空气源热泵智能控制系统

2022-03-15 09:10:47| | 0

  一、需求说明


  空气能及热泵产品系列多,用户分布范围广,产品在运行过程中故障率较高;出现的各类问题需要用户及时全面反馈,而用户并非热泵专业维护人员,无法清楚描述出设备在运行过程中的故障,热泵公司需派工程师到现场解决,处理时间长,运营成本高。针对以上问题,我司研发了基于聚英云物联网的分布式热泵机组远程控制系统,实现对热泵机组的群组监控管理,自动化运行,能耗运行监控,实现远程无人值守,实时监控,实现商业化运营,为消费者提高服务效率和售后保障。



  二、功能说明


  ☆ 储热水箱水温水位控制;

  ☆ 恒温水箱水温水位控制;

  ☆ 管道循环/回水控制;

  ☆ 管道防冻/除霜控制;

  ☆ 空气能热泵/循环泵/给水电磁阀控制;

  ☆ 手动加热/循环/保温/加热;

  ☆ 温度曲线记录查询;

  ☆ 系统用电量统计;

  ☆ 故障显示/报警;

  ☆ 远程温度参数设置;

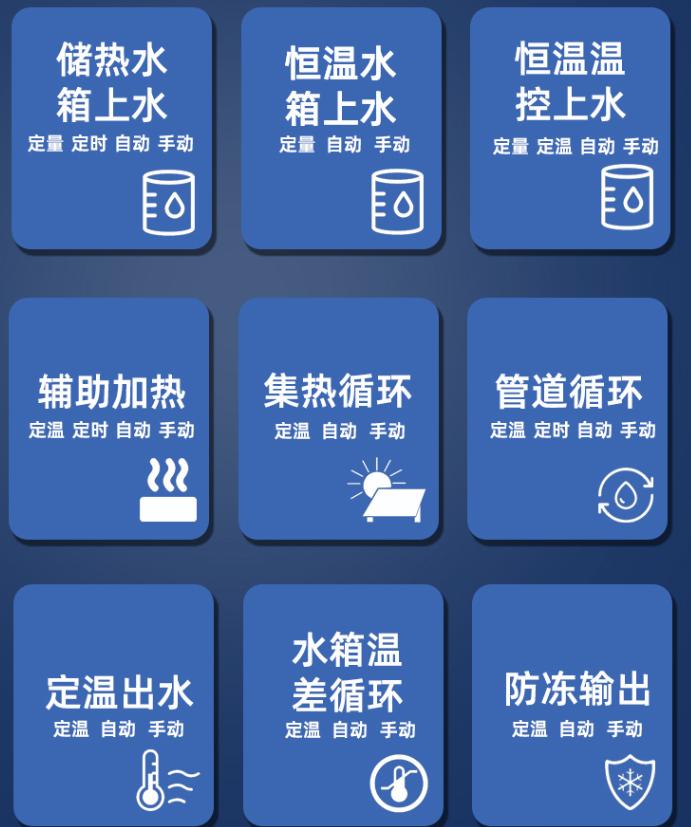

空气源热泵监控系统功能


  三、通讯架构说明

  系统将空气能热泵机组、物联网通讯技术(4G/5G/网络)和聚英远程智能监控柜相结合,实现管理人员远程集中监控管理热泵机组得工作运行状态。


空气源热泵监控系统

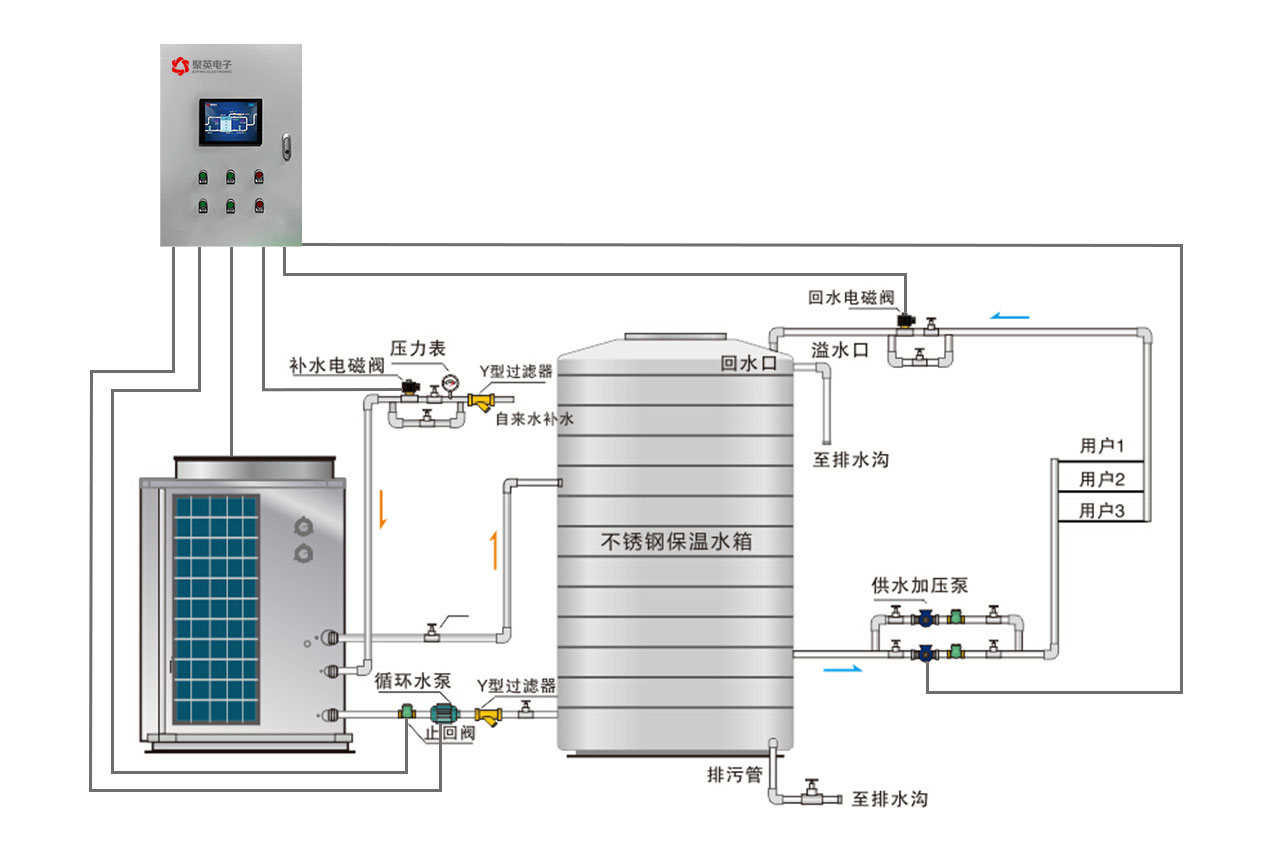

  四、工艺实现说明

空气源热泵监控系统工业流程

  热泵主机控制器实现对自身业务逻辑的控制运行,智能控制柜独立于热泵主机,实现多主机,区域远程监控管理,在不影响热泵主机自身控制逻辑运行的情况下,也可实现远程手动控制主机启停,远程控制相关循环泵,补水泵,进水阀,止回阀,回水阀等设备及相关工作模式,区域多主机的联动工作模式可随时通过手机APP,电脑监控中心远程进行参数调整设置。



  五、硬件控制柜配置

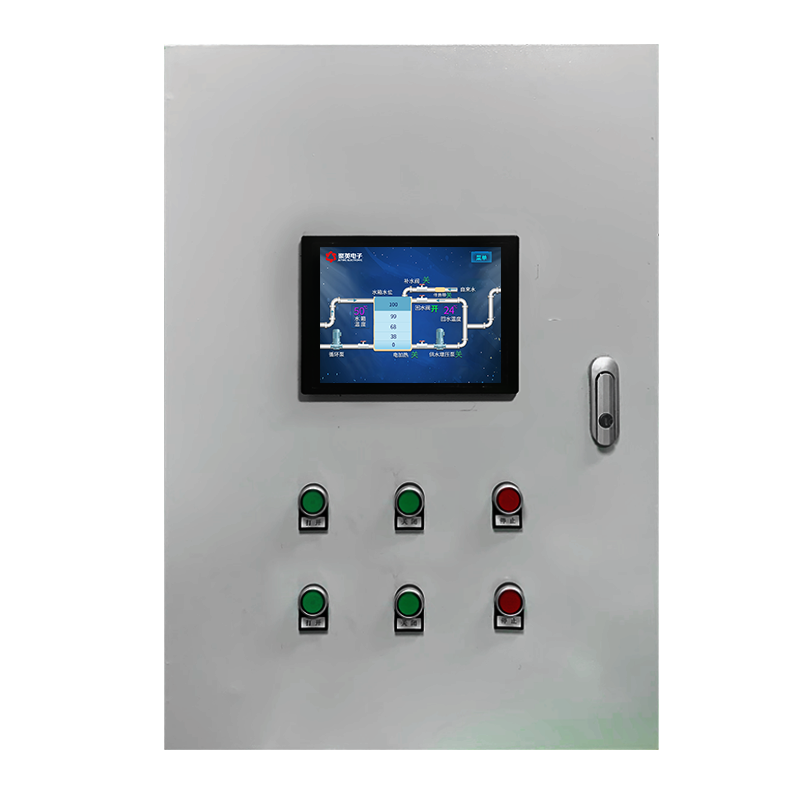

  1.控制柜



空气源热泵监控系统控制柜

  通讯方式:4G全网通/网口/WIFI

  控制输出:集热循环泵、管道循环泵、过水泵、加热循环泵、增压泵、补水电磁阀、回水电磁阀、辅助加热;

  数据采集:恒温水箱水位、恒温水箱温度、储热水箱水位、储热水箱温度、进水温度、出水温度、管道温度、集热器温度、环境温度;

  2.传感器

  温度传感器:冷水管/回水管/储水箱/环境温度测量,测温范围:-50-150℃;测温精度:±0.1℃;输出信号:4-20ma;材质:304不锈钢套管;

  液位传感器:储水箱水位测量,测温范围:-50-150℃;输出信号:4-20ma;材质:不锈钢;

  电量采集:测量电磁阀/循环泵/给水泵的电压/电流/功率/电量等参数,电压范围:AC0-500V(单相/三相),电流范围:AC0-100A;

  压力传感器:测量进水/出水管道压力,测量范围:0-1Mpa;



 六、云平台说明


  智能空气能热水系统的应用,使用户能实时监控设备,可以根据自己的实际需要实时调节。比如暂时需求少不需要那么多的水,可以高低一点水位,那们就不要烧那么多的热水了,即省电又减少设备的损耗。毕竟热水过多散热也就多了。当设备运行出现状况时可以第一时间在手机上查看处理,如是软件问题即刻就能修好。另外用户不懂设备如何使用时,可以在远程手机上协助用户管理。当然硬件的故障还是需要上门处理,但是也能做到早知道早处理。

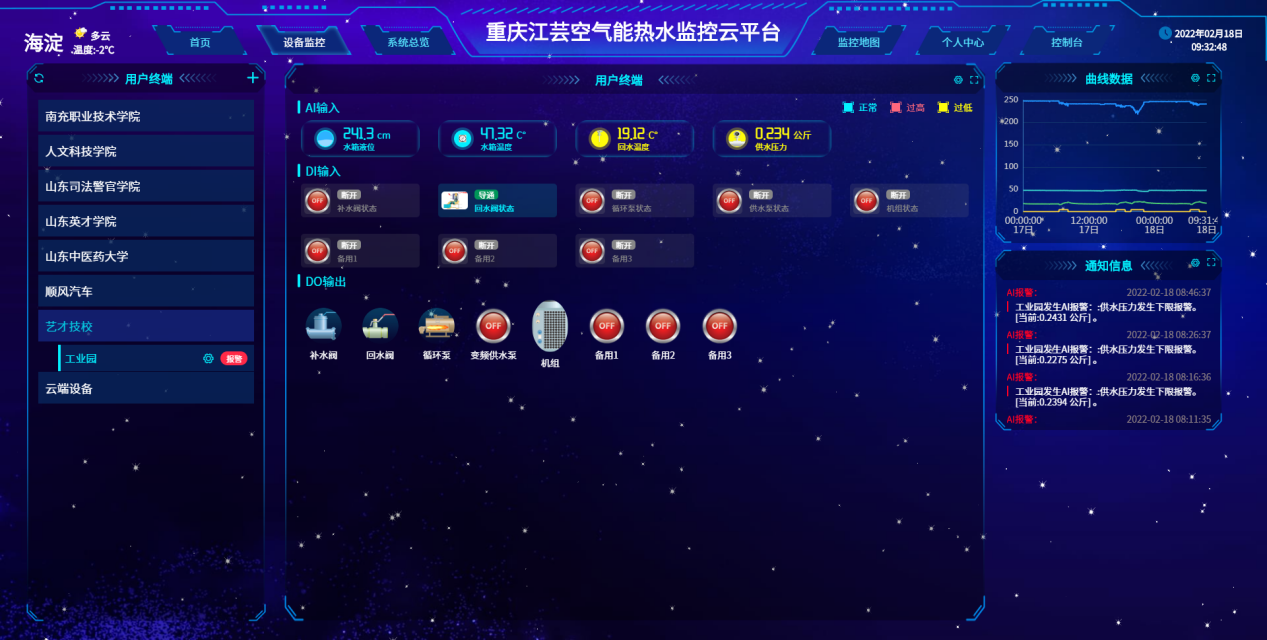

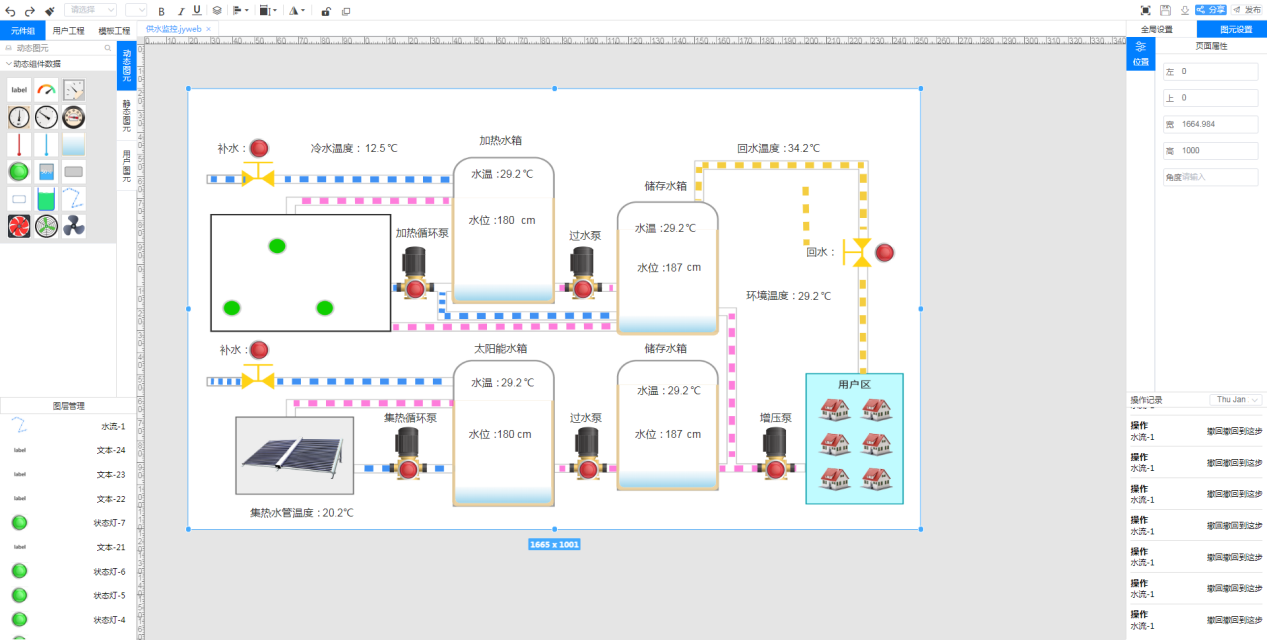

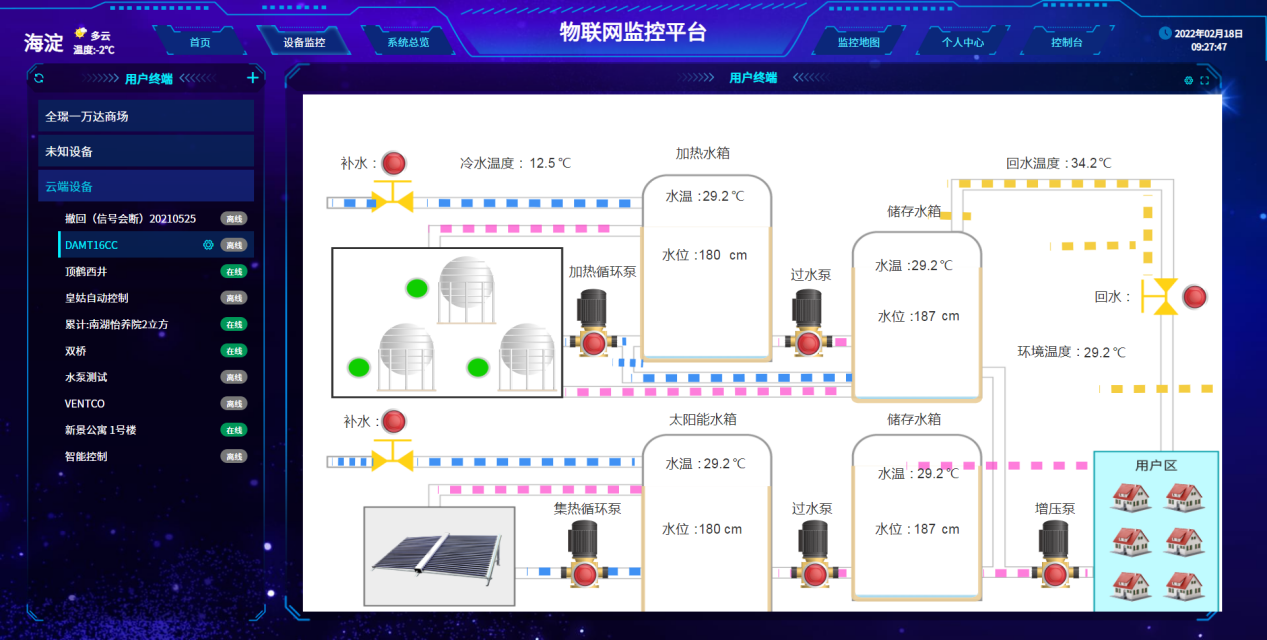

  1.组态监控界面

  通过聚英云平台的组态功能,零编程零成本搭建空气能主机群组的运行场景,通过组态场景可直观的查看各个主机,水泵、阀门的运行状态,水箱温度、水位、管道温度等的动态数据监测功能。


空气源热泵监控系统

空气源热泵监控系统

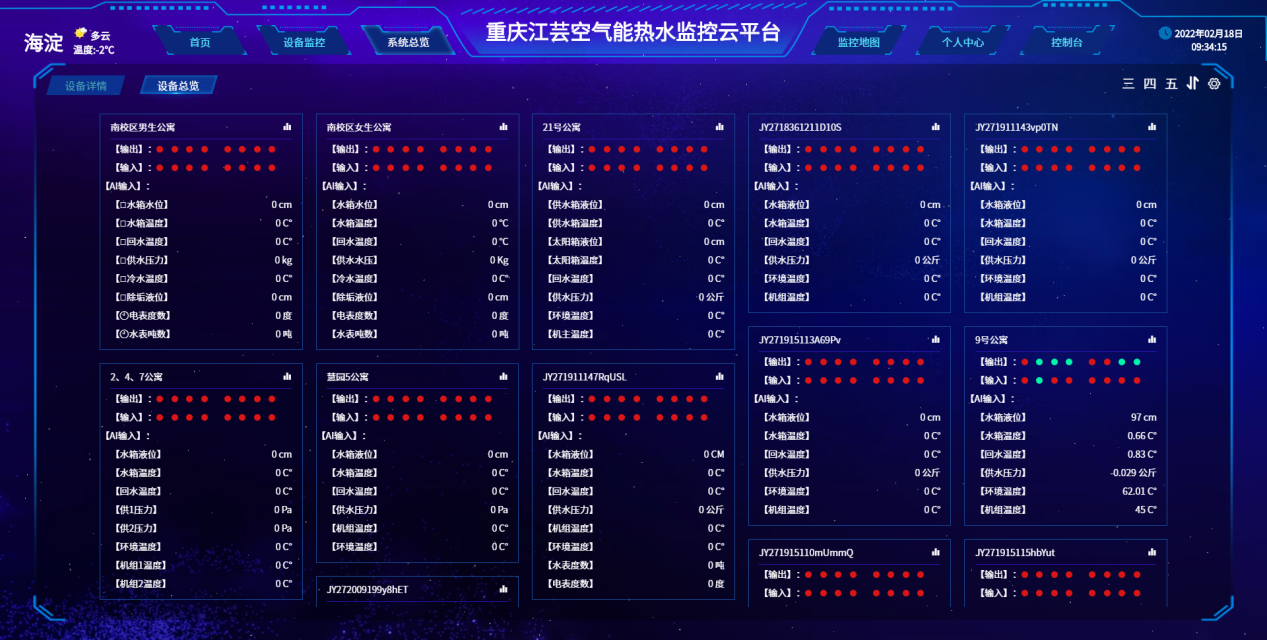

  2.数据监控界面

  系统监测功能通过列表显示控制末端的使用状态(空气能、热泵机组供回水温度监测及其相关参数设定),当系统某处发生故障时还可报警,如有需要还可以加上声音报警功能。

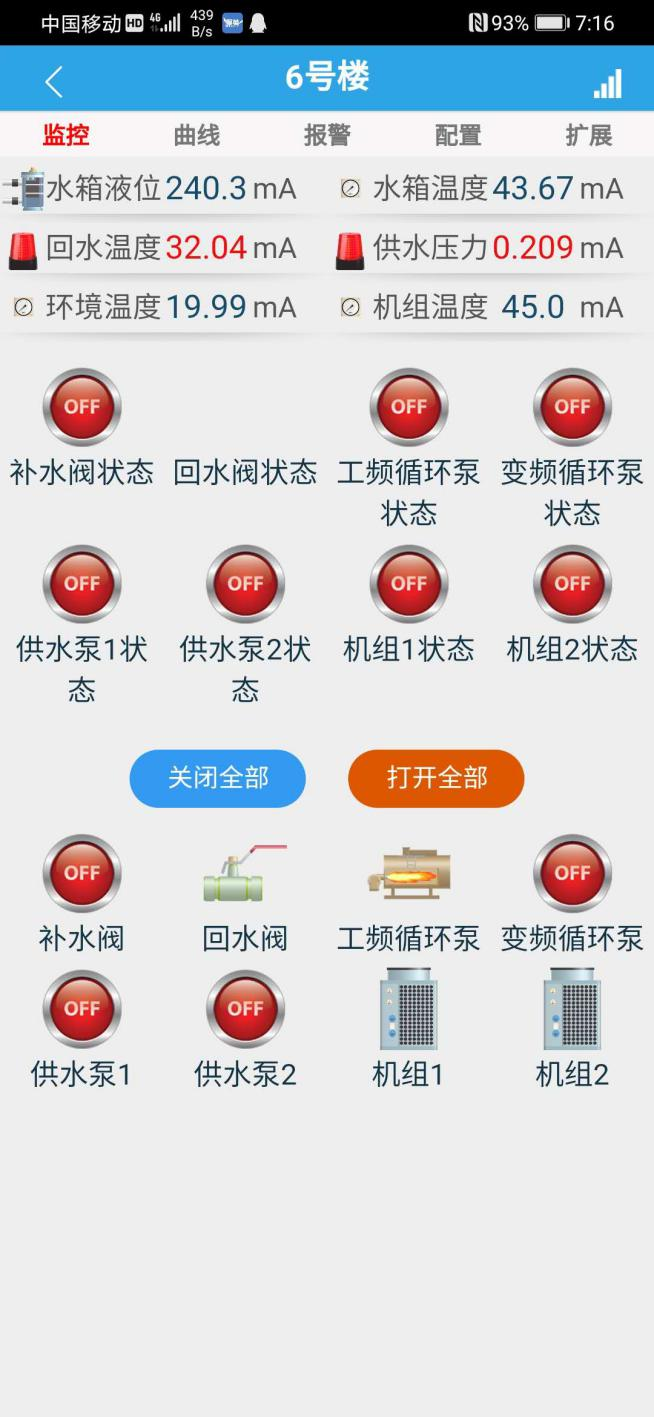

空气源热泵监控系统手机端界面

空气源热泵监控系统管理界面

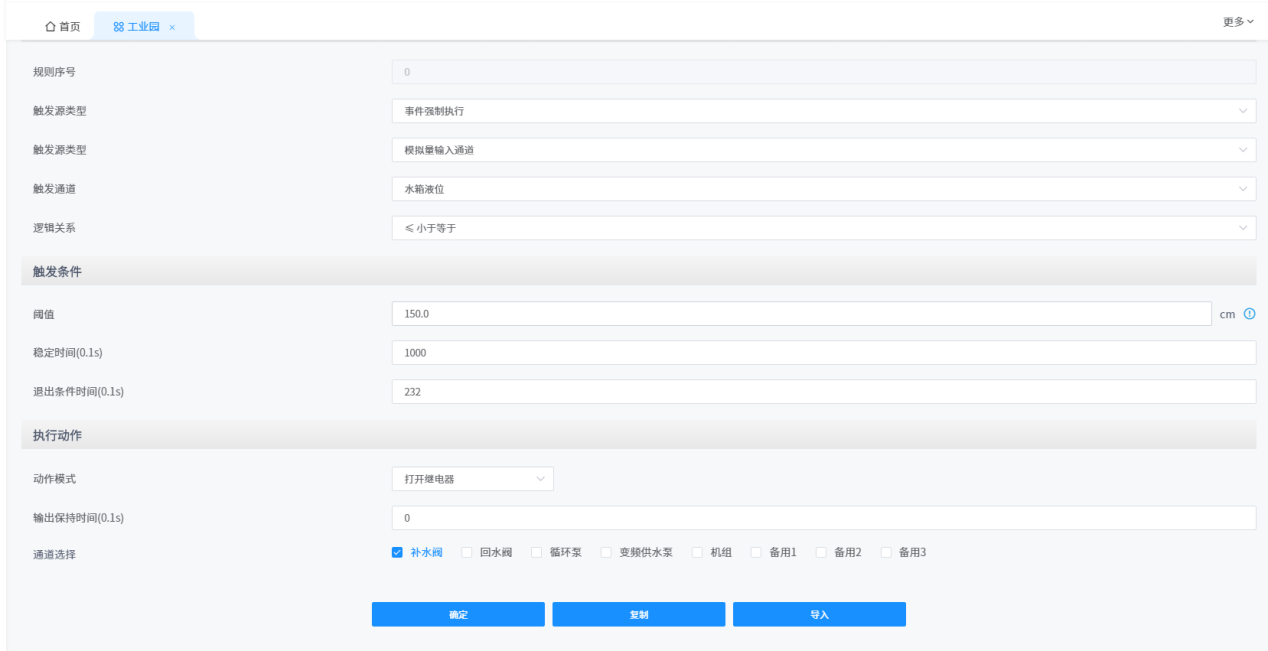

  3.智能逻辑控制

  通过智能自控功能实现对多主机工程中的群组联动,任务预约,节能工作,温度保护等模式进行调节,通过手机APP/电脑监控平台对各种模式下的自动运行参数进行远程设置调节,实时生效。

  群组权限控制:即可以对任意多个机组加到同一个群组,并对不同群组使用规律,按每天、每周或者特定时间设定多个不同时段控制功能,实现[群组温控器]的统一控制计划。(如学校年级间不同上课时段,宿舍楼、教学楼,教师办公室、教室等使用规律相同的场所),设定分组控制计划。

  预约任务计划:配合任务计划功能,则可实现自动化定时控制功能,按指定的时间系统可实现智能化控制。

  节能模式:系统可依据用户使用习惯和设置要求,实现自动节能运行状态。

  高低温保护:监控系统实时监测系统中全部控制点,智能分析每个控制点环境温度,实现过高或过低温保护。


空气源热泵监控系统数据监测

空气源热泵监控系统


  4.设备集中监控

  物业管理人员可在软件系统管理中心直接控制末端使用(空气能、热泵机组供回水温度监测及其相关参数设定)。即在系统的控制中心就可以直接控制末端的使用,如:开机、关机,调节供回水温度等; 或者定时设置节能模式或其它功能。对系统的实时监测及时了解系统的运行状态,即时发现问题及时进行解决,以保证系统的正常运行。


空气源热泵监控系统集中管理

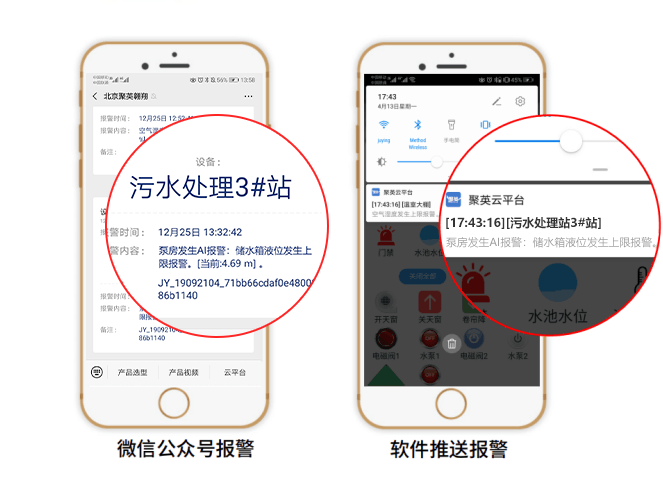

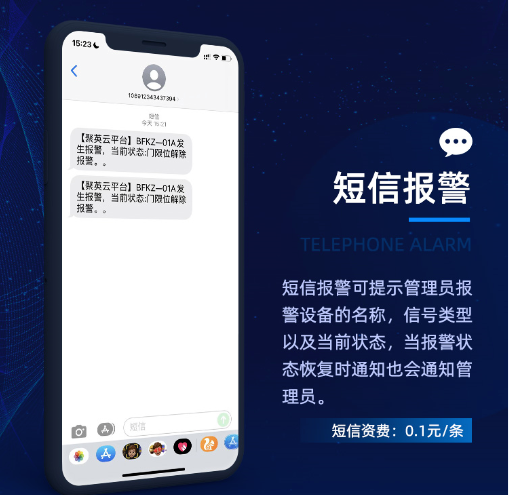

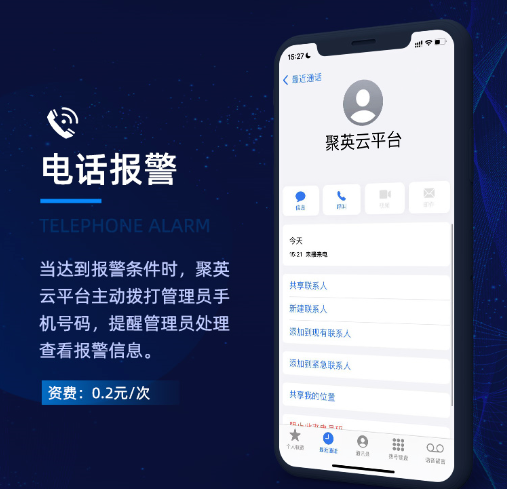

  5.监控数据报警

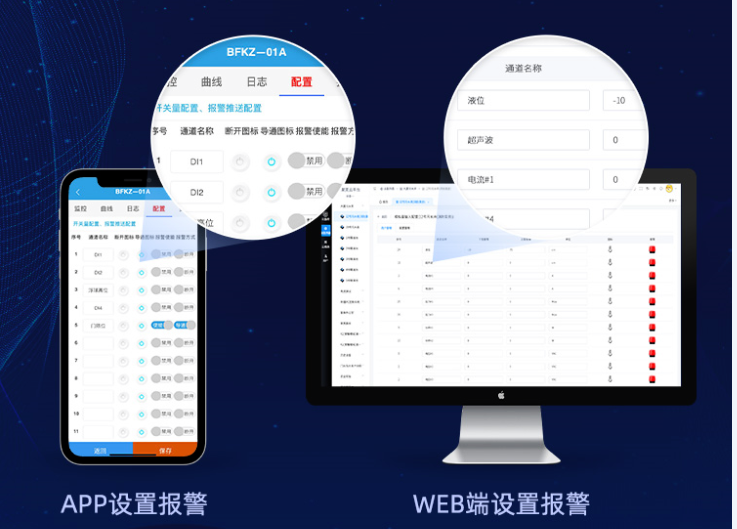

  通过聚英云平台手机APP或WEB监控平台设置水温和水箱水位传感器上下限数值报警,阀门/水泵开关信号报警方式,实时生效响应。

  报警方式包含APP消息推送、微信公众号消息通知、主动拨打电话、短信内容报警等四种方式,保证数据异常时,多渠道通知用户。


空气源热泵监控系统报警机制

空气源热泵监控系统报警机制

空气源热泵监控系统报警机制

空气源热泵监控系统报警机制

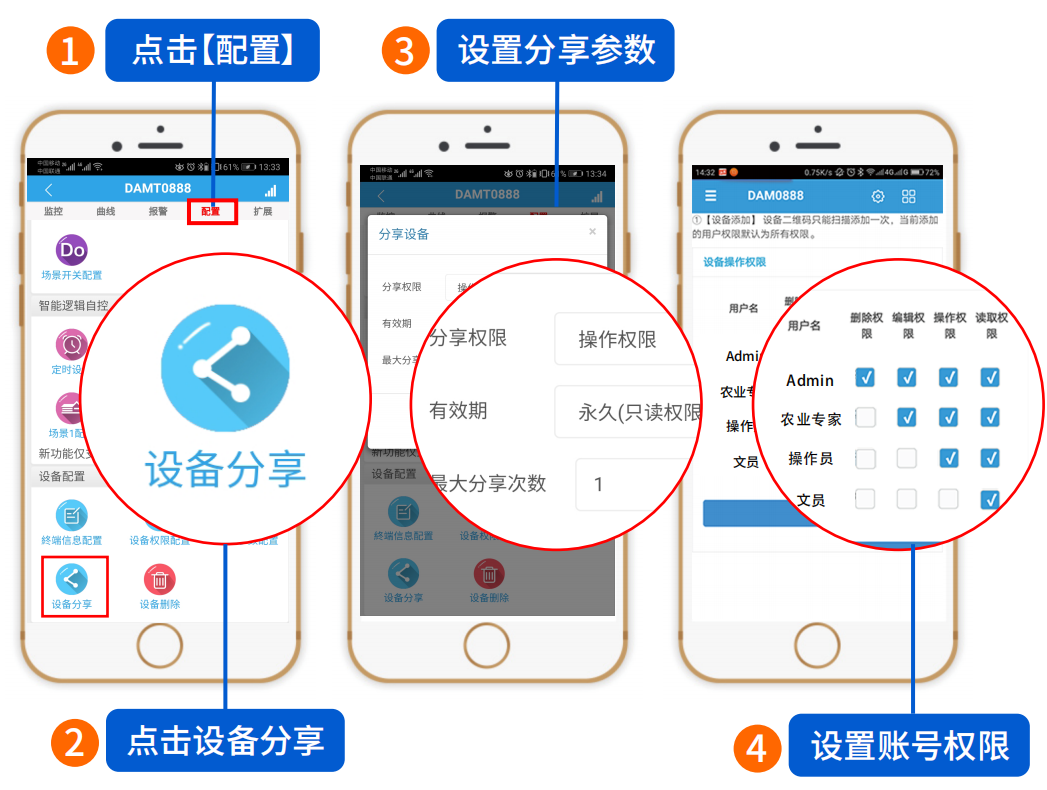

  6.用户权限管理

  针对不同的用户,对指定的设备拥有不同的权限:

  Ø 管理权限:设备信息管理权限、删除设备权限、控制权限、分享权限、设备内部参数配置权限、云策略控制配置权限。

  Ø 编辑权限:设备信息管理权限。

  Ø 操作权限:对设备进行远程控制的操作权限。

  Ø 只读权限:查看设备的实时状态、查看设备的历史数据、曲线、统计报告。


空气源热泵监控系统用户权限管理

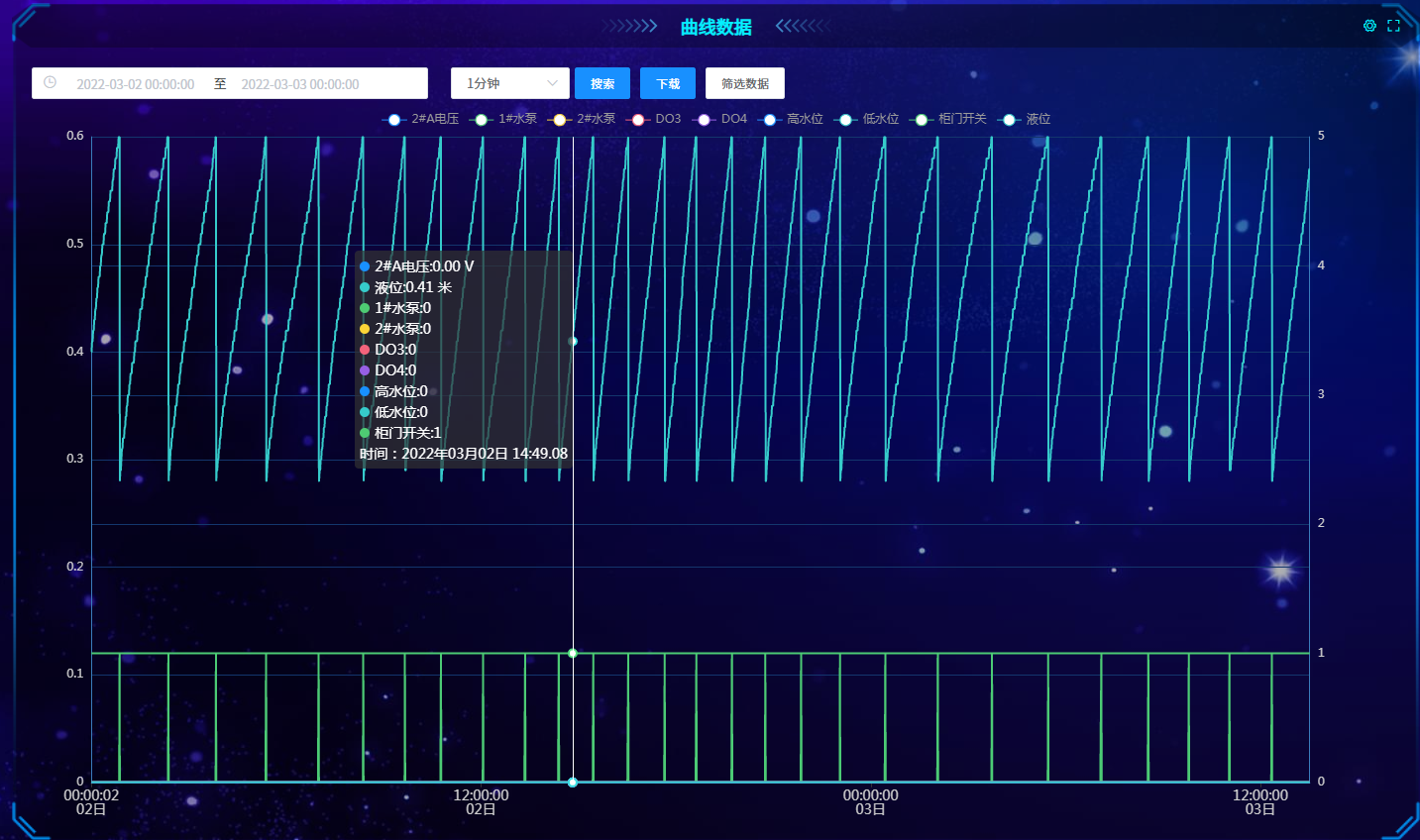

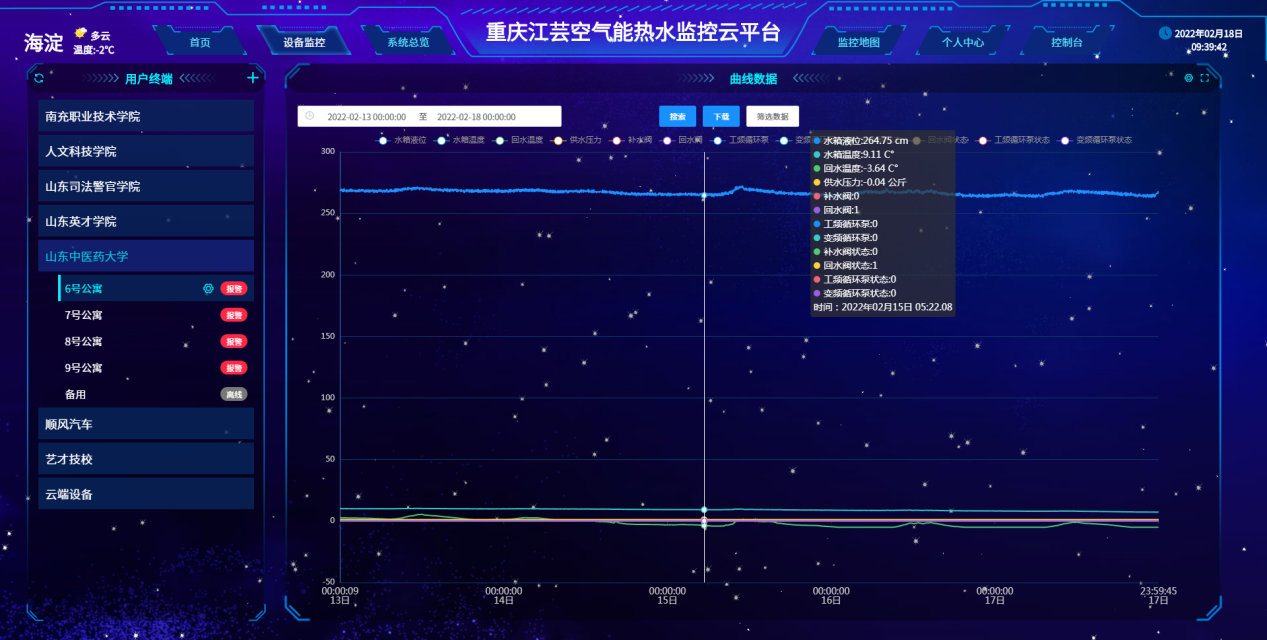

  7.数据曲线监控

  平台对设备监测的传感器数据及控制数据自动进行记录,1分钟一次,可通过曲线查询方式展示,或通过下载导出EXCEL表格数据进行查看,也支持每日将备份数据自动发送接收邮箱。


空气源热泵监控系统

空气源热泵监控系统

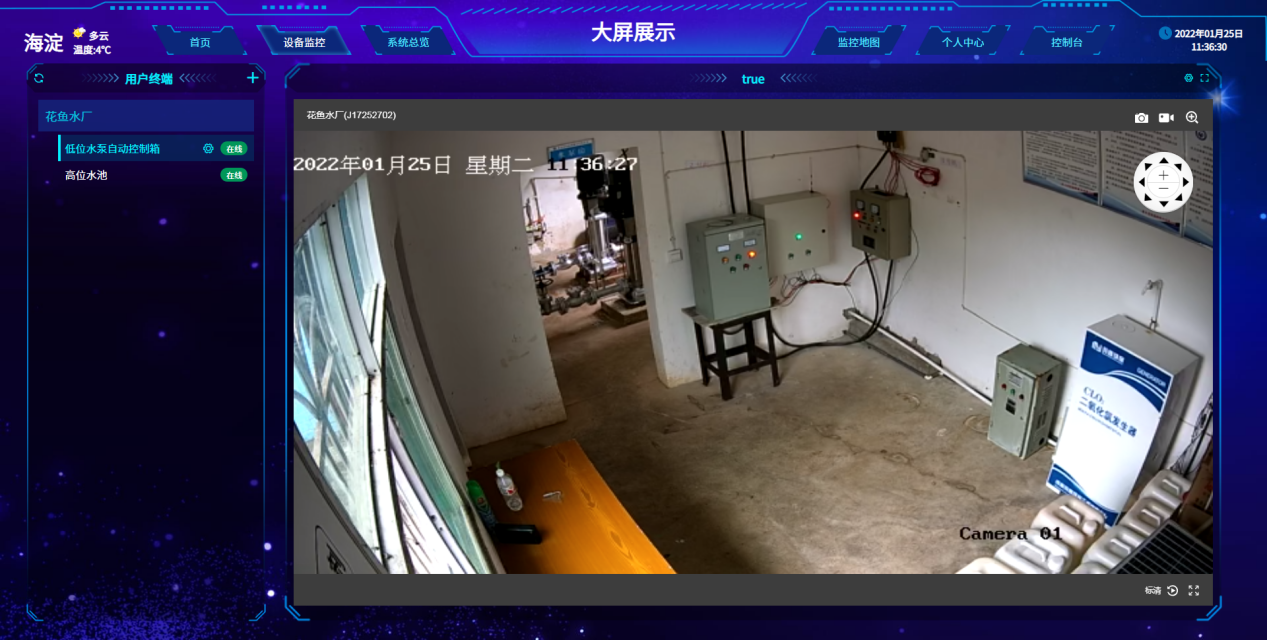

  8.视频监控

  平台支持接入海康威视/萤石云等网络摄像头,支持视频监控和数据界面通步展示,当远程控制水泵,阀门时,通过视频监控获取实时动作反馈。


空气源热泵监控系统视频监控


  七、使用效果

  重点是控制柜自动控制系统监控上的效果体现。

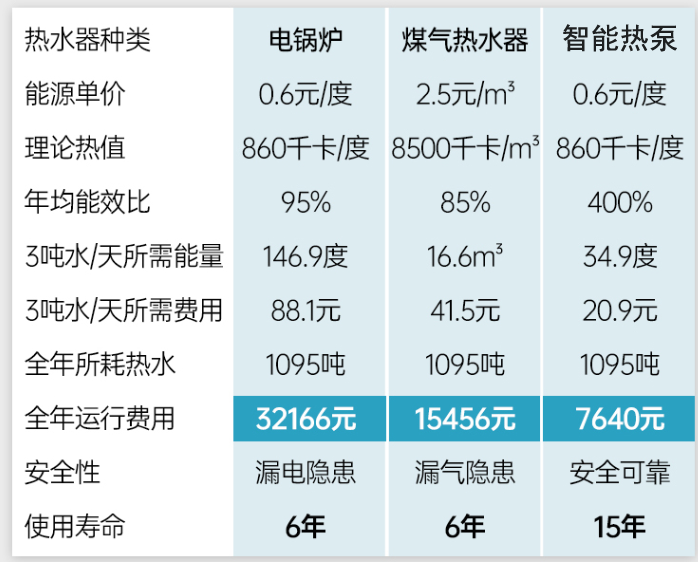

空气源热泵监控系统使用效果

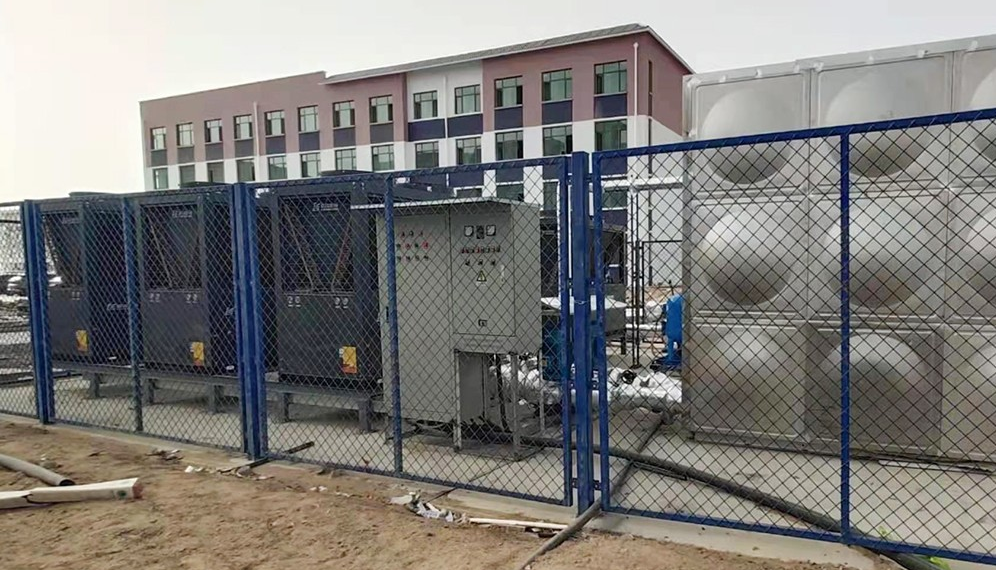

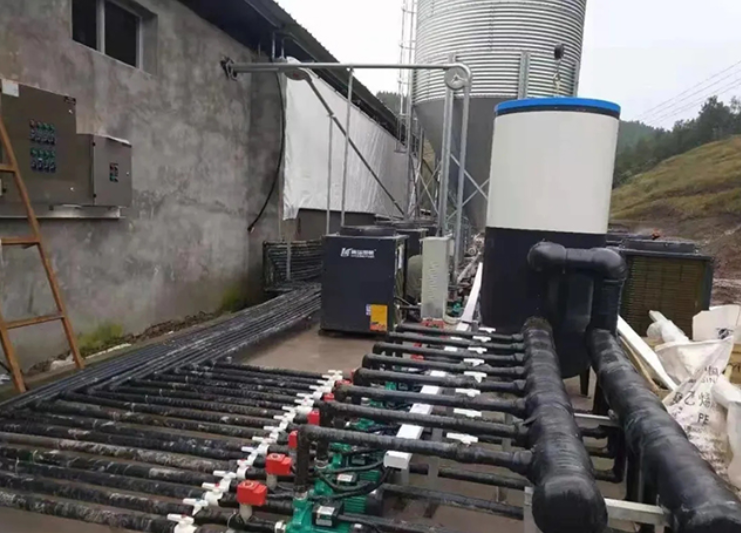

  八、应用案例

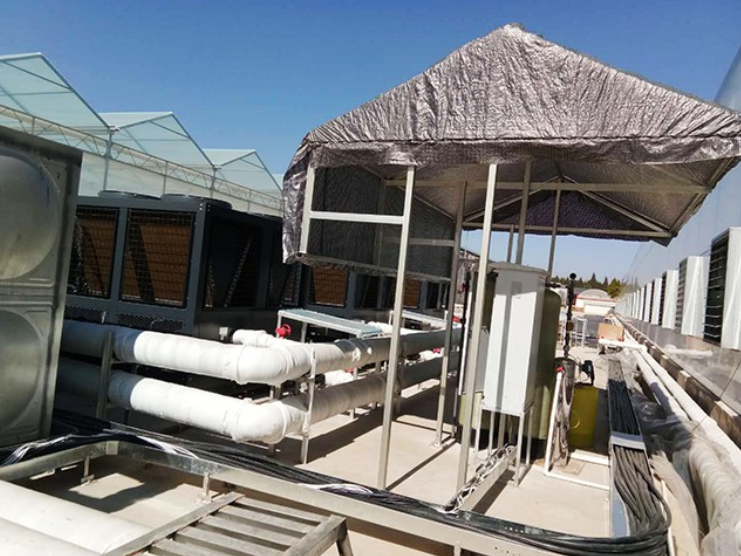

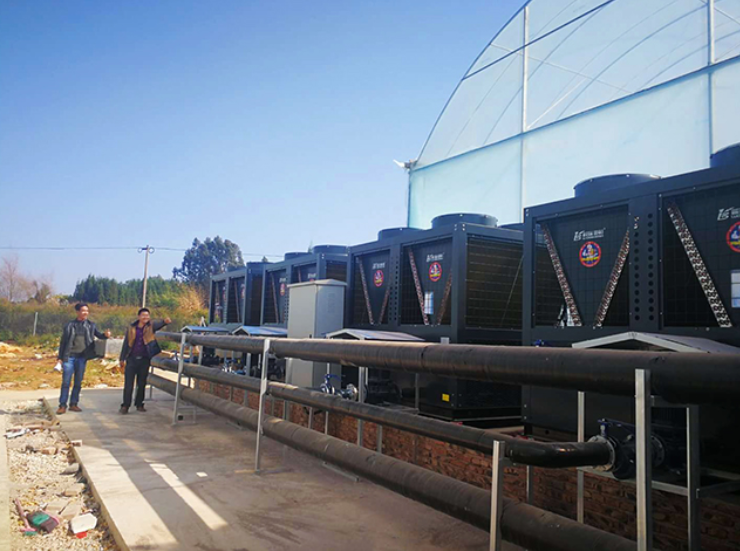

空气源热泵监控系统应用案例

空气源热泵监控系统应用案例

空气源热泵监控系统案例
