水库远程监控系统

　　案例背景

　　近些年来随着社会的进步、经济科技的发展，人们生活、工作和生产水平有了很大的提高。水库在人们的生产、生活中起到了至关重要的作用，如供应生活用水、农业灌溉、工业用水、抗旱防洪等，水库对于我们起到至关重要的作用。水库的安全监控涉及到社会的稳定发展，但主要依靠人员的监控不仅浪费人力，而且管理极不方便。于是在这种背景下，通过无线GPRS监控水库安全、提前预警的监控系统应运而生。

　　适用范围

　　该系统适用于水库监测、气象监测、地质安全、自然灾害测量的远程监控及管理。

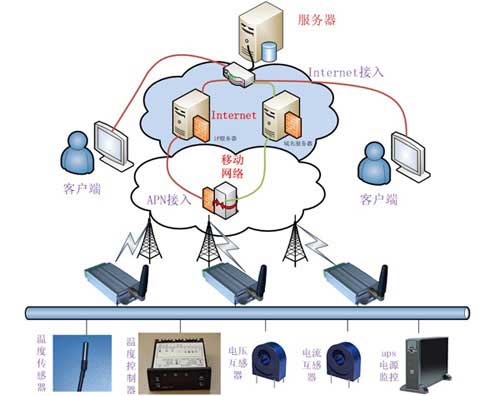

　　系统组成

　　水库远程监控系统主要由调度中心、雨量监控中心、通信平台、雨量远程测控终端、计量测量(翻斗雨量计、水位计、风速仪、渗压计等)设备、供电设备(实时在线模式需要架设太阳能电池板或者市电供电)组成。

　　系统功能特点

　　雨量、水位监测人员可以远程监测雨量计信号、水位计信号、风速信号、太阳能电池板电压等，可以远程设定回传时间，在GPRS网络无法连接的情况下，可以本地存储，待GPRS重新连接时再次发回服务器，在用于水库、湖泊等水位监测时，发现水位超过上下限、渗压超限，自动发送预警短信。

　　A、硬件简介(RTU6100)

　　1、宽电压供电范围：7V-30V，适合工业场合;

　　2、带RS232、RS485(232也转为485的情况下，可以有两路485)，可以轻松配置可组建RS485网络;

　　3、6路AD模拟量输入(12位)，输入电压为0-30V，也可以测量4-20mA工业电流信号，AD模拟量适合于采集各类传感器信号;

　　4、6路继电器输出控制、4路光耦输入输出控制(输入和输出的位数自选)，可以用于输入、输出的场合，如电机的启动等;

　　5、传输支持多种协议，我公司自定协议和Modbus协议(ASCII、RTU、Modbus TCP)完美支持，Modbus协议完美支持组态;

　　6、数据传输采用GSM模块可实现功能：

　　a)GPRS断线自动重连;

　　b)根据需要最多可同时连接6个中心服务器;

　　c)支持固定IP、域名解析和APN专网的寻址方式;

　　d)支持TCP、UDP、PPP、ICMP、DNS、FTP等协议;

　　e)减少布线的成本和施工的麻烦;

　　f)支持短信数据传输、短信参数配置功能;

　　g)支持电话和短信唤醒功能;

　　7、支持专用软件进行本地和远程参数配置及维护;

　　8、支持本地和远程固件升级;

　　低功耗采集时

　　1、超低功耗，待机电流可低至25-35µA，适合在野外长期工作;

　　2、采用自动唤醒模式 待机模式下可达到3uA-4uA;

　　3、定时采集传感器信息，并存储于FLASH中;

　　4、定时与服务器联机，上传采集数据;

　　5、支持服务器自动校时;

　　6、能够识别雨季和非雨季;

　　7、可远程配置雨季回传时间和非雨季回传时间;

　　B、软件功能

　　远程监测雨量、水位、风速、坝体渗压等信号。

　　远程设置系统工作模式(低功耗、正常工作模式)。

　　支持各种监测信息、控制信息、报警信息、操作信息的存储和历史记录查询。

　　生成各种数据报表及数据曲线。

　　C、软件截图

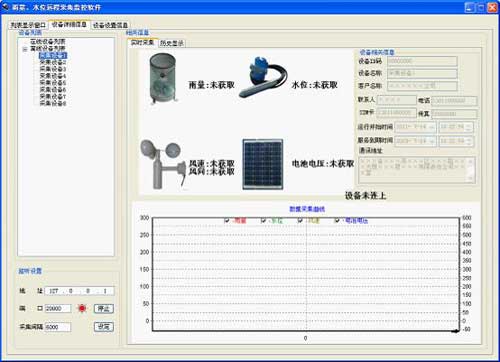

　　雨量、水位实时显示

　　左侧设备列表显示出当前在线和离线设备的信息，当设备联网后，将从“离线设备列表”进入“在线设备列表”，设备长时间不在线将从“在线设备列表”进入“离线设备列表”;

　　右上角显示设备编号、用户名称、联系人、电话、传真、手机、SIM卡号、地址等信息;

　　左上角显示雨量计、水位计、风速仪、太阳能电池板等信息(或显示坝体渗压);

　　窗口下面实时显示雨量计、水位计、风速仪、太阳能电池板等曲线;

　　中部文字提示当前设备登陆时间，采集回传数据的最后时间;

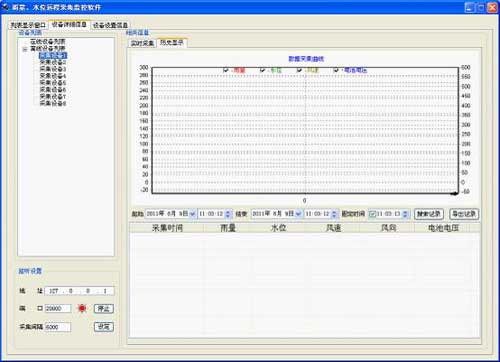

　　雨量、水位历史记录

　　用户可以根据时间段来搜索历史记录;

　　历史记录将以曲线形式绘制在窗口上面，历史记录可以以列表的形式显示在窗口下面，通过历史记录可以查看设备运转状态和相关趋势;

　　同时查询的历史记录可以导出为excel表格;

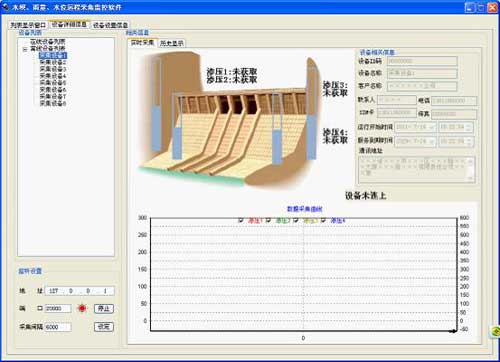

　　渗压实时显示

　　1、左侧设备列表显示出当前在线和离线设备的信息，当设备联网后，将从“离线设备列表”进入“在线设备列表”，设备长时间不在线将从“在线设备列表”进入“离线设备列表”;

　　2、右上角显示设备编号、用户名称、联系人、电话、传真、手机、SIM卡号、地址等信息;

　　3、左上角显示水坝各处渗压信息;

　　4、窗口下面实时显示水坝各处渗压等曲线;

　　5、中部文字提示当前设备登陆时间，采集回传数据的最后时间;

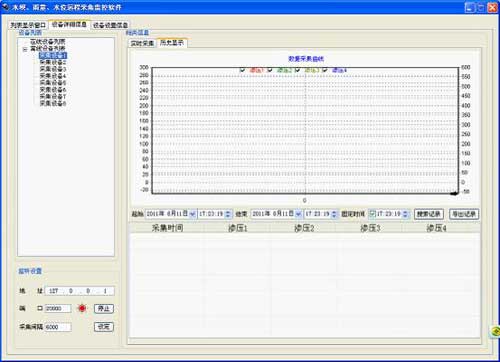

　　雨量、水位历史记录

　　1、用户可以根据时间段来搜索历史记录;

　　2、历史记录将以曲线形式绘制在窗口上面，历史记录可以以列表的形式显示在窗口下面，通过历史记录可以查看设备运转状态和相关趋势;

　　3、同时查询的历史记录可以导出为excel表格;

　　组态软件效果图

　　用户可以根据需要通过组态软件来定制程序，这样界面表现形式更为灵活;

　　优势特点

　　现场出现水位超限等状况时，现场控制器可发送报警短信。
