　　一、系统背景：

　　2014年青岛世界园艺博览会是展示世界园林园艺精品和科技成果的非贸易性展会，被称为世界园艺文化和园林科学的“奥林匹克盛会”。由于本次博览会青岛世园会园区规划总面积高达241公顷，主题馆、天水地池区、植物馆等主要建筑场馆对供水水质的有一定的要求，我公司(北京聚英电子)根据园博会相关管理人员要求成功为此次世界园艺博览会研发设计水质监测系统。

　　根据青岛市世界园博会要求，水质监测系统对园博会水质监测点实现高锰酸盐、总磷、总氮、氨氮、PH、溶解氧、电导率、浊度、温度等共九项参数等实时监测，在水质超限时实现报警，来保证园博会期间的用水质量。

　　二、系统组成

　　本次设计的水质监测系统由软件和硬件两大部分组成。

　　1、硬件部分为：现场遥测单元;

　　现场遥测单元相关设备及作用如下：

　　2、软件分为：中心服务器端软件、远程客户监视端软件，软件属于C/S框架结构。

　　(1)中心服务器相关软件及作用如下：

　　(2)远程客户监视端软件及作用如下：

　　3、系统结构图如下所示：

　　系统结构图

　　三、系统功能

　　水质监测系统充分整合软、硬件设备资源，可对所监测水质实现全天候远程自动监测，可完整记录各监测点水质数据的动态变化过程。该软件采用C/S结构设计，分为服务器软件和客户端软件。

　　实现的功能如下：

　　1、远程控制潜水泵的开启、关闭，用于取水分析;

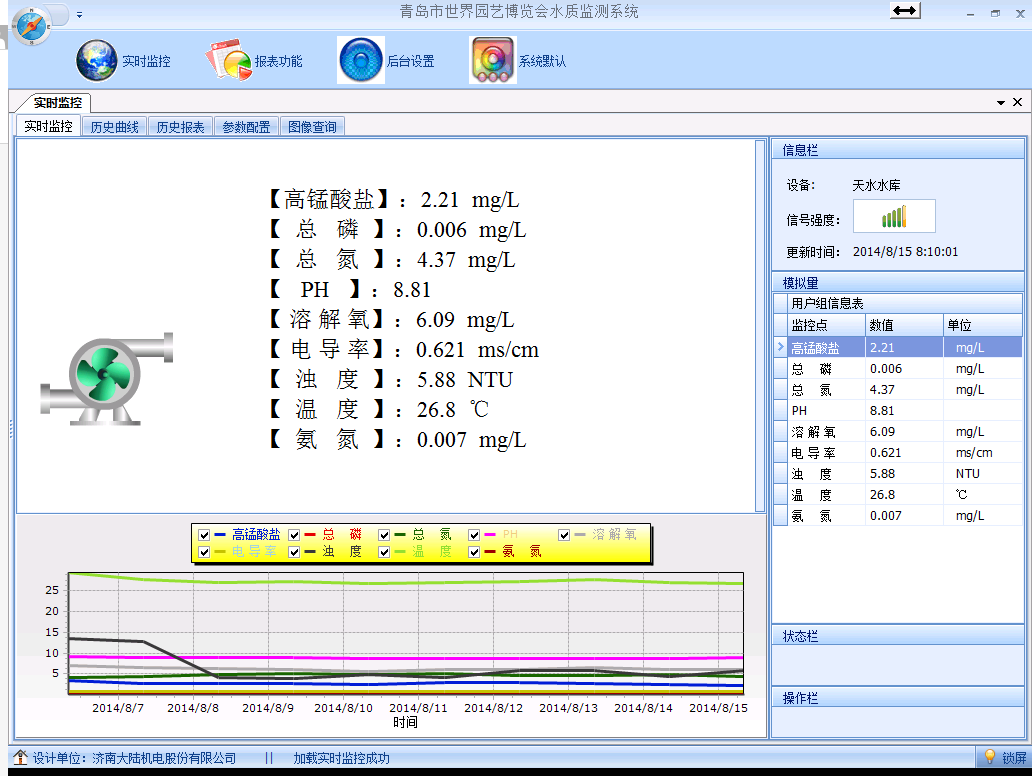

　　2、实时监控水质变化,包含以下参数：高锰酸盐、总磷、总氮、氨氮、PH、溶解氧、电导率、浊度、温度等共九项参数;　　

　　3、在水质超限之后可以进行水质报警;报警方式包含：软件报警和短信报警两种;软件报警通过发出报警音来报警，短信报警为向相关责任人发送报警短信。

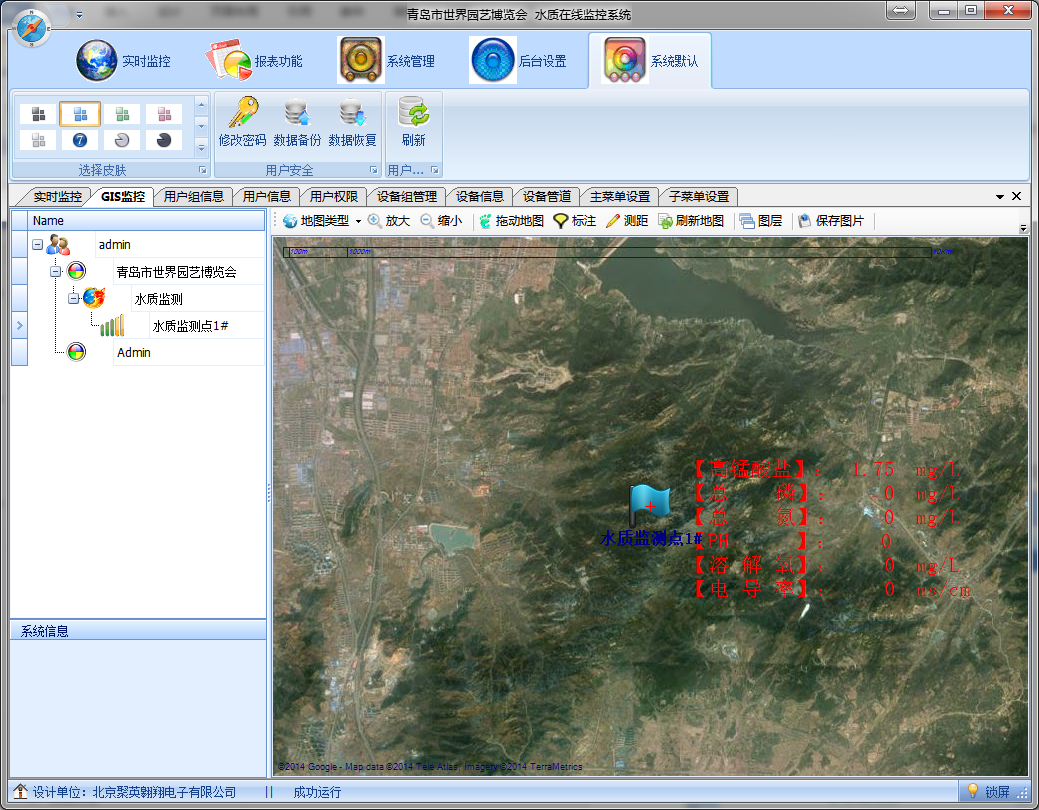

　　4、实现地图GIS展示;通过GIS地图可直观显示各水质监测点的分布情况，以及监测点监测的水质数据。　　

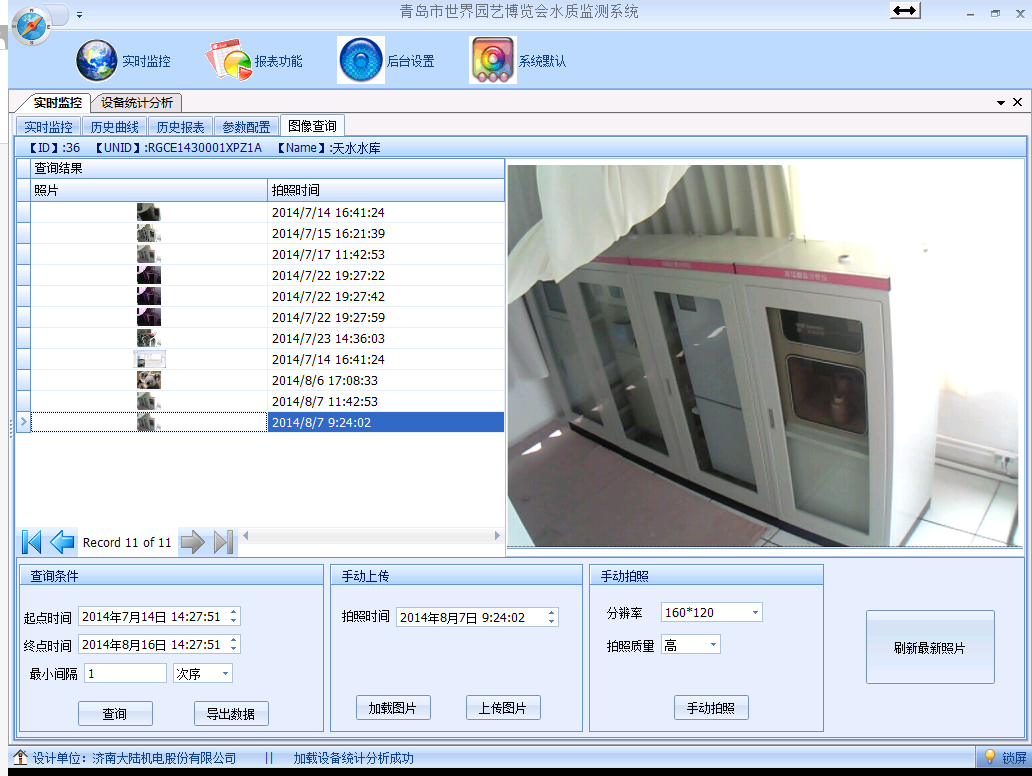

　　5、实现图像查询功能，通过设置查询的起始时间，可将查询结果导入Excel表格中，并可实现手动拍照功能。　　

　　6、实现系统整体结构的动态展示;通过设备的FLASH动画可直关的看到相关设备的的工作状态。　　

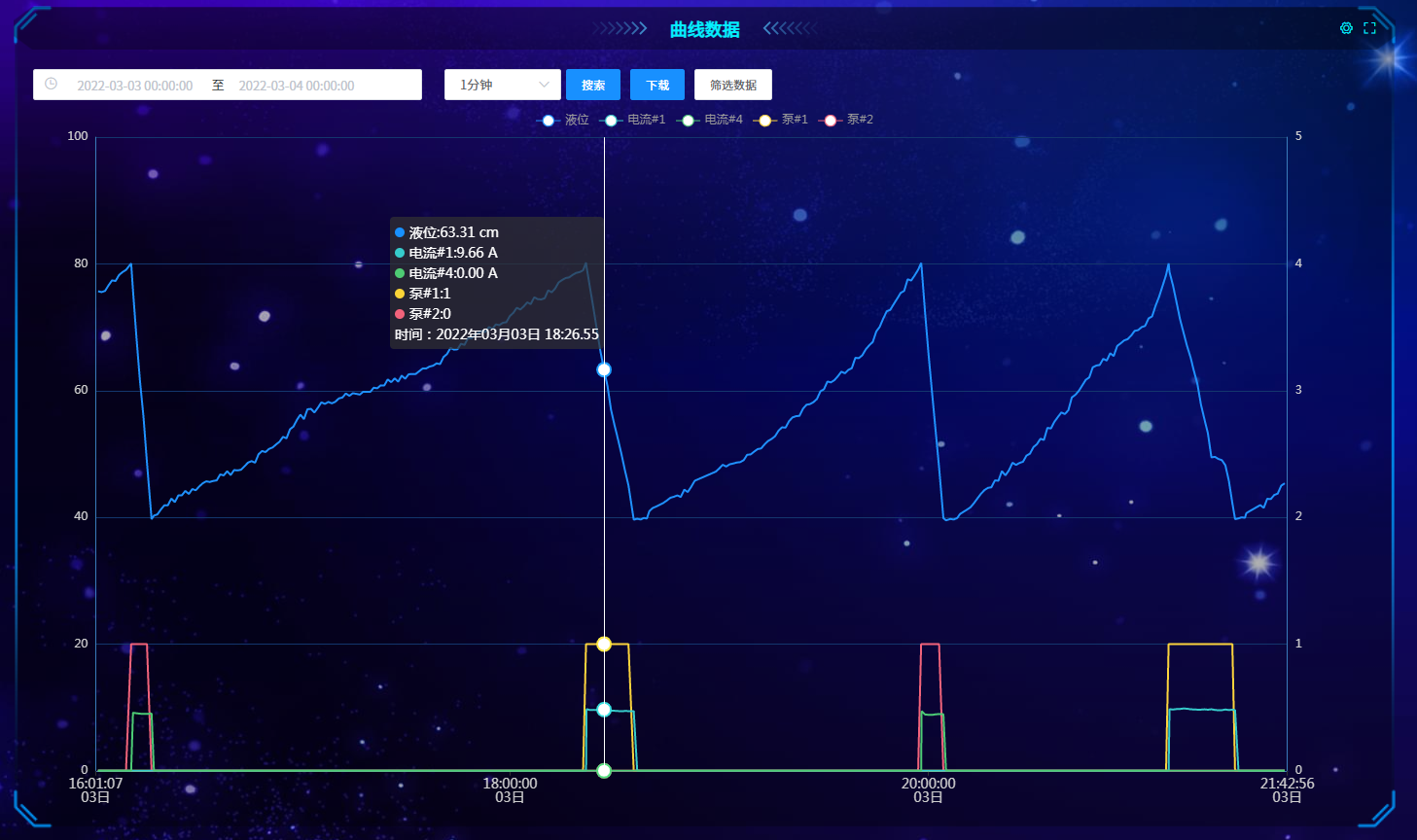

　　7、实现查询历史数据生成曲线功能，通过设置年、月、日的时间生成曲线，便于工作人员进行直观的数据分析。　　

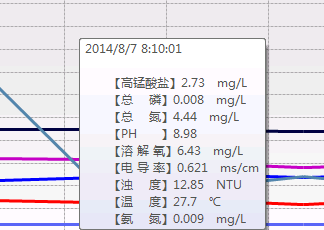

　　历史曲线中的数据显示

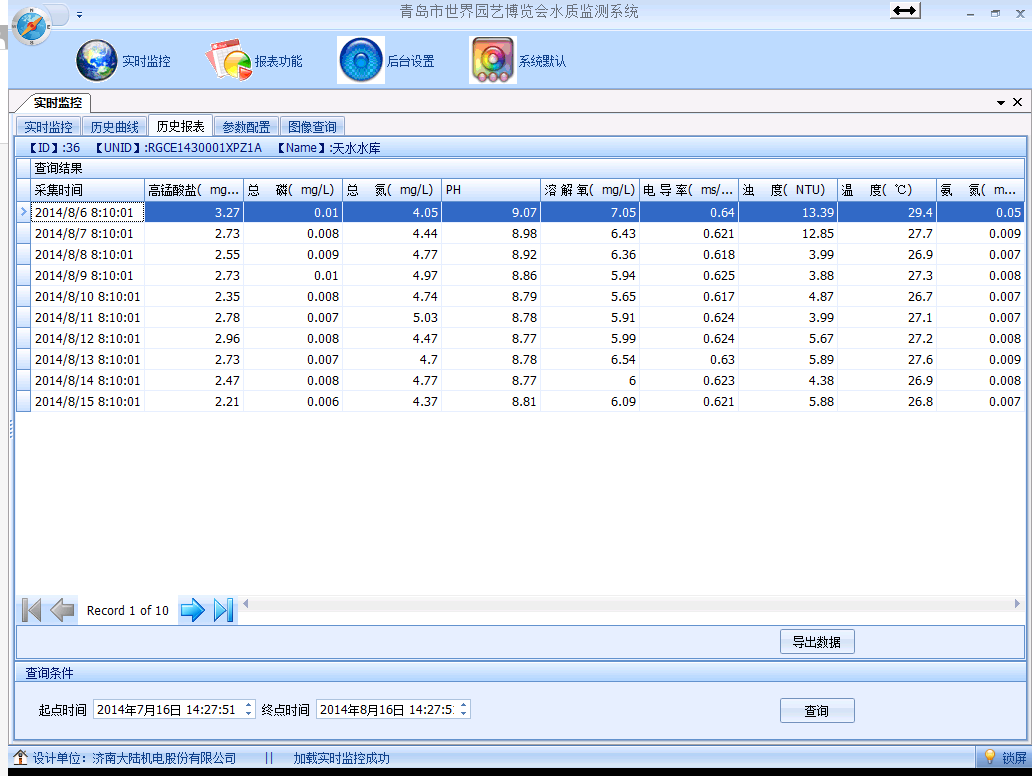

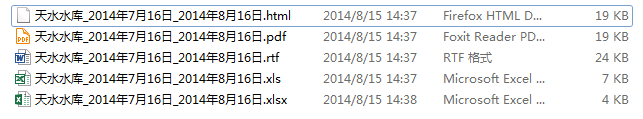

　　8、实现历史数据统计功能;可通过设置年、月、日的时间生成历史数据，并导入到Excel表格中。　　

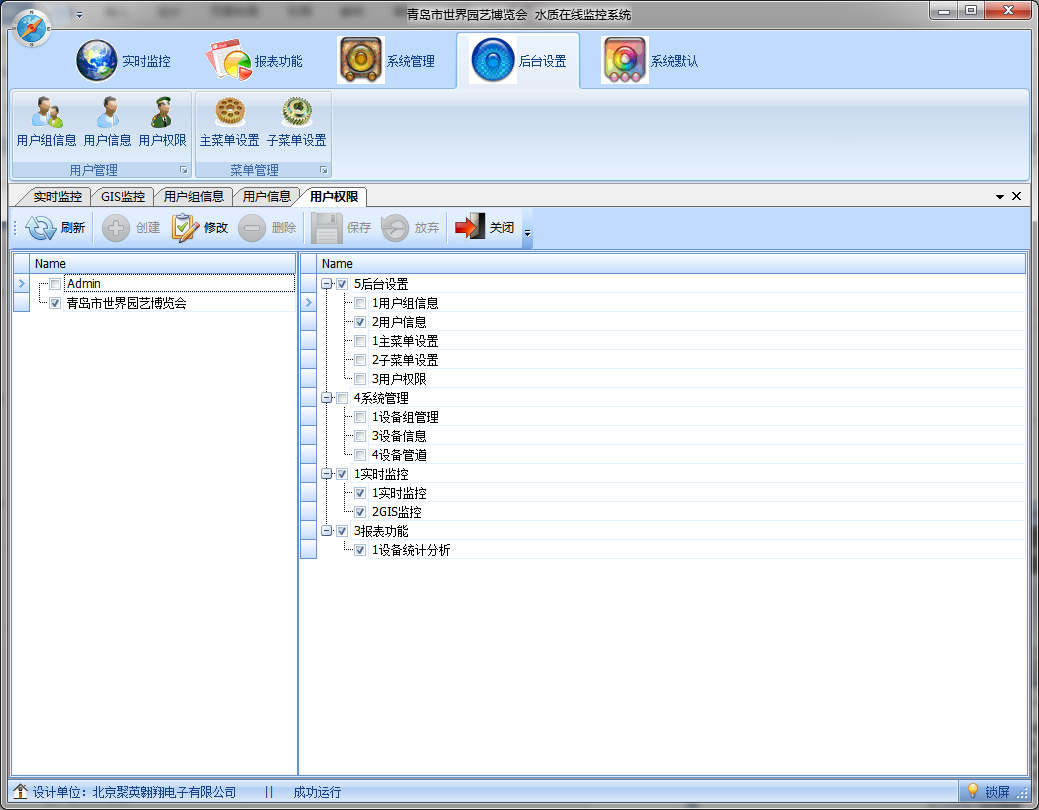

　　9、实现多用户多权限分配。可根据用户进行权限分配，如：超级管理员、管理员、操作员、监视员、总部监视员。　　

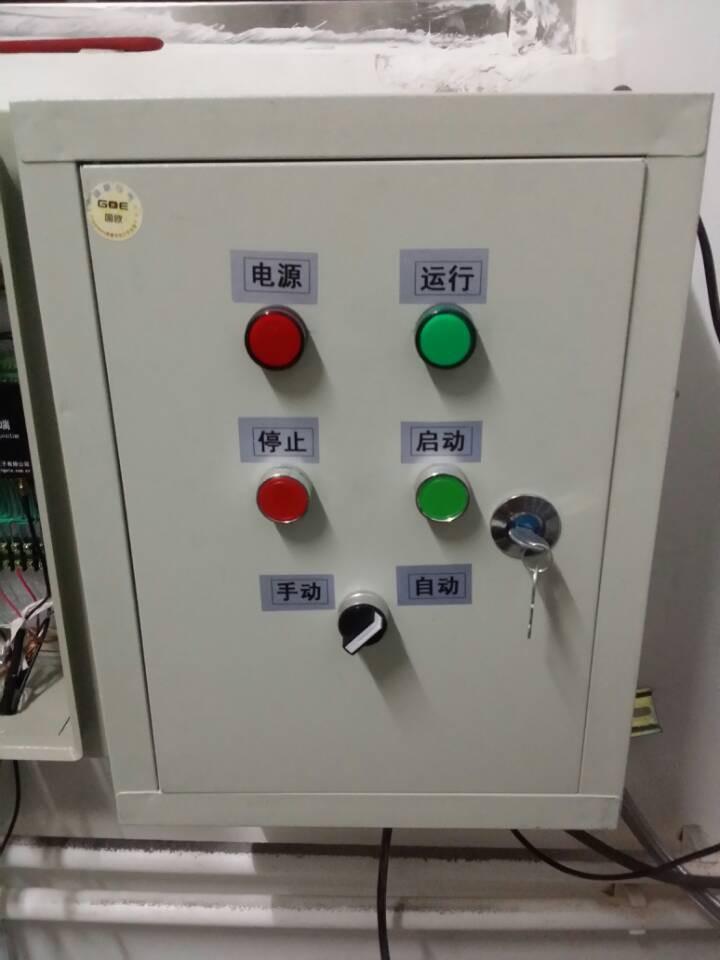

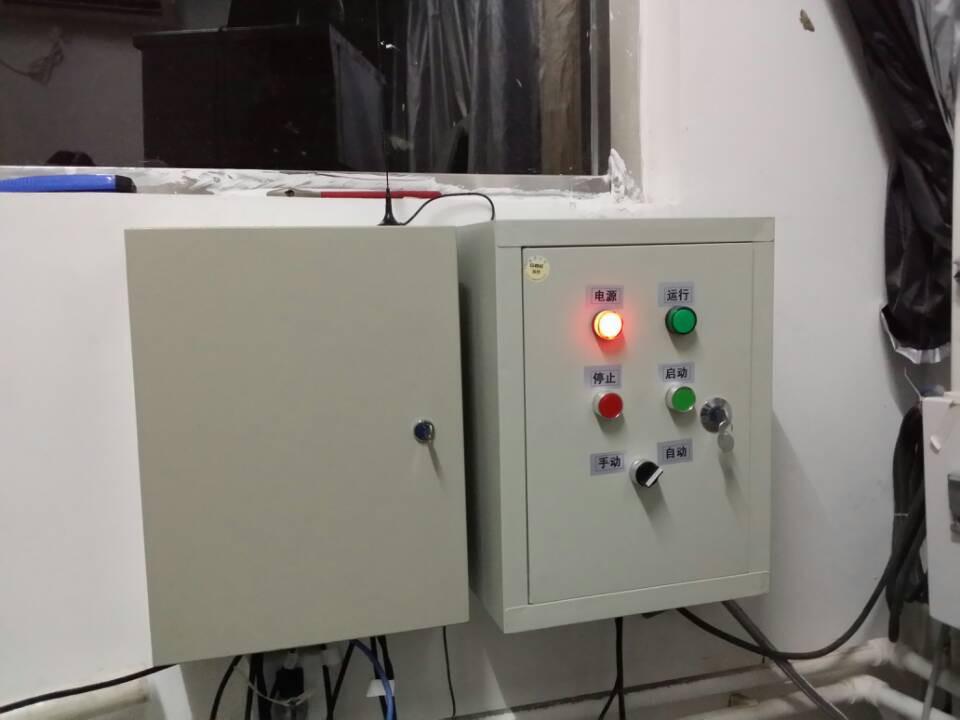

　　四、实物安装图

　　以下为部分现场图片

　　

　　五、总结

　　水质监测系统充分结合用户需求和水质监测点现场情况，采用我公司监测设备，不仅节省了设备成本，而且降低了施工难度。

　　水质监测系统在充分满足用户需求的基础上，还设计了趋势分析、短信报警、多中心监测等功能，真正做到了对水质的实时监测，实现了水质监测的实时管理。

　　该系统在保障水质质量、用水安全方面，发挥了重大作用。
