聚英换热泵站监控系统,全天候守护泵站,保证温暖过冬

2022-10-24 18:23:09| | 0

  秋天到了,冬天还会远吗?如今时值秋末,冬季转眼来临。市政供暖部门也在着手准备预供暖调试工作,检查输水管道、换热泵站等关键性设备的运行是否正常等,保证广大居民冬季不受冷。

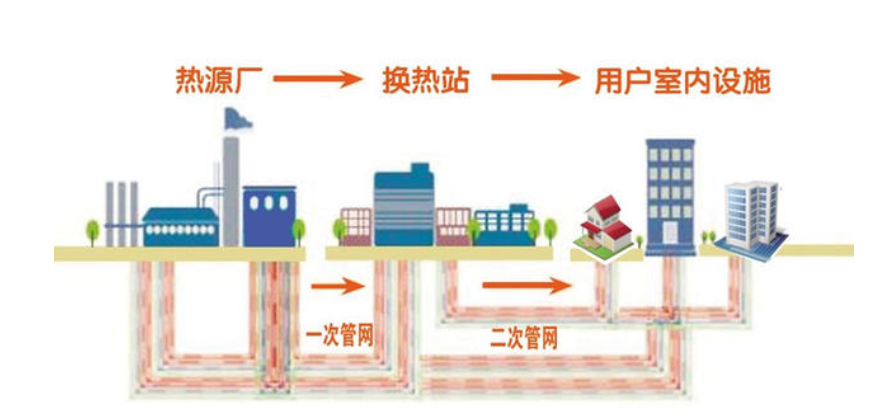

  通常,集中供暖的热源一般是由热源站生产出的高温蒸汽或热水,经过一次热力管网输送到换热站,换热站经过换热器的热交换循环换热,再将热水通过二次管网输送到千家万户。热水通过室内的散热片,把热量散到室内,实现一次完整的供热。换热站作为能源输送的中间环节,至关重要。



换热泵站

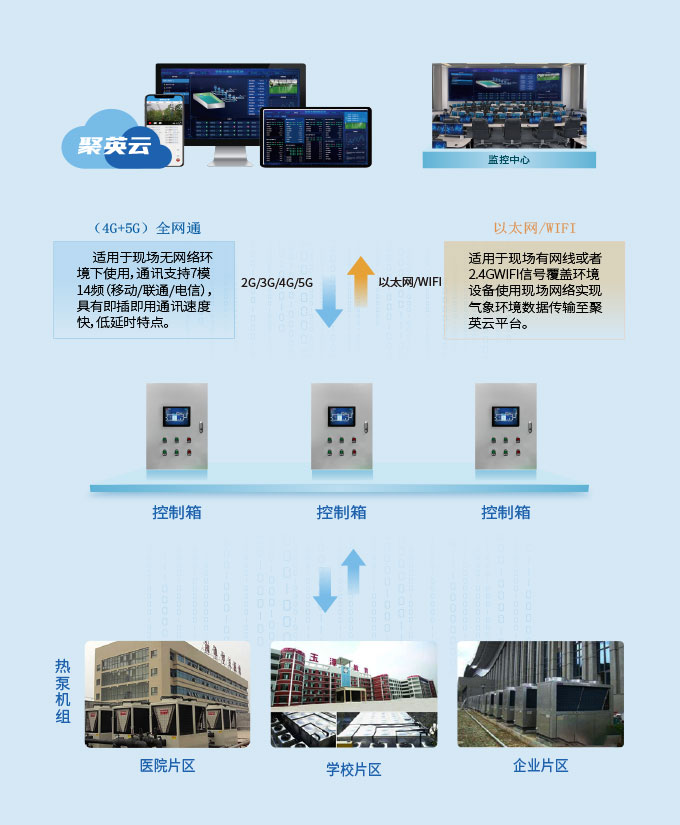

  通讯架构

  聚英换热泵站监控系统,一套集远程数据监控、水泵控制、工艺管理于一体的全自动化无人值守监控系统,可对各类型换热站的补水泵、循环泵、电动阀门、调节阀门等设备进行自动控制,同时对各个泵房、管网的压力、温度、液位、流量等数据进行实时监测,通过聚英物联网监控平台,实现不限距离的远程监控,通过手机APP、监控大屏、电脑云平台将换热站数据直观展现,实时查看。



聚英换热泵站监控系统




  组成部分

  采集系统:液位传感器/采集器、流量计、电参数采集模块等感知终端设备;

  控制系统:智能控制柜或者云平台、智能阀门等;

  云平台:由采集与控制系统相关硬件设备自带,可通过电脑端、手机端APP管理,支持接入监控中心大屏等其他类型显示终端;

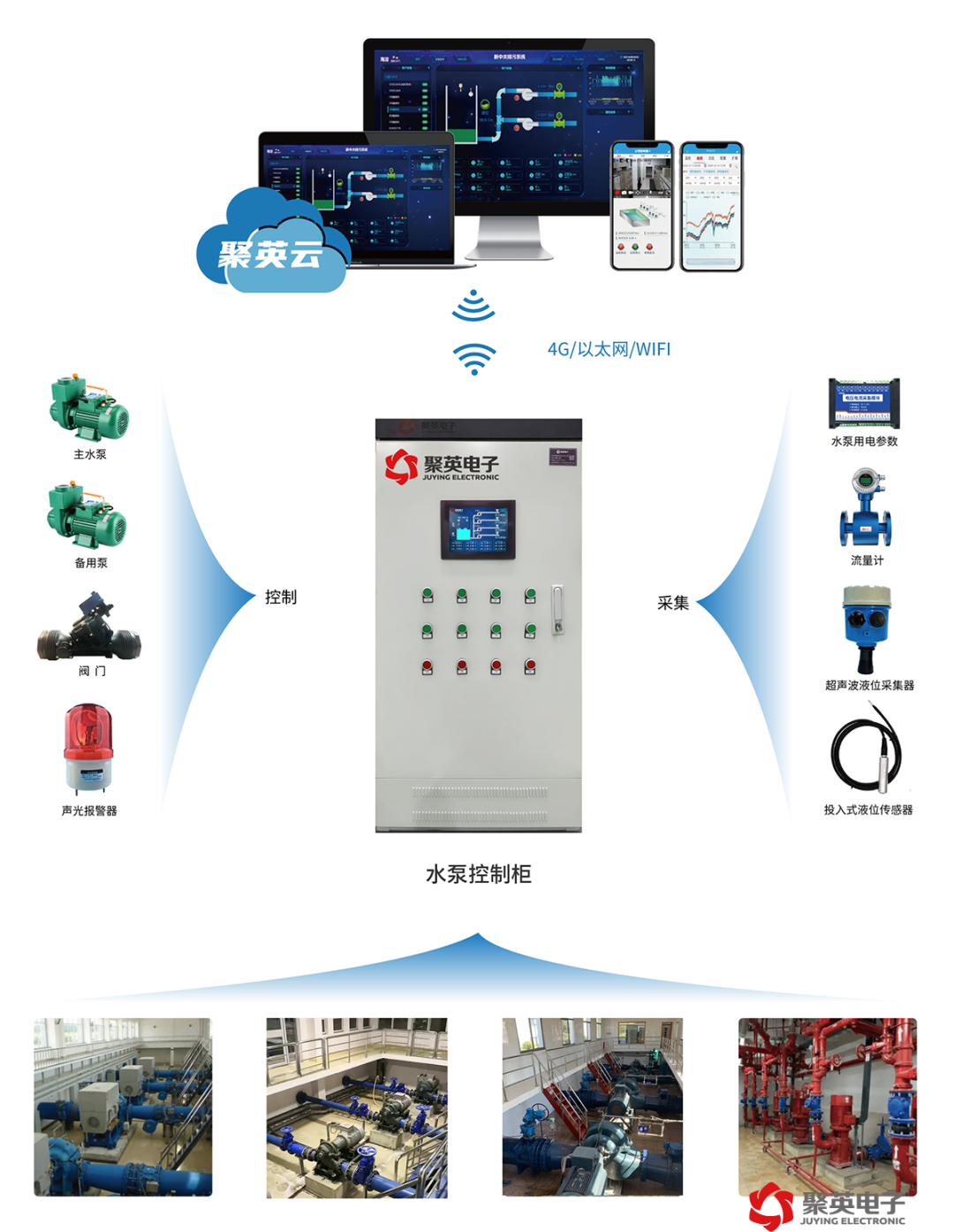

架构图




  四、系统功能

  1、实时监控

  实时在线采集泵站水位、进站压力、出站流量、出站压力、蓄水池液位、泵站的启停状态/电压/电流/累计用电/等实时参数,以一分钟一次的频率反馈到云平台,组态画面,云平台重现泵站的运行组态场景;

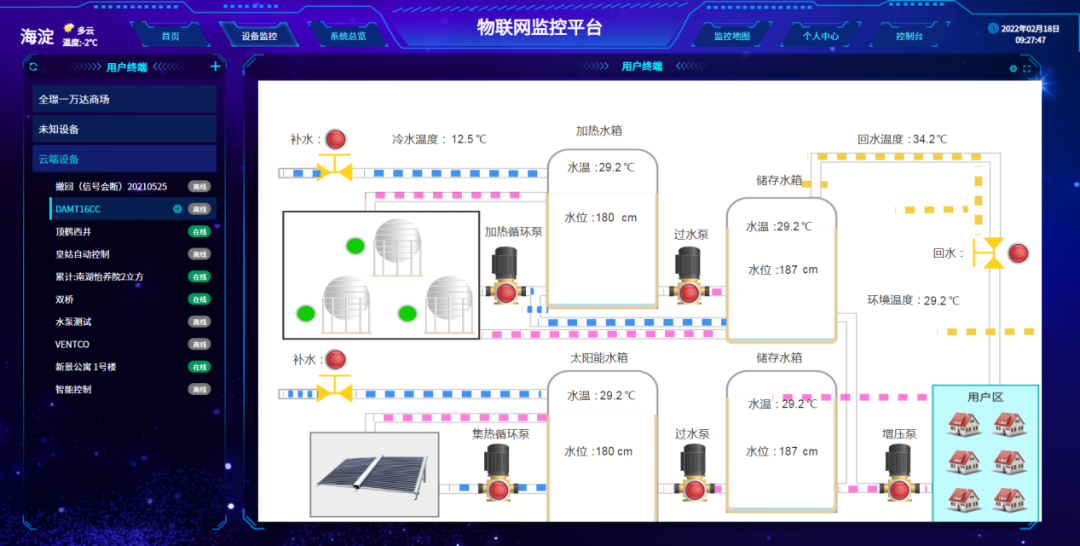

实时监控




  2、视频监控

  支持海康、萤石云等品牌的网络摄像头,在线查看换热泵站全景、电气控制室等关键区域的监控画面;

  3、智能控制

  三种模式控制泵站的启停,手动控制、自动控制、远程控制相互之间灵活切换,即时生效。其中自动控制,云平台增删定时、触发、逻辑等控制条件,作为系统自动运行的调度规则与事件执行规则,达到跨设备联动;

  4、自动预警

  根据每一台水泵设定的液位、压力、流量等数值,达到预警阀值、水泵故障、启动异常等情况时,系统自动以微信消息、发送短信、拨打电话等形式,提醒指定的责任人;

  5、数据管理

  采集系统的反馈数据、记录报警信息和各类操作信息等信息,自动生成数据报表及曲线图,并实时存储,便于导出、打印、存档下载。存储信息包括监控视频内容,支持回放;

  6、用户管理

  根据工作人员的职责、负责区域等,对用户进行分级分组管理,划分不同群组,权限管理、操作、编辑、只读等权限;

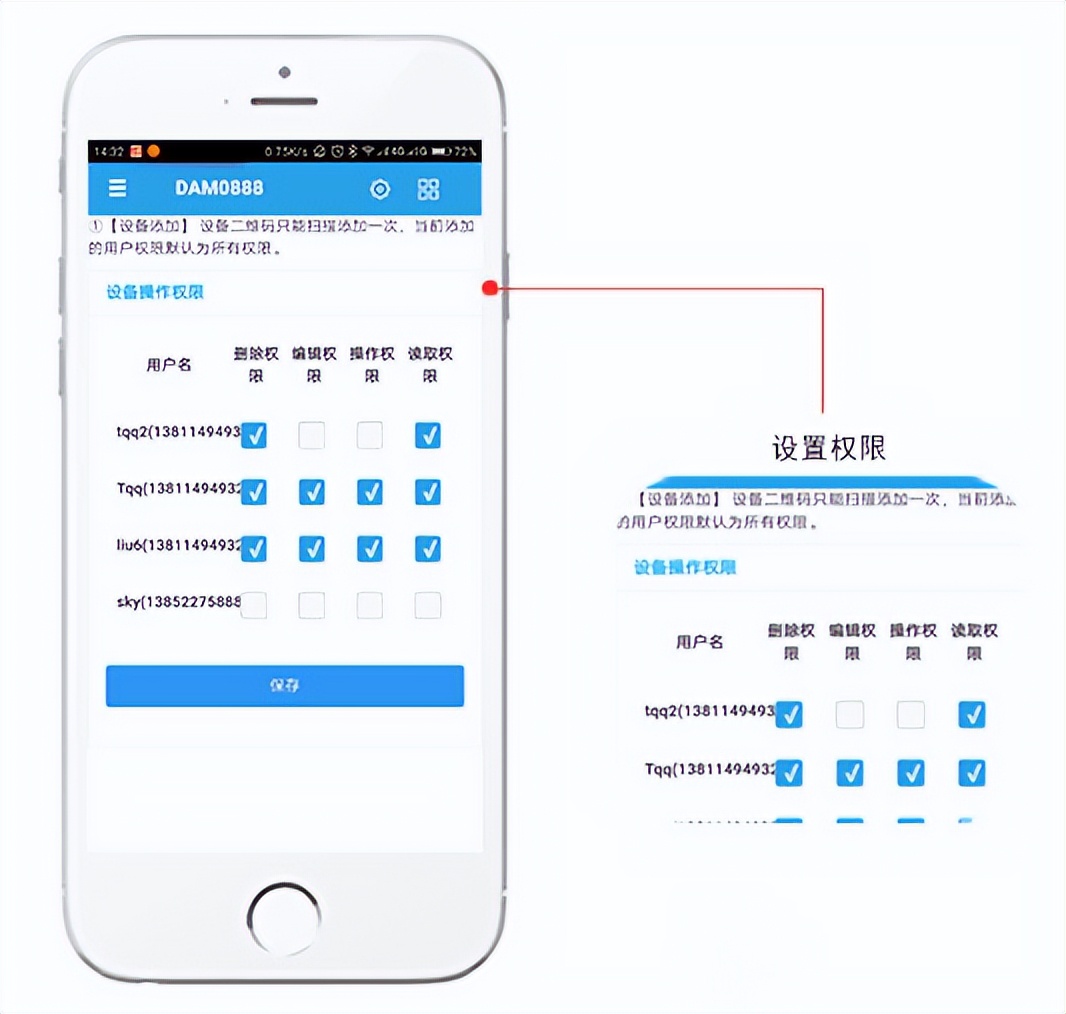

用户管理




  7、设备保护

  水泵设备保护,电压缺相、电流超流,水泵三次启动失败时,换热泵站监控系统触发保护机制,向绑定的手机号/管理人推送预警信息;

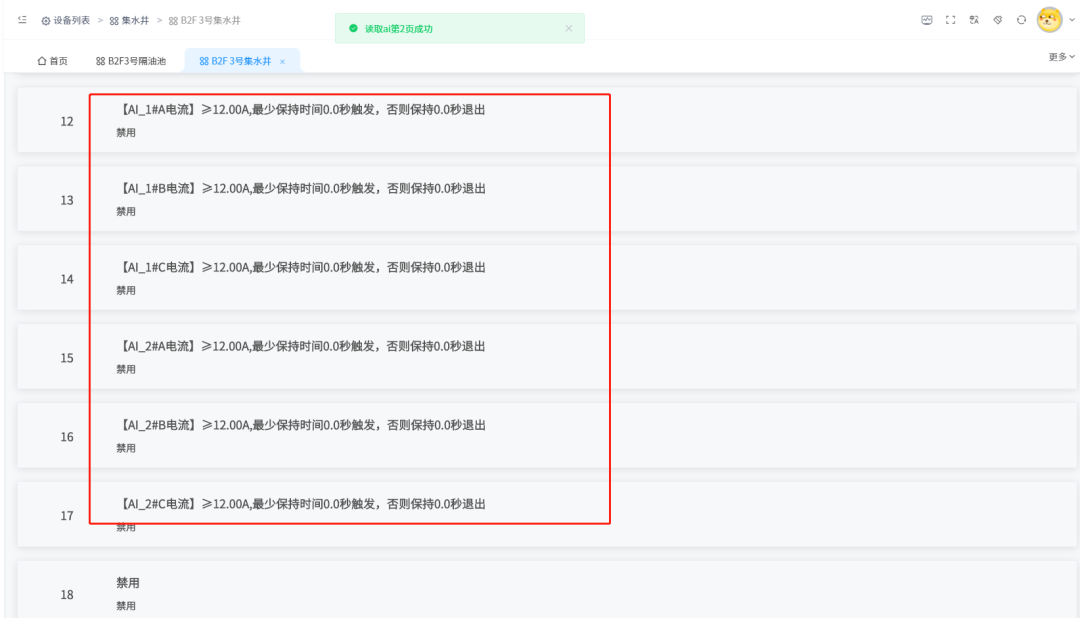

设备保护




  8、GIS功能

  以电子地图形式直观反馈各泵房的地理位置信息,以手动预览或自动跳转等形式,巡检泵房下各设备的动态信息;

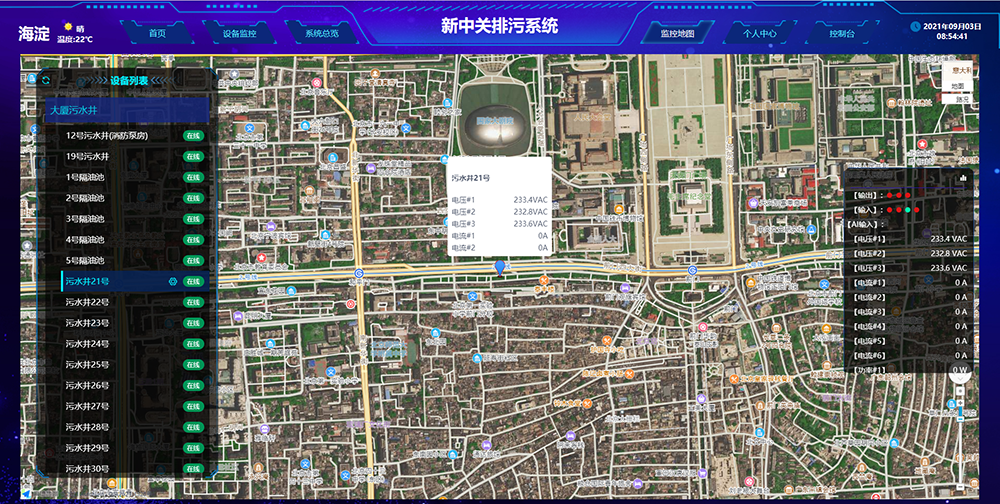

GIS功能
