聚英空气源热泵控制系统解决方案,智能控制节能更环保

2022-11-04 16:50:33| | 0

  冬季来临,加之能源紧张的问题,采用绿色能源的空气源热泵成了欧洲热销产品,以应对即将到来的冬天。空气源热泵的能耗虽低,但仍需一定电力作为动力,配合空气源热泵控制系统,有望将能耗再降一步。

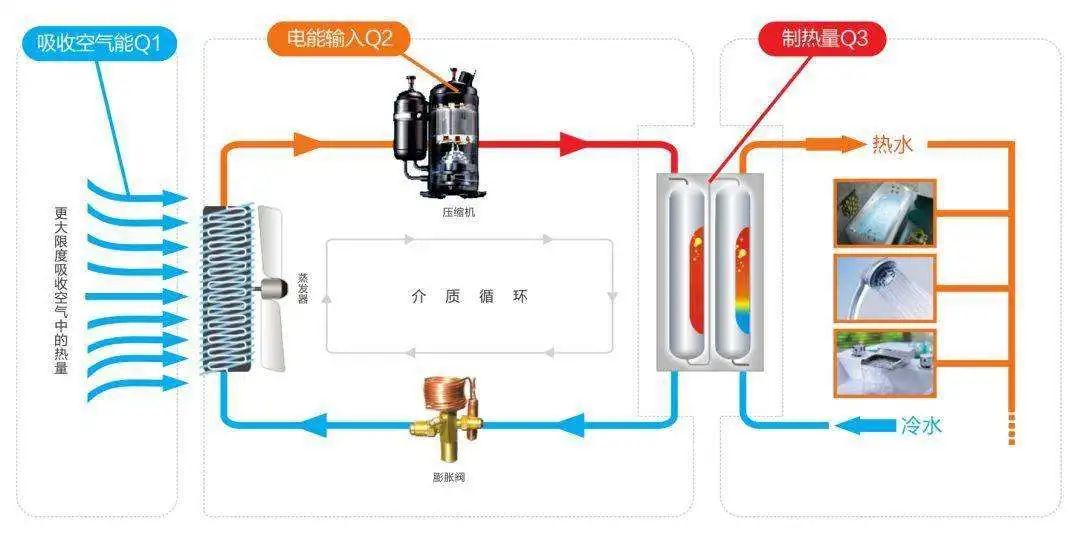

  为何空气源热泵会成为热销品,这与其工作原理、优点直接相关。空气源热泵,也叫热泵热水器,工作原理采用逆卡诺原理(如下图),以极少电能为动力,吸收低温-转为高温-传输-增温热水。具备适用范围广、运行成本低、性能稳定、能耗低、安全性能佳等优点,尤其是节能效率,能耗远低于太阳能热水器。



逆卡诺原理

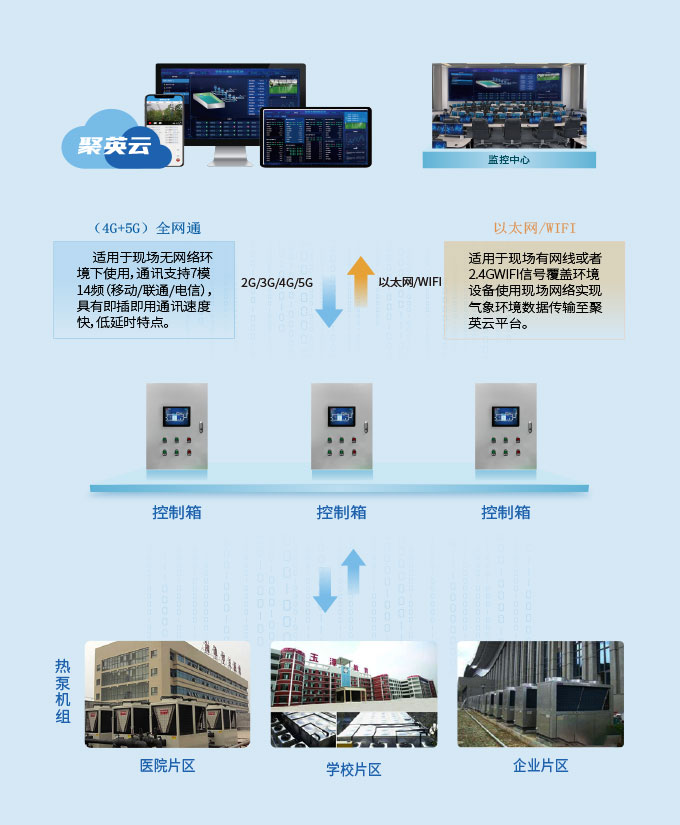

  通讯架构

  聚英空气源热泵控制系统解决方案,将物联网、无线通讯技术,与空气能热泵机组的运维管理相结合,集监测、控制、数据管理等功能,实现热泵机组的智能化运维。针对热泵产品多、分布范围广,管理不便,故障信息反馈、能耗统计等,实现热泵公司的商业化运营。基于物联网的分布式空气源热泵智能监管系统,实现对热泵机组的集中管理、智能化运行、能耗监控、无人值守、实时监控等,降低泵站耗能的同时还能远程监控、管理泵站。



聚英空气源热泵控制系统解决方案




  硬件组成

  1、控制柜

  支持4G、网口、WiFi等通信方式,负责控制集热循环泵、管道循环泵、过水泵、加热循环泵、增压泵等水泵以及补水电磁阀、回水电磁阀等阀门,同时辅助加热,监测采集到的恒温水箱和储热水箱的水位、温度等,以及进出水、管道、集热器和环境的温度,手动控制按钮,是手动控制泵站的关键设备;

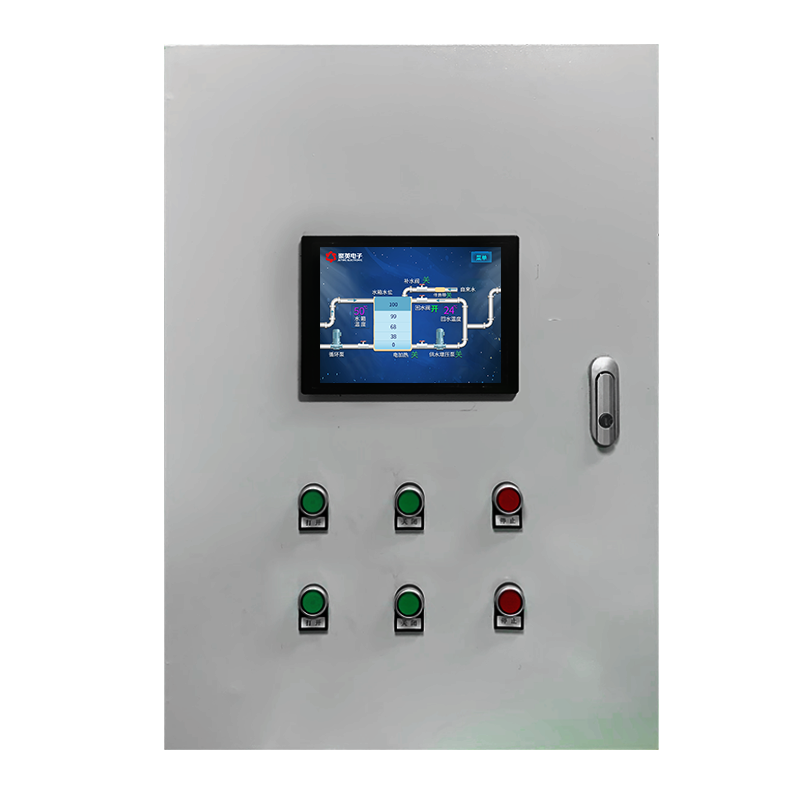

控制柜




  2、感知设备

  这一类设备应用的类型和品类较多,具体使用数量和类型可根据实际需求而定。

  温度传感器,用于冷水管/回水管/储水箱/环境温度测量,信号电流是4-20ma,测量范围在-50-150℃,通常误差在±0.1℃内,能满足应用需求;

  液位传感器,不锈钢材质,测量水箱的液位变化,输出信号也是4-20ma,测量范围在-50-150℃;

  电量采集设备,采集检测电磁阀及各类水泵的电压/电流/功率/电量等参数,电压范围AC0-500V(单相/三相),电流范围AC0-100A;

  压力传感器,测量进出水管道的压力;

  压力传感器

  功能说明

  1、实时监测

  在线监测储热水箱/恒温水箱的水温、水位,进出水管道压力值、热泵机组的电压、电流、电量、功率等参数,数据以一分钟一次的频率自动上传至云平台;

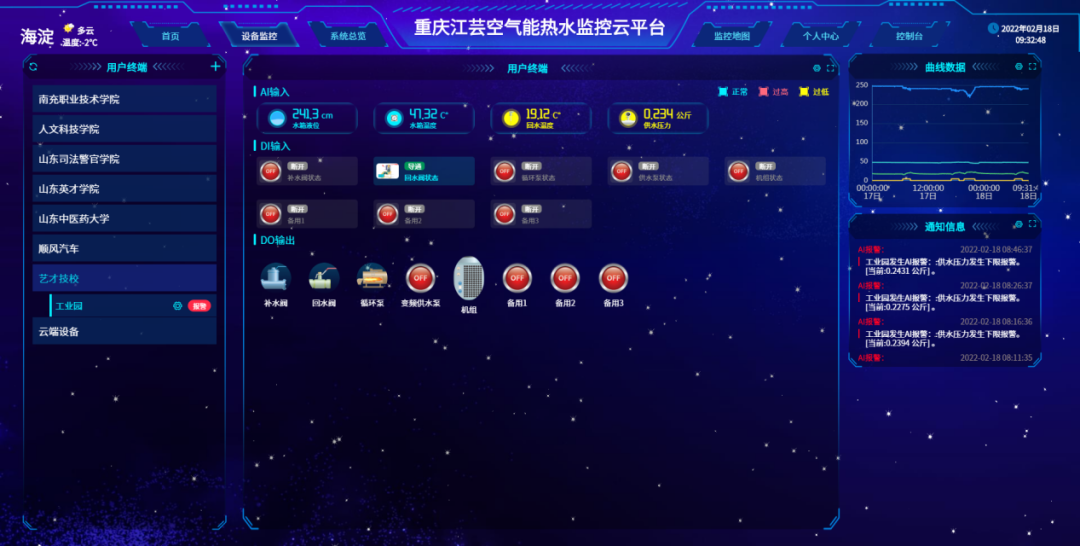

实时监测

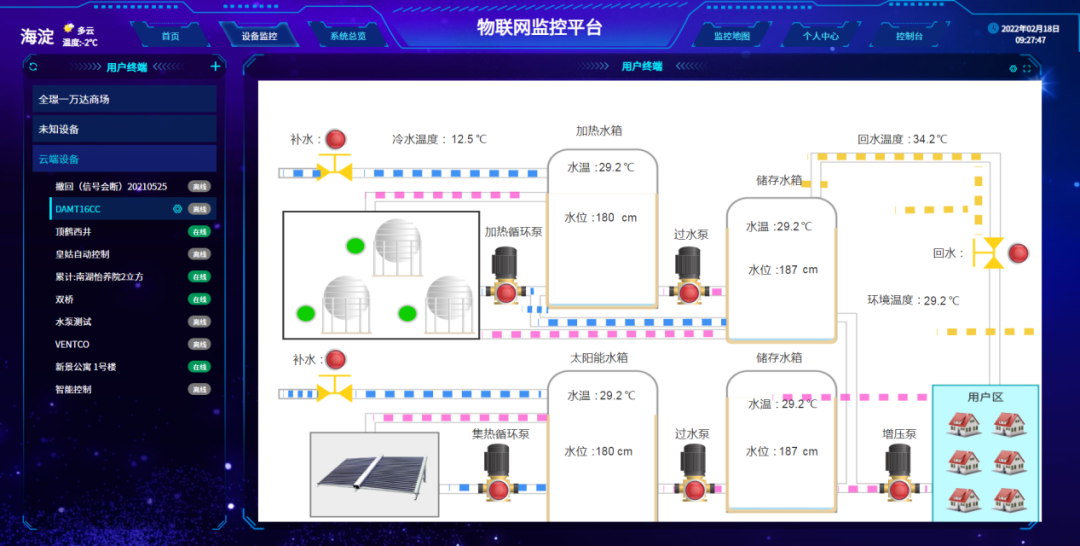

  2、组态界面

  云平台支持组态功能,根据热泵机组的应用场景,灵活搭建空气能主机群组,场景动态化查看主机、水泵、阀门、水温、水位等数据,呈现形式为数据表格或曲线图;



组态界面




  3、智能控制

  支持智能自控功能,具备群组控制、预约任务、节能模式、高低温保护等多种模式,可满足不同应用场景下温控需求;

  群组权限控制:对群组设置权限,多个群组不重合,同一个群组可以添加多个机组,举个例子:学校,学生宿舍楼的几位宿管可以建个宿管组,宿管人员都能调控宿舍楼的温度等,周一到周五晚上21:00左右,学生夜自习下课前大约10-30分钟开启增温或降温,第二天学生起床后适当降低空气能热泵机组的功耗。

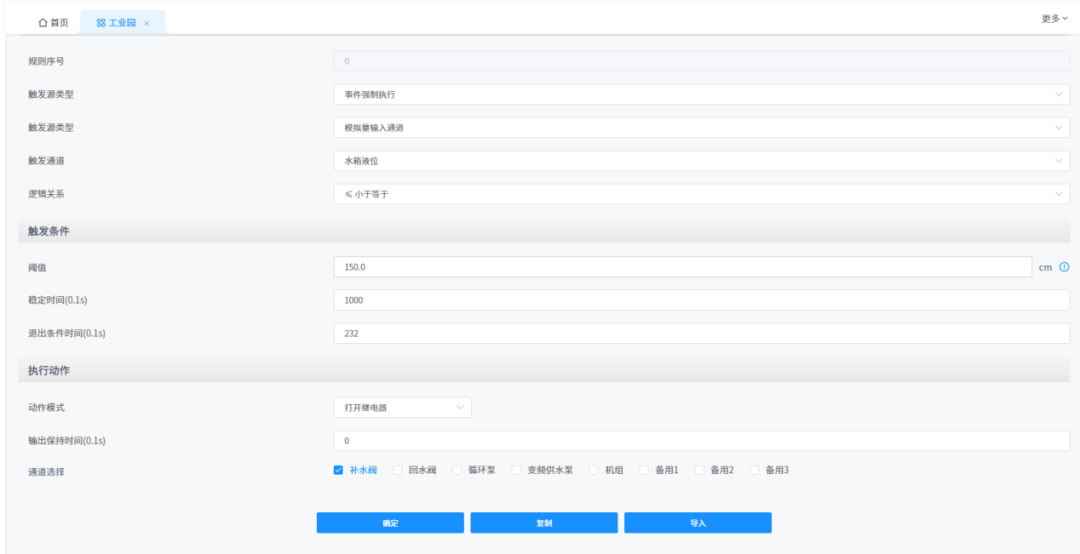

  预约任务计划:配合任务计划功能,则可实现自动化定时控制功能,按指定的时间系统可实现智能化控制。

  节能模式:依据用户使用习惯、时间以及设置要求等方面的考量,设置自动节能运行状态。

  高低温保护:监测系统中的控制点覆盖在室内各个点,云平台智能分析每个控制点的环境温度,对室温进行过高或过低温保护。

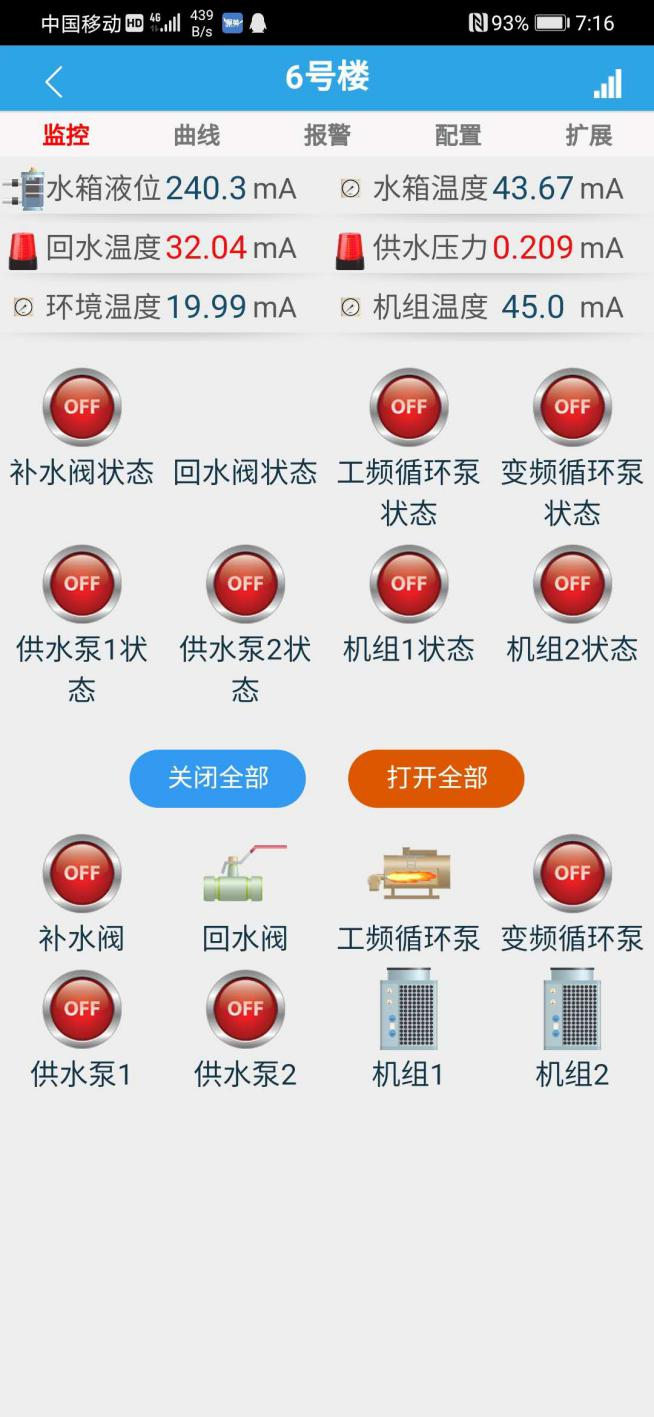

APP智能控制




  4、集中监控

  云平台可同时接入多组热泵群组,多组参数集中反馈在云平台。管理者在云平台可直接控制开关热泵、调控温度等作业;

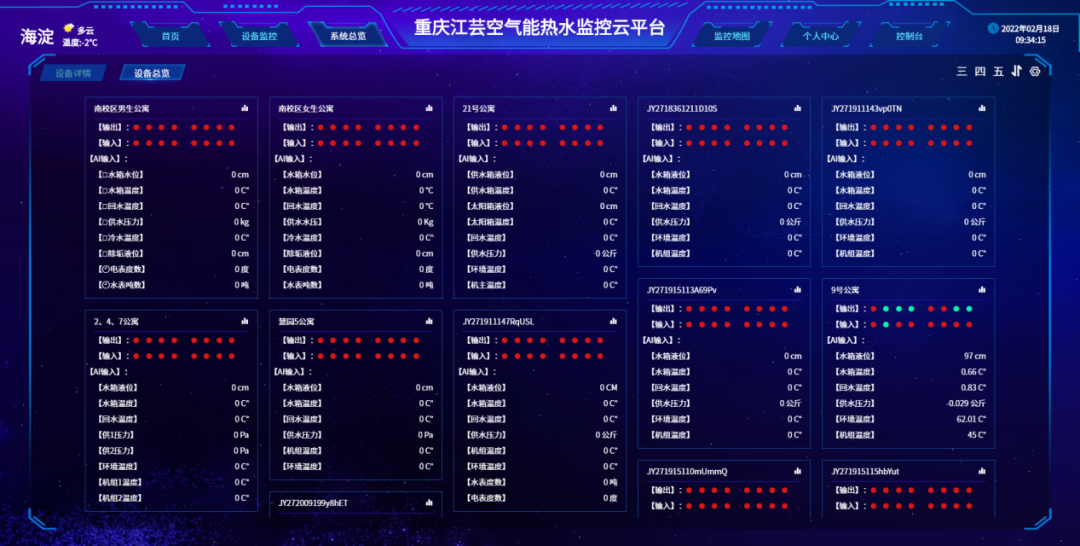

集中监控

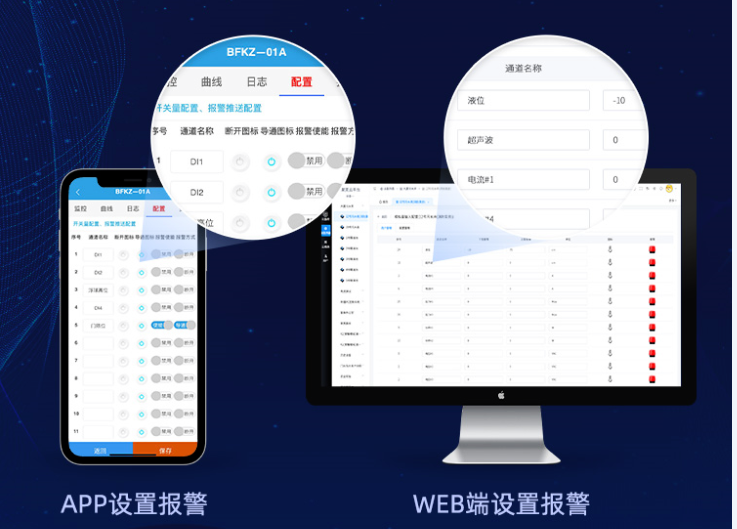

  5、超限报警

  根据设置的报警阈值,当水位、水温过高或过低,及热泵、阀门等开关时自动发送示警信息,报警方式有:云平台消息、微信公众号、系统通知、短信、电话等形式;



超限报警




  6、账号管理

  支持账号权限分组、分级别管理,根据职责、负责区域等不同,可将用户划分到管理、编辑、操作、只读等权限组,每组人数不限;



账号管理

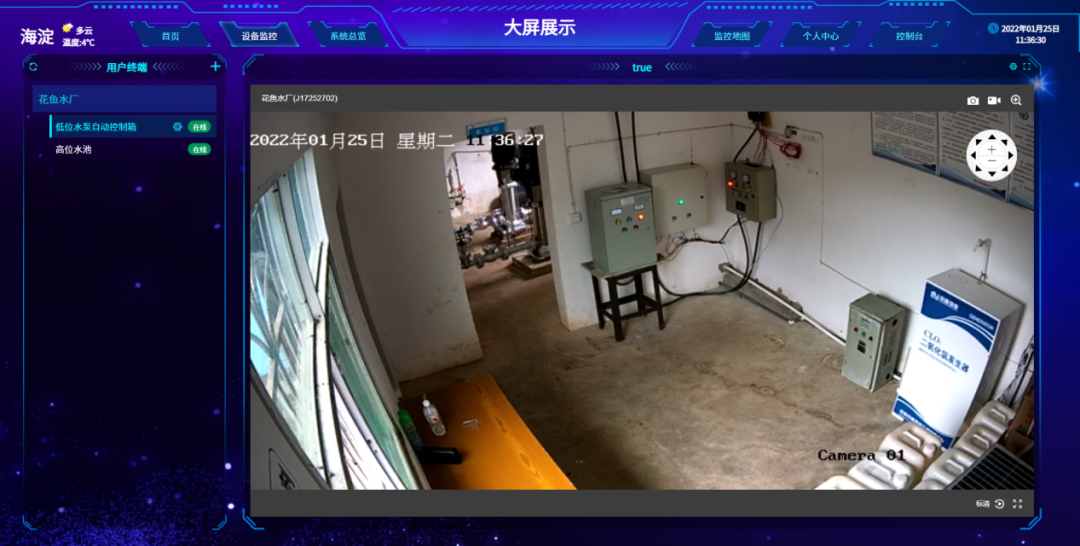

  7、视频监控

  直接接入海康威视等网络摄像头,监控画面与监测数据同步展示,云平台同屏反馈;



视频监控

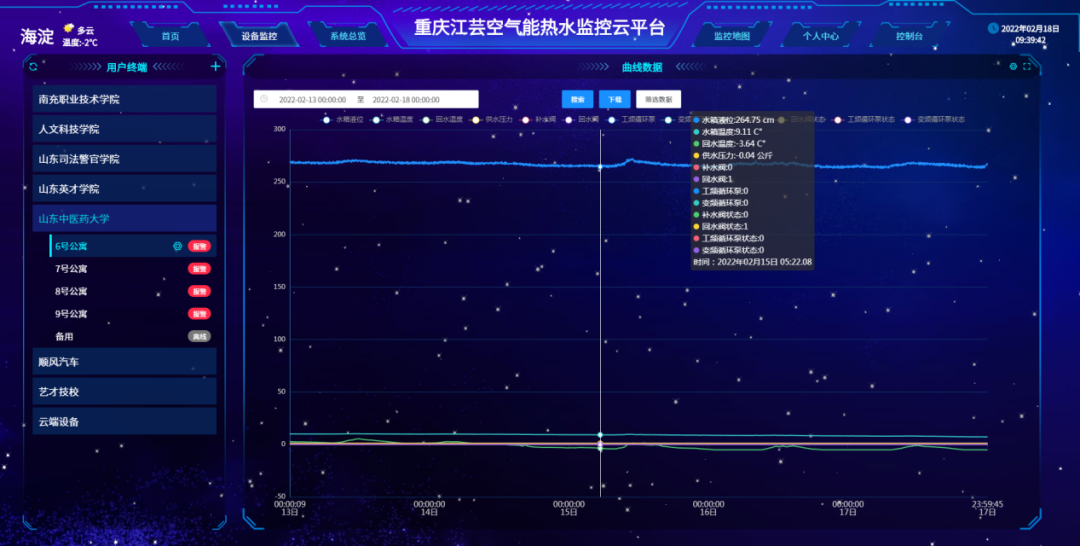

  8、数据查询

  自动存储监测数据、报警信息等数据,长期存储,管理者可查询任一时间段的数据,支持分析、导出、下载等;



数据查询

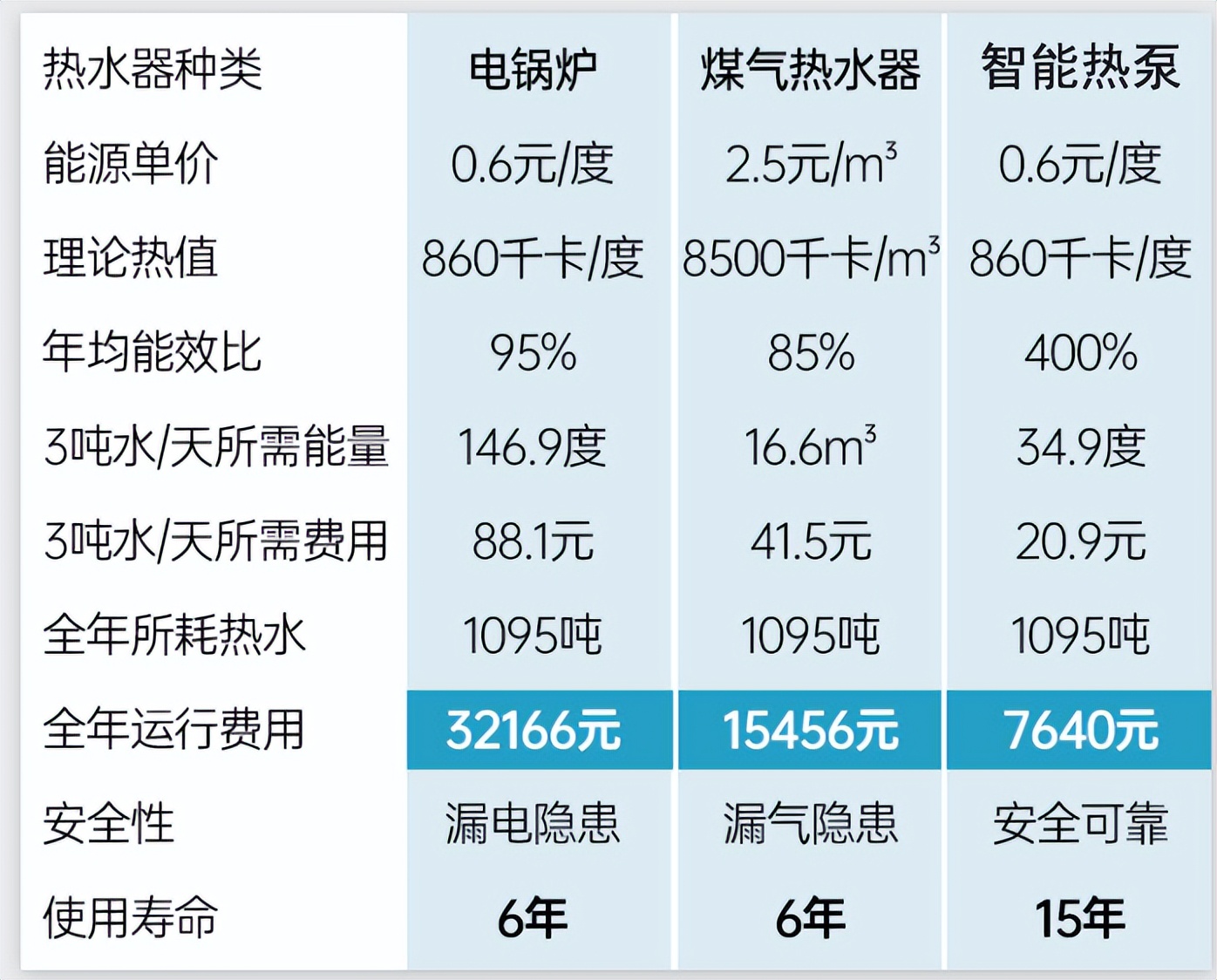

应用效果

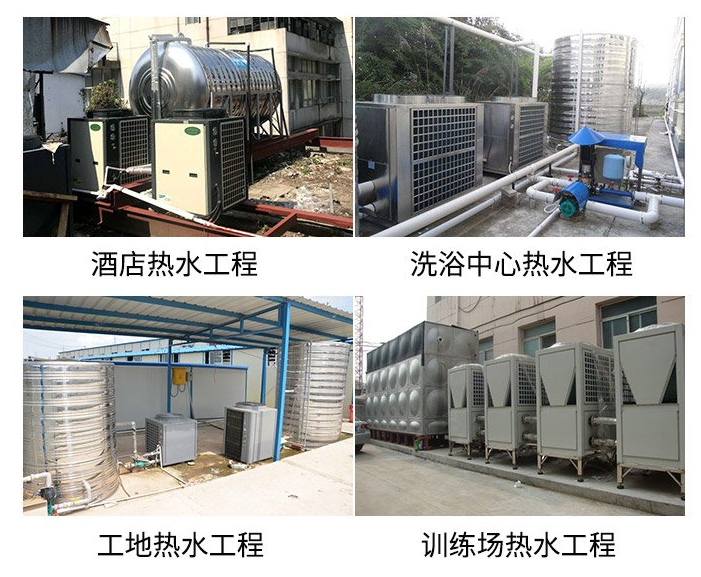

应用场景




  酒店、宾馆、民宿

  根据最高峰客流量以及建筑规模配选机型,可采用单机或多机并联,全自动智能化控制回水系统使热水供应更稳定;

  泳池、桑拿、洗浴中心

  可采用钛金、板式换热器,抗腐蚀,安全耐用,智能化系统控制加热、回水、恒温。解决了锅炉加热耗能高、危险的问题;

  美容、美发中心

  根据每天用水量选取适合机型。全面解决了热水忽冷忽热、供水不足、燃气热水器的危险和电热水器耗能高的缺陷;

  别墅、高级住宅

  可选择集中供热或分户独立使用,多点供应热水,水温恒定、节能环保、耗能低。无传统热水器危险、耗能高、操作复杂;

  医院、企业

  采用单机或者多机并联,根据用水高峰时间不同制定分时段供水,更节电,智能化控制简单;

  学校、公寓

  采用多机并联,智能控制,定时供水系统,解决了大阳能热水器耗能高、不稳定的问题;
