交流电流变送器是什么

2022-10-25 17:56:30| 来源:聚英电子| | 0

  聚英交流电流变送器是组合电流互感器、电流变送器于一体的新一代交流电流变送器,它可以直接将被测主回路交流电流转换成按线性比例输出的DC4~20mA(通过250Q电阻转换DC 1~5V或通过500Q电阻转换DC2~10V)恒流环标准信号,连续输送到接收装置(计算机或显示仪表)。交流电流变送器单匝穿孔穿芯式结构,使用时无需改动测量主回路,便于现场连接,原副边高度绝缘隔离,两线制输出接线,辅助工作电源+24V与输出信号线DC4~20mA共用.

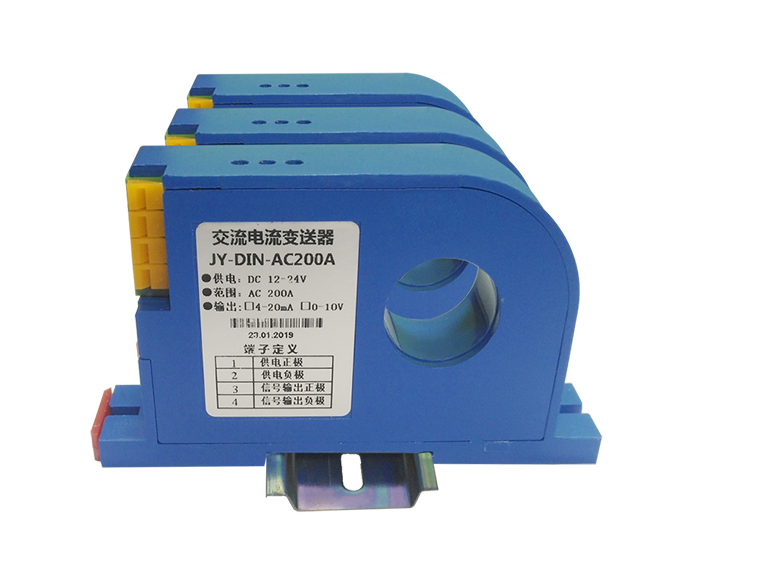

交流电流变送器




  聚英交流电流变送器具有精度高,体积小、功耗小、频响宽、抗干扰、4种补偿措施和6大全面保护功能,两线端口防感应雷能力强,具有雷击波和突波的保护能力等优点,特别适用发电机、电动机、低压配电柜、空调、风机、路灯等负载电流的智能监控系统。

  设备特点

  交流电流变送器广泛应用于电力、邮电、石油、煤炭、冶金、铁道、市政等部门的电气装置、自动控制以及调度系统。电流变送器的变送器模块是采用意法半导体(ST)ASIc芯片为实现无源交流隔离传感器(互感原理)的两线制电流遥测技术手段而定型生产的单片模块产品。

  其具有以下特点:

  1、不易受寄生热电偶和沿电线电阻压降和温漂的影响,传输线可用非常便宜的更细的双绞线导线;

  2、在电流源输出电阻足够大时,经磁场耦合感应到导线环路内的电压,不会产生显著影响,因为干扰源引起的电流极小,一般利用双绞线就能抵抗降低干扰;

  3、电容性干扰会导致接收器电阻有关误差,对于4~~20mA两线制环路,接收器电阻通常为250(取样Uout=1~5V)这个电阻小到不足以产生显著误差,因此,可以允许的电线长度比电压遥测系统更长更远;

  4、各个单台示读装置或记录装置可以在电线长度不等的不同通道间进行换接,不因电线长度的不等造成精度的差异;

  5、将4mA用于零电平,使判断开路或传感器损坏(Om4状态)十分方便。

  6、在两线输出口容易增设防浪涌和防雷器件,有利于防雷防爆。



应用场景




  结构功能

  交流电流变送器的内部结构及其功能如下述:

  (1)专为电力电气自动化50/60Hz交流电流测量而设计的真有效值两线制变送器;(2)采用单匝穿孔穿芯式结构,将电流传感器和电流变送器两部分组合为一体化设计;

  (3)4种补偿措施:①零位补偿、②线性补偿、③温度漂移补偿、④频率带宽补偿;

  (4)6大保护功能:①输入过载保护;②输出过流限制保护;③输出电流长时间短路保护;④两限制端瞬态感应雷与浪涌电流TVS抑制保护:⑤工作电源过压极限保护≤35v;⑥工作电源反接保护

  (5)原副边高度绝缘隔离;

  (6)高可靠性,高稳定性,高性价比;

  (7)特别适用发电机、电动机、智能低压配电柜、空调、风机、路灯等负载电流的智能监控系统;

  (8)超低功耗,单只静态时0.096,满量程功耗为0.48w,输出电流内部限制功耗为0.6亚。

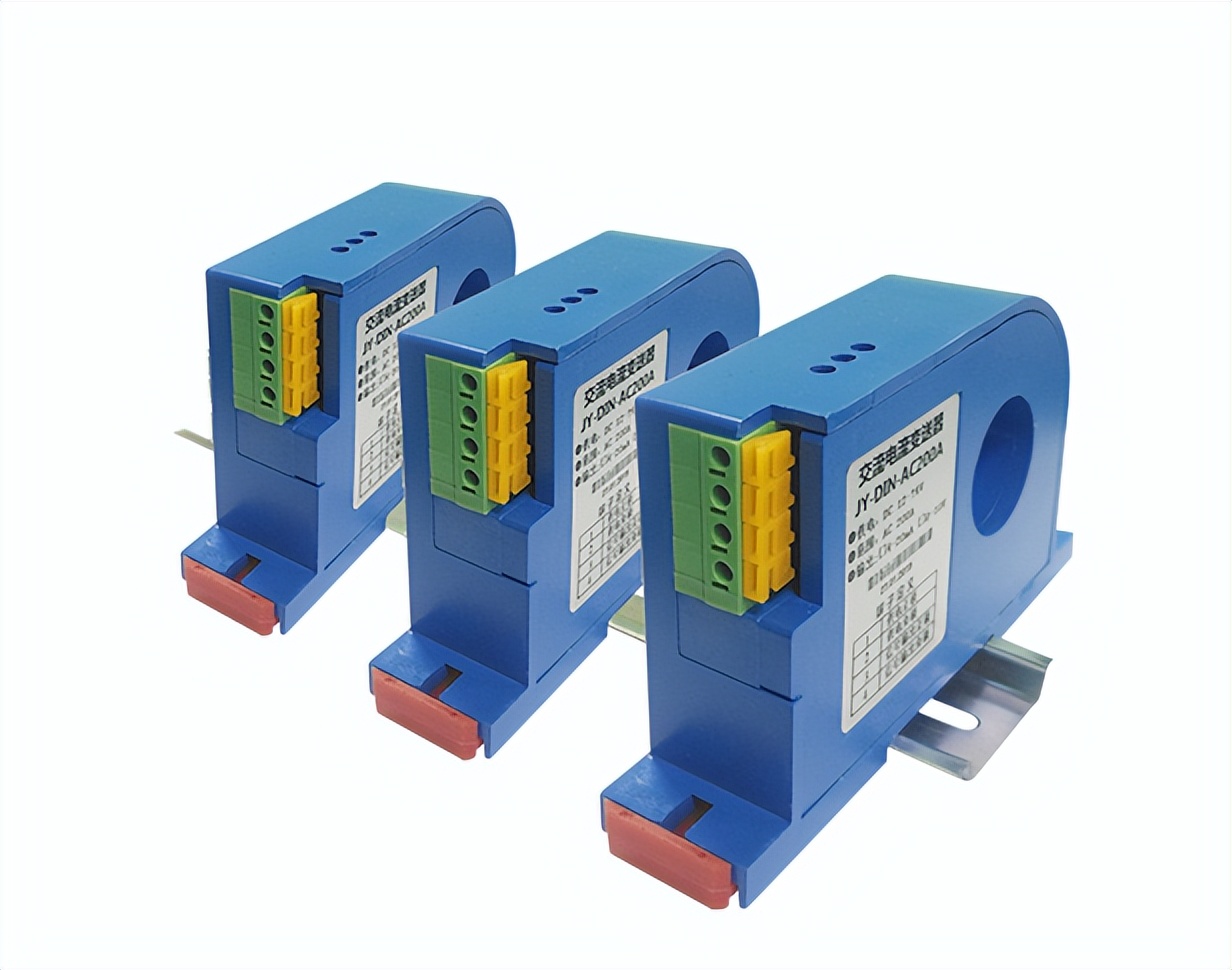

交流电流变送器AC200A




  选用策略

  交流电流变送器是电力监控系统的重要元件,其作用是将交流电流转换成直流电压或直流电流。同时,它还承担强电系统和弱电系统(比如,计算机系统)的隔离作用,以保护计算机采集系统输入不被高压的交流电压所击穿。

  另外,通过电流变送器的转换,与输入的交流电流成比例的直流电流或直流电压,更便于远距离传输,使远处的监控装置或监控仪表,能方便地接受最远的电流信号。

  由于实际负载电流变化的范围较大,为适应这种情况,通常我们先采用电流互感器来将大电流,转换成1A或5A的小电流。所以,电流变送器的输入,通常按电流互感器的二次电流来选择。例如:电流互感器二次电流为5A,则可以选择电流变送器的输入电流也为0-5A即可。

  输出直流信号的变化范围---国际上输出信号的标准通常采用DC 4-20mA。当然,输出直流信号,也可以采用直流电压,要和电流变送器后面的仪表或自控装置的输入配套。

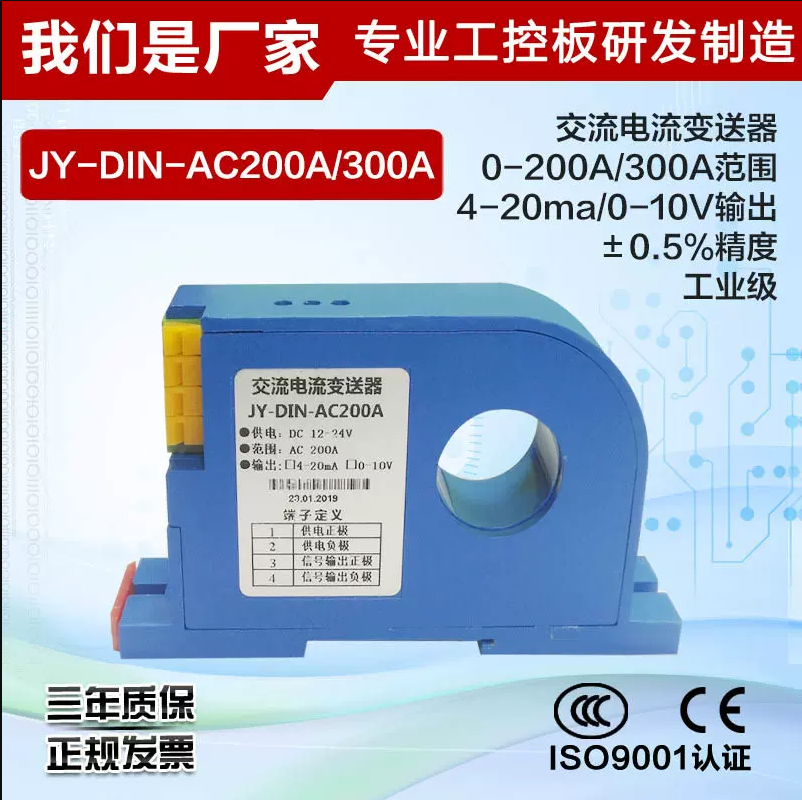

交流电流变送器




  规格要求

  交流电流变送器为了检测输入电流的变化,也为了能输出与输入电流成线性变化的直流信号,通常需要一个辅助电源为电流变送器的工作电源。

  一般,选用+多的是容易获得的AC 220v。也可以选择直流电源,比如:DC 24v等等。需要注意的是,有一些电流变送器,宣称不需要辅助电源,即所谓的“无源型”电流变送器。对这种电流变送器,应该慎重选用。所谓“无源型”,并非是不需要电源,而是由电流变送器输出信号后面的仪表提供工作电源。是“吃了变送器后面的仪表电源”。自然增加了变送器后面采集仪表的负担。还有一种“无源型电流变送器”,是利用电流互感器的二次电流做变送器的电源。这种变送器的缺点是,当负载电流较小时,电流互感器的输出电流自然较小,所提供给变送器的能量也减少,此时,电流变送器将产生非线性误差,从而照成电流信号变送的误差,所以,这种变送器也是需要慎重采用的。

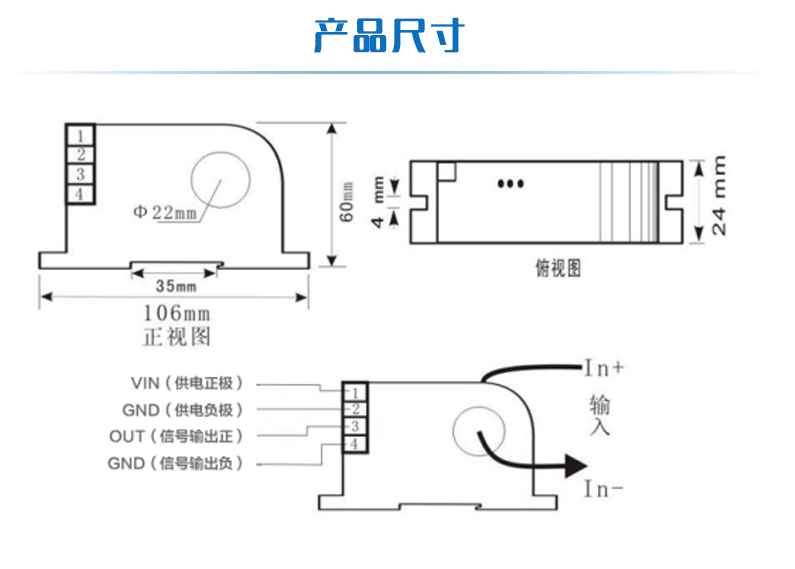

交流电流变送器




  安装注意事项

  交流电流变送器是电力监控系统的重要元件,其作用是将交流电流转换成直流电压或直流电流。同时,它还承担强电系统和弱电系统的隔离作用,以保护计算机采集系统输入不被高压的交流电压所击穿。

  在使用时要安装在现场设备的动力线上,从国外的行业动态及变送器芯片供求量即可略知一斑,如果系统是在环境较为恶劣的工业现场长期使用,因此需考虑硬件系统工作的安全性和可靠性,根据需要还可将模拟量变换为数字量。传感器和变送器一同构成自动控制的监测信号源。不同的物理量需要不同的传感器和相应的变送器。

  电流变送器的模块实现了无源交流隔离传感器信号变换为两根连接线路发送的呈线性比例的环路电流,二线制变送器是辅助工作电源的+24v端接变送器正端,电源负端通过采样电阻或电流表接变送器的负端。模拟地与数字地相互分开,这样可提高系统工作的安全性。不易受寄生热电偶和沿电线电阻压降和温漂的影响,可用非常便宜的更细的导线。
