4G DTU模块应具备什么功能?有哪些必备的知识?

2022-12-05 15:33:38| 来源:聚英电子| | 0

1.什么是DTU?

答:DTU是数据终端单元的简称。广义地说,在通信中,负责在数据传输链路两端发送数据信息的模块单元称为DTU,它对传输的信息执行格式转换、数据整理和验证。在狭义上,DTU一般是指无线通信中GPRS/CDMA较低的传输终端设备。前者是一个模块,而后者是一个设备。除非另有规定,以下说明适用于后者(下发射终端设备)。

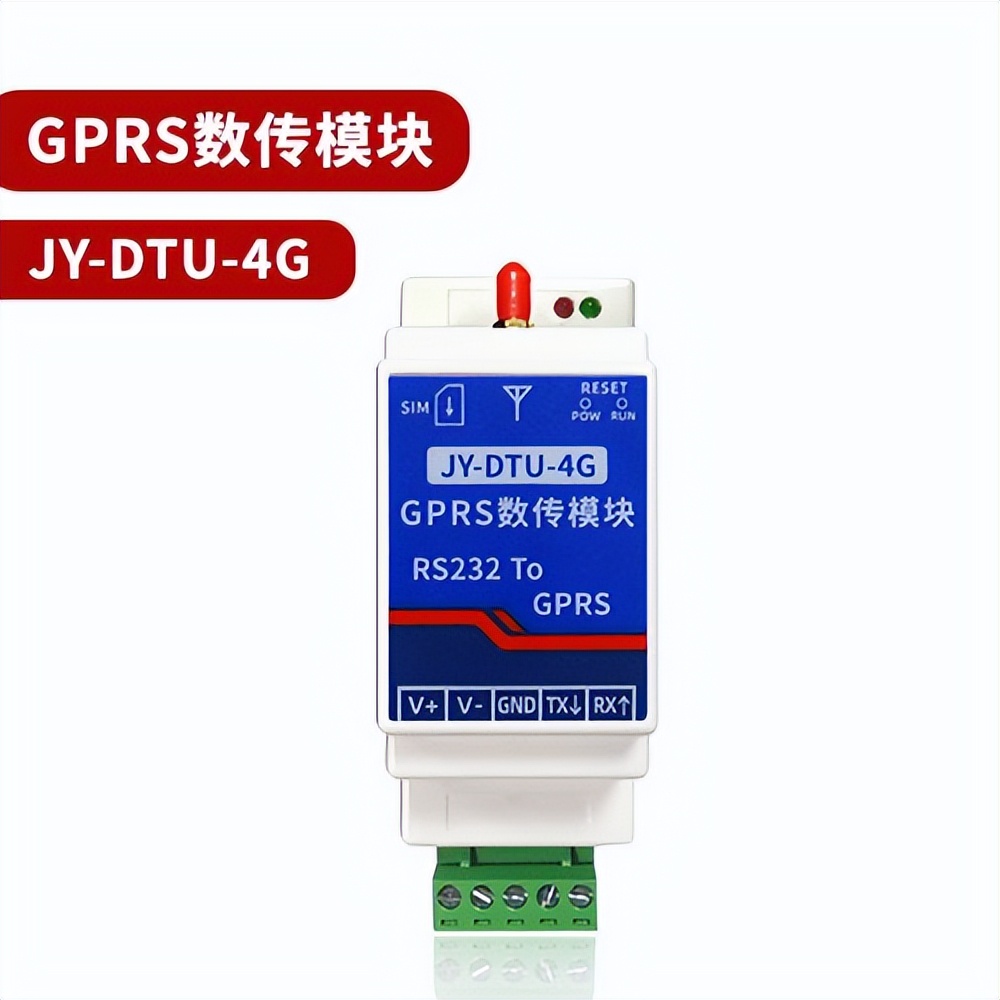

JY-DTU-4G

2.与DTU相关的术语解释?

(1)什么是上位机和下位机?

A:上位机和下位机是相对的概念。在通信中,存在一对具有主从关系的设备。负责提交信息的终端设备是下位机,负责处理提交信息的设备是上位机。在大多数情况下,DTU设备属于下位机,负责处理DTU返回信息的数据中心是上位机。典型的应用模式是多个DTU对应一个数据中心。但是,上位机和下位机不一定一一对应。它们可以是对应于一台或多台上位机的下位机,也可以是对应于一台或多台下位机的上位机。具体的对应方法取决于应用。

(2)什么是数据中心?

答:数据中心是指对下位机返回的信息进行收集、汇总和处理,并对下位机进行控制和管理的上位机系统。包括完整的计算机硬件设备和具体完整的软件功能。

(3)什么是完全透明的传输?

答:完全透明传输是一个简单的发送过程,无需对IP数据包进行任何操作或更改。一般来说,在完全透明的传输过程中,传输前后数据的格式和内容不会发生变化。远程数据中心接收的数据与现场采集的数据相同。数据在传输过程中不会改变。如果在IP数据包中有任何操作和更改,那么它就不是完全透明的。

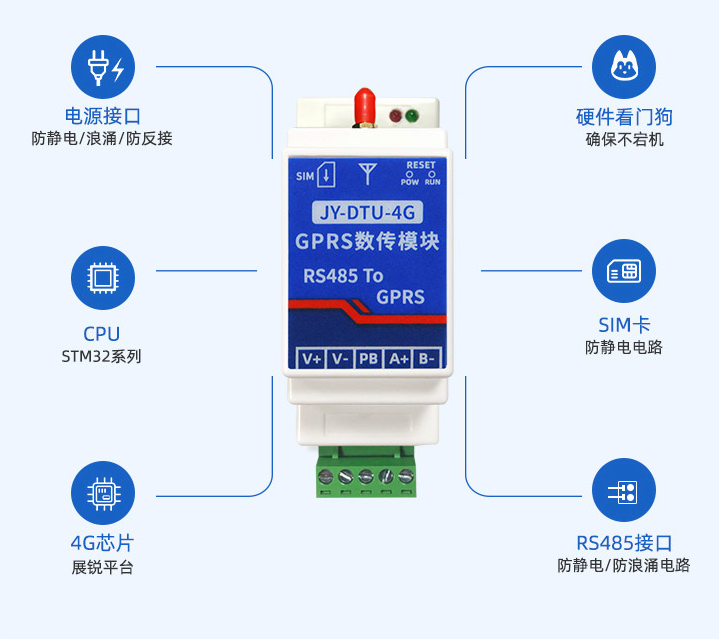

JY-DTU-4G

3.DTU和无线mmodem的区别是什么?

答:首先,应该清楚DTU和无线调制解调器是不同的。

在软件设计中,DTU封装了协议栈的内容,并具有嵌入式操作系统。在硬件上,它可以看作是嵌入式PC和无线接入的结合点。GPRS/CDMA调制解调器是接入GPRS/CDMA分组网络的物理信道。它没有操作系统。它必须连接到计算机(功能类似于有线调制解调器)。PPP拨号连接可以在计算机操作系统上进行。

DTU通常与PC结合使用。从某种角度来看,DTU是嵌入式PC和GPRS/CDMA调制解调器的组合,但不能单独用作调制解调器。完成了数据协议转换和透明传输功能。在使用中,前端采集设备或智能数据设备通常提供标准的数据接口,如RS232、RS485/422等,这些前端用户设备适用于DTU,借助GPRS/CDMA网络平台实现与监控中心的数据通信。GPRS/CDMA调制解调器需要连接到计算机才能实现联网连接。例如,中心站的PC主机可以通过GPRS/CDMA调制解调器接入GPRS/CDMA网络,形成中心站服务器,实现网络监控、数据通信等,DTU难以作为中心服务站使用。

4.DTU测试前应做哪些准备?

答:在测试DTU之前,需要满足以下条件:

(1)公共IP地址或独立域名;

在某些情况下,测试环境中的计算机不能有独立的公共IP地址和域名地址,因为它位于内部LAN中。因此,有必要通过拨号上网获得独立的公共IP。在测试环境中,还可以在路由器上设置DMZ主机映射或端口映射,使计算机能够穿透内联网,使计算机能够用DTU正常响应。

(2)用于开通GPRS数据业务的SIM卡(用于测试GPRSDTU)或用于开通CDMA数据业务的UIM卡(用于测试CDMADTU);

(3)带有9针RS232串行端口的台式电脑或笔记本电脑;

5.系统特性

1.实用性:城市供热站地理位置分散,高信号采集采用4G网络,覆盖范围广。為了保证网络的正常运行,需要使用高增益天线。

2.实时性:采用最新的通信技术和软硬件技术,建立了清晰合理的系统架构,可实现多线程远程并發通信。在几秒钟内,数百台测控终端可实时传输到监控中心进行集中监控和远程调度,实现故障信息的及时报警。

3、可扩展性:系统预留接口,可无限期扩展系统或软硬件模块,便于長期升级维护,延長系统使用寿命。通过更新组件,系统可以一直存在,而不会使整个系统瘫痪,造成大量的投资损失。

4.可维护性:系统可对测控终端执行相应的远程操作命令,包括远程参数设置、远程控制、远程数据读取、远程终端复位、远程测控终端升级等。

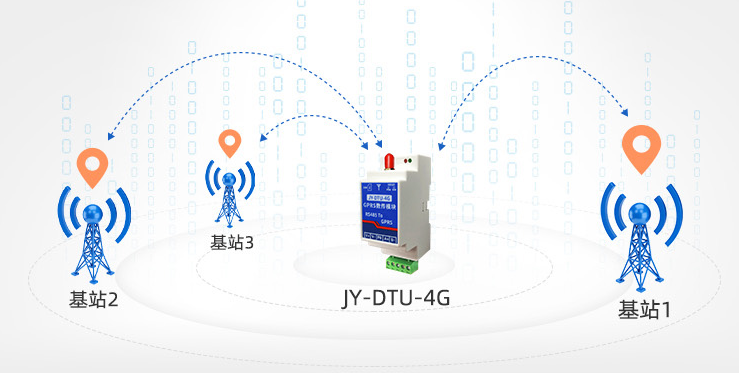

JY-DTU-4G

5、操作简单:系统软件功能完善,模块化、图形化设计,全过程以中文辅助,操作简单方便。

该计算机用于设置和调整DTU的参数。同时,在测试过程中,DTU可以作为虚拟数据源设备连接,通过串口调试工具与主机数据中心进行数据收发。当然,当满足条件1时,此计算机可以同时作为虚拟数据源的上位机数据中心和下位机。但是,在第二个测试目的中,尽量避免这样做,以免怀疑测试本身。

4G DTU可以实现数据远程通信和传输的功能,非常适合用在数据采集点分散、无人值守、位置偏远、无法安装有线通信、城市管网监控、气象、水利、电力等各种环境,使用时不仅很大程度上提高了数据通信的效率,还节省了人力,物理,真正做到了数据通信的快速发展。
