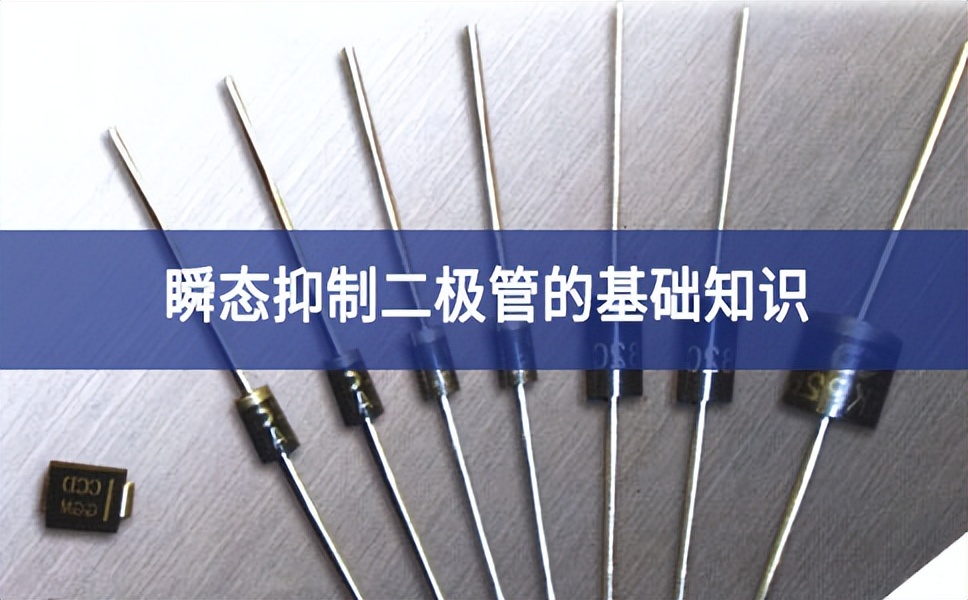

瞬态抑制二极管的基础知识

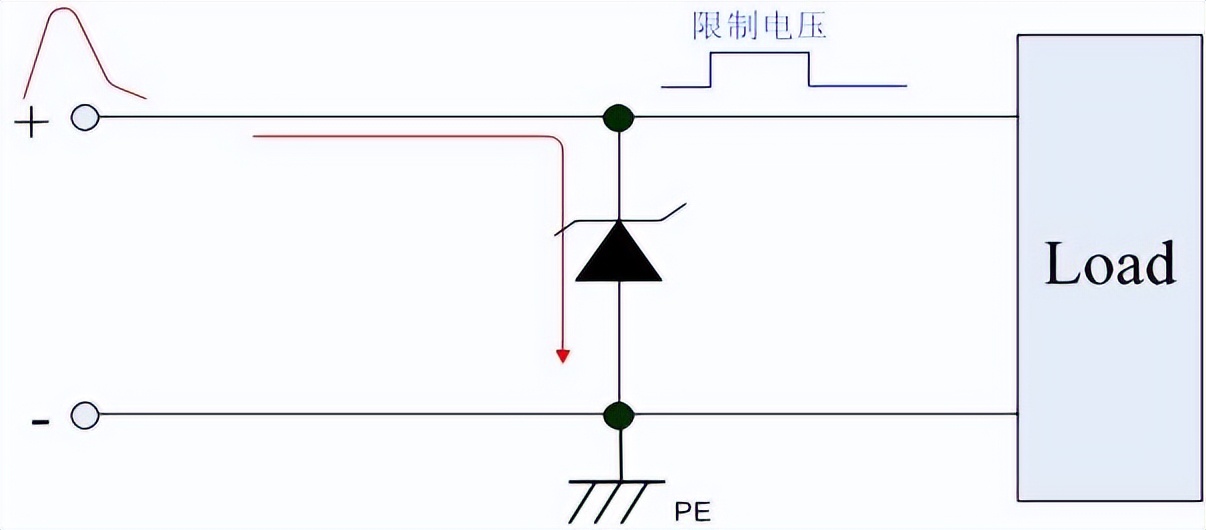

　　瞬态抑制二极管是一种限压型的过压保护器件，也叫TVS，以pS级的速度把过高的电压限制在一个安全范围之内，从而起到保护后面电路的作用。

　　TVS的响应时间可以达到ps级，是限压型浪涌保护器件中最快的。用于电子电路的过电压保护时其响应速度都可满足要求。TVS管的结电容根据制造工艺的不同，大体可分为两种类型，高结电容型TVS一般在几百～几千pF的数量级，低结电容型TVS的结电容一般在几pF～几十pF的数量级。一般分立式TVS的结电容都较高，表贴式TVS管中两种类型都有。在高频信号线路的保护中，应主要选用低结电容的TVS管。

　　瞬态电压抑制二极管(TVS)又叫钳位二极管，是目前国际上普遍使用的一种高效能电路保护器件，它的外型与普通二极管相同，但却能吸收高达数千瓦的浪涌功率，它的主要特点是在反向应用条件下，当承受一个高能量的大脉冲时，其工作阻抗立即降至极低的导通值，从而允许大电流通过，同时把电压钳制在预定水平，其响应时间仅为10-12毫秒，因此可有效地保护电子线路中的精密元器件。

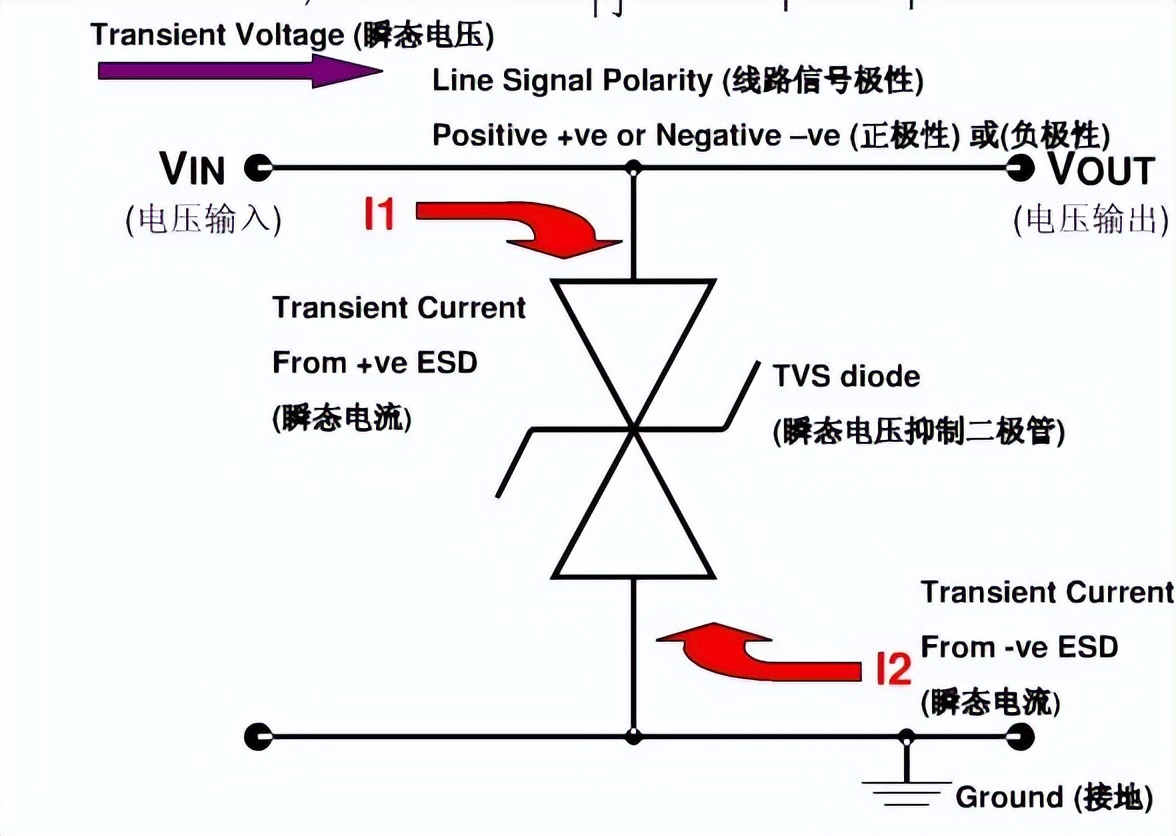

　　瞬态电压抑制二极管允许的正向浪涌电流在TA=250C，T=10ms条件下，可达50～200A。双向TVS可在正反两个方向吸收瞬时大脉冲功率，并把电压钳制到预定水平，双向TVS适用于交流电路，单向TVS一般用于直流电路。可用于防雷击、防过电压、抗干扰、吸收浪涌功率等，是一种理想的保护器件。耐受能力用瓦特(W)表示。

　　瞬态电压抑制二极管的主要电参数

　　(1)击穿电压V(BR)

　　器件在发生击穿的区域内，在规定的试验电流I(BR)下，测得器件两端的电压称为击穿电压，在此区域内，二极管成为低阻抗的通路。

　　(2)最大反向脉冲峰值电流IPP

　　在反向工作时，在规定的脉冲条件下，器件允许通过的最大脉冲峰值电流。IPP与最大钳位电压VC(MAX)的乘积，就是瞬态脉冲功率的最大值。

　　使用时应正确选取TVS，使额定瞬态脉冲功率PPR大于被保护器件或线路可能出现的最大瞬态浪涌功率。

　　瞬态电压抑制二极管的分类

　　瞬态电压抑制二极管可以按极性分为单极性和双极性两种，按用途可分为各种电路都适用的通用型器件和特殊电路适用的专用型器件。如：各种交流电压保护器、 4~200mA电流环保器、数据线保护器、同轴电缆保护器、电话机保护器等。若按封装及内部结构可分为：轴向引线二极管、双列直插TVS阵列(适用多线保护)、贴片式、组件式和大功率模块式等。

　　瞬态电压抑制二极管的应用

　　目前已广泛应用于计算机系统、通讯设备、交/ 直流电源、汽车、电子镇流器、家用电器、仪器仪表(电度表)、RS232/422/423/485、 I/O、LAN、ISDN 、ADSL、USB、MP3、PDAS、GPS、CDMA、GSM、数字照相机的保护、共模/差模保护、RF耦合/IC驱动接收保护、电机电磁波干扰抑制、声频/视频输入、传感器/变速器、工控回路、继电器、接触器噪音的抑制等各个领域。

　　瞬态电压抑制二极管的特点

　　(1)将TVS二极管加在信号及电源线上，能防止微处理器或单片机因瞬间的肪冲，如静电放电效应、交流电源之浪涌及开关电源的噪音所导致的失灵。

　　(2)静电放电效应能释放超过10000V、60A以上的脉冲，并能持续10ms;而一般的TTL器件，遇到超过30ms的10V脉冲时，便会导致损坏。利用TVS二极管，可有效吸收会造成器件损坏的脉冲，并能消除由总线之间开关所引起的干扰(Crosstalk)。

　　(3)将TVS二极管放置在信号线及接地间，能避免数据及控制总线受到不必要的噪音影响。
