热电阻和热电偶的故障检查方法

　　热电阻和热电偶是测温仪表中常用的测量元件，两者都是通过直接接触物体来测量温度的。当然，我们还需要了解两者之间的区别。只有这样我们才能完成测量元件的选择。

　　热电偶和热电阻之间有几个主要的区别。首先，两者在信号上是不同的，热电阻是需要通过温度变成电阻来测量的，通过了解电阻的值，这样就可以理解正确的温度数据; 热电偶是把温度变成热电势的信号来测量温度。所以两者测量的信号肯定是不同的。

　　其次，两者的测温原理也不同。热电阻测温是基于金属导体的电阻值随温度升高而增大的特性。其主要特点是测量精度高，性能稳定。其中，铂热敏电阻的测量精度最高。它不仅被广泛应用于工业温度测量，而且还被制成标准参考仪器。

　　热电偶是由两个不同材料的导体或半导体焊接而成的闭合电路。当两个导体的两个持久点之间存在温差时，它们之间就会产生电动势，从而在电路中形成大小电流。这种现象称为热电效应。

　　第三，分类上也存在差异。现在大部分热电阻大部分是单一金属;热电阻的刻度号包括cu50、PT100、PT1000等，前面的字母表示热电阻的材质，后面的数字表示热电阻的电阻值。热电偶是由两根电线组成的电路，每根电线的两端有不同的元件(称为热电偶线或热电极) ; 热电偶通常被称为“ K”。

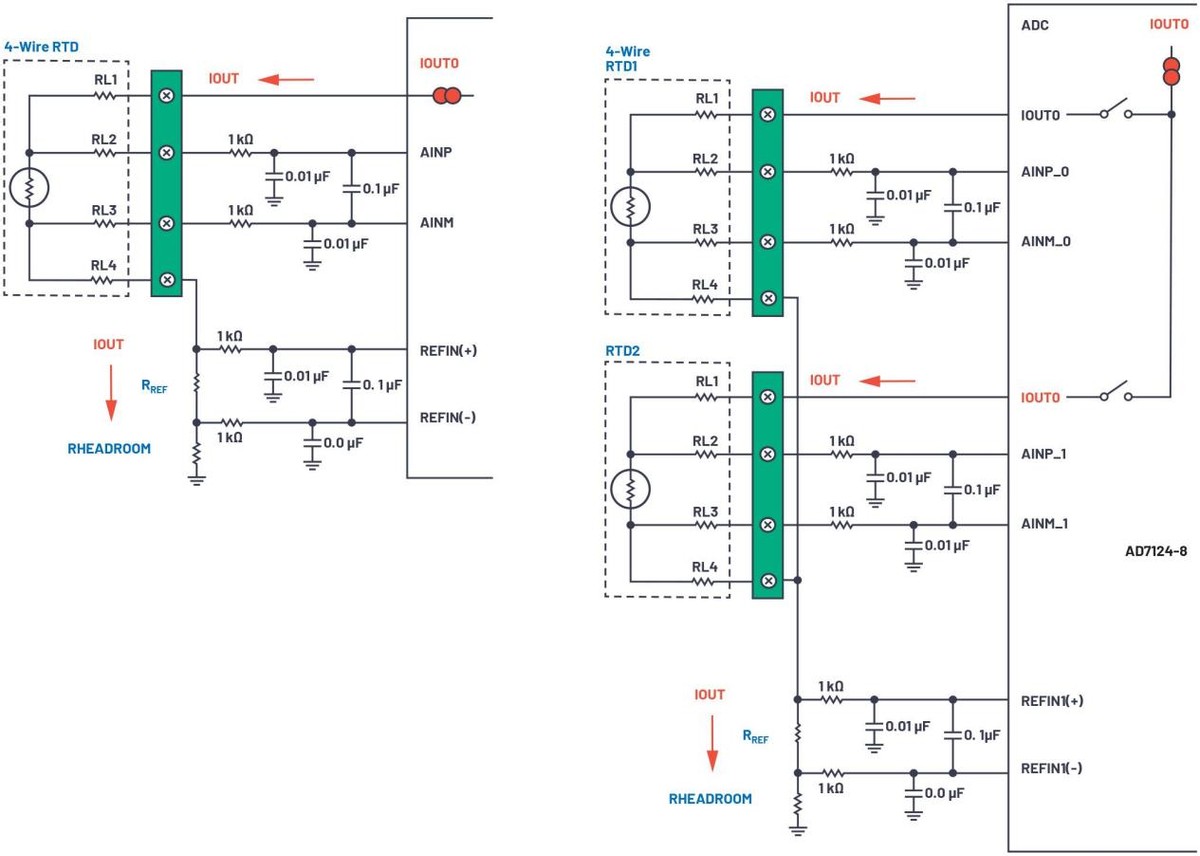

　　最后，连接管理方式进行不同。热电阻目前有两线制、三线制以及四线制三种接线设计方式，我们国家常用的就是通过三线制接线工作方式。这是因为测量热阻的电路通常是一个不平衡电桥。采用一个三线制的话，一根进行导线连接到电桥的电源端，另外通过两根导线可以分别连接到热电阻所在的桥臂及其影响相邻的桥臂。这样可以消除导线电阻带来的测量误差，大大提高测量精度。热电偶都是双线制的;与热电阻的电阻输出不同，热电偶输出MV信号。

　　在选择热电偶或热电阻时，还是要根据需求来选择。只有选择合适的温度传感器，才能准确测量温度。

　　热电阻的故障最简单了，不管什么温度，在检测范围内都有电阻值，也就是肯定既不是0也不是开路，那么经过电路处理(一般串电阻和并电阻)及运放处理后，采样电压既不是0V，也不是开路电压Vref(AD满量程的参考电压)，根据这个就可判断是传感器开路还是短路了。

　　1、温度显示温度低可能是由于热电偶电极短路、热电偶端子积灰集液、补偿线短路或电极变质引起的。也可能是热电偶与显示仪表不匹配，接线极性反转，补偿线与热电偶不匹配，温度控制器没有机械调零。

　　2、温度过高，可能是补偿线或温度控制器的标记与热电偶不匹配，或有直流干扰信号或冷端补偿器与热电偶不匹配，导致热电偶直接燃烧。

　　3、温度数据显示系统不稳定，可能热电偶的接线柱接触社会不良，或者其他线路绝缘层破解发展引起短路、断路、接地。

　　温度数据显示量程上限、显示值偏小及负值或者可以显示系统不稳定。显示范围上限可能存在断路，所以检查线路、热阻和接线。显示偏小或者数据显示系统不稳定及负值，可能发展存在一个短路状态，可检查热电偶的接线柱有没有集尘集液及腐蚀或有脏污，或者其他线路出现破损造成不同短路和接地。也有可能发展存在金属小物质文化或者接线错误。

　　因此具体现场根据企业实际发展情况进行具体问题分析以后再处理，说的笼统难免会有些只言片语。但是控制系统基本上都有故障诊断信息，所以判断会快一点。
