继电器主要产品技术参数

2023-06-16 10:20:17| 来源:聚英电子| | 0

    继电器是电气控制装置,是在输入量的变化满足规定要求时,使被控量在电气输出回路中按预定的步长变化的电器。具有控制系统(也称输入回路)和被控系统(也称输出回路)之间的交互关系。

DAM0606

  通常用于自动控制电路中,实际上是一种用小电流控制大电流运行的“自动开关”。因此在电路中起到自动调节、安全保护和电路转换的作用。

  继电器一般有一个感应机制(输入部分),可以反映某些输入变量(如电流、电压、功率、阻抗、频率、温度、压力、速度、光线等);有一个执行机构(输出部分),可以实现被控电路的“开”和“关”控制;在继电器的输入部分和输出部分之间,有一个中间机构(驱动部分),用于耦合隔离输入量,处理功能,驱动输出部分。

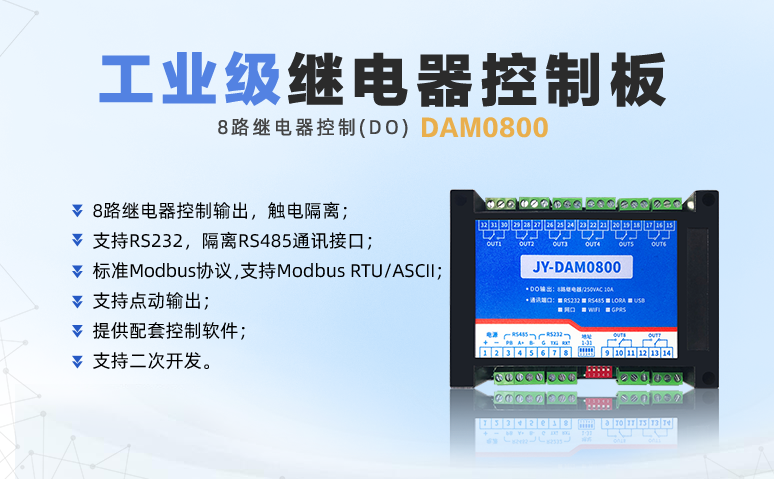

DAM0800

  作为控制元件,继电器具有以下功能:

  1)扩大控制范围:如多触点继电器控制信号达到一定值时,可根据触点组的不同形式,实现多路同时接通、断开和接通。

  2)扩增:比如敏感继电器,中间继电器等。以非常小的控制量,可以控制具有高功率的电路。

  3)积分信号:例如当多个控制信号按规定形式输入多绕组继电器时,通过比较积分达到预定的控制效果。

  4)自动、遥控、监控:如自动装置上的继电器与其他电器一起,可组成程序控制电路,实现自动运行。

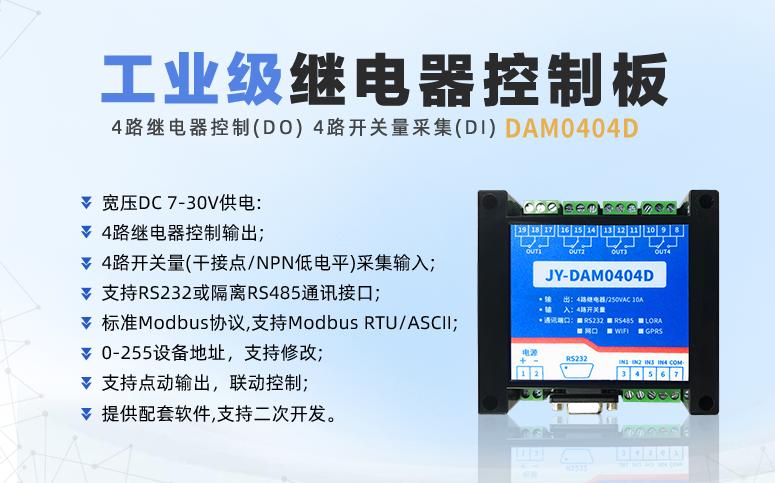

DAM0404D

  主要产品技术参数

  ①额定工作电压:指继电器正常工作时线圈所需的电压。根据继电器的型号,可以是交流电压,也可以是DC电压。

  ②DC电阻:指线圈在继电器时的DC电阻,可用万用表测量。

  ③吸合电流:指继电器能够产生吸合动作的最小电流。控制继电器生产厂家认为在正常使用时,给定的电流必须略大于吸合电流,这样继电器才能稳定地工作。而对于线圈所加的工作电压,一般不要超过额定工作电压的1.5倍,否则会产生较大的电流而把线圈烧毁。

  ④脱扣电流:脱扣动作的最大电流为继电器。当处于吸合状态的继电器电流降低到一定程度时,继电器会回到不通电释放状态,此时的电流远小于吸合电流。

  ⑤触点切换电压和电流:指继电器允许加载的电压和电流。决定了继电器可以控制电压和电流,使用时不能超过,否则继电器的触点容易损坏。
