医疗冷链无线监控系统

　　案例背景

　　近些年来随着社会的进步、经济科技的发展，人们生活、工作和生产水平有了很大的提高。随着科技的发展，医疗水平也同步提高，同时对医用的设备、器材等提出了更高的要求，冷链系统就是其中重要的一环。冷链系统的复杂性决定了，人根本不可能进行实时监控，这样不仅会浪费大量人力资源，同时不容易提前预警，而采用GPRS远程监控方案，可以方便的对分布的冷链系统进行集群化管理，提前预警等。

　　适用范围

　　中心血站、疫苗、特殊药品的远程监控及管理

　　城市水、热、气管网监测系统

　　智能电网配电计量系统

　　油井远程监控系统

　　热电厂远程计量系统

　　气象站数据远程监测系统

　　温度、湿度、粮情监测系统

　　河流水位阀门远程测控系统

　　高压开关远程控制系统

　　气象站数据远程传输系统

　　水源井远程测控系统

　　油井远程监控系统

　　水源井远程监控

　　水文(雨量、水位)远程监测

　　液位、流量、压力远程监测

　　系统组成

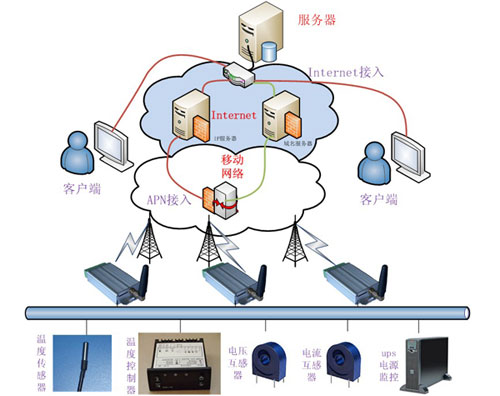

　　医疗冷链远程监控系统主要由调度中心、冷链监控中心、通信平台、冷链远程测控终端RTU、计量测量(温度传感器等)设备、控制设备(温度控制器等)组成。

　　系统功能特点

　　透过远程无线监控系统，可将冰箱(保鲜柜、冷库)里的温度，系统工作运行状态、供电系统电压、电流、UPS电池电压、UPS温度等传回监控中心进行24小时全天候的实时监控，为进一步预防和处理故障提供有力的根据;当发现温度、电压、电流异常提前预警;出现断电情况切换至ups电源供电等。

　　硬件及软件支持

　　A、硬件描述

　　采用我公司的RTU4100-L.

　　产品介绍

　　一、 产品特点

　　3.7V锂电池供电方式

　　提供RS232和RS485通信接口

　　超低功耗，待机电流可低至25-35µA，适合在野外长期工作

　　多种待机工作模式可自定

　　支持服务器配置时间

　　支持modbus ASII、RTU协议

　　支持自定义握手包和心跳包

　　具有唯一ID号

　　只采用自动唤醒模式 待机模式下可达到3uA-4uA。

　　定时采集4路传感器信息，并存储与FLASH中

　　定时与服务器联机，上传采集数据

　　二、相关资料

　　通用DTU4100说明书

　　低功耗配置软件

　　DTU配置软件

　　超低功耗GPRS说明书

　　三、工作流程

　　平时待机

　　定时采集时间到，唤醒设备，采集数据，存储采集数据，待机。

　　定时回传时间到，唤醒设备，联机服务器，上传数据，待机。

　　支持按【星期】，【小时】，【分钟】，【间隔时间】4种待机方式

　　遇到报警情况马上开机给服务器回传数据;

　　遇到紧急报警情况可以按照预先设定的短信内容给8个人发短信;

　　【间隔时间】 可配置为0-65535秒 间隔。

　　【星期】模式可精确到一星期中每天的分钟时刻，可配置为1-7个时间点，实现定点唤醒。

　　【小时】模式可精确到每天中的分钟时刻，可配置为1-7个时间点，实现定点唤醒。

　　【分钟】模式可精确到每小时中的分钟时刻，可配置为1-7个时间点，实现定点唤醒。

　　四、功耗计算

　　RTU-L 系列主要分为三种工作模式

　　定时模式、报警模式、联网模式

　　工作模式功耗作用

　　定时模式(3—4)uA只能定时唤醒工作

　　报警模式(20—33)uA可以外部触发唤醒

　　联网模式80mA一直联网模式

　　本方案采用的方案为 报警模式+联网模式相结合的模式

　　如果每次联网通讯时间为2分钟，1节10Ah的电池可以工作的时间为：

　　计算方式：

　　假设一直联网，可以工作时间为：10000/80=125小时=7500分钟=3750次数

　　假设每天的联网次数为1次，则工作时间为 3750天

　　假设一直处于报警模式下，一年的消耗电流为：33*24*365 uA= 289080uA = 289mA ，约占总电量的1/34

　　B.软件功能

　　a)、远程监测冰箱(保鲜柜、冷库)里的温度，系统工作运行状态、供电系统电压、电流等;

　　b)、远程监测UPS系统工作运行状态、UPS电池电压、UPS温度等。

　　c)、支持各种监测信息、控制信息、报警信息、操作信息的存储和历史记录查询。

　　d)、生成各种数据报表及数据曲线。

　　C.软件截图

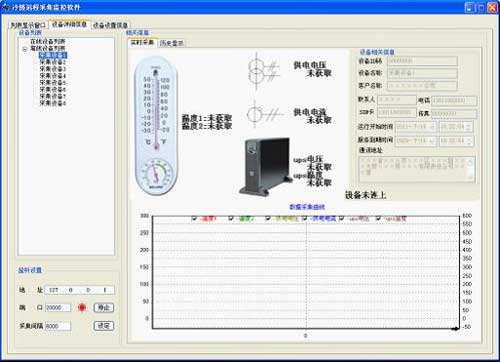

　　实时显示

　　1)、左侧设备列表显示出当前在线和离线设备的信息，当设备联网后，将从“离线设备列表”进入“在线设备列表”，设备长时间不在线将从“在线设备列表”进入“离线设备列表”;

　　2)、右上角显示设备编号、用户名称、联系人、运行日期、系统服务到期日期、电话、传真、手机、地址、SIM卡号等信息;

　　3)、左上角显示冷链系统温度、电压、电流信号、UPS系统工作运行状态、UPS电池电压、UPS温度等;

　　4)、窗口下面实时显示冷链系统温度、电压、电流信号、UPS系统工作运行状态、UPS电池电压、UPS温度等曲线;

　　5)、中部文字提示当前设备登陆时间，采集回传数据的最后时间;

　　历史记录

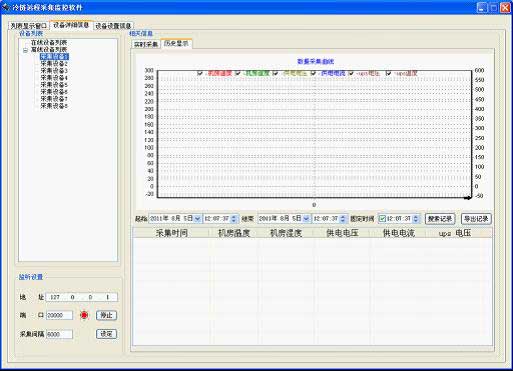

　　1)用户可以根据时间段来搜索历史记录;

　　2)历史记录将以曲线形式绘制在窗口上面，历史记录可以以列表的形式显示在窗口下面，通过历史记录可以查看设备运转状态和相关趋势;

　　3)同时查询的历史记录可以导出为excel表格;　　

　　组态软件效果图

　　用户可以根据需要通过组态软件来定制程序，这样界面表现形式更为灵活;

　　D.优势特点

　　现场出现电压、电流、温度、超限、设备保护等状况时，现场控制器可发送报警短信通知相关人员。

　　节约管理现场的人力资源。
