冷链监控系统

　　冷链监控系统

　　冷链监控系统主要用于冷冻冷藏产品、对温度要求严格检测的安全监控领域，为冷藏产品在生产、运输、配送、储藏等环节的温湿度环境信息提供监控、预警、分析、数据存储等服务。

　　该冷链监控系统基于无线物联网技术进行实时采集环境的温湿度信息，主要采用RTU终端设备和冷链采集器，并通过GPRS网络或ROOT上传到系统监控平台。通过系统监控平台上的实时数据变化，管理人员可全面掌握冷藏物品的环境信息，方便决策者做出判读和决策。

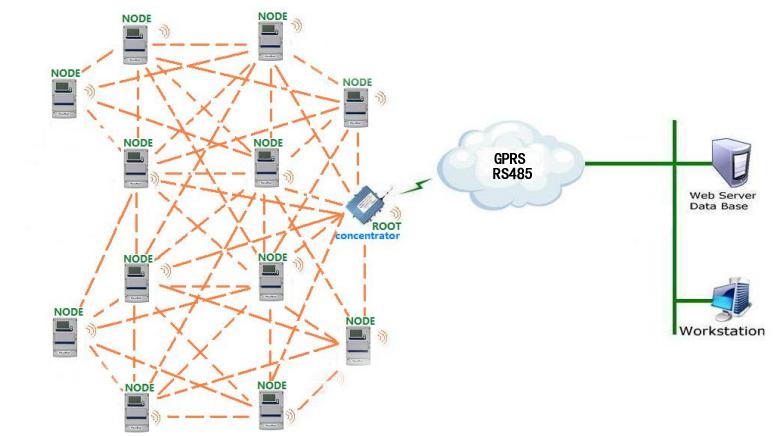

　　系统示意图：

　　系统特点：

　　1、无线组网

　　本冷链监控系统的采集节点使用无线方式进行组网，具有自动调频、多径路由、纠错编码、错误重发、自适应速率等机制，能最大限度的保证数据传输的可靠性和稳定性。

　　与有线组网相比，无线组网不论在新系统的安装难度和安装成本上还是在旧系统的升级改造上都有极大的优势。

　　2、超低功耗

　　本监控系统的采集节点使用电池供电即可，设备的工作电流主要包括控制芯片和射频传输两部分。

　　控制芯片工作电流：1.3mA 休眠电流：3uA

　　射频传输工作电流：25mA 休眠电流：0.5uA

　　按照设备每5分钟工作1次，每次工作1s计算，每小时的耗电量为0.09mA/h，一年的耗电量约790mA/h，也就说只要一节1600mA/h的电池就可以让设备工作2年。

　　系统主要设备

　　1、集中器：

　　该系统采用的集中器为RTU终端，相当于设备“黑盒子”，它负责现场数据采集、存储、传输、控制，是整套系统现场实现的硬件基础。RTU6640与上位机的通讯接口有GPRS和RS482两种：

　　GPRS适用于远程环境监控，如冷链的物流环节。

　　RS485适用于本地环境监控，如冷链的生产、存储环节。

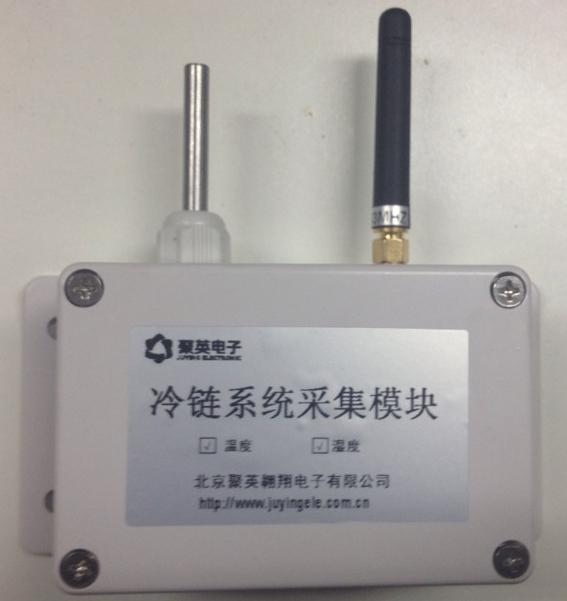

　　2、冷链采集器：

　　采集器负责现场数据的采集上传，他有两种工作模式。

　　定时唤醒

　　在该模式下，设备每间隔一段时间(如5分钟)唤醒一次，在完成环境信息的采集上传任务后进入低功耗模式，直到下次唤醒。

　　定点唤醒

　　在该模式下，设备由现场的集中器进行唤醒，集中器既可以全网络唤醒也可以唤醒指定的设备。设备在完成环境信息的采集上传任务后同样再次进入低功耗模式。
