油田远程监控系统

　　案例背景

　　近些年来随着社会的进步、经济科技的发展，人们生活、工作和生产水平有了很大的提高。石油在人们的生产、生活中起到了至关重要的作用，石油的高效采集、生产有助于促进社会的和谐进步。我国油田油井数量多且分布范围，分布比较零散，目前大多采用人工巡井方式，由人工每日定时检查设备运行情况并记录采油数据。这种方式必然增加工人劳动强度，并且影响了设备监控与采油数据的实时性，甚至准确性。当抽油机、电泵出现故障时不能及时发现，得不到有效监控，防患和控制。考虑到这些情况，采用GPRS监控最为合适。

　　适用范围

　　该系统适用于油田、油井的远程监控及管理。

　　系统组成

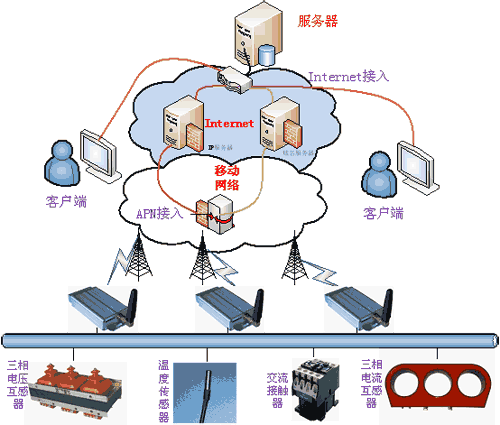

　　油田、油井远程监控系统主要由调度中心、油田油井监控中心、通信平台、油田油井远程测控终端、计量测量(三相电压互感器、三相电流互感器、温度传感器等)设备、控制设备(交流接触器)组成。

　　系统功能特点

　　油田、油井远程监控系统远程采集抽油机三相电压、电流、有功功率、功率因数、日用电量、累计电量;远程采集油井井口回压、井口温度、光杆载荷、停机等参数， 对抽油机井停机、参数越限、抽油杆断脱、抽油杆卡死等异常状况给出报警信息。

　　硬件简介(RTU6100)

　　1)宽电压供电范围：7V-30V，适合工业场合;

　　2)带RS232、RS485(232也转为485的情况下，可以有两路485)，可以轻松配置可组建RS485网络;

　　3)6路AD模拟量输入(12位)，输入电压为0-30V，也可以测量4-20mA工业电流信号，AD模拟量适合于采集各类传感器信号;

　　4)6路继电器输出控制、4路光耦输入输出控制(输入和输出的位数自选)，可以用于输入、输出的场合，如电机的启动等;

　　5)传输支持多种协议，我公司自定协议和Modbus协议(ASCII、RTU、Modbus TCP)完美支持，Modbus协议完美支持组态;

　　6)数据传输采用GSM模块可实现功能：

　　GPRS断线自动重连;

　　根据需要最多可同时连接6个中心服务器;

　　支持固定IP、域名解析和APN专网的寻址方式;

　　支持TCP、UDP、PPP、ICMP、DNS、FTP等协议;

　　减少布线的成本和施工的麻烦;

　　支持短信数据传输、短信参数配置功能;

　　支持电话和短信唤醒功能;

　　7)支持专用软件进行本地和远程参数配置及维护;

　　8)支持本地和远程固件升级;

　　软件截图

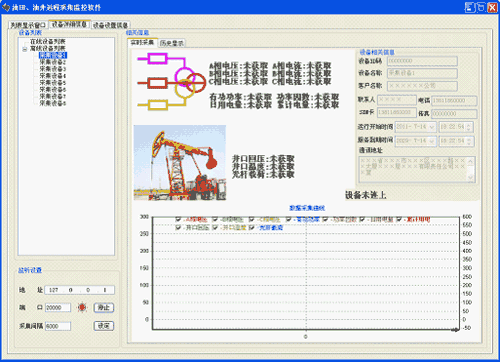

　　实时显示

　　1)左侧设备列表显示出当前在线和离线设备的信息，当设备联网后，将从“离线设备列表”进入“在线设备列表”，设备长时间不在线将从“在线设备列表”进入“离线设备列表”;

　　2)右上角显示设备编号、用户名称、联系人、运行日期、系统服务到期日期、电话、传真、手机、地址、SIM卡号等信息;

　　3)左上角显示抽油机三相电压、电流、有功功率、功率因数、日用电量、累计电量，油井井口回压、井口温度、光杆载荷、工作状态等信息;

　　4)窗口下面实时显示抽油机三相电压、电流、有功功率、功率因数、日用电量、累计电量，油井井口回压、井口温度、光杆载荷等曲线;

　　5)中部文字提示当前设备登陆时间，采集回传数据的最后时间;

　　历史记录

　　用户可以根据时间段来搜索历史记录;

　　历史记录将以曲线形式绘制在窗口上面，历史记录可以以列表的形式显示在窗口下面，通过历史记录可以查看设备运转状态和相关趋势;

　　同时查询的历史记录可以导出为excel表格;

　　组态软件效果图

　　用户可以根据需要通过组态软件来定制程序，这样界面表现形式更为灵活;

　　优势特点

　　◆ 现场出现电压、电流、温度超限、设备保护等状况时，现场控制器可发送报警短信通知相关人员。
