液氧储罐监控方案

　　一、系统概述

　　液氧远程监控系统，是一种软件与硬件相结合的自动化网络式管理系统。系统设计是在设备上安装一个流量计，实现对液氧输出压力、温度、瞬时流量及累计流量的采集;储槽容量和罐体液位、罐体压力分别采用4-20mA差压计和压力控制器采集而得到，通过RTU经GPRS上传至服务器，通过聚英电子工程师实现液氧管理与监控的自动化和一体化。

　　2012年，我公司已成功为壳牌统一北京区工厂设计储罐信息管理系统，投入使用并运行良好，投入使用并运行良好，取得壳牌统一北京区公司的赞誉。

　　二、系统组成

　　1、本系统主要由以下几部分组成：

　　监控中心：计算机、液氧监控系统软件;

　　通信网络：基于移动或者电信的通信网络平台;

　　RTU4100：采集液氧流量计、4-20mA差压计和压力控制器信号，通过GPRS网络传输到监控中心;

　　测量仪表：液氧流量计、4-20mA差压计和压力控制器;

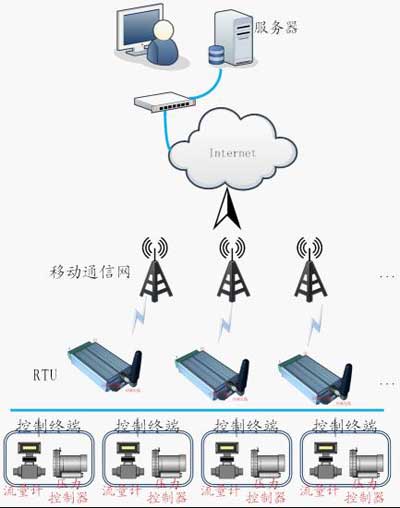

　　2、系统结构图：

　　三、硬件简介

　　1、RTU4100简介：

　　宽电压供电范围：5V-30V;

　　带RS232、RS485;

　　4路模拟量输入，采集精度: 12bit

　　传输支持多种协议，我公司自定协议和Modbus协议(ASCII、RTU、Modbus TCP)完美支持;

　　数据传输采用GSM模块可实现功能：

　　GPRS断线自动重连;

　　根据需要最多可同时连接多个中心服务器;

　　支持固定IP、域名解析和APN专网的寻址方式;

　　支持TCP、UDP等协议;

　　支持的节点数，只要服务器资源允许，理论上不限;

　　减少布线的成本和施工的麻烦;

　　支持短信数据传输、短信参数配置功能;

　　支持电话和短信唤醒功能;

　　支持专用软件进行本地和远程参数配置及维护;

　　支持本地和远程固件升级;

　　利用4路模拟量输入采集4-20mA差压计和压力控制器信号，利用RS485接口接上流量计，通过RTU的GRRS功能转发相关数据，这样极好的解决了各个设备的统一收发问题。

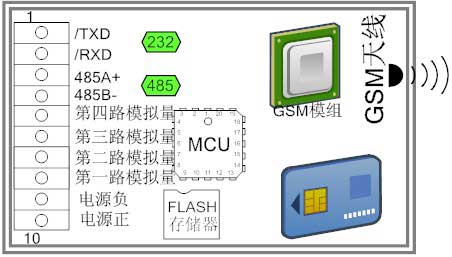

　　2、内部结构图：

　　四、软件简介

　　1、采用GPRS发送方式和中心软件通信。

　　2、监控中心系统软件采用Microsoft Windows平台(系统正版Windows XP软件，以及Windows数据库软件由需方自己购买)，中文界面，可以方便添加新的客户及更改用户资料(其中包括罐体设备名称、地址、联系人、电话、储槽容量);

　　3、 主画面用列表形式显示各种量，其中包括储槽容量、罐体液位、罐体压力、流量计压力，流量计温度，流量计瞬时流量、流量计累计流量;

　　4、每个储槽界面可以显示储槽当前的状态信息，客户名称、地址、联系人、电话、储槽容量、罐体液位、罐体压力、流量计压力，流量计温度，流量计瞬时流量、流量计累计流量，采集时间间隔、历史趋势图等;

　　5、液位下限报警处理：监控中心采集到数据后，自动对数据进行更新处理，有报警时，相应储槽列表产生颜色变化及电脑主板蜂鸣器报警提示。

　　6、有报表数据导出功能;

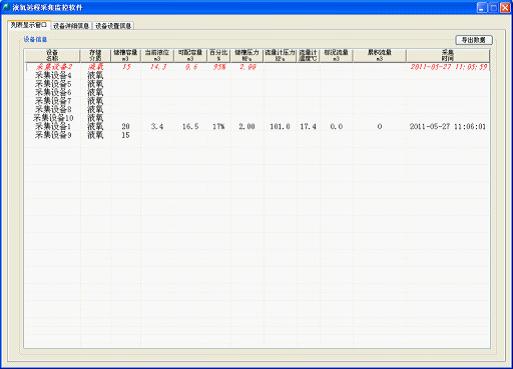

　　1-列表预览界面

　　主要显示各个设备的设备名称、存储介质、储槽容量、当前液位、可配容量、百分比、储槽压力、流量计压力、流量计温度、标况流量、累积流量、采集时间等信息，当储槽的液位低于储槽的10%或者高于储槽的90%的容量时，相关数据变红，点击即可转到相关设备的详细信息。

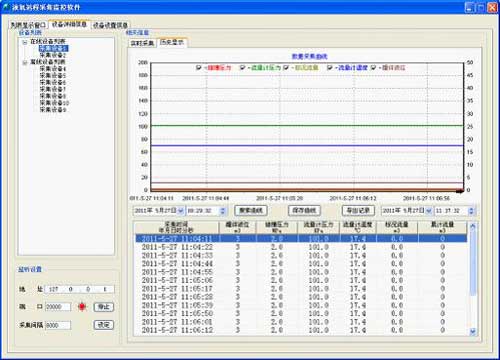

　　2-实时显示和历史显示

　　主要显示存储介质、储槽容量、当前液位、可配容量、百分比、储槽压力、流量计压力、流量计温度、标况流量、累积流量、采集时间等信息通过图表显示出来，由于存在几种情况，故显示状态也不一样。

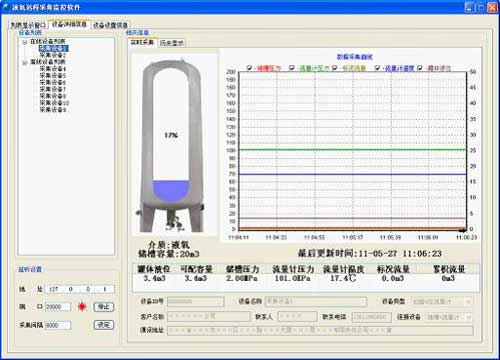

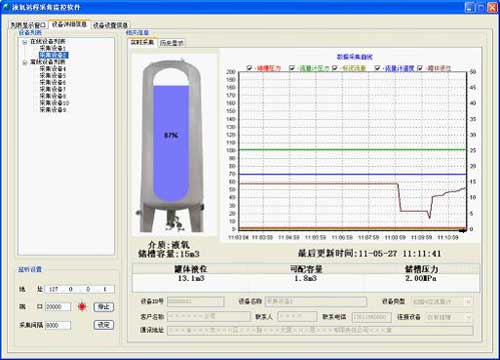

　　储槽和流量计均存在的实时显示界面

　　储槽和流量计均存在的实时历史曲线界面

　　仅储槽存在(未报警)的实时显示界面

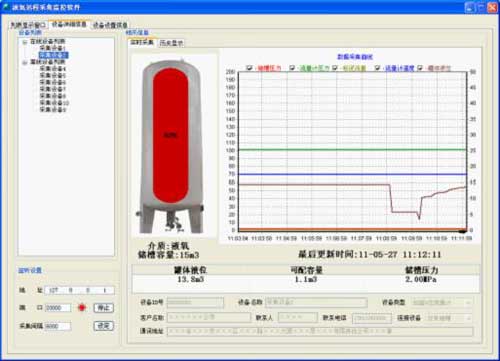

　　仅储槽存在(报警)的实时显示界面

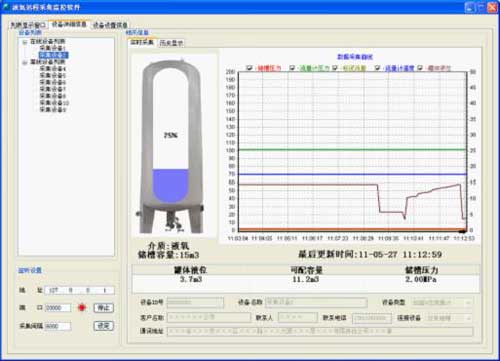

　　仅储槽存在(报警后恢复正常)的实时显示界面

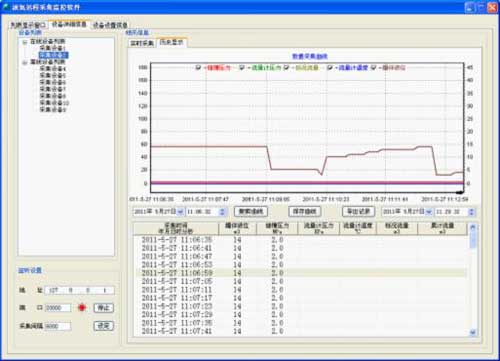

　　仅储槽存在的历史显示界面

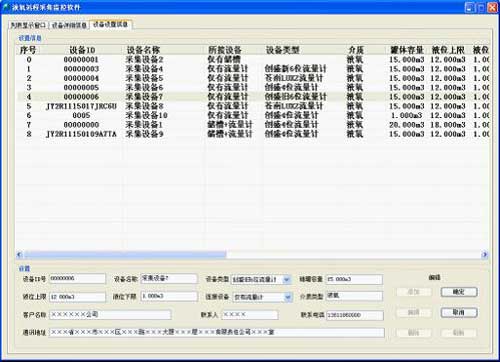

　　3-设备设置信息

　　主要用于设置设备的设备ID、设备名称、所接设备、设备类型、介质、罐体容量、液位上限、液位下限、客户名称、联系人、联系电话、通讯地址 等相关信息。设备设置信息可以进行添加、修改、删除等操作。

　　五、系统特点

　　实时性强，可以达到实时监控的目的;

　　采用无线GPRS网络，减少了布线成本，可以更好的扩展网络，利于系统扩展;

　　本系统是完全定制，考虑到了用户的需求。

　　六、系统应用

　　本系统可以应用到各种气体的相关检测领域。
