城市排水监控解决方案

        城市排水监控系统基于GIS地图技术，聚英物联网平台，通过智能物联网终端实时采集排水管网运行中的液位、流速、流量，排水井盖的真 实情况，城市低洼地段积水、河道水位情况及相关视频等数据，通过可视化方式进行平台监控，实现城市内涝预警与排水监控。

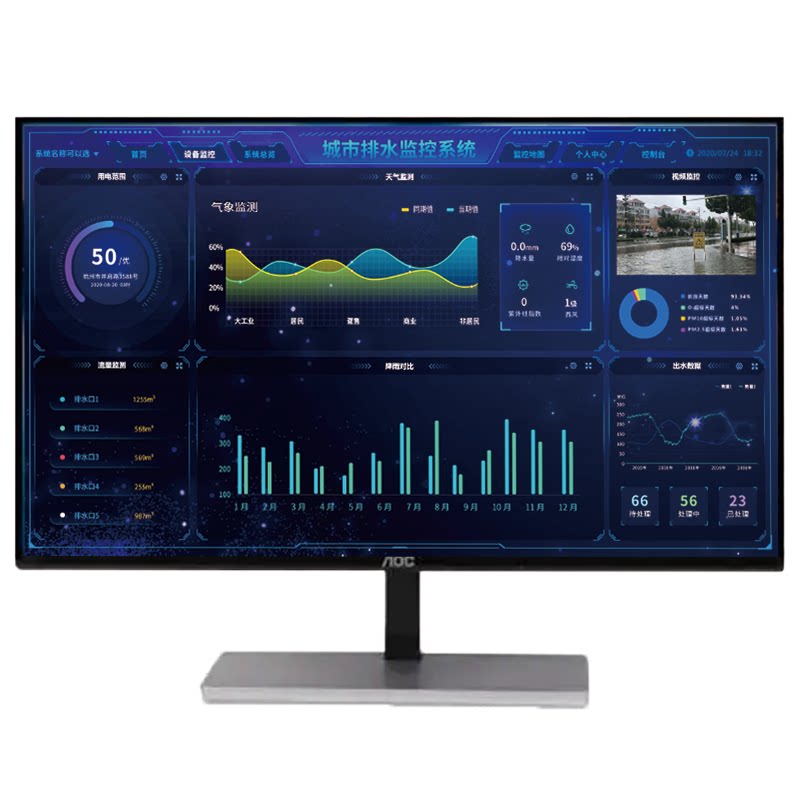

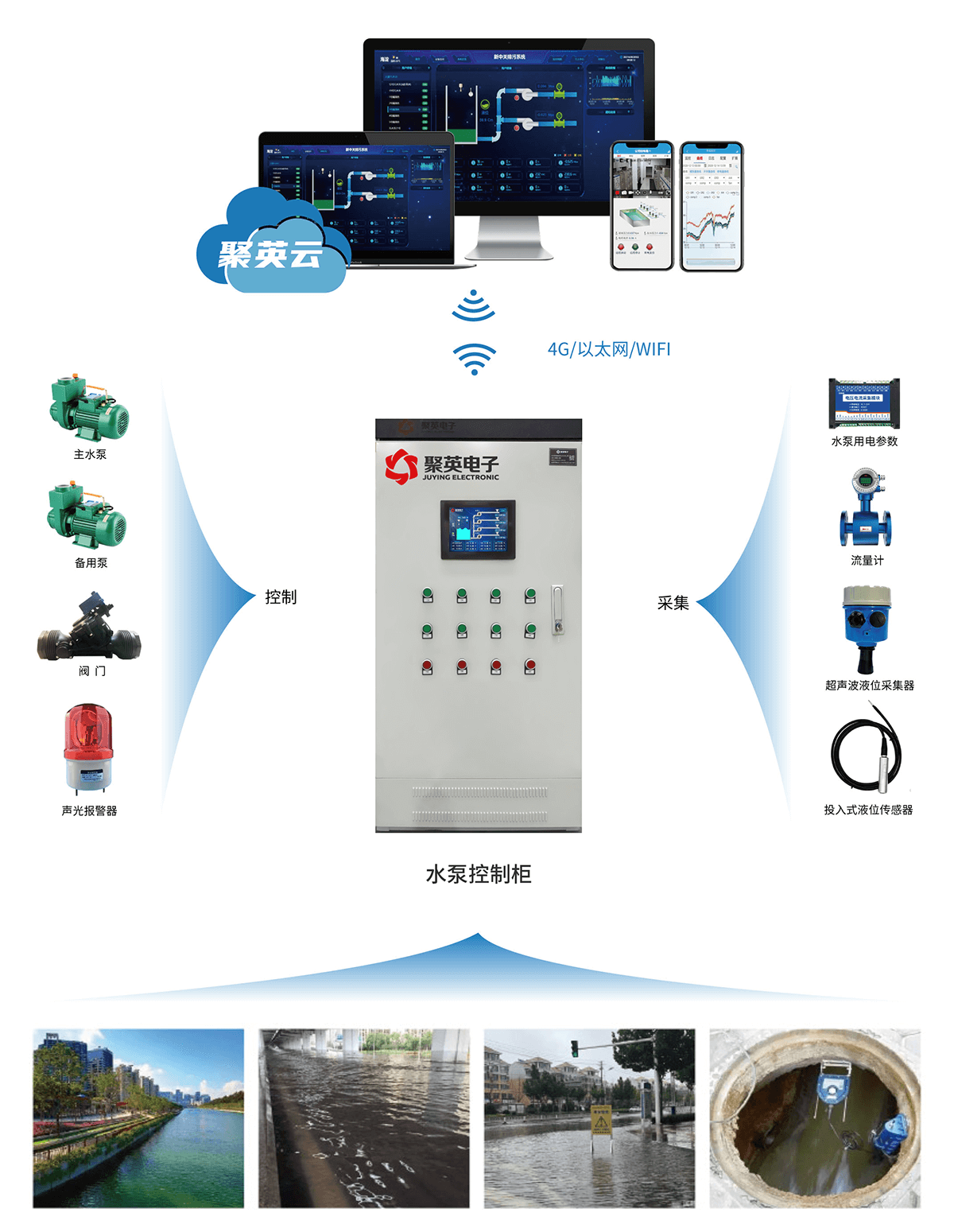

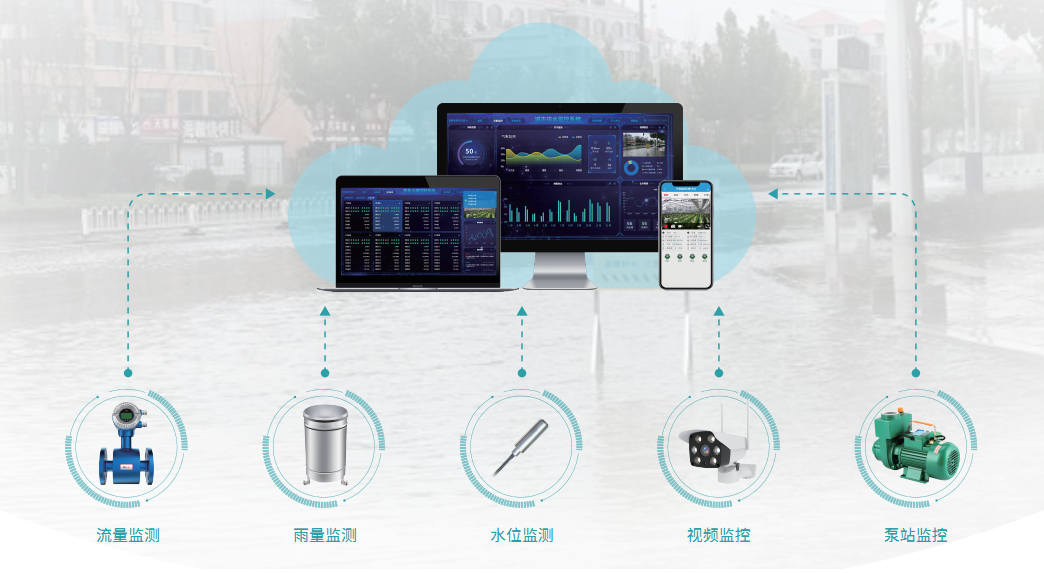

通讯架构

　　城市排水监控系统基于GIS地图技术，智慧水利云平台，通过智能物联网终端，实时采集排水管网运行中的液位/流速/流量、排水井盖的及时情况/城市低洼地段积水、河道水位情况及视频画面等数据，通过可视化方式进行平台监控，实现城市内涝预警与排水监控。

　　以流量监测仪器为核心，运用现代传感技术、自动测量、自动控制技术、计算机应用技术、以及通讯网络所组成的一个综合性的在线监管系统，可以实现对城市排水管网中的实时监测、及时调控，并利用数据辅助排水系统的管理与维护。

功能说明

　　1、实时监测

　　通过大量的液位传感器、雨量传感器、压力传感器、电参数采集模块等感知设备，及时获取各排水管网的流量/流速、降雨量、低洼地道桥水位、河道水位、排水口压力、提升泵等泵站的启停状态、电流、电压、工作频率等数据，以及重点监测地点的视频监控画面;

　　2、调控设备

　　根据实时采集的液位、降水量等参数，云平台远程调控排水泵站的启停，实现智能排水防涝，并对城市排水防涝能力进行实时评估;

　　3、设备保护

　　对水泵等用电量较大的设备，设备状态保护，当工作电压、电流出现缺相、超流时，触发保护机制，暂停启动泵站，并向管理者上报;

　　4、GIS巡检

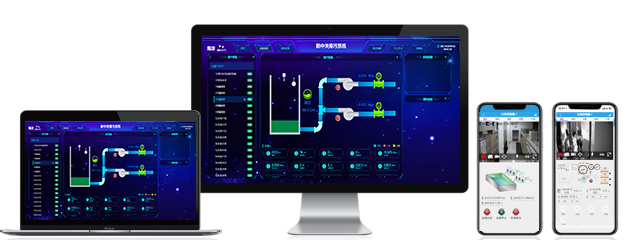

　　基于GIS地图技术，以可视化的方式显示各监测点地理信息，及监测的各类数据。组态工艺仿真界面，动态展示各监测点的运行场景;

　　5、自动报警

　　当监测数据发生异常、数据达到设定的报警值、水泵等设备出现故障时，智慧水利云平台通过平台/短信/电话等方式进行远程预警，通知指定管理员;

　　6、历史记录

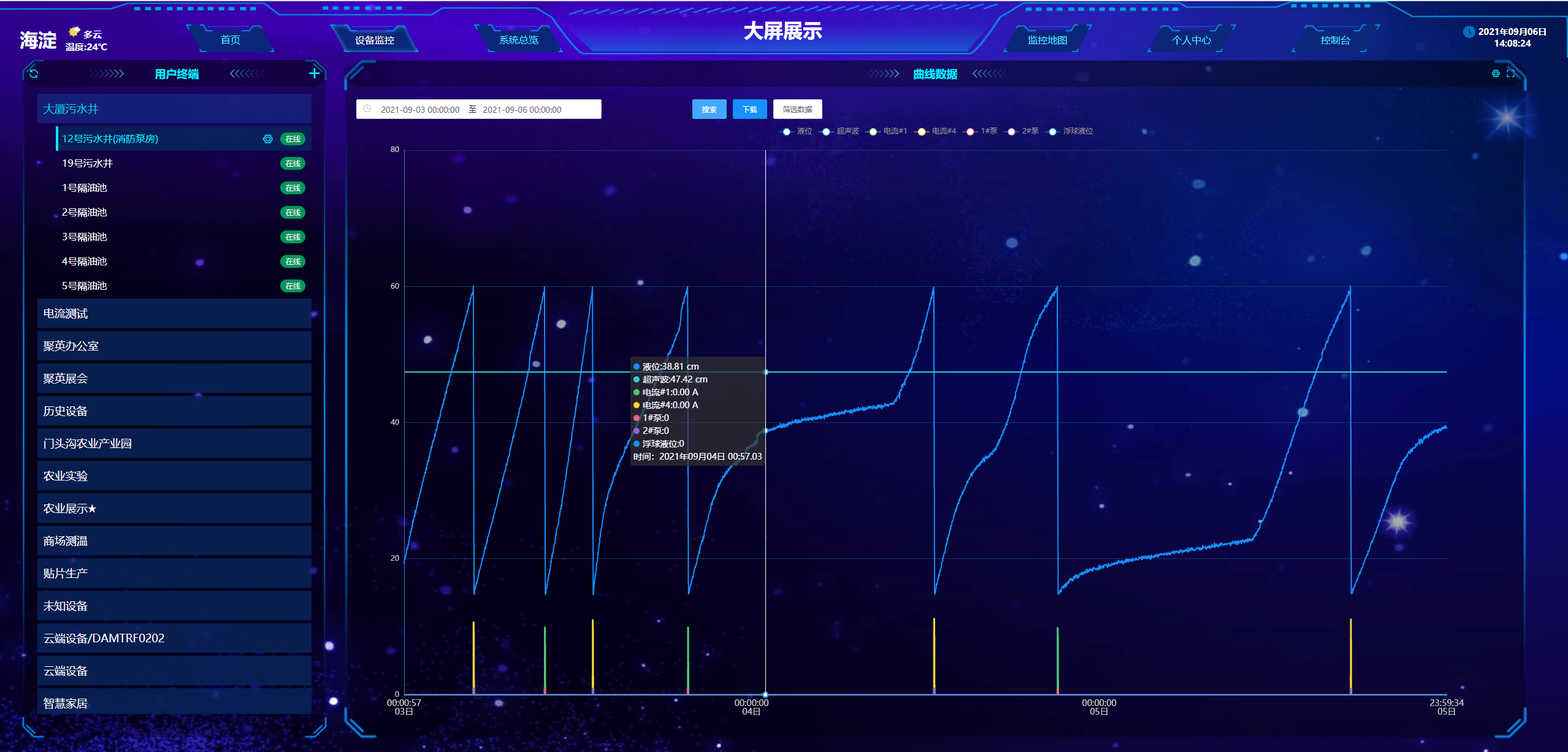

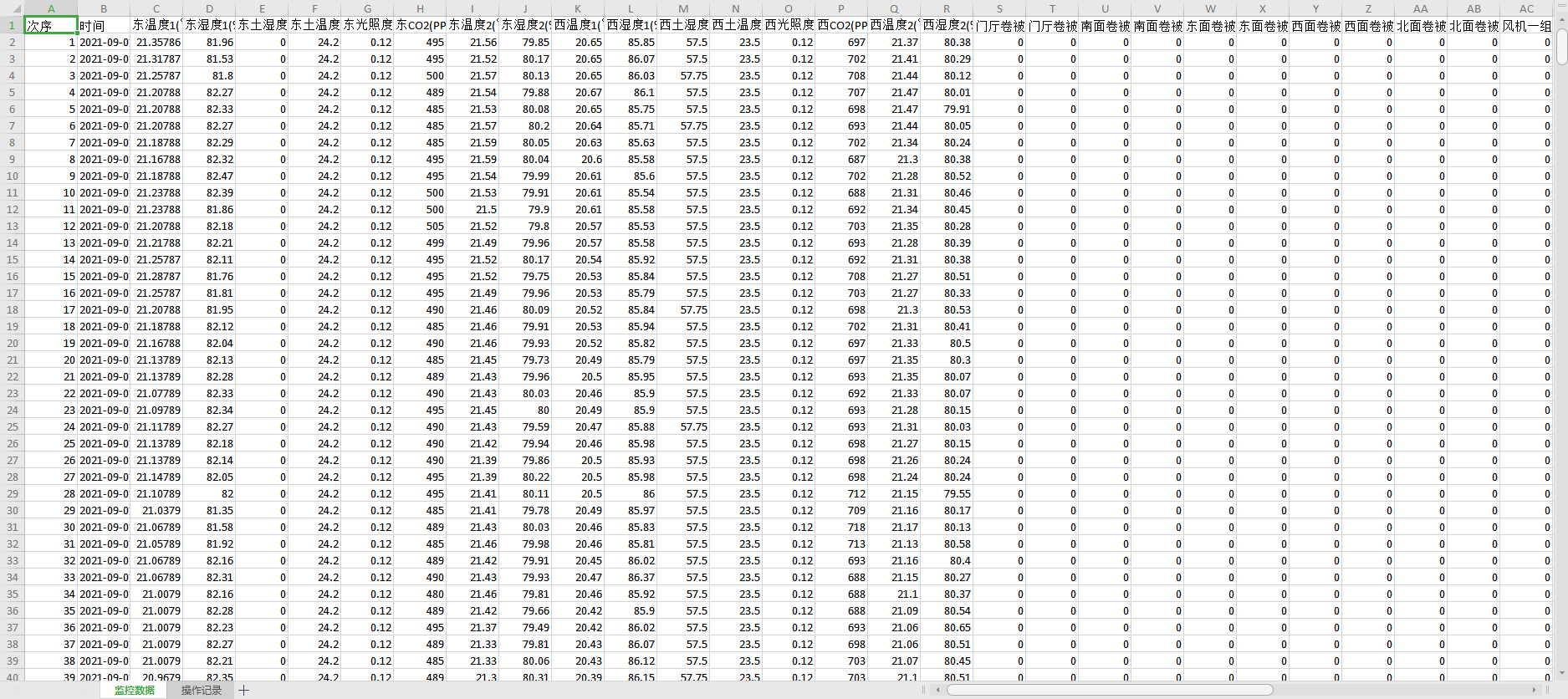

　　各采集数据、水泵启停操作、报警通知前后数据及操作、账号登录记录等数据自动存储在云平台，其中采集数据存储频率以一分钟一次频率进行，生成曲线图便于分析查找，随时下载查询曲线分析图及导出数据记录报表;

　　7、云策略控制

　　管理者通过手机电脑APP、电脑网页等平台添加控制逻辑，用于排水系统的设备启停、状态预警等。灵活配置调度规则、时间规则，联动各排水泵等设备，支持70组规则条件叠加执行;

　　8、账号管理

　　根据运维人员的职责、区域不同，可对登录云平台人员分组授予管理、编辑、操作、只读等权限，分组管理;

　　9、集中监控

　　栅格式布局，集中监控多个泵站、多水泵等设备的工作运行数据，统一展示在云平台、监控中心大屏等，一目了然;

　　10、开放性

　　可接入排水管网、河道液位、气象环境、污水泵站等监测数据，整合各项数据完善城市排水监控系统，科学调控排水设备;

系统特点

　　集成度高

　　城市排水在线监测系统集成了河道/低洼处液位监测、下水道水质/水位监测、排水管网流量监测、泵站环境/视频/能耗/状态监测、巡检、泵站智能调控、自动报警等功能为一体的整体解决方案，联动调控、集中监控;

　　扩展性强

　　支持扩展接入硬件设备，采用冗余扩展设计，可根据实际需求接入多类型/数量的传感设备或控制终端。云平台支持接入气象环境监测系统、泵站监控系统等数据，完善排水监测系统的数据整体性;

　　实时性高

　　采集设备获取的数据，以一分钟一次的频率，同步到云平台。采用4G、PGRS、LORA等方式无线传输，传输距离远、信号强度高、信号覆盖广、数据传输稳定，系统安装部署不受网络环境限制;

　　耐用性强

　　结合安装点实际环境，传感器、采集模块、智能阀门等硬件设备采用防爆、防水、防尘等设计，使用寿命长，安装简单，低功耗稳定运行;

　　易用性

　　云平台全中文操作界面，人机交互，可接入监控中心大屏等终端设备，也可通过手机/电脑APP、电脑网页端，随时随地查看数据、调整策略等，使用简单;

方案价值

　　排水管网及流量流速监测、雨量监测、低洼地道桥水位监测、河道水位监测、排水 口监测、视频监控;

　　远程监控排水泵站，实现智能排水防涝，并对城市排水防涝能力进行实时评估; 基于GIS地图技术，以可视化的方式显示各监测点地理信息及监测的各类数据;

　　当监测数据发生异常时，通过平台/短信/电话等方式进行远程预警，通知管理员;

　　实时记录监测点各项数据，保存在云端平台，可随时下载查询曲线分析图及导出数 据记录报表。
