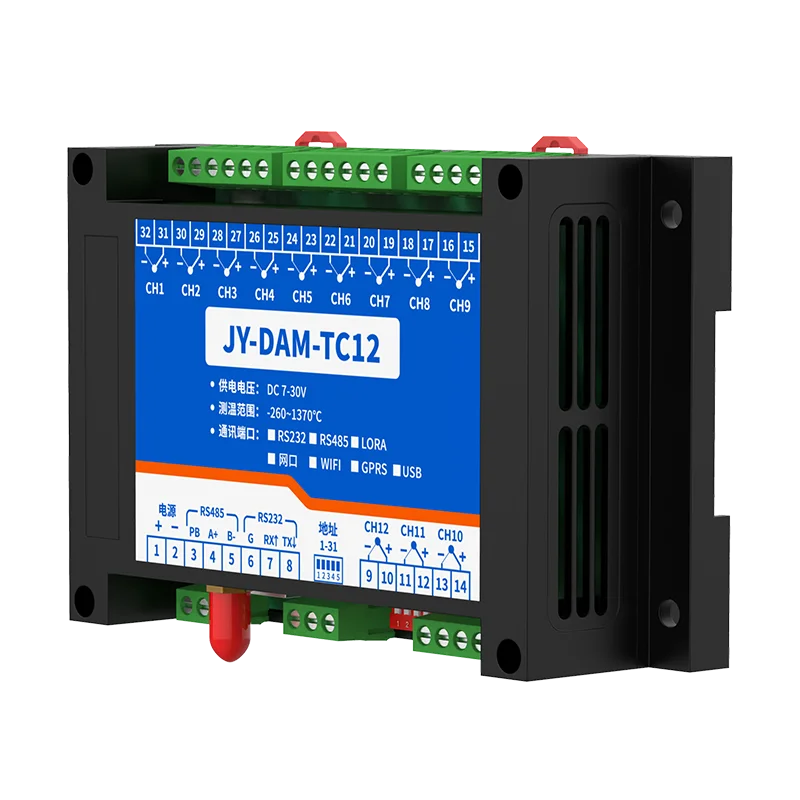

一、产品说明

DAMTC12设备是我公司云系列设备中网络版的一种，设备通过连接Internet广域网来进行通讯，使用我司配套的云平台软件可实现远程采集温度数据的功能，每个设备具有唯一ID号方便用户进行二次开发使用。

二、产品特点

• 供电电压DC7-40V；
• 通讯接口只支持RJ45以太网口；
• 设备默认IP为192.168.1.232；
• 支持标准modbus协议，同时支持ASCII/RTU格式；
• 测量芯片采用24位AD转换器,精度可做到0.02度；
• 支持用户二次开发。

三、产品功能

• 12路K型热电偶采集通道；
• 支持5位寻址地址；
• 支持波特率：2400,4800,9600,19200,38400。
• 同时支持局域网和外网控制使用；
• 支持UDP/TCP工作模式；
• 支持Client 、Server模式；
• 支持透传、力控、组态王、Modbus tcp连接；

四、产品选型

五、主要参数

六、通讯说明

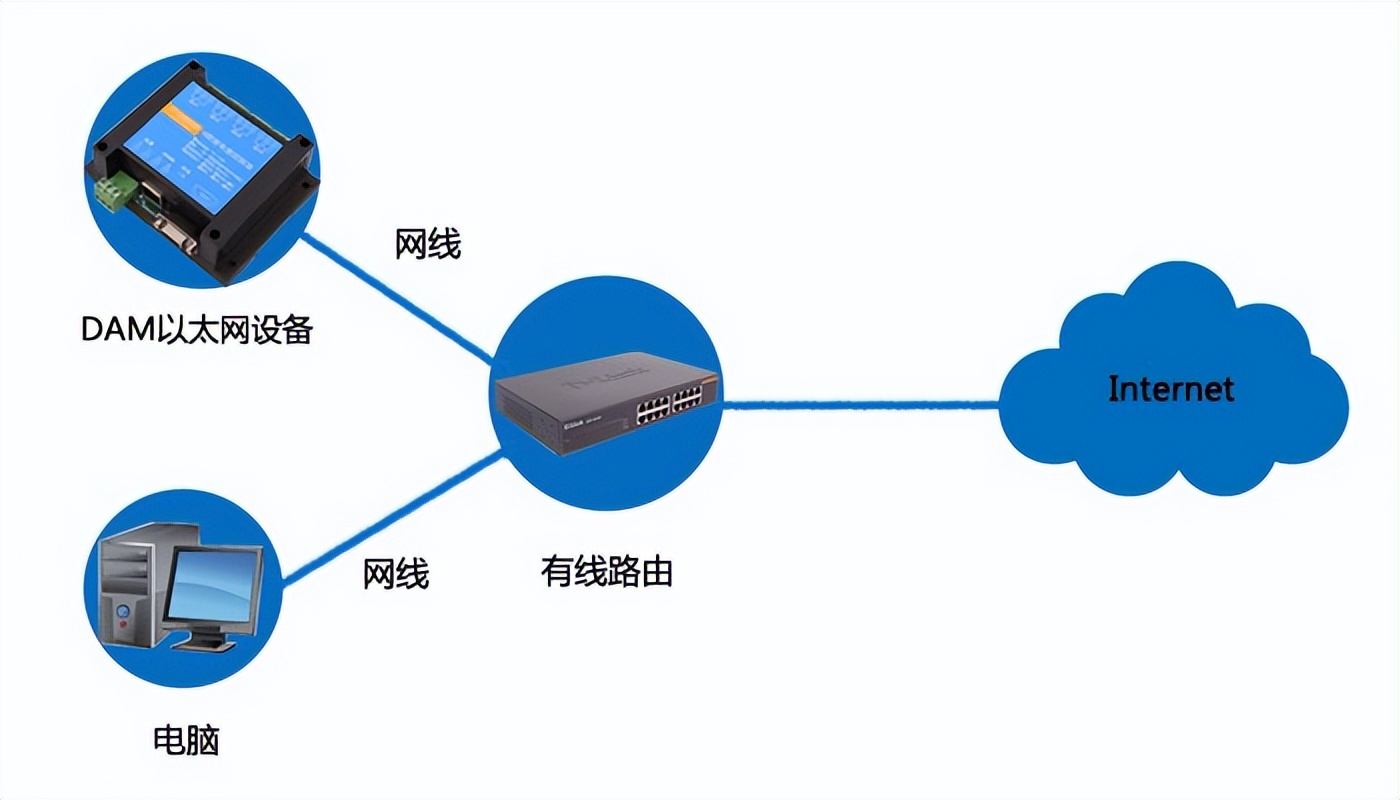

1、通讯连接

DAM以太网设备需和PC端IP处于同一网段下，当PC端有线和无线网络都接入时，禁用无线网络，连接有线网络。进行设备参数及工作模式配置。

2、复位说明

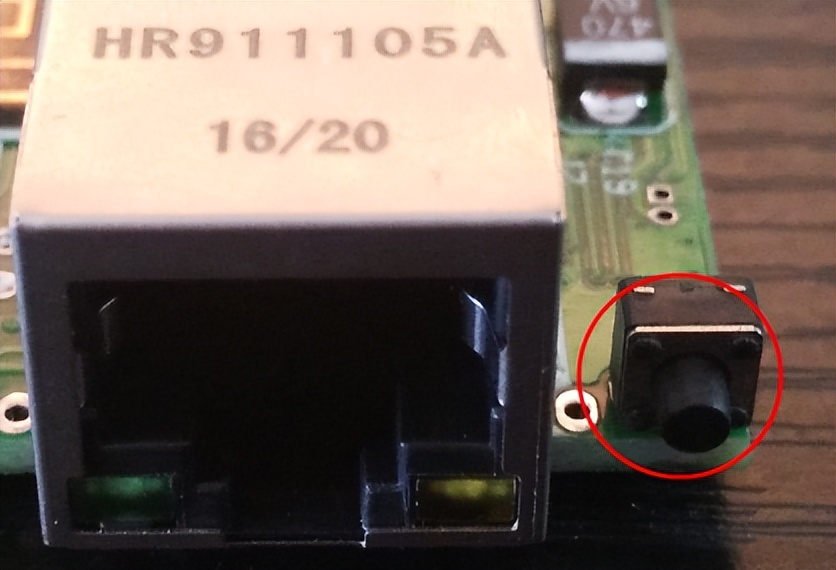

网口左边有黑色的小按键为复位按键。

按住复位按键6S，网口灯会灭一次然后重新显示，此时说明复位成功，第一次复位，设备变为动态IP，继续按住复位键6S，网口灯会灭一次然后重新显示，此时设备变为静态IP，默认静态IP为，192.168.1.232。

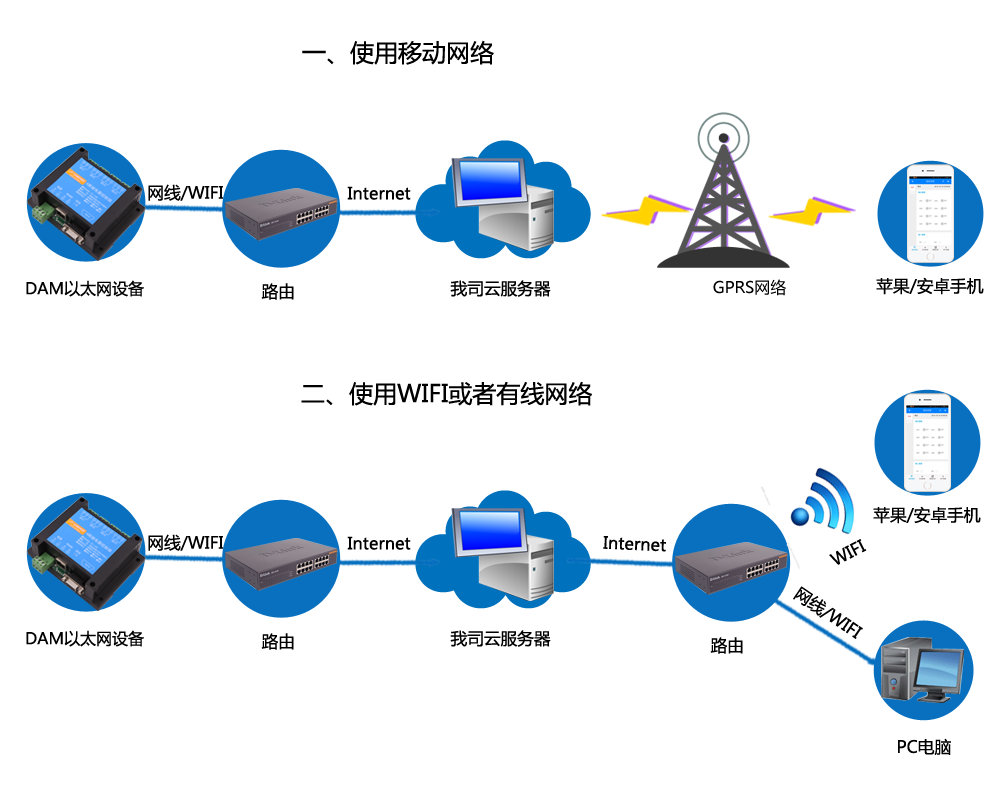

3、架构说明

设备使用基于Internet广域网进行远程通讯，通过配置参数面向我司云服务器ems.jydtu.com，端口号60001进行通讯。

七、快速使用说明

1、使用网线将设备连接到路由器（接入外网）上；

2、在PC电脑上打开以太网配置软件进行参数配置；

3、手机安装云平台app软件；

4、通过云平台添加设备进行测试使用。

八、硬件说明

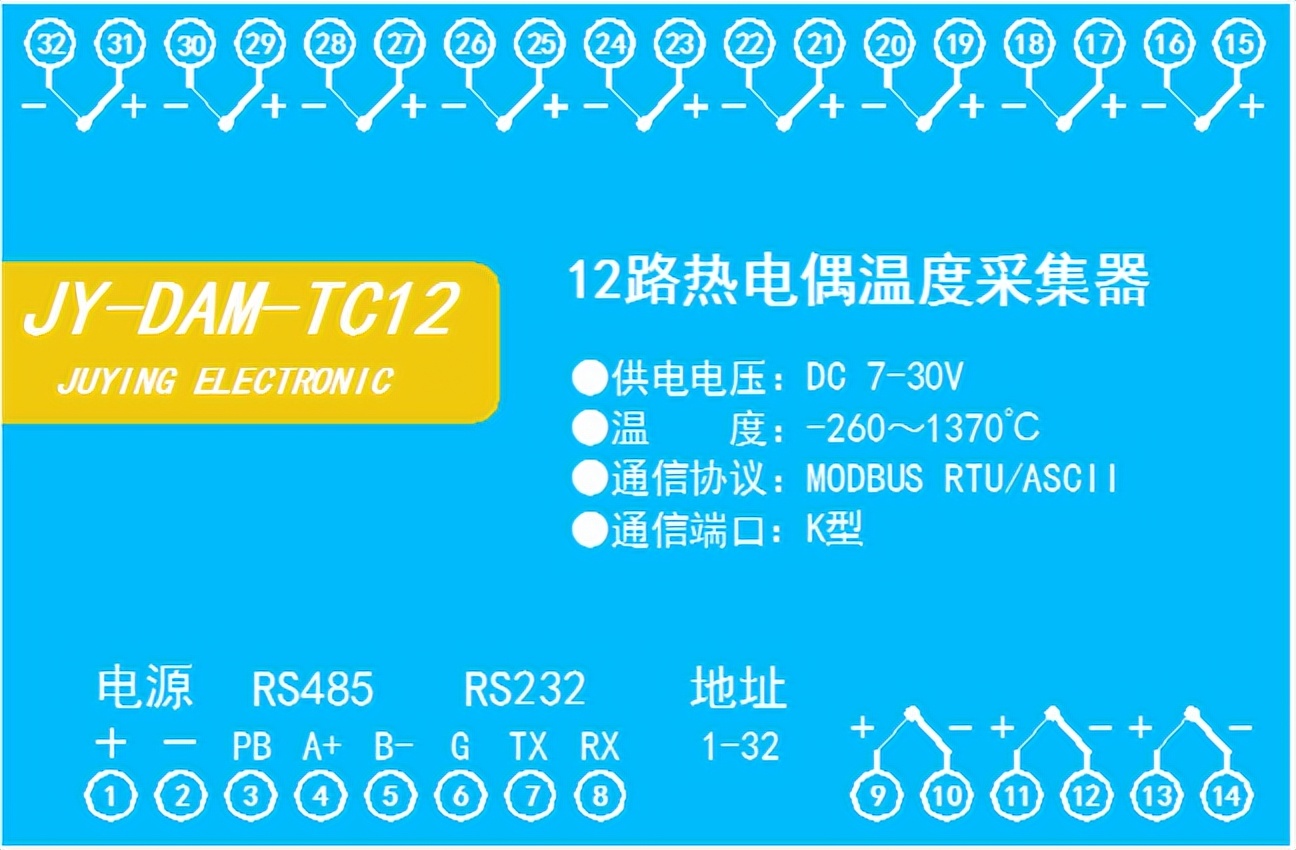

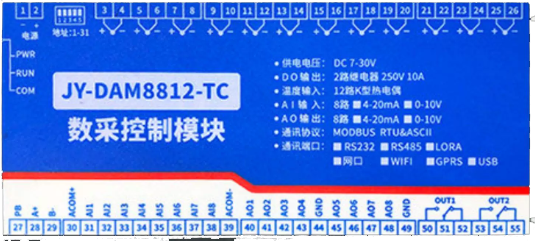

1、接口说明

2、引脚说明

K型热电偶接线方式

获取到的温度数据与实际输入值之间的关系为：实际值=返回值*0.1

九、设备参数配置

1、网络配置说明

单网口版设备通过【以太网配置软件】进行参数及工作模式配置，详细配置方法，阅读【聚英云平台单网口版使用说明】文档即可；

下载地址：

http://www.juyingele.com.cn/software/clp/聚英云平台单网口版使用说明.rar

以太网配置软件下载地址：

http://www.juyingele.com.cn/software/jynet/以太网配置软件.rar

2、设备地址

2.1、设备地址的介绍

DAM系列设备地址默认为0，使用广播地址为254进行通讯，用0无法通讯。

设备地址=拨码开关地址+偏移地址。

注意：本设备没有拨码开关的设备，所以设备地址=偏移地址。

2.2、设备地址的设定

①、使用【JYDAM调试软件】进行设置，软件下载地址：

http://www.juyingele.com.cn/software/JYDAM调试软件.zip

②、在

处，写入需要设置的设备地址，点击

即可，设置完成后，

处显示的当前设备的地址。

3、工作模式

①、普通版：

设备默认输入和输出之间为互相独立，没有关系。

②、智能自控版：

开关量（DI）输入和模拟量（AI）输入与继电器输出（DO）的对应关系，需要使用DLC配置软件或在云平台软件上直接进行配置。

DLC配置软件下载地址：

http://www.juyingele.com.cn/zlxz/danziliao/1101.html

十、设备唯一ID号

使用聚英云平台软件，要求DAM设备具有唯一ID号，唯一ID号获取有以下两种方式：

1、扫描二维码获取

使用手机扫描设备外壳或包装外壳上的二维码获取唯一ID号，如下所示：

十一、平台软件说明

聚英云平台为我公司开发的一款网络平台软件，平台包含手机APP平台软件和网页版平台，其中手机APP软件又包含Android、IOS两大类，平台以我公司的DAM系列网络版设备和GPRS版设备为应用对象，旨在为用户提供远程控制输出（继电器、开关量）、模拟量（4-20mA、0-10V、0-5V）采集、开关量采集等服务，极大方便了用户的需求，服务器由我公司提供，客户可放心使用。

具体操作说明阅读【聚英云平台单网口版使用说明】文档即可；

下载地址：

http://www.juyingele.com.cn/software/clp/聚英云平台单网口版使用说明.rar

十二、开发资料说明

1、通讯协议说明

本产品支持标准modbus指令，有关详细的指令生成与解析方式，可根据本文中的寄存器表结合参考《MODBUS协议中文版》 即可。

Modbus协议说明书下载链接地址：

http://www.juyingele.com.cn/software/software/Modbus%20POLL软件及使用教程.rar

2、Modbus寄存器说明

本控制卡主要为温度寄存器，支持以下指令码：3、4、6

线圈寄存器地址表：

备注：

①：Modbus设备指令支持下列Modbus地址：

00001至09999是离散输出(线圈)

10001至19999是离散输入(触点)

30001至39999是输入寄存器(通常是模拟量输入) 40001至49999是保持寄存器(通常存储设备配置信息)

采用5位码格式，第一个字符决定寄存器类型，其余4个字符代表地址。地址1从0开始，如00001对应0000。

波特率数值对应表

③：继电器状态，通过30002地址可以查询，也可以通过00001---00002地址来查询，但控制只能使用00001---00002地址。

30002地址数据长度为16bit。最多可表示16个继电器。

对应结果如下：

即 寄存器30009数据 的bit8 与寄存器00001的数据一样。

同理：光耦输入也是如此。寄存器30003的bit8、bit9 与寄存器10001、10002都对应到指定的硬件上。

寄存器地址按照PLC命名规则，真实地址为去掉最高位，然后减一。

3、相关指令

4、指令详解

4.1模拟量查询

获取到的温度数据与实际输入值之间的关系为：实际值=返回值*0.1

查询第一路温度

FE040000000125C5

模拟返回信息：

FE 04 02 00 00 AD 24
