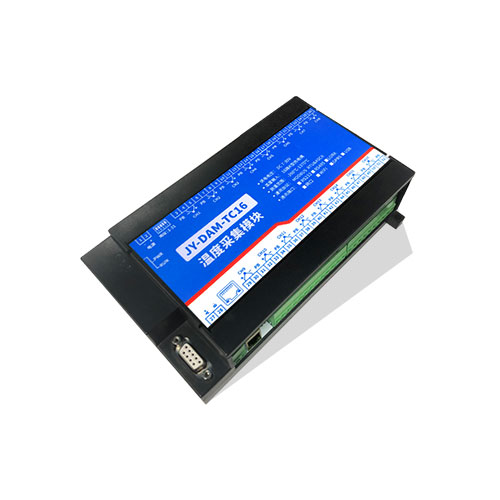

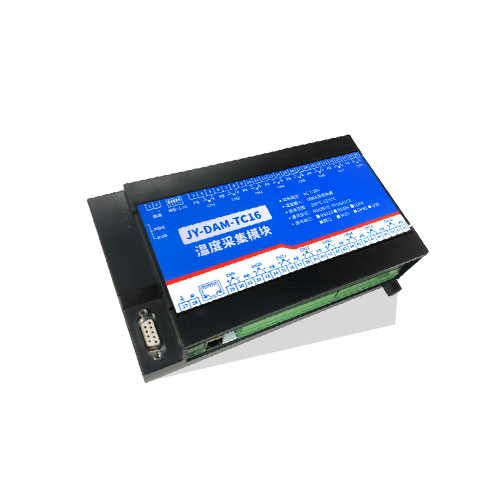

一、产品特点

• DC7-30V宽压供电；
• 通讯接口只支持无线WIFI网络；
• 设备默认IP为192.168.10.1；
• 设备默认WIFI名称为JY_**（**代表随机数字字母组合）；
• 通信波特率：2400,4800,9600,19200,38400；
• 通信协议：支持标准modbus RTU/TCP协议；
• 支持用户二次开发。
• 测量芯片采用24位AD转换器。

二、产品功能

• 16路K型热电偶采集通道；
• 支持5位寻址地址；
• 支持波特率：2400,4800,9600,19200,38400。

三、产品选型

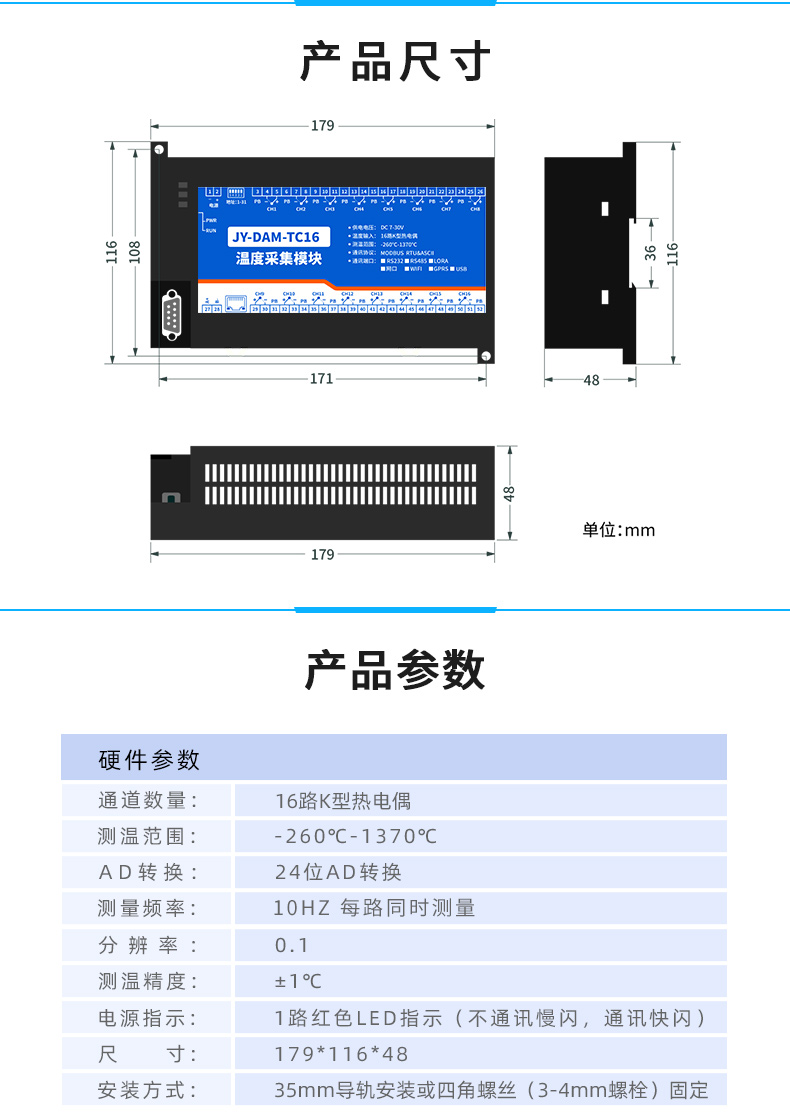

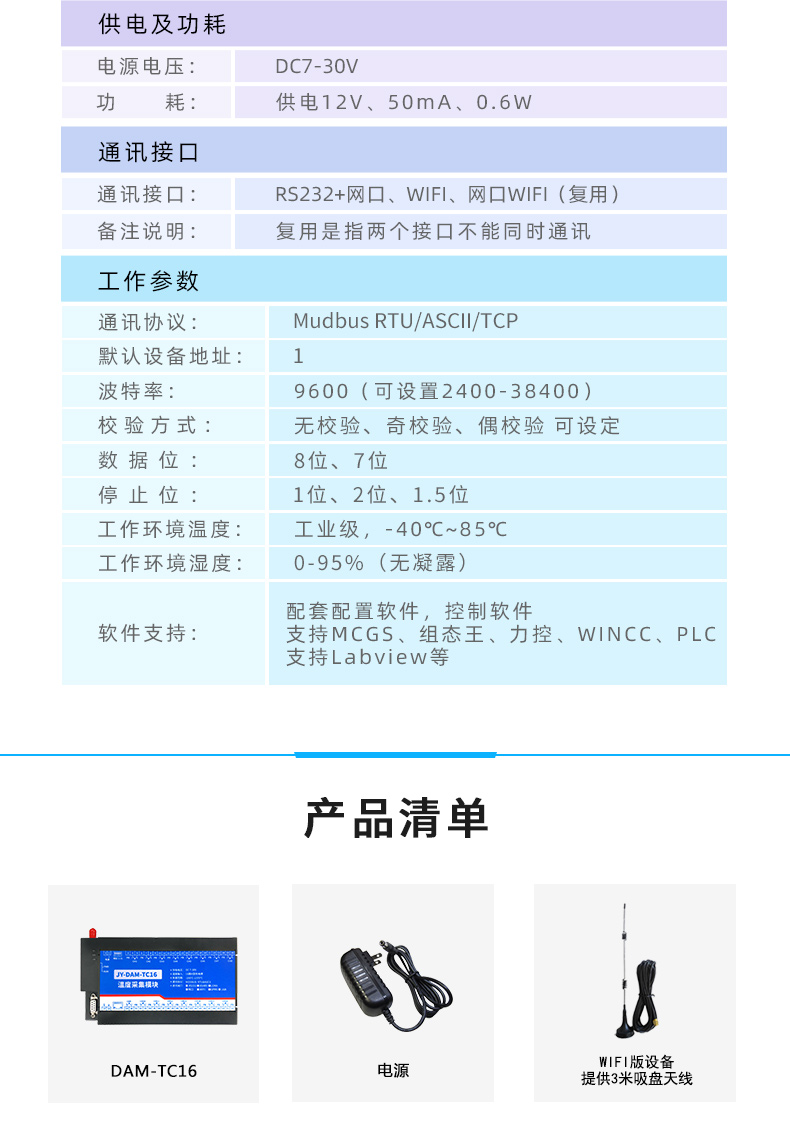

四、主要参数

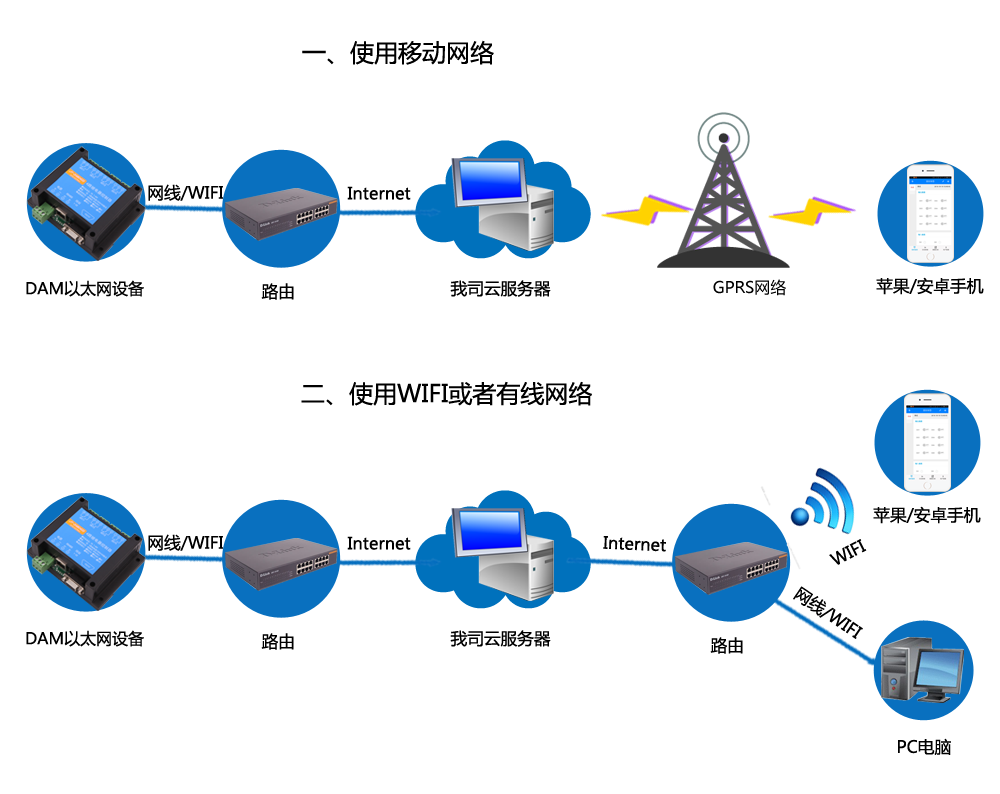

五、通讯架构说明

设备使用基于Internet广域网进行远程通讯，通过配置参数面向我司云服务器ems.jydtu.com，端口号60001进行通讯。

六、快速使用说明

1、设备供电后连接设备WIFI信号，通过网页进行参数配置；

2、测试通讯；

3、获取设备唯一ID号；

4、手机安装云平台app软件；

5、通过云平台添加设备进行测试使用。

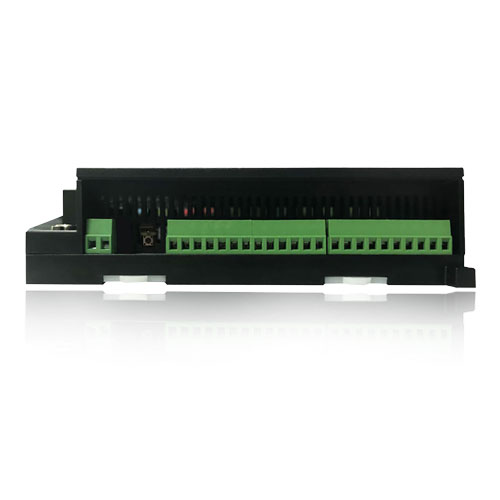

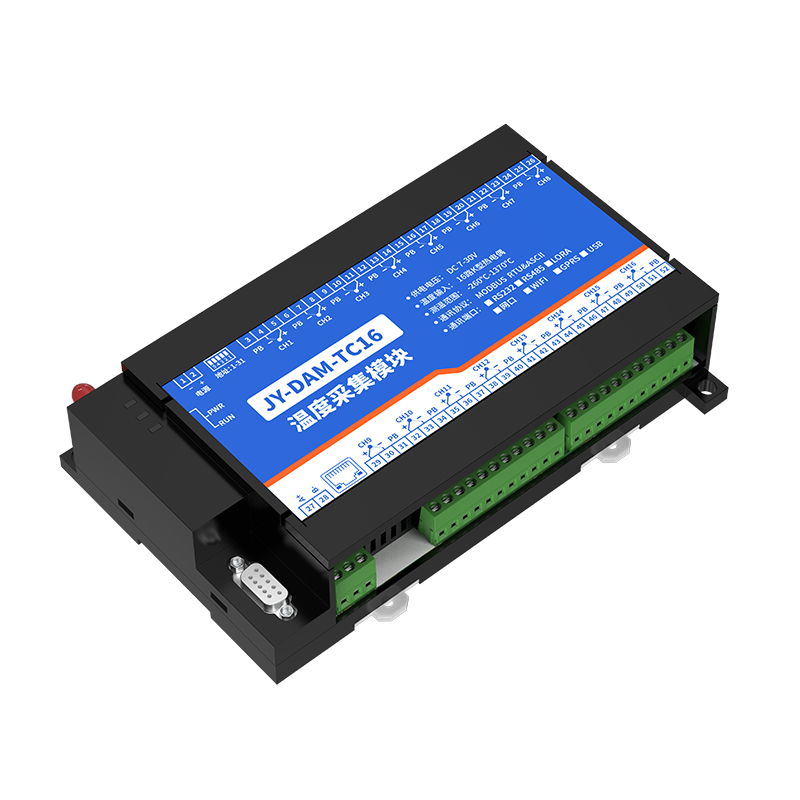

七、硬件说明

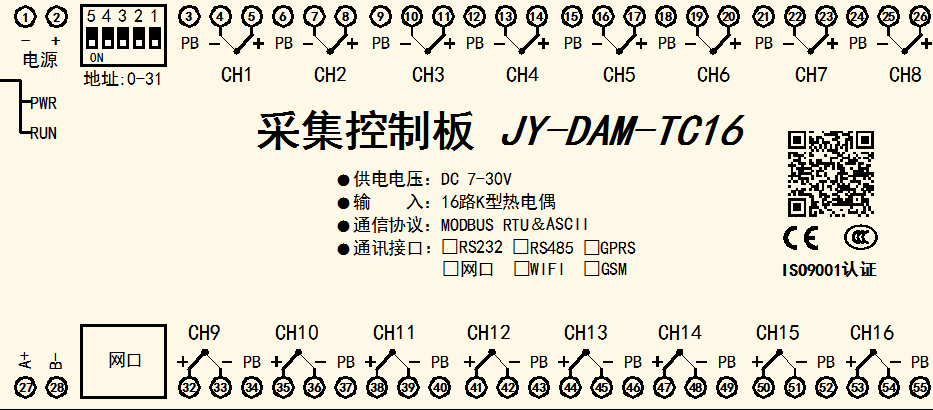

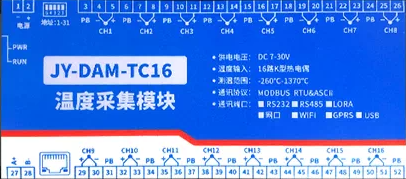

1、接口说明

2、传感器接线方式

K型热电偶接线方式

获取到的温度数据与实际输入值之间的关系为：实际值=返回值*0.1

八、设备参数配置及测试

单WIFI版设备通过网页方式来进行参数配置，设备默认WIFI信号名称为JY_****，连接密码为12345678，默认IP为192.168.10.1，详细配置方法，阅读【聚英云平台单WIFI版使用说明】文档即可；

下载地址：

http://www.juyingele.com.cn/software/clp/聚英云平台单WIFI版使用说明.rar

九、设备唯一ID号

使用聚英云平台软件，要求DAM设备具有唯一ID号，唯一ID号获取有以下两种方式：

1、扫描二维码获取

使用手机扫描设备外壳或包装外壳上的二维码获取唯一ID号，如下所示：

十、平台软件说明

聚英云平台为我公司开发的一款网络平台软件，平台包含手机APP平台软件和网页版平台，其中手机APP软件又包含Android、IOS两大类，平台以我公司的DAM系列网络版设备和GPRS版设备为应用对象，旨在为用户提供远程控制输出（继电器、开关量）、模拟量（4-20mA、0-10V、0-5V）采集、开关量采集等服务，极大方便了用户的需求，服务器由我公司提供，客户可放心使用。

具体操作说明阅读【聚英云平台单WIFI版使用说明】文档即可；

下载地址：

http://www.juyingele.com.cn/software/clp/聚英云平台单WIFI版使用说明.rar

十一、开发资料说明

1、通讯协议说明

本产品支持标准modbus指令，有关

详细的指令生成与解析方式，可根据本文中的寄存器表结合参考《MODBUS协议中文版》 即可。

Modbus协议中文版参考：http://www.juyingele.com.cn/software/software/ DAM调试软件使用教程.rar（软件视频教程连接）

本产品支持modbus RTU 格式。

2、Modbus寄存器说明

本控制卡主要为温度寄存器，支持以下指令码：3、4、6

寄存器地址表：

3、指令生成说明

应用举例及其说明：本机地址除了偏移地址地址之外，还有默认的254为广播地址。当总线上只有一个设备时，无需关心拨码开关地址，直接使用254地址即可，当总线上有多个设备时通过拨码开关选择为不同地址，发送控制指令时通过地址区别。

注意：RS232总线为1对1总线，即总线上只能有两个设备，例如电脑与继电器板卡，只有485总线才可以挂载多个设备。

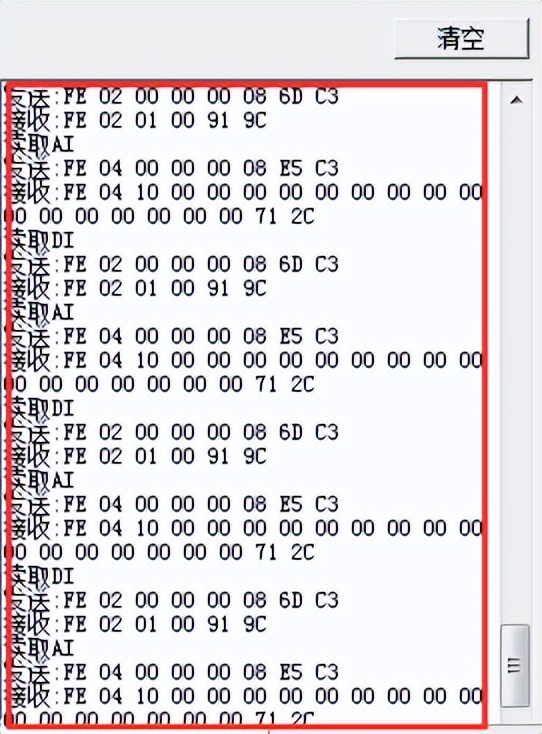

指令可通过“聚英翱翔DAM调试软件”，的调试信息来获取。

指令生成说明：对于下表中没有的指令，用户可以自己根据modbus协议生成，对于继电器线圈的读写，实际就是对modbus寄存器中的线圈寄存器的读写，上文中已经说明了继电器寄存器的地址，用户只需生成对寄存器操作的读写指令即可。例如读或者写继电器1的状态，实际上是对继电器1对应的线圈寄存器00001的读写操作。

4、指令列表

5、指令详解

5.1温度查询

获取到的温度数据与实际输入值之间的关系为：实际值=返回值*0.1

查询第一路温度

FE040000000125C5

模拟返回信息：

FE 04 02 00 00 AD 24
