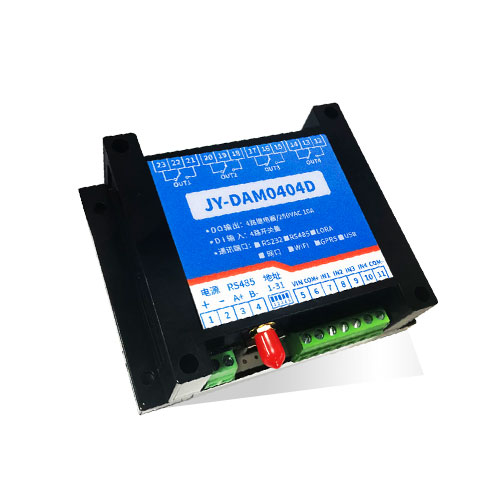

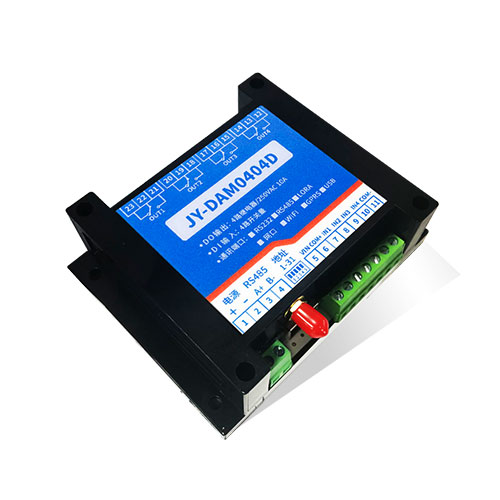

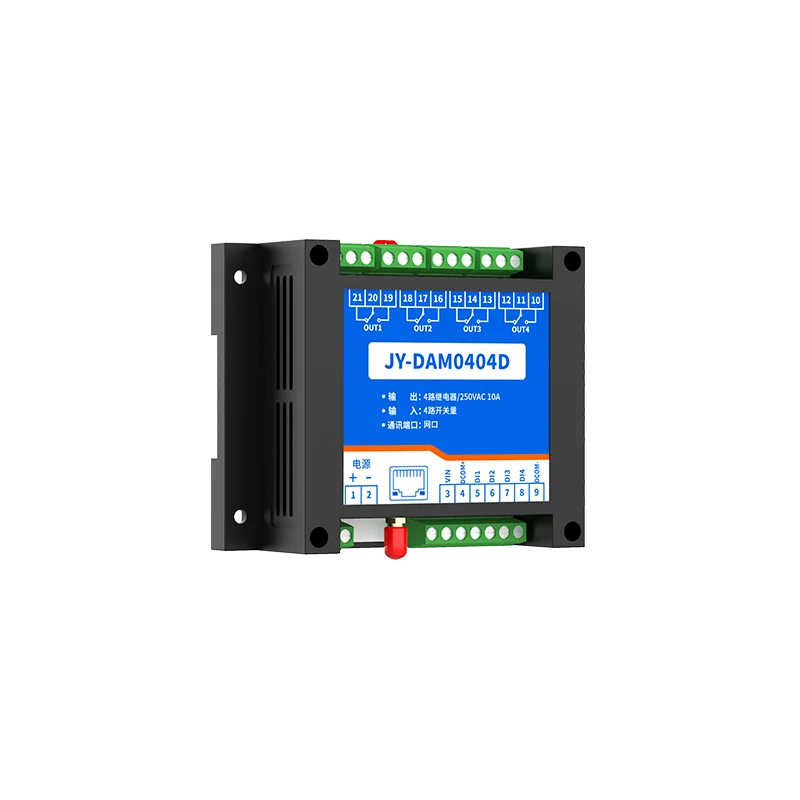

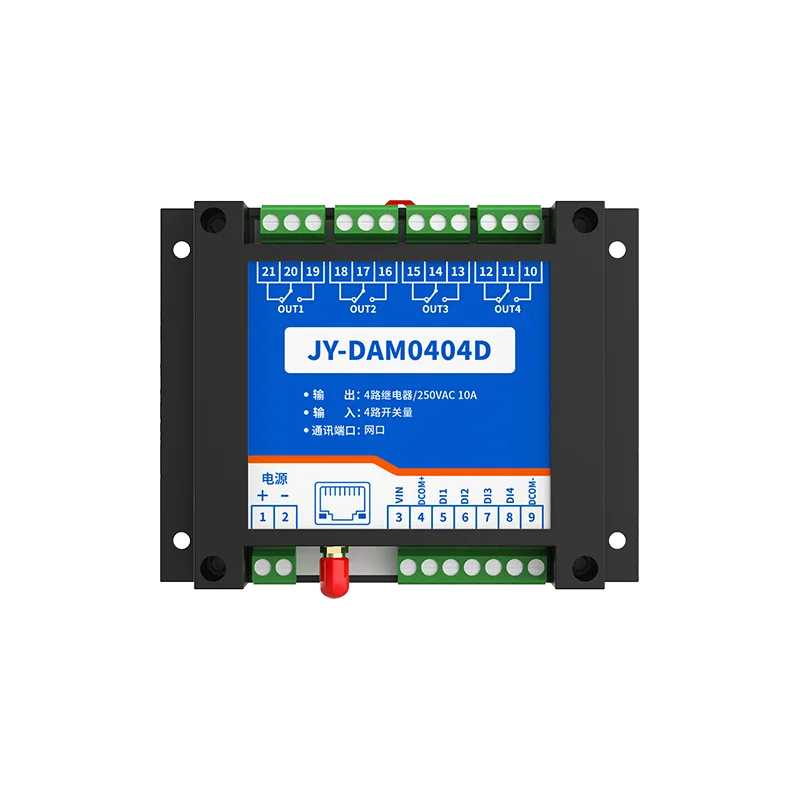

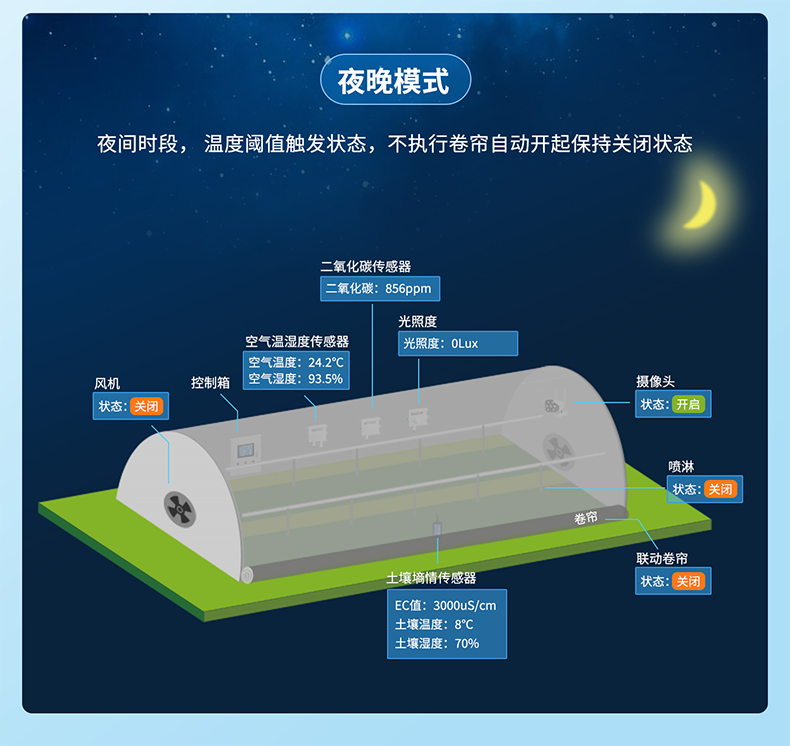

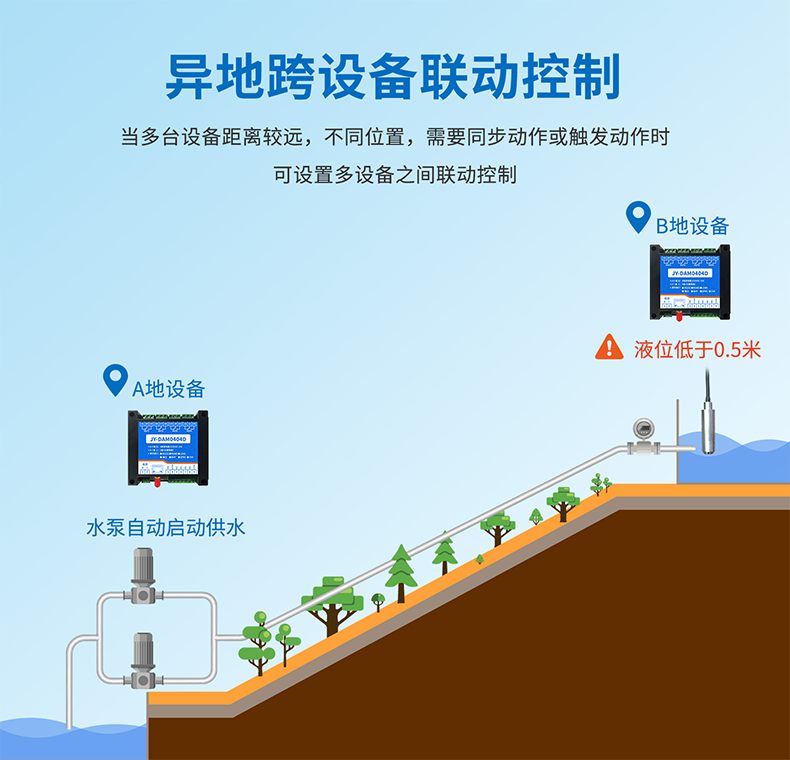

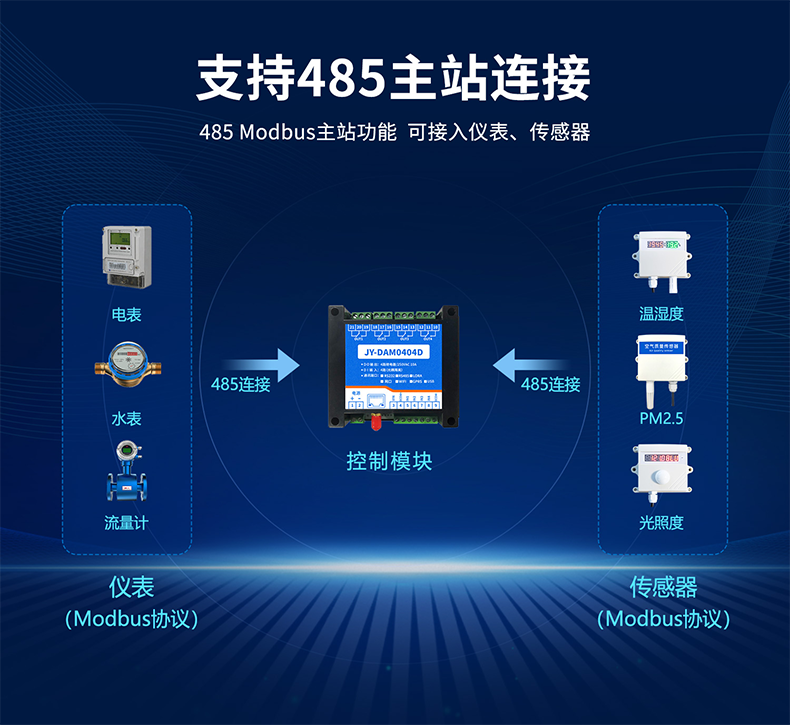

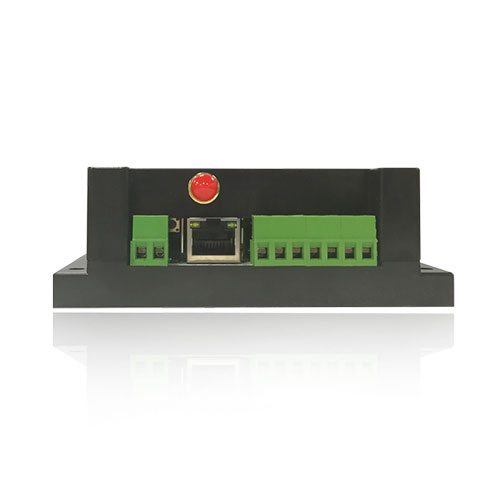

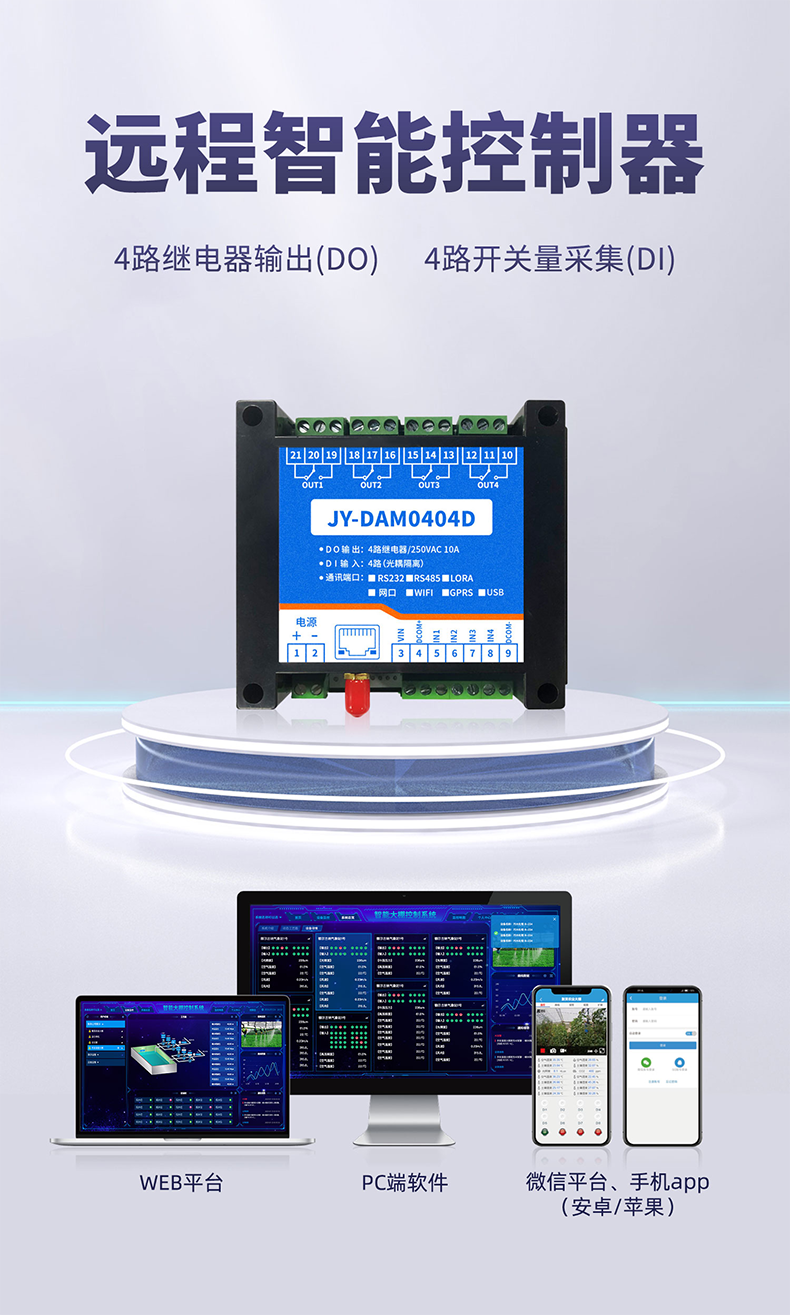

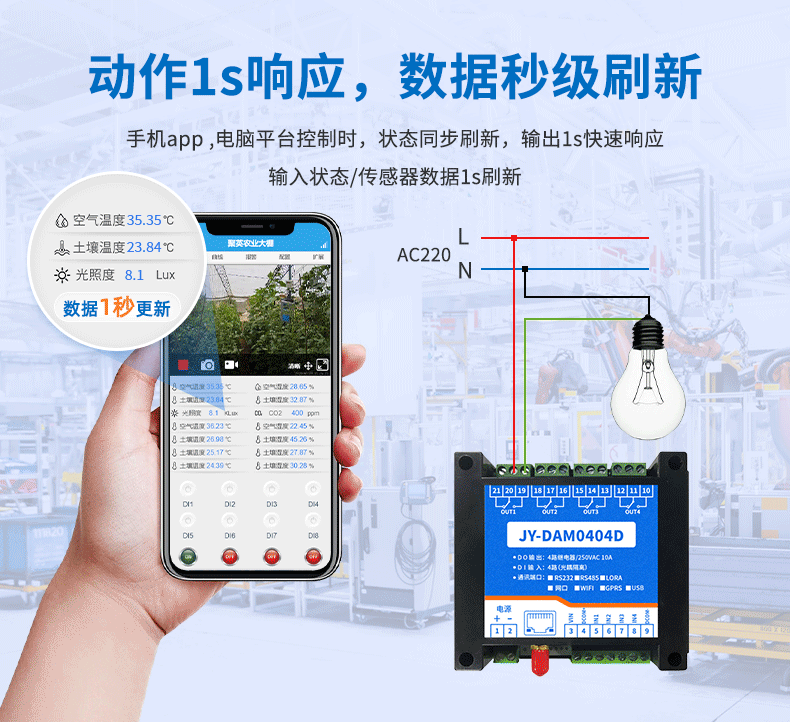

云平台 DAM0404D 网络版 远程智能控制器

云监控 | 点动/联动 | 远程报警 | 视频监控

工业级 云平台系列网络版,4路继电器输出(DO)4路开关量采集(DI),4路继电器控制输出,触点隔离;4路开关量输入(PNP/干接点);支持单WIFI、单网口、WIFI+网口三种分类;支持TCP/UDP工作模式;提供安卓/苹果手机APP控制软件、pc电脑端网页...

联网方式:WiFi/网口/WiFi+网口 功能说明:4DO+4DI 版本说明:标准版 协议:Modbus TCP/RTU/ASCII 软件说明:免费测试/应用软件 二次开发:支持 安装方式:35mm导轨或四角螺丝

一、产品说明

DAM0404 设备是我 公 司 云系列设备 中 网络版 的一种 ,设备通过连接Internet广域网来进行通讯,使用我司配套的云平台软件可实现远程控制设备功能,每个设备具有唯一 ID 号方便用户进行二次开发使用。

二、产品特点

l 供电电压 DC7-40V;

l 继电器输出触点隔离;

l 通讯接口支持无线 WIFI+RJ45 以太网口;

l 设备默认 IP 为 192.168.16.254;

l 设备默认 WIFI 名称为 HI_Link_**(**代表随机数字字母组合);

l 通信波特率:2400,4800,9600, 19200,38400;

l 通信协议:支持标准modbus RTU/TCP 协议;

l 支持用户二次开发。

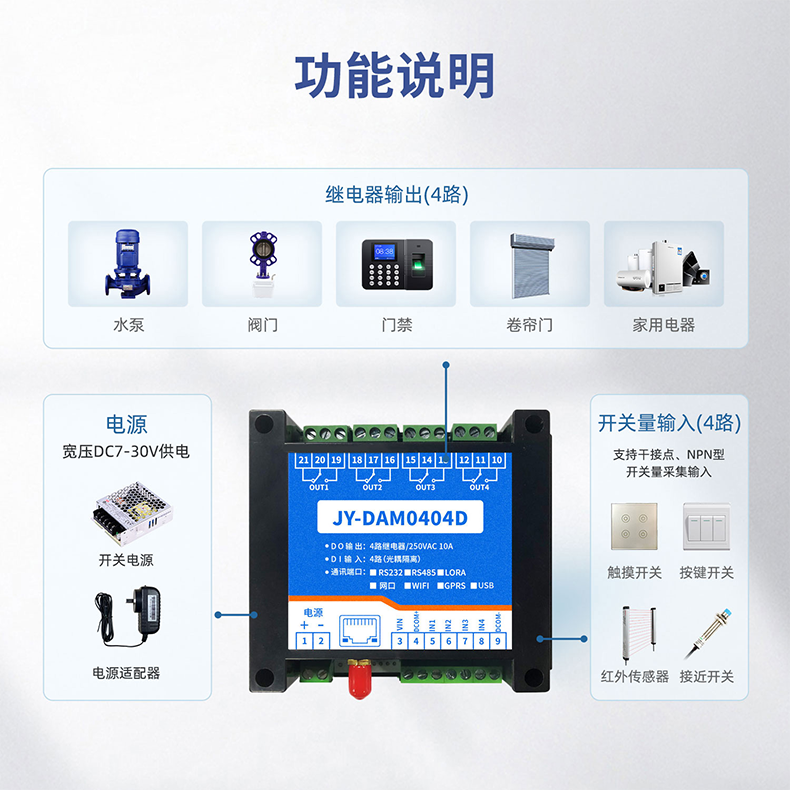

三、产品功能

l 四路继电器控制;

l 四路开关量输入;

l 可实现远距离操控;

l 支持局域网和外网控制使用;

l 支持 UDP/TCP 工作模式;

l 支持 Client 、Server 模式;

l 支持透传、力控、组态王、Modbus tcp 连接;

l 具有闪开、闪断【点动】功能,可以自定义设置点动时间。

l 支持本机非锁联动模式

l 支持本机自锁联动模式

四、产品选型

型号

modbus

RJ45

WIFI

GSM

继电器

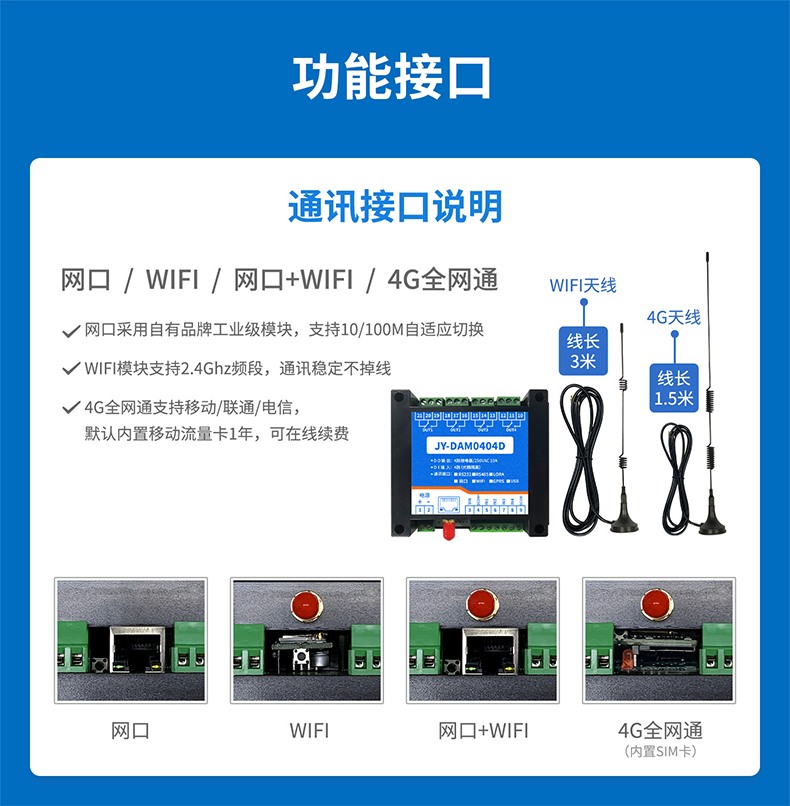

DAM0404-单WIFI



4

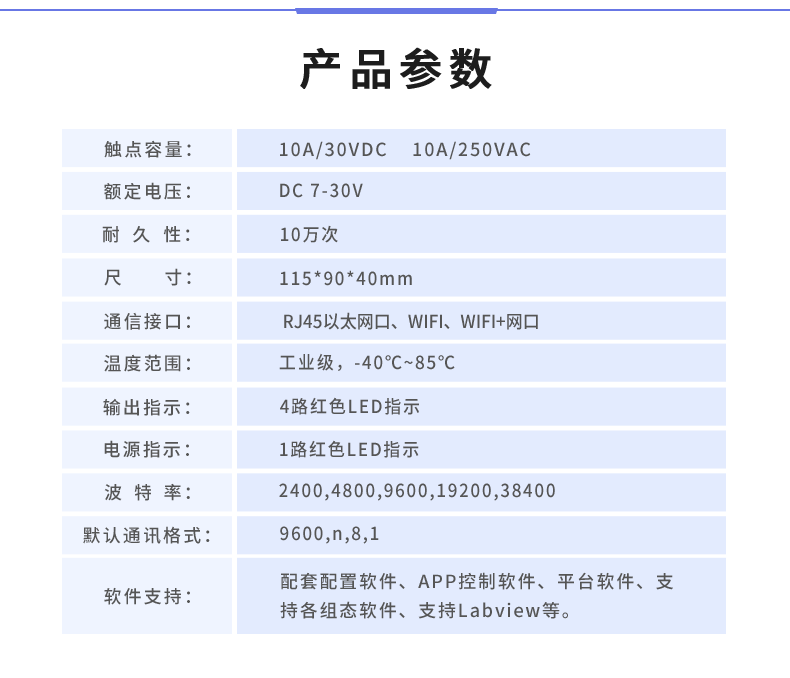

五、主要参数

参数

说明

触点容量

10A/30VDC  10A/250VAC

耐久性

10万次

通讯接口

WIFI+RJ45以太网口

默认 WIFI 名称

HI_Link_**(**代表随机数字字母组合)

默认 IP

192.168.16.254

额定电压

DC 7-40V

电源指示

1路红色 LED 指示(不通信时常亮,通信时闪烁)

输出指示

4路红色 LED 指示

温度范围

工业级,-40℃—85℃

尺寸

115*95*41mm

重量

330g

默认通讯格式

9600,n,8,1

波特率

2400,4800,9600,19200,38400



软件支持

配套配置软件、app 控制软件,平台软件;支持各家组态软件;

支持 Labviewd

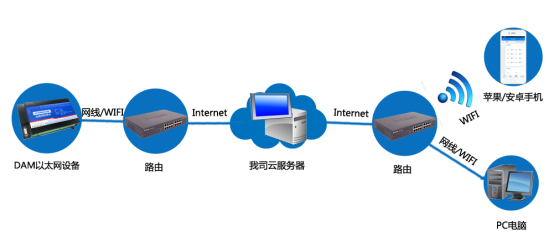

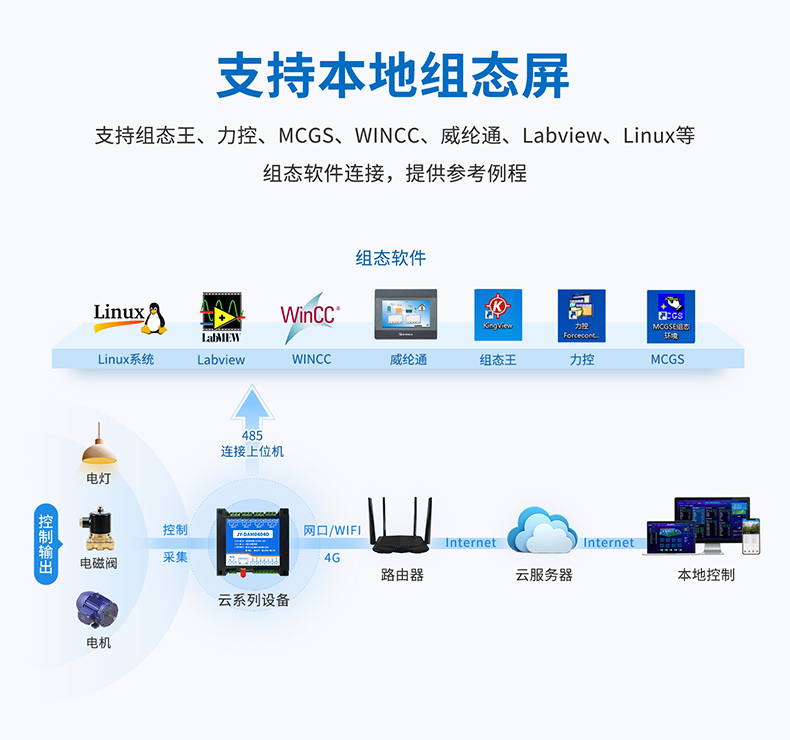

六、通讯架构说明

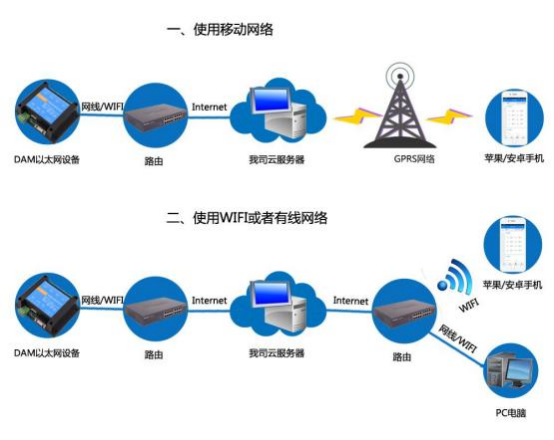

设备使用基于 Internet广域网进行远程通讯,通过配置参数面向我司云服务器 ems.jydtu.com,端口号 60001 进行通讯。

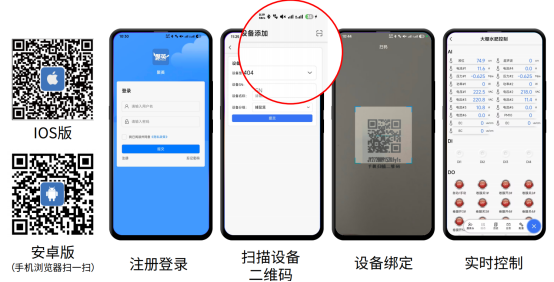

七、快速使用说明

1 、设备供电后连接设备 WIFI 信号,通过网页进行参数配置;

2 、测试通讯;

3 、获取设备唯一 ID 号;

4 、手机安装云平台 app 软件;

5 、通过云平台添加设备进行测试使用。

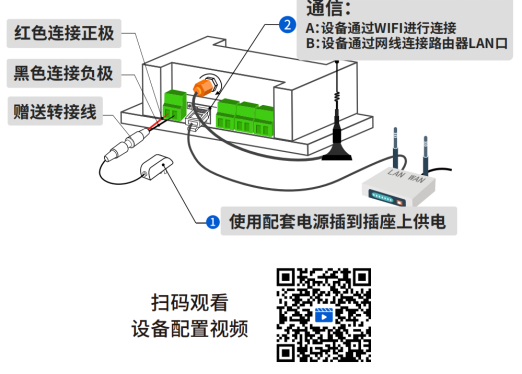

八、硬件说明

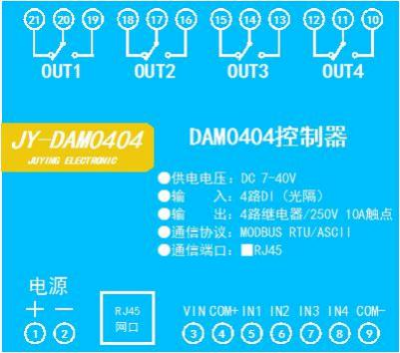

1、接口说明


2、尺寸说明

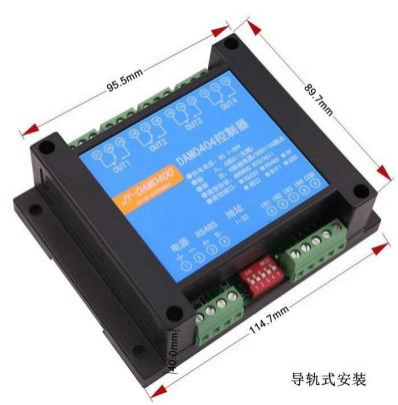

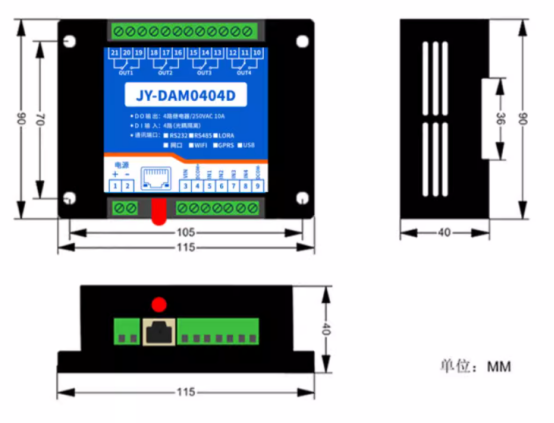

带壳尺寸

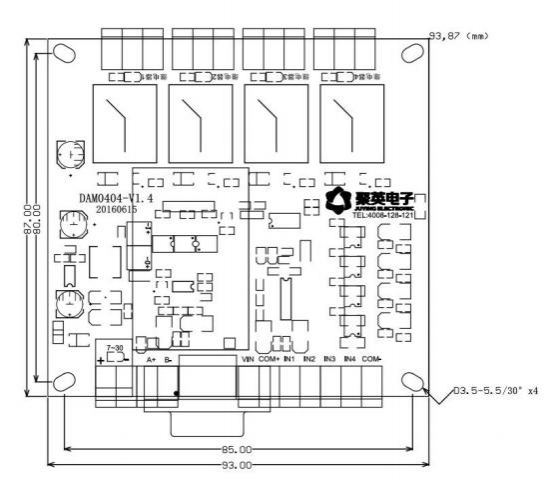

裸板尺寸

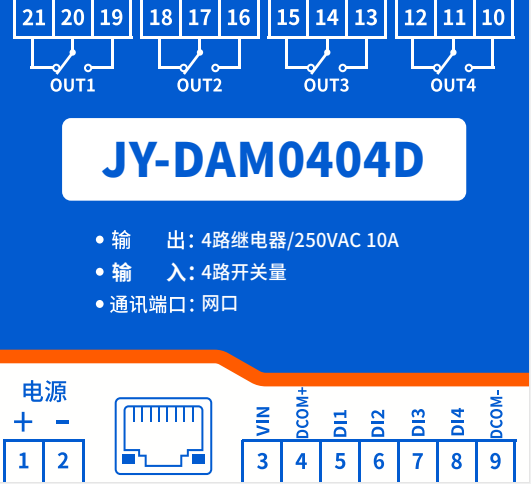

3、引脚说明

序号

引脚

说明

1

+

电源正极

2

-

电源负极

3

VIN

无源输入时 VIN  COM 短接用,具体查看输入接线图

4

COM+

无源输入时 VIN  COM 短接用,具体查看输入接线图

5

IN1

第一路开关量输入

6

IN2

第二路开关量输入

7

IN3

第三路开关量输入

8

IN4

第四路开关量输入

9

COM-

无源输入时使用,具体查看输入接线图

10

常开

第一路继电器输出常开端

11

公共端

第一路继电器输出公共端

12

常闭

第一路继电器输出常闭端

13

常开

第二路继电器输出常开端

14

公共端

第二路继电器输出公共端

15

常闭

第二路继电器输出常闭端

16

常开

第三路继电器输出常开端

17

公共端

第三路继电器输出公共端

18

常闭

第三路继电器输出常闭端

19

常开

第四路继电器输出常开端

20

公共端

第四路继电器输出公共端

21

常闭

第四路继电器输出常闭端

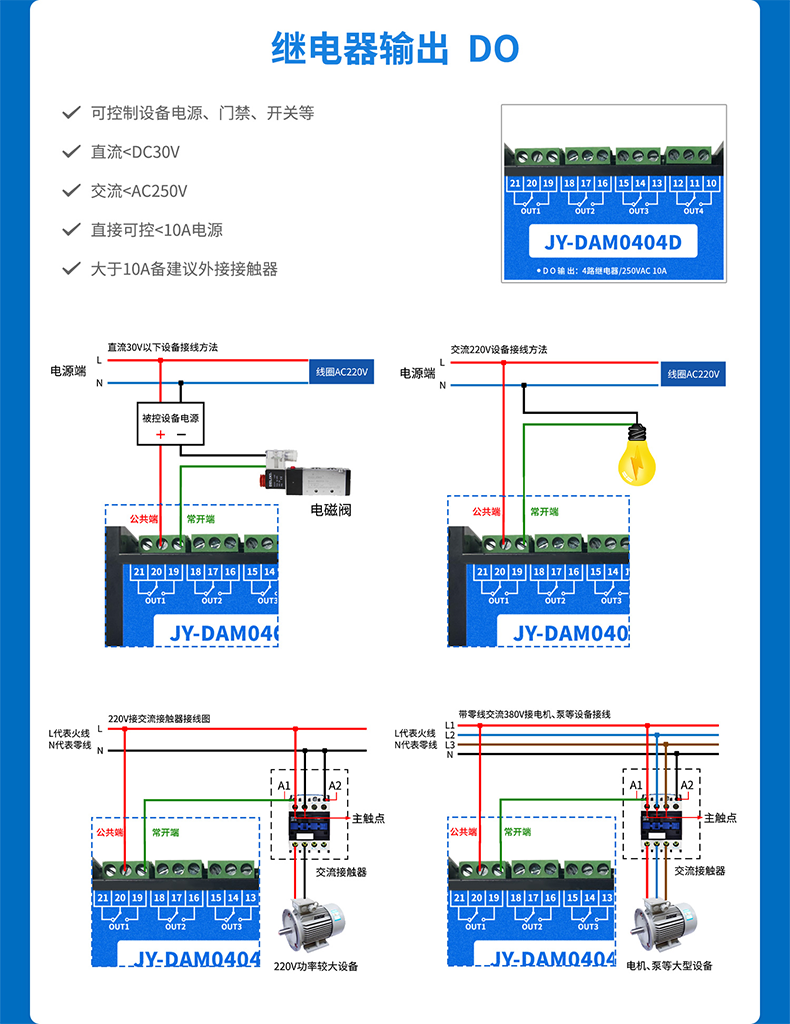

4、继电器接线说明

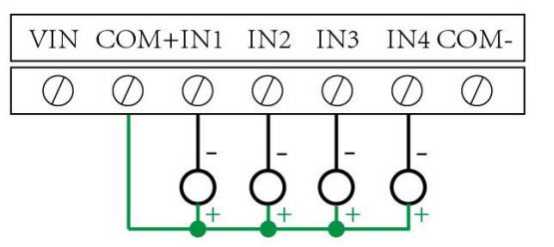

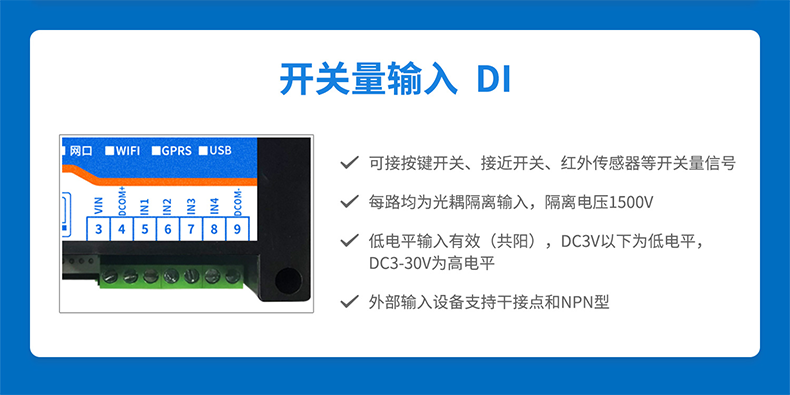

5、有源开关量接线示意图

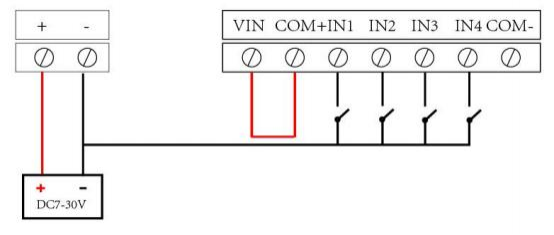

6、无源开关量接线示意图


6.png代表干接点开关。

九、设备参数配置及测试

WIFI+ 网 口版设备通过 网页方式来进行参数配置 , 设备默认 WIFI 信号名称为Hi_Link_**** ,连接密码为 12345678 ,默认 IP 为 192.168.16.254 ,详细配置方法,阅读【聚英云平台 WIFI 网口版使用说明】文档即可;

下载地址:https://www.juyingele.com/download/JYCloud_NET-WIFI.pdf

十、设备唯一 ID 号

使用聚英云平台软件,要求 DAM 设备具有唯一 ID 号,唯一 ID 号获取有以下两种方式:

1、扫描二维码获取

使用手机扫描设备外壳或包装外壳上的二维码获取唯一 ID 号,如下所示:


2、使用软件获取【选用】

获取唯一 ID 软件下载地址:https://www.juyingele.com/download/DAMSoftware.zip

(该软件不需要安装,下载打开即可)虚拟串口软件下载地址:https://www.juyingele.com/download/Virtual_serial_port.zip

操作步骤

1 建立虚拟串口

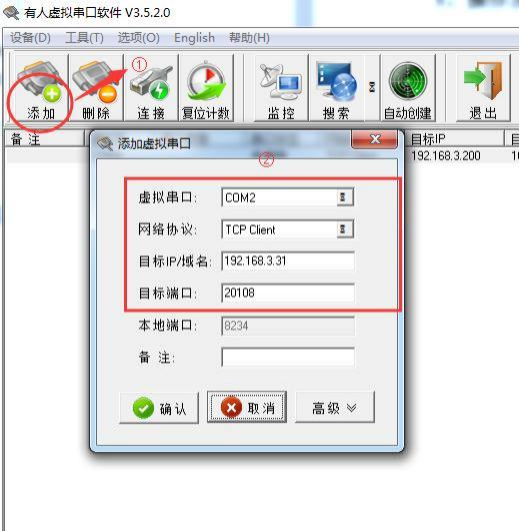

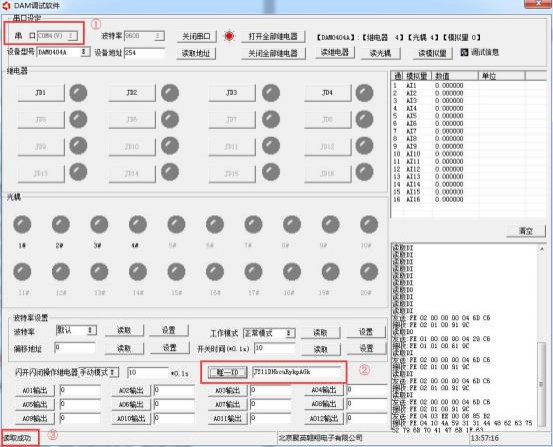

打开安装的虚拟串口软件“USR-VCOM ”,添加虚拟串口,如下所示:


注:添加的虚拟串口不能与本机已有的串口冲突, 目标 IP 即设备的 IP ,虚拟串口参数要求与章节 4 中配置的设备参数一致。

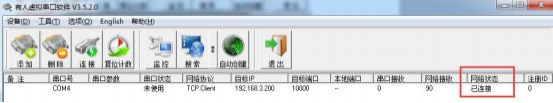

虚拟串口添加完成后,建立的虚拟串口状态为已连接状态,如下所示:


2 读取唯一 ID 号

打开下载的“读取唯一 ID ”软件,打开上步中虚拟的串口,点击“唯一 ID ”按钮, 软件底部提示读取成功,即可获取设备的唯一 ID 号,如下所示:


2) 常见问题

1 、软件提示读取成功,唯一 ID 号为空白或不提示。

此时需联系我司客服人员,确认该购买的设备是否具有唯一 ID 号。

2 、软件提示读取失败。

此时检查建立的虚拟串口是否已连接,设备的通信波特率是否为 9600.

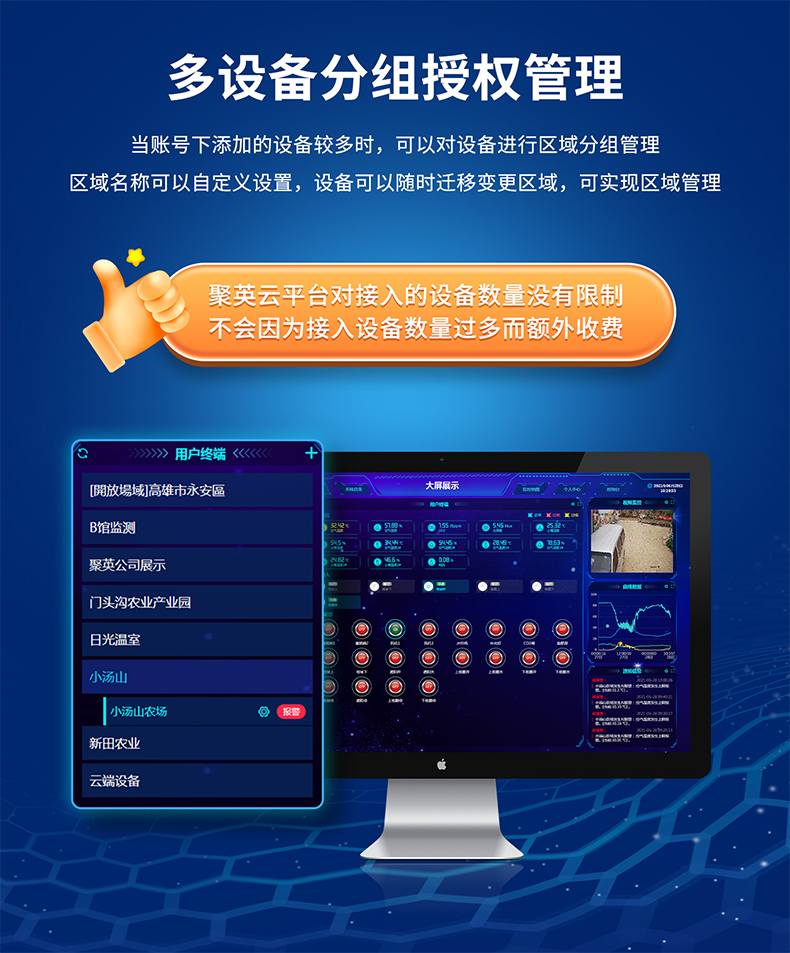

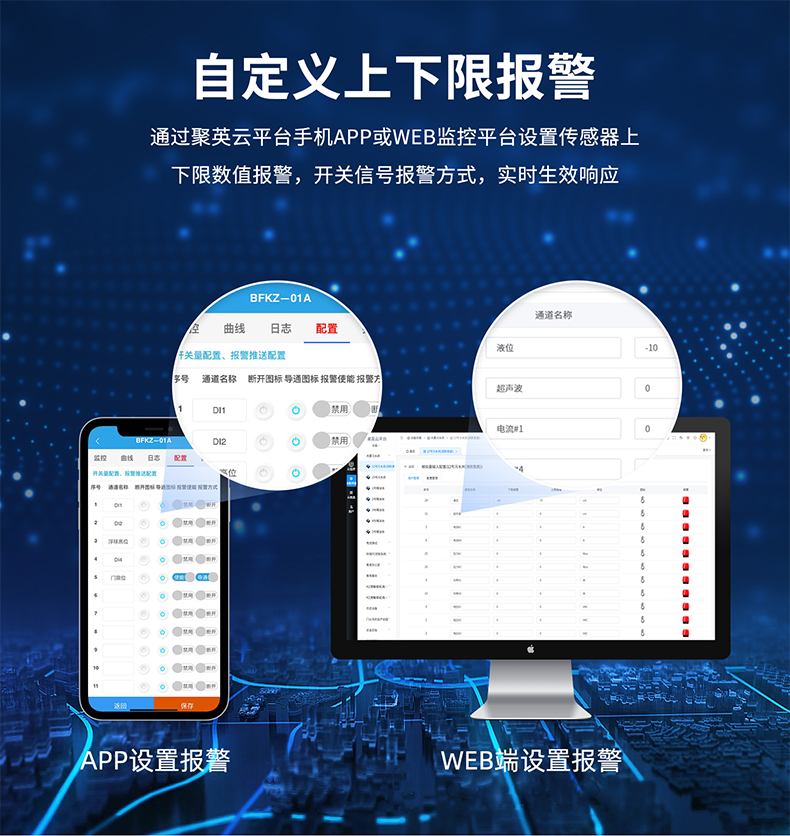

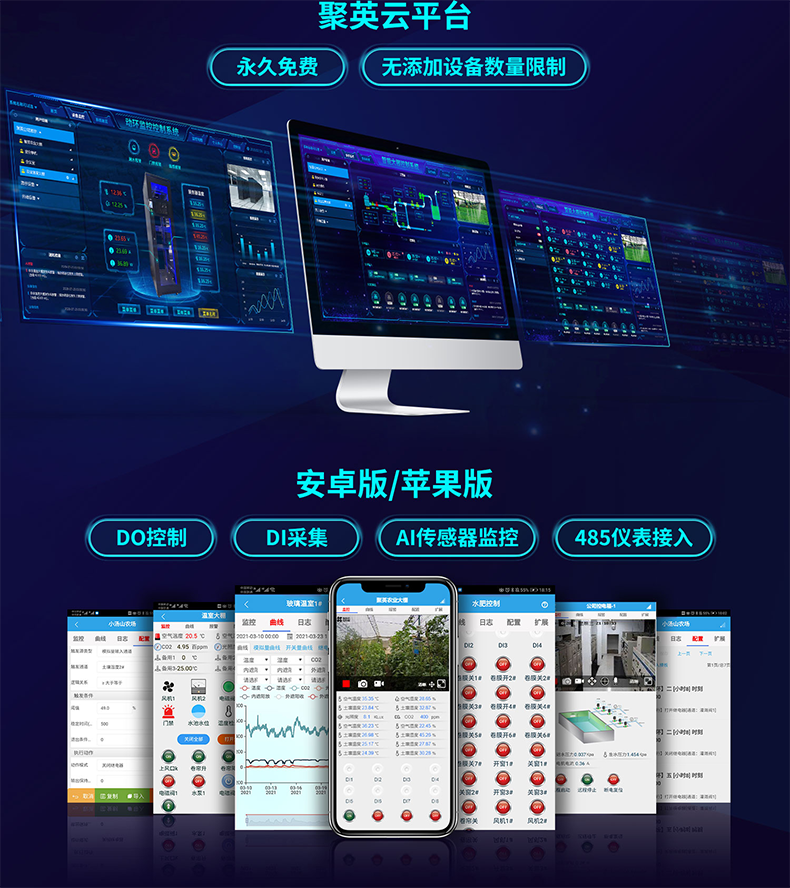

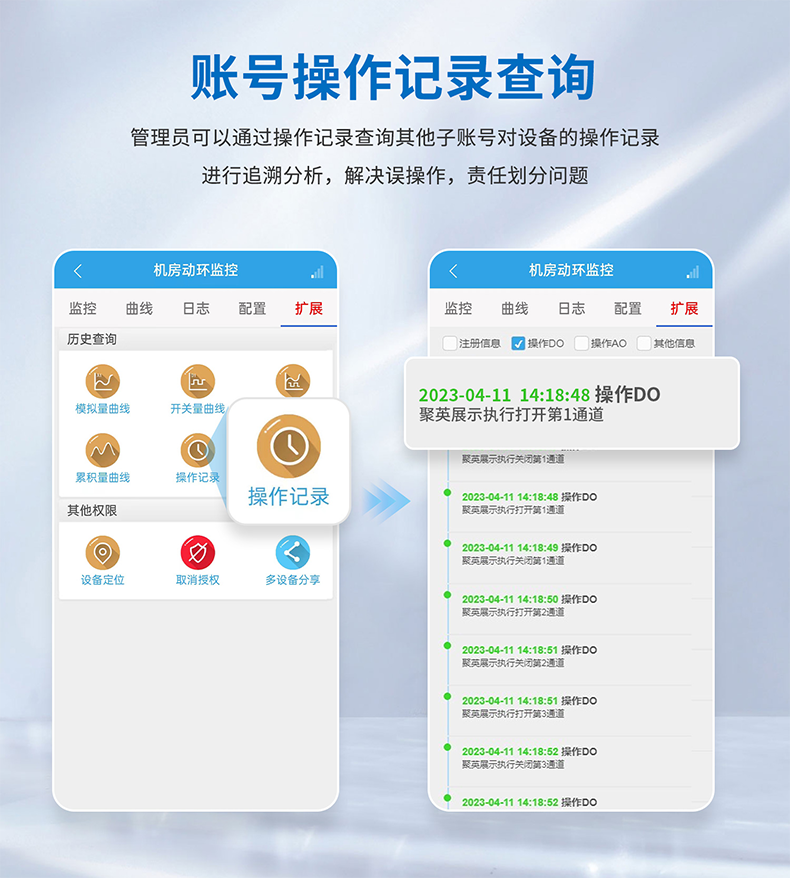

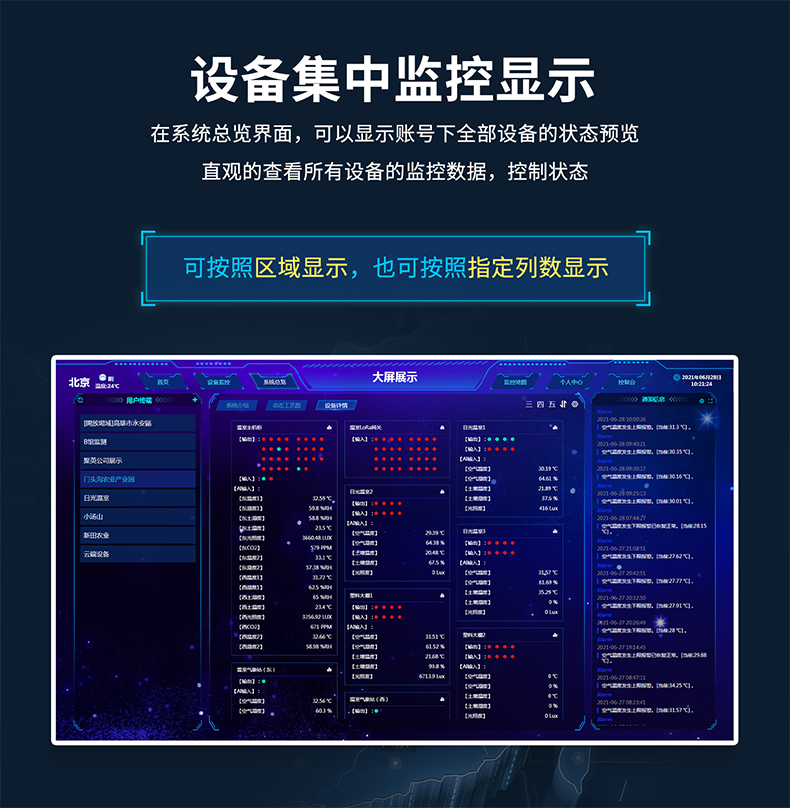

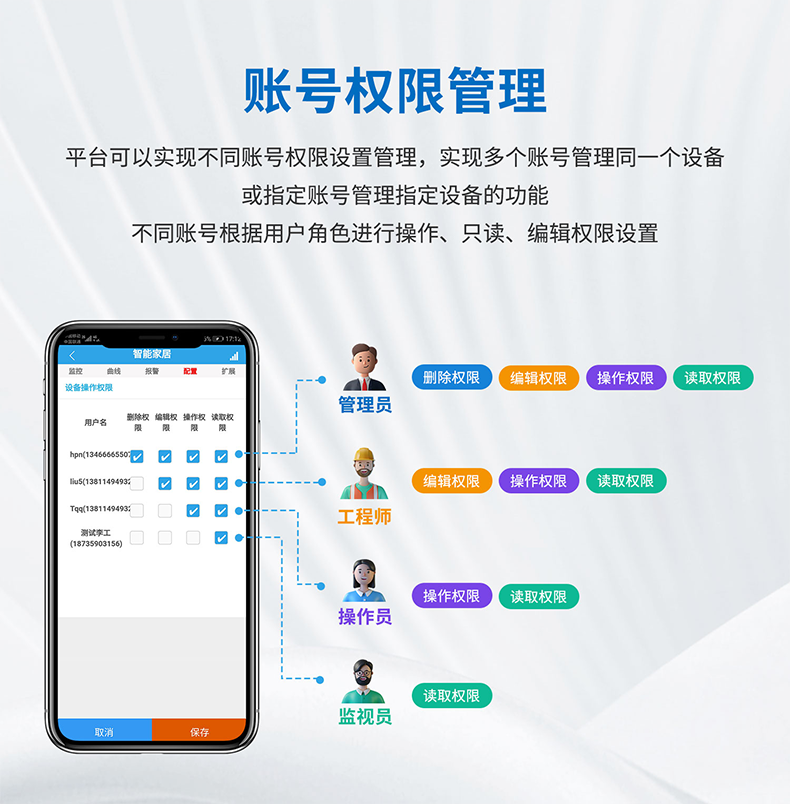

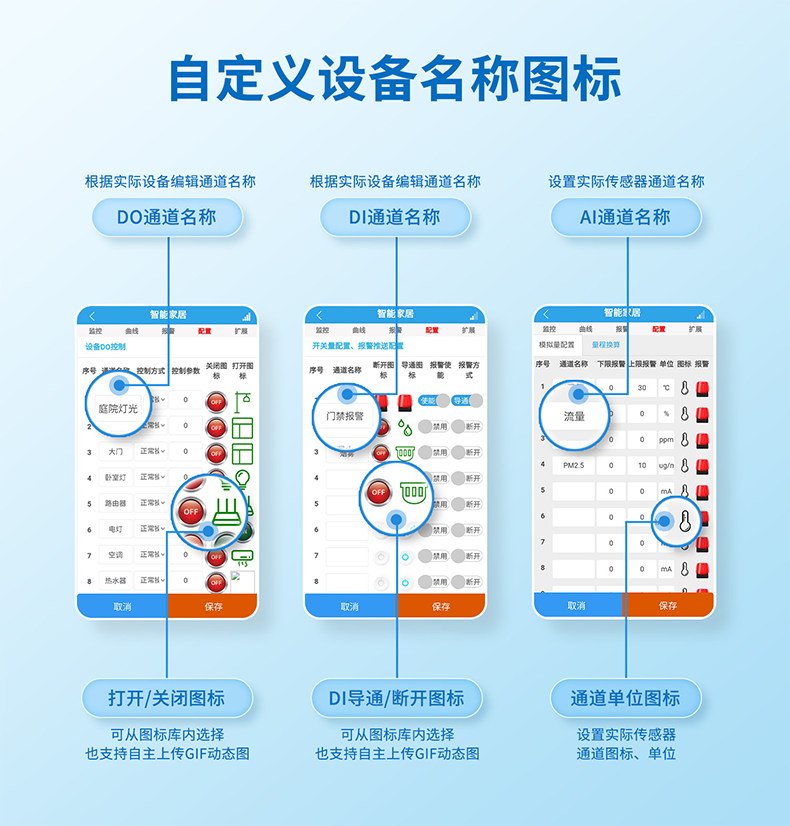

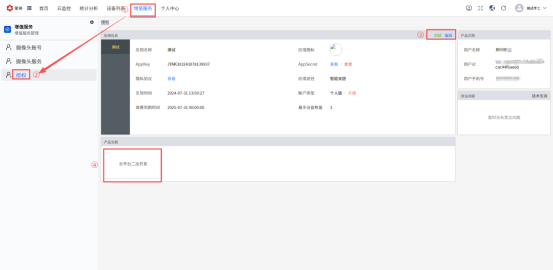

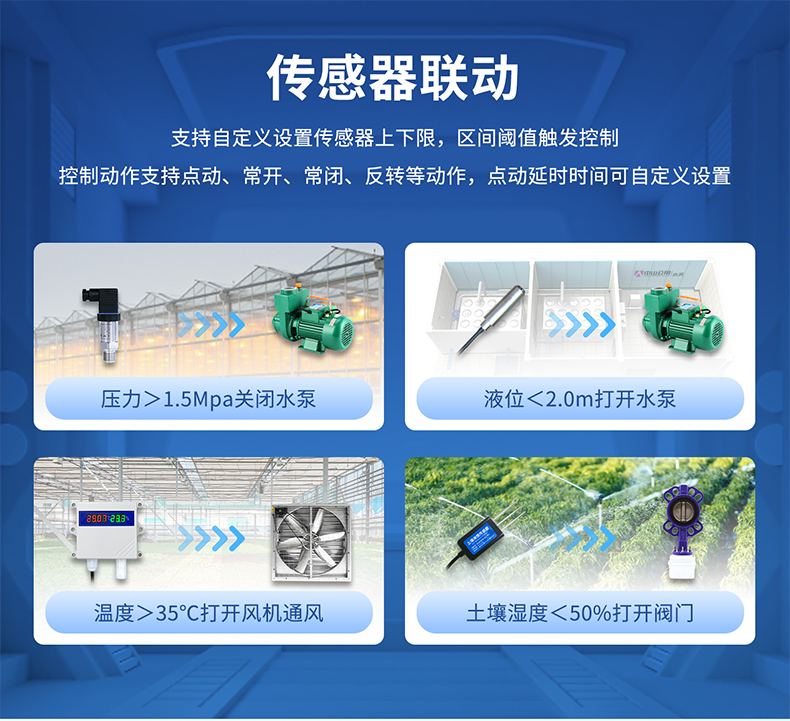

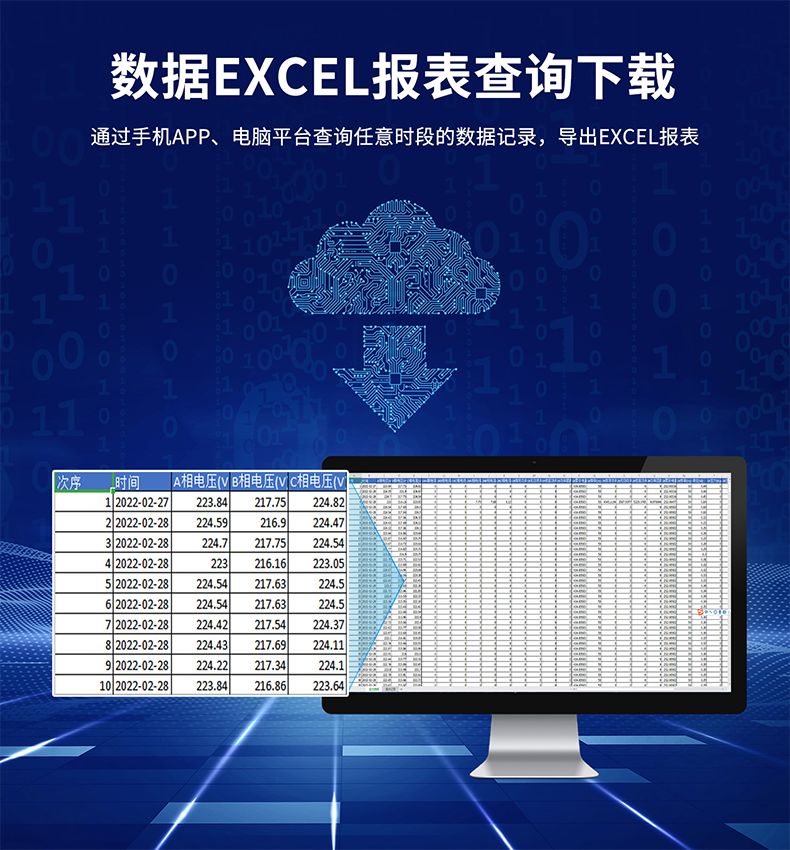

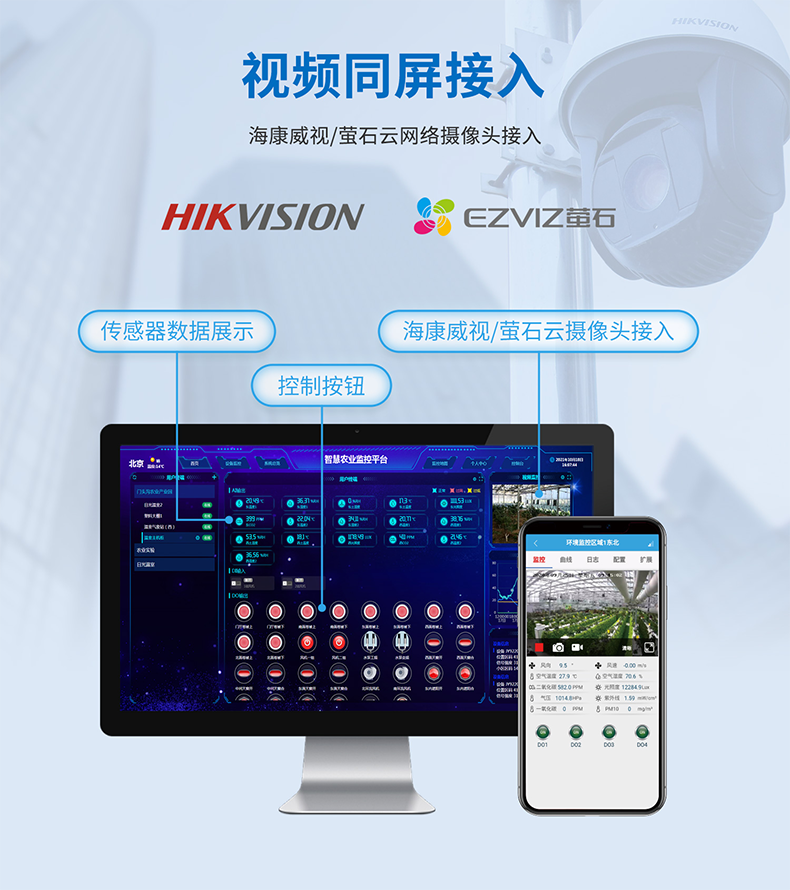

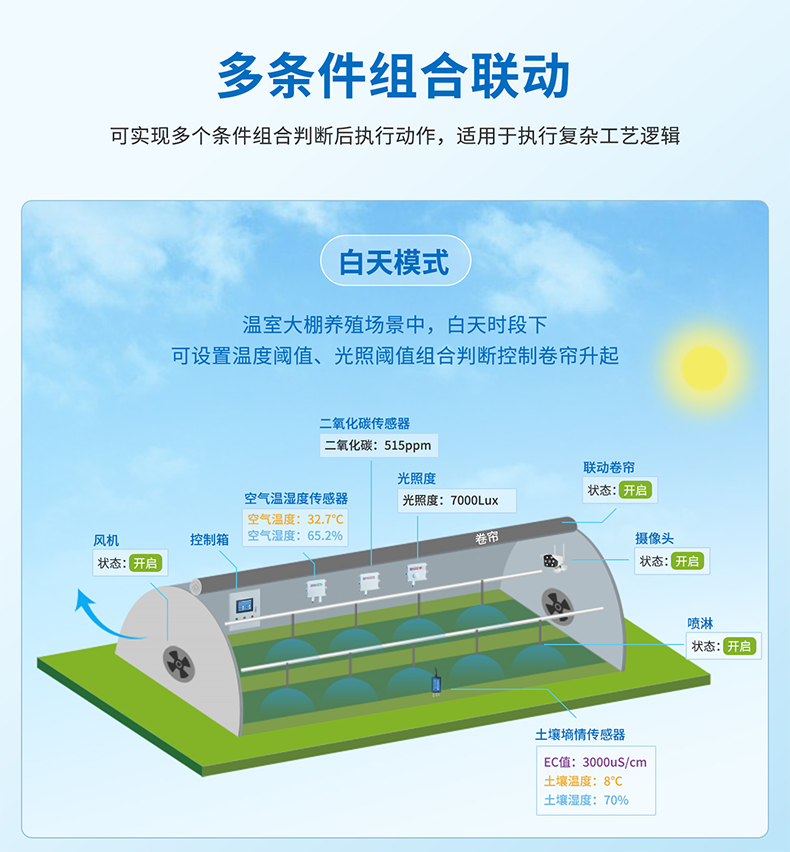

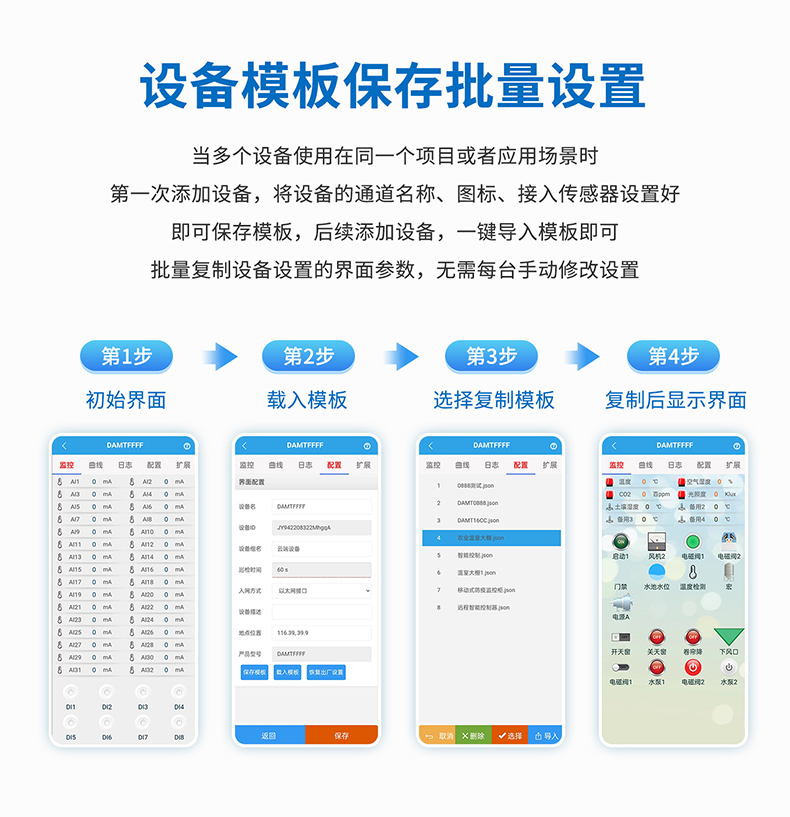

十一、平台软件说明

聚英云平台为我公司开发的一款网络平台软件,平台包含手机 APP 平台软件和网页版平台,其中手机 APP 软件又包含 Android 、IOS 两大类,平台以我公司的 DAM 系列网络版设备和GPRS 版设备为应用对象,旨在为用户提供远程控制输出(继电器、开关量)、模拟量(4-20mA 、0-10V 、0-5V)采集、开关量采集等服务,极大方便了用户的需求,服务器由我公司提供,客户可放心使用。

具体操作说明阅读【聚英云平台 WIFI 网口版使用说明】文档即可;

下载地址:https://www.juyingele.com/download/JYCloud_NET-WIFI.pdf

十二、开发资料说明

1、工作模式说明

1.1 、本机非锁联动模式

本身带有光耦输入和继电器输出的板卡模块,在该模式下,输入光耦与继电器为直接联动。即:光耦输入信号生效—>对应继电器吸合,光耦输入信号取消—>对应继电器断开。

该模式下因为机械及程序的延迟,光耦输入信号到继电器动作会有一定的延迟 ,但最大不会超过 0.05 秒。

由于该模式下所有继电器直接受光耦联动,所以会出现串口无法操作继电器的现象,这并不是异常现象,而是串口操作继电器后,在继电器还为动作之前就被光耦的状态联动了。

1.2 、本机自锁联动模式

模块本身带有光耦输入和继电器输出的板卡模块,在该模式下,光耦每输入一次信号,对应的继电器翻转一次。即:

光耦输入信号生效—>继电器翻转(吸合变断开、断开变吸合);

光耦输入信号取消—>继电器不动作;

该模式同样存在非锁模式的延迟问题,但是延迟时间同样不会大于 0.05 秒。

该模式主要可以用于外部信号触发来控制设备启停的场合,例如光耦外接一个按钮,对应的继电器外接用电设备,则每按一次按钮,设备就会切换一次启停状态。

1.3 、闪开闪断功能介绍

手动模式:对继电器每操作一次,继电器则翻转一次(闭合时断开,断开时闭合);

闪开模式:对继电器每操作一次,继电器则闭合 1 秒(实际时间【单位秒】=设置数字*0. 1)后自行断开;

闪断模式:对继电器每操作一次,继电器则断开 1.秒(时间可调)后自行闭合;

2、Modbus 寄存器说明

本控制卡主要为线圈寄存器,主要支持以下指令码:1 、5 、15

指令码

含义

1

读线圈寄存器

5

写单个线圈

15

写多个线圈寄存器

线圈寄存器地址表:

寄存器名称


寄存器地址

说明

线圈控制

线圈 1

写线圈

1 号指令码

0x0001

第一路继电器输出

线圈 2

0x0002

第二路继电器输出

线圈 3

0x0003

第三路继电器输出

线圈 4

0x0004

第四路继电器输出

离散量输入

输入 1

开关量 2 号指令

1x0001

第一路输入

输入 2

1x0002

第二路输入

输入 3

1x0003

第三路输入

输入 4

1x0004

第四路输入

配置参数

通信波特率

保持寄存器

4x1001

见下表波特率数值对应表,默认为 0支持 0-5 ,该寄存器同时决定 RS232 RS485 的通信波特率

备用

4x1002

备用,用户不可写入任何值。

偏移地址

4x1003

设备地址=偏移地址+拨码开关地址

工作模式

4x1004

用户可以使用,存储用户数据

延迟时间

4x1005

用户可以使用,存储用户数据

备注:

① :Modbus 设备指令支持下列Modbus 地址:

00001 至 09999 是离散输出(线圈) 10001 至 19999 是离散输入(触点)

30001 至 39999 是输入寄存器(通常是模拟量输入) 40001 至 49999 是保持寄存器(通常存储设备配置信息)

采用5 位码格式,第一个字符决定寄存器类型,其余 4 个字符代表地址。地址 1 从 0 开始,如 00001 对应 0000。

波特率数值对应表

数值

波特率

0

9600

1

2400

2

4800

3

9600

4

19200

5

38400

③ :继电器状态,通过 30002 地址可以查询,也可以通过 00001---00002 地址来查询,但控制只能使用 00001---00002 地址。

30002 地址数据长度为 16bit 。最多可表示 16 个继电器。

对应结果如下:

Bit

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

0

  位置

8

7

6

5

4

3

2

1

16

15

14

13

12

11

10

9

即 寄存器 30009 数据 的 bit8 与寄存器 00001 的数据一样。

同理:光耦输入也是如此。寄存器 30003 的 bit8 、bit9 与寄存器 10001 、10002都对应到指定的硬件上。

寄存器地址按照 PLC 命名规则,真实地址为去掉最高位,然后减一。

3. 相关指令

情景

RTU 格式(16 进制发送)

查询四路状态

FE 01 00 00 00 04 29 C6

查询指令返回信息

FE 01 01 00 61 9C

控制第一路开

FE 05 00 00 FF 00 98 35

控制返回信息

FE 05 00 00 FF 00 98 35

控制第一路关

FE 05 00 00 00 00 D9 C5

控制返回信息

FE 05 00 00 00 00 D9 C5

控制第二路开

FE 05 00 01 FF 00 C9 F5

控制第二路关

FE 05 00 01 00 00 88 05

控制第三路开

FE 05 00 02 FF 00 39 F5

控制第三路关

FE 05 00 02 00 00 78 05

控制第四路开

FE 05 00 03 FF 00 68 35

控制第四路关

FE 05 00 03 00 00 29 C5

4. 指令详解

控制 1 路继电器(以第一路开为例,其他通道参照本例)

发送码:FE 05 00 00 FF 00 98 35

字段

含义

备注

FE

设备地址

这里为广播地址

05

05 指令

单个控制指令

00 00

地址

要控制继电器寄存器地址

FF 00

指令

继电器开的动作

98 35

CRC16

 6 字节数据的CRC16 校验和

继电器卡返回信息:

返回码:FE 05 00 00 FF 00 98 35

字段

含义

备注

FE

设备地址

这里为广播地址

05

05 指令

单个控制指令

00 00

地址

要控制继电器寄存器地址

FF 00

指令

继电器开的动作

98 35

CRC16

 6 字节数据的CRC16 校验和

1. 继电器查询

查询4 路继电器

发送吗:FE 01 00 00 00 04 29 C6

字段

含义

备注

FE

设备地址

这里为广播地址

01

01 指令

查询继电器状态指令

00 00

起始地址

要查询的第一个继电器寄存器地址

00 04

查询数量

要查询的继电器数量

29 C6

CRC16

 6 字节数据的CRC16 校验和

继电器卡返回信息:

返回码:FE 01 01 00 61 9C

字段

含义

备注

FE

设备地址


01

01 指令

返回指令:如果查询错误,返回 0x81

01

字节数

返回状态信息的所有字节数。1+(n-1)/8

00

查询的状态

返回的继电器状态(16 进制转为 2 进制,其 1 代表吸合,0 代表断开)。

Bit0:第一个继电器状态

Bit1:第二个继电器状态

。。。。。。。

Bit7:第八个继电器状态

61 9C

CRC16

 6 字节数据的CRC16 校验和

2. 闪开闪闭指令解析

闪开发送码:FE 10 00 03 00 02 04 00 04 00 0A 00 D8

闪断发送码:FE 10 00 03 00 02 04 00 02 00 14 21 62

字段

含义

备注

FE

设备地址


10

10 指令

查询输入寄存器指令

00 03

继电器地址

要控制的器地址

00 02

控制命令数

要对继电的命令个数

04

字节数

控制信息命令的的所有字节数。1+(n-1)/8

00 04/00 02

指令

闪开闪闭指令

00 0A

延时时间

00 0A 为十六进制换为十进制则为间隔时间

00 D8

CRC16


返回码:FE 10 00 03 00 02 A5 C7

字段

含义

备注

FE

设备地址


10

10 指令

返回指令:如果查询错误,返回 0x82

00 03

设备地址

查询设备的地址

00 02

接收命令数

设备接受的命令个数


A5 C7

CRC16

校验位

3. 全开全关指令解析

全开发送码:FE 0F 00 00 00 04 01 FF 31 D2

全断发送码:FE 0F 00 00 00 04 01 00 71 92

字段

含义

备注

FE

设备地址


0F

0F 指令

返回指令:如果查询错误,返回 0x82

00 00

起始地址


00 04

控制数量

控制的继电器数量

01

字节数

发送命令字节数

FF  (或 00

全开全关命令

FF  全开命令 00  全关命令

31 D2(或 71 92)

CRC16

校验位

全断全开返回码:FE 0F 00 00 00 04 40 07

字段

含义

备注

FE

设备地址


0F

0F 指令

返回指令:如果查询错误,返回 0x82

00 00

起始地址


00 04

数量

返回信息的继电器数量

40 07

CRC16

校验位



云平台 DAM-0404D 远程智能控制器产品参数

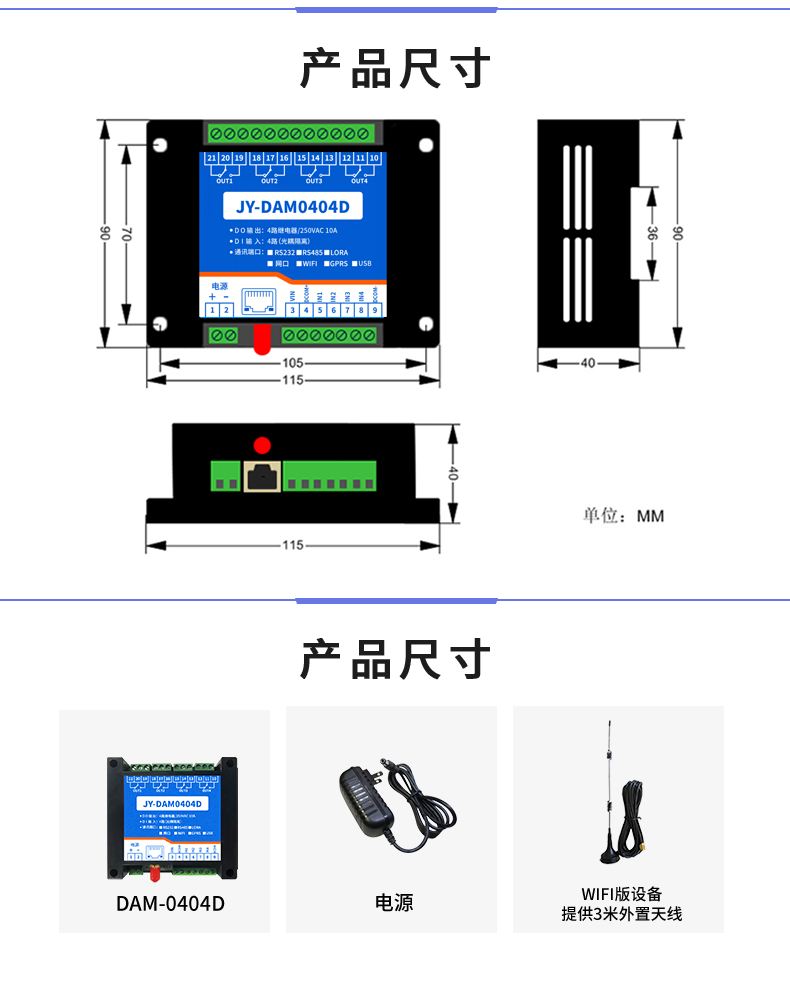

云平台 DAM-0404D 远程智能控制器产品尺寸
