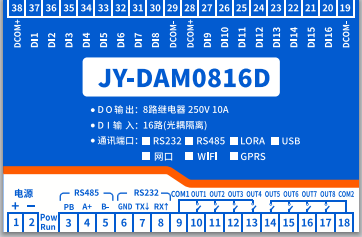

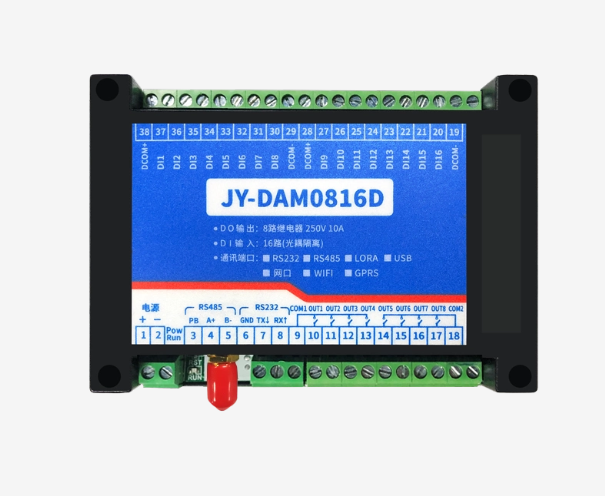

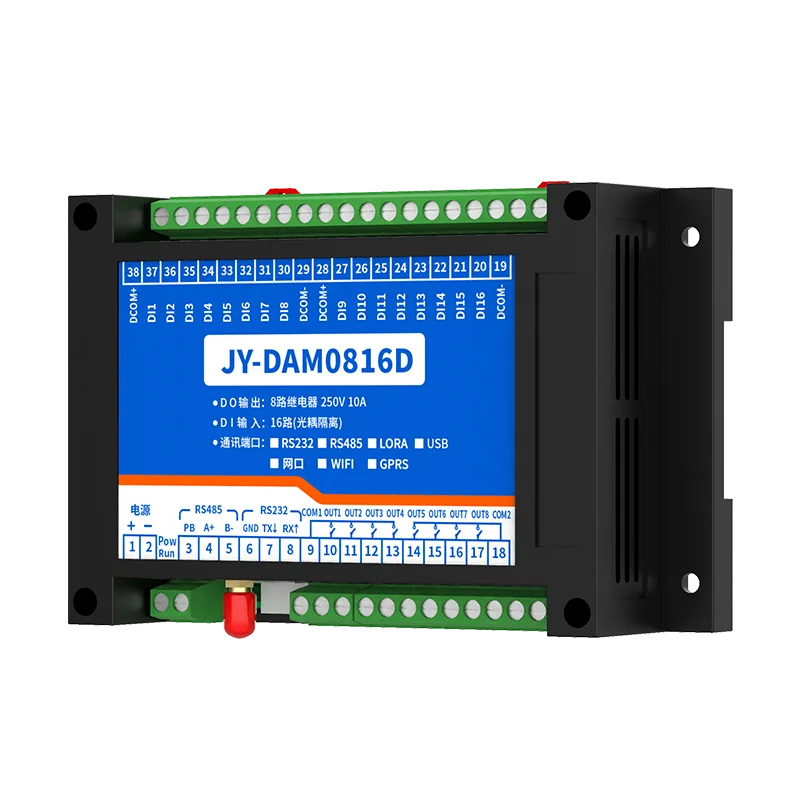

DC7-30V;
继电器输出触点隔离;
通讯接口RJ45以太网口;
通信波特率:1200,2400,4800,9600,19200,38400,57600,115200(可以通过软件修改,默认9600);
通信协议:支持标准modbus RTU协议。
16路光耦输入(5-24V);
8路继电器输出。
型号 | modbus | RS232 | RS485 | USB | RJ45 | 继电器 | 光耦输入 |
DAM0816D-NET | ● | ● | 8 | 16 |
参数 | 说明 |
触点容量 | 10A/30VDC 10A/250VAC |
耐久性 | 10万次 |
数据接口 | 以太网接口 |
额定电压 | DC 7-30V |
电源指示 | 1路红色LED指示(通电时常亮) |
通讯指示 | 1路绿色LED指示(通信时闪烁) |
输出指示 | 8路红色LED指示 |
温度范围 | 工业级,-40℃~85℃ |
尺寸 | 145*94*41mm |
重量 | 330g |
默认通讯格式 | 9600,n,8,1 |
波特率 | 1200,2400,4800,9600,19200,38400,57600,115200 |
软件支持 | 配套配置软件、控制软件; |

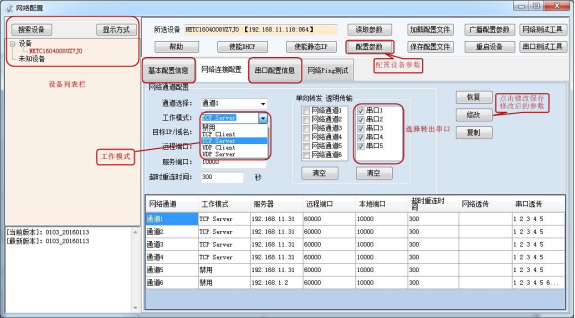

使用“以太网配置软件”(相关下载内下载),配置设备的设备地址及设备的网络通信模式。
详细配置方法参见“以太网配置软件使用说明”文档。
https://www.juyingele.com/download/JYNetConfig.zip

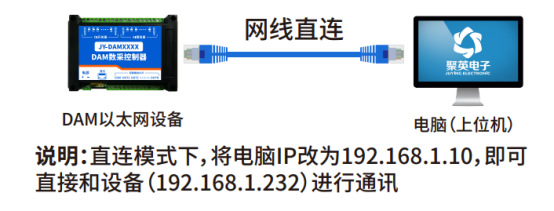

设备参数配置完毕,通过建立虚拟串口或网络调试助手进行测试。

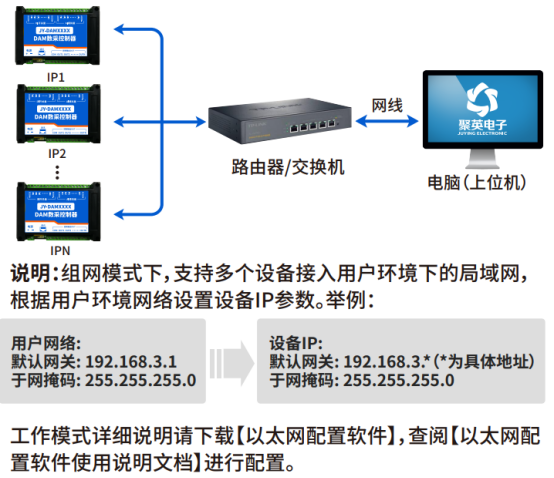

网络版设备通过IP地址来区分设备,设备地址使用默认的254即可。
本产品支持标准modbus指令,有关详细的指令生成与解析方式,可根据本文中的寄存器表结合参考《MODBUS协议中文版》 即可。
Modbus协议中文版参考:http://www.juyingele.com.cn/software/software/Modbus%20POLL软件及使用教程.rar
本产品支持modbus RTU 格式。
本控制卡主要为模拟输入寄存器和光耦输入寄存器,主要支持以下指令码:2、4
指令码 | 含义 |
2 | 读光耦输入状态 |
4 | 读模拟输入AD值 |
线圈寄存器地址表:
寄存器名称 | 寄存器地址 | 说明 |
线圈控制 | ||
线圈1 | 50000 | 第一路继电器输出 |
线圈2 | 50001 | 第二路继电器输出 |
线圈3 | 50002 | 第三路继电器输出 |
线圈4 | 50003 | 第四路继电器输出 |
线圈5 | 50004 | 第五路继电器输出 |
线圈6 | 50005 | 第六路继电器输出 |
线圈7 | 50006 | 第七路继电器输出 |
线圈8 | 50007 | 第八路继电器输出 |
光耦输入 | ||
光耦1 | 20000 | 第一路光耦输入 |
光耦2 | 20001 | 第二路光耦输入 |
光耦3 | 20002 | 第三路光耦输入 |
光耦4 | 20003 | 第四路光耦输入 |
光耦5 | 20004 | 第五路光耦输入 |
光耦6 | 20005 | 第六路光耦输入 |
光耦7 | 20006 | 第七路光耦输入 |
光耦8 | 20007 | 第八路光耦输入 |
光耦9 | 20008 | 第九路光耦输入 |
光耦10 | 20009 | 第十路光耦输入 |
光耦11 | 20010 | 第十一路光耦输入 |
光耦12 | 20011 | 第十二路光耦输入 |
光耦13 | 20012 | 第十三路光耦输入 |
光耦14 | 20013 | 第十四路光耦输入 |
光耦15 | 20014 | 第十五路光耦输入 |
光耦16 | 20015 | 第十六路光耦输入 |
配置参数 | ||
通信波特率 | 41001 | 见下表波特率数值对应表,默认为0,支持0-6,该寄存器同时决定RS232和RS485的通信波特率 |
备用 | 41002 | 备用,用户不可写入任何值。 |
偏移地址 | 41003 | 设备地址=偏移地址 |
工作模式 | 41004 | 用户可以使用,存储用户数据 |
延迟时间 | 41005 | 用户可以使用,存储用户数据 |
只读参数 | ||
设备地址 | 31002 | Modbus访问的地址 |
备注:
①:Modbus设备指令支持下列Modbus地址:
00001至09999是离散输出(线圈)
10001至19999是离散输入(触点)
30001至39999是输入寄存器(通常是模拟量输入)
40001至49999是保持寄存器(通常存储设备配置信息)
采用5位码格式,第一个字符决定寄存器类型,其余4个字符代表地址。地址1从0开始,如00001对应0000。
波特率数值对应表
数值 | 波特率 |
0 | 9600 |
1 | 2400 |
2 | 4800 |
3 | 9600 |
4 | 19200 |
5 | 38400 |
③:继电器状态,通过30002地址可以查询,也可以通过00001---00002地址来查询,但控制只能使用00001---00002地址。
30002地址数据长度为16bit。最多可表示16个继电器。
对应结果如下:
Bit | 15 | 14 | 13 | 12 | 11 | 10 | 9 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
继电器位置 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 16 | 15 | 14 | 13 | 12 | 11 | 10 | 9 |
即 寄存器30009数据 的bit8 与寄存器00001的数据一样。
同理:光耦输入也是如此。寄存器30003的bit8、bit9 与寄存器10001、10002都对应到指定的硬件上。
寄存器地址按照PLC命名规则,真实地址为去掉最高位,然后减一。
应用举例及其说明:本机地址除了拨码开关地址之外,还有默认的254为广播地址。当总线上只有一个设备时,无需关心拨码开关地址,直接使用254地址即可,当总线上有多个设备时通过拨码开关选择为不同地址,发送控制指令时通过地址区别。
注意:RS485总线可以挂载多个设备。
指令可通过“聚英翱翔DAM调试软件”,的调试信息来获取。

指令生成说明:对于下表中没有的指令,用户可以自己根据modbus协议生成,对于继电器线圈的读写,实际就是对modbus寄存器中的线圈寄存器的读写,上文中已经说明了继电器寄存器的地址,用户只需生成对寄存器操作的读写指令即可。例如读或者写继电器1的状态,实际上是对继电器1对应的线圈寄存器0001的读写操作。
情景 | RTU格式(16进制发送) |
查询八路状态 | FE 01 00 00 00 08 29 C3 |
查询指令返回信息 | FE 01 01 00 61 9C |
控制第一路开 | FE 05 00 00 FF 00 98 35 |
控制返回信息 | FE 05 00 00 FF 00 98 35 |
控制第一路关 | FE 05 00 00 00 00 D9 C5 |
控制返回信息 | FE 05 00 00 00 00 D9 C5 |
控制第二路开 | FE 05 00 01 FF 00 C9 F5 |
控制第二路关 | FE 05 00 01 00 00 88 05 |
控制第三路开 | FE 05 00 02 FF 00 39 F5 |
控制第三路关 | FE 05 00 02 00 00 78 05 |
控制第四路开 | FE 05 00 03 FF 00 68 35 |
控制第四路关 | FE 05 00 03 00 00 29 C5 |
控制第五路开 | FE 05 00 04 FF 00 D9 F4 |
控制第五路关 | FE 05 00 04 00 00 98 04 |
控制第六路开 | FE 05 00 05 FF 00 88 34 |
控制第六路关 | FE 05 00 05 00 00 C9 C4 |
控制第七路开 | FE 05 00 06 FF 00 78 34 |
控制第七路关 | FE 05 00 06 00 00 39 C4 |
控制第八路开 | FE 05 00 07 FF 00 29 F4 |
控制第八路关 | FE 05 00 07 00 00 68 04 |
查询十六路光耦状态 | FE 02 00 00 00 10 6D C9 |
查询返回信息 | FE 02 02 00 00 AD AC |
继电器查询(4路继电器)
发送指令码:FE 01 00 00 00 04 29 C6
字段 | 含义 | 备注 |
FE | 设备地址 | 这里为广播地址 |
01 | 01指令 | 查询继电器状态指令 |
00 00 | 起始地址 | 要查询的第一个继电器寄存器地址 |
00 04 | 查询数量 | 要查询的继电器数量 |
29 C6 | CRC16 | 前6字节数据的CRC16校验和 |
继电器卡返回信息:
返回码:FE 01 01 00 61 9C
字段 | 含义 | 备注 |
FE | 设备地址 | |
01 | 01指令 | 返回指令:如果查询错误,返回0x81 |
01 | 字节数 | 返回状态信息的所有字节数。1+(n-1)/8 |
00 | 查询的状态 | 返回的继电器状态。 Bit0:第一个继电器状态 Bit1:第二个继电器状态 。。。。。。。 Bit7:第八个继电器状态 |
61 9C | CRC16 | 前6字节数据的CRC16校验和 |
查询光耦
发送码:FE 02 00 00 00 10 6D C9
字段 | 含义 | 备注 |
FE | 设备地址 | |
02 | 02指令 | 查询离散量输入(光耦输入)状态指令 |
00 00 | 起始地址 | 要查询的第一个光耦的寄存器地址 |
00 10 | 查询数量 | 要查询的光耦状态数量 |
6D C9 | CRC16 |
光耦返回信息:
返回码:FE 02 02 00 00 AD AC
字段 | 含义 | 备注 |
FE | 设备地址 | |
02 | 02指令 | 返回指令:如果查询错误,返回0x82 |
02 | 字节数 | 返回状态信息的所有字节数。1+(n-1)/8 |
00 00 | 查询的状态 | 返回的继电器状态。 Bit0:第一个光耦输入状态 Bit1:第二个光耦输入状态 。。。。。。。 Bit7:第八个光耦输入状态 ……. Bit15:第16个光耦输入状态 |
AD AC | CRC16 |
闪开闪闭指令解析
闪开发送码:FE 10 00 03 00 02 04 00 04 00 0A 00 D8
闪断发送码:FE 10 00 03 00 02 04 00 02 00 14 21 62
字段 | 含义 | 备注 |
FE | 设备地址 | |
10 | 10指令 | 查询输入寄存器指令 |
00 03 | 继电器地址 | 要控制的器地址 |
00 02 | 控制命令数量 | 要对继电的命令个数 |
04 | 字节数 | 控制信息命令的的所有字节数。1+(n-1)/8 |
00 04或00 02 | 指令 | 00 04为闪开指令 00 02为闪闭命令 |
00 0A | 间断时间 | 00 0A为十六进制换为十进制则为10间隔时间为(0.1秒*10) |
00 D8 | CRC16 | 校验方式 |
返回码:FE 10 00 03 00 02 A5 C7
字段 | 含义 | 备注 |
FE | 设备地址 | |
10 | 10指令 | 返回指令:如果查询错误,返回0x82 |
00 03 | 设备地址 | 查询设备的地址 |
00 02 | 接收命令数 | 设备接受的命令个数 |
A5 C7 | CRC16 | 校验位 |
全开全关指令解析
可同时控制指定的多路通道的闭合和断开,将下列指令中的全开全关命令更改即可。
更改方法:将2进制转换成16进制即可,其中2进制中1代表闭合,0代表断开,全开2进制为1111,16进制为0F(也可使用默认的FF执行),其他多路通道以此类推。
全开发送码:FE 0F 00 00 00 04 01 FF 31 D2
全断发送码:FE 0F 00 00 00 04 01 00 71 92
字段 | 含义 | 备注 |
FE | 设备地址 | |
0F | 0F指令 | 返回指令:如果查询错误,返回0x82 |
00 00 | 起始地址 | |
00 04 | 控制数量 | 控制的继电器数量 |
01 | 字节数 | 发送命令字节数 |
FF (或00) | 全开全关命令 | FF 全开命令 00全关命令 |
31 D2 (或71 92) | CRC16 | 校验位 |
全开返回码:FE 0F 00 00 00 04 40 07
全断返回码:FE 0F 00 00 00 04 40 07
字段 | 含义 | 备注 |
FE | 设备地址 | |
0F | 0F指令 | 返回指令:如果查询错误,返回0x82 |
00 00 | 起始地址 | |
00 04 | 数量 | 返回信息的继电器数量 |
40 07 | CRC16 | 校验位 |

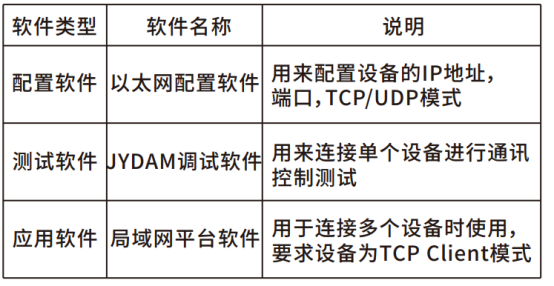

以太网配置软件:https://www.juyingele.com/download/JYNetConfig.zip
JYDAM调试软件:https://www.juyingele.com/download/JYDAMSoftware.zip
局域网平台软件:https://www.juyingele.com/download/LAN_Platform_Software.zip
1)使用以太网配置软件搜索不到设备时的解决方法:
①检查硬件指示灯,
以太网黄色灯常亮:代表链路正常。长灭:网线异常。
以太网绿色灯闪烁:检测到数据传输。

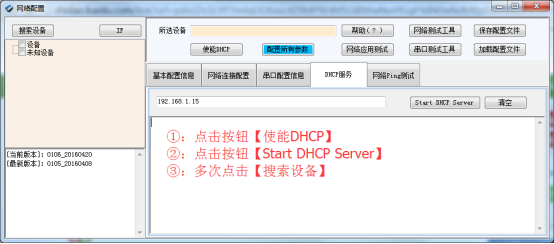

②操作软件,使能DHCP服务

③如果以上操作仍旧搜索不到,
请确认当前PC的网段和设备的网段在一个网段下。
禁用PC的其他不用的网卡。
当前PC只有一个唯一的局域网IP。
请用PC确认网线是好用的。
当前软件仅支持ipv4。
④如若仍搜索不到,可对有复位按键的设备进行复位,按住复位键6S,网口灯会灭一下,然后正常显示,第一次复位为设备为动态IP,再短接6S复位,此时设备为静态IP;

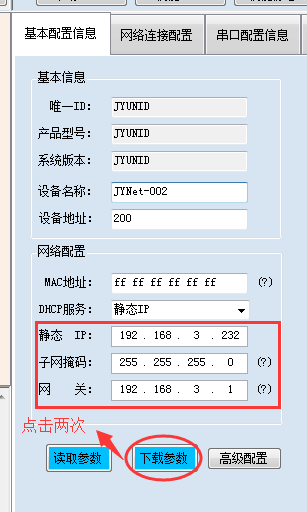

⑤勾选所有设备

在“基本配置信息”栏内,修改设备IP为静态IP,与电脑所处网段为同一网段,点击“下载参数”,2S后再点击“下载参数”,提示配置成功。

2)当设备能搜索到,修改设备参数,点击“配置参数”无反应时,解决办法:
确认电脑端IP与设备要配置的IP为同一网段下,电脑只接入有线或无线网络,当有线和无线网络都接入时,确认两种网络位于同一网段下,当前网络的路由器的DHCP处于开启状态。
