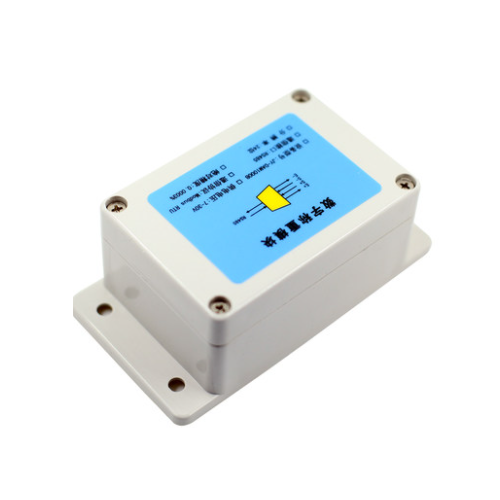

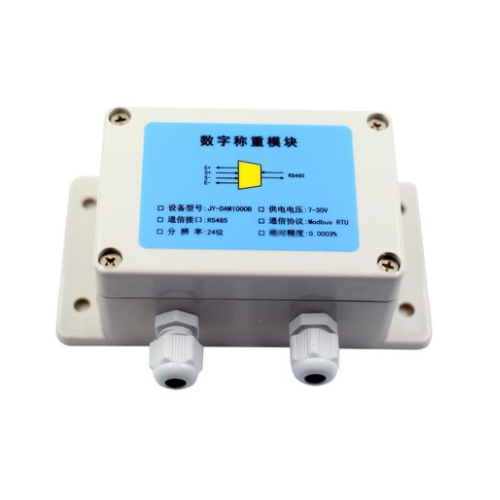

CZ1000GN 高精度称重变送模块

2点校准 | 隔离485 | Modbus协议 | 支持PLC

设备供电为宽压DC 7-30V供电,隔离设计;通讯采用RS485隔离设计,提高设备的抗干扰能力;采用24位高分辨率AD,可接8路称重传感器,采集称重数据;设备支持设定采样周期、滤波频率;通信波特率支持:2400,4800,9600,19200,38400(默认...

联网方式:RS485 功能说明:1CZ 版本说明:标准版 协议:Modbus TCP/RTU/ASCII 软件说明:免费测试/应用软件 二次开发:支持 安装方式:35mm导轨或四角螺丝



 CZ1000GN称重变送模块选型


 通道数量 型号 通讯接口 采集频率 采集精度 曲线拟合校准方式滤波  供电电压
 1路JY-CZ1000GN-GN RS485隔离 10/33Hz 0.0003% 二次曲线ABC+5点+2点7-40V
 2路JY-CZ2000-GNRS485隔离 10/33Hz  0.0003%  二次曲线ABC+5点+2点  是 7-40V
 4路JY-CZ1000GNN RS485隔离  10/33Hz 0.00% 二次曲线ABC+5点+2点 7-40V
 8路JY-CZ8000-GN RS485隔离  10/33Hz 0.00% 二次曲线ABC+5点+2点 7-40V
 1路JY-CZ1000GN-GRS485隔离10/33Hz0.00% 2点 7-40V
 2路JY-CZ2000-G  RS485隔离 10/33Hz0.00%2点7-40V
 4路JY-CZ1000GN RS485隔离  10/33Hz 0.00%2点7-40V
 8路JY-CZ8000-G  RS485隔离  10/33Hz 0.00%2点 是  7-40V
 1路JY-CZ1000GNRS485 10/33Hz 0.00%2点 是  7-40V
 2路JY-CZ2000RS485 10/33Hz 0.00%2点 是 7-40V
 4路JY-CZ4000 RS485 10/33Hz 0.00%2点 7-40V



  注:

  1、通道数量指可接入的传感器的数量


  2、曲线拟合校准方式:a、二次曲线ABC+5点+2点是指多点曲线校准功能,非线性标定;


  b、2点校准指线性标定。


  3、关于通信:隔离RS485通讯设备,抗干扰能力强。




 CZ1000GN称重变送模块(图2)




 CZ1000GN称重变送模块资料


  产品提供以下资料:


  1、标准modbus通讯协议说明书


  2、产品说明书(含查询指令)


  3、寄存器说明文档,PLC、组态软件使用。


  4、提供配套称重系统软件,需安装.net 4.0环境;


  5、提供Modbus poll工程文件,可用改软件进行校准标定。


 CZ1000GN称重变送模块(图2)

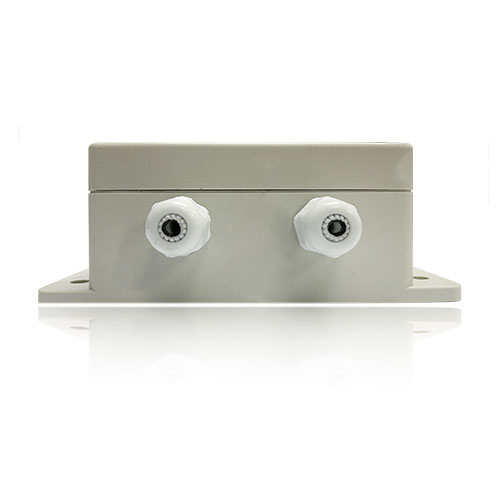

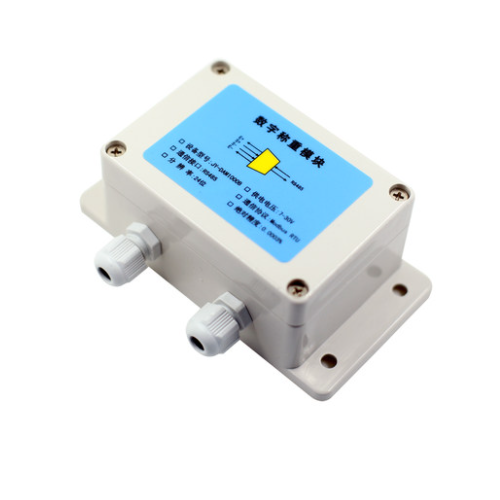

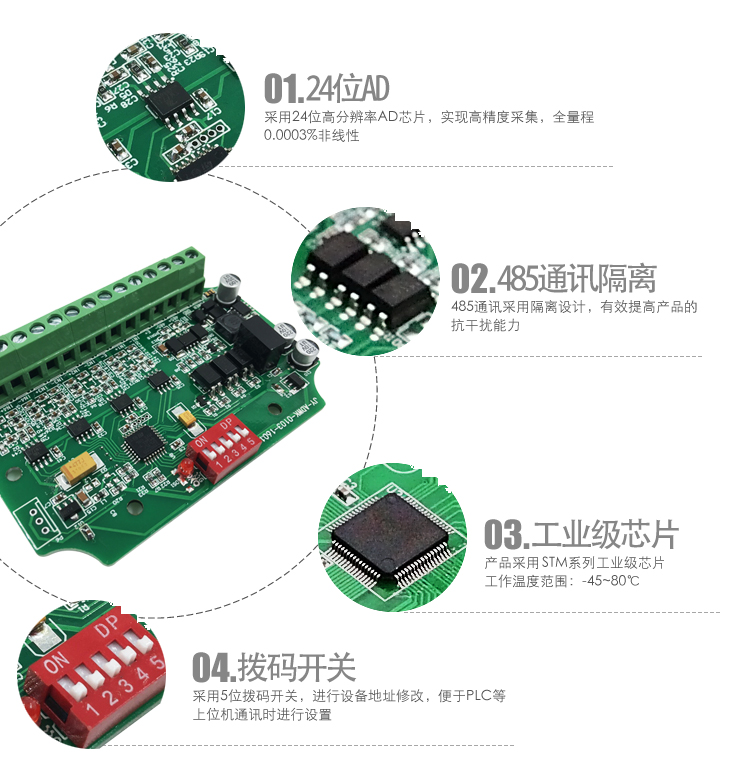

 CZ1000GN称重变送模块细节


  ◆ 设备供电为宽压DC 7-30V供电,隔离设计;


  ◆ 通讯采用RS485隔离设计,提高设备的抗干扰能力;


  ◆采用24位高分辨率AD,可接8路称重传感器,采集称重数据;


  ◆ 设备支持设定采样周期、滤波频率;


  ◆ 通信波特率支持:2400,4800,9600,19200,38400(默认为9600,可修改);


  ◆ 通信协议为标准modbus协议,支持发送Modbus rtu/Ascii控制指令;


  ◆ 产品可设置0-255个设备地址,默认设备地址为0,使用广播地址254


  ◆ 改产品支持2点线性标定和多点分线性标定。



 CZ1000GN称重变送模块细节



 CZ1000GN称重变送模块(图2)




 CZ1000GN称重变送模块(图2)




 CZ1000GN称重变送模块应用软件


  1、称重系统软件

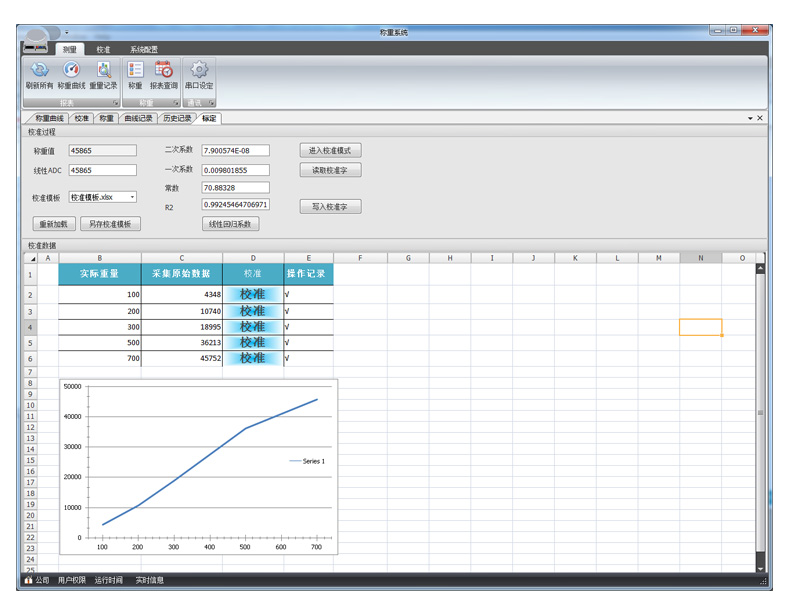

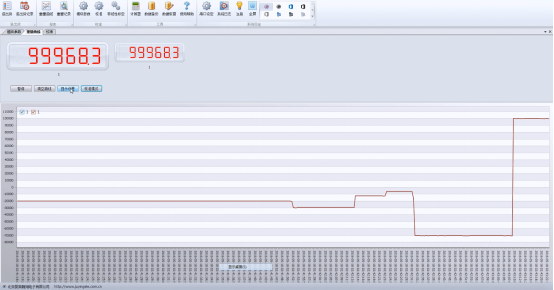

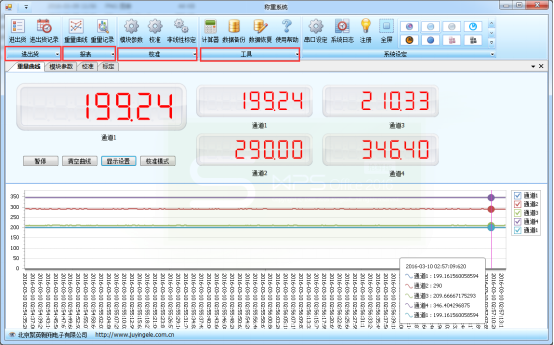

  重量级曲线显示界面



 CZ1000GN称重变送模块应用




 CZ1000GN称重变送模块应用


  2次校准界面



 CZ1000GN称重变送模块应用

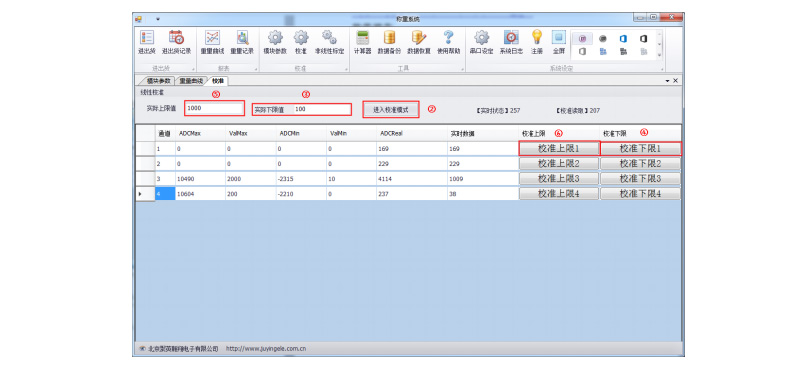

  多点曲线校准界面



 CZ1000GN称重变送模块应用


  2、Modbus poll软件

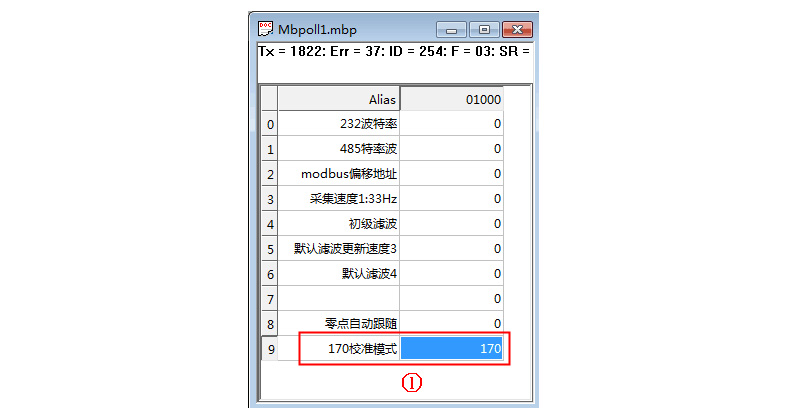

  修改通讯参数



 CZ1000GN称重变送模块应用

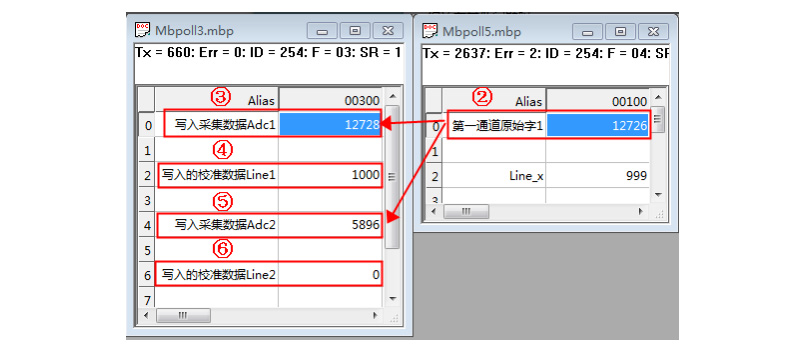

  2点校准



 CZ1000GN称重变送模块应用

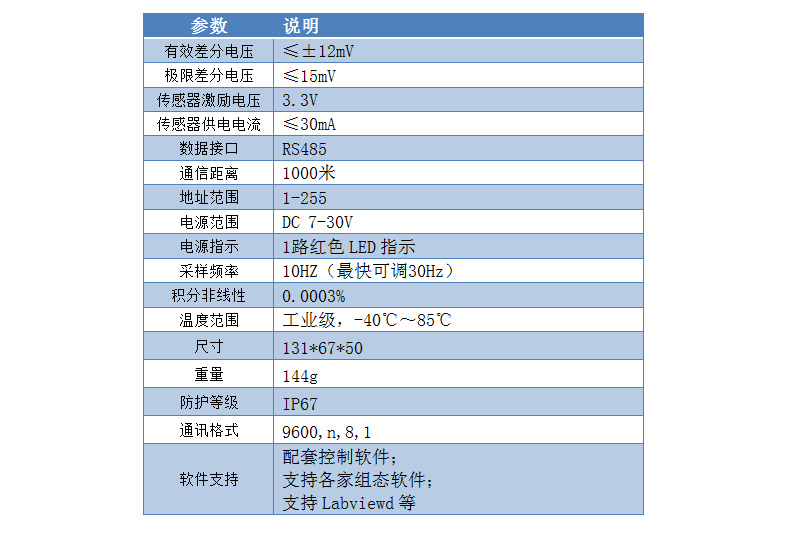

 CZ1000GN称重变送模块参数




CZ1000GN称重变送模块参数


CZ1000GN 高精度称重变送模块相关资料下载
CZ1000GN 高精度称重变送模块说明书 CZ1000GN 高精度称重变送模块说明书
称重模块快速使用手册 称重模块快速使用
寄存器说明 寄存器说明
称重软件及使用说明 称重软件校准
PLC例程 PLC例程下载
Modbus工程 Modbus工程
