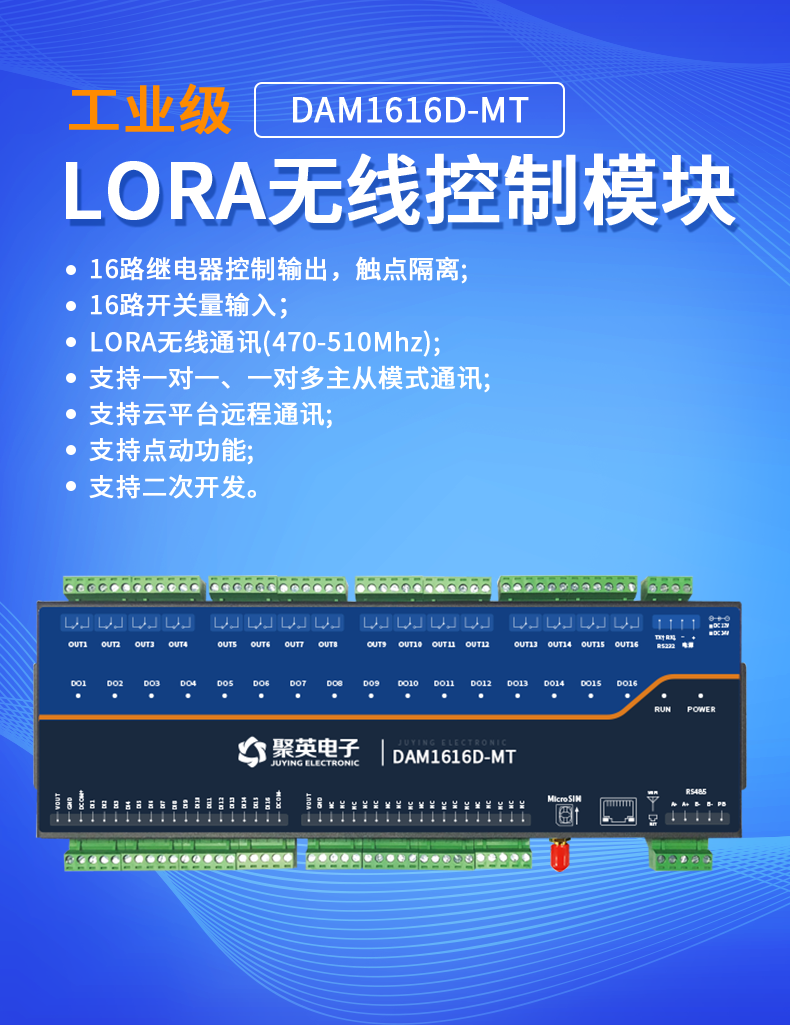

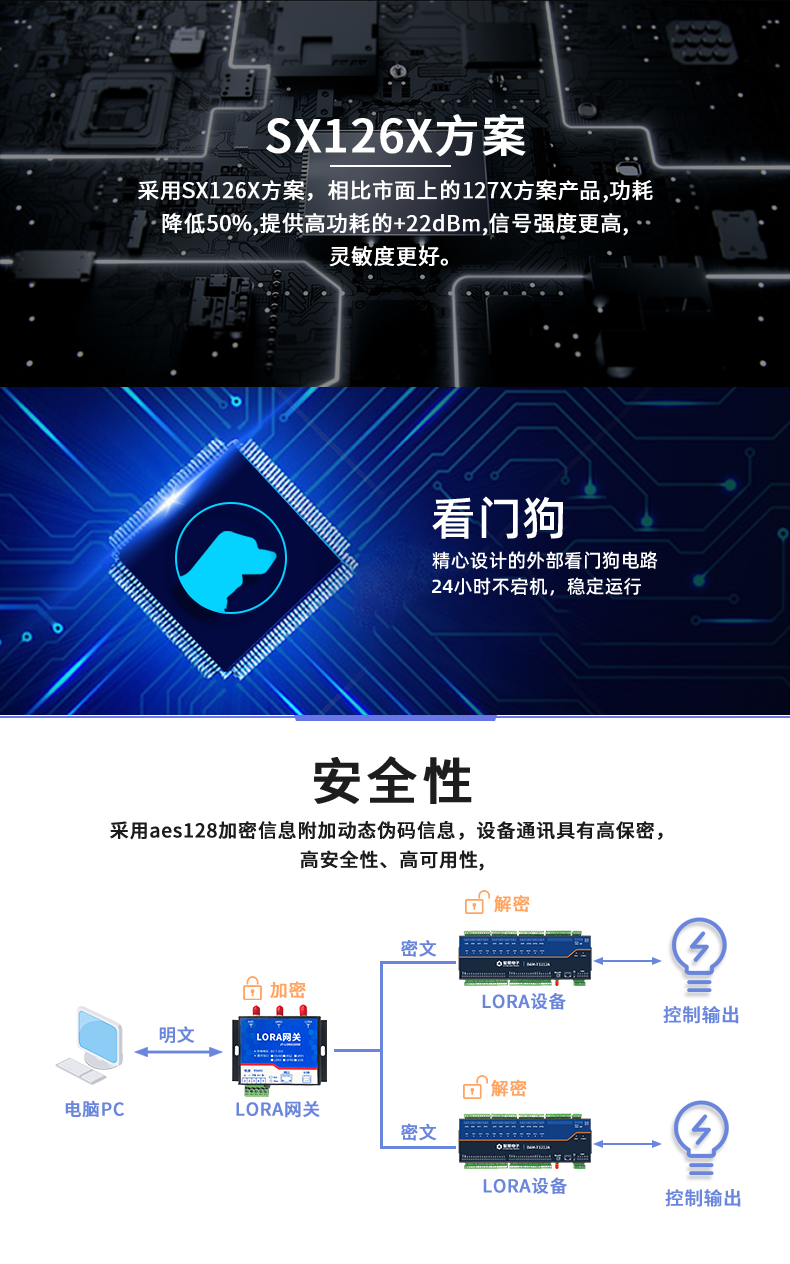

一、产品特点

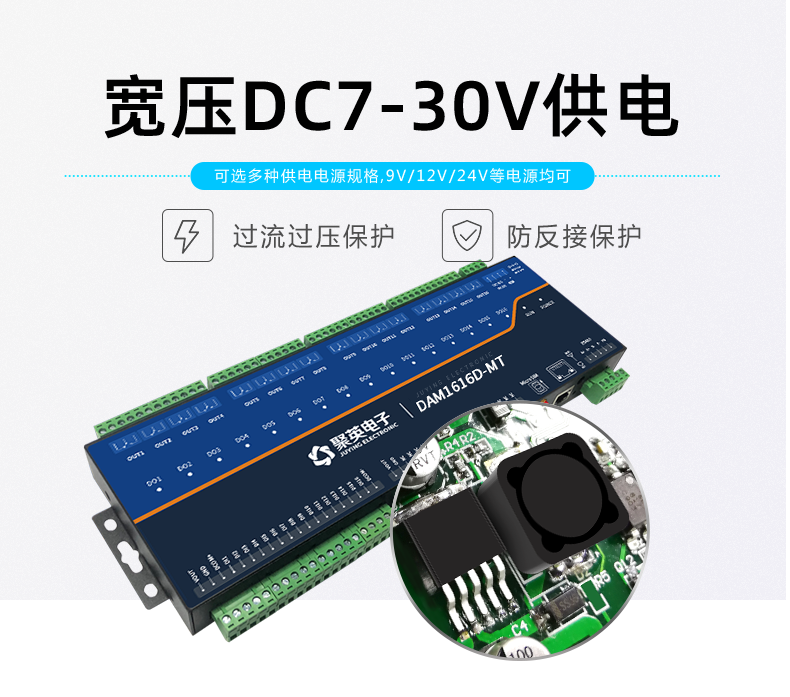

l DC24V 供电;

l RS485 通讯光电隔离，输入光耦隔离，继电器输出触点隔离;

l 采用全铁外壳，抗干扰稳定工作;

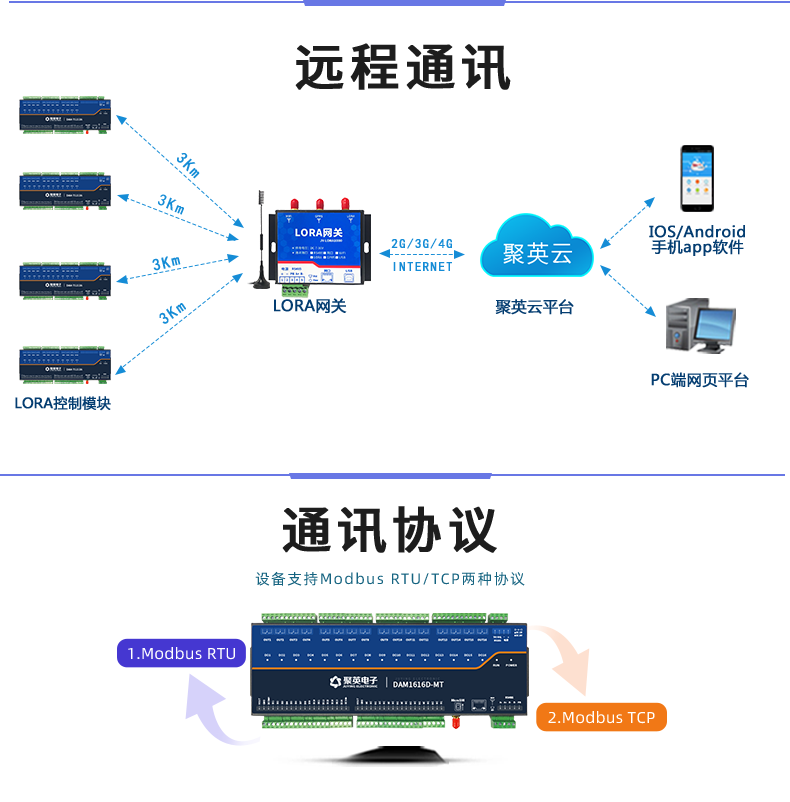

l 通讯接口支持 RS232、RS485 可拓展网口、4G 、WiFi;

l 支持标准 Modbus RTU/TCP/ASCII 协议

l 具有闪开、闪断功能，可以在指令里边带参数、操作继电器开一段时间自动关闭;

l 可以设置 1-255 个设备地址，通过软件设置。

二、产品功能

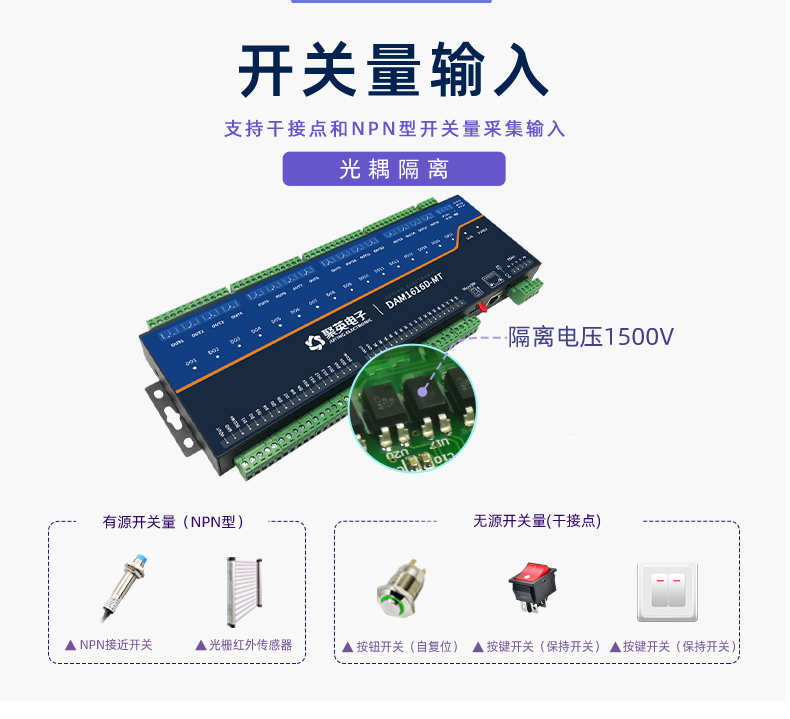

l 16 路光耦输入(5-24V);

l 16 路继电器输出;

l 支持波特率：2400,4800,9600, 19200,38400, 115200(可以通过软件修改，默认 9600);

三、主要参数

参数	说明
触点容量	10A/250VAC
耐久性	10万次
数据接口	RS232、RS485 、可拓展网口、WiFi 、4G
额定电压	DC 24V
电源指示	1路红色 LED 指示（通电时常亮）
通讯指示	1路绿色 LED 指示（通电时闪烁）
温度范围	工业级，-40℃~85℃
尺寸	31110529mm
重量	1185g
默认通讯格式	9600,n,8,1s
波特率	2400,4800,9600, 19200,38400, 115200
软件支持	配套配置软件、控制软件；支持各家组态软件；支持 Labviewd 等

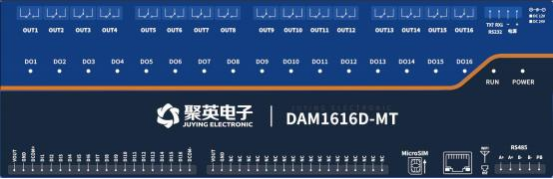

四、接口说明

1 、引脚说明

功能	引脚	说明
供电	-	电源正极
供电	+	电源负极
通讯	RXD	232通讯 RX 接口
	TXD	232通讯 TX 接口
	GND	232通讯地（与电源负极公用）
	PB	485通讯屏蔽接口
	485A+	隔离485通讯 A 接口
	485B-	隔离485通讯 B 接口
DI（开关量输入）	VOUT+	电源正极输出
	VOUT-	电源负极输出
	DCOM+	输入信号公共正
	DI1	第一路开关量输入信号正
	DI2	第二路开关量输入信号正
	DI3	第三路开关量输入信号正
	DI4	第四路开关量输入信号正
	DI5	第五路开关量输入信号正
	DI6	第六路开关量输入信号正
	DI7	第七路开关量输入信号正
	DI8	第八路开关量输入信号正
	DI9	第九路开关量输入信号正
	DI10	第十路开关量输入信号正
	DI11	第十一路开关量输入信号正
	DI12	第十二路开关量输入信号正
	DI13	第十三路开关量输入信号正
	DI14	第十四路开关量输入信号正

	DI15	第十五路开关量输入信号正
	DI16	第十六路开关量输入信号正
	DCOM-	输入信号公共负
DO（继电器控制）	继电器1	电器输出1路接口常闭（左）
		电器输出1路接口公共（中）
		电器输出1路接口常开（右）
	继电器2	电器输出2路接口常闭
		电器输出2路接口公共
		电器输出2路接口常开
	继电器3	电器输出3路接口常闭
		电器输出3路接口公共
		电器输出3路接口常开
	继电器4	电器输出4路接口常闭
		电器输出4路接口公共
		电器输出4路接口常开
	继电器5	电器输出5路接口常闭
		电器输出5路接口公共
		电器输出5路接口常开
	继电器6	电器输出6路接口常闭
		电器输出6路接口公共
		电器输出6路接口常开
	继电器7	电器输出7路接口常闭
		电器输出7路接口公共
		电器输出7路接口常开
	继电器8	电器输出8路接口常闭
		电器输出8路接口公共
		电器输出8路接口常开
	继电器9	电器输出9路接口常闭
		电器输出9路接口公共
		电器输出9路接口常开
	继电器 10	电器输出10路接口常闭
		电器输出10路接口公共
		电器输出10路接口常开
	继电器 11	电器输出11路接口常闭
		电器输出11路接口公共
		电器输出11路接口常开

	继电器 12	电器输出12路接口常闭
		电器输出12路接口公共
		电器输出12路接口常开
	继电器 13	电器输出13路接口常闭
		电器输出13路接口公共
		电器输出13路接口常开
	继电器 14	电器输出14路接口常闭
		电器输出14路接口公共
		电器输出14路接口常开
	继电器 15	电器输出15路接口常闭
		电器输出15路接口公共
		电器输出15路接口常开
	继电器 16	电器输出16路接口常闭
		电器输出16路接口公共
		电器输出16路接口常开空脚不用
	NC

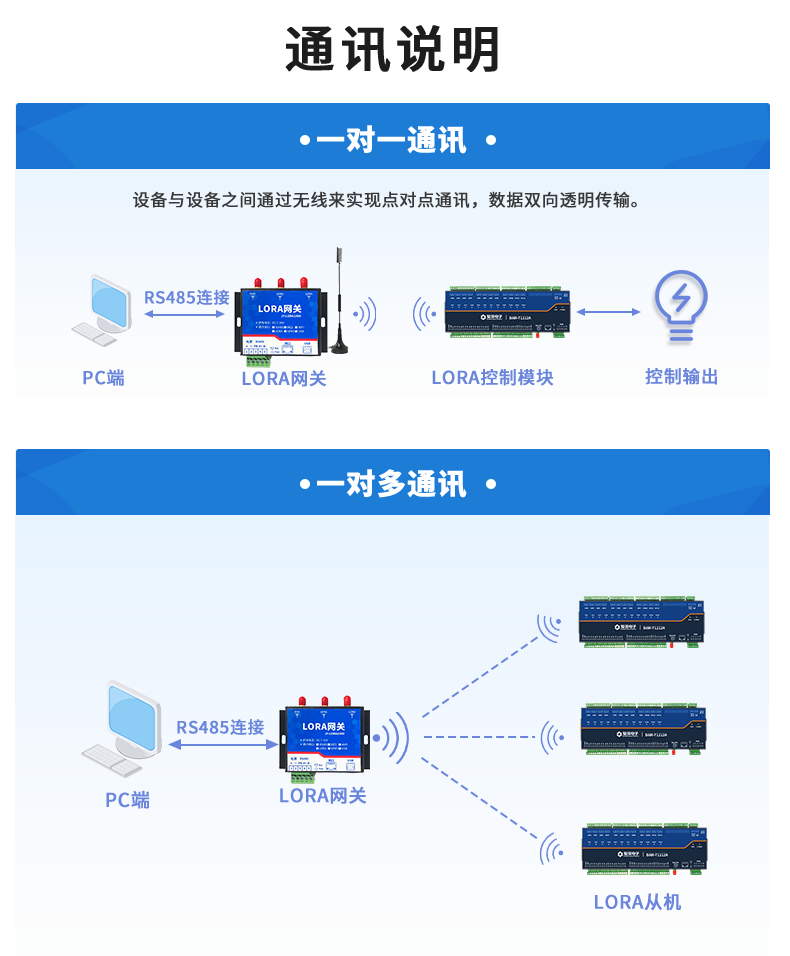

五、通讯接线说明

1 、RS485 级联接线方式

电脑自带的串口一般是 RS232 ，需要配 232-485 转换器(工业环境建议使用有源带隔离的转换器)，转换后 RS485 为 A 、B 两线，A 接板上 A 端子，B 接板上 B 端子，485 屏蔽可以接 GND 。若设备比较多建议采用双绞屏蔽线，采用链型网络结构。

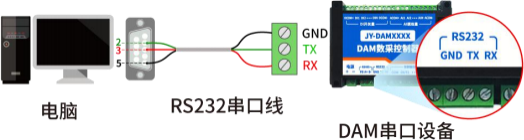

2、RS232 接线

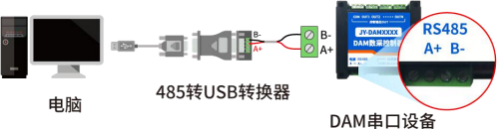

3、USB 转 485 接线

六、输入输出接线

1、开关量接线示意图

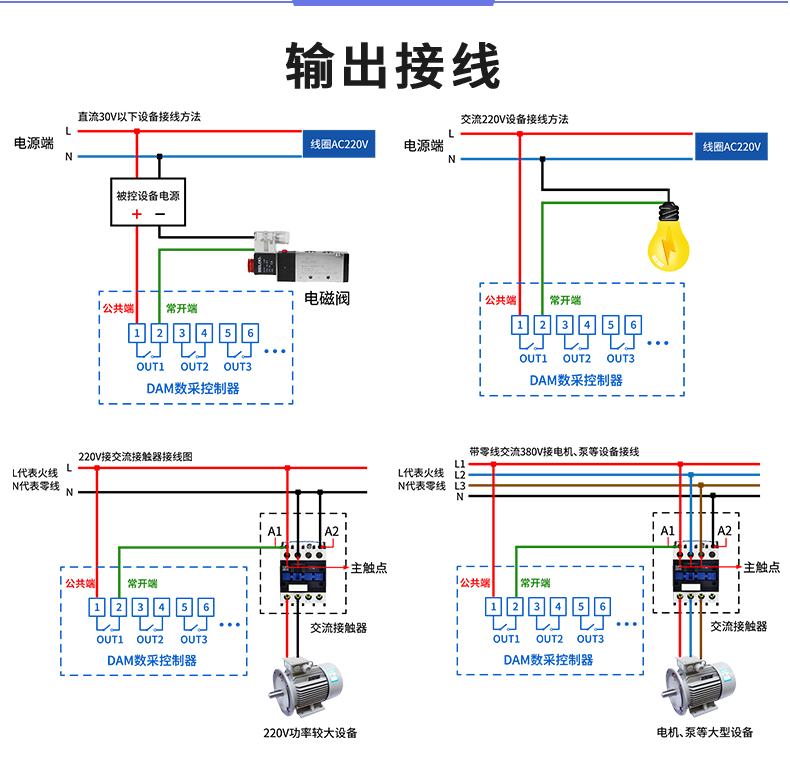

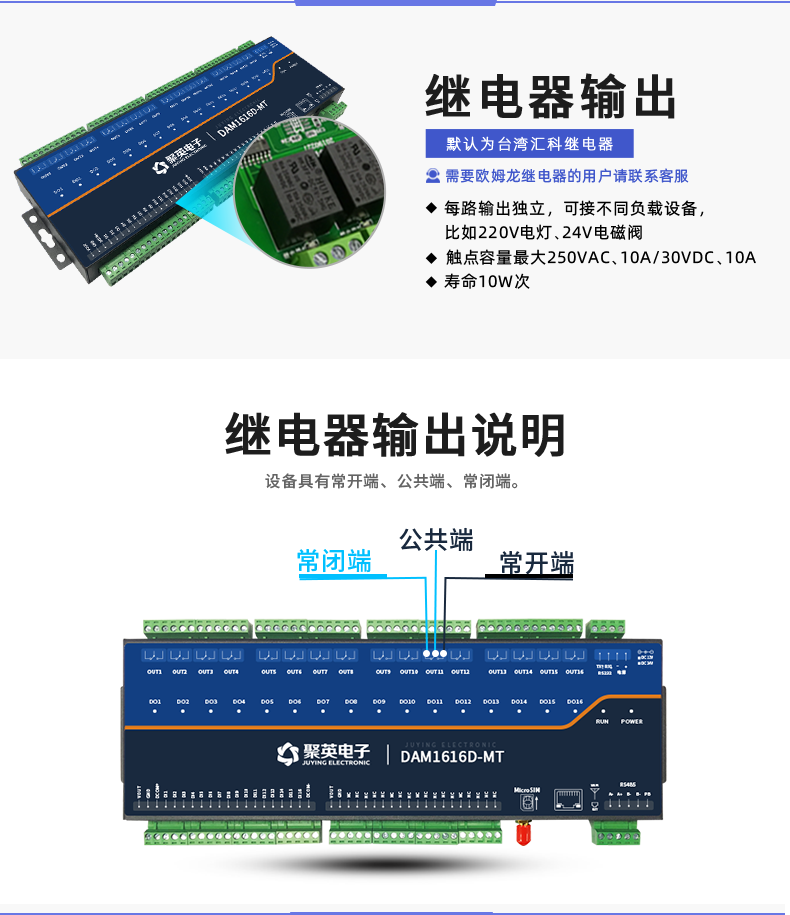

2、继电器接线说明

如下图所示

七、测试软件说明

1、软件下载

软件下载链接地址：https://www.juyingele.com/download/DAMSoftware. zip

2 、软件界面

JYDAM 调试软件：

工具栏	说明
通讯设置	l 串口/网络通讯方式选择； l 端口号/TCP 地址选择； l 设置 AI/DI/DO 读取刷新时间。
DO 控制	l 操作 DO 通道； l 选择 DO 模式； l 设置动作时间。
DI 输入	l 查看 DI 输入状态； l 读取 DI 状态生成查询指令； l 设置 DI/DO 通道名称。
模拟量输入	l 显示 4-20ma/0-10v/0-5v 实时数据/曲线； l 显示 PT100/K 型热电偶/DS18B20 温度数据/曲线； l 显示实时采集时间； l 设置 AI/温度通道名称； l 设置 AI 通道量程转换及显示单位； l 手动导出 excel 表格数据； l 手动保存数据曲线。
模拟量输出	l 设置 AO 输出； l 生成 AO 多通道输出指令。
配置参数	l 显示当前设备 AI/DI/DO 通道数量信息； l 设置波特率； l 设置偏移地址； l 设置工作模式； l 设置 AI/DI/DO 自动回传； l 设置 DO 掉电记忆。
指令区域	l 生成 AI/DI/DO/AO/参数设置等指令。
调试区域	l 用户自定义发送指令测试。

3 、通讯测试

1 选择设备当前串口号(IP 地址填写IP);

2 选择默认波特率 9600;

3 打开端口：

4 右侧有接收指令，可控制继电器即通讯成功。

4 、模拟量数据输入说明

1 选择模拟量输入;

2 下方可以直接查看数据大小和实时曲线。

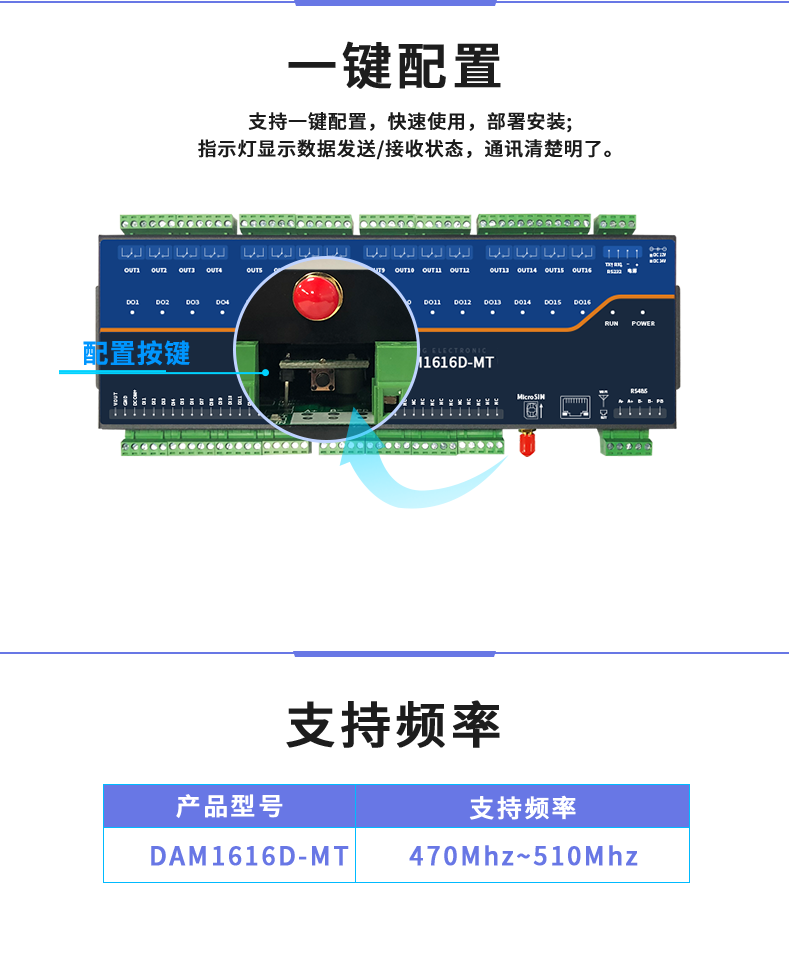

八、参数及工作模式配置

1 、设备地址

1.1 、设备地址的介绍

DAM 系列设备地址默认为 1 ，使用广播地址为 254 进行通讯，用0 无法通讯。

设备地址=偏移地址。

1.2 、设备地址的读取

设备正常通讯后，初始设备地址写入254 ，然后点击软件上方“配置参数 ” 即可读到设备的当前地址。

1.3 、偏移地址的设定与读取

点击 JYDAM 调试软件下方偏移地址后边的“读取 ”或“设置 ”来对设备的偏移地址进行读取或设置。

2 、波特率的读取与设置

点击下方波特率设置栏的“读取 ”和“设置 ”就可以分别读取和设置波特率和地址，操作后需要重启设备和修改电脑串口设置。

3 、闪开闪断功能及设置

3.1 、闪开闪断功能介绍

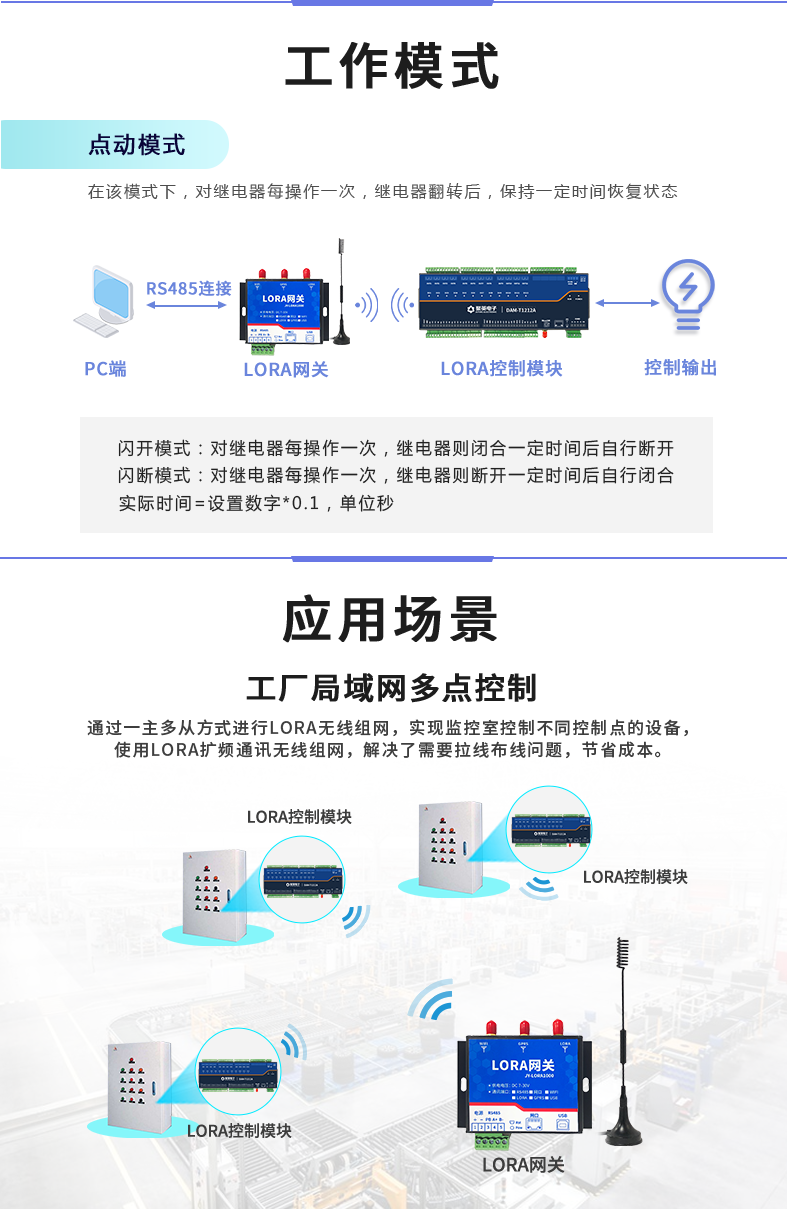

手动模式：对继电器每操作一次，继电器则翻转一次(闭合时断开，断开时闭合);

闪开模式：对继电器每操作一次，继电器则闭合 1 秒(实际时间【单位秒】 =设置数字*0. 1)后自行断开;

闪断模式：对继电器每操作一次，继电器则断开 1.秒(时间可调)后自行闭合;

3.2 、闪断闪开的设置

打开“聚英翱翔 DAM 调试软件 ”点击继电器模式后面下拉箭头进行模式的选择。(后边时间可自行设置，实际时间=填写数字*0.1【单位秒】)

注：闪断闪开模式不能写入设备芯片内，软件上选择闪断闪开模式后，所有通道都为闪断闪开模式下，可通过发送单个通道的闪断闪开指令来进行单个通道的控制，不影响其他通道的正常控制。

九、开发资料说明

1 、通讯协议说明

本产品支持标准modbus 指令，有关详细的指令生成与解析方式，可根据本文中的寄存器表结合参考《MODBUS 协议中文版》即可。

Modbus 协议说明书下载链接地址：

https://www.juyingele.com/download/Modbus_poll.zip

2 、Modbus 寄存器说明

线圈寄存器地址表：

寄存器名称	支持指令码	寄存器地址	说明
继电器线圈控制
DO1	01：查询指令， 05 ：单通道控制指令， 15 ：多通道同	0	第一路继电器输出
DO2		1	第二路继电器输出
DO3		2	第三路继电器输出
DO4		3	第四路继电器输出

DO5	时控制指令。	4	第五路继电器输出
DO6		5	第六路继电器输出
DO7		6	第七路继电器输出
DO8		7	第八路继电器输出
DO9		8	第九路继电器输出
DO10		9	第十路继电器输出
DO11		10	第十一路继电器输出
DO12		11	第十二路继电器输出
DO13		12	第十三路继电器输出
DO14		13	第十四路继电器输出
DO15		14	第十五路继电器输出
DO16		15	第十六路继电器输出
离散量输入
DI1	02:查询指令。	0	第一路输入
DI2		1	第二路输入
DI3		2	第三路输入
DI4		3	第四路输入
DI5		4	第五路输入
DI6		5	第六路输入
DI7		6	第七路输入
DI8		7	第八路输入
DI9		8	第九路输入
DI10		9	第十路输入
DI11		10	第十一路输入
DI12		11	第十二路输入
DI13		12	第十三路输入
DI14		13	第十四路输入
DI15		14	第十五路输入
DI16		15	第十六路输入
配置参数
RS232 波特率	保持寄存器	1000	见下表波特率数值对应表，默认为 0，该寄存器决定 RS232 的通信方式。
RS485 波特率		1001	见下表波特率数值对应表，默认为 0 ，支持 0-6 ，该寄存器决定 RS485 的通信波方式
偏移地址		1002	设备地址=偏移地址

备注：

① ：使用第三方 PLC/组态与设备通讯时，Modbus 地址定义如下：

00001 至 09999 是离散输出(线圈)

10001 至 19999 是离散输入(触点)

30001 至 39999 是输入寄存器(通常是模拟量输入)

40001 至 49999 是保持寄存器

采用 5 位码格式，第一个字符决定寄存器类型，其余 4 个字符代表地址。地址 1 从 0 开始，如 00001 对应 0000。

说明：由于不同品牌 PLC/组态软件对 Modbus 地址定义可能有不同，具体以其帮助文档中对 Modbus 的定义说明为准。

PLC 例程下载地址：

https://www.juyingele.com/download/PLC_licheng.zip

第三方组态(MCGS/组态王/力控/WINCC/威纶通)例程下载地址：

https://www.juyingele.com/download/zutai.zip

②：波特率及校验位

串口 1 保持寄存器地址 1000

串口 2 保持寄存器地址 1001

字节位数	定义	说明
Bit0~Bit7	波特率	0 ：9600 1 ：2400 2 ：4800 3 ：9600 4 ：19200 5 ：38400 6 ：115200 7 ：57600 8 ：56000 9 ：14400 10：1200
Bit8~Bit9	奇偶校验	0 ：无校验 1 ：偶校验（Even） 2 ：奇校验（Odd）
Bit 10~Bit 11	停止位	0 ：停止位 1 位 1 ：停止位 2 位 2 ：停止位 1.5 位

3 、指令生成说明

指令可通过“聚英翱翔 DAM 调试软件 ”，勾选调试信息来获取。

指令生成说明：对于下表中没有的指令，用户可以自己根据modbus 协议生成，对于继电器线圈的读写，实际就是对modbus 寄存器中的线圈寄存器的读写，上文中已经说明了继电器寄存器的地址，用户只需生成对寄存器操作的读写指令即可。例如读或者写继电器 1的状态，实际上是对继电器 1 对应的线圈寄存器00001 的读写操作。

4 、指令列表

情景 1 控制继电器	RTU 格式（16 进制发送）
查询十六路状态	FE 01 00 00 00 10 29 C9
查询指令返回信息	FE 01 02 00 00AD E8
控制第一路开	FE 05 00 00 FF 00 98 35
控制返回信息	FE 05 00 00 FF 00 98 35
控制第一路关	FE 05 00 00 00 00 D9 C5
控制返回信息	FE 05 00 00 00 00 D9 C5
控制第二路开	FE 05 00 01 FF 00 C9 F5
控制第二路关	FE 05 00 01 00 00 88 05
控制第三路开	FE 05 00 02 FF 00 39 F5
控制第三路关	FE 05 00 02 00 00 78 05
控制第四路开	FE 05 00 03 FF 00 68 35
控制第四路关	FE 05 00 03 00 00 29 C5
控制第五路开	FE 05 00 04 FF 00 D9 F4
控制第五路关	FE 05 00 04 00 00 98 04
控制第六路开	FE 05 00 05 FF 00 88 34
控制第六路关	FE 05 00 05 00 00 C9 C4
控制第七路开	FE 05 00 06 FF 00 78 34

控制第七路关	FE 05 00 06 00 00 39 C4
控制第八路开	FE 05 00 07 FF 00 29 F4
控制第八路关	FE 05 00 07 00 00 68 04
控制第九路开	FE 05 00 08 FF 00 19 F7
控制第九路关	FE 05 00 08 00 00 58 07
控制第十路开	FE 05 00 09 FF 00 48 37
控制第十路关	FE 05 00 09 00 00 09 C7
控制第十一路开	FE 05 00 0A FF 00 B8 37
控制第十一路关	FE 05 00 0A 00 00 F9 C7
控制第十二路开	FE 05 00 0B FF 00 E9 F7
控制第十二路关	FE 05 00 0B 00 00A8 07
控制第十三路开	FE 05 00 0C FF 00 58 36
控制第十三路关	FE 05 00 0C 00 00 19 C6
控制第十四路开	FE 05 00 0D FF 00 09 F6
控制第十四路关	FE 05 00 0D 00 00 48 06
控制第十五路开	FE 05 00 0E FF 00 F9 F6
控制第十五路关	FE 05 00 0E 00 00 B8 06
控制第十六路开	FE 05 00 0F FF 00A8 36
控制第十六路关	FE 05 00 0F 00 00 E9 C6
情景 2 查询开关量输入
查询十六路开关量状态	FE 02 00 00 00 10 6D C9
查询指令返回信息	FE 02 02 00 00AD AC

5 、指令详解

5.1 、继电器输出

控制 1 路继电器(以第一路开为例，其他通道参照本例)，任意一个字节变动，CRC 校验位会随之变动。

发送码：FE 05 00 00 FF 00 98 35

字段	含义	备注
FE	设备地址	这里为广播地址
05	05 指令	单个控制指令
00 00	地址	要控制继电器寄存器地址
FF 00	指令	继电器开的动作
98 35	CRC16	前 6 字节数据的 CRC16 校验和

继电器卡返回信息：

返回码：FE 05 00 00 FF 00 98 35

字段	含义	备注
FE	设备地址	这里为广播地址
05	05 指令	单个控制指令
00 00	地址	要控制继电器寄存器地址

FF 00	指令	继电器开的动作
98 35	CRC16	前 6 字节数据的 CRC16 校验和

5.2 、继电器状态

查询 16 路继电器

FE 01 00 00 00 10 29 C9

字段	含义	备注
FE	设备地址	这里为广播地址
01	01 指令	查询继电器状态指令
00 00	起始地址	要查询的第一个继电器寄存器地址
00 10	查询数量	要查询的继电器数量
29 C9	CRC16	前 6 字节数据的 CRC16 校验和

继电器卡返回信息： FE 01 02 00 00AD E8

字段	含义	备注
FE	设备地址
01	01 指令	返回指令：如果查询错误，返回 0x81
02	字节数	返回状态信息的所有字节数。1+(n-1)/8
00 00	查询的状态	返回的继电器状态。 Bit0:第一个继电器状态 Bit 1:第二个继电器状态。。。。。。。 Bit 16:第十六个继电器状态
AD E8	CRC16	前 5 字节数据的 CRC16 校验和

5.3 、光耦输入

查询光耦

发送码：FE 02 00 00 00 10 6D C9

字段	含义	备注
FE	设备地址
02	02 指令	查询离散量输入（光耦输入)状态指令
00 00	起始地址	要查询的第一个光耦的寄存器地址
00 10	查询数量	要查询的光耦状态数量
6D C9	CRC16	前 6 字节数据的 CRC16 校验和

光耦返回信息：

返回码：FE 02 02 00 00AD AC

字段	含义	备注
FE	设备地址
02	02 指令	返回指令：如果查询错误，返回 0x82

02

字节数

返回状态信息的所有字节数。1+(n-1)/8

00

查询的状态

返回的继电器状态。

Bit0:第一个光耦输入状态

Bit 1:第二个光耦输入状态。。。。。。。

Bi16:第十六个光耦输入状态

AD AC

CRC16

前 5 字节数据的 CRC16 校验和

5.4 、闪开闪闭指令

闪开闪闭指令解析

闪开发送码：FE 10 00 03 00 02 04 00 04 00 0A 00 D8

闪断发送码：FE 10 00 03 00 02 04 00 02 00 14 21 62

字段	含义	备注
FE	设备地址
10	10 指令	查询输入寄存器指令
00 03	继电器地址	要控制的器地址
00 02	控制命令数量	要对继电的命令个数
04	字节数	控制信息命令的的所有字节数。1+(n-1)/8
00 04 或 00 02	指令	00 04 为闪开指令 00 02 为闪闭命令
00 0A	间断时间	00 0A 为十六进制换为十进制则为 10 间隔时间为（0.1 秒*10）
00 D8	CRC16	校验方式

返回码：FE 10 00 03 00 02 A5 C7

字段	含义	备注
FE	设备地址
10	10 指令	返回指令：如果查询错误，返回 0x82
00 03	设备地址	查询设备的地址
00 02	接收命令数	设备接受的命令个数
A5 C7	CRC16	校验位

指令列表

闪闭指令	RTU 格式（16 进制发送）
控制 1 路	FE 10 00 03 00 02 04 00 04 00 0A 41 6B
控制 2 路	FE 10 00 08 00 02 04 00 04 00 0A 00 D8
控制3 路	FE 10 00 0D 00 02 04 00 04 00 0A C0 E7
控制 4 路	FE 10 00 12 00 02 04 00 04 00 0A 81 AB
控制 5 路	FE 10 00 17 00 02 04 00 04 00 0A 41 94
控制6 路	FE 10 00 1C 00 02 04 00 04 00 0A 00 27
控制7 路	FE 10 00 21 00 02 04 00 04 00 0A C2 AA
控制 8 路	FE 10 00 26 00 02 04 00 04 00 0A 83 4C
控制9 路	FE 10 00 2B 00 02 04 00 04 00 0A 42 D5
控制 10 路	FE 10 00 30 00 02 04 00 04 00 0A 02 6A

控制 11路	FE 10 00 35 00 02 04 00 04 00 0A C2 55
控制 12 路	FE 10 00 3A 00 02 04 00 04 00 0A 82 15
控制 13 路	FE 10 00 3F 00 02 04 00 04 00 0A 42 2A
控制 14 路	FE 10 00 44 00 02 04 00 04 00 0A 04 BD
控制 15 路	FE 10 00 49 00 02 04 00 04 00 0A C5 24
控制 16 路	FE 10 00 4E 00 02 04 00 04 00 0A 84 C2
闪断指令
控制 1 路	FE 10 00 03 00 02 04 00 02 00 0AA1 6A
控制 2 路	FE 10 00 08 00 02 04 00 02 00 0AE0 D9
控制3 路	FE 10 00 0D 00 02 04 00 02 00 0A 20 E6
控制 4 路	FE 10 00 12 00 02 04 00 02 00 0A 61 AA
控制 5 路	FE 10 00 17 00 02 04 00 02 00 0AA1 95
控制6 路	FE 10 00 1C 00 02 04 00 02 00 0AE0 26
控制7 路	FE 10 00 21 00 02 04 00 02 00 0A 22 AB
控制 8 路	FE 10 00 26 00 02 04 00 02 00 0A 63 4D
控制9 路	FE 10 00 2B 00 02 04 00 02 00 0AA2 D4
控制 10 路	FE 10 00 30 00 02 04 00 02 00 0AE2 6B
控制 11路	FE 10 00 35 00 02 04 00 02 00 0A 22 54
控制 12 路	FE 10 00 3A 00 02 04 00 02 00 0A 62 14
控制 13 路	FE 10 00 3F 00 02 04 00 02 00 0AA2 2B
控制 14 路	FE 10 00 44 00 02 04 00 02 00 0AE4 BC
控制 15 路	FE 10 00 49 00 02 04 00 02 00 0A 25 25
控制 16 路	FE 10 00 4E 00 02 04 00 02 00 0A 64 C3

5.5 、全开全关指令

全开全关指令解析

全开发送码：FE 0F 00 00 00 10 02 FF FF A6 64

全断发送码：FE 0F 00 00 00 10 02 00 00 A7 D4

其中 FF FF 为全开全关指令，为二进制转换为 16 进制，2 进制中 1 代表吸合，0 代表断开，11111111 11111111 为全开，00000000 00000000 为全断，每 8 路为一个字节，起始为右侧开始，如 1、5、8、10、12、16 通道打开，其他关闭，则 1.5.8 为 10010001,16 进制为 91 ，10,12,16 为 10001010,16 进制为 8A，全部开关指令为91 8A

字段	含义	备注
FE	设备地址
0F	0F 指令	返回指令：如果查询错误，返回0x82
00 00	起始地址
00 10	控制数量	控制的继电器数量
02	字节数	发送命令字节数
FF FF (或 00 00）	全开全关命令	FF FF 全开命令 0000 全关命令

A6 64 （或 A7 D4）

CRC16

校验位

全断全开返回码：FE 0F 00 00 00 10 40 08

字段	含义	备注
FE	设备地址
0F	0F 指令	返回指令：如果查询错误，返回0x82
00 00	起始地址
00 10	数量	返回信息的继电器数量
40 08	CRC16	校验位

一条指令控制多个继电器输出通道动作：

使用写多个寄存器功能码：16 功能码(16 进制：0x10);

保持寄存器 1050~ 1051 ：对应位写“1”继电器打开写“0”忽略;

保持寄存器 1052~ 1053 ：对应位写“1”继电器关闭写“0”忽略;

保持寄存器 1054~ 1055：对应位写“1”继电器取反写“0”忽略。

1 、继电器打开

举例：FE 10 04 1A 00 02 04 20 20 00 00 79 01 继电器 6 和继电器 14 打开，其它忽略;

举例：FE 10 04 1A 00 02 04 1C 00 00 00 74 9B 继电器 11、继电器 12 、继电器 13 打开，其它忽略;

举例：FE 10 04 1A 00 02 04 00 0F 00 00 43 08 继电器 1~4 打开，其它忽略;

指令内容	说明
FE	设备地址，代表 10 进制广播地址254
10	写多个寄存器的功能码
04 1A	1050 寄存器
00 02	写入寄存器地址的长度
04	具体控制指令的长度
00	9-16 路输出具体状态指令
0F	1-8 路输出具体状态指令（继电器 1-4 打开） 2 进制：00001111； 16 进制：0F
00	25-32 路输出具体状态指令
00	17-24 路输出具体状态指令
43 08	CRC16 校验位

设备返回指令：FE 10 04 1A 00 02 75 30

2 、继电器关闭

举例：FE 10 04 1C 00 02 04 20 20 00 00 F9 2B 继电器 6 、继电器 14 关闭，其它忽略;

举例：FE 10 04 1C 00 02 04 1C 00 00 00 F4 B 1 继电器 11、继电器 12、继电器 13 关闭，其它忽略;

举例：FE 10 04 1C 00 02 04 00 89 00 00 22 CB 继电器 1 、继电器 4 、继电器 8 关闭，其它忽略;

举例：FE 10 04 1C 00 02 04 00 0F 00 00 C3 22 继电器 1~4 关闭，其它忽略;

指令内容	说明
FE	设备地址，代表 10 进制广播地址254
10	写多个寄存器的功能码
04 1C	1052 寄存器
00 02	写入寄存器地址的长度
04	具体控制指令的长度
00	9-16 路输出具体状态指令
0F	1-8 路输出具体状态指令（继电器 1-4 打开） 2 进制：00001111； 16 进制：0F
00	25-32 路输出具体状态指令
00	17-24 路输出具体状态指令
C3 22	CRC16 校验位

设备返回指令：FE 10 04 1C 00 02 95 31

3 、继电器取反

举例：FE 10 04 1E 00 02 04 00 0F 00 00 42 FB 继电器 1~4 取反，其它忽略;

第一次发：继电器 1~4 打开，其它忽略;

第二次发：继电器 1~4 关闭，其它忽略;

指令内容	说明
FE	设备地址，代表 10 进制广播地址254
10	写多个寄存器的功能码
04 1E	1054 寄存器
00 02	写入寄存器地址的长度
04	具体控制指令的长度
00	9-16 路输出具体状态指令
0F	1-8 路输出具体状态指令（继电器 1-4 打开） 2 进制：00001111； 16 进制：0F
00	25-32 路输出具体状态指令
00	17-24 路输出具体状态指令
42 FB	CRC16 校验位

设备返回指令：FE 10 04 1E 00 02 34 F 1

4 、继电器打开关闭

举例：FE 10 04 1A 00 04 08 00 20 00 00 00 02 00 00 5E 5B 继电器 6 打开，同时继电器 2 关闭，其它忽略;

举例：FE 10 04 1A 00 04 08 00 0F 00 00 00 F0 00 00 21 6A 继电器 1~4 打开，同时继电器 5~8 关闭，其它忽略;

指令内

说明

备注

容
FE	设备地址，代表 10 进制广播地址254
10	写多个寄存器的功能码
04 1A	1050 寄存器
00 04	写入寄存器地址的长度
08	具体控制指令的长度
00	9-16 路输出具体状态指令	1~32 路打开状态
0F	1-8 路输出具体状态指令（继电器 1-4 打开） 2 进制：00001111； 16 进制：0F
00	25-32 路输出具体状态指令
00	17-24 路输出具体状态指令
00	9-16 路输出具体状态指令	1~32 路关闭状态
0F	1-8 路输出具体状态指令（继电器 5-8 关闭） 2 进制：11110000； 16 进制：F0
00	25-32 路输出具体状态指令
00	17-24 路输出具体状态指令
21 6A	CRC16 校验位

设备返回指令：FE 10 04 1A 00 04 F5 32

十、常见问题与解决方法

1、232 通讯，设备控制无响应，不动作

设备与上位机进行通信使用的是 232 直连线。即 RX 对 RX ，TX 对 TX ，GND 对 GND

2 、继电器只能开不能关

读取地址是否读到的是实际设备地址，调试信息栏内是否有返回指令，返回指令是否正确，如果读取地址失败，没有返回指令或返回指令异常，检查通讯线和通讯转换器

3、485 总线上挂有多个设备时，每个设备地址不能一样，不能使用广播地址 254 来进行通讯。

广播地址在总线上只有一个设备时可以使用，大于 1 个设备时请以拨码开关区分地址来控制，否则会因为模块在通信数据的判断不同步上导致指令无法正确执行。

参数	说明
触点容量	10A/250VAC
耐久性	10万次
数据接口	RS232、RS485 、可拓展网口、WiFi 、4G
额定电压	DC 24V
电源指示	1路红色 LED 指示（通电时常亮）
通讯指示	1路绿色 LED 指示（通电时闪烁）
温度范围	工业级，-40℃~85℃
尺寸	31110529mm
重量	1185g
默认通讯格式	9600,n,8,1s
波特率	2400,4800,9600, 19200,38400, 115200
软件支持	配套配置软件、控制软件；支持各家组态软件；支持 Labviewd 等

LORA1616D-MT LORA无线测控模块相关资料下载

LORA1616D-MT LORA无线测控模块说明书	LORA1616D-MT LORA无线测控模块说明书
测试软件	DAM调试软件
测试软件	JYDAM调试软件
应用软件	聚英组态软件
协议说明	协议说明
参考源码	参考源码
PLC例程	PLC例程
第三方组态例程	第三方组态例程
