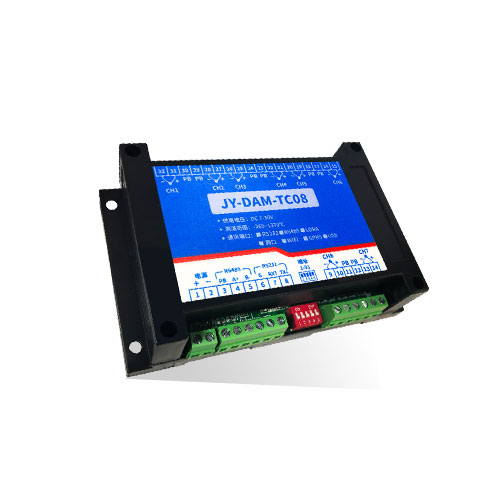

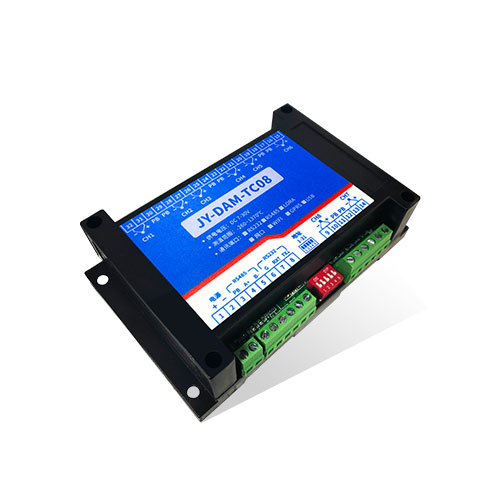

一、产品特点

• DC7-30V宽压供电；
• RS485通讯隔离，输入光耦隔离；
• 通讯接口支持RS232、RS485；
• 支持标准modbus协议，同时支持ASCII/RTU格式；
• 测量芯片采用24位AD转换器。

二、产品功能

• 8路K型热电偶采集通道；
• 支持5位寻址地址；
• 支持波特率：2400,4800,9600,19200,38400。

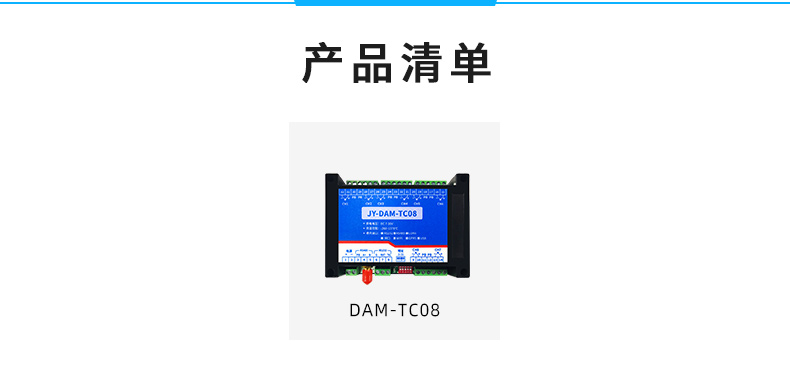

三、产品选型

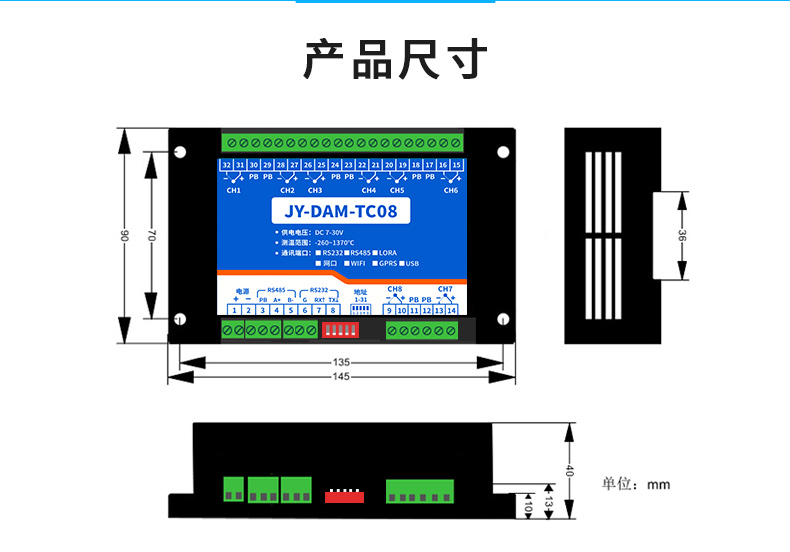

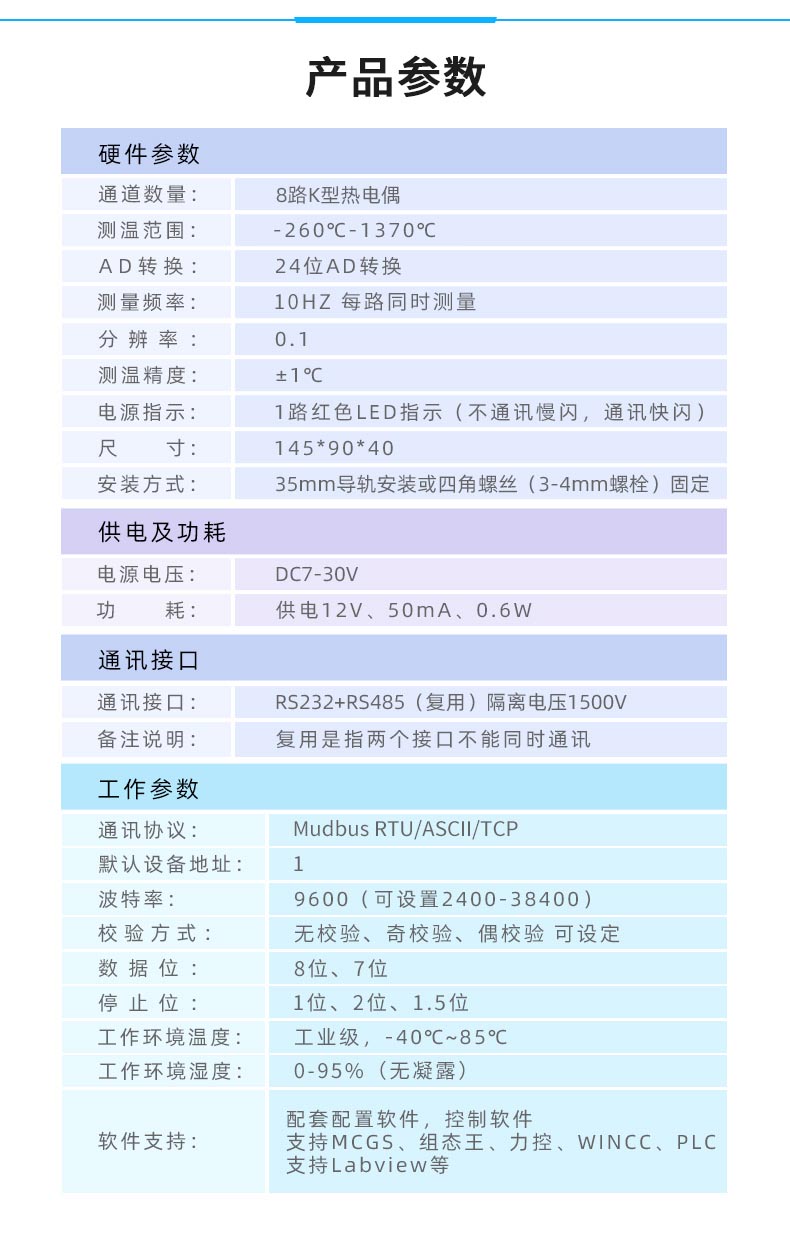

四、主要参数

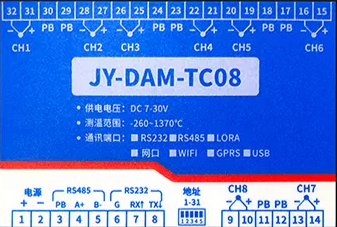

五、接口说明

六、通讯接线说明

1、RS232接线图

2、RS485级联接线方式

电脑自带的串口一般是RS232，需要配232-485转换器（工业环境建议使用有源带隔离的转换器），转换后RS485为A、B两线，A接板上A端子，B接板上B端子，485屏蔽可以接GND。若设备比较多建议采用双绞屏蔽线，采用链型网络结构。

七、传感器接线说明

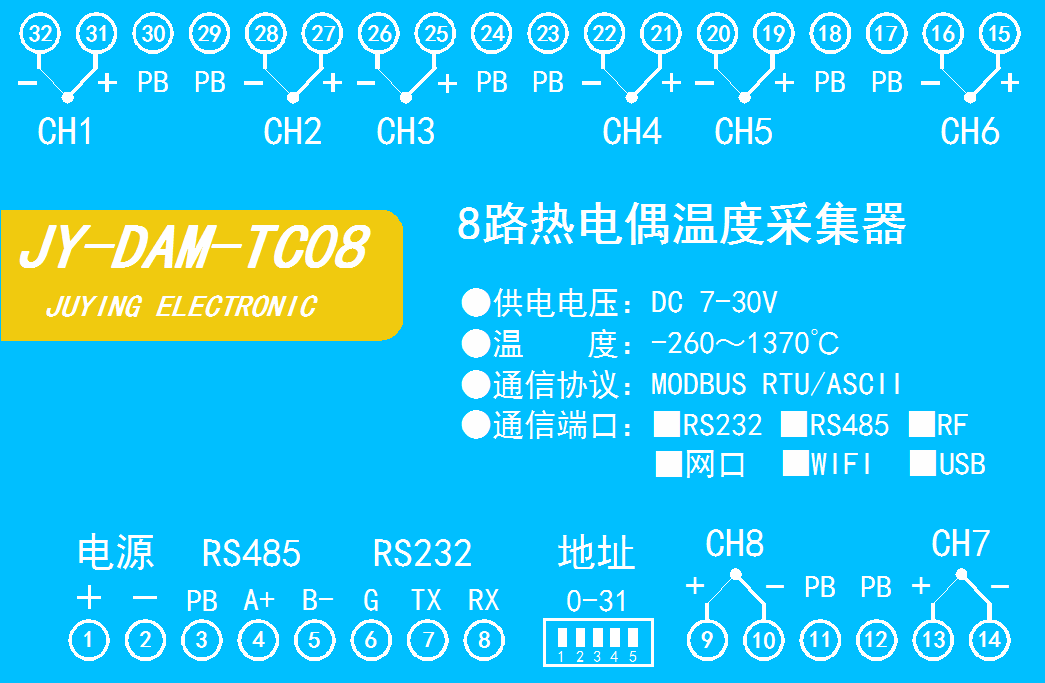

K型热电偶接线方式

获取到的温度数据与实际输入值之间的关系为：实际值=返回值*0.1

八、测试软件说明

1、DAM调试软件

1.1、软件下载

软件下载链接地址：http://www.juyingele.com.cn/software/software/聚英翱翔DAM调试软件使用教程.rar

1.2、软件界面

软件功能：

• 继电器状态查询
• 继电器独立控制
• 模拟量读取
• 开关量状态查询
• 调试信息查询
• 工作模式的更改
• 偏移地址的设定
• 继电器整体控制

1.3、通讯测试

1. 选择设备当前串口号，打开串口；
2. 选择对应的产品型号；
3. 设备地址修改为254，点击“读取地址”，软件底部提示“读取成功”，读到的设备地址为“0”，软件右下方的发送和指令正确，则说明设备与电脑通讯成功。

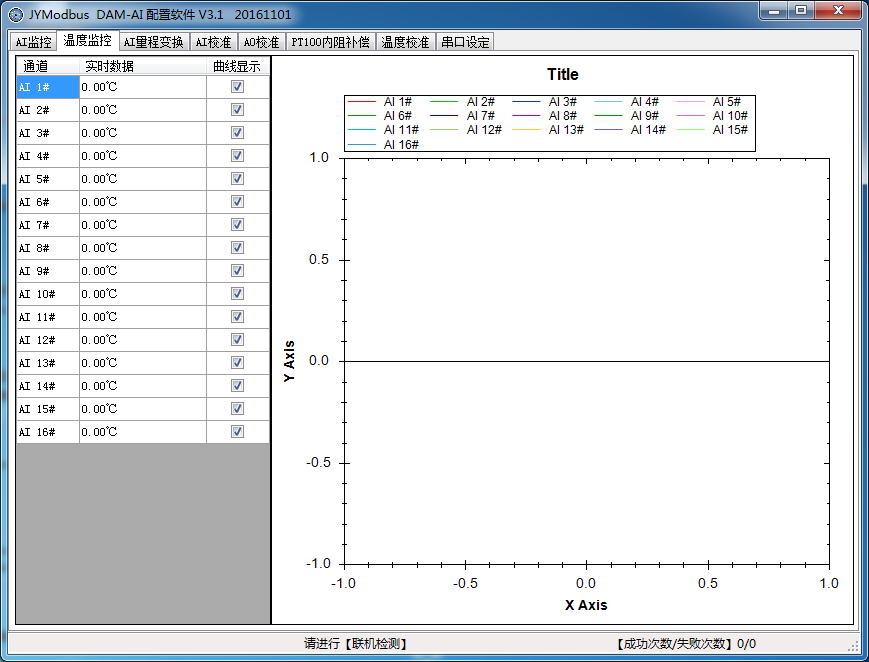

2、采集模块调试软件

2.1、软件功能

• 监测温度
• 显示温度曲线
• 温度线损补偿
• 修改波特率和设备地址

采集模块调试软件上显示的数据与实际值之间的关系是实际值=显示值*10

2.2、波特率和设备地址更改方法

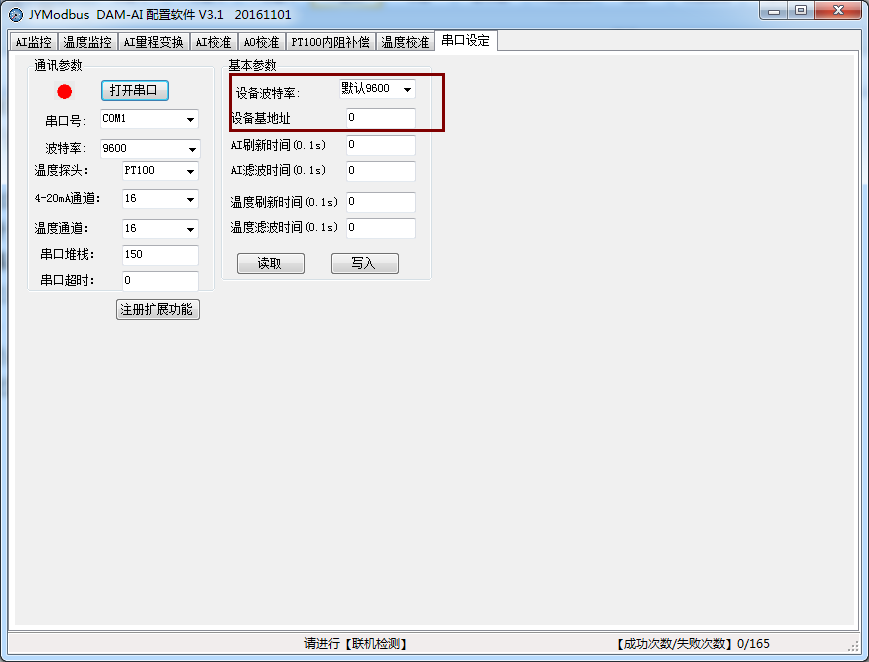

打开采集配置软件，选择串口设定菜单，在通讯参数中点击关闭串口，选择相应的串口号和波特率（默认9600），超时时间和最小间隔都改成50ms。基本参数中设备型号选择PT08。点击打开串口 ，点击 读取 按钮，在下边信息栏中显示读取成功，则表示联机成功，（若显示通信失败，请确定串口接线，串口号，波特率和地址是否正确）。

确定通信成功后，在基本参数中选择正确的波特率和需要配置的设备地址，点击写入，若是下边信息栏种显示写入成功，则说明操作成功，可以点击读取，确定操作结果。

设备地址由拨码开关地址和设备基地址两部分构成。

拨码开关地址：是五位拨码开关地址。（范围0~31）

设备基地址：是指软件设置的地址，也叫偏移地址。

具体关系是：设备地址=拨码开关地址+设备基地址(无拨码开关设备：设备地址=设备基地址)。

修改设备地址如果小于31，即用拨码开关。如果大于31，需要修改设备基地址。

如：设置设备地址为100，拨码开关地址拨为0，设备基地址应该写入100。

3、聚英组态软件

聚英组态软件可监控菜单下可以实时监控每路的温度及变化曲线，并可导出历史数据和历史曲线记录。

若要控制多个设备，可以用我们公司提供的“聚英组态软件”，详见【聚英组态软件说明.pdf】。

软件下载地址：

http://pan.baidu.com/s/1pXvdG。

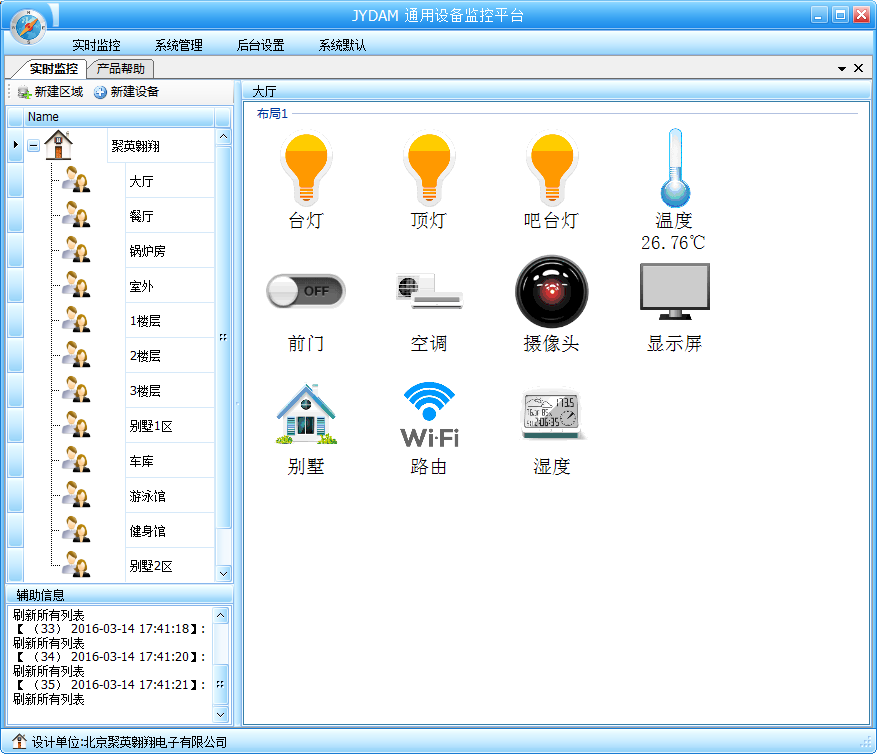

主界面

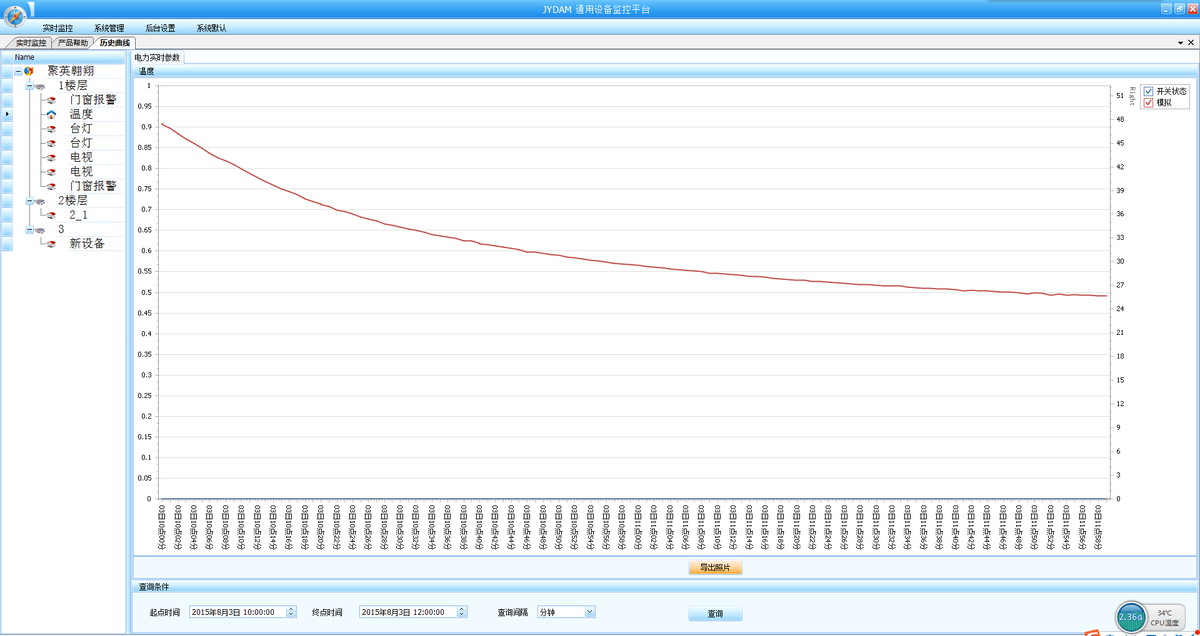

设备曲线记录

九、参数及工作模式配置

1、设备地址

1.1、设备地址的介绍

DAM系列设备地址默认为0，使用广播地址为254进行通讯，用0无法通讯。

设备地址=拨码开关地址+偏移地址。

1.2、设备地址的读取

设备正常通讯后，初始设备地址写入254，然后点击软件上方“读取地址”即可读到设备的当前地址。

1.3、拨码开关地址

1. 五个拨码全都拨到“ON”位置时，为地址“31”；
2. 五个拨码全都拨到“OFF”位置时，为地址“0”；
3. 最左边1为二进制最低位。
4. 地址表：

1.4、偏移地址的设定与读取

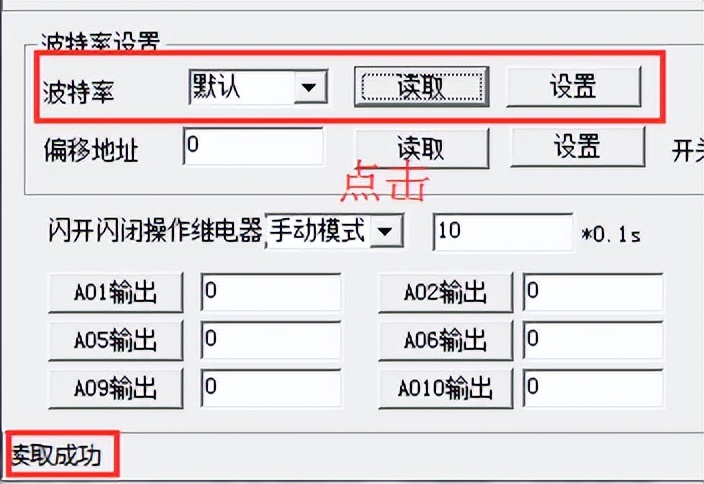

点击DAM调试软件下方偏移地址后边的“读取”或“设置”来对设备的偏移地址进行读取或设置。

1.5、波特率的读取与设置

点击下方波特率设置栏的“读取”和“设置”就可以分别读取和设置波特率和地址，操作后需要重启设备和修改电脑串口设置。

十、开发资料说明

1、通讯协议说明

本产品支持标准modbus指令，有关详细的指令生成与解析方式，可根据本文中的寄存器表结合参考《MODBUS协议中文版》 即可。

Modbus协议中文版参考：http://www.juyingele.com.cn/software/software/ DAM调试软件使用教程.rar（软件视频教程连接）

本产品支持modbus RTU 格式。

2、Modbus寄存器说明

本控制卡主要为温度寄存器，支持以下指令码：3、4、6

寄存器地址表：

3、指令生成说明

应用举例及其说明：本机地址除了偏移地址地址之外，还有默认的254为广播地址。当总线上只有一个设备时，无需关心拨码开关地址，直接使用254地址即可，当总线上有多个设备时通过拨码开关选择为不同地址，发送控制指令时通过地址区别。

注意：RS232总线为1对1总线，即总线上只能有两个设备，例如电脑与继电器板卡，只有485总线才可以挂载多个设备。

指令可通过“聚英翱翔DAM调试软件”，的调试信息来获取。

指令生成说明：对于下表中没有的指令，用户可以自己根据modbus协议生成，对于继电器线圈的读写，实际就是对modbus寄存器中的线圈寄存器的读写，上文中已经说明了继电器寄存器的地址，用户只需生成对寄存器操作的读写指令即可。例如读或者写继电器1的状态，实际上是对继电器1对应的线圈寄存器00001的读写操作。

4、指令列表

5、指令详解

5.1、温度查询（16进制指令）

获取到的温度数据与实际输入值之间的关系为：实际值=返回值*0.1

查询第一路温度

FE0400000008E5C3

模拟返回信息：

FE 04 10 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 71 2C

十一、常见问题与解决方法

1、232通讯，设备控制无响应，不动作

设备与上位机进行通信使用的是232直连线。即RX对RX，TX对TX，GND对GND

2、继电器只能开不能关

读取地址是否读到的是实际设备地址，调试信息栏内是否有返回指令，返回指令是否正确，如果读取地址失败，没有返回指令或返回指令异常，检查通讯线和通讯转换器

3、485总线上挂有多个设备时，每个设备地址不能一样，不能使用广播地址254来进行通讯。

广播地址在总线上只有一个设备时可以使用，大于1个设备时请以拨码开关区分地址来控制，否则会因为模块在通信数据的判断不同步上导致指令无法正确执行。
