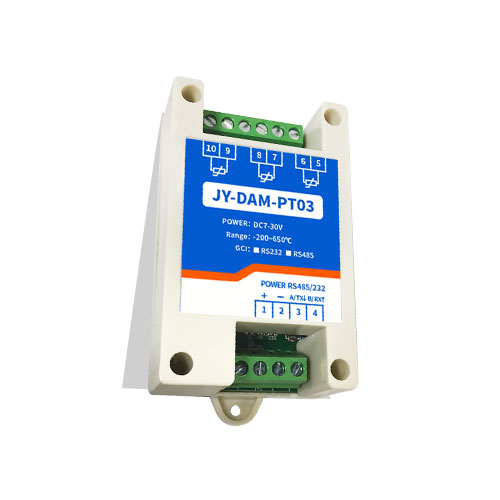

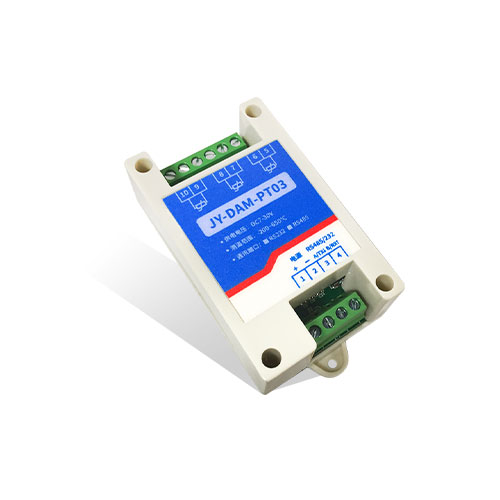

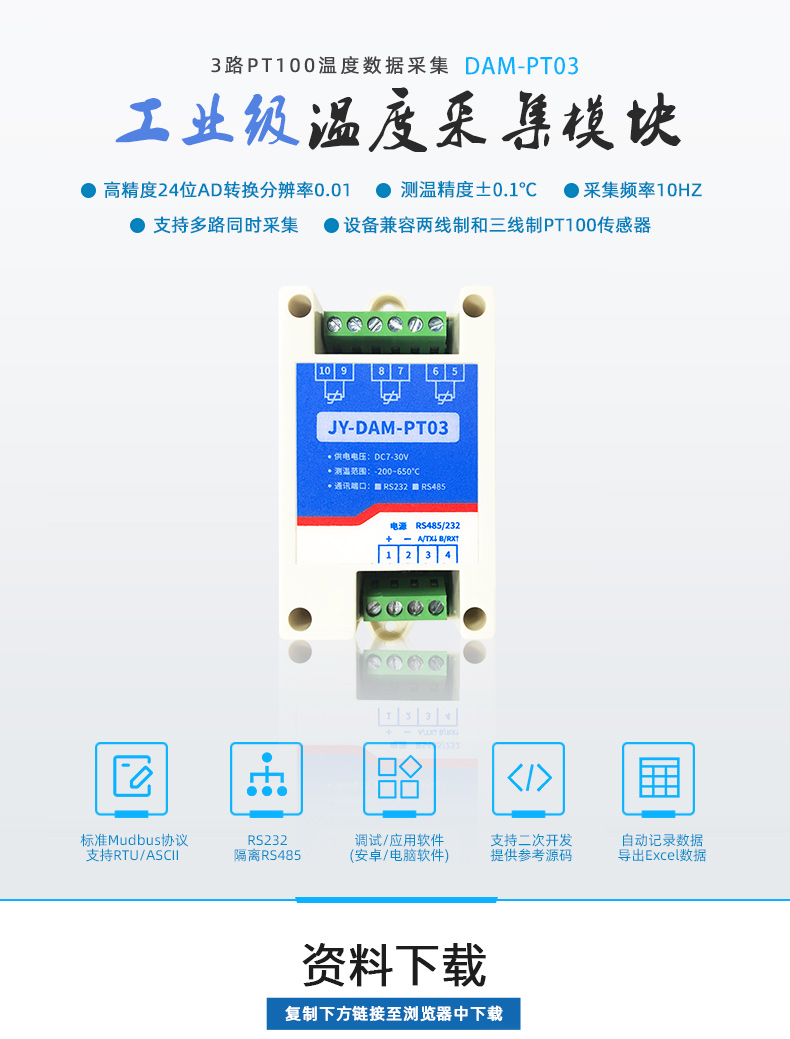

一、产品特点

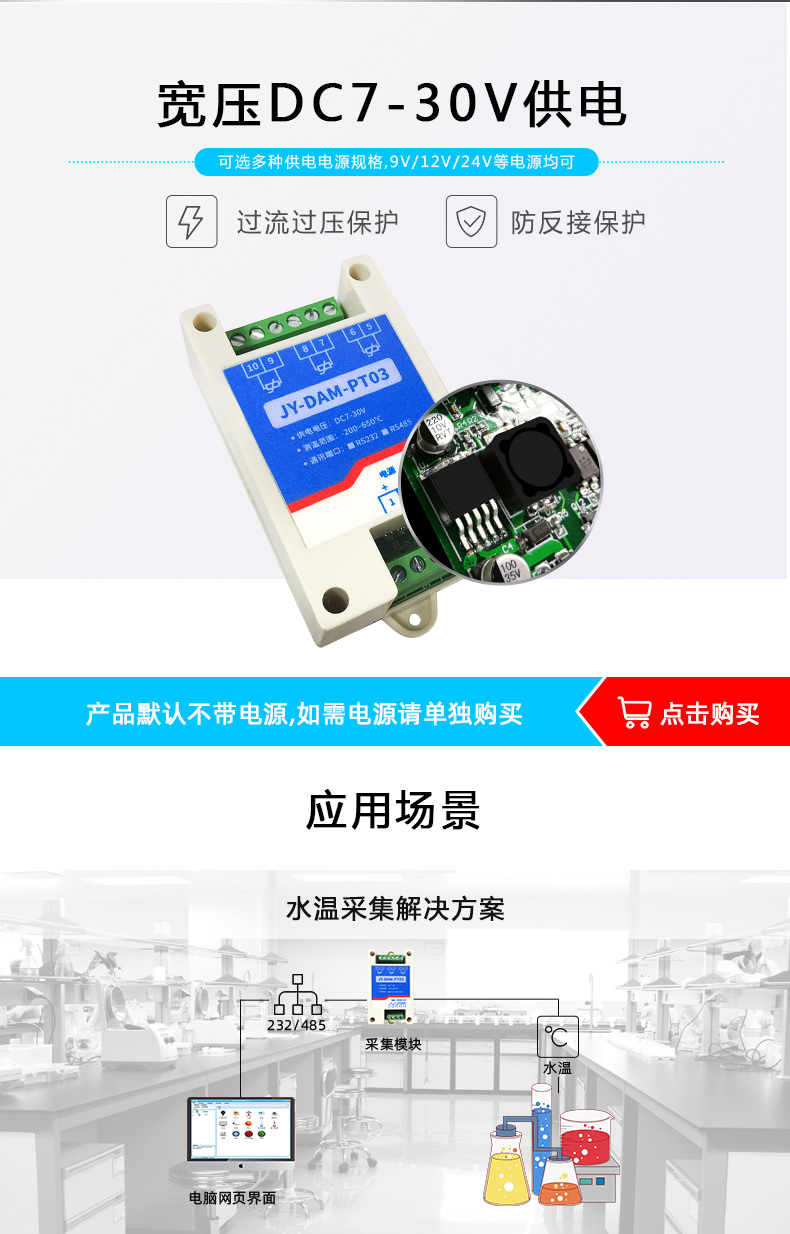

l DC7-30V 宽压供电;

l RS485 通讯隔离;

l 通讯接口支持 RS232 、RS485 。;

l 支持标准 modbus 协议，同时支持 ASCII/RTU 格式;

l 测量芯片采用24 位 AD 转换器,精度可做到 0.02 度、

二、产品功能

l 3 路 PT100 采集通道;

l 支持 5 位寻址地址;

l 支持波特率：1200,2400,4800,9600, 19200,38400,57600, 115200。

三、产品选型

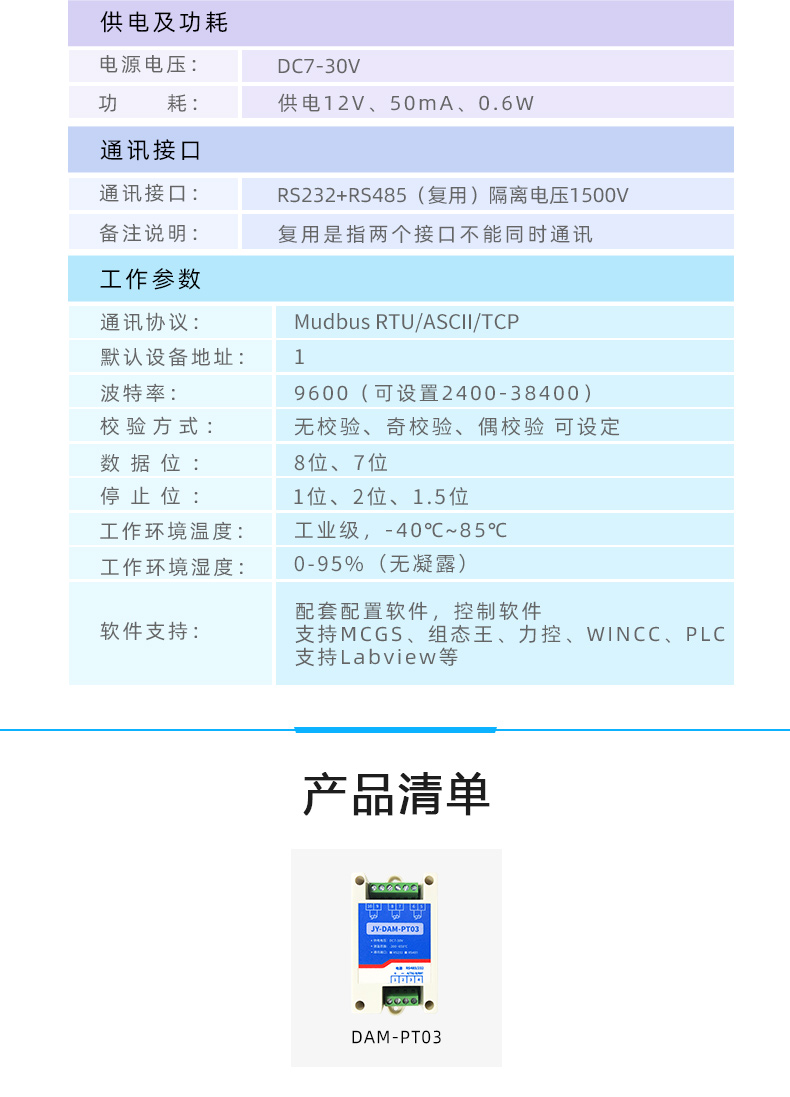

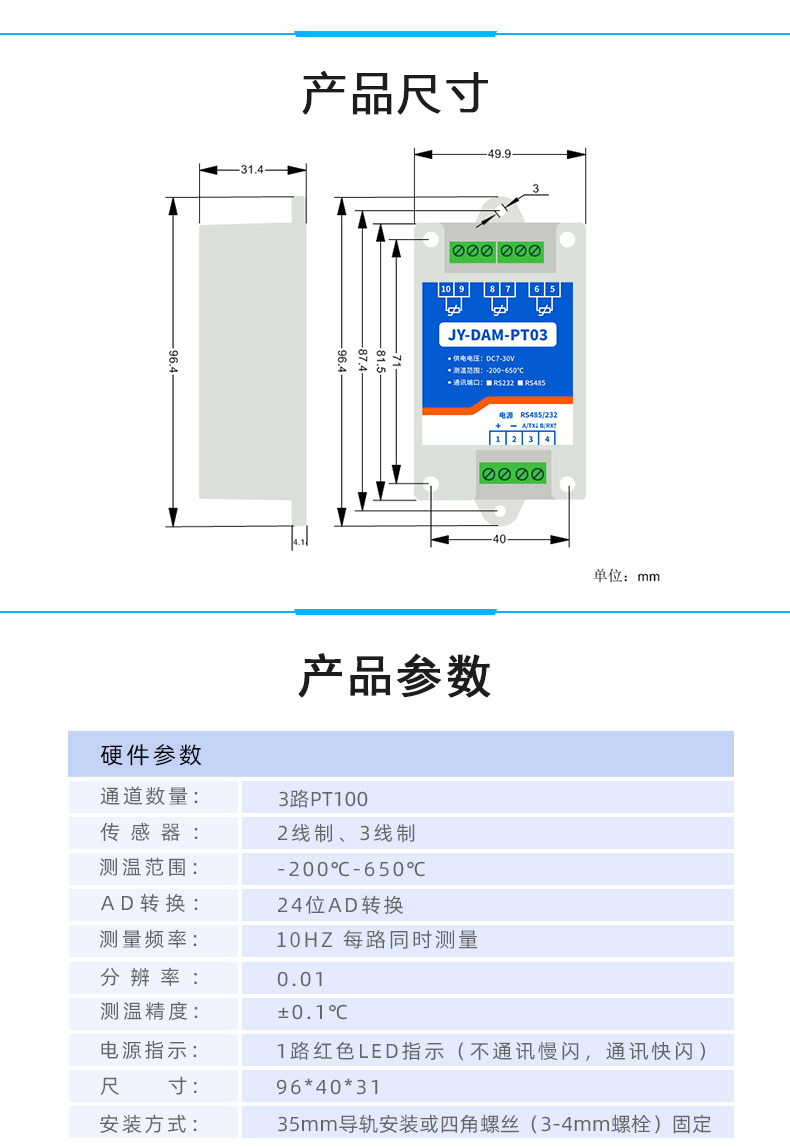

四、主要参数

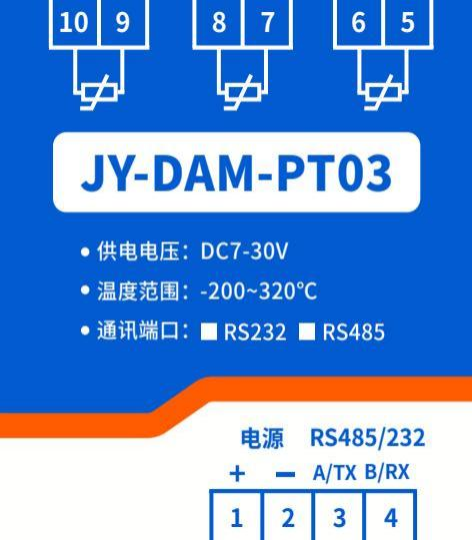

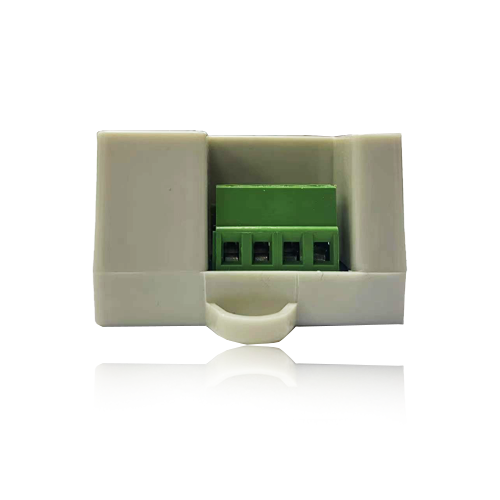

五、接口说明

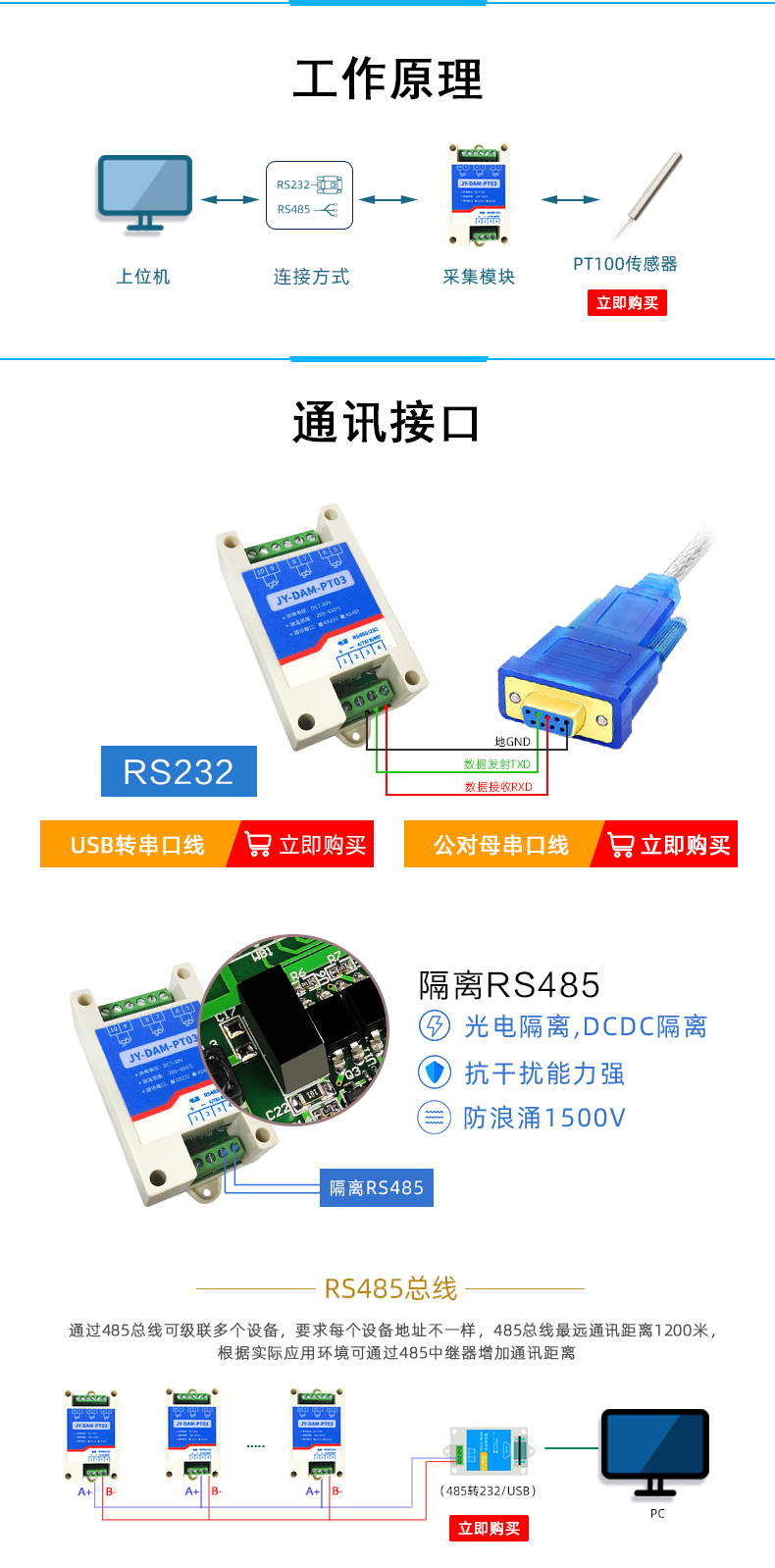

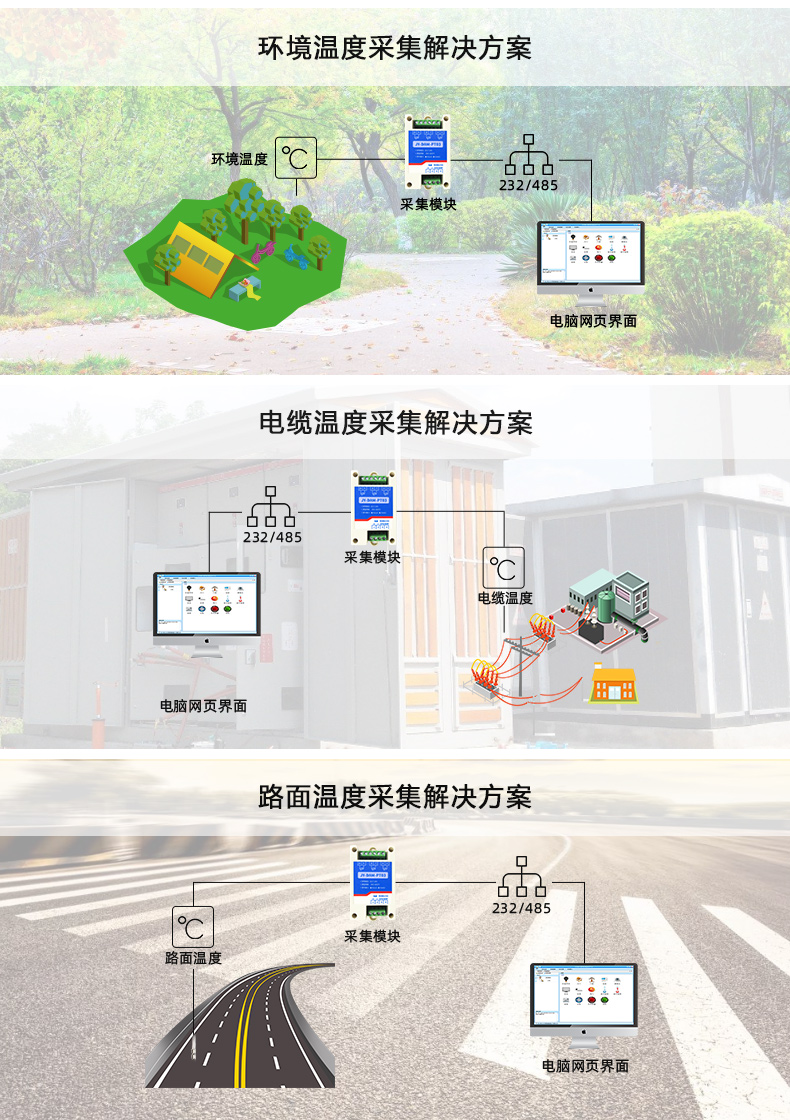

六、通讯接线说明

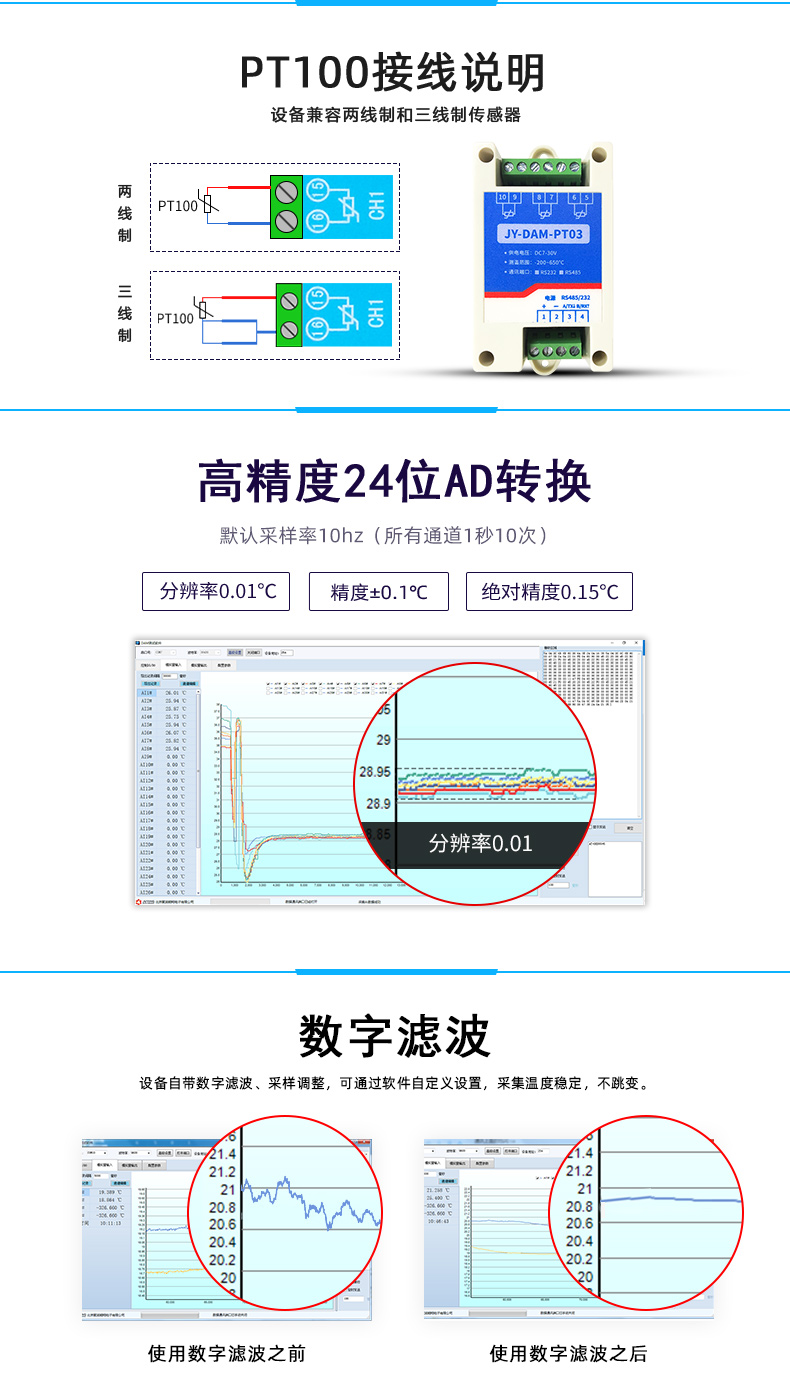

PT100 采用二线制接线方式

1、RS485 级联接线方式

七、地址说明

设备地址由拨码开关地址和设备基地址两部分构成。

拨码开关地址：是五位拨码开关地址。(范围0~31)

设备基地址：是指软件设置的地址，也叫偏移地址。

具体关系是：设备地址=拨码开关地址+设备基地址(无拨码开关设备：设备地址=设备基地址)。

1 、五个拨码全都拨到“ON ”位置时，为地址“31 ”;

2 、五个拨码全都拨到“OFF ”位置时，为地址“ 1 ”;

3 、最左边 1 为二进制最低位。

4 、地址表：

八、开发资料说明

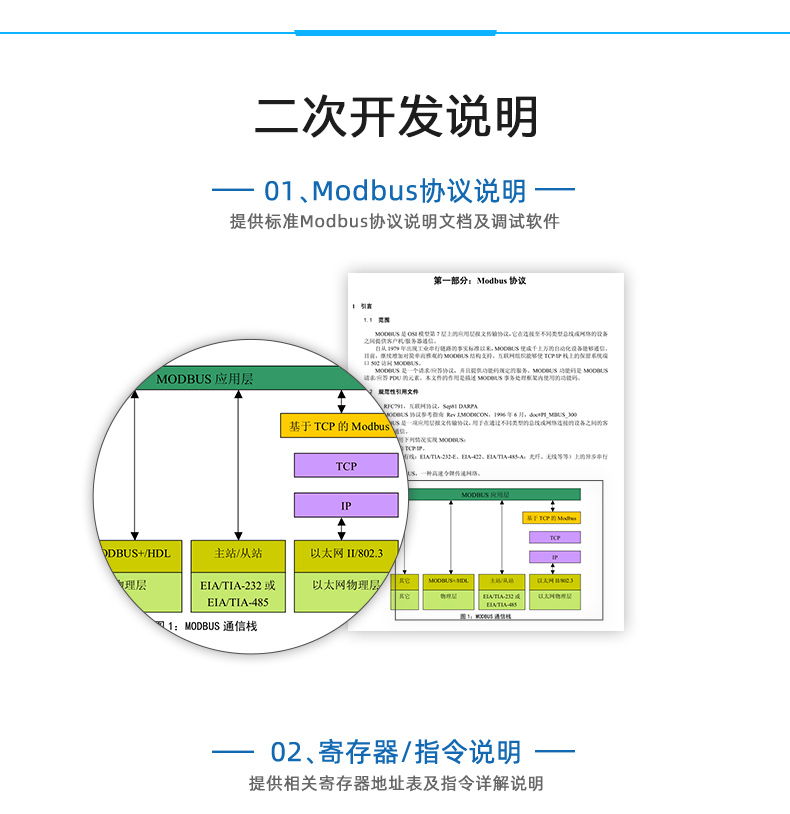

1、通讯协议说明

本产品支持标准modbus 指令，有关详细的指令生成与解析方式，可根据本文中的寄存器表结合参考《MODBUS 协议中文版》 即可。参考：http://pan.baidu.com/s/1hqsuZNu

2、Modbus 寄存器说明

本控制卡主要为温度寄存器，支持以下指令码：3 、4 、6

寄存器地址表：

备注：

① ：Modbus 设备指令支持下列Modbus 地址：

00001 至 09999 是离散输出(线圈) 10001 至 19999 是离散输入(触点)

30001 至 39999 是输入寄存器(通常是模拟量输入) 40001 至 49999 是保持寄存器(通常存储设备配置信息)

采用5 位码格式，第一个字符决定寄存器类型，其余 4 个字符代表地址。

地址 1 从 0 开始，如 00001 对应 0000。

波特率数值对应表

3、指令生成说明

应用举例及其说明：本机地址除了拨码开关地址之外，还有默认的 254 为广播地址。当总线上只有一个设备时，无需关心拨码开关地址，直接使用254 地址即可，当总线上有多个设备时通过拨码开关选择为不同地址，发送控制指令时通过地址区别。

注意：RS232 总线为 1 对 1 总线，即总线上只能有两个设备，例如电脑与继电器板卡，只有 485 总线才可以挂载多个设备。

4、指令列表

5、指令详解

5.1 、温度查询

获取到的温度数据与实际输入值之间的关系为：实际值=返回值*0.01

查询第一路温度(查询整型寄存器地址，查询温度范围是-200-327℃或者0-650℃)

FE040000000125C5

模拟返回信息：

FE 04 02 00 00 AD 24

查询第一路温度(查询浮点数寄存器地址，查询温度范围是-200-650℃)查询第一路温度 float类型

FE 04 00 32 00 02 C4 0B

模拟返回信息：

FE 04 04 41 CB 70 A4 B5 32

九、测试软件说明

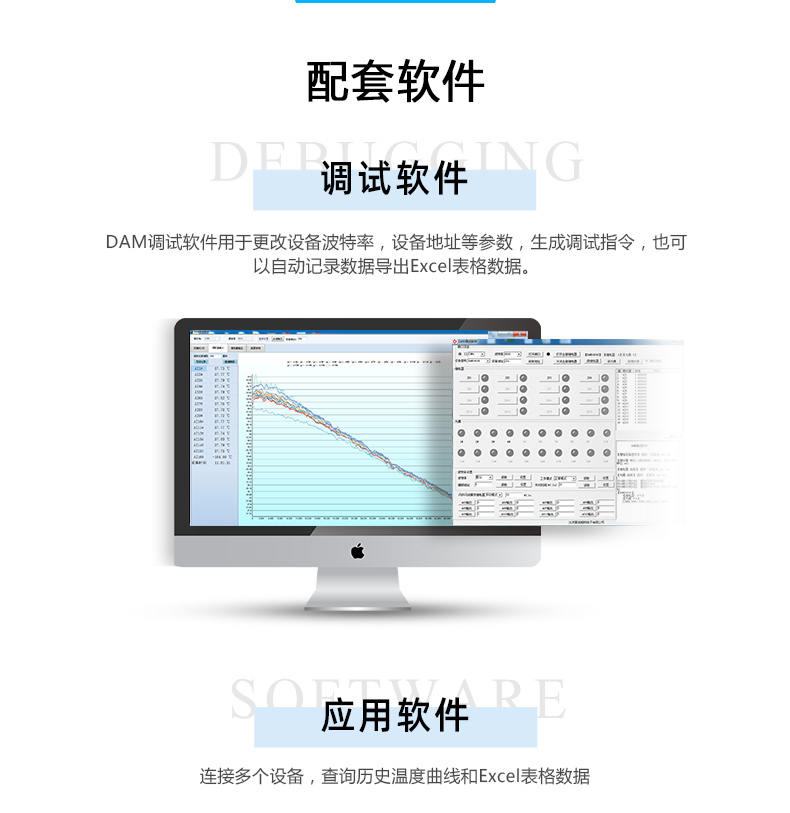

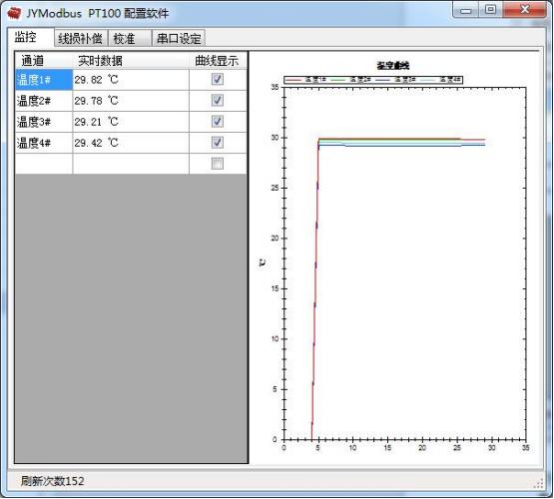

1、软件界面

软件功能：

l 监测温度

l 温度线损补偿

l 修改波特率和设备地址

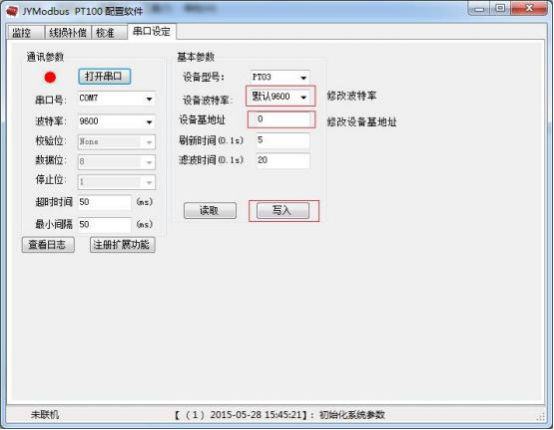

2、波特率和设备地址更改方法

打开采集配置软件，选择串口设定菜单，在通讯参数中点击关闭串口，选择相应的串口号和波特率(默认 9600)，超时时间和最小间隔都改成 50ms 。基本参数中设备型号选择PT03 。点击打开串口 ，点击 读取 按钮，在下边信息栏中显示读取成功，则表示联机成功， (若显示通信失败，请确定串口接线，串口号，波特率和地址是否正确)。

确定通信成功后，在基本参数中选择正确的波特率和需要配置的设备地址，点击写入，若是下边信息栏种显示写入成功，则说明操作成功，可以点击读取，确定操作结果。

设备地址由拨码开关地址和设备基地址两部分构成。

拨码开关地址：是五位拨码开关地址。(范围0~31)

设备基地址：是指软件设置的地址，也叫偏移地址。

具体关系是：设备地址=拨码开关地址+设备基地址(无拨码开关设备：设备地址=设备基地址)。

修改设备地址如果小于 31 ，即用拨码开关。如果大于 31 ，需要修改设备基地址。

如：设置设备地址为 100 ，拨码开关地址拨为0 ，设备基地址应该写入 100。

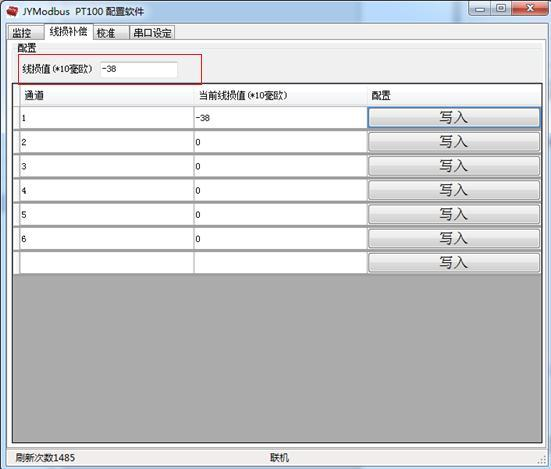

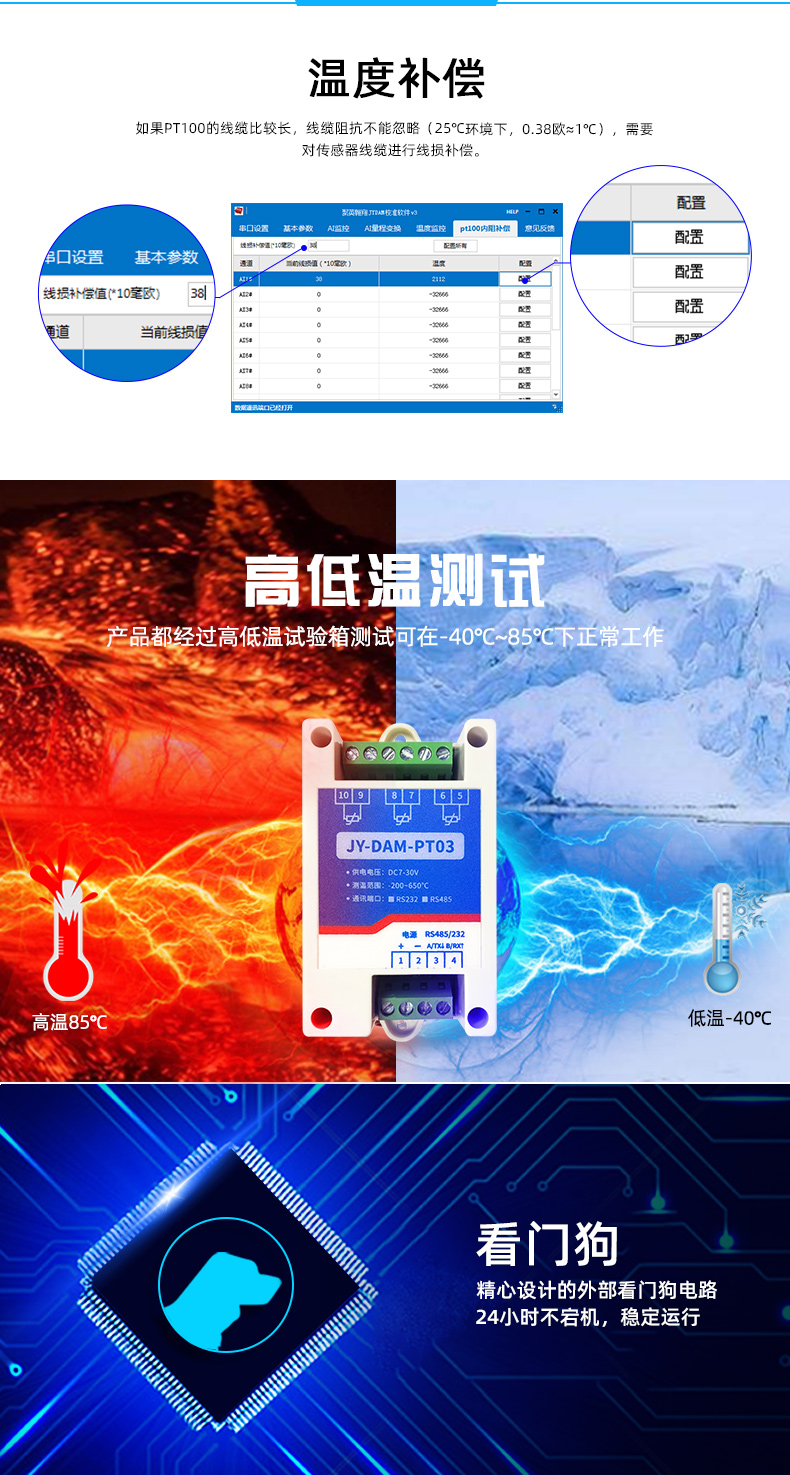

3、PT100 线阻修正

线损补偿菜单下可补偿传感器温度。线损值与温度对应关系： 380 毫欧 = 1℃

如：现在实际温度是 20 度，第一路显示温度是 20.1 度，说温度高了 0.1 度，对应 PT100电阻是 38 毫欧，在线损值输入框填入 3.8 ，点击第一路后边的 。写入成功后会在前边显示写入结果，就完成了第一路的修正;

反之实际温度是20.1 度，第一路显示温度是 20 度，说温度低了 0.1 度，对应 PT100电阻是 38 毫欧，在线损值输入框填入-3.8 ，点击第一路后边的 。写入成功后会在前边显示写入结果，就完成了第一路的修正。以此类推，可以修正其他通道。

监控菜单下可以实时监控每路的温度及变化曲线。

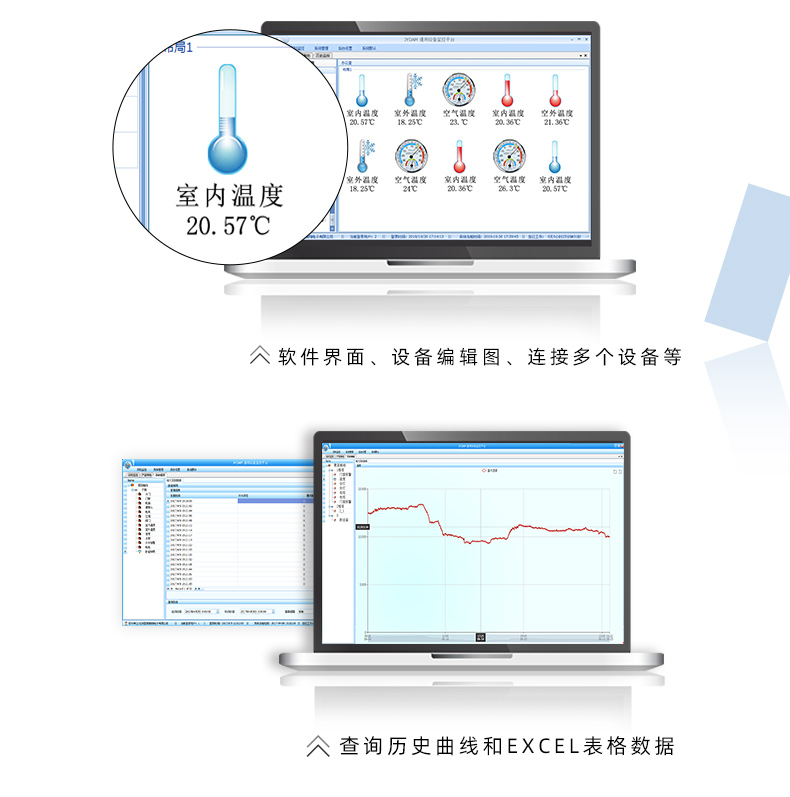

若要控制多个设备，可以用我们公司提供的“聚英组态软件 ”，详见聚英组态软件说明.pdf

聚英组态软件下载地址：https://www.juyingele.com/download/JYSCADA.zip

十、常见问题与解决方法

1.采集板卡供电后使用232 接口无法建立通信，无法控制

首先测试不同波特率是否可以控制，485 接口注意 A+ 、B-线以及屏蔽线，屏蔽线不是必须，但在通信误码率大的情况下必须接上，即便距离很近也可能出现此类情况。

2.485 总线，挂载了大于 1 个的设备，我以广播地址 254 发送继电器 1 吸和，但并不是所有模块的继电器 1 吸和。

广播地址在总线上只有一个设备时可以使用，大于 1 个设备时请以拨码开关区分地址来控制，否则会因为模块在通信数据的判断不同步上导致指令无法正确执行。
