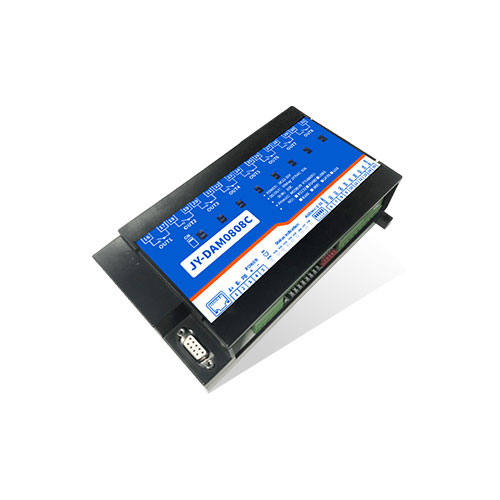

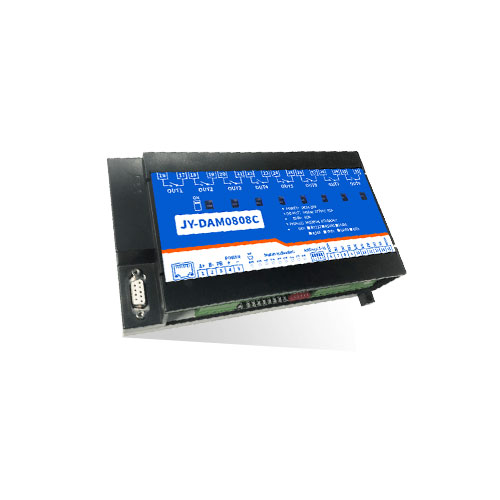

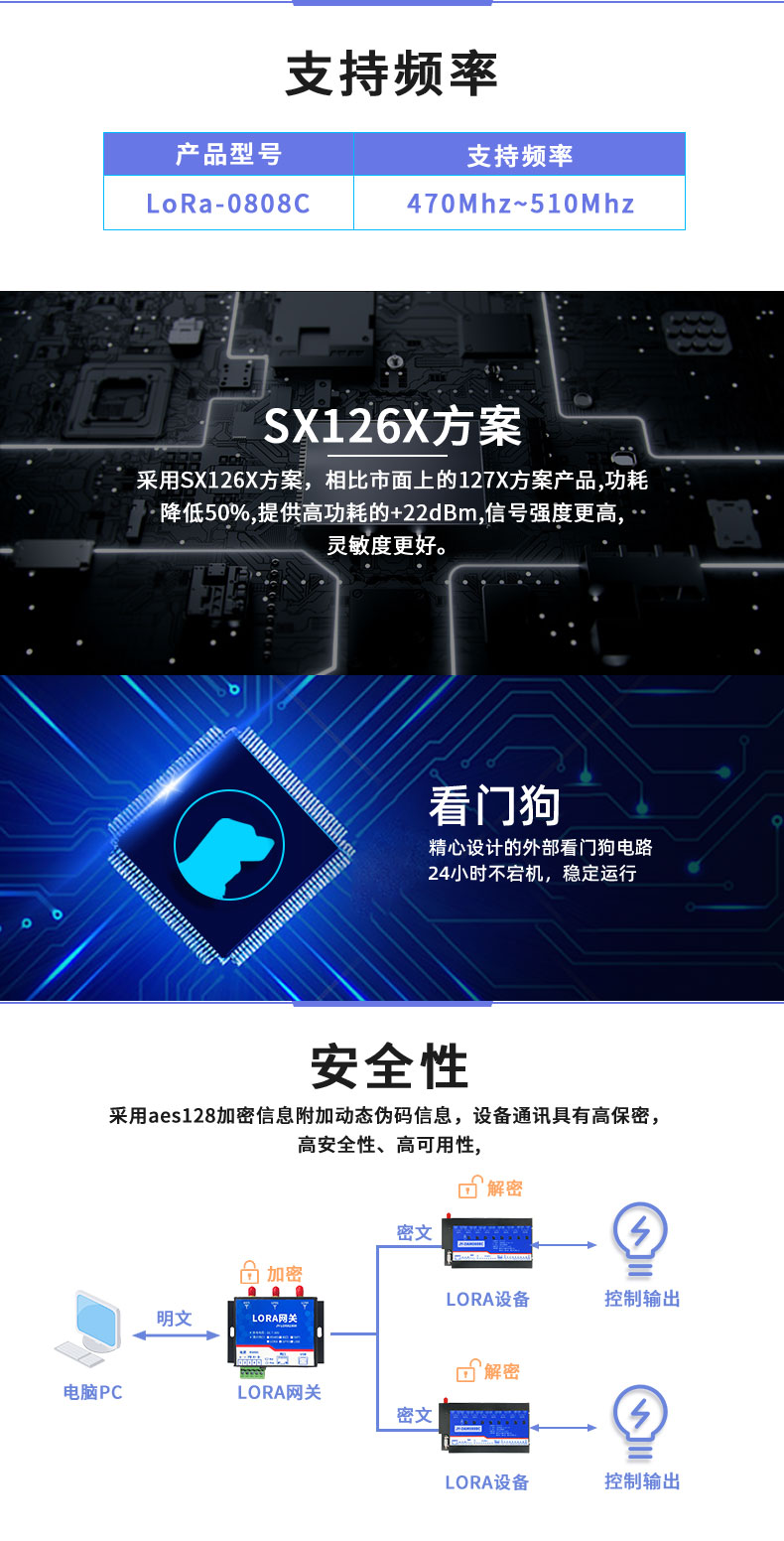

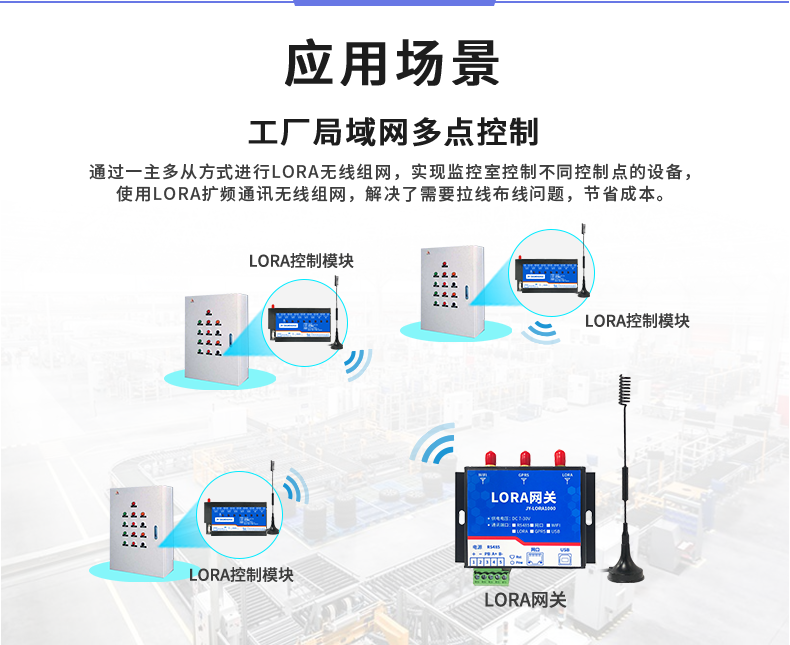

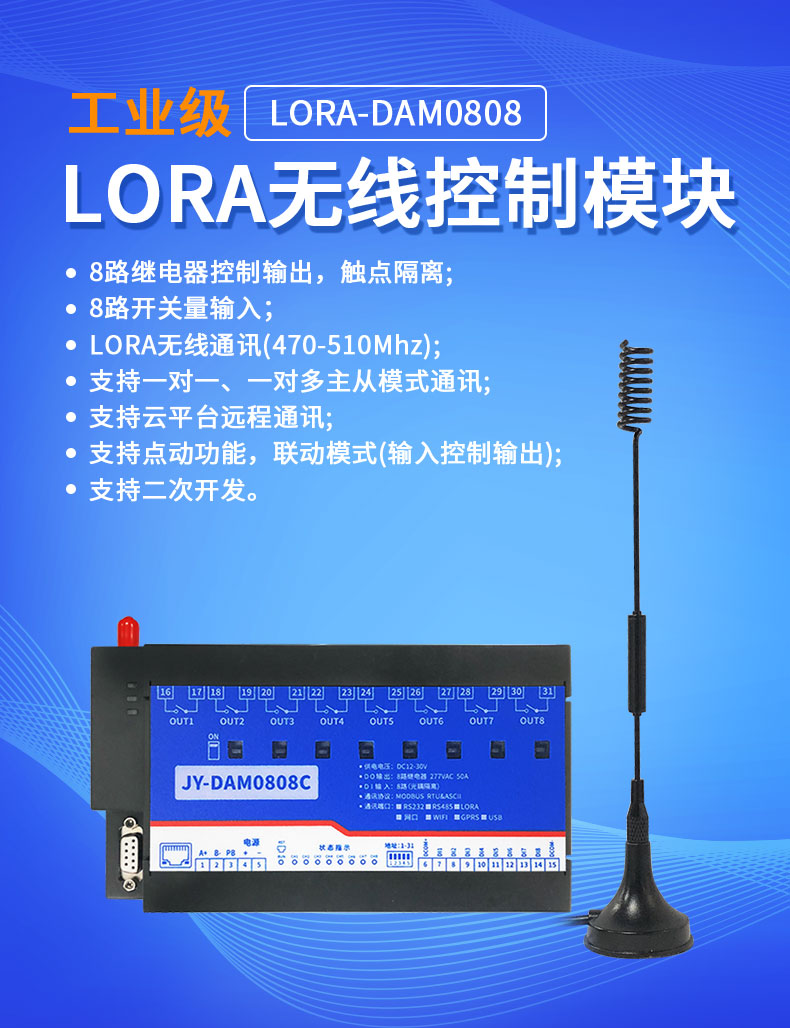

一、产品特点

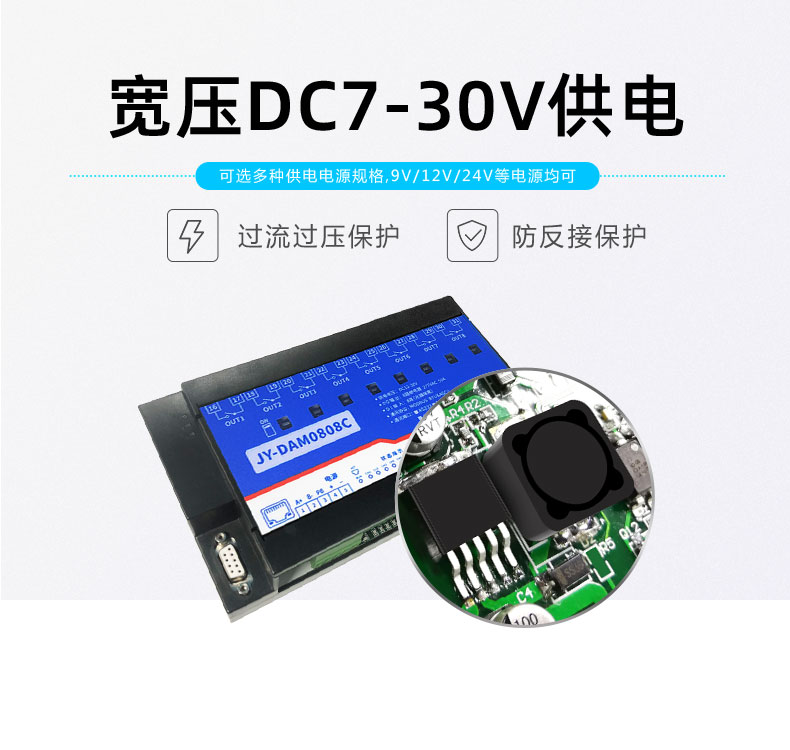

DC12-30V;

HFE10-2 磁保持继电器，输出触点隔离;

通讯接口支持 RS485 或 RS232;

通信波特率：2400,4800,9600, 19200,38400(可以通过软件修改，默认 9600);

通信协议：支持标准modbus RTU 协议;

可以设置 0-255 个设备地址，可以通过软件设置;

具有闪开、闪断功能，可以在指令里边带参数、操作继电器开一段时间 自动关闭;

具有频闪功能，可以控制器继电器周期性开关。

二、产品功能

八路继电器控制输出;

八路光耦隔离输入(5-24V);

支持手动控制模式;

支持本机非锁联动模式;

支持本机自锁联动模式;

支持互锁模式;

双机非锁联动模式;

双机自锁联动模式。

三、产品选型

四、主要参数

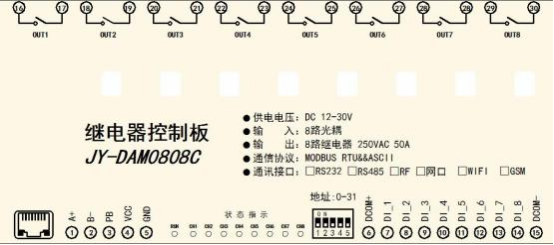

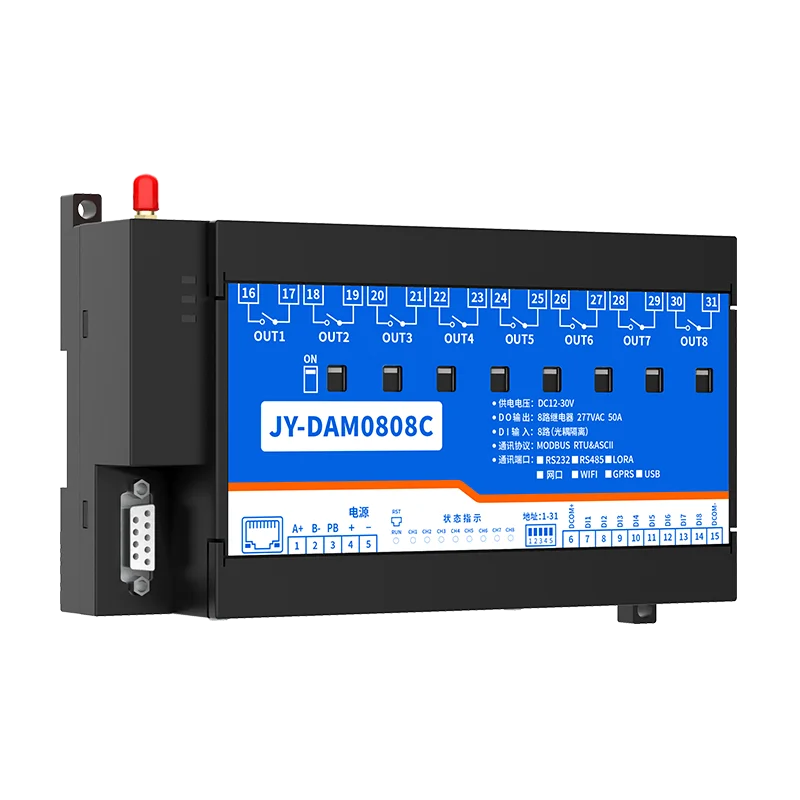

五、接口说明

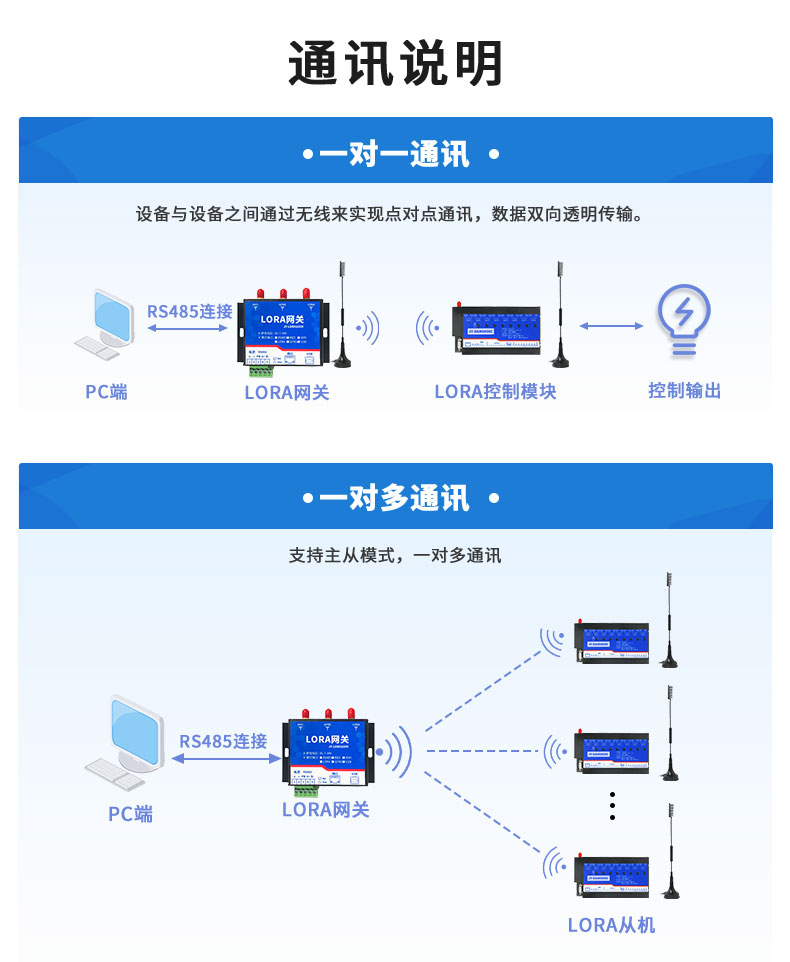

六、通讯接线说明

1、RS485 级联接线方式

电脑自带的串口一般是 RS232 ，需要配 232-485 转换器(工业环境建议使用有源带隔离 的转换器) ，转换后 RS485 为 A 、B 两线，A 接板上 A 端子，B 接板上 B 端子，485 屏蔽 可以接 GND 。若设备比较多建议采用双绞屏蔽线，采用链型网络结构。

2、RS232 接线连接方式

RS232 接线为标准 DB9 母头接口

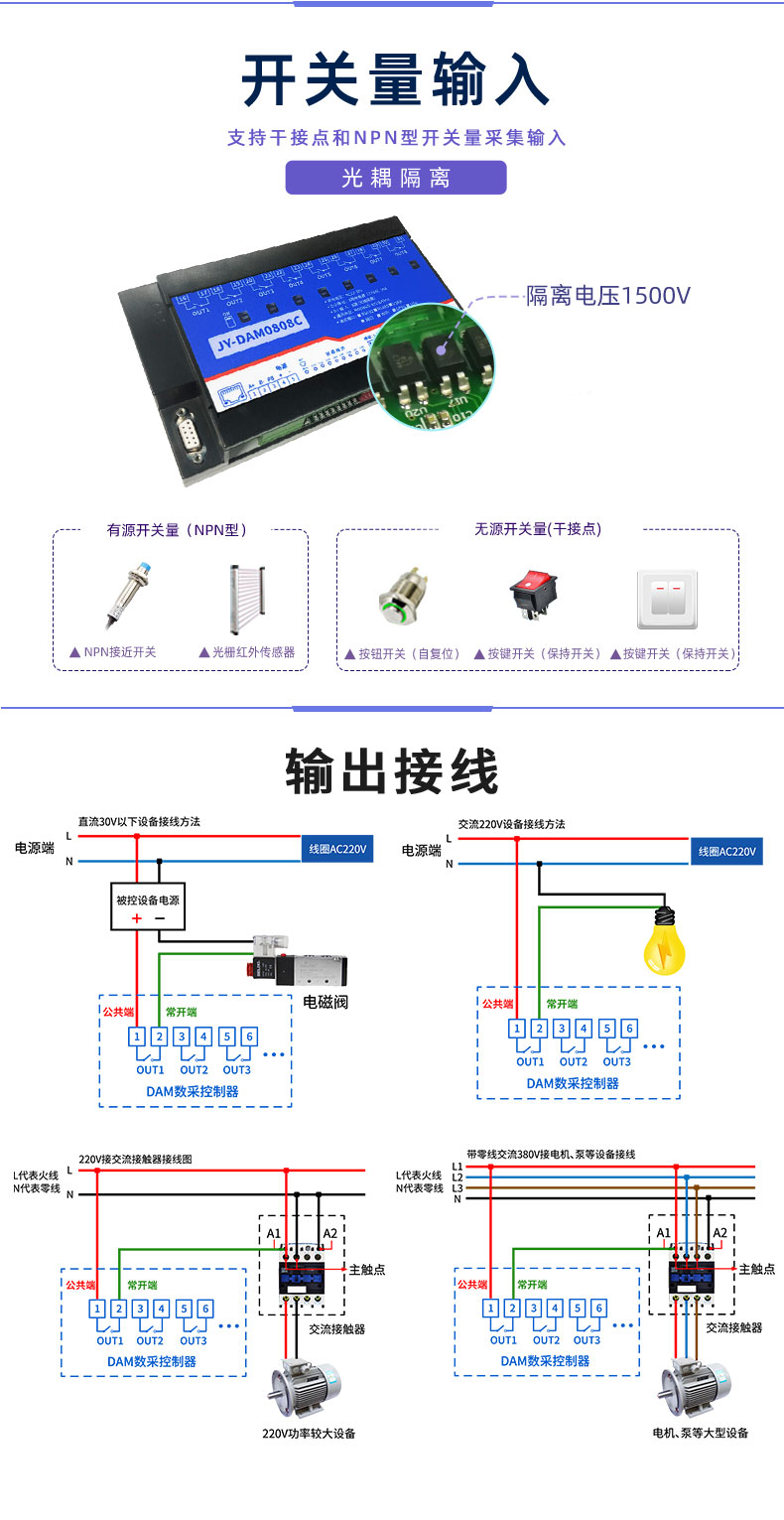

七、输入输出接线

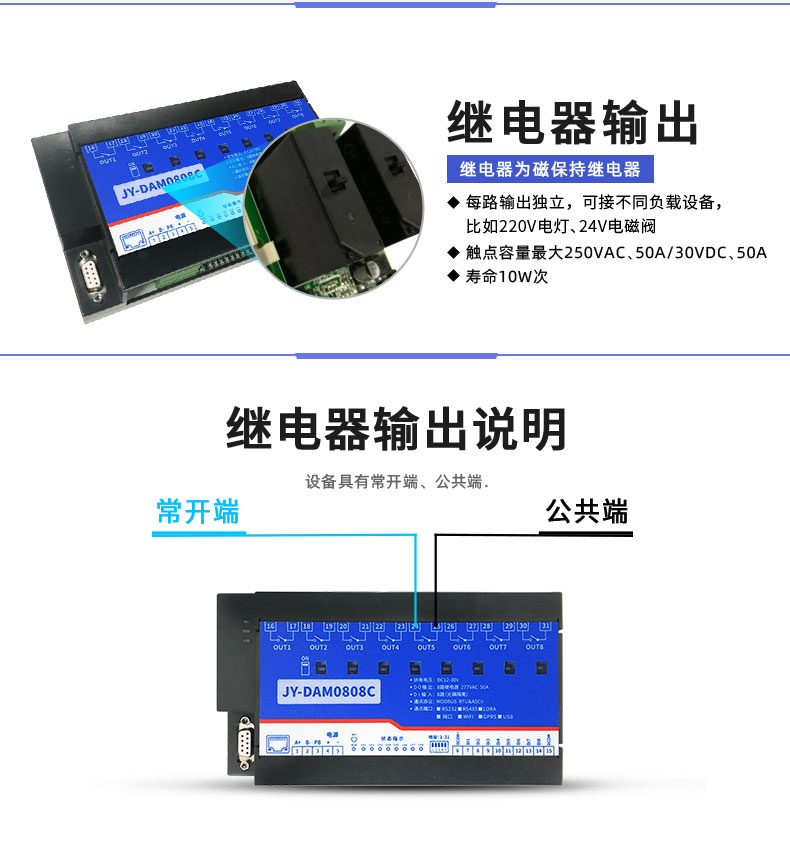

1、继电器接线说明

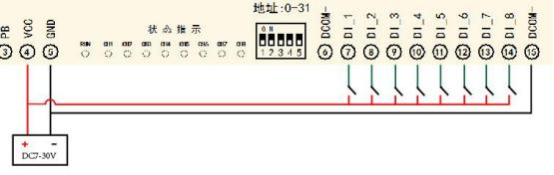

2、有源开关量(PNP 型高电平)接线示意图

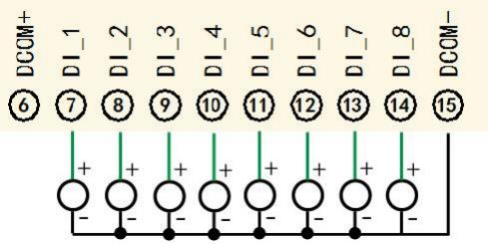

3、无源开关量(干接点)接线示意图

八、测试软件说明

1、软件下载

软件下载链接地址：http://www.juyingele.com.cn/software/software/聚英翱翔 DAM 调试软件使用教程.rar

2、软件界面

软件功能：

继电器状态查询

继电器独立控制

模拟量读取

开关量状态查询

调试信息查询

工作模式的更改

偏移地址的设定

继电器整体控制

3、通讯测试

①选择设备当前串口号，打开串口;

②选择对应的产品型号;

③设备地址修改为 254 ，点击“读取地址 ”，软件底部提示“读取成功 ”，读到的设备地 址为“0 ”，软件右下方的发送和指令正确，则说明设备与电脑通讯成功。

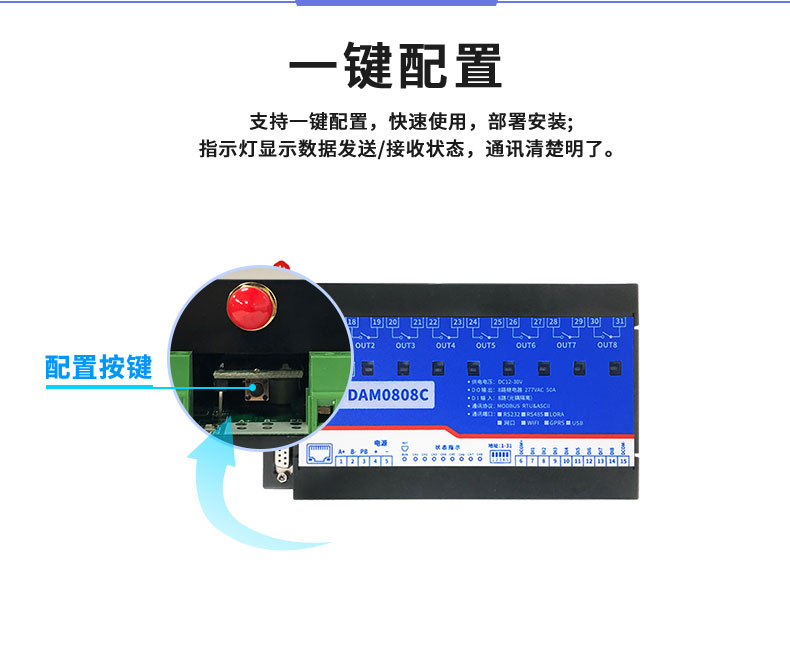

九、参数及工作模式配置

1、设备地址

1.1 、设备地址的介绍

DAM 系列设备地址默认为 0 ，使用广播地址为 254 进行通讯， 用0 无法通讯。 设备地址=拨码开关地址+偏移地址。

1.2 、设备地址的读取

设备正常通讯后，初始设备地址写入 254 ，然后点击软件上方“读取地址 ” 即可读到设备的当前地址。

1.3 、拨码开关地址

①五个拨码全都拨到“ON ”位置时，为地址“31 ”;

②五个拨码全都拨到“OFF ”位置时，为地址“0 ”;

3 、最左边 1 为二进制最低位。

4 、地址表：

1.4 、偏移地址的设定与读取

点击 DAM 调试软件下方偏移地址后边的“读取 ”或“设置 ”来对设备的偏 移地址进行读取或设置。

2、波特率的读取与设置

点击下方波特率设置栏的“读取 ”和“设置 ”就可以分别读取和设置波特率和地址，操作后需要重启设备和修改电脑串口设置。

3、工作模式

3.1 工作模式说明

3.1.1 、本机非锁联动模式

本身带有光耦输入和继电器输出的板卡模块，在该模式下，输入光耦与继电器为直接联动。即：光耦输入信号生效—>对应继电器吸合，光耦输入信号取消 —>对应继电器断开。

该模式下因为机械及程序的延迟，光耦输入信号到继电器动作会有一定的延迟，但最大不会超过 0.05 秒。

由于该模式下所有继电器直接受光耦联动，所以会出现串口无法操作继电器的现象，这并不是异常现象，而是串口操作继电器后，在继电器还为动作之前就 被光耦的状态联动了。

3.1.2 、本机自锁联动模式

模块本身带有光耦输入和继电器输出的板卡模块，在该模式下，光耦每输入一次信号，对应的继电器翻转一次。即：

光耦输入信号生效—>继电器翻转(吸合变断开、断开变吸合);

光耦输入信号取消—>继电器不动作;

该模式同样存在非锁模式的延迟问题，但是延迟时间同样不会大于 0.05 秒。

该模式主要可以用于外部信号触发来控制设备启停的场合，例如光耦外接一个按钮，对应的继电器外接用电设备，则每按一次按钮，设备就会切换一次启停 状态。

3.1.3 、互锁模式

模块本身带有光耦输入和继电器输出的板卡模块，在该模式下，光耦每输入一次信号，对应的继电器会吸合，其他未输入信号光耦对应继电器会断开。即：

光耦输入信号生效—>对应继电器吸合其它继电器断开;

光耦输入信号取消—>继电器不动作;

该模式同样存在非锁模式的延迟问题，但是延迟时间同样不会大于 0.05 秒。

该模式主要可以用于外部信号触发来控制不同设备启停的场合，例如多路光耦没路外接一个按钮，对应的继电器外接用电设备，则按一路按钮，对应设备就会切换到启动状态，其它设备就会停止运行。

3.1.4 、双机非锁联动模式

该模式需要两个地址相同、模式相同的设备完成，两个设备通过直连 485 或 者交叉 232 连接起来之后，模块 1 的光耦状态会直接控制模块 2 的对应继电器的 状态，即：

模块 1 的 1 号光耦输入信号生效—>模块 2 的 1 号继电器吸合

模块 1 的 1 号光耦输入信号消失—>模块 2 的 1 号继电器断开

该模式下的继电器相应延迟时间较前几种的模式要长，但不会大于 0.1 秒 (9600 波特率)

该模式下如果使用485 总线的话可以并联多个设备，其中设备两两地址匹配， 这样可以做到远程的开关量传输。例如：现场有多个低速的开关量需要传输到 500 米外的控制机房去控制告警灯或者电铃，则只需在厂房布置几个模块通过两 根双绞屏蔽线连接到机房的对应模块，就可以完成该任务。同理也可以把机房操 作的按钮信号信号直接传送到位于机房模块的继电器上。

3.1.5 、双机自锁联动模式

该模式需要两个地址相同、模式相同的设备完成，两个设备通过直连 485 或 者交叉 232 连接起来之后，模块 1 的光耦状态生效会翻转控制模块 2 的对应继电器的状态，即：

模块 1 的 1 号光耦输入信号生效—>模块 2 的 1 号继电器翻转

模块 1 的 1 号光耦输入信号消失—>模块 2 的 1 号继电器不动作

该模式的应用与“双机非锁联动 ”模式类似，但更适合于远程控制设备的启 停，只需在操作端安装一个按钮即可实现按一次启动按一次停止的动作。

3.2 、工作模式配置

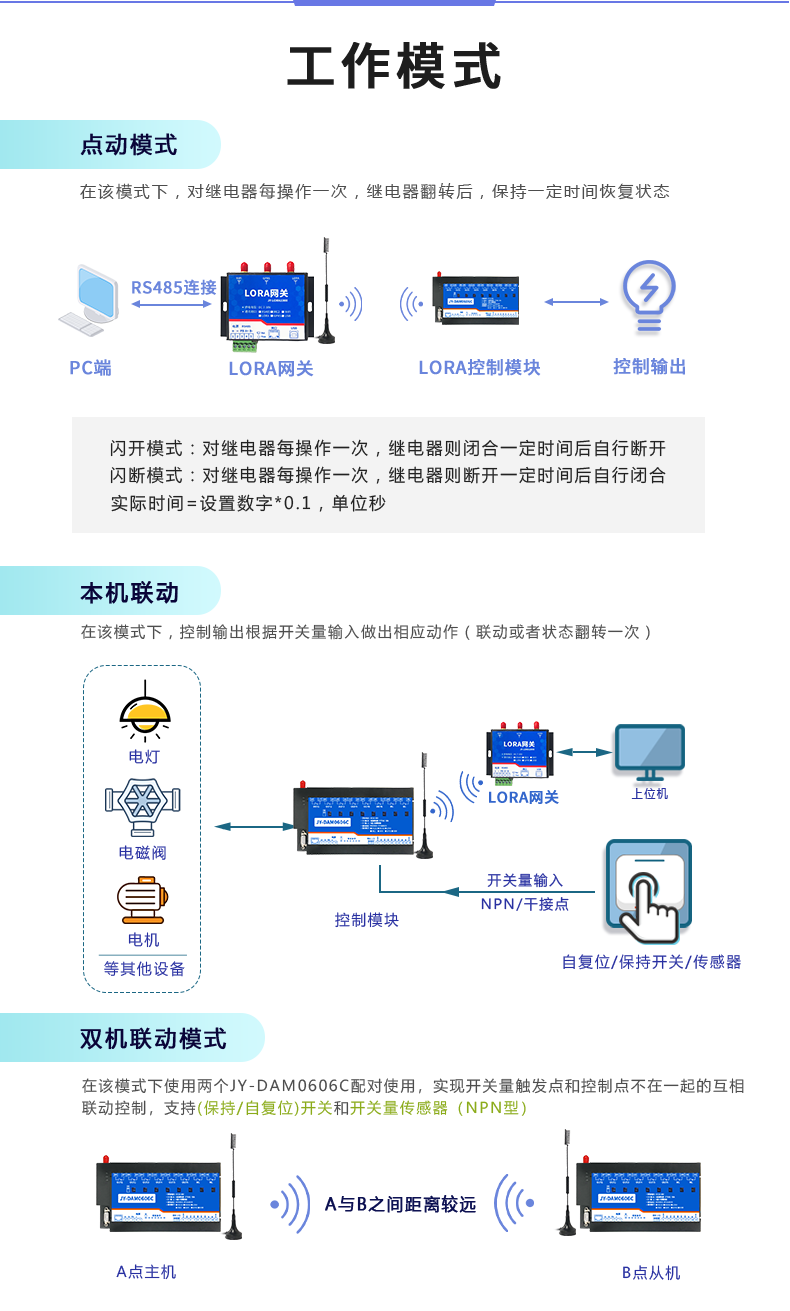

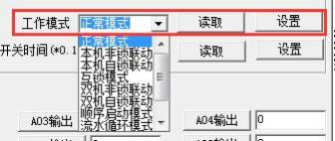

设备正常通讯后，在软件工作模式部分选择相应工作模式设置即可，如下图所示：

点击设置后，软件下方提示设置成功即可。

4、闪开闪断功能及设置

4.1 、闪开闪断功能介绍

手动模式：对继电器每操作一次，继电器则翻转一次(闭合时断开，断开时 闭合);

闪开模式：对继电器每操作一次，继电器则闭合 1 秒(实际时间【单位秒】 =设置数字*0. 1)后自行断开;

闪断模式：对继电器每操作一次，继电器则断开 1.秒(时间可调)后自行闭 合;

4.2 、闪断闪开的设置

打开“聚英翱翔 DAM 调试软件 ”点击继电器模式后面下拉箭头进行模式的选 择。(后边时间可自行设置，实际时间=填写数字*0.1【单位秒】)

注：闪断闪开模式不能写入设备芯片内，软件上选择闪断闪开模式后，所有 通道都为闪断闪开模式下，可通过发送单个通道的闪断闪开指令来进行单个通道的控制，不影响其他通道的正常控制。

十、开发资料说明

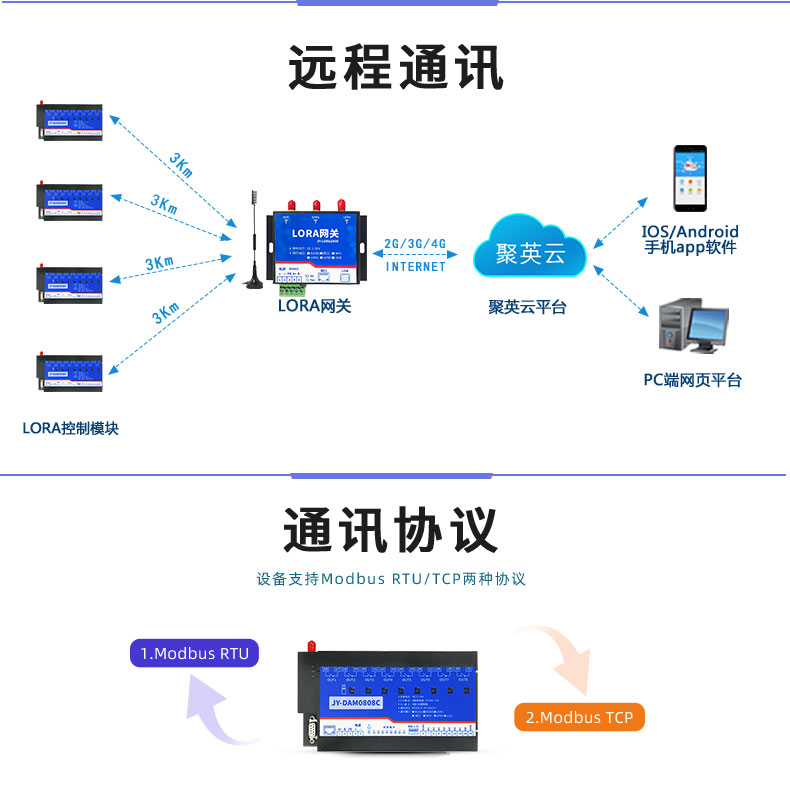

1、通讯协议说明

本产品支持标准modbus 指令，有关详细的指令生成与解析方式，可根据本 文中的寄存器表结合参考《MODBUS 协议中文版》 即可。

Modbus 协议中文版参考：

http://www.juyingele.com.cn/software/software/Modbus%20POL 软件及使用教程.rar

本产品支持 modbus RTU 格式。

2、Modbus 寄存器说明

本控制卡主要为线圈寄存器，主要支持以下指令码：1 、5 、15

线圈寄存器地址表：

备注：

① ：Modbus 设备指令支持下列 Modbus 地址：

00001 至 09999 是离散输出(线圈)

10001 至 19999 是离散输入(触点)

30001 至 39999 是输入寄存器(通常是模拟量输入)

40001 至 49999 是保持寄存器(通常存储设备配置信息)

采用 5 位码格式，第一个字符决定寄存器类型，其余 4 个字符代表地址。地址 1 从 0 开始，如 00001 对应 0000。

② ：波特率数值对应表

寄存器地址按照 PLC 命名规则，真实地址为去掉最高位，然后减一。

3、指令生成说明

应用举例及其说明：本机地址除了拨码开关地址之外，还有默认的 254 为广播地址。当总线上只有一个设备时，无需关心拨码开关地址，直接使用254 地址即可，当总线上有多个设备时通过拨码开关选择为不同地址，发送控制指令时通 过地址区别。

注意：RS485 总线可以挂载多个设备。

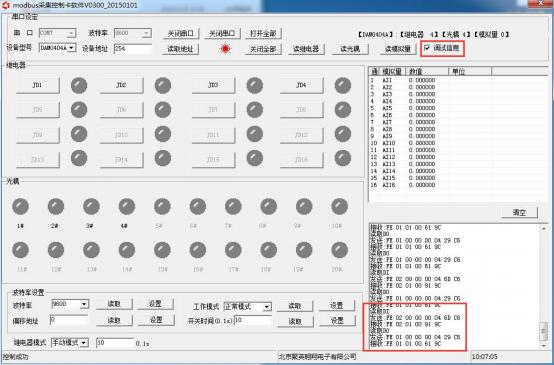

指令可通过“聚英翱翔 DAM 调试软件 ”，的调试信息来获取。

指令生成说明：对于下表中没有的指令，用户可以自己根据modbus 协议生成，对于继 电器线圈的读写，实际就是对modbus 寄存器中的线圈寄存器的读写，上文中已经说明了继电器寄存器的地址，用户只需生成对寄存器操作的读写指令即可。例如读或者写继电器 1的状态，实际上是对继电器 1 对应的线圈寄存器 0001 的读写操作。

4、指令列表

5、指令详解

5.1 、继电器输出

控制 1 路继电器(以第一路开为例，其他通道参照本例)

发送码：FE 05 00 00 FF 00 98 35

继电器卡返回信息：

返回码：FE 05 00 00 FF 00 98 35

5.2 、继电器状态

查询8 路继电器

发送码：FE 01 00 00 00 08 29 C3

继电器卡返回信息：

返回码：FE 01 01 00 61 9C

5.3、光耦输入

查询光耦

发送码：FE 02 00 00 00 0C 6C 00

光耦返回信息：

返回码：FE 02 01 01 50 5C

5.4 、闪开闪闭指令

闪开闪闭指令解析

闪开发送码：FE 10 00 03 00 02 04 00 04 00 0A 00 D8

闪断发送码：FE 10 00 03 00 02 04 00 02 00 14 21 62

返回码：FE 10 00 03 00 02 A5 C7

5.5 、全开全关指令

全开全关指令解析

全开发送码：FE 0F 00 00 00 08 01 FF F1 D1

全断发送码：FE 0F 00 00 00 08 01 00 B1 91

其中 FF 为全开全关指令，为二进制转换为 16 进制，2 进制中 1 代表吸合，0 代 表断开，11111111为全开，00000000 为全断，每 8 路为一个字节，起始为右侧 开始，如 2,4,6,8，通道打开，其他关闭，则 2,4,6,8 为 10101010,16 进制为 AA ， 全部开关指令为00

全开返回码：FE 0F 00 00 00 0A C1 C3

全断返回码：FE 0F 00 00 00 08 40 02

十一、常见问题与解决方法

1、232 通讯，设备控制无响应，不动作

设备与上位机进行通信使用的是 232 直连线。即 RX 对 RX ，TX 对 TX ，GND 对 GND

2 、继电器只能开不能关

读取地址是否读到的是实际设备地址，调试信息栏内是否有返回指令，返回指令是否正确， 如果读取地址失败，没有返回指令或返回指令异常，检查通讯线和通讯转换器

3、485 总线上挂有多个设备时，每个设备地址不能一样，不能使用广播地址 254 来进行通讯。

广播地址在总线上只有一个设备时可以使用，大于 1 个设备时请以拨码开关区分地址来 控制，否则会因为模块在通信数据的判断不同步上导致指令无法正确执行。
