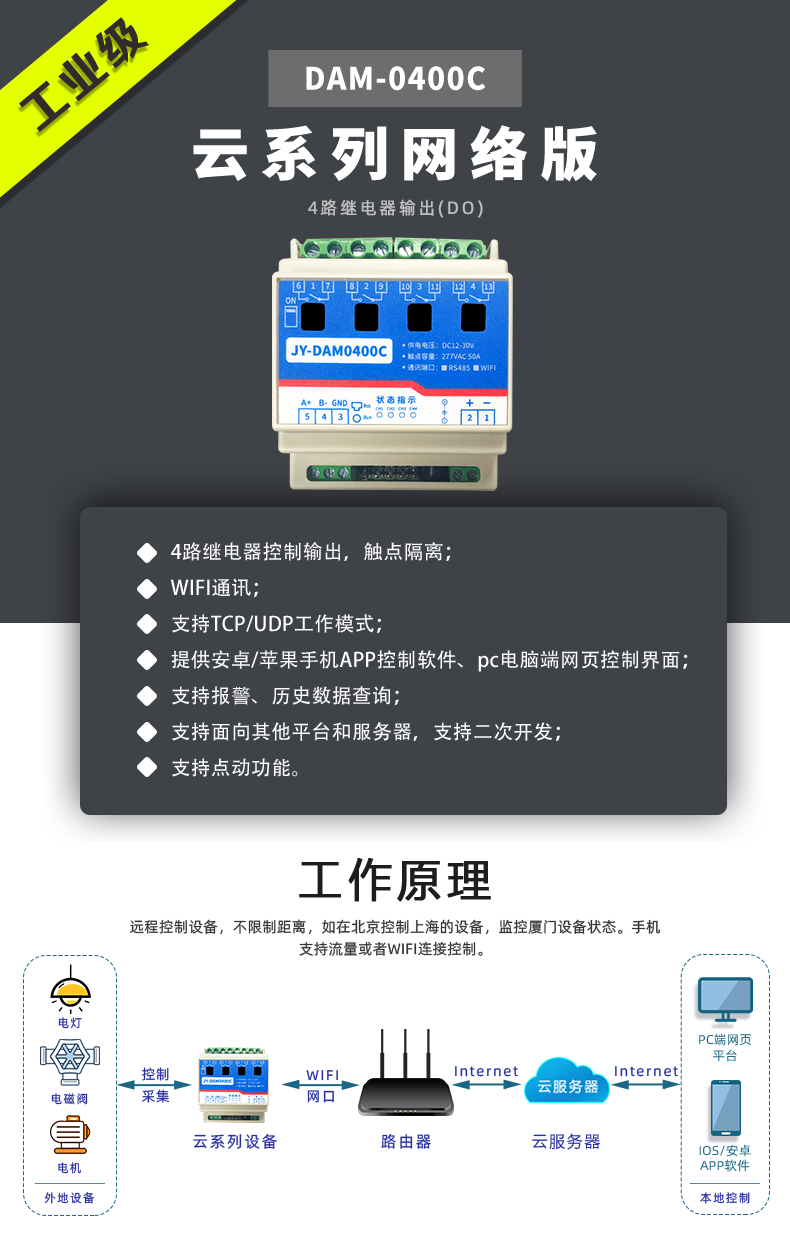

DAM0400C 设备是我公司云系列设备中网络版的一种 ,设备通过连接Internet广域网来进行通讯,使用我司配套的云平台软件可实现远程控制设备功能,每个设备具有唯一 ID 号方便用户进行二次开发使用。
l 供电电压 DC12-30V;

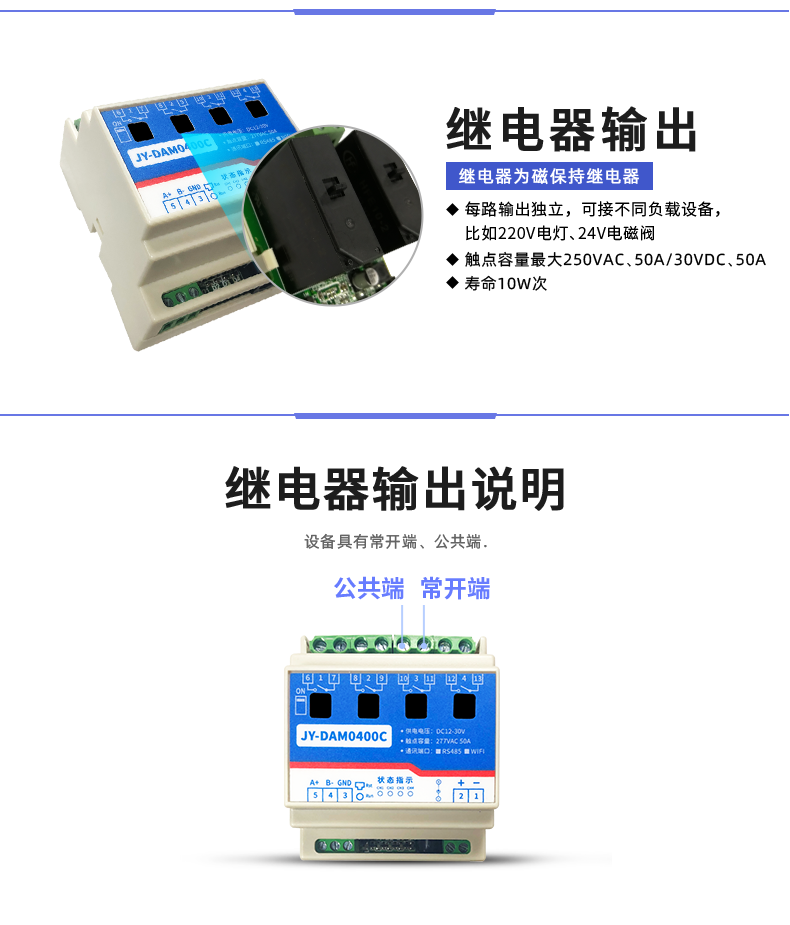

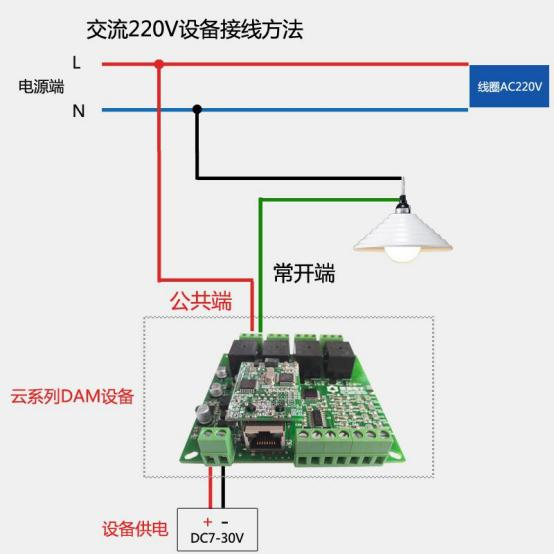

l HFE10-2 磁保持继电器,输出触点隔离;
l 通讯接口只支持无线 WIFI 网络;
l 设备默认 IP 为 192.168.10.1;
l 设备默认 WIFI 名称为 JY_**(**代表随机数字字母组合);
l 通信波特率:2400,4800,9600, 19200,38400;
l 通信协议:支持标准modbus RTU/TCP 协议;
l 支持用户二次开发。
l 4 路继电器控制;
l 继电器状态为掉电保持,即断电重新上电后,继电器状态保持为断电之前的状态;
l 可实现远距离操控;
l 具有两个网络通道;
l 同时支持局域网和外网控制使用;
l 支持 UDP/TCP 工作模式;
l 支持 Client 、Server 模式;
l 支持透传、力控、组态王、Modbus tcp 连接;
l 具有闪开、闪断【点动】功能,可以自定义设置点动时间。
型号 | modbus | RJ45 | WIFI | GSM | 继电器 |
DAM0400C-单 WIFI | ● | ● | 4 |

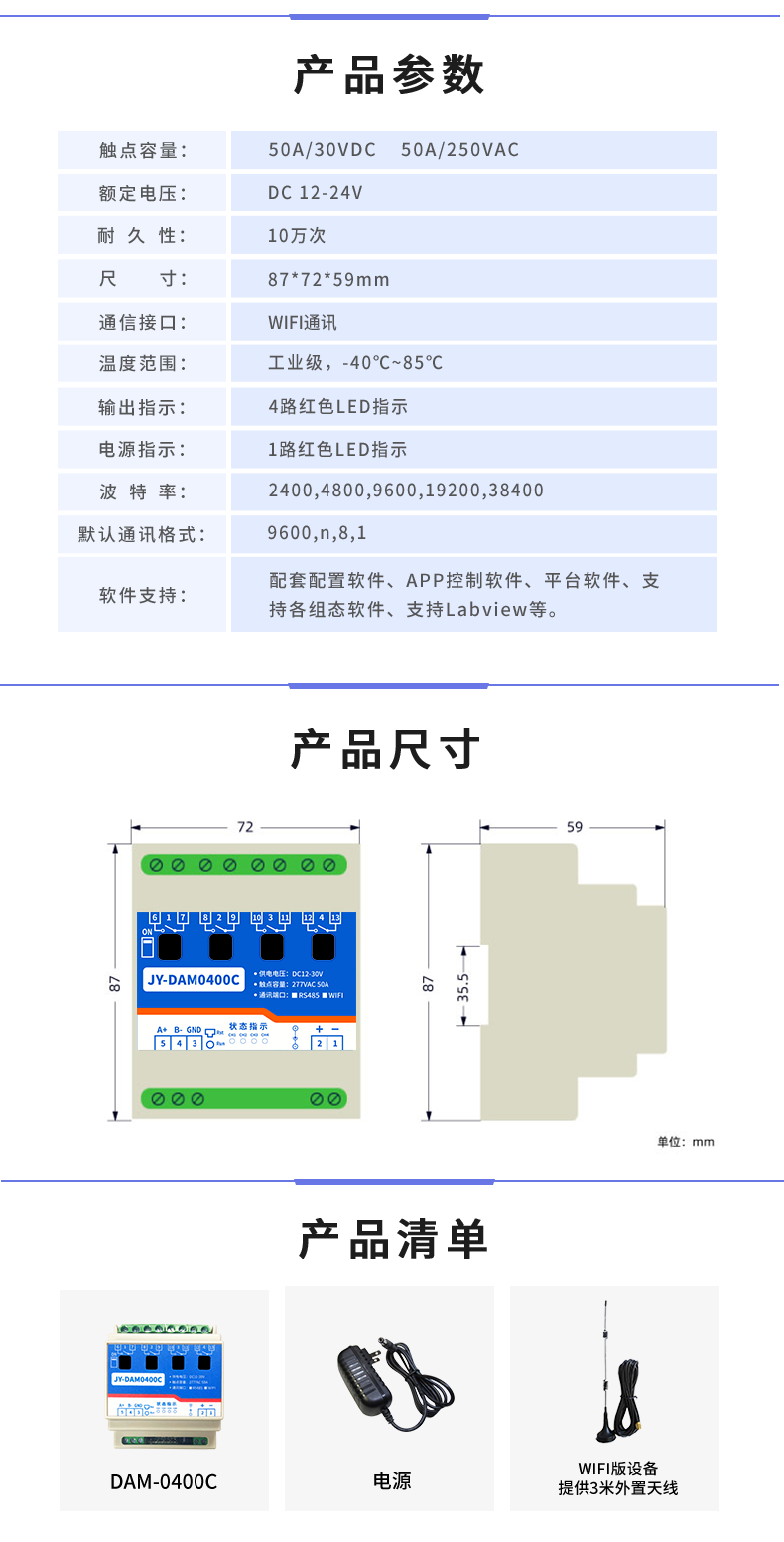

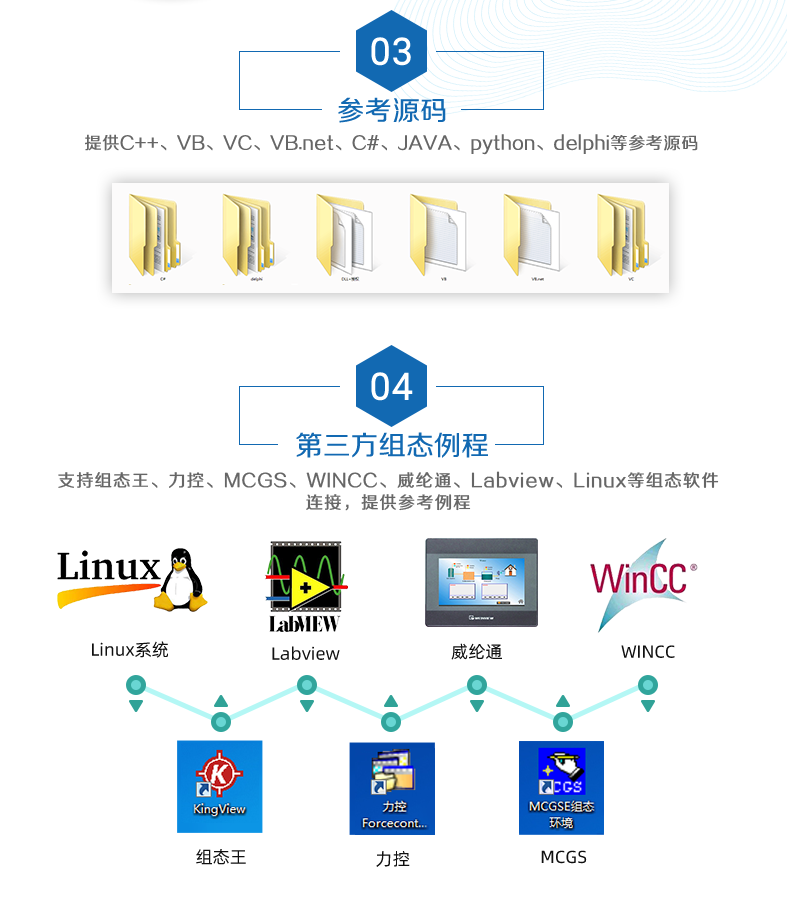

参数 | 说明 |
触点容量 | 50A/277VAC |
耐久性 | 10万次 |
通讯接口 | WIFI |
默认 WIFI 名称 | JY_**(**代表随机数字字母组合) |
默认 IP | 192.168.10.1 |
额定电压 | DC 7-40V |
电源指示 | 1路红色 LED 指示(不通信时常亮,通信时闪烁) |
输出指示 | 2路红色 LED 指示 |
温度范围 | 工业级,-40℃—85℃ |
尺寸 | 159*87.5mm |
重量 | 330g |
默认通讯格式 | 9600,n,8,1 |
波特率 | 2400,4800,9600,19200,38400 |
软件支持 | 配套配置软件、app 控制软件,平台软件;支持各家组态软件; 支持 Labviewd 等 |
设备使用基于 Internet广域网进行远程通讯,通过配置参数面向我司云服务器 ems.jydtu.com,端口号 60001 进行通讯。
1 、设备供电后连接设备 WIFI 信号,通过网页进行参数配置;
2 、测试通讯;
3 、获取设备唯一 ID 号;
4 、手机安装云平台 app 软件;
5 、通过云平台添加设备进行测试使用。
单 WIFI 版设备通过网页方式来进行参数配置,设备默认 WIFI 信号名称为 JY_****,连接密码为 12345678 ,默认 IP 为 192.168.10.1 ,详细配置方法,阅读【聚英云平台单 WIFI 版使用说明】文档即可;
下载地址:https://www.juyingele.com/software/
使用聚英云平台软件,要求 DAM 设备具有唯一 ID 号,唯一 ID 号获取有以下两种方式:
使用手机扫描设备外壳或包装外壳上的二维码获取唯一 ID 号,如下所示:
获取唯一 ID 软件下载地址:https://www.juyingele.com/software/
(该软件不需要安装,下载打开即可)虚拟串口软件下载地址:https://www.juyingele.com/software/
1 建立虚拟串口

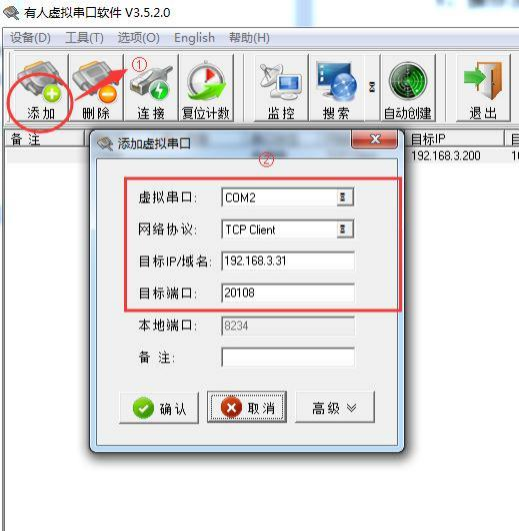

打开安装的虚拟串口软件“USR-VCOM ”,添加虚拟串口,如下所示:
注:添加的虚拟串口不能与本机已有的串口冲突, 目标 IP 即设备的 IP ,虚拟串口参数要求
与章节 4 中配置的设备参数一致。

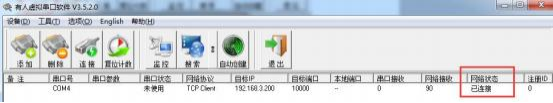

虚拟串口添加完成后,建立的虚拟串口状态为已连接状态,如下所示:
2 读取唯一 ID 号

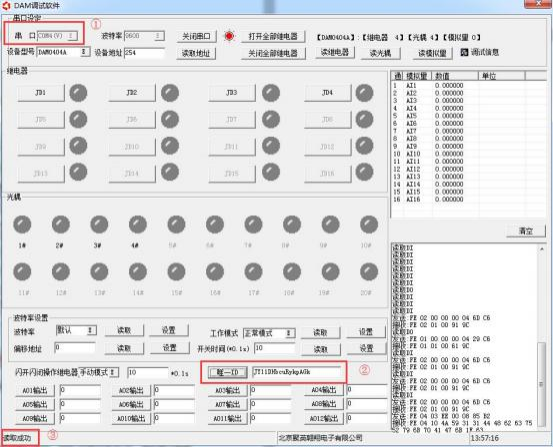

打开下载的“读取唯一 ID ”软件,打开上步中虚拟的串口,点击“唯一 ID ”按钮, 软件底部提示读取成功,即可获取设备的唯一 ID 号,如下所示:
1 、软件提示读取成功,唯一 ID 号为空白或不提示。
此时需联系我司客服人员,确认该购买的设备是否具有唯一 ID 号。
2 、软件提示读取失败。
此时检查建立的虚拟串口是否已连接,设备的通信波特率是否为 9600.

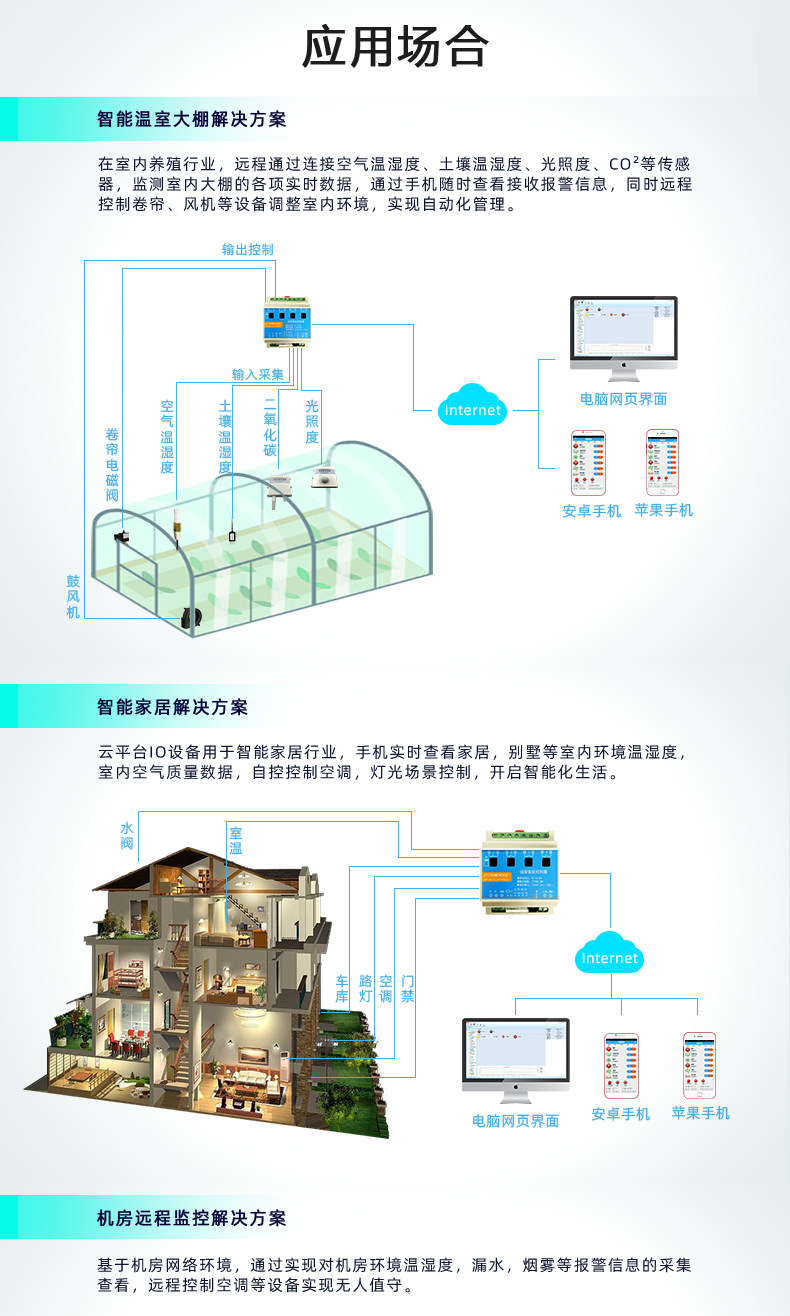

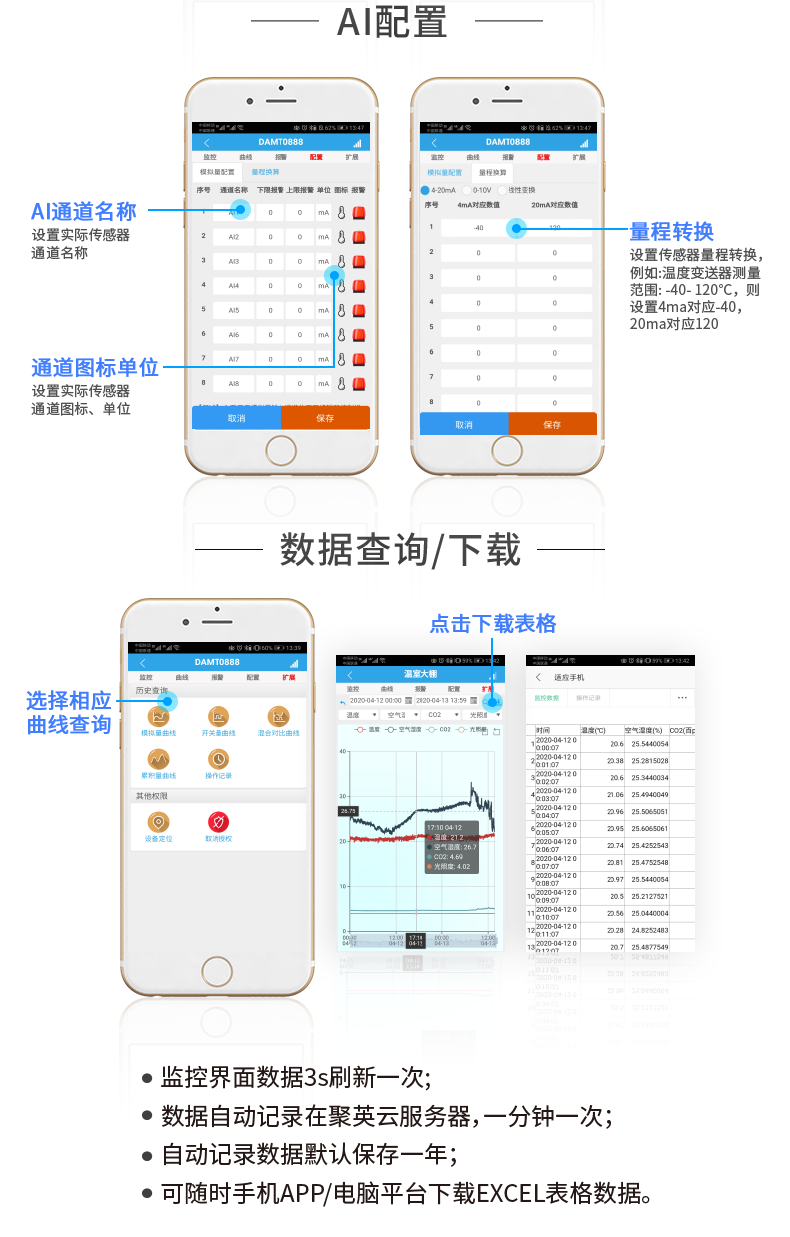

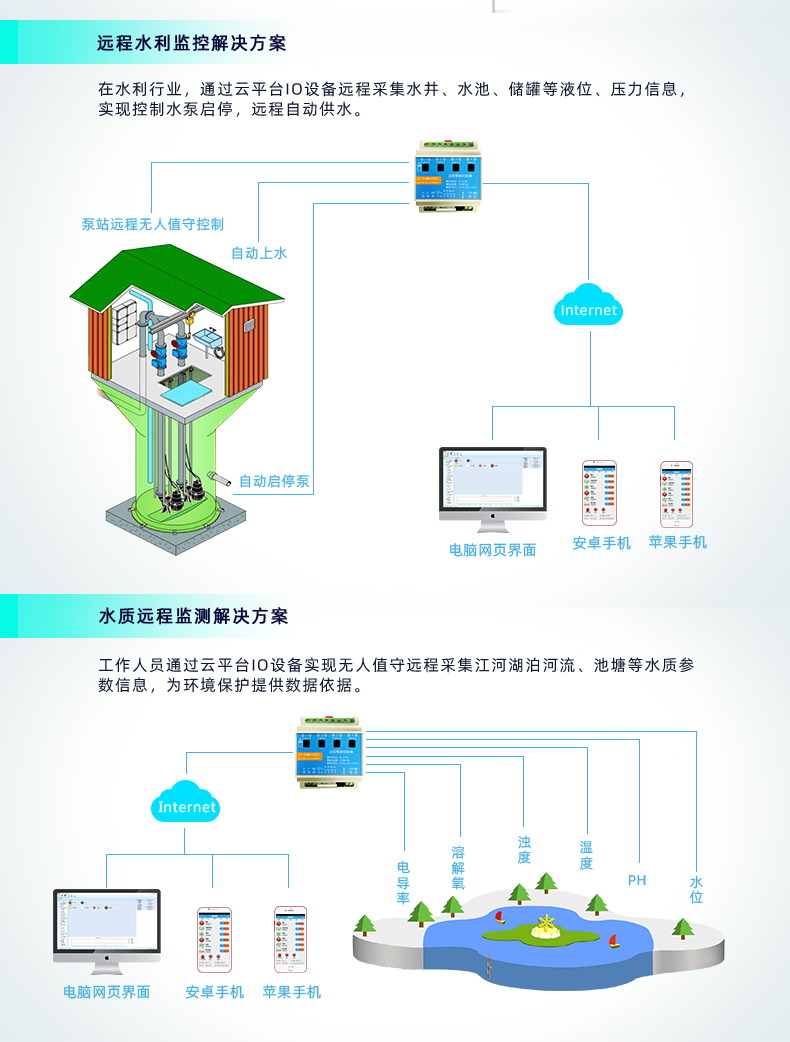

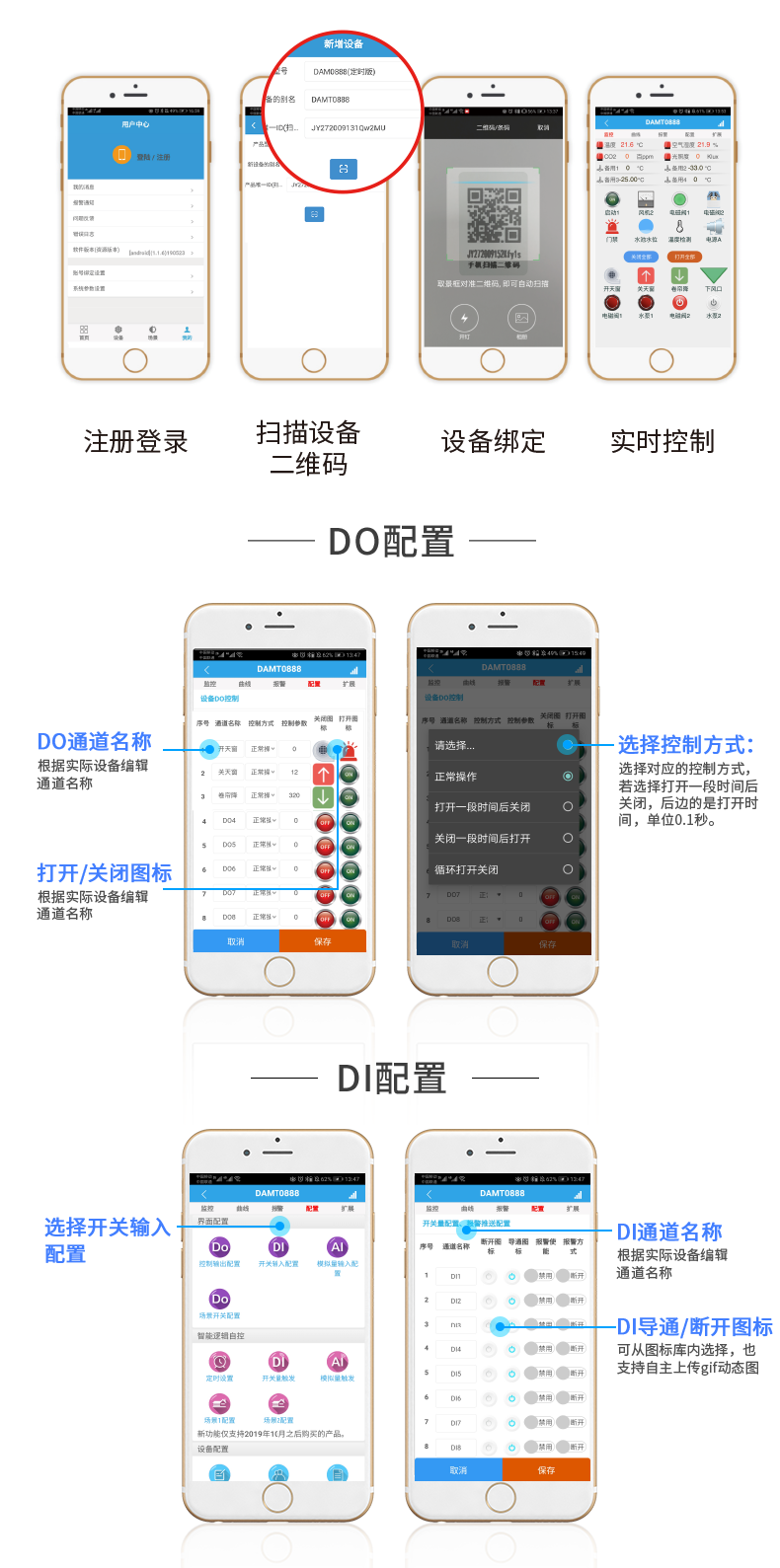

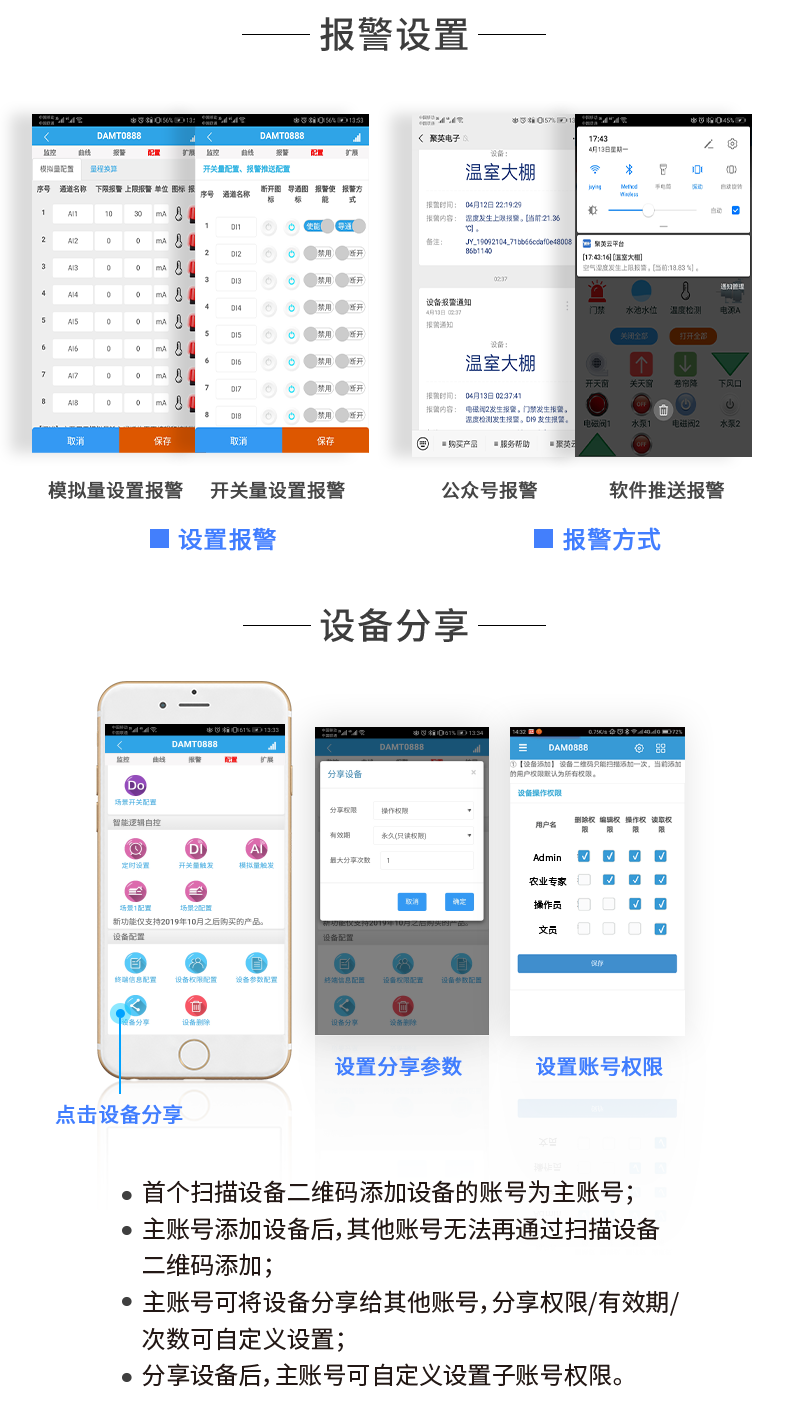

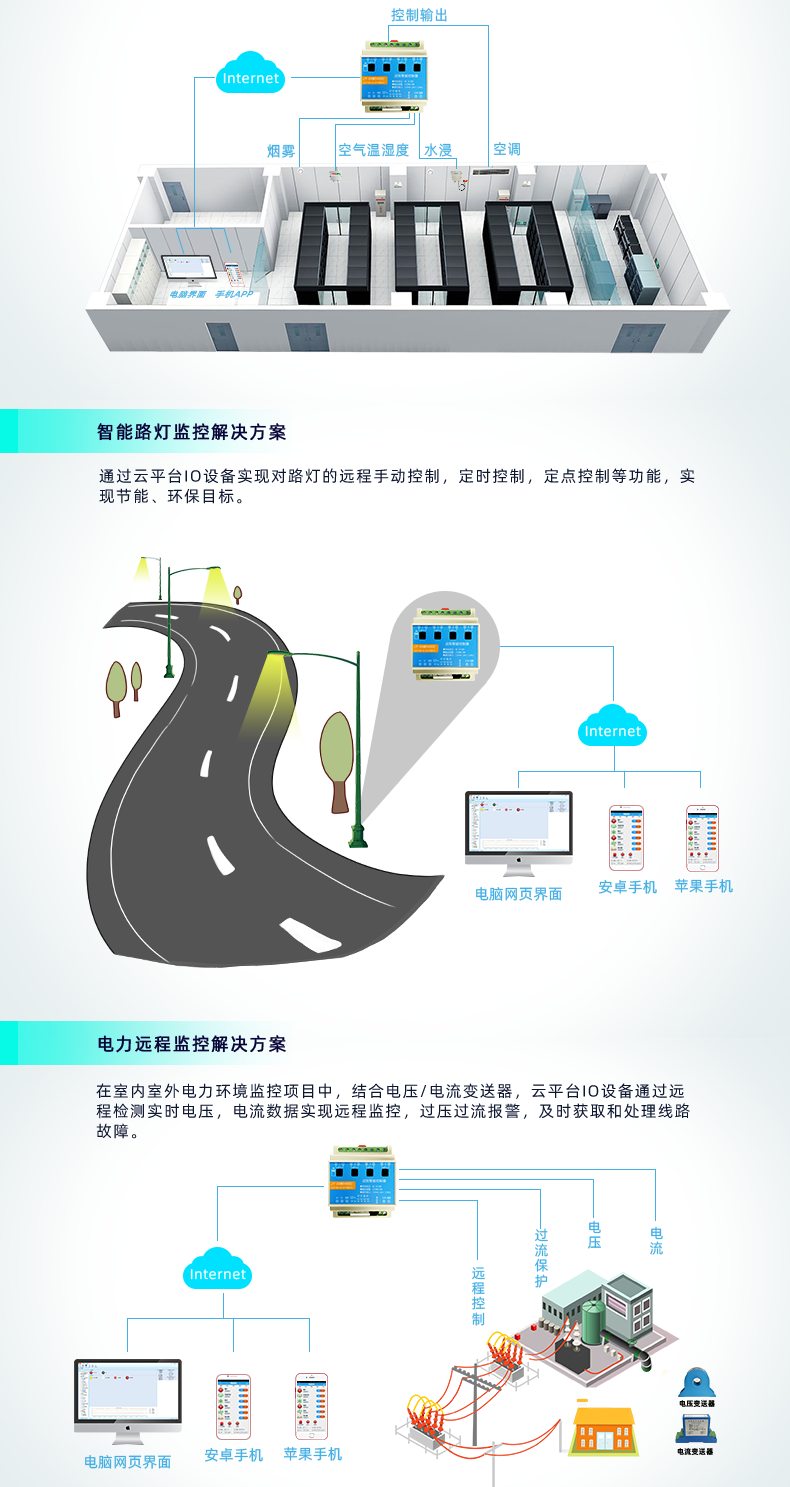

聚英云平台为我公司开发的一款网络平台软件,平台包含手机 APP 平台软件和网页版平台,其中手机 APP 软件又包含 Android 、IOS 两大类,平台以我公司的 DAM 系列网络版设备和GPRS 版设备为应用对象,旨在为用户提供远程控制输出(继电器、开关量)、模拟量(4-20mA 、0-10V 、0-5V)采集、开关量采集等服务,极大方便了用户的需求,服务器由我公司提供,客户可放心使用。
具体操作说明阅读【聚英云平台单 WIFI 版使用说明】文档即可;
下载地址:https://www.juyingele.com/software/

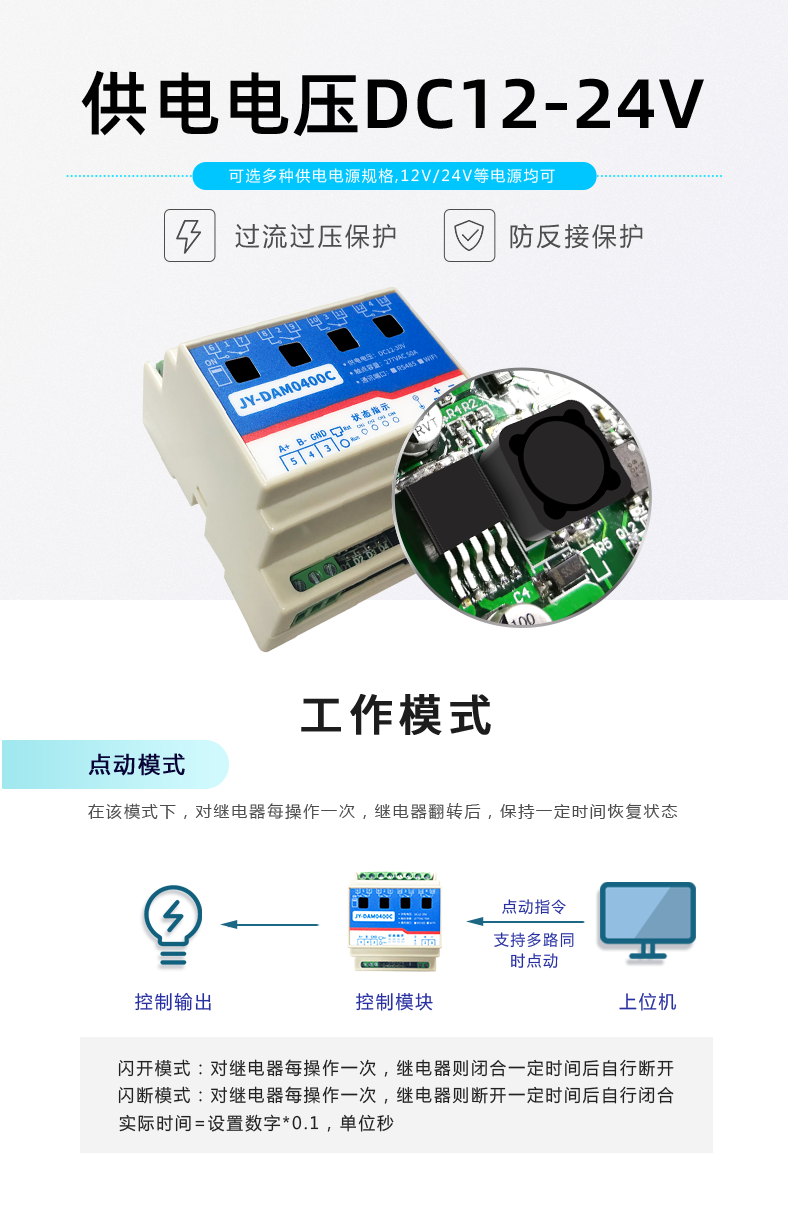

闪开闪断功能介绍
手动模式:对继电器每操作一次,继电器则翻转一次(闭合时断开,断开时闭合);
闪开模式:对继电器每操作一次,继电器则闭合 1 秒(实际时间【单位秒】=设置数字*0. 1)后自行断开;
闪断模式:对继电器每操作一次,继电器则断开 1.秒(时间可调)后自行闭合;

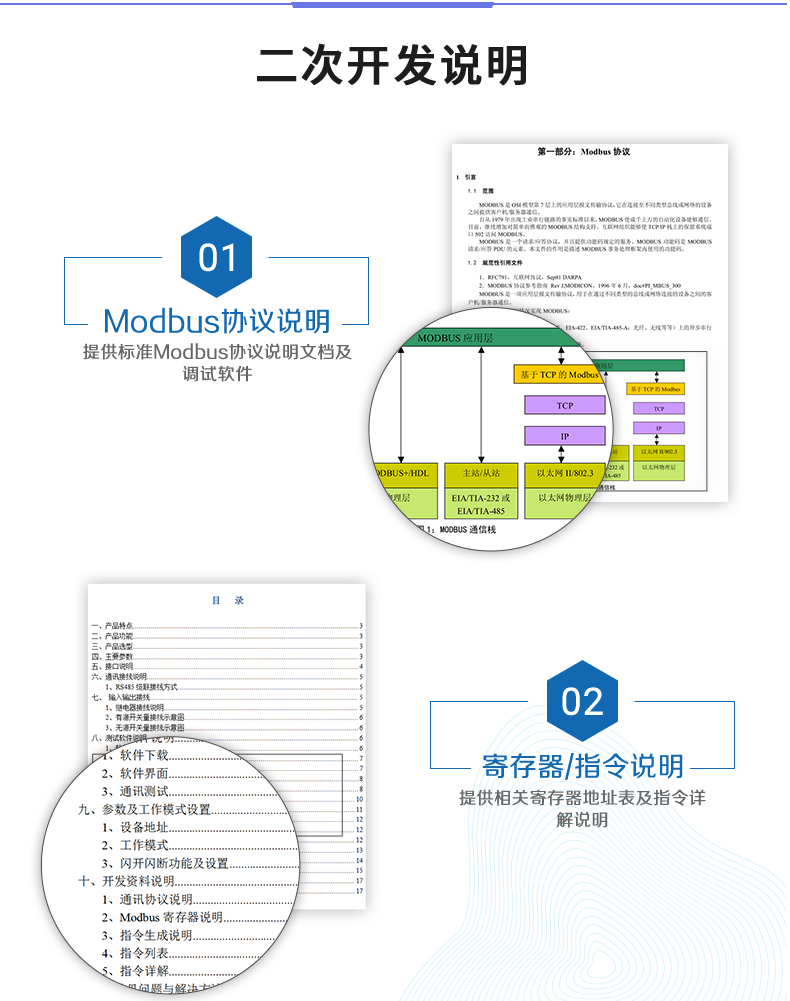

本控制卡主要为线圈寄存器,主要支持以下指令码:1 、5 、15
指令码 | 含义 |
1 | 读线圈寄存器 |
5 | 写单个线圈 |
15 | 写多个线圈寄存器 |
线圈寄存器地址表:
寄存器名称 | 寄存器地址 | 说明 | |
线圈控制 | |||
线圈 1 | 写线圈 | 0x0001 | 第一路继电器输出 |
线圈 2 | 1 号指令码 | 0x0002 | 第二路继电器输出 |
配置参数 | |||
通信波特率 | 保持寄存器 | 41001 | 见下表波特率数值对应表,默认为 0,支持 0-5 ,该寄存器同时决定 RS232 和RS485 的通信波特率 |
备用 | 41002 | 备用,用户不可写入任何值。 | |
偏移地址 | 41003 | 设备地址=偏移地址+拨码开关地址 | |
工作模式 | 41004 | 用户可以使用,存储用户数据 | |
延迟时间 | 41005 | 用户可以使用,存储用户数据 |
备注:
① :Modbus 设备指令支持下列Modbus 地址:
00001 至 09999 是离散输出(线圈) 10001 至 19999 是离散输入(触点)
30001 至 39999 是输入寄存器(通常是模拟量输入) 40001 至 49999 是保持寄存器(通常存储设备配置信息)
采用5 位码格式,第一个字符决定寄存器类型,其余 4 个字符代表地址。地址 1 从 0 开始,如 00001 对应 0000。
波特率数值对应表
数值 | 波特率 |
0 | 9600 |
1 | 2400 |
2 | 4800 |
3 | 9600 |
4 | 19200 |
5 | 38400 |
③ :继电器状态,通过 30002 地址可以查询,也可以通过 00001---00002 地址来查询,但控制只能使用 00001---00002 地址。
30002 地址数据长度为 16bit 。最多可表示 16 个继电器。
对应结果如下:
Bit | 15 | 14 | 13 | 12 | 11 | 10 | 9 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
继 电 器位置 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 16 | 15 | 14 | 13 | 12 | 11 | 10 | 9 |
即 寄存器 30009 数据 的 bit8 与寄存器 00001 的数据一样。
同理:光耦输入也是如此。寄存器 30003 的 bit8 、bit9 与寄存器 10001 、10002都对应到指定的硬件上。
寄存器地址按照 PLC 命名规则,真实地址为去掉最高位,然后减一。
情景 | RTU 格式(16 进制发送) |
查询八路状态 | FE 01 00 00 00 08 29 C3 |
查询指令返回信息 | FE 01 01 00 61 9C |
控制第一路开 | FE 05 00 00 FF 00 98 35 |
控制返回信息 | :FE 05 00 00 FF 00 98 35 |
控制第一路关 | FE 05 00 00 00 00 D9 C5 |
控制返回信息 | FE 05 00 00 00 00 D9 C5 |
控制第二路开 | FE 05 00 01 FF 00 C9 F5 |
控制第二路关 | FE 05 00 01 00 00 88 05 |
控制第三路开 | FE 05 00 02 FF 00 39 F5 |
控制第三路关 | FE 05 00 02 00 00 78 05 |
控制第四路开 | FE 05 00 03 FF 00 68 35 |
控制第四路关 | FE 05 00 03 00 00 29 C5 |
控制 1 路继电器(以第一路开为例,其他通道参照本例)
发送码:FE 05 00 00 FF 00 98 35
字段 | 含义 | 备注 |
FE | 设备地址 | 这里为广播地址 |
05 | 05 指令 | 单个控制指令 |
00 00 | 地址 | 要控制继电器寄存器地址 |
FF 00 | 指令 | 继电器开的动作 |
98 35 | CRC16 | 前 6 字节数据的CRC16 校验和 |
继电器卡返回信息:
返回码:FE 05 00 00 FF 00 98 35
字段 | 含义 | 备注 |
FE | 设备地址 | 这里为广播地址 |
05 | 05 指令 | 单个控制指令 |
00 00 | 地址 | 要控制继电器寄存器地址 |
FF 00 | 指令 | 继电器开的动作 |
98 35 | CRC16 | 前 6 字节数据的CRC16 校验和 |
查询8 路继电器
FE 01 00 00 00 08 29 C3
字段 | 含义 | 备注 |
FE | 设备地址 | 这里为广播地址 |
01 | 01 指令 | 查询继电器状态指令 |
00 00 | 起始地址 | 要查询的第一个继电器寄存器地址 |
00 08 | 查询数量 | 要查询的继电器数量 |
29 C3 | CRC16 | 前 6 字节数据的CRC16 校验和 |
继电器卡返回信息:
FE 01 01 00 61 9C
字段 | 含义 | 备注 |
FE | 设备地址 | |
01 | 01 指令 | 返回指令:如果查询错误,返回 0x81 |
01 | 字节数 | 返回状态信息的所有字节数。1+(n-1)/8 |
00 | 查询的状态 | 返回的继电器状态。 |
Bit0:第一个继电器状态 Bit1:第二个继电器状态 。。。。。。。 Bit7:第八个继电器状态 | ||
61 9C | CRC16 | 前 6 字节数据的CRC16 校验和 |
闪开闪闭指令解析
闪开发送码:FE 10 00 03 00 02 04 00 04 00 0A 00 D8
闪断发送码:FE 10 00 03 00 02 04 00 02 00 14 21 62
字段 | 含义 | 备注 |
FE | 设备地址 | |
10 | 10 指令 | 查询输入寄存器指令 |
00 03 | 继电器地址 | 要控制的器地址 |
00 02 | 控制命令数量 | 要对继电的命令个数 |
04 | 字节数 | 控制信息命令的的所有字节数。1+(n-1)/8 |
00 04 或 00 02 | 指令 | 00 04 为闪开指令 00 02 为闪闭命令 |
00 0A | 间断时间 | 00 0A 为十六进制换为十进制则为 10 间隔时间为(0. 1 秒*10) |
00 D8 | CRC16 | 校验方式 |
返回码:FE 10 00 03 00 02 A5 C7
字段 | 含义 | 备注 |
FE | 设备地址 | |
10 | 10 指令 | 返回指令:如果查询错误,返回 0x82 |
00 03 | 设备地址 | 查询设备的地址 |
00 02 | 接收命令数 | 设备接受的命令个数 |
A5 C7 | CRC16 | 校验位 |
全开全关指令解析
全开发送码:FE 0F 00 00 00 08 01 FF F1 D1
全断发送码:FE 0F 00 00 00 08 01 00 B1 91
字段 | 含义 | 备注 |
FE | 设备地址 | |
0F | 0F 指令 | 返回指令:如果查询错误,返回 0x82 |
00 00 | 起始地址 | |
00 08 | 控制数量 | 控制的继电器数量 |
01 | 字节数 | 发送命令字节数 |
FF (或 00 ) | 全开全关命令 | FF FF 全开命令 00 00 全关命令 |
F1 D1 (或 B1 91) | CRC16 | 校验位 |
全开返回码:FE 0F 00 00 00 0A C1 C3
全断返回码:FE 0F 00 00 00 08 40 02
字段 | 含义 | 备注 |
FE | 设备地址 | |
0F | 0F 指令 | 返回指令:如果查询错误,返回 0x82 |
00 00 | 起始地址 | |
00 08 | 数量 | 返回信息的继电器数量 |
40 02 | CRC16 | 校验位 |
