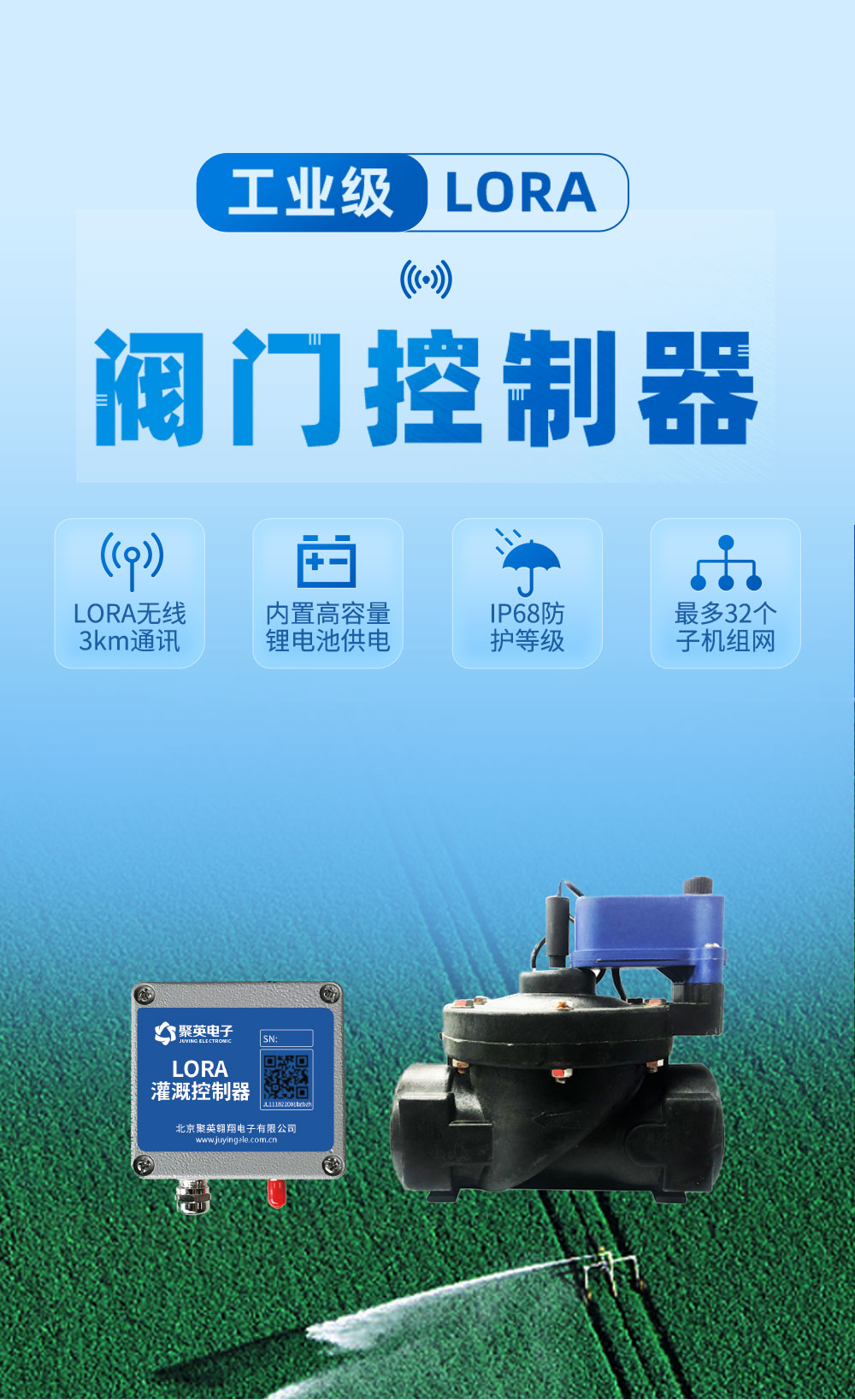

3.6V| DN65 阀门控制器

无线3KM | 主从模式 | 1秒唤醒 | 手机APP

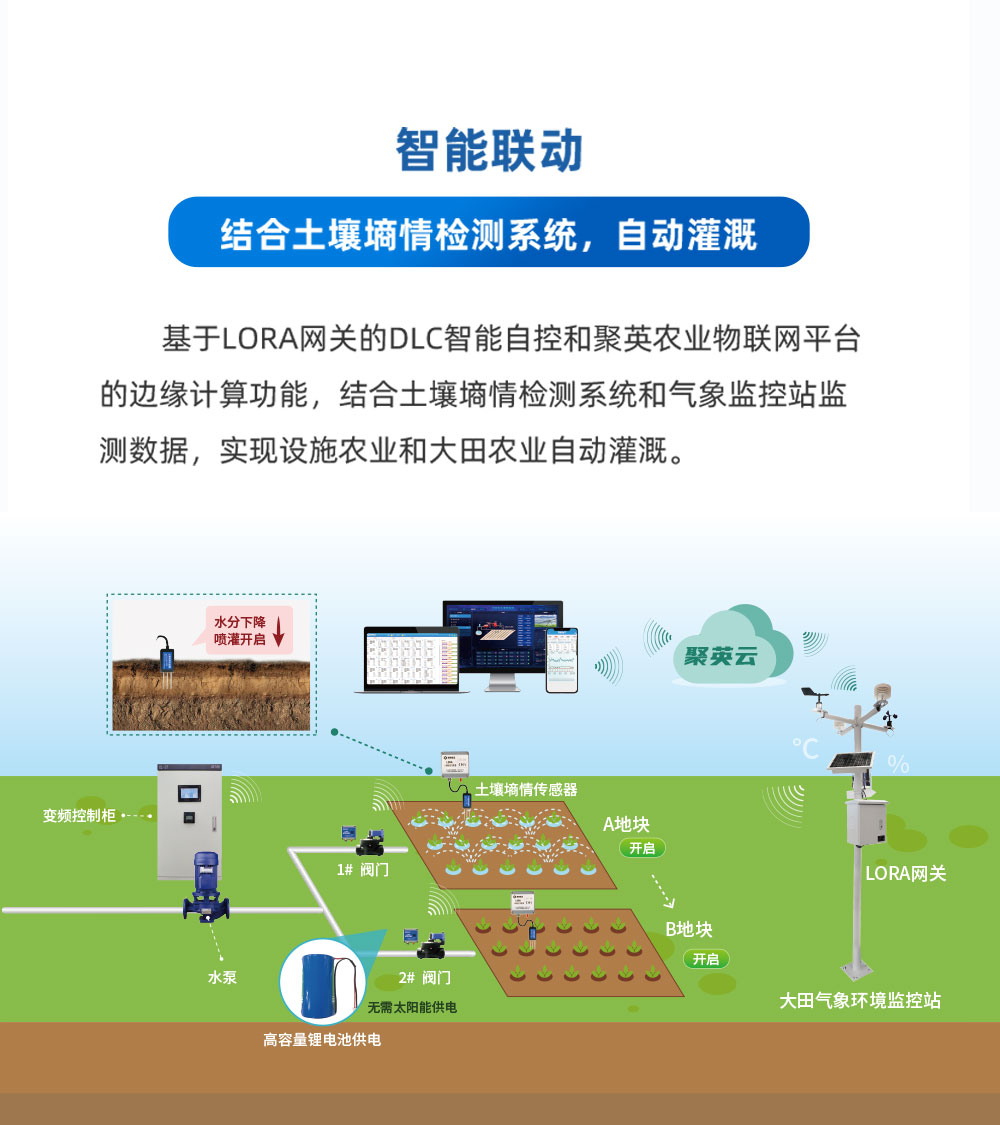

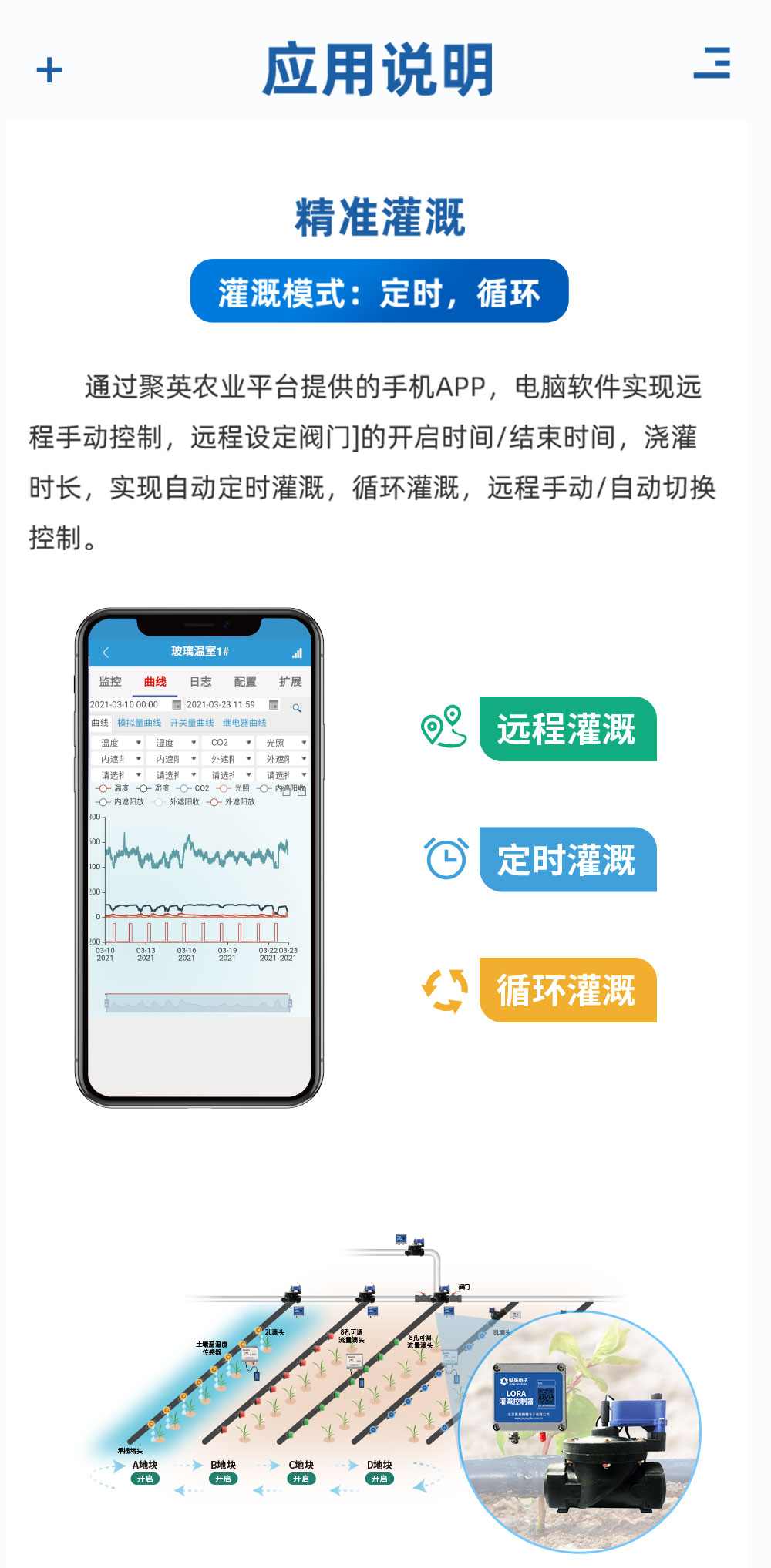

应用于城市绿化、园林工程、智能灌溉、农业项目、花园草坪、喷滴浇水等多种场合,低功耗自带电池,持续续航时间高达4-5年(每天开关3次),LORA无线通讯,无需铺设虽讯线缆,扩频通讯技术,分布范围广,最远可达约3公里;集成云控制,手机电脑远程实时操控;集成定时控制...

型号:3.6V| DN65 功能说明:灌溉控制器 通讯频段:470Mhz~510Mhz 通讯协议:透明传输 通讯距离:3KM

一.产品简介

1.1.产品概述

JY-lora 阀门控制器是基于 Lora 扩频技术进行无线通讯的阀门控制器。和聚英网关产 品组网通讯。可用于普通功耗场合、低功耗场合。采用Lora 无线技术,实现了滴灌节点和 Lora 网关之间的互联。采用4G 或以太网技术,实现 Lora 网关接入远端云服务器,从而最 终实现了滴灌的远程控制、监控。

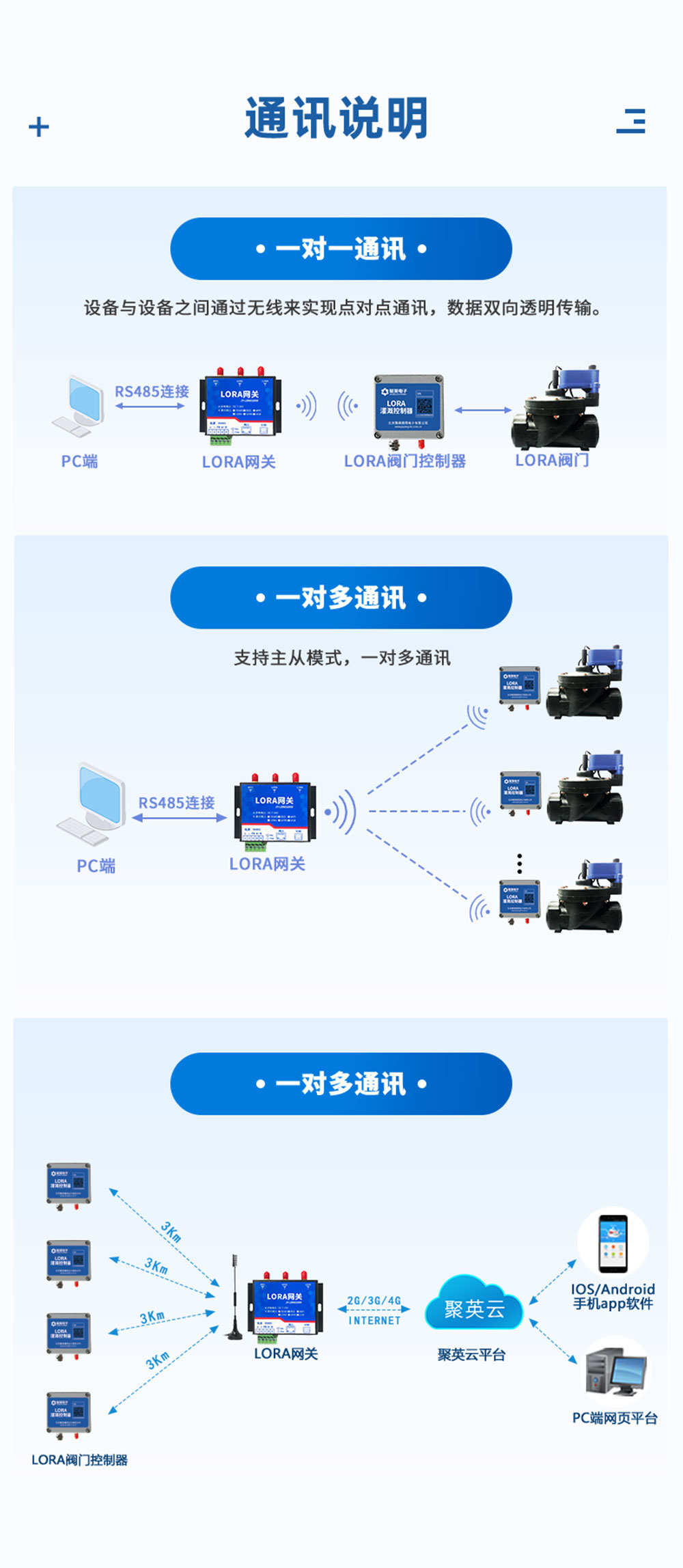

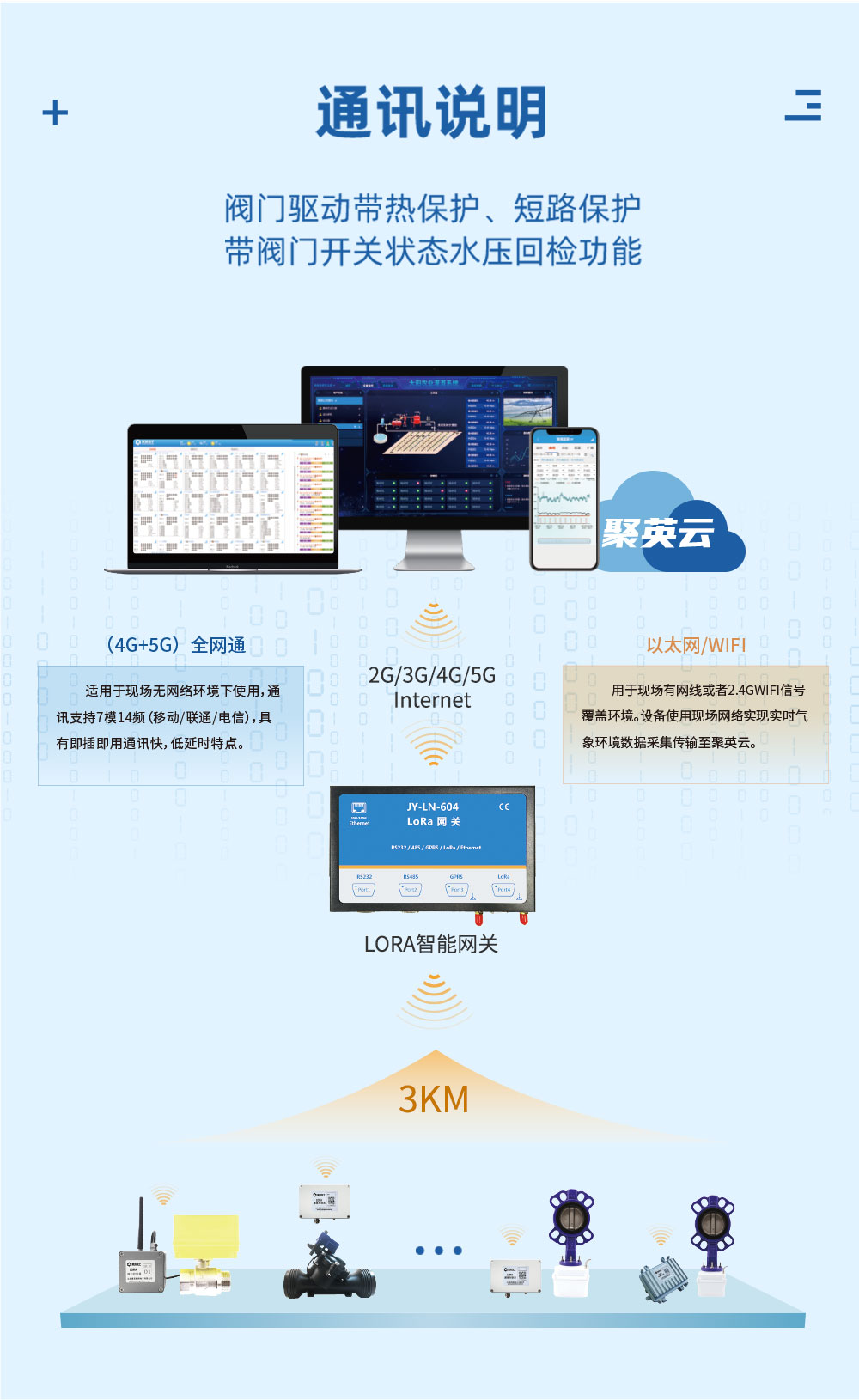

1.2.系统架构

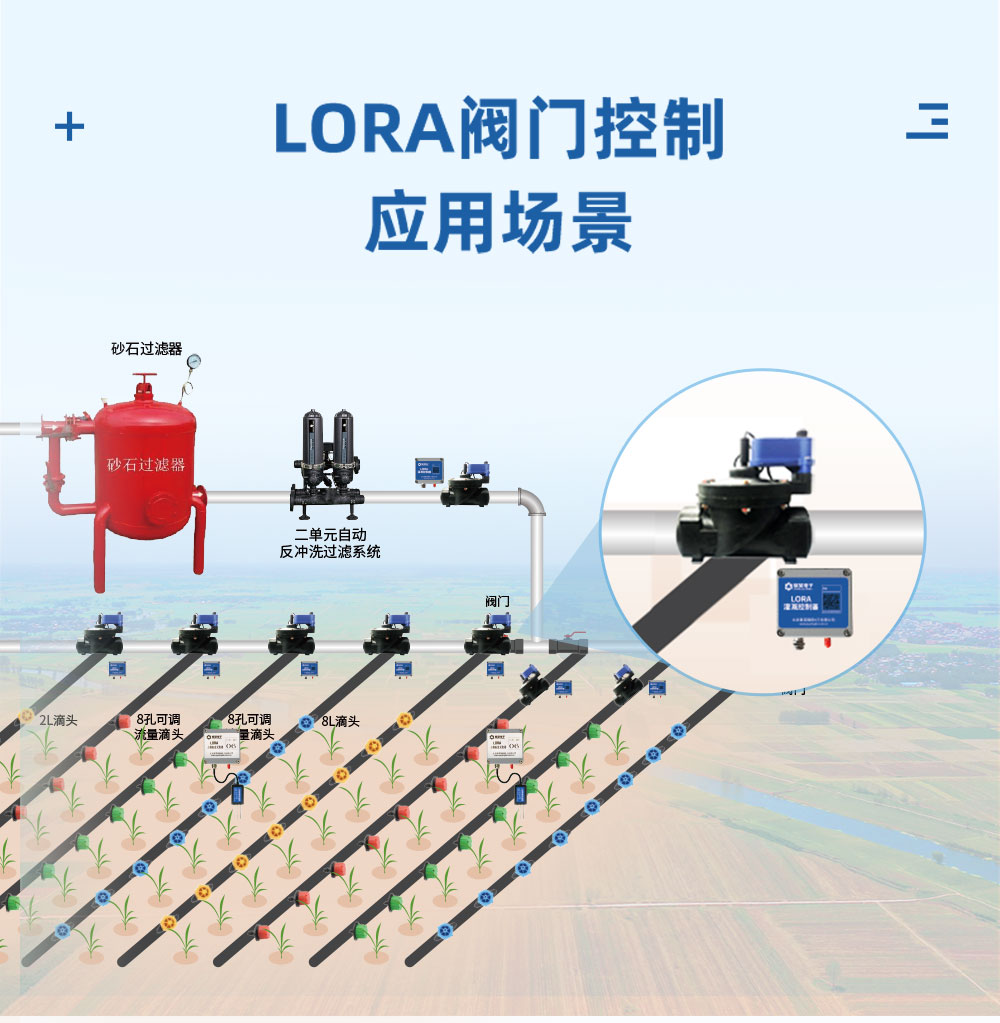

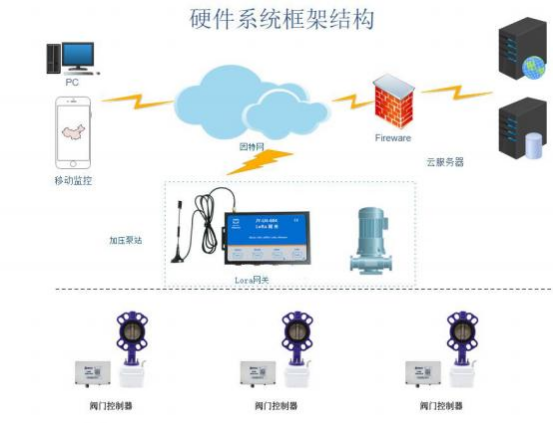

LORA阀门控制器应用示意图

1.3.产品功能

节点支持 1 路电机的正反转;

节点支持 1 路开关量的检测反馈;

节点支持 1 路模拟量的检测反馈;

节点支持 1 路 Lora 通讯;

节点支持电池电压检测;

节点支持远程无线配置、控制;

节点支持空中无线唤醒功能;

支持定时唤醒、空中唤醒工作模式。

支持与外部 MCU 进行 IO 相互唤醒

支持通过按键复位模块参数

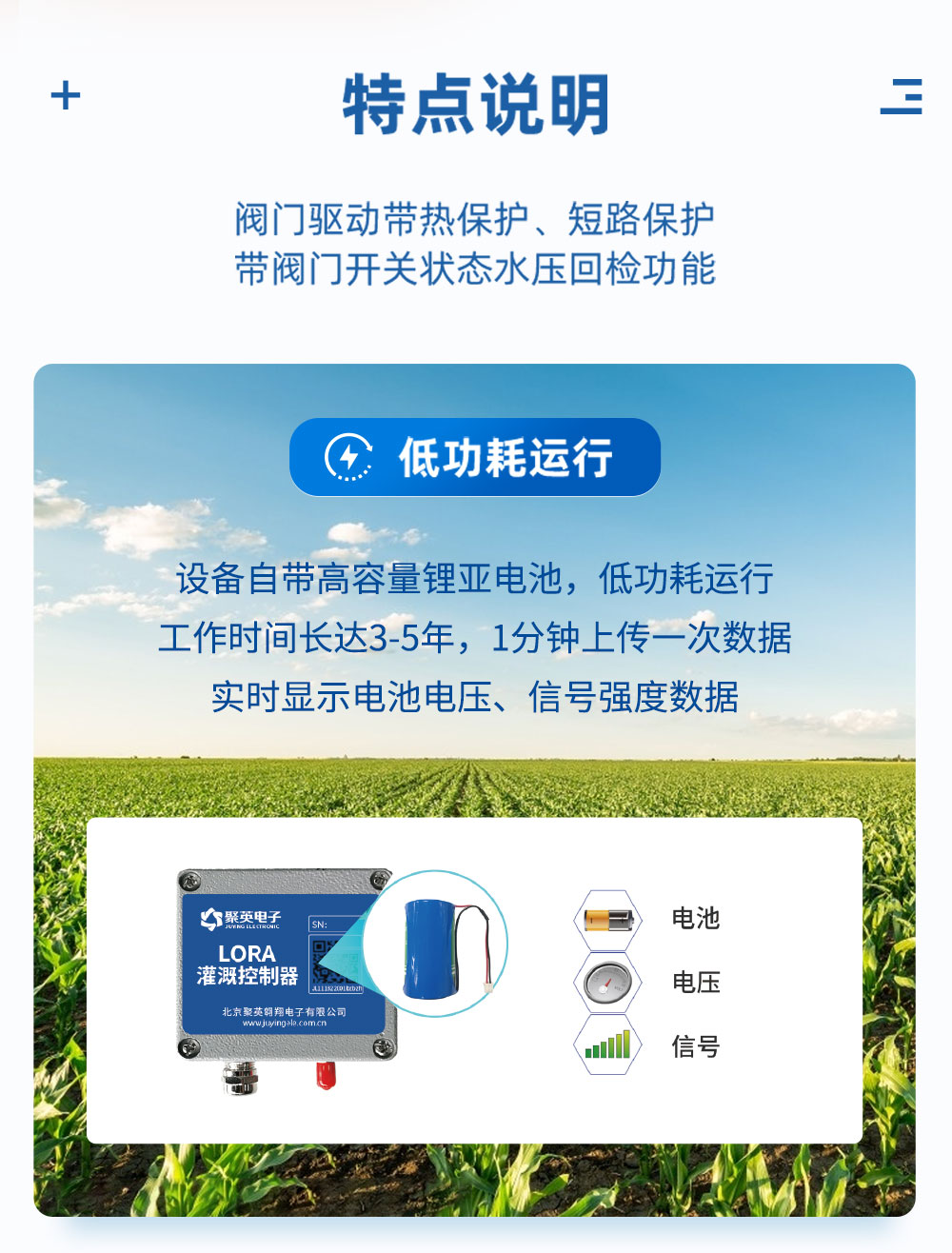

1.4.产品性能

节点待机功耗 16uA;

节点发射功耗 120mA;

节点在启动空中唤醒模式后,2 秒唤醒一次,平均待机功耗:35~40 uA;

在单节电池 19AH,一共 200 个节点,平均每个节点每天循环开关通讯4 次,每个 节点每 5 分钟上传一次数据,理论可支持 6 年。

功耗说明:

平均功耗为:

40uA+(200*4/24/3600)*16mA+(20*0.05/3600)*120mA= 40uA+ 148uA + 33uA= 221uA; 按照 70%的电池有效率,理论工作时长: (19Ah*70%) /221uA = 60000 小时 = 2500 天=6.8 年

1.5.产品选型

型号

控制器/阀门

规格

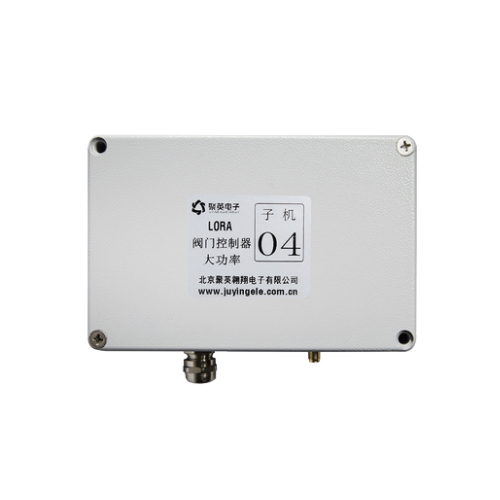

3.6V 阀门控制器



15.png 15.png

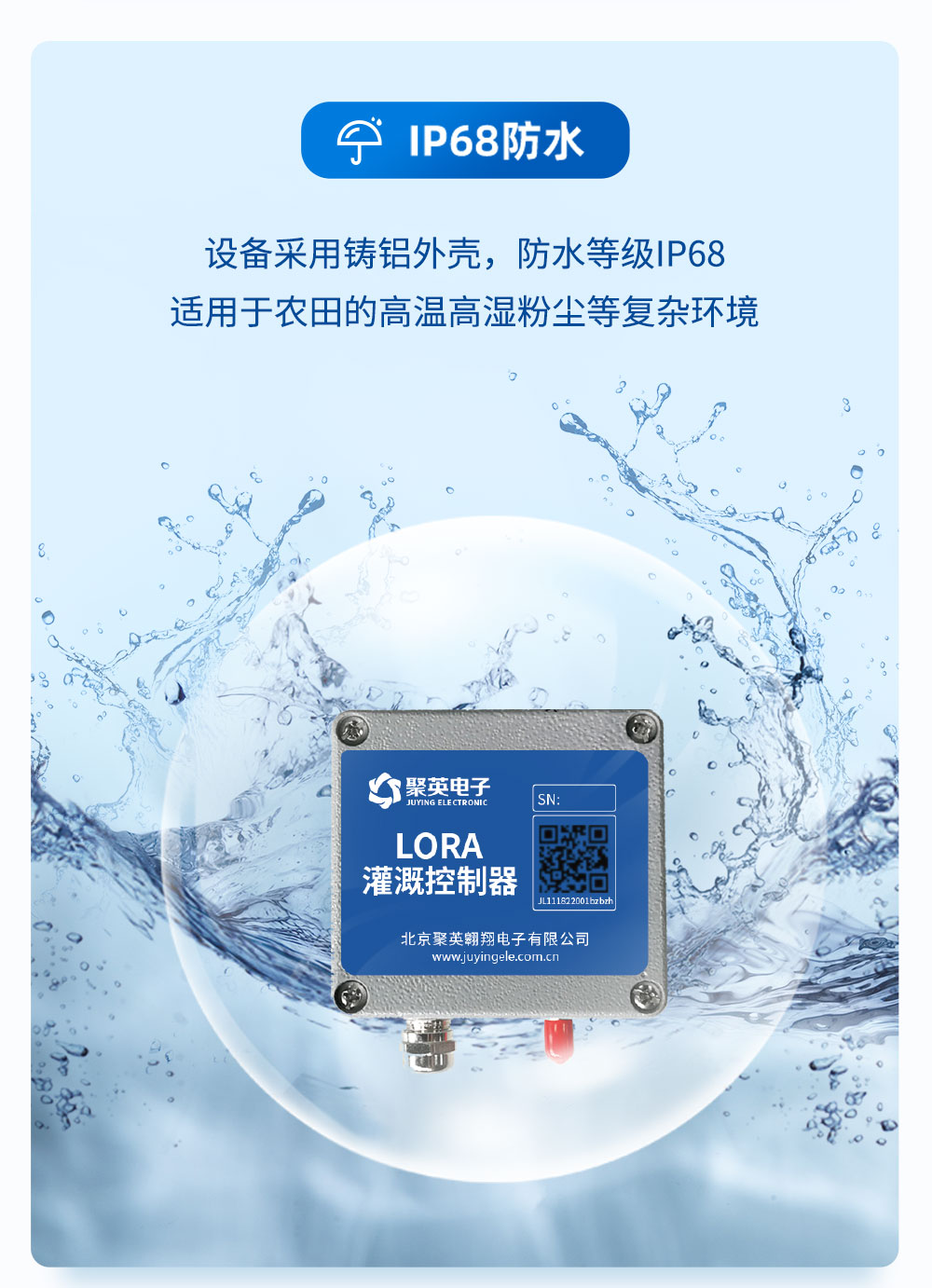

 IP68 铝外壳;

 内置功率型 3.6V 14AH 电池(1 );

◆ 峰值驱动电流 1A;

 阀门驱动带热保护、短路保护;

◆ 带阀门开关状态反馈检测

◆ 带电池电压检测、信号强度检测。


 电动球阀:

材质:黄铜;

管径:DN15




电动球阀:

材质:黄铜;

管径:DN25










3.6V 阀门控制器总成




 IP68 铝外壳;

 内置功率型 3.6V 14AH 电池(1 );

◆ 峰值驱动电流 1A;

 阀门驱动带热保护、短路保护;

◆ 带阀门开关状态反馈检测

◆ 带电池电压检测、信号强度检测;

◆ DN15 口径电动球阀总成一体;

 阀门材质:黄铜;

 阀门管径:DN15。











3.6V 阀门控制器总成




 IP68 铝外壳;

 内置功率型 3.6V 14AH 电池(1 );

◆ 峰值驱动电流 1A;

 阀门驱动带热保护、短路保护;

◆ 带阀门开关状态反馈检测

◆ 带电池电压检测、信号强度检测;

◆ DN15 口径电动球阀总成一体;

 阀门材质:黄铜;

 阀门管径:DN25。





















3.6V 阀门控制器




 IP68 铝外壳;

 内置功率型 3.6V 14AH 电池(1 );

◆ 峰值驱动电流 1A;

 阀门驱动带热保护、短路保护;

◆ 带阀门开关状态、水压回检功能;

◆ 带电池电压检测、信号强度检测。

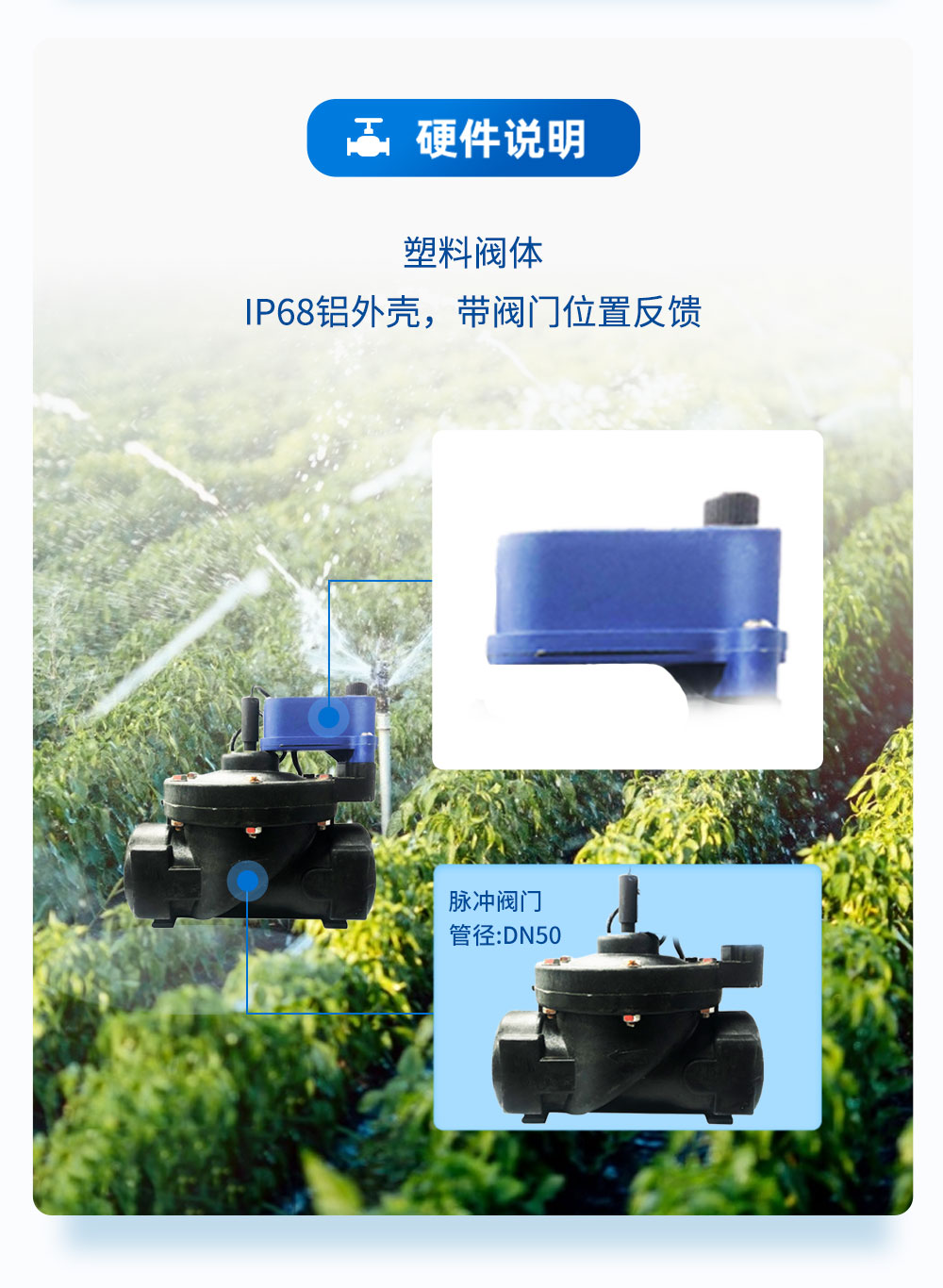

脉冲阀门:

材质:塑料;

管径:DN50






脉冲阀门:

材质:塑料;

管径:DN65







7.2V 阀门控制器




 IP68 铝外壳;

 内置功率型 7.2V 14AH 电池;

◆ 峰值驱动电流 3A;

 阀门驱动带热保护、短路保护;

◆ 带阀门开关状态水压回检功能;

◆ 带电池电压检测、信号强度检测。







脉冲阀门:

材质:塑料;

管径:DN75






脉冲阀门:

材质:塑料;

管径:DN90






脉冲阀门:

材质:塑料;

管径:DN110






脉冲阀门:

材质:塑料;

管径:DN125








脉冲阀门:

材质:塑料;

管径:DN150













7.2V 阀门控制器





 IP68 铝外壳;

 内置功率型 7.2V 14AH 电池;

◆ 峰值驱动电流 3A;

 阀门驱动带热保护、短路保护;

◆ 带阀门开关状态水压回检功能;

◆ 带电池电压检测、信号强度检测。




电动蝶阀:

材质:钢制阀体 ,不锈钢阀片,铸铝外壳;

管径:DN50







脉冲阀门:

材质:塑料;

管径:DN75






脉冲阀门:

材质:塑料;

管径:DN90






脉冲阀门:

材质:塑料;

管径:DN110






脉冲阀门:

材质:塑料;

管径:DN125






脉冲阀门:

材质:塑料;

管径:DN150













7.2V 阀门控制器







 IP68 铝外壳;

 内置功率型 7.2V 14AH 电池;

◆ 峰值驱动电流 3A;

 阀门驱动带热保护、短路保护;

◆ 带阀门开关状态水压回检功能;

◆ 带电池电压检测、信号强度检测。




电动蝶阀:

材质:钢制阀体,不锈钢阀片,铸铝外壳;

管径:DN50





电动蝶阀:

材质:钢制阀体,不锈钢阀片,铸铝外壳;

管径:DN250

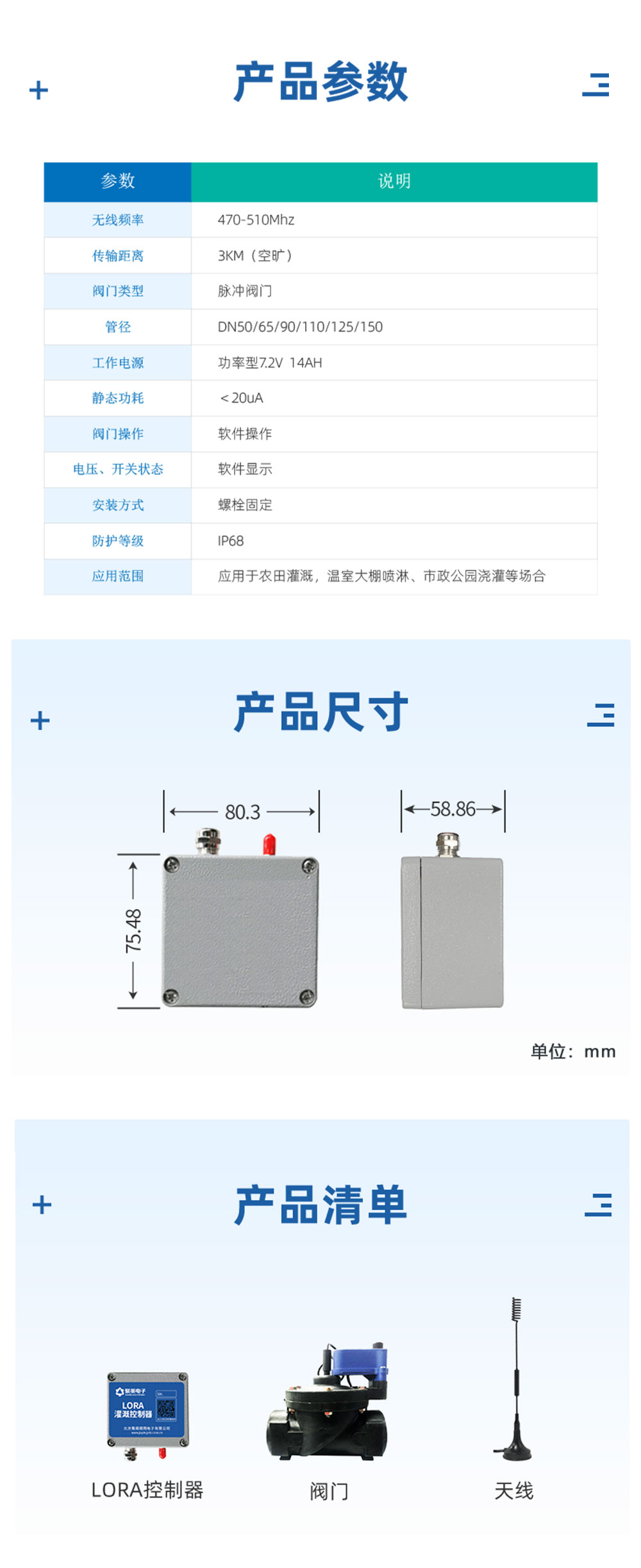

二.主要参数

参数

说明

通讯频段

470Mhz

通讯距离

空旷可视环境:3公里

发射功率

100mW

接收灵敏度

-136dBm

天线接口

SMA 母头

供电电压

DC3.3~10V (根据控制的阀门提供对应电源)

工作温度

-40~+85℃

储存温度

-40~+125℃

相对湿度

95%(无凝结)

防护等级

IP68

三.接口定义

3.1. 引脚定义

序号

引脚

说明

1

+

DC 3.3~10V,Lora 模块供电电压,(根据配的阀门选 择)

2

-

3

T2

关到反馈

4

T1

开到反馈

5

GND

6

MA

电机

7

MB

电机



按键





按键

联机模式:长按3秒指 D1示灯常亮,再点按1下

恢复出厂模式:按住6秒后指示灯频闪

点触0.5秒:向网关发送一次数据

D2

通讯指示灯

通讯时闪烁,不通讯时长灭

D1

状态指示灯

长按按键3秒后指示灯常亮

3.1.1.天线选型

若客户自选天线,可参考以下参数:

Impedance

50 ohm Nominal



Return Loss

-10dBi



VSWR

2.0MAX

Gain

2~5dBi

客户可将整机产品提供给天线厂家根据所选用频段做匹配调试,以达到最优效果。

3.1.2.天线安装

1、 尽量远离大面积的金属平面及地面

2、 天线尽量保证可对视状态;

3、 尽量减少天线之间的障碍物;

4、 尽量缩短天线与模块之间的馈线长度。

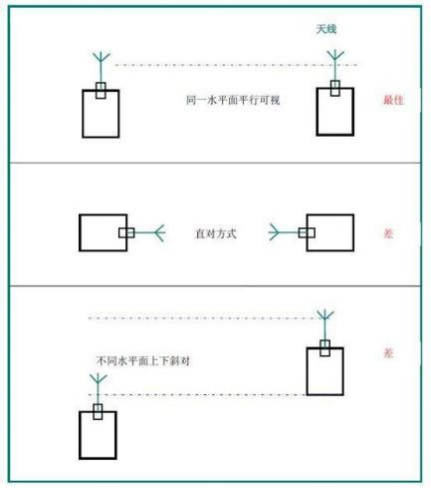

天线不同安装方式效果如图所示说明。

天线安装


四.参数配置

4.1.配置连接

设备插上电池,接上天线。

4.2.配置方式

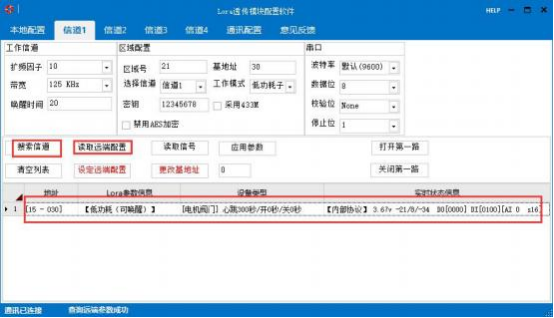

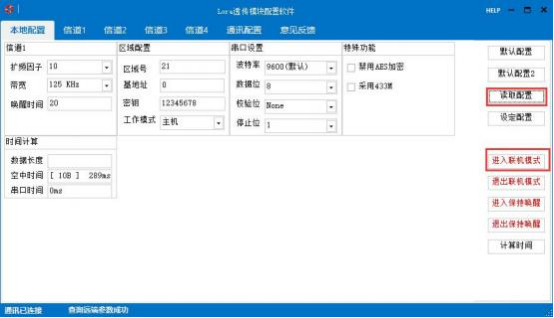

通过网关进行 Lora 节点的配置,是常见的配置方式。配置软件链接网关可通过以太网、 串口方式进行链接。

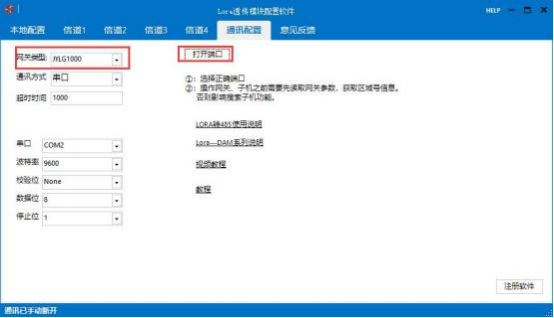

选择串口或者网口连接网关。


1 通过【搜索设备】,可搜索所有节点设备。

低功耗产品搜索速度比较慢,请耐心等待。

2 选择列表中的设备,进行【读取远端配置】【设定远端配置】【读取远端信号】操 作。

4.3.Lora 子机与网关联机配置

如子机与网关通讯不上,需进行联机配置。


网关先读取本机参数,然后点击进入联机模式,网关指示灯快闪 10 次。

Lora 子机长按 3 秒指示灯常亮,再点按 1 下,状态指示灯频闪3 次,进入自动联机配置。 主机、子机在联机配对成功之后,状态指示灯频闪 6 次退出。

4.4.Lora 子机恢复出厂设置

长按按键 6 秒以上,指示灯闪烁 3 次。模块恢复出厂设置。

出厂设置: 扩频因子10 ,带宽125kHz ,区域号0 ,密钥12345678

4.5.Lora 基本参数说明

Lora 基本参数主要包含:扩频因子、带宽、密钥。

通过更改 Lora 基本参数,可影响到Lora 的接收灵敏度、通讯实际带宽等性能。

4.5.1.扩频因子

每个扩频因子成正交分布,因而多个传输信号可以占用同一信道而不互相干扰,并且与 现有 FSK 的系统共存。一般不用配置。如配置咨询技术。

4.5.2.带宽

信道带宽(BW)是限定允许通过该信道的信号下限频率和上限频率,可以理解为一个频 率通带。比如一个信道允许的通带为 1.5kHz 至 15kHz,则其带宽为 13.5kHz。一般不用配置。 如配置咨询技术。

4.5.3.信道

用于选择不同的无线通讯基频率进行通讯。

4.6.工作模式基本参数

4.6.1. 区域号

每个模块可以配置成不同的区域号,同一个区域号可以实现通信,不同区域不能通信。 距离相邻的网关之间区域号需要不同。

4.6.2.设备地址

模块通信的设备地址,一般用拨码开关设置

4.6.3.密钥

启用加密时的 16 位秘钥。秘钥不可读。一般不用配置。如配置咨询技术。

4.6.4.工作模式

①、Lora 电子阀主要状态包含:

标准子机、低功耗子机,默认是低功耗子机。

②、Lora 在运行过程当中,功耗分为:

静态接收功耗:16mA;发送状态功耗:120mA;休眠状态功耗:16uA。

低功耗模 式

工作状态描述

唤醒方式

功耗描述

标准子机

一直工作状态,不进入低功耗

无需唤醒

静态功耗:16mA

发送功耗:120mA

低功耗子

l定期唤醒监听无线信号

l定期唤醒发送心跳包数据

按键唤醒

点触按键

定期唤醒

休眠功耗:16uA

唤醒功耗:16mA

发送功耗:120mA

五.模块应用

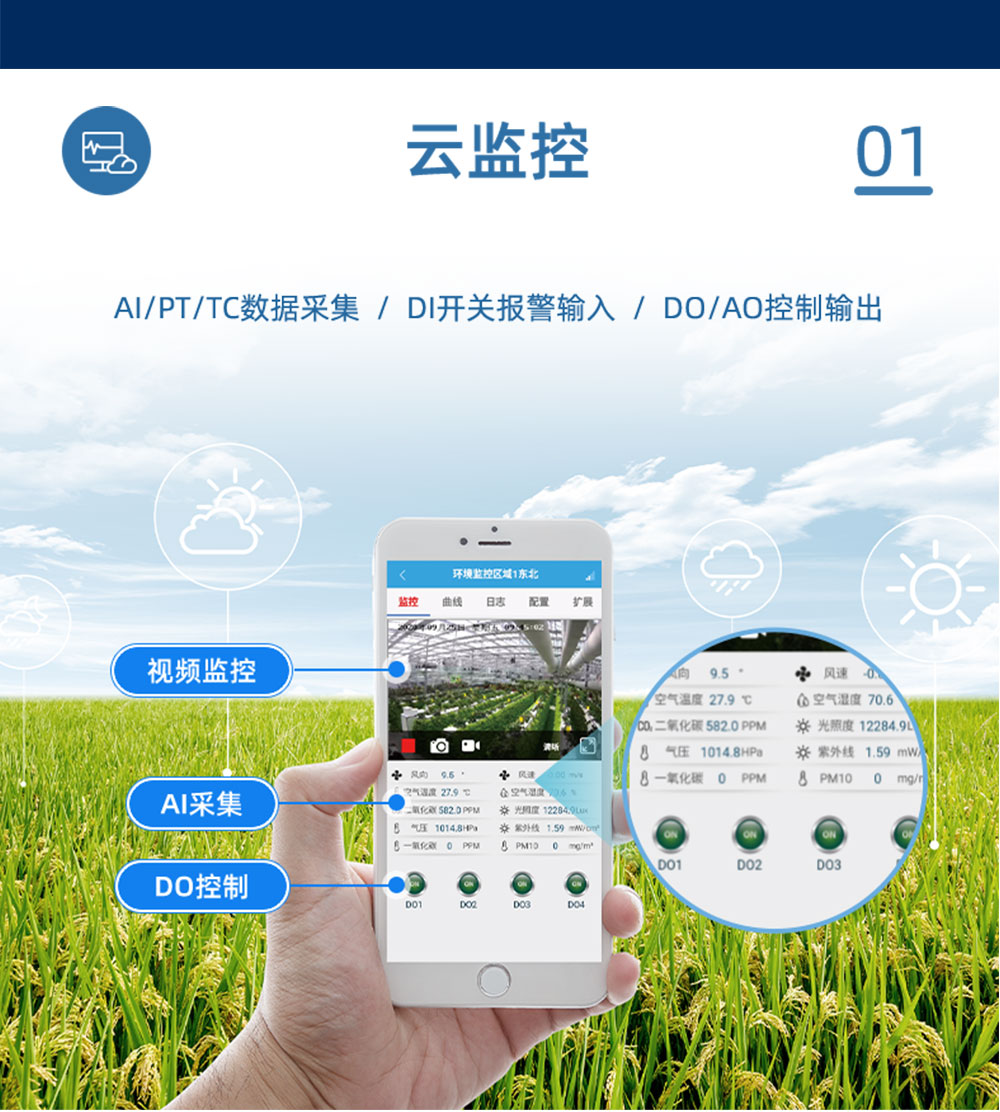

5.1.远程控制

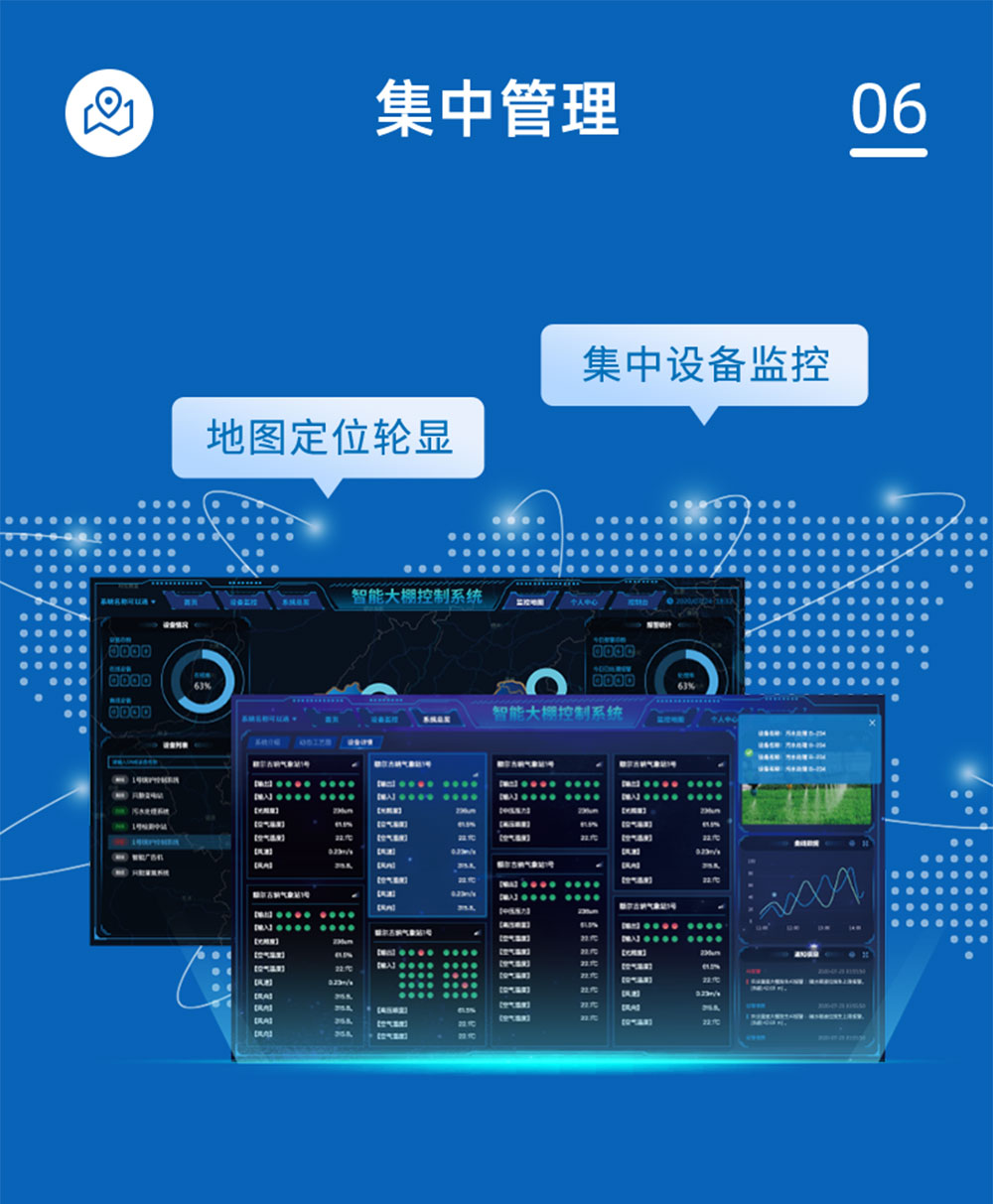

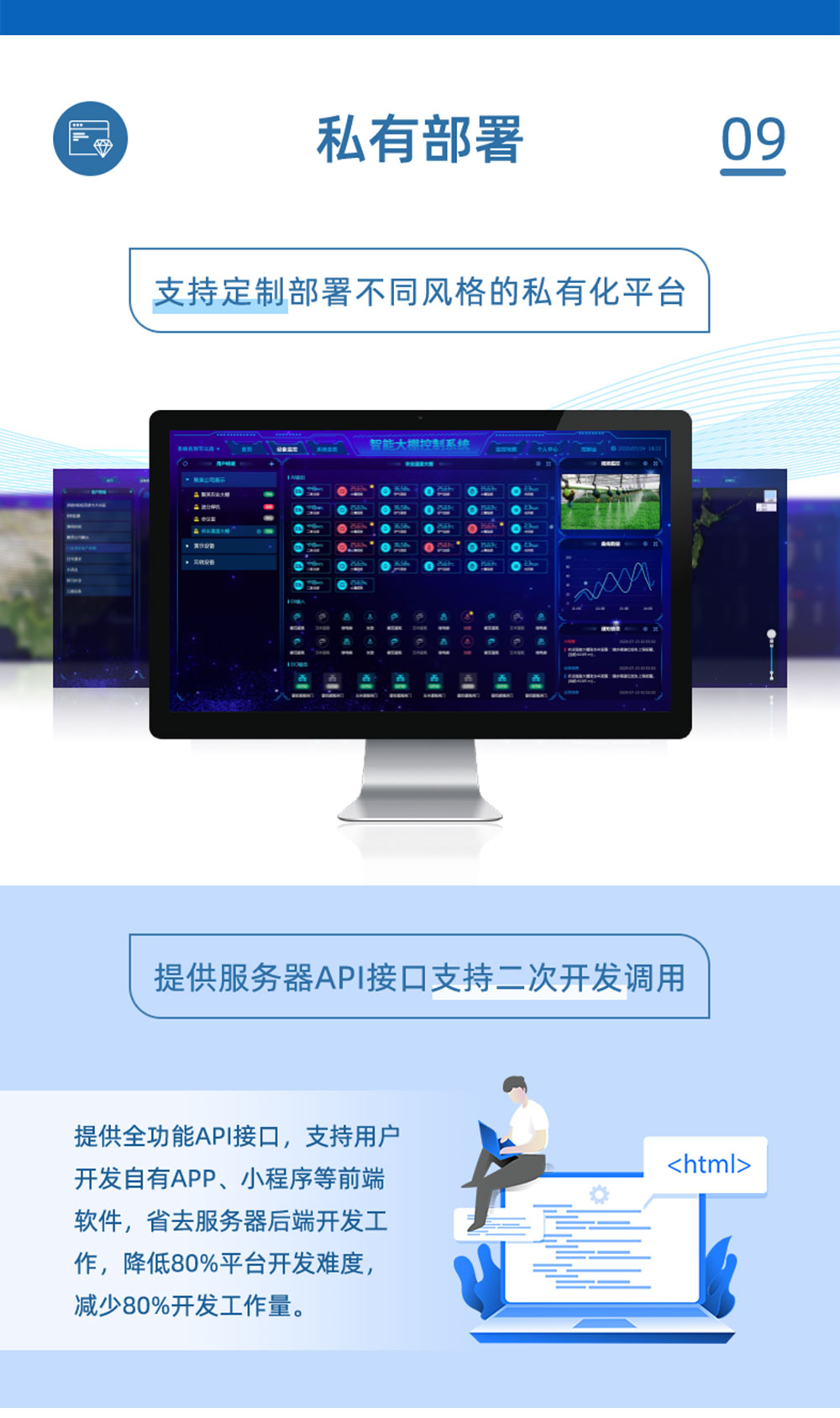

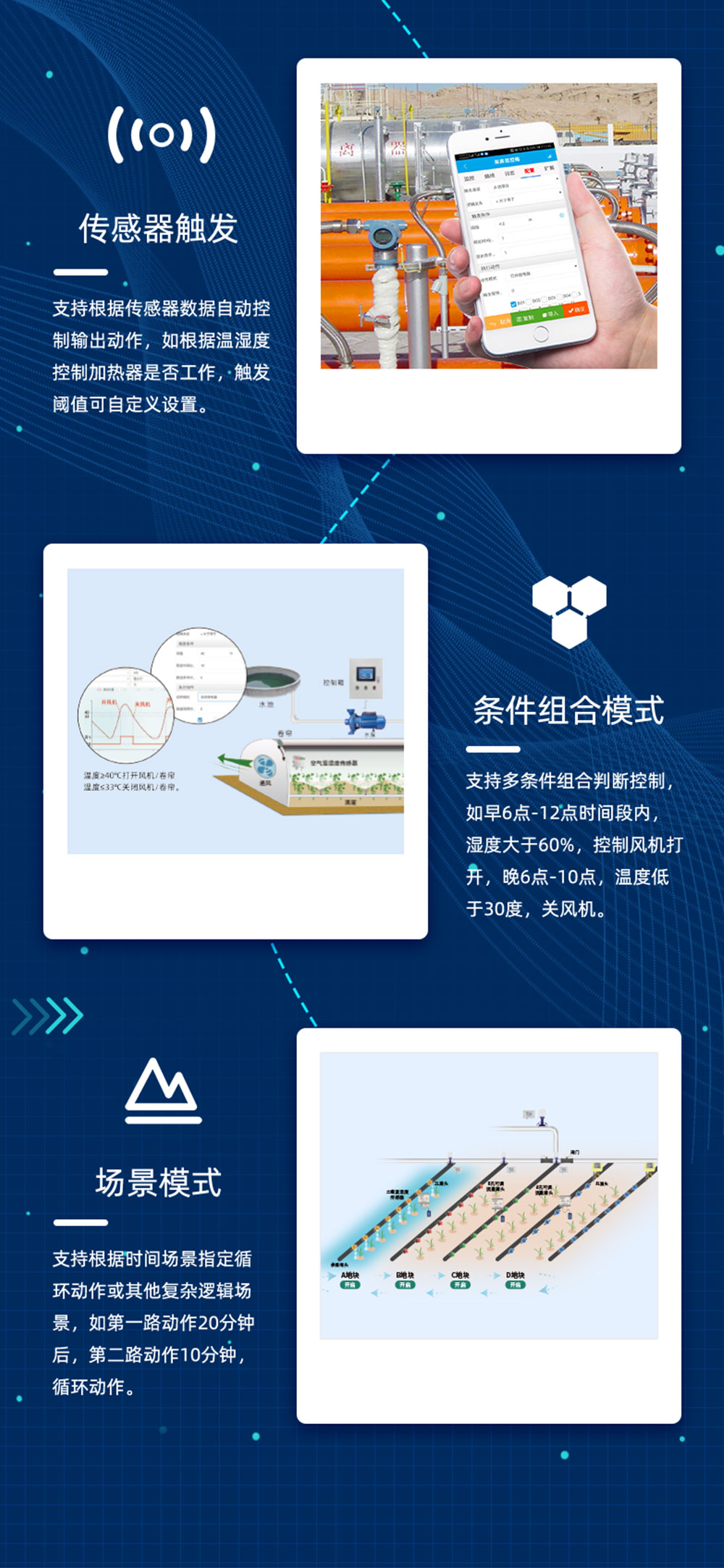

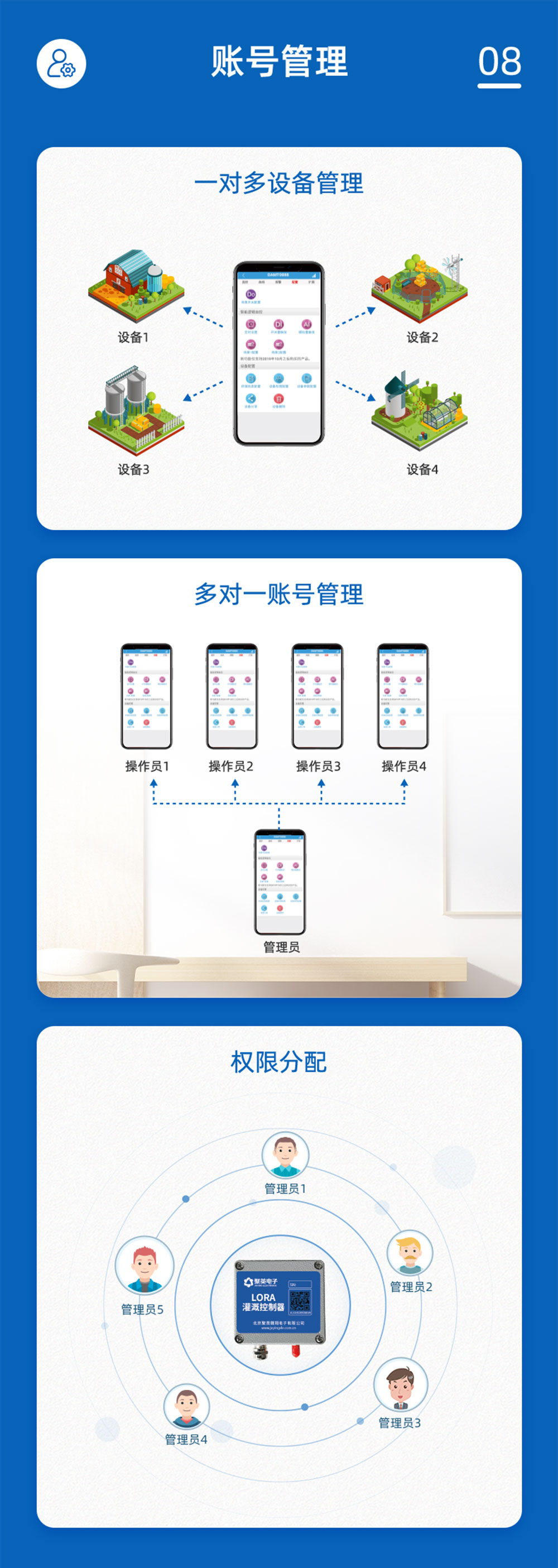

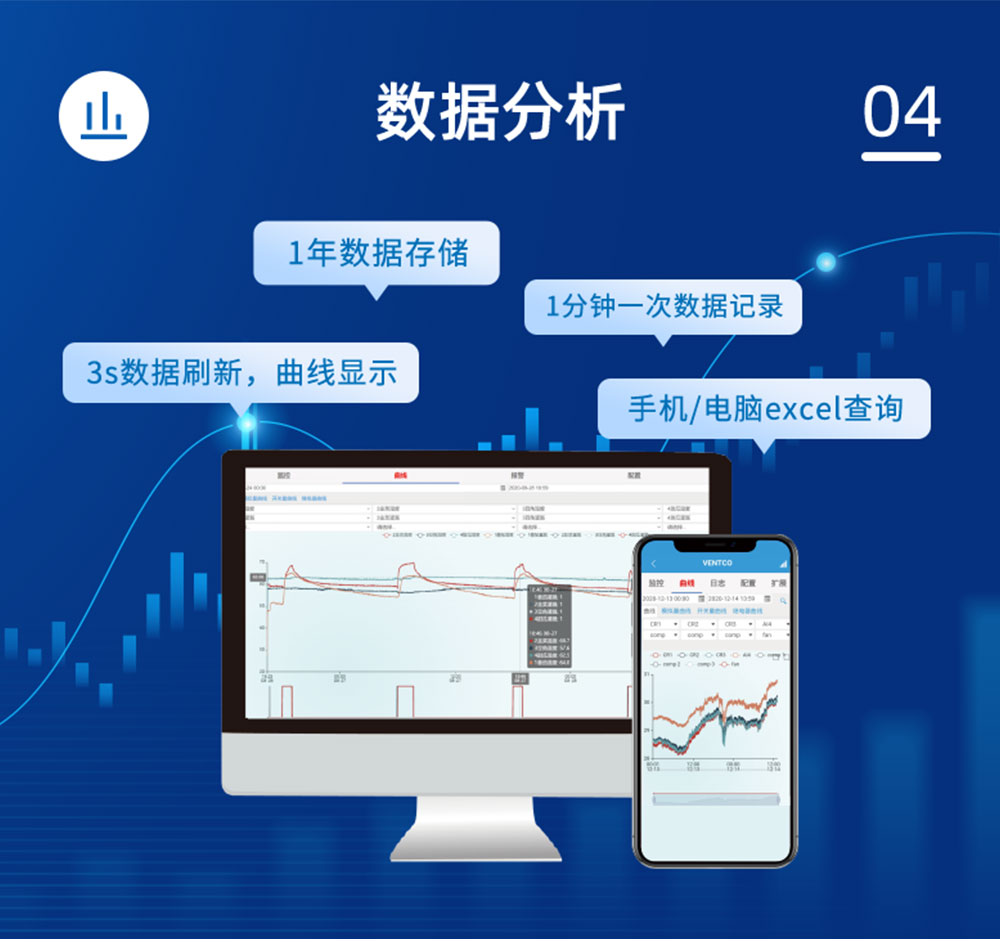

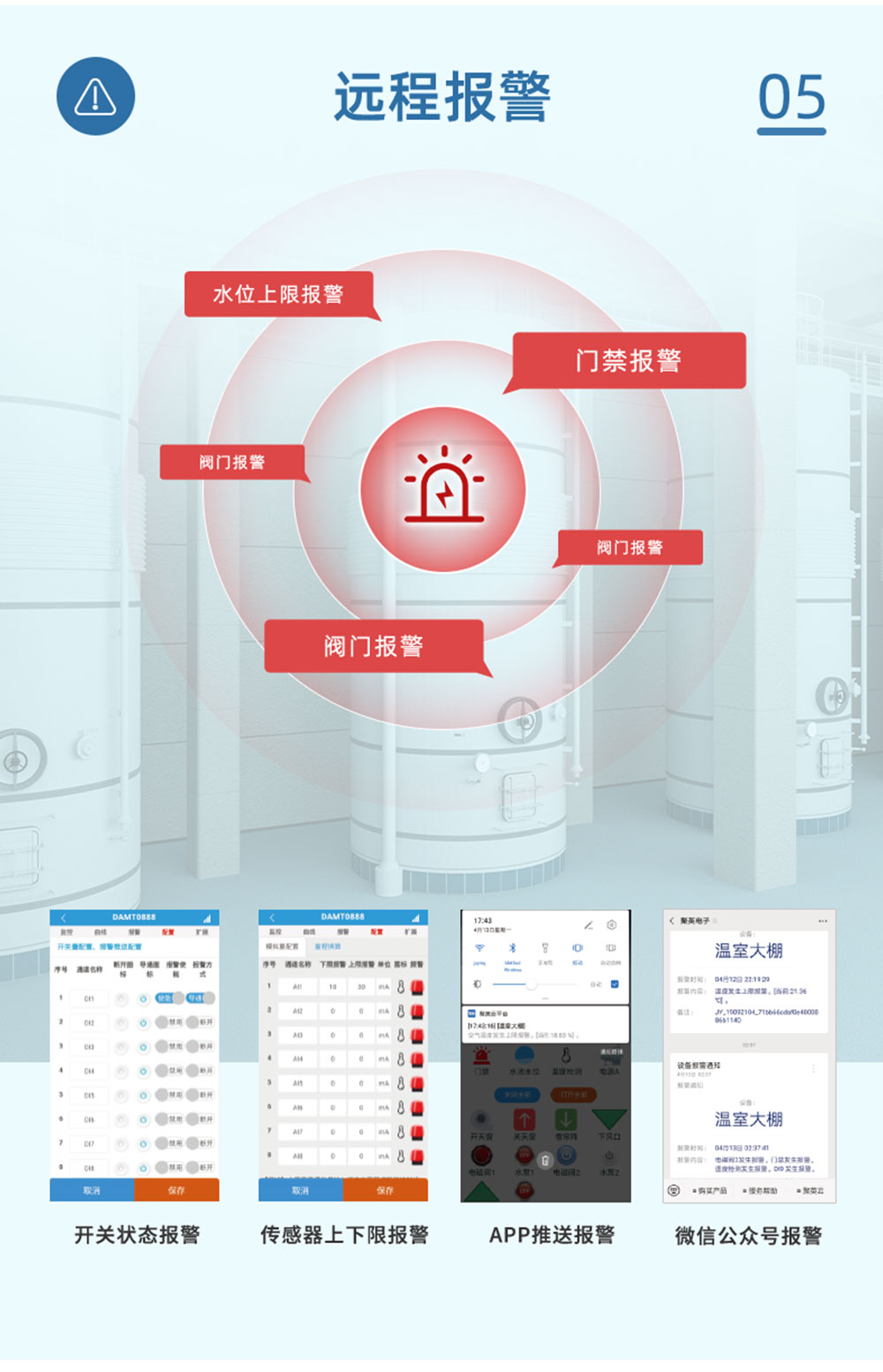

聚英云平台为我公司开发的一款网络平台,支持Android、IOS、Web 三种方式应用, 极大方便了用户的需求,服务器由我公司提供,客户可放心使用。

5.1.1.软件下载

1 、WEB 平台

PC 电脑上的平台通过网页端进入,网址如下(复制到浏览器地址内打开):http://www.jydtu.com/

5.2.2 、手机版软件

Android 版:

http://www.juyingele.com.cn/software/clp/jyemsAndroid.apk

或使用手机浏览器扫描以下二维码直接下载安装。


IOS 版:

手机扫一扫下载安装


5.2.1.平台操作说明

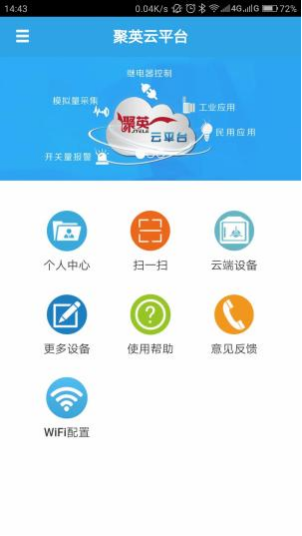

打开软件后,主界面如下:


首次登录不能使用QQ 或微信。

需要先注册账号,登录注册账号后绑定 QQ 或微信。 登录使用注册的用户名作为账号,而不是手机号。

添加网关

通过主页【扫一扫】,扫描 Lora 网关上的二维码。10.png

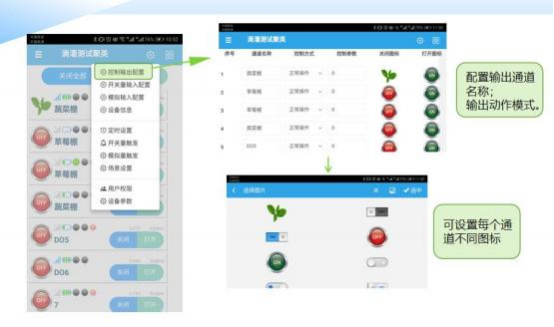

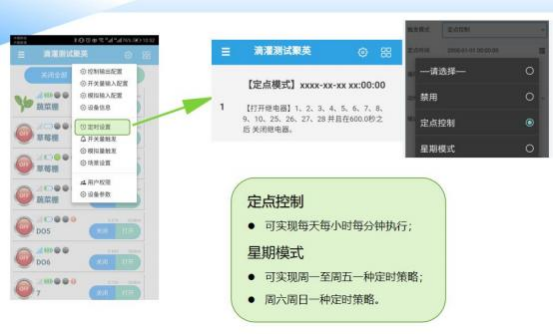

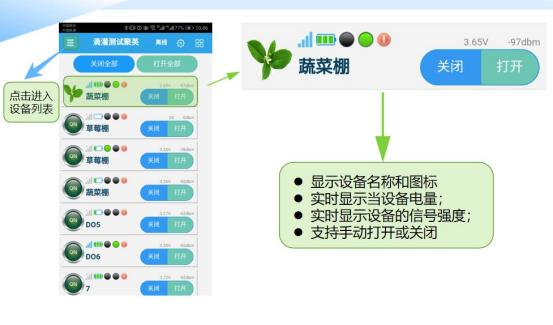

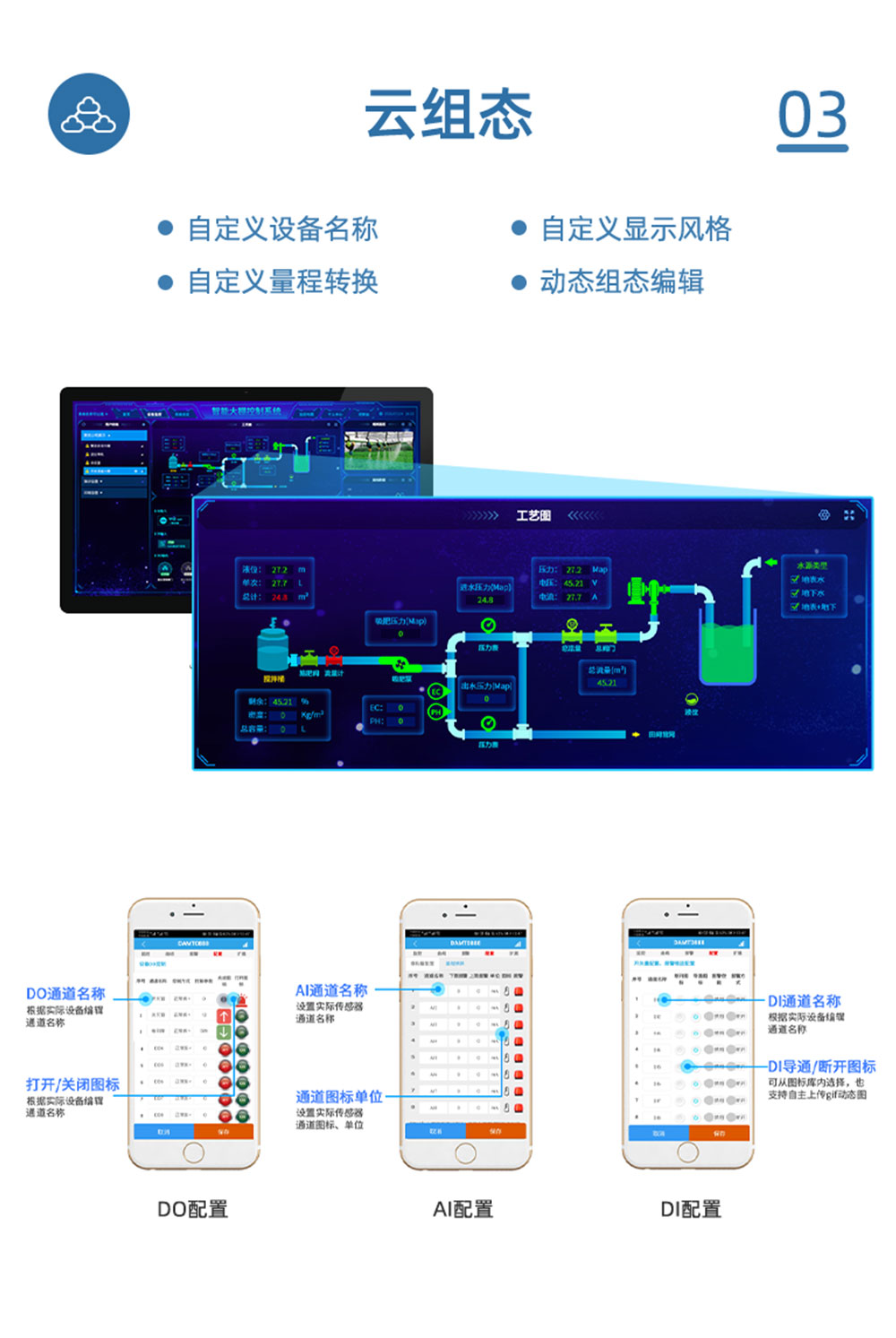

网关配置与操作





功能说明

1 【控制输出配置】修改阀门的名称、图标。

2 【开关量输入配置】修改阀门的报警信息配置。

六.常见问题解决

6.1.设备连接问题

6.1.1.设备进入低功耗无法配置

1 、设备由于进入进入低功耗,无法进入低功耗。可重新上电,开机 10 秒内不休眠。 建议保存当前网关配置,然后手动复位网关和节点,然后进行远程配置。

2 、低功耗配置

网关配置和节点当前配置需要一样,才可相互通讯,进行配置。如忘记配置,建议复位 参数

3 、子机和网关都进入自动联机模式,配置完成后再搜索设备。

4 、长按按键 6 秒以上恢复出厂设置。网关也恢复默认配置。再次搜索设备。

网关配置软件下载地址

https://www.juyingele.com.cn/software/software/LoraD2DConfig.zip
