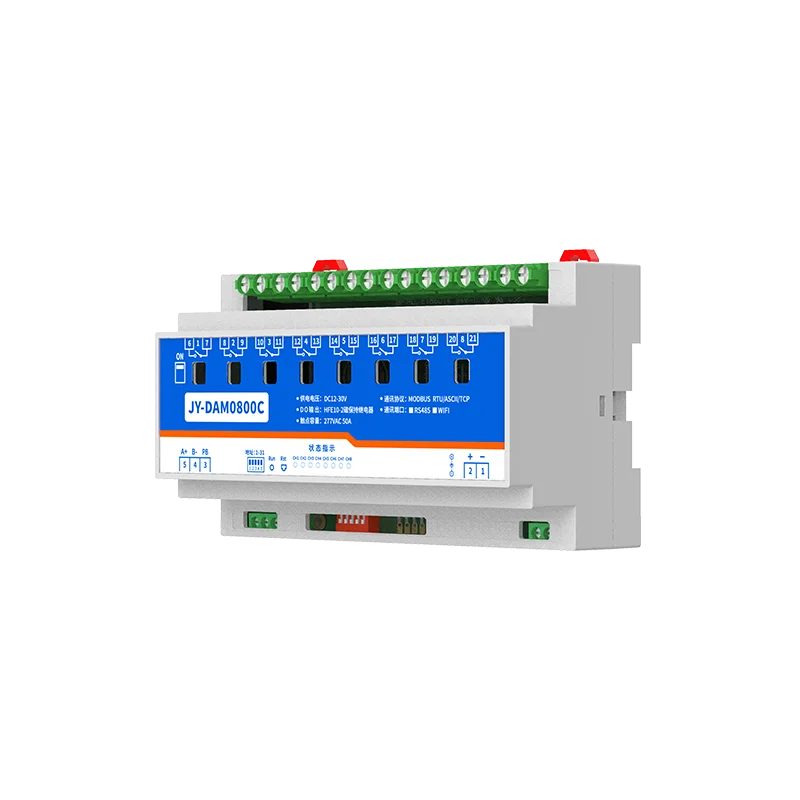

一、产品说明

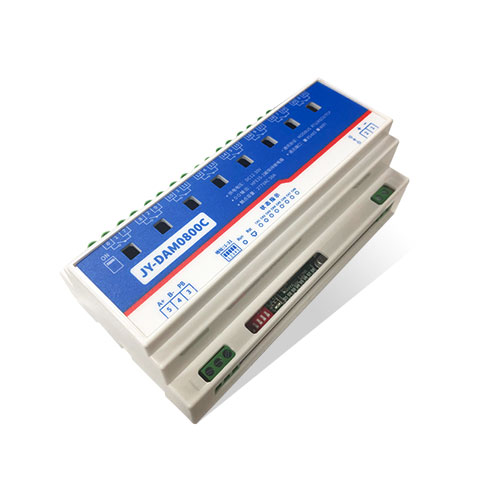

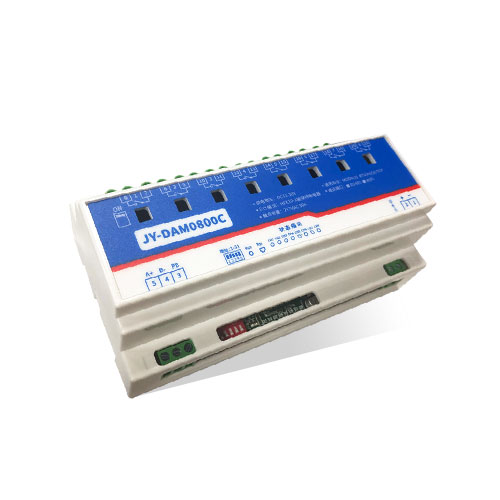

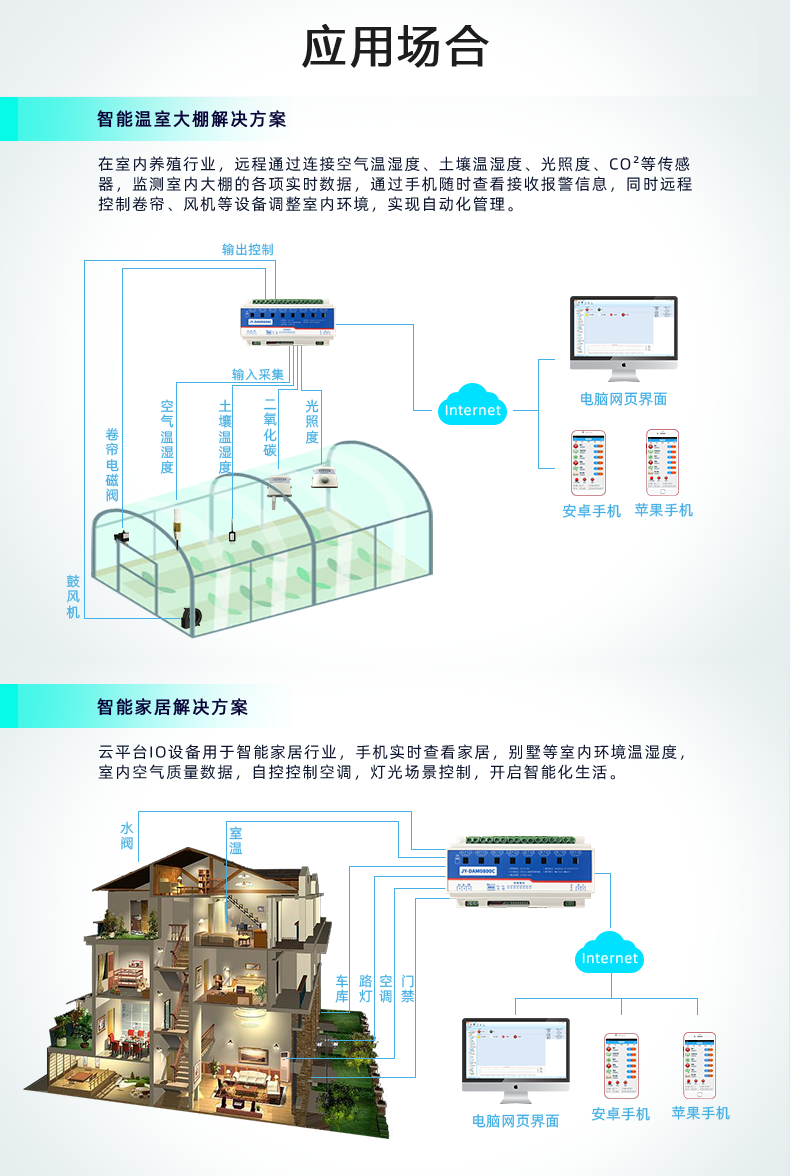

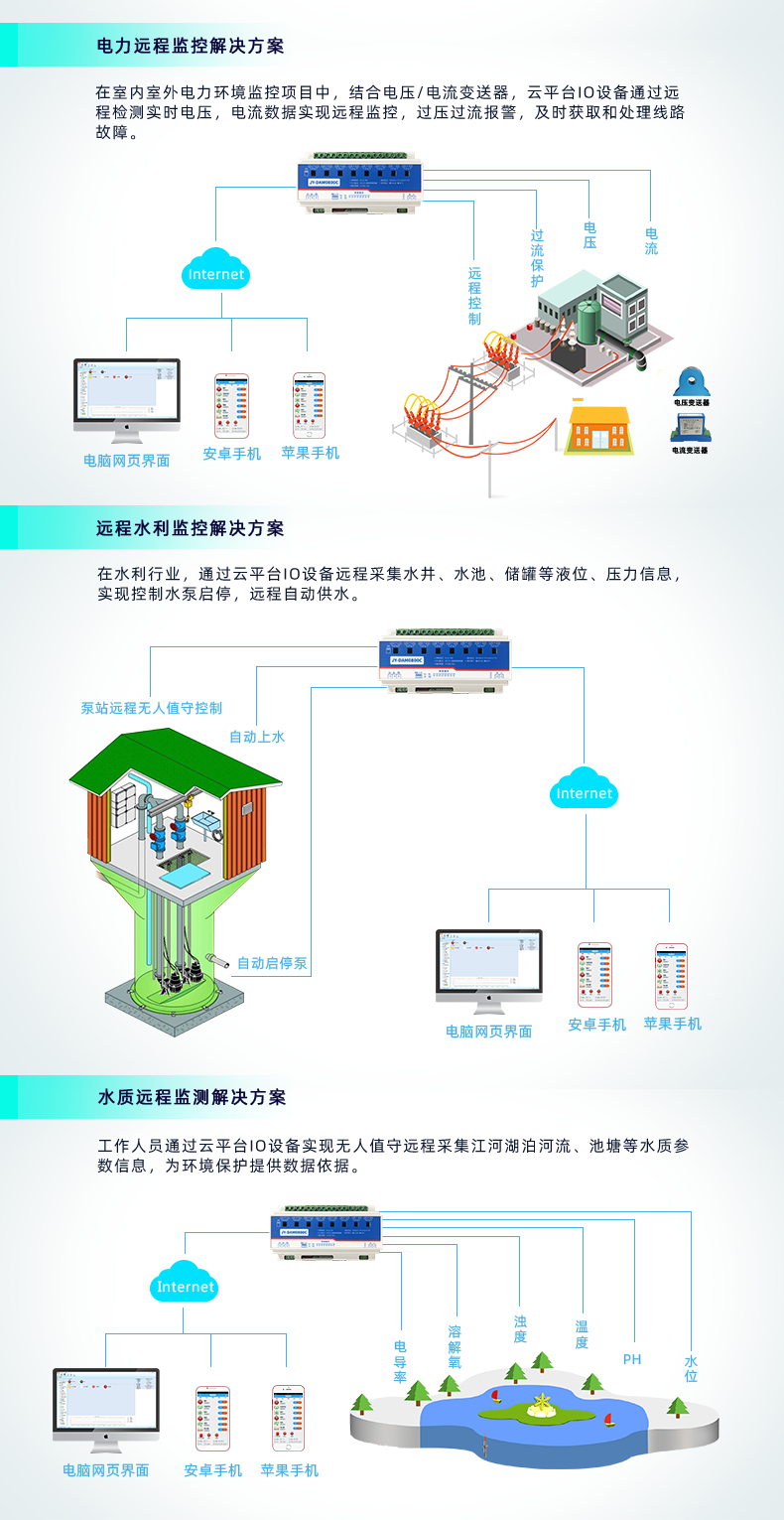

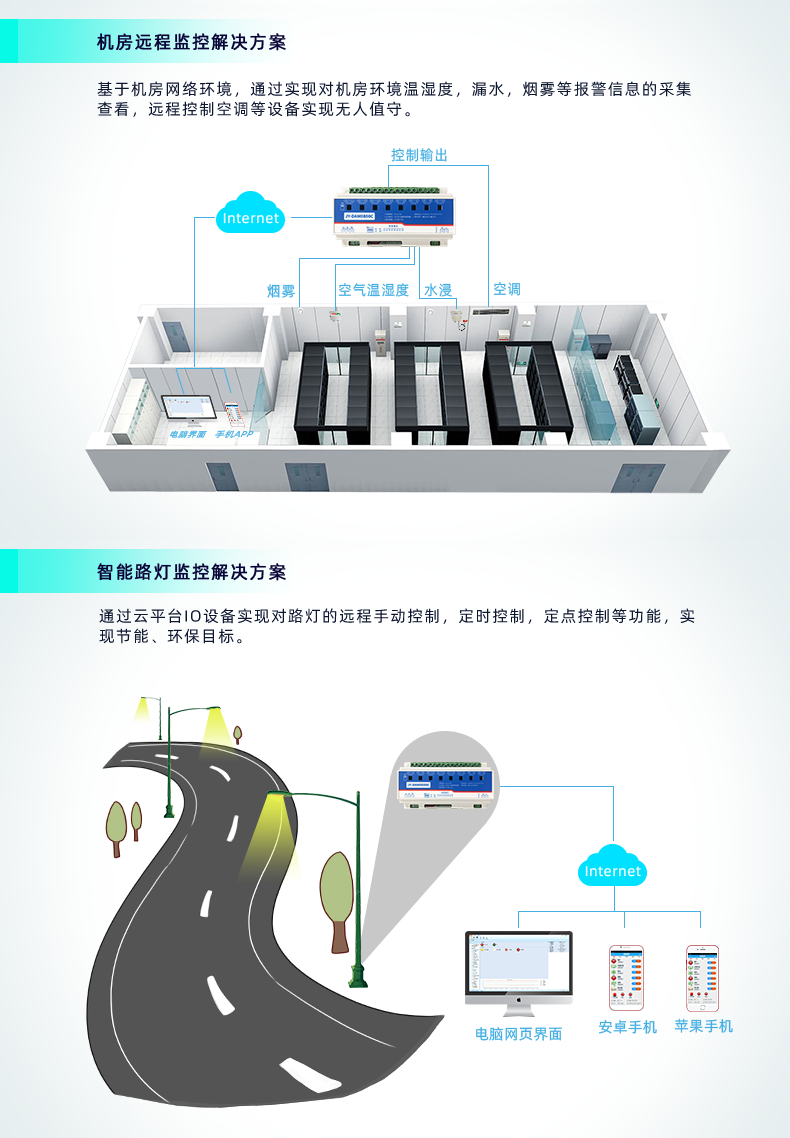

DAM0800C 设备是我公司云系列设备中网络版的一种，设备通过连接Internet 广域网来进行通讯，使用我司配套的云平台软件可实现远程控制设备功能，每个设备具有唯一 ID 号方便用户进行二次开发使用。

二、产品特点

l 供电电压 DC12-30V;

l HFE10-2 磁保持继电器，输出触点隔离;

l 通讯接口只支持无线 WIFI 网络;

l 设备默认 IP 为 192.168.10.1;

l 设备默认 WIFI 名称为 JY_**( **代表随机数字字母组合);

l 通信波特率：2400,4800,9600,19200,38400;

l 通信协议：支持标准 modbus RTU/TCP 协议;

l 支持用户二次开发。

三、产品功能

l 八路继电器控制;

l 继电器状态为掉电保持，即断电重新上电后，继电器状态保持为断电之前的状态;

l 可实现远距离操控;

l 具有两个网络通道;

l 同时支持局域网和外网控制使用;

l 支持 UDP/TCP 工作模式;

l 支持 Client 、Server 模式;

l 支持透传、力控、组态王、Modbus tcp 连接;

l 具有闪开、闪断【点动】功能，可以自定义设置点动时间。

四、产品选型

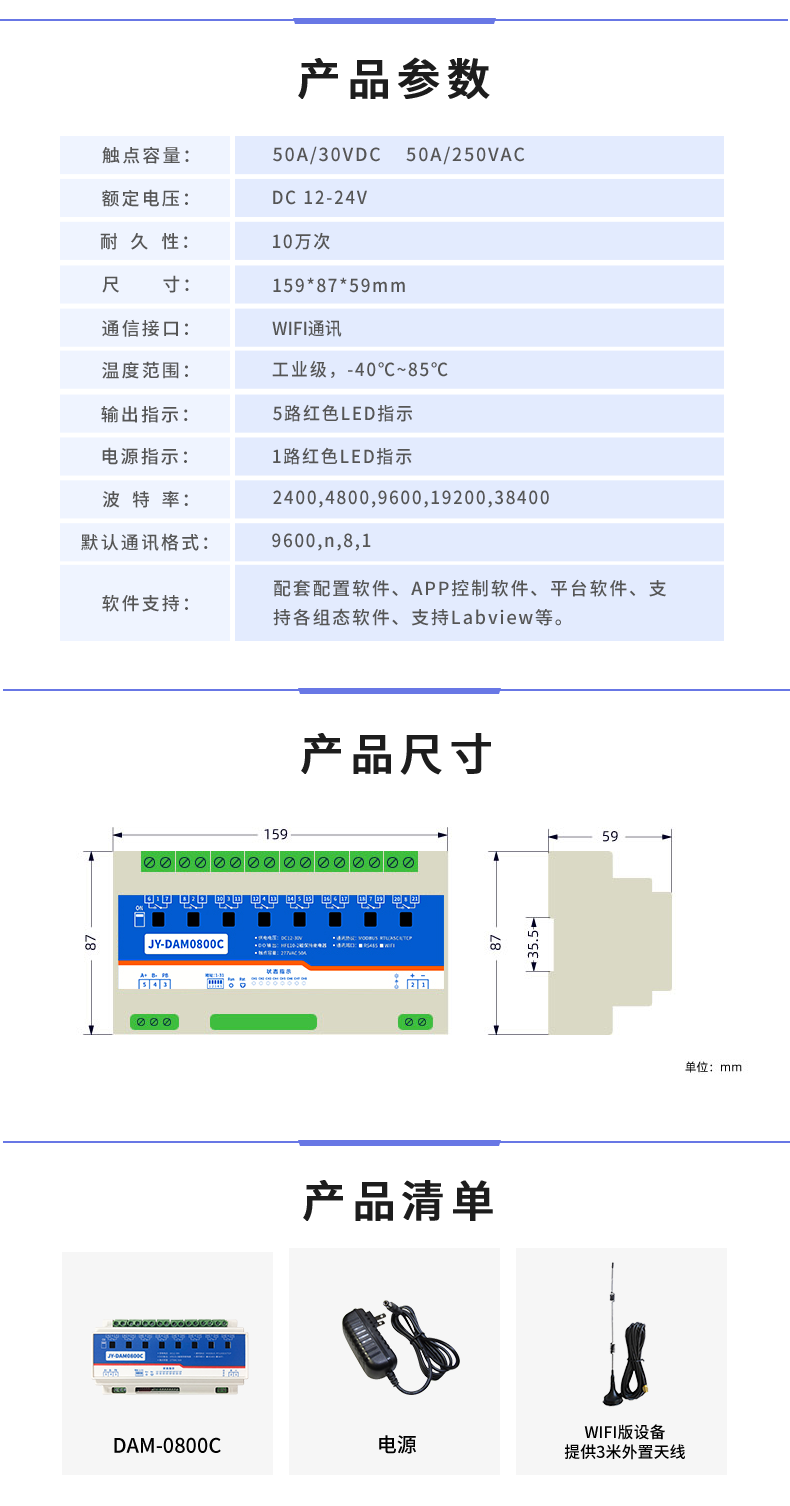

五、主要参数

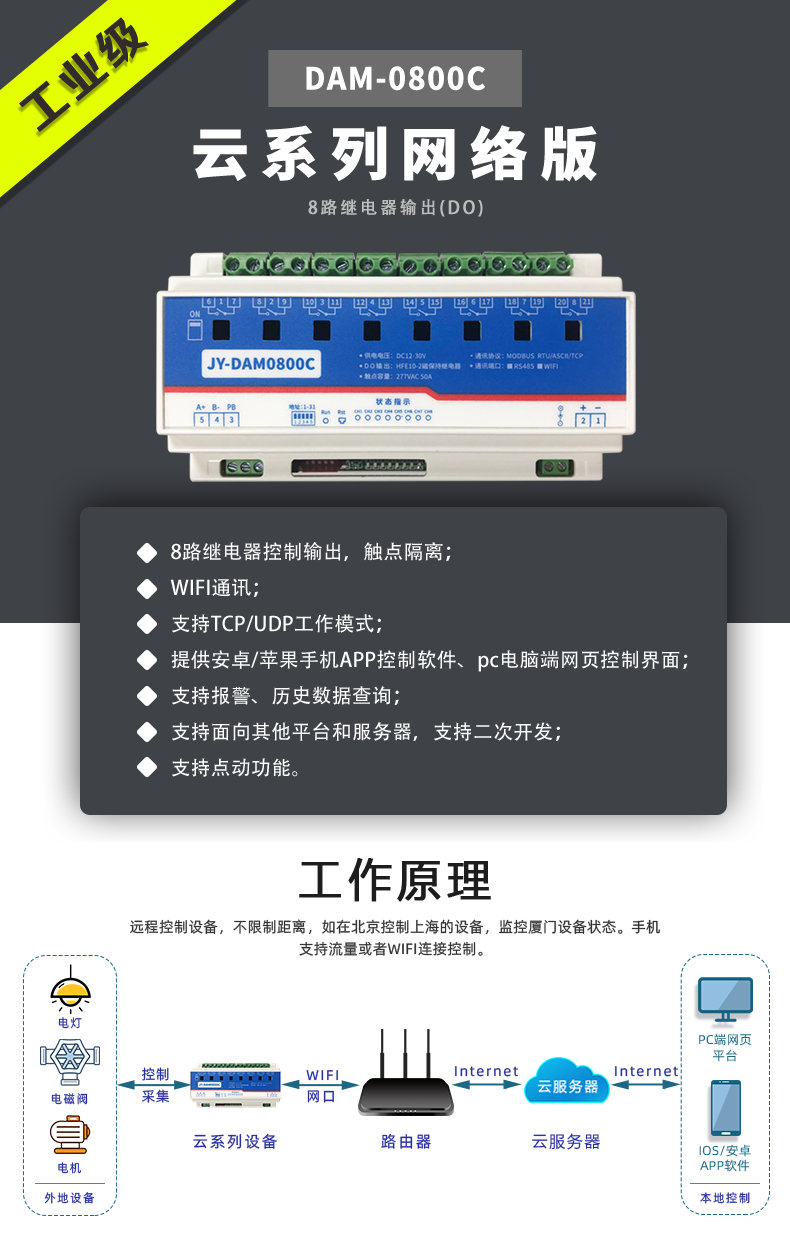

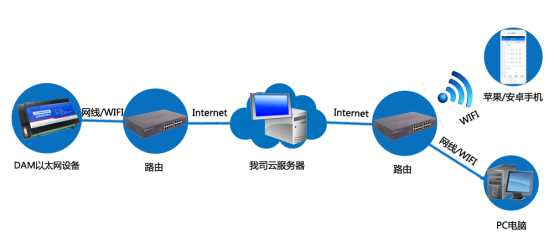

六、通讯架构说明

设备使用基于 Internet 广域网进行远程通讯，通过配置参数面向我司云服务器 https://www.jydtu.com/show/#/  ，端口号 60001 进行通讯。

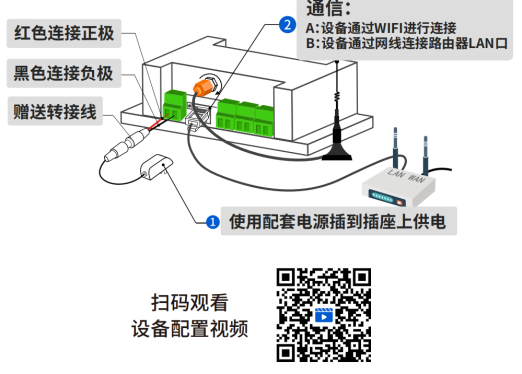

七、快速使用说明

1、设备供电后连接设备 WIFI 信号，通过网页进行参数配置;

2、测试通讯;

3、获取设备唯一 ID 号;

4、手机安装云平台 app 软件;

5、通过云平台添加设备进行测试使用。

八、硬件说明

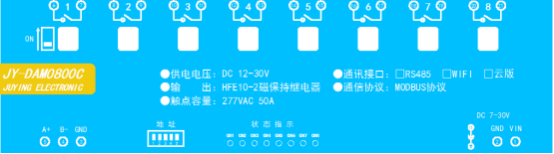

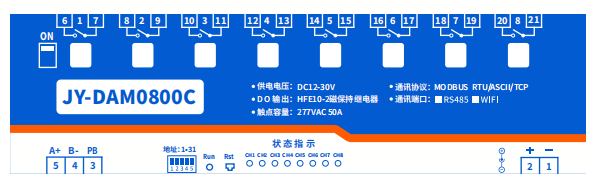

1、接口说明

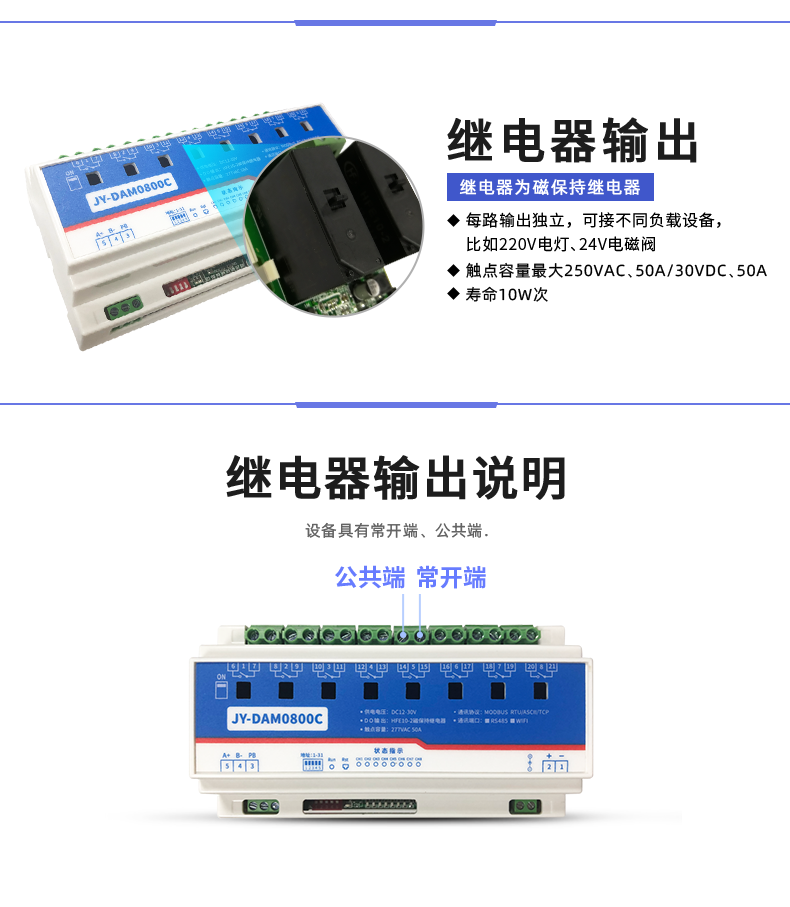

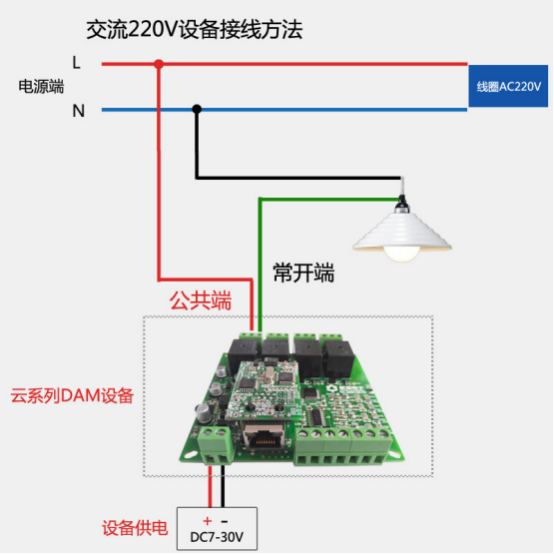

2、继电器接线说明

九、设备参数配置及测试

单 WIFI 版设备通过网页方式来进行参数配置，设备默认 WIFI 信号名称为 JY_****，连接密码为 12345678，默认 IP 为 192.168.10.1，详细配置方法，阅读【聚英云平台单 WIFI 版使用说明】文档即可;

下载地址：https://www.juyingele.com/download/JYCloud_WIFIConfig.pdf

十、设备唯一 ID 号

使用聚英云平台软件，要求 DAM 设备具有唯一 ID 号，唯一 ID 号获取有以下两种方式：

1、扫描二维码获取

使用手机扫描设备外壳或包装外壳上的二维码获取唯一 ID 号，如下所示：

2、使用软件获取【选用】

获取唯一ID 软件下载地址：https://www.juyingele.com/download/Virtual_serial_port.zip

(该软件不需要安装，下载打开即可)虚拟串口软件下载地址：https://www.juyingele.com/download/DAMSoftware.zip

1) 操作步骤① 建立虚拟串口

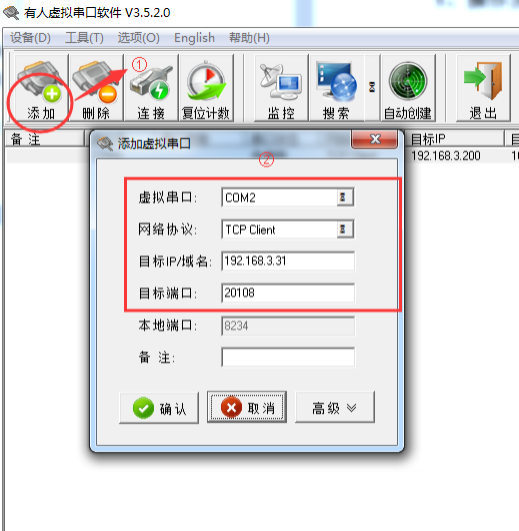

打开安装的虚拟串口软件“USR-VCOM”，添加虚拟串口，如下所示：

注：添加的虚拟串口不能与本机已有的串口冲突，目标 IP 即设备的 IP，虚拟串口参数要求与章节 4 中配置的设备参数一致。

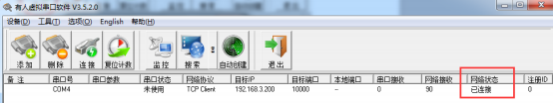

虚拟串口添加完成后，建立的虚拟串口状态为已连接状态，如下所示：

② 读取唯一 ID 号

打开下载的“读取唯一 ID”软件，打开上步中虚拟的串口，点击“唯一 ID”按钮

,软件底部提示读取成功，即可获取设备的唯一 ID 号，如下所示：

2) 常见问题

1 、软件提示读取成功，唯一 ID 号为空白或不提示。

此时需联系我司客服人员，确认该购买的设备是否具有唯一 ID 号。

2 、软件提示读取失败。

此时检查建立的虚拟串口是否已连接，设备的通信波特率是否为 9600.

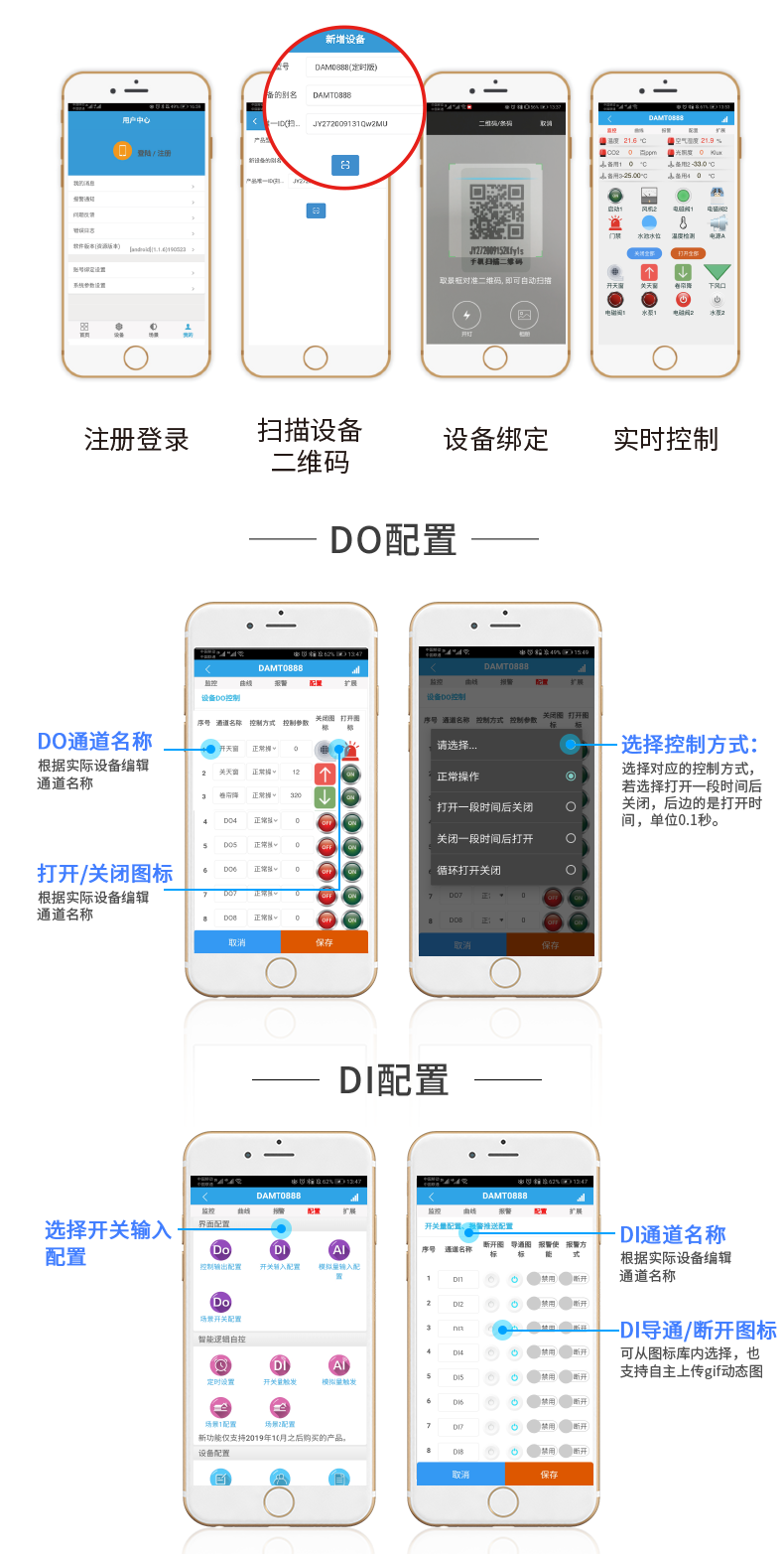

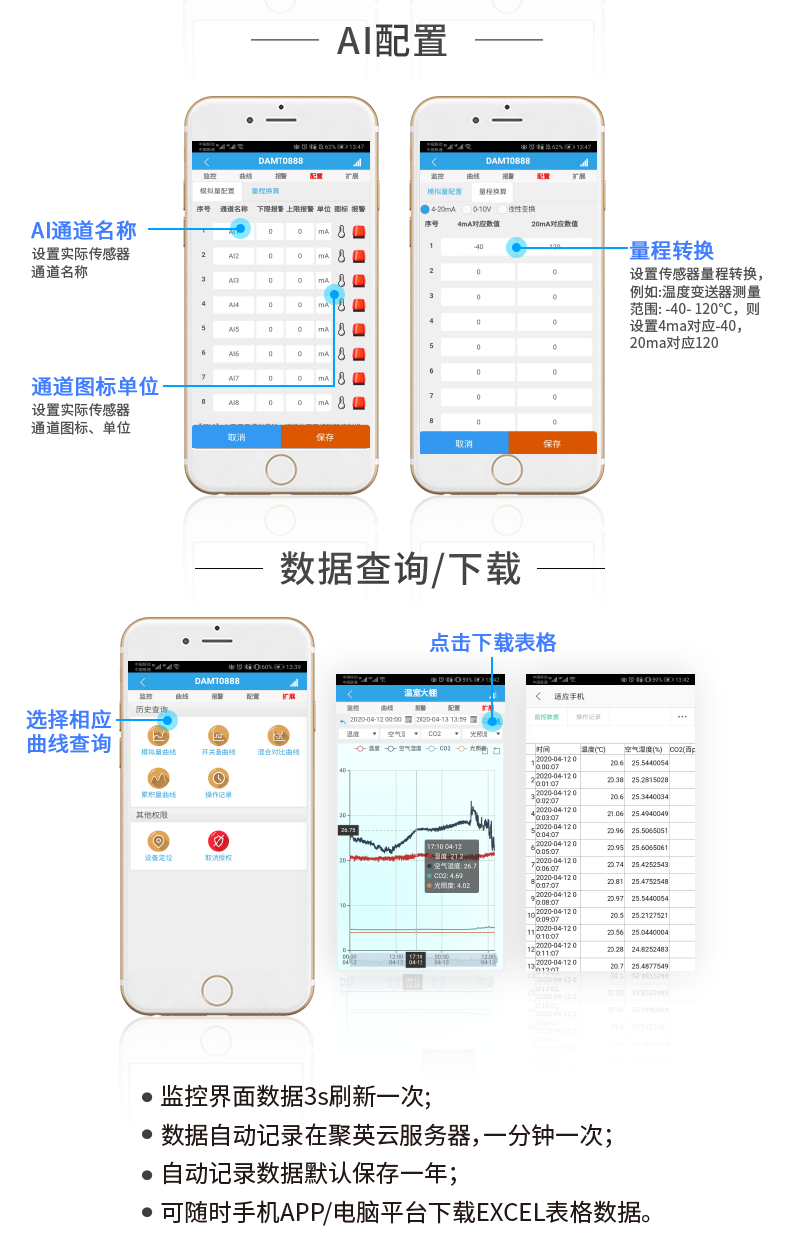

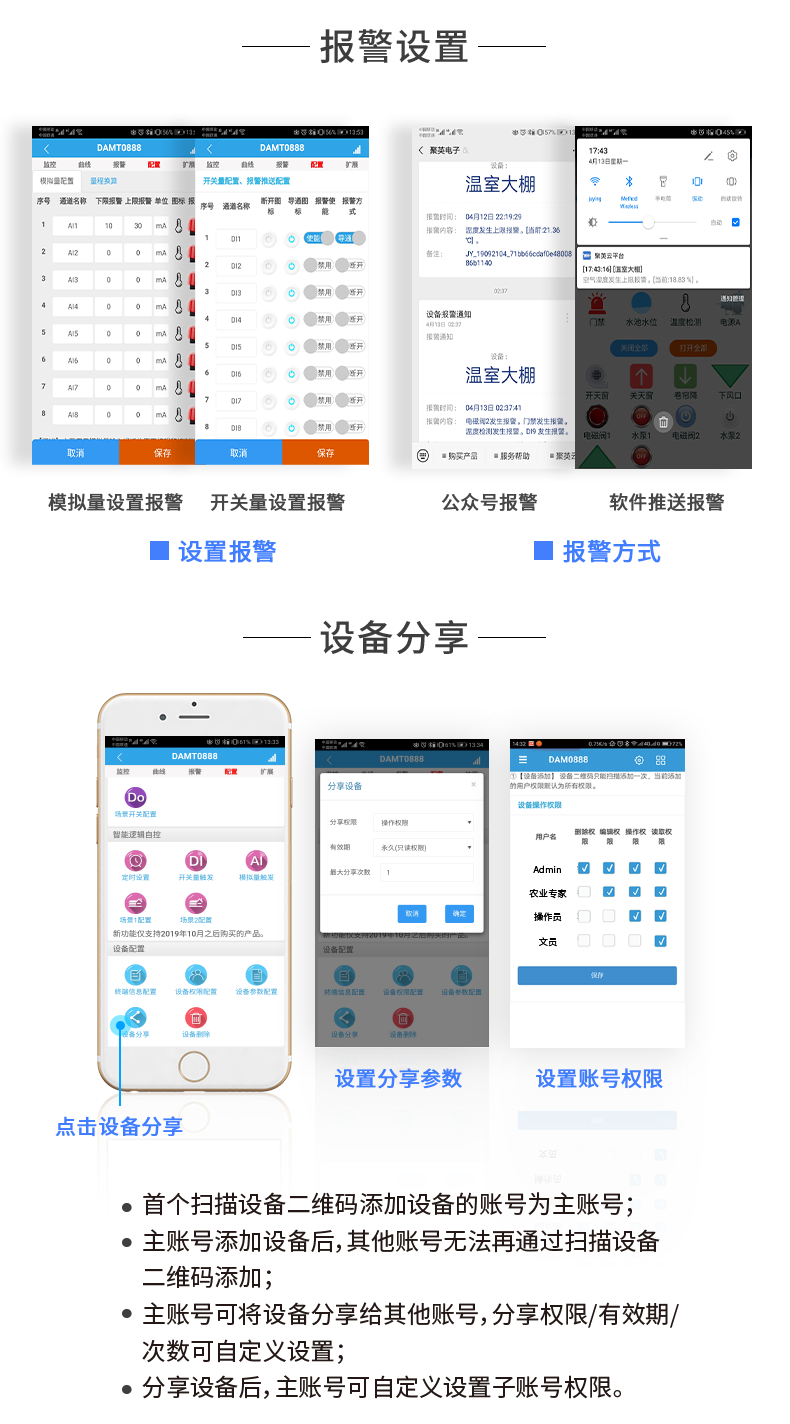

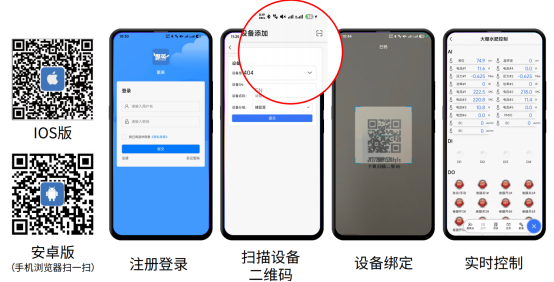

十一、平台软件说明

聚英云平台为我公司开发的一款网络平台软件，平台包含手机 APP 平台软件和网页版平台，其中手机 APP 软件又包含 Android 、IOS 两大类，平台以我公司的 DAM 系列网络版设备和 GPRS 版设备为应用对象，旨在为用户提供远程控制输出(继电器、开关量)、模拟量(4-20mA 、0-10V 、0-5V)采集、开关量采集等服务，极大方便了用户的需求，服务器由我公司提供，客户可放心使用。

具体操作说明阅读【聚英云平台单 WIFI 版使用说明】文档即可;

下载地址：https://www.juyingele.com/download/JYCloud_WIFIConfig.pdf

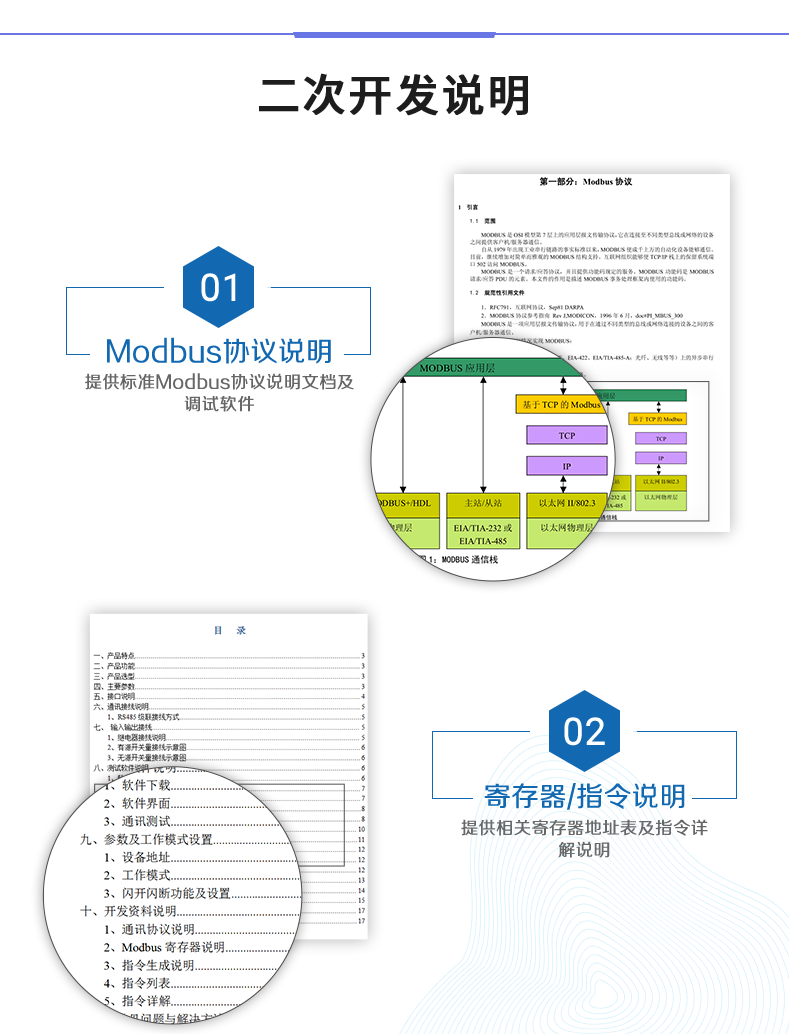

十二、开发资料说明

1、工作模式说明

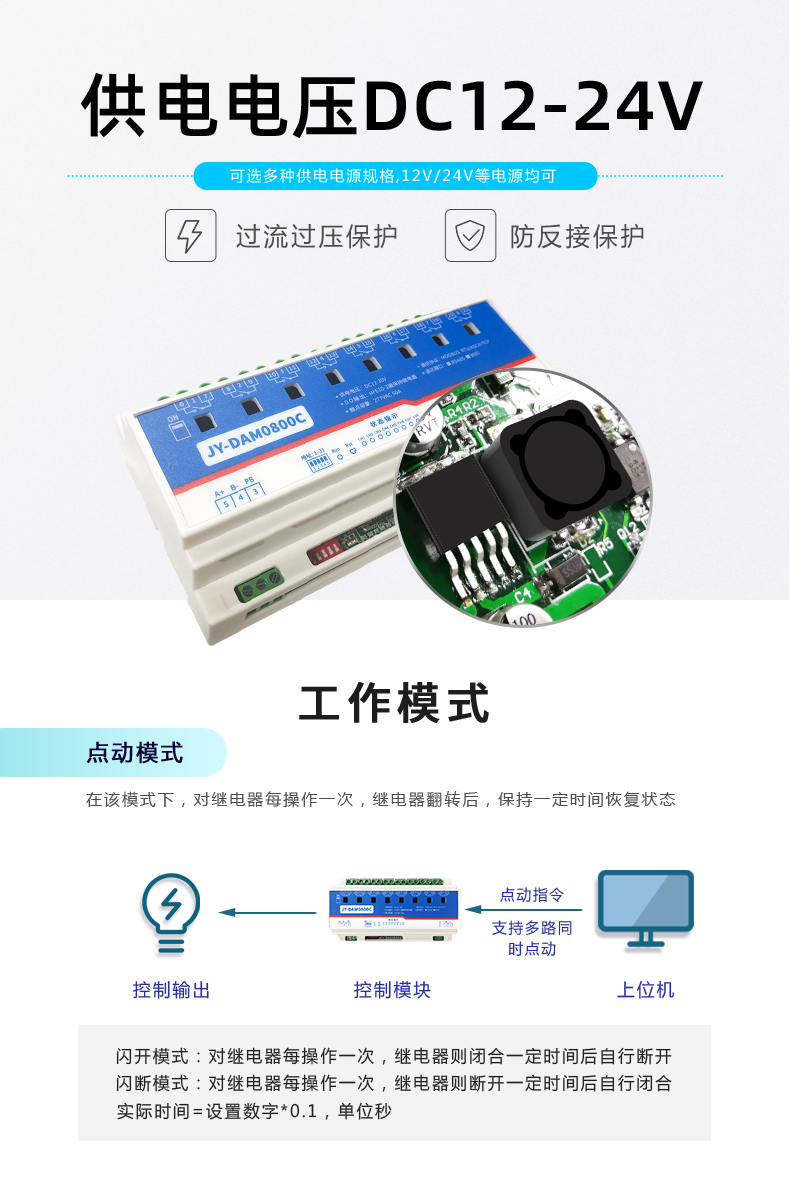

闪开闪断功能介绍

手动模式：对继电器每操作一次，继电器则翻转一次(闭合时断开，断开时闭合);

闪开模式：对继电器每操作一次，继电器则闭合 1 秒(实际时间【单位秒】=设置数字*0.1)后自行断开;

闪断模式：对继电器每操作一次，继电器则断开 1.秒(时间可调)后自行闭合;

2、Modbus 寄存器说明

本控制卡主要为线圈寄存器，主要支持以下指令码：1 、5 、15

线圈寄存器地址表：

备注：

①：Modbus 设备指令支持下列Modbus 地址：

00001 至 09999 是离散输出(线圈) 10001 至 19999 是离散输入(触点)

30001 至 39999 是输入寄存器(通常是模拟量输入) 40001 至 49999 是保持寄存器(通常存储设备配置信息)

采用 5 位码格式，第一个字符决定寄存器类型，其余 4 个字符代表地址。地址 1 从 0 开始，如 00001 对应 0000。

波特率数值对应表

③：继电器状态，通过 30002 地址可以查询，也可以通过 00001---00002 地址来查询，但控制只能使用 00001---00002 地址。

30002 地址数据长度为 16bit 。最多可表示 16 个继电器。

对应结果如下：

即 寄存器 30009 数据 的 bit8 与寄存器 00001 的数据一样。

同理：光耦输入也是如此。寄存器 30003 的 bit8 、bit9 与寄存器 10001 、10002都对应到指定的硬件上。

寄存器地址按照 PLC 命名规则，真实地址为去掉最高位，然后减一。

3、相关指令

4、指令详解

控制 1 路继电器(以第一路开为例，其他通道参照本例)

发送码：FE 05 00 00 FF 00 98 35

继电器卡返回信息：

返回码：FE 05 00 00 FF 00 98 35

1、查询 8 路继电器

FE 01 00 00 00 08 29 C3

继电器卡返回信息：

FE 01 01 00 61 9C

2、闪开闪闭指令解析

闪开发送码：FE 10 00 03 00 02 04 00 04 00 0A 00 D8

闪断发送码：FE 10 00 03 00 02 04 00 02 00 14 21 62

返回码：FE 10 00 03 00 02 A5 C7

3、全开全关指令解析

全开发送码：FE 0F 00 00 00 04 01 FF 31 D2

全断发送码：FE 0F 00 00 00 04 01 00 71 92

全断全开返回码：FE 0F 00 00 00 04 40 07
