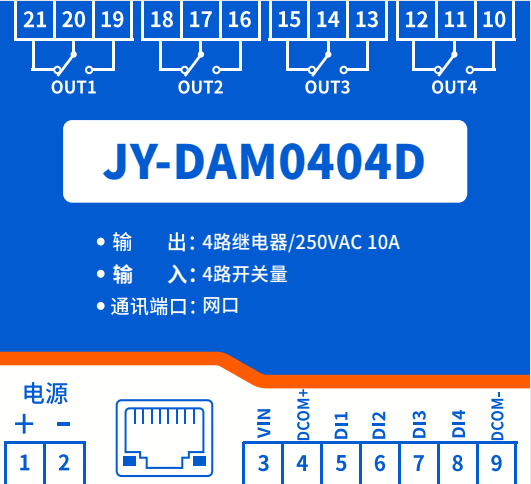

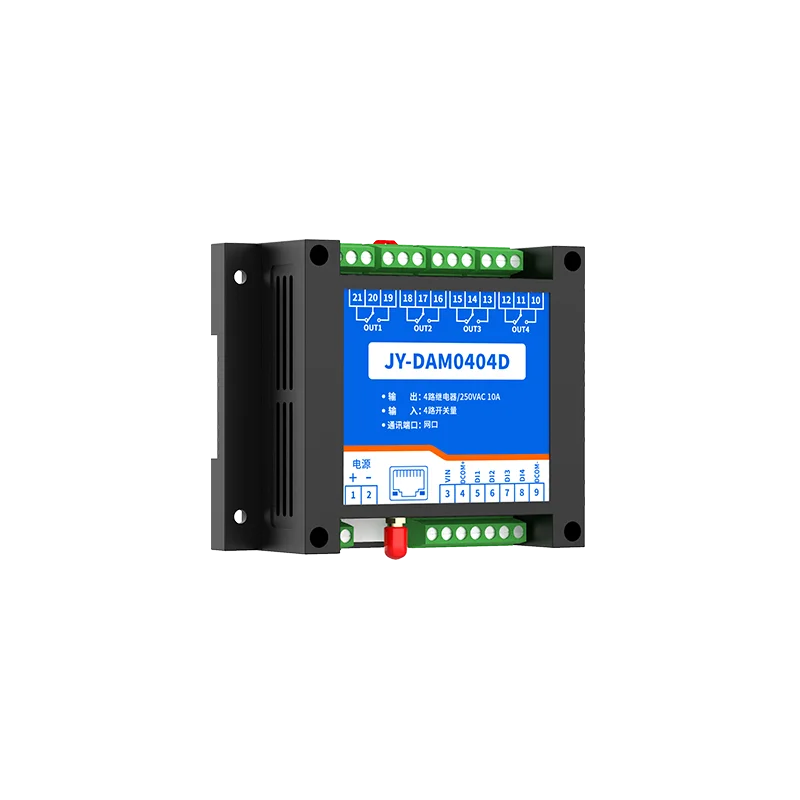

DC7-30V;
继电器输出触点隔离;
通讯接口支持网口;
通信波特率:1200,2400,4800,9600,19200,38400,57600,115200(可以通过软件修改,默认9600);
通信协议:支持标准modbus RTU协议;
可以设置0-255个设备地址,5位地址拨码开关可以设置1-31地址码,大于31的可以通过软件设置;
具有闪开、闪断功能,可以在指令里边带参数、操作继电器开一段时间自动关闭;
具有频闪功能,可以控制器继电器周期性开关。
四路继电器控制;
四路开关量输入;
支持电脑软件手动控制;
支持本机非锁联动模式;
支持本机自锁联动模式;
支持互锁模式;
双机非锁联动模式;
双机自锁联动模式;
支持IP地址;
通过网络远距离操控。
型号 | modbus | RS232 | RS485 | USB | WiFi | 继电器 | 输入 |
DAM0404-WIFI | ● | ● | 4 | 4 |
参数 | 说明 |
触点容量 | 10A/30VDC 10A/250VAC |
耐久性 | 10万次 |
数据接口 | WiFi |
额定电压 | DC 7-30V |
电源指示 | 1路红色LED指示(不通信时常亮,通信时闪烁) |
输出指示 | 4路红色LED指示 |
温度范围 | 工业级,-40℃~85℃ |
尺寸 | 115*95*41mm |
重量 | 330g |
默认通讯格式 | 38400,n,8,1 |
波特率 | 1200,2400,4800,9600,19200,38400,57600,115200 |
软件支持 | 配套配置软件、控制软件; |


1、WIFI版设备通过网页方式(手机或电脑浏览器)进行参数配置。
2、WIFI版使用手册下载地址:https://www.juyingele.com/download/WIFIConfig.pdf
3、配置界面

4、设备参数配置完毕,通过建立虚拟串口或网络调试助手进行测试。
网络版设备通过IP地址来区分设备,设备地址使用默认的254即可。
本产品支持标准modbus指令,有关详细的指令生成与解析方式,可根据本文中的寄存器表结合参考《MODBUS协议中文版》 即可。
Modbus协议中文版参考:https://www.juyingele.com/download/Modbus_poll.zip
本产品支持modbus RTU 格式。
线圈寄存器地址表:
寄存器名称 | 寄存器地址 | 说明 | |||
模拟量输入 | |||||
输入1 | 模拟量输入 4号指令 | 3x0001 | 第一路输入 | ||
输入2 | 3x0002 | 第二路输入 | |||
输入3 | 3x0003 | 第三路输入 | |||
输入4 | 3x0004 | 第四路输入 | |||
输入5 | 3x0005 | 第五路输入 | |||
输入6 | 3x0006 | 第六路输入 | |||
输入7 | 3x0007 | 第七路输入 | |||
输入8 | 3x0008 | 第八路输入 | |||
模拟量输出 | |||||
输出1 | 模拟量输出 3号指令 | 4x0001 | 第一路输出 | ||
输出2 | 4x0002 | 第二路输出 | |||
配置参数 | |||||
通信波特率 | 保持寄存器 | 4x1001 | 见下表波特率数值对应表,默认为0,支持0-5 | ||
备用 | 4x1002 | 备用,用户不可写入任何值。 | |||
偏移地址 | 4x1003 | 设备地址=偏移地址+拨码开关地址 | |||
工作模式 | 4x1004 | 用户可以使用,存储用户数据 | |||
延迟时间 | 4x1005 | 用户可以使用,存储用户数据 | |||
备注
①:Modbus设备指令支持下列Modbus地址:
00001至09999是离散输出(线圈)
10001至19999是离散输入(触点)
30001至39999是输入寄存器(通常是模拟量输入)
40001至49999是保持寄存器(通常存储设备配置信息)
采用5位码格式,第一个字符决定寄存器类型,其余4个字符代表地址。地址1从0开始,如00001对应0000。
波特率数值对应表
数值 | 波特率 |
0 | 9600 |
1 | 2400 |
2 | 4800 |
3 | 9600 |
4 | 19200 |
5 | 38400 |
③:继电器状态,通过30002地址可以查询,也可以通过00001---00002地址来查询,但控制只能使用00001---00002地址。
30002地址数据长度为16bit。最多可表示16个继电器。
对应结果如下:
Bit | 15 | 14 | 13 | 12 | 11 | 10 | 9 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
继电器位置 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 16 | 15 | 14 | 13 | 12 | 11 | 10 | 9 |
即 寄存器30009数据 的bit8 与寄存器00001的数据一样。
同理:光耦输入也是如此。寄存器30003的bit8、bit9 与寄存器10001、10002都对应到指定的硬件上。
寄存器地址按照PLC命名规则,真实地址为去掉最高位,然后减一。
应用举例及其说明:本机地址除了拨码开关地址之外,还有默认的254为广播地址。设备通过设置的IP地址来区分,不用设置设备地址。
指令可通过“聚英翱翔DAM调试软件”,的调试信息来获取。

指令生成说明:对于下表中没有的指令,用户可以自己根据modbus协议生成,对于继电器线圈的读写,实际就是对modbus寄存器中的线圈寄存器的读写,上文中已经说明了继电器寄存器的地址,用户只需生成对寄存器操作的读写指令即可。例如读或者写继电器1的状态,实际上是对继电器1对应的线圈寄存器0001的读写操作。
情景 | RTU格式(16进制发送) | ASCII格式(ASCII格式发送) |
查询第1路模拟量 | FE040000000125C5 | 3A 46 45 30 34 30 30 30 30 30 30 30 31 46 44 0D 0A |
返回信息 | FE 04 02 00 00 AD 24 | 3A 46 45 30 34 30 32 30 30 30 30 46 43 0D 0A |
查询第2路模拟量 | FE04000100017405 | 3A 46 45 30 34 30 30 30 31 30 30 30 31 46 43 0D 0A |
查询第3路模拟量 | FE04000200018405 | 3A 46 45 30 34 30 30 30 32 30 30 30 31 46 42 0D 0A |
查询第4路模拟量 | FE0400030001D5C5 | 3A 46 45 30 34 30 30 30 33 30 30 30 31 46 41 0D 0A |
查询第5路模拟量 | FE04000400016404 | 3A 46 45 30 34 30 30 30 34 30 30 30 31 46 39 0D 0A |
查询第6路模拟量 | FE040005000135C4 | 3A 46 45 30 34 30 30 30 35 30 30 30 31 46 38 0D 0A |
查询第7路模拟量 | FE0400060001C5C4 | 3A 46 45 30 34 30 30 30 36 30 30 30 31 46 37 0D 0A |
查询第8路模拟量 | FE04000700019404 | 3A 46 45 30 34 30 30 30 37 30 30 30 31 46 36 0D 0A |
查询第9路模拟量 | FE0400080001A407 | 3A 46 45 30 34 30 30 30 38 30 30 30 31 46 35 0D 0A |
查询第10路模拟量 | FE0400090001F5C7 | 3A 46 45 30 34 30 30 30 39 30 30 30 31 46 34 0D 0A |
AI数据与实际输入值之间的关系:
实际值=返回值*0.001,比如采集到12000,则实际值12000/1000=12ma
模拟量查询
查询第一路模拟量AD字
FE 04 00 00 00 01 25 C5
字段 | 含义 | 备注 |
FE | 设备地址 | |
04 | 04指令 | 查询输入寄存器指令 |
00 00 | 起始地址 | 要查询的第一路模拟量寄存器地址 |
00 01 | 查询数量 | 要查询的模拟量数量 |
25 C5 | CRC16 |
模拟返回信息:
FE 04 02 00 00 AD 24
字段 | 含义 | 备注 |
FE | 设备地址 | |
04 | 04指令 | 返回指令:如果查询错误,返回0x82 |
02 | 字节数 | 返回状态信息的所有字节数。1+(n-1)/8 |
00 00 | 查询的AD字 | 0x0227,即十进制551,为查询的模拟量AD字的值 |
AD 24 | CRC16 |
AI设置输出数据与实际输出值之间的关系:
设置输出值=实际值*100,比如设置输出为8ma,则在AO输出后写入800即可。
设置第一路模拟量输出(其他路以此类推)
FE 06 00 00 03 20 CD 2D
字段 | 含义 | 备注 |
FE | 设备地址 | |
06 | 06指令 | 模拟量输出 |
00 00 | 地址 | 要设置第一路模拟量寄存器地址 |
03 20 | 数值 | 要设置的模拟量数值 |
CD 2D | CRC16 |
模拟返回信息:
FE 06 00 00 03 20 CD 2D
字段 | 含义 | 备注 |
FE | 设备地址 | |
06 | 04指令 | 模拟量输出 |
00 00 | 地址 | 要设置第一路模拟量寄存器地址 |
03 20 | 数值 | 要设置的模拟量数值 |
CD 2D | CRC16 |
AI设置输出数据与实际输出值之间的关系:
设置输出值=实际值*100,比如设置输出为4ma,则在AO输出后写入400即可。
FE 10 00 00 00 0A 14 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 73 15
字段 | 含义 | 备注 |
FE | 设备地址 | |
10 | 10指令 | 写多路输出寄存器指令 |
00 00 | 地址 | 输出的第一路模拟量寄存器地址 |
00 0A | 输出数量 | 模拟量输出的数量 |
14 | 字节数 | 设置输出字节数 |
00 00 ...... 00 00 | 模拟量输出值 | 第1路模拟量输出 ...... 第10路模拟量输出 |
73 15 | CRC16 | 校验位 |
模拟返回信息:
FE 10 00 00 00 0A 54 01
字段 | 含义 | 备注 |
FE | 设备地址 | |
10 | 10指令 | 写多路输出寄存器指令 |
00 00 | 地址 | 要查询的第一路模拟量寄存器地址 |
00 0A | 输出数量 | 模拟量输出的数量 |
54 01 | CRC16 |

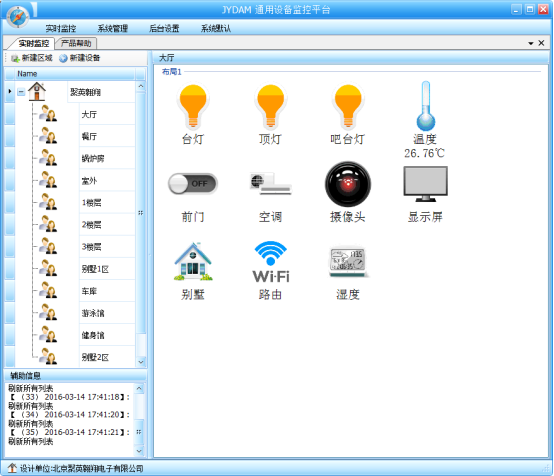

软件名称:聚英组态软件
软件下载链接地址:https://www.juyingele.com/download/JYSCADA.zip

本软件适用与我公司的DAM系列设备连接使用,支持串口、WiFi等通讯方式。软件更加人性化,能够自主的添加、删除、修改。有清晰的框架结构,便于管理,可实时显示设备状态及采集的数据,可查询历史操作导出历史数据excel表格
人员管理结构包含:系统管理员、管理员、操作员、监视员。
设备管理结构包含:区域、设备组、设备。
软件功能
1.软件登陆
2.添加区域
3.添加设备(设备组命名)
4.操作设备
5.定时功能
6.查看历史数据、数据曲线及数据导出
7.数据备份及还原
8.系统设定
由于聚英组态软件实现的功能较多,具体操作方法参考阅读:聚英组态软件使用说明.pdf【聚英组态软件文件包内】
1)使用以太网配置软件搜索不到设备时的解决方法:
①检查硬件指示灯,
以太网黄色灯常亮:代表链路正常。长灭:网线异常。
以太网绿色灯闪烁:检测到数据传输。

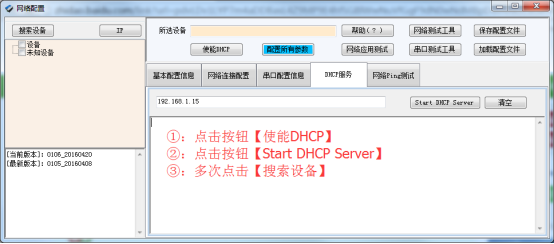

②操作软件,使能DHCP服务

③如果以上操作仍旧搜索不到,
请确认当前PC的网段和设备的网段在一个网段下。
禁用PC的其他不用的网卡。
当前PC只有一个唯一的局域网IP。
请用PC确认网线是好用的。
当前软件仅支持ipv4。
④如若仍搜索不到,可对有复位按键的设备进行复位,按住复位键6S,网口灯会灭一下,然后正常显示,第一次复位为设备为动态IP,再短接6S复位,此时设备为静态IP;
⑤勾选所有设备

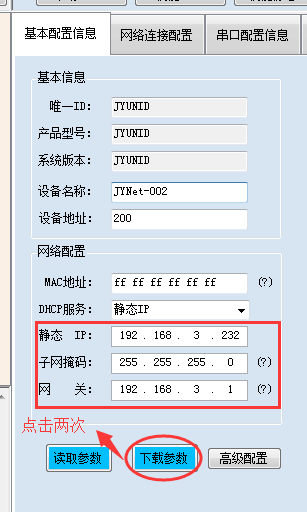

在“基本配置信息”栏内,修改设备IP为静态IP,与电脑所处网段为同一网段,点击“下载参数”,2S后再点击“下载参数”,提示配置成功。

2)当设备能搜索到,修改设备参数,点击“配置参数”无反应时,解决办法:
确认电脑端IP与设备要配置的IP为同一网段下,电脑只接入有线或无线网络,当有线和无线网络都接入时,确认两种网络位于同一网段下,当前网络的路由器的DHCP处于开启状态。
参数 | 说明 |
触点容量 | 10A/30VDC 10A/250VAC |
耐久性 | 10万次 |
数据接口 | WiFi |
额定电压 | DC 7-30V |
电源指示 | 1路红色LED指示(不通信时常亮,通信时闪烁) |
输出指示 | 4路红色LED指示 |
温度范围 | 工业级,-40℃~85℃ |
尺寸 | 115*95*41mm |
重量 | 330g |
默认通讯格式 | 38400,n,8,1 |
波特率 | 1200,2400,4800,9600,19200,38400,57600,115200 |
软件支持 | 配套配置软件、控制软件; |
