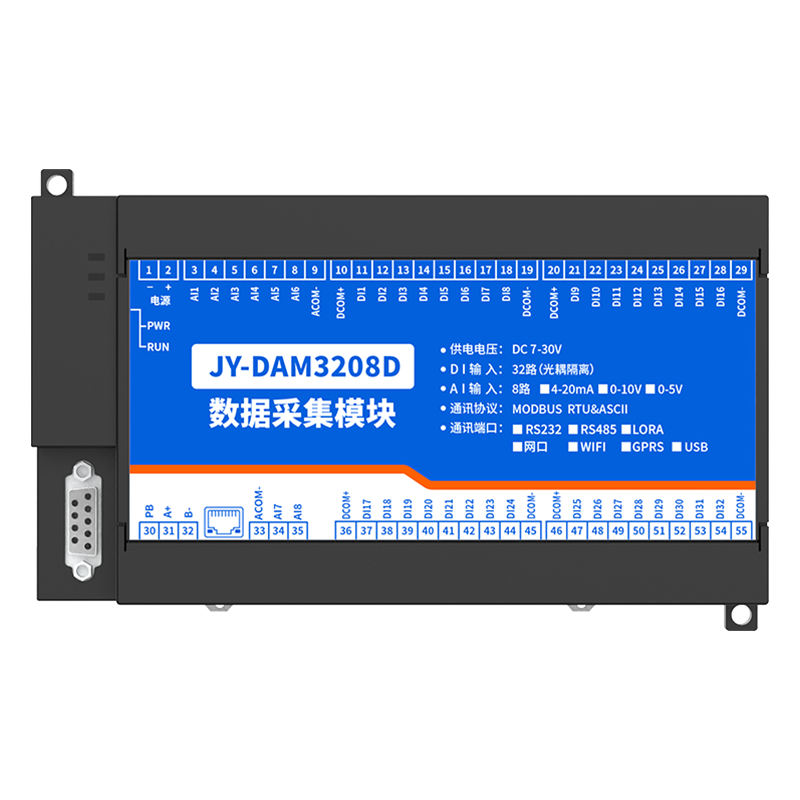

LORA-3208D LORA无线控制模块

lora无线通讯 | 3KM传输免布线 | 扩频通讯技术+自组网

一、产品特点DC7-30V宽压供电RS485通讯隔离,输入光耦隔离通讯接口支持无线LORA方式;通信波特率:1200,2400,4800,9600,19

型号:LORA-3208D 功能说明:32DI+8AI 通讯协议:透明传输 通讯距离:3KM

一、产品特点

DC7-30V宽压供电

RS485通讯隔离,输入光耦隔离

通讯接口支持无线LORA方式;

通信波特率:1200,2400,4800,9600,19200,38400,57600,115200(可以通过软件修改,默认9600);

支持标准modbus协议,同时支持ASCII/RTU格式

二、产品功能

32路光耦隔离输入,可以接无源触点和DC5-24V电压

8路模拟量输入,12位AD转换,4-20mA/0-10V/0-5V可选

支持波特率:2400,4800,9600,19200,38400,57600,115200(可以通过软件修改,默认9600);

三、产品选型

型号

modbus

RS232

RS485

USB

WiFi+网口

单网口

光耦

LORA3208D




32

四、主要参数

参数

说明

通讯距离

无线LORA最远3000米

通讯频段

470MHz(天线433-510MHZ)可配置433MHZ

扩频因子

7、8、9、10、11、12

默认参数

扩频10,带宽125MHZ,区域号1,地址0

无线速率

0.3kbps~19.2kbps

额定电压

DC 7-40V

功率

20db或30db

电源指示

1路LED指示

通信指示

1LED指示

温度范围

工业级,-40℃~85℃

尺寸

180*94*41mm

重量

330g

默认通讯格式

9600,n,8,1

波特率

2400,4800,9600,19200,38400

软件支持

配套配置软件、控制软件;
支持各家组态软件;
支持Labviewd等

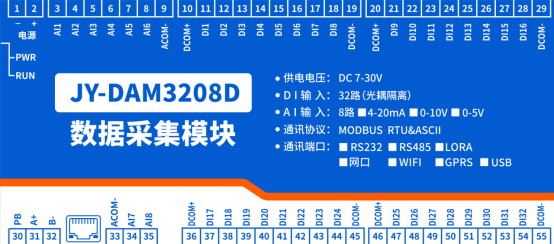

五、接口说明


六、通讯接线说明

LORA3208D设备作为子机需要与LORA1000网关配对使用,支持多个子机同时与一个LORA网关主机通讯,LORA网关支持R485/网口/WIFI/4G等多种通讯方式。


七、配对说明

LORA3208D出厂默认为子机,作为子机,通过按键或使用“LORA配置软件”与LORA网关进行配对使用。

1、按键配对

主机操作:

长按6秒,再点按1下,设置为主机7扩频因子模式,区域号、密钥随机生成。

长按6秒,再点按2下(最多可以点按6下),设置为主机8扩频因子模式(6对应12扩频因子),区域号、密钥随机生成。

子机操作:

长按3秒指示灯常亮,再点按1下,状态指示灯频闪3次,进入自动联机配置。

自动联机配置模式下:

主机发射灯2秒闪烁1次。

子机状态灯2秒闪烁1次。

主机、子机在联机配对成功之后,状态指示灯频闪6次退出。

复位子机:

长按6S

子机模式(扩频10,区域号0

长按6S+点按1

主机模式(扩频07 ,区域号随机)

长按6S+点按2

主机模式(扩频08 ,区域号随机)

长按6S+点按3

主机模式(扩频09 ,区域号随机)

长按6S+点按4

主机模式(扩频10 ,区域号随机)

长按6S+点按5

主机模式(扩频11 ,区域号随机)

长按6S+点按6

主机模式(扩频12 ,区域号随机)

长按3S+点按1

主机、子机进入配对模式

2、软件配置

软件下载地址:https://www.juyingele.com/download/JYLoraConfig.zip

①、建立通讯

电脑通过RS232/RS485或TCP连接至LORA网关主机


②、设置主从机

在本地参数中设置主机和子机的参数,进行下载即可,参数一样区分工作模式。


③、子机配对

进入自动配置后,其它子机长按按键3S点按1S会自动搜所配对,成功后提示出更改LORA参数成功,可与透传模块、网关、DAM系列子机配合使用。


④、搜索子机设备

若配置成功在信道一可以搜索到配对好的设备,可给每个子机分配一个LORA地址方便查看信号和上线状态,-20/6/-20分别表示主机查询子机信号/信噪比/子机发送网关信号。


3、通讯测试

JYDAM调试软件下载地址:https://www.juyingele.com/download/JYDAMSoftware.zip

① 根据网关通讯方式,选择串口或TCP连接;

② 设定网关通讯参数;

③ 设置LORA0888-MT子机设备地址:

④ 打开串口,右侧有正常发送和接收指令,可控制继电器即通讯成功。


九、参数及工作模式配置

1 、设备地址

1.1 、设备地址的介绍

DAM 系列设备地址默认为 1 ,使用广播地址为 254 进行通讯, 用0 无法通讯。

设备地址=偏移地址。

1.2 、设备地址的读取

设备正常通讯后,初始设备地址写入 254 ,然后点击软件上方“配置参数 ” 即可读到设备的当前地址。


1.3 、偏移地址的设定与读取

点击 JYDAM 调试软件下方偏移地址后边的“读取 ”或“设置 ”来对设备的 偏移地址进行读取或设置。


2 、波特率的读取与设置

点击下方波特率设置栏的“读取 ”和“设置 ”就可以分别读取和设置波特率和地址,操作后需要重启设备和修改电脑串口设置。


十、开发资料说明

1、通讯协议说明

本产品支持标准modbus指令,有关详细的指令生成与解析方式,可根据本文中的寄存器表结合参考《MODBUS协议中文版》 即可。

Modbus协议中文版参考:http://www.juyingele.com.cn/software/software/    DAM 调试软件使用教程.rar(软件视频教程连接)

本产品支持modbus RTU 格式。

2、Modbus寄存器说明

本控制卡主要为线圈寄存器,主要支持以下指令码:1、5、15

指令码

含义

1

读线圈寄存器

5

写单个线圈

15

写多个线圈寄存器

寄存器地址表:

寄存器名称


寄存器地址

说明

离散量输入

输入1

开关量

2号指令

1x0001

第一路输入

输入2

1x0002

第二路输入

输入3

1x0003

第三路输入

输入4

1x0004

第四路输入

输入5

1x0005

第五路输入

输入6

1x0006

第六路输入

输入7

1x0007

第七路输入

输入8

1x0008

第八路输入

输入9

1x0009

第九路输入

输入10

1x0010

第十路输入

输入11

1x0011

第十一路输入

输入12

1x0012

第十二路输入

输入13

1x0013

第十三路输入

输入14

1x0014

第十四路输入

输入15

1x0015

第十五路输入

输入16

1x0016

第十六路输入

输入17

1x0017

第十七路输入

输入18

1x0018

第十八路输入

输入19

1x0019

第十九路输入

输入20

1x0020

第二十路输入

输入21

1x0021

第二十一路输入

输入22

1x0022

第二十二路输入

输入23

1x0023

第二十三路输入

输入24

1x0024

第二十四路输入

输入25

1x0025

第二十五路输入

输入26

1x0026

第二十六路输入

输入27

1x0027

第二十七路输入

输入28

1x0028

第二十八路输入

输入29

1x0029

第二十九路输入

输入30

1x0030

第三十路输入

输入31

1x0031

第三十一路输入

输入32

1x0032

第三十二路输入

模拟量输入

输入1

模拟量输入

4号指令

3x0001

第一路输入

输入2

3x0002

第二路输入

输入3

3x0003

第三路输入

输入4

3x0004

第四路输入

输入5

3x0005

第五路输入

输入6

3x0006

第六路输入

输入7

3x0007

第七路输入

输入8

3x0008

第八路输入

3、指令生成说明

应用举例及其说明:本机地址除了偏移地址地址之外,还有默认的254为广播地址。当总线上只有一个设备时,无需关心拨码开关地址,直接使用254地址即可,当总线上有多个设备时通过拨码开关选择为不同地址,发送控制指令时通过地址区别。

注意:RS232总线为1对1总线,即总线上只能有两个设备,例如电脑与继电器板卡,只有485总线才可以挂载多个设备。

指令可通过“聚英翱翔DAM调试软件”,的调试信息来获取。



指令生成说明:对于下表中没有的指令,用户可以自己根据modbus协议生成,对于继电器线圈的读写,实际就是对modbus寄存器中的线圈寄存器的读写,上文中已经说明了继电器寄存器的地址,用户只需生成对寄存器操作的读写指令即可。例如读或者写继电器1的状态,实际上是对继电器1对应的线圈寄存器00001的读写操作。

4、指令列表

4.1光耦查询指令

情景

RTU格式(16进制发送)

查询三十二路状态

FE 02 00 00 00 20 6D DD

查询指令返回信息

FE 02 04 00 00 00 00 F4 ED

5、指令详解

5.1、光耦输入

查询光耦

发送码:FE 02 00 00 00 20 6D DD

字段

含义

备注

FE

设备地址


02

02指令

查询离散量输入(光耦输入)状态指令

00 00

起始地址

要查询的第一个光耦的寄存器地址

00 20

查询数量

要查询的光耦状态数量

6D DD

CRC16


光耦返回信息:

返回码:FE 02 04 00 00 00 F4 ED

字段

含义

备注

FE

设备地址


02

02指令

返回指令:如果查询错误,返回0x82

04

字节数

返回状态信息的所有字节数。1+(n-1)/8

00

00

00

00



查询的状态

返回的继电器状态。

Bit0:第一个光耦输入状态

Bit1:第二个光耦输入状态

。。。。。。。

Bi32:第三十二个光耦输入状态

F4 ED

CRC16


5.2、模拟量输入


查询第1路模拟量

FE 04 00 00 00 01 25 C5

返回信息

FE 04 02 00 00 AD 24

查询第2路模拟量

FE 04 00 01 00 01 74 05

查询第3路模拟量

FE 04 00 02 00 01 84 05

查询第4路模拟量

FE 04 00 03 00 01 D5 C5

查询第5路模拟量

FE 04 00 04 00 01 64 04

查询第6路模拟量

FE 04 00 05 00 01 35 C4

查询第7路模拟量

FE 04 00 06 00 01 C5 C4

查询第8路模拟量

FE 04 00 07 00 01 94 04

1:查询模拟量

获取到的模拟量数据与实际输入值之间的关系为:实际值=返回值*0.001

发送码:FE 04 00 00 00 01 E4 00

字段

含义

备注

FE

设备地址


04

04指令

查询输入寄存器指令

00 00

起始地址

要查询的第一路模拟量寄存器地址

00 01

查询数量

要查询的模拟量数量

25 C5

CRC16


模拟返回信息:

返回码:FE 04 02 00 00 AD 24

字段

含义

备注

FE

设备地址


04

04指令

返回指令:如果查询错误,返回0x82

02

字节数

返回状态信息的所有字节数

00 00

查询的AD

0x0227,即十进制551,为查询的模拟量的值

AD 24

CRC16


十一、聚英组态软件使用

1、软件下载

软件名称:聚英组态软件

软件下载链接地址:http://pan.baidu.com/s/1ntPZK4h

2、软件界面


本软件适用与我公司的DAM系列设备连接使用,支持串口、WiFi等通讯方式。软件更加人性化,能够自主的添加、删除、修改。有清晰的框架结构,便于管理,可实时显示设备状态及采集的数据,可查询历史操作导出历史数据excel表格

人员管理结构包含:系统管理员、管理员、操作员、监视员。

设备管理结构包含:区域、设备组、设备。

软件功能:

1.软件登陆

2.添加区域

3.添加设备(设备组命名)

4.操作设备

5.定时功能

6.查看历史数据及数据导出

7.数据备份及还原

8.系统设定

3、软件操作

由于聚英组态软件实现的功能较多,具体操作方法参考阅读:聚英组态软件使用说明.pdf

十二、常见问题与解决方法

1、搜索不到设备时的解决方法:

①检查硬件指示灯,

以太网黄色灯常亮:代表链路正常。长灭:网线异常。

以太网绿色灯闪烁:检测到数据传输。

②操作软件,使能DHCP服务


③如果以上操作仍旧搜索不到,

请确认当前PC的网段和设备的网段在一个网段下。

禁用PC的其他不用的网卡。

当前PC只有一个唯一的局域网IP。

请用PC确认网线是好用的。

当前软件仅支持ipv4。

④如若仍搜索不到,可对有复位按键的设备进行复位,按住复位键6S,无线LORA方式灯会灭一下,然后正常显示,第一次复位为设备为动态IP,再短接6S复位,此时设备为静态IP;

⑤勾选所有设备


在“基本配置信息”栏内,修改设备IP为静态IP,与电脑所处网段为同一网段,点击“下载参数”,2S后再点击“下载参数”,提示配置成功。


2、当设备能搜索到,修改设备参数,点击“配置参数”无反应时,解决办法:

确认电脑端IP与设备要配置的IP为同一网段下,电脑只接入有线或无线网络,当有线和无线网络都接入时,确认两种网络位于同一网段下,当前网络的路由器的DHCP处于开启状态。




参数

说明

通讯距离

无线LORA最远3000米

通讯频段

470MHz(天线433-510MHZ)可配置433MHZ

扩频因子

7、8、9、10、11、12

默认参数

扩频10,带宽125MHZ,区域号1,地址0

无线速率

0.3kbps~19.2kbps

额定电压

DC 7-40V

功率

20db或30db

电源指示

1路LED指示

通信指示

1LED指示

温度范围

工业级,-40℃~85℃

尺寸

180*94*41mm

重量

330g

默认通讯格式

9600,n,8,1

波特率

2400,4800,9600,19200,38400

软件支持

配套配置软件、控制软件;
支持各家组态软件;
支持Labviewd等
