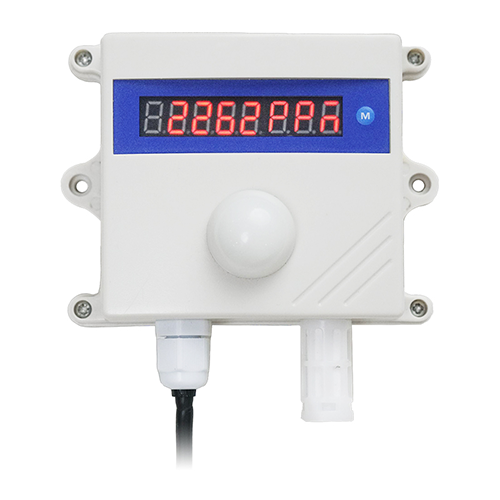

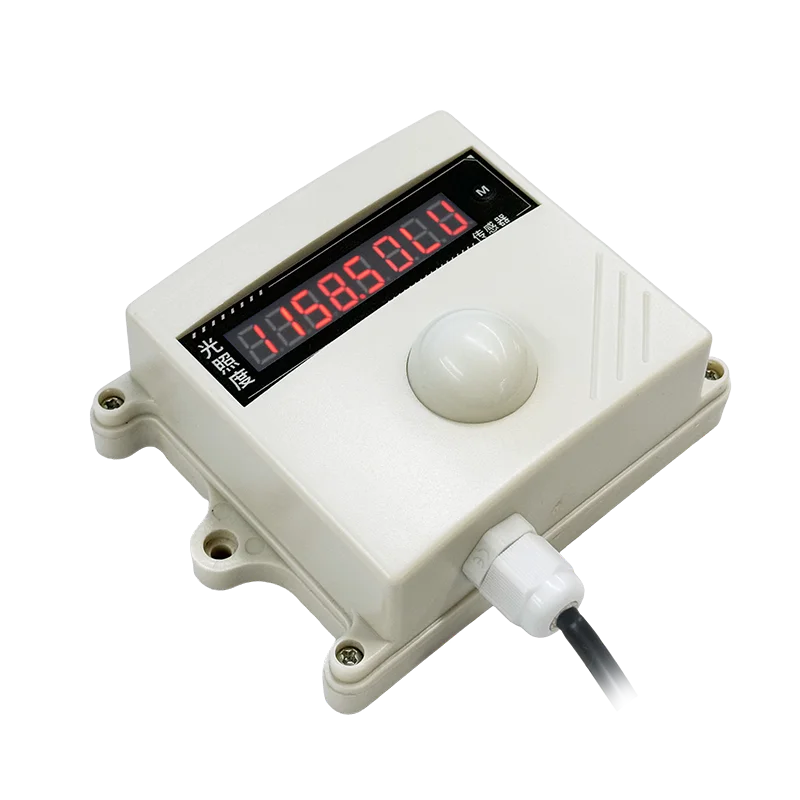

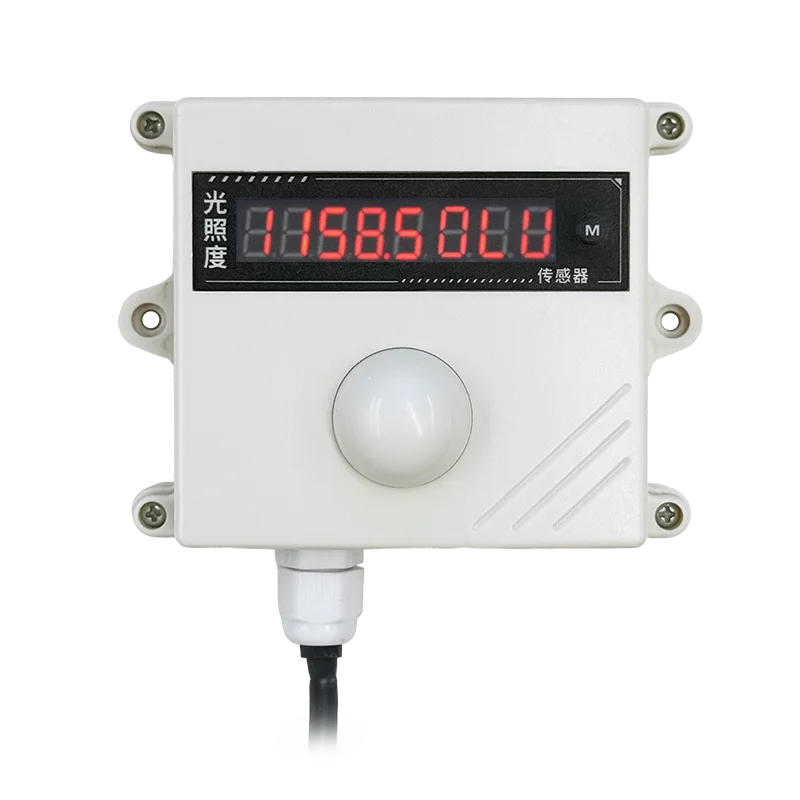

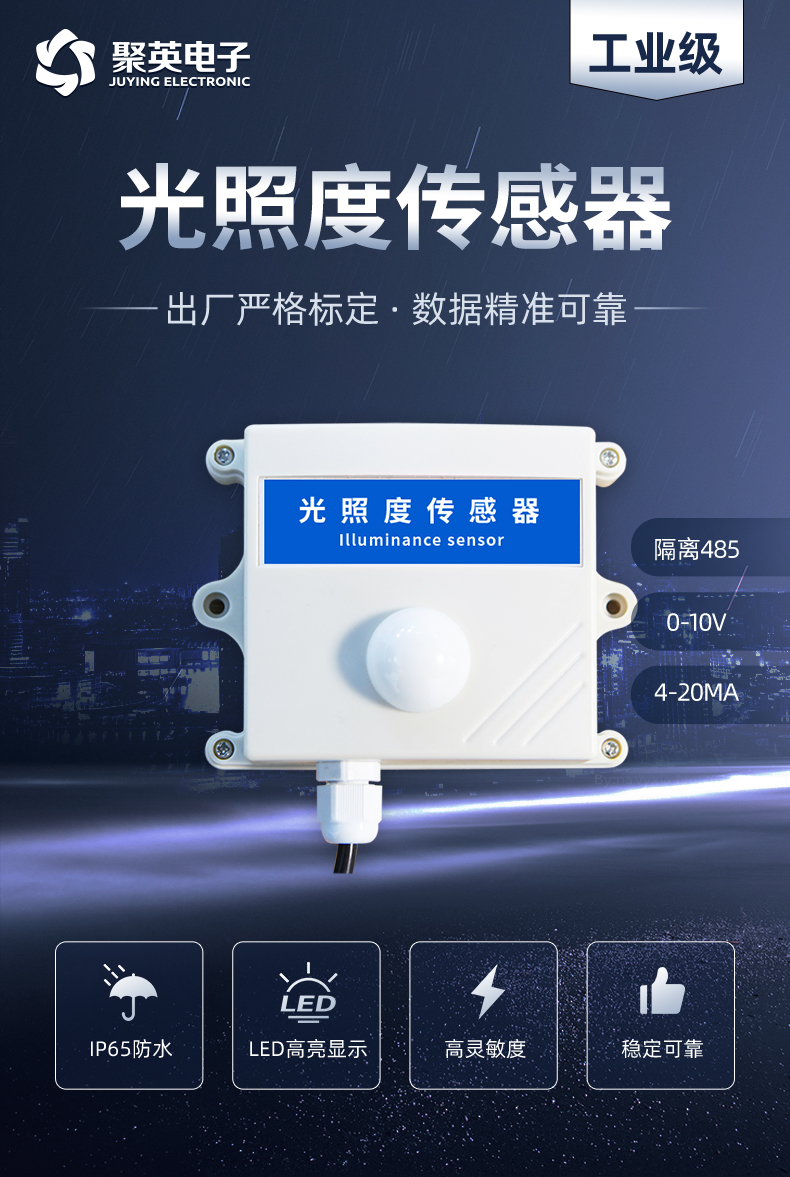

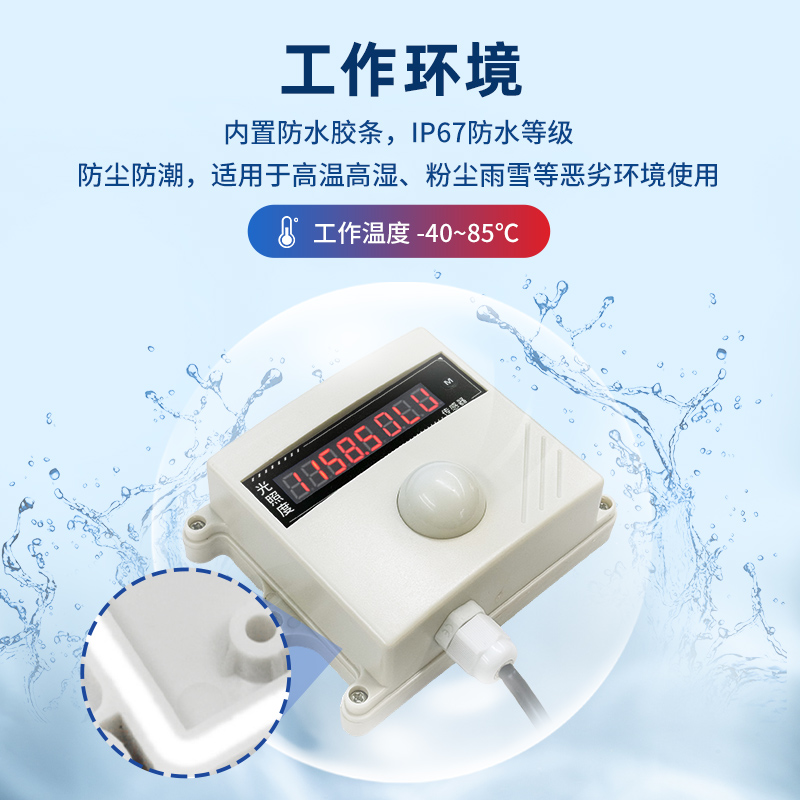

一、产品特点

l DC24V 供电;

l RS485 通讯隔离接口;

l 支持标准 modbus RTU 协议。

二、产品功能

l 光照度采集，量程可设置;

l 量程范围为：0-1000/5000/10000/60000/100000/180000Lux;

l 变送模拟量输出

l 支持波特率：2400,4800,9600,19200,38400。

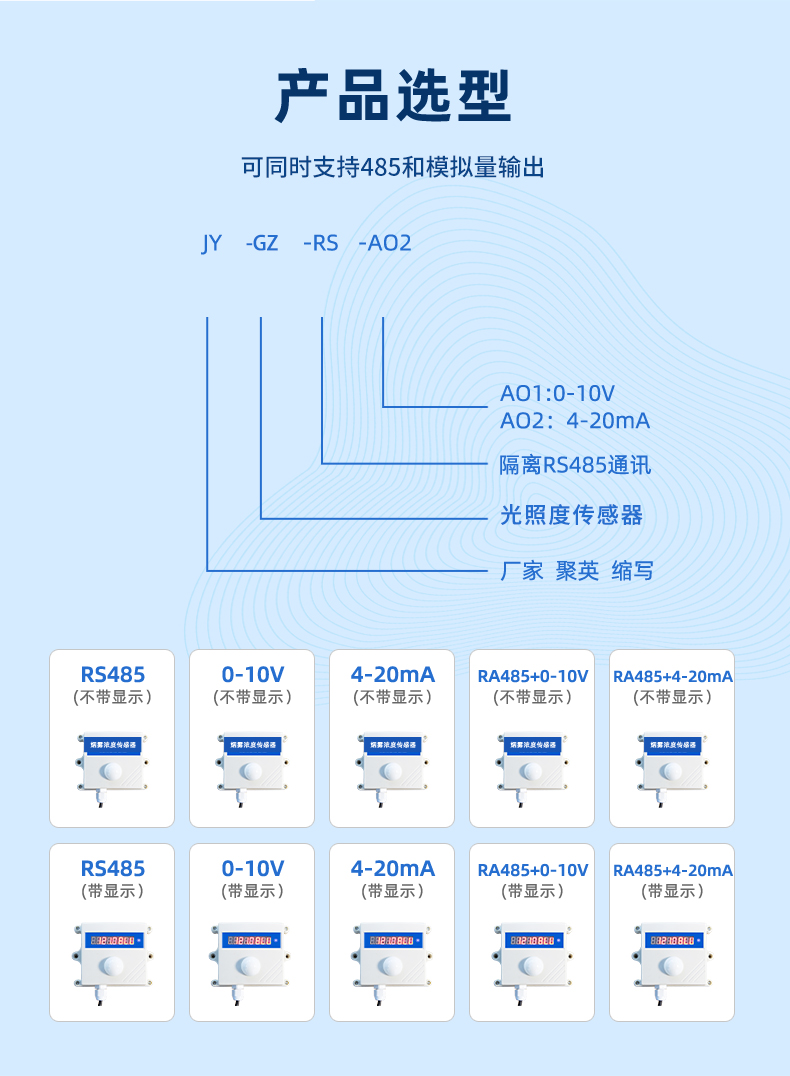

三、产品型号

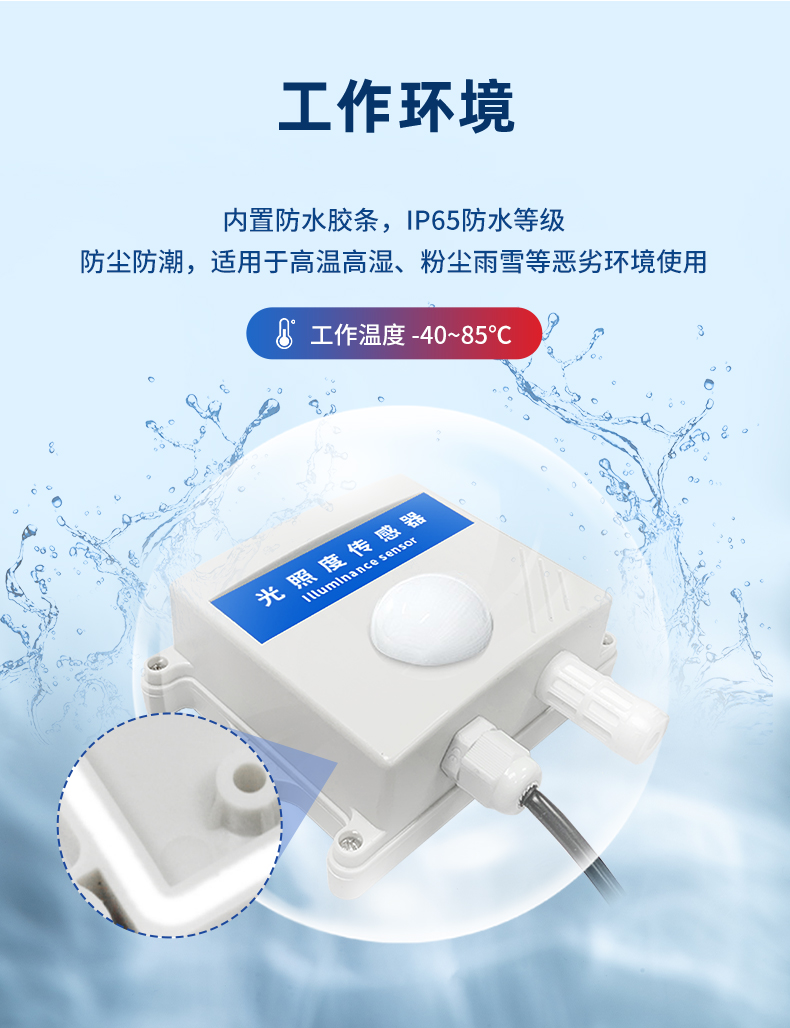

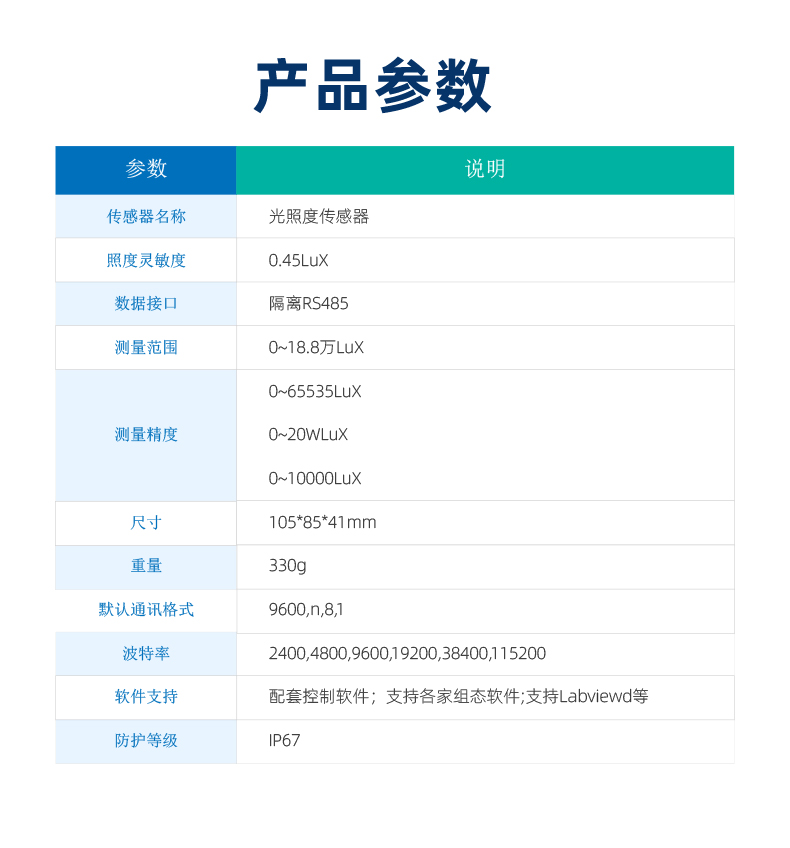

四、主要参数

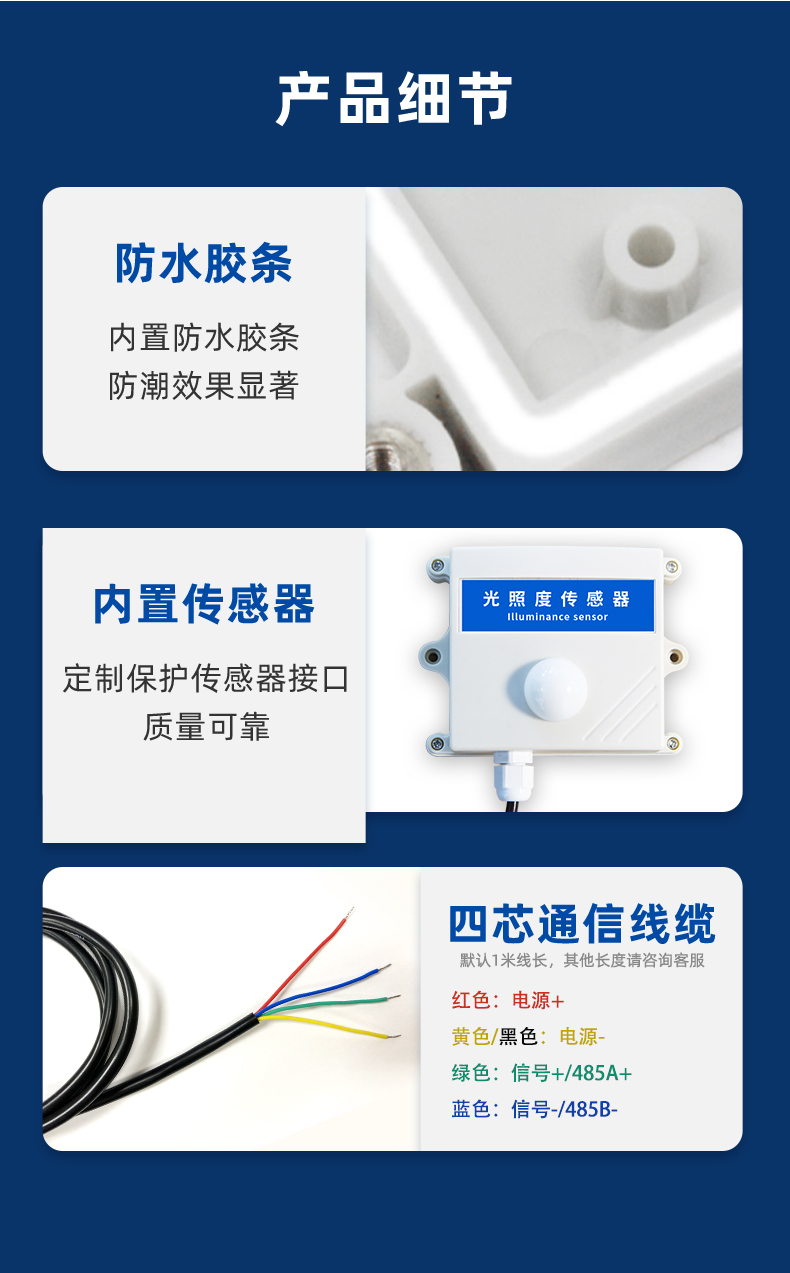

引脚说明

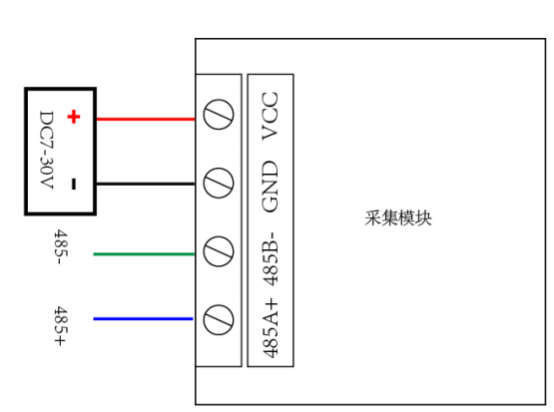

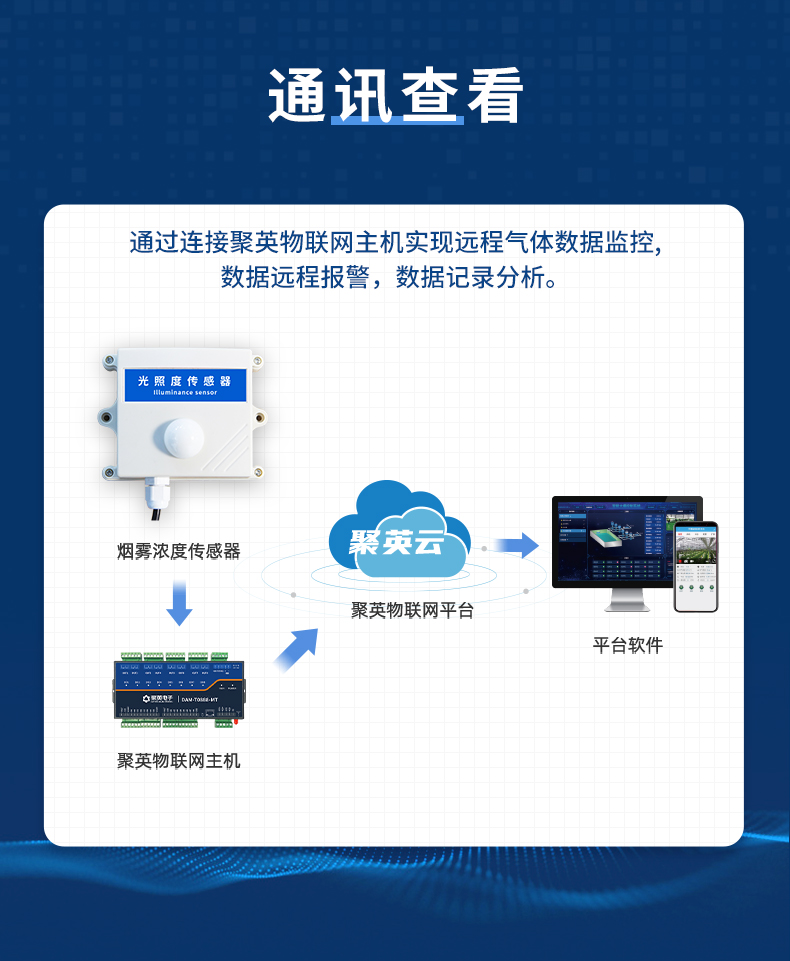

五、通讯接线说明

1、接线方式

2、RS485 级联接线方式

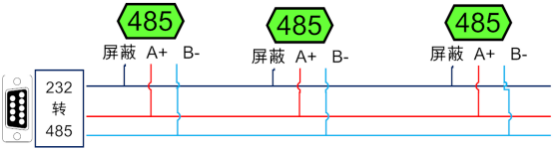

电脑自带的串口一般是 RS232，需要配 232-485 转换器(工业环境建议使用有源带隔离 的转换器)，转换后 RS485 为 A 、B 两线，A 接板上 A 端子，B 接板上 B 端子，485 屏蔽可 以接 GND。若设备比较多建议采用双绞屏蔽线，采用链型网络结构。

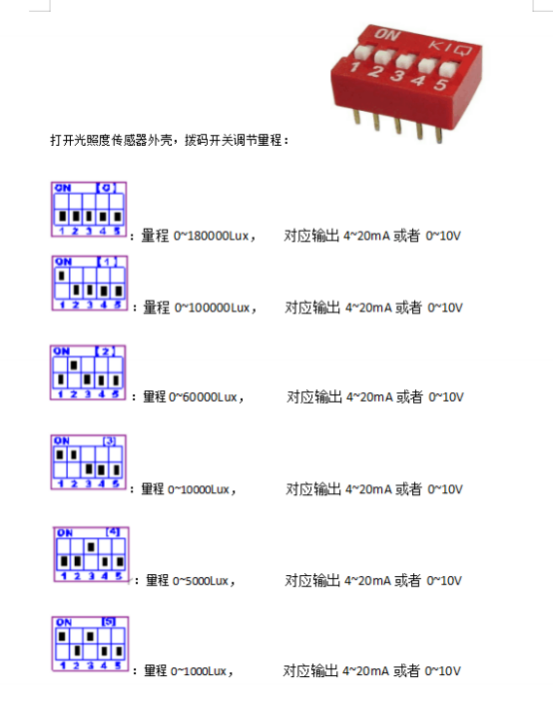

3、量程调整

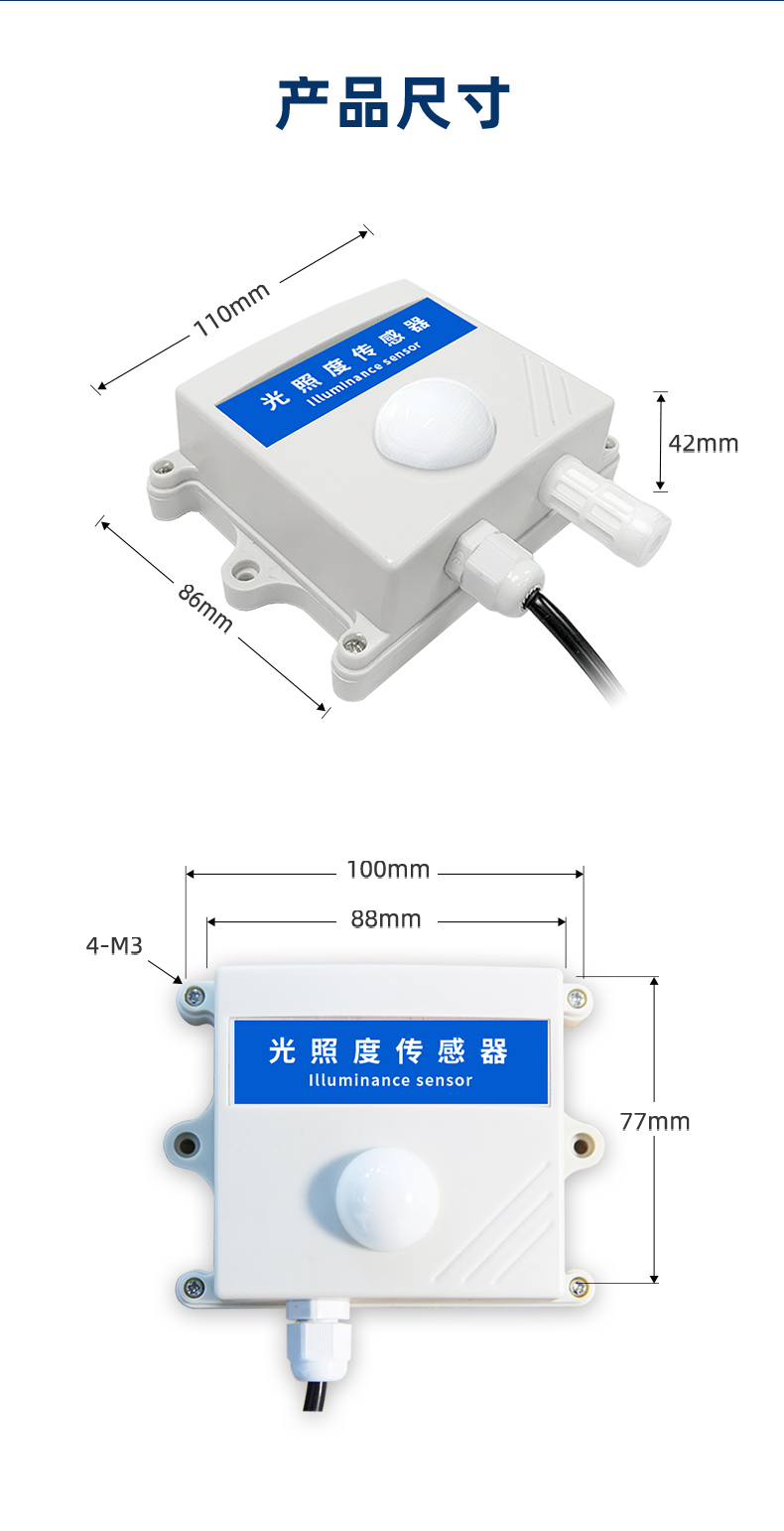

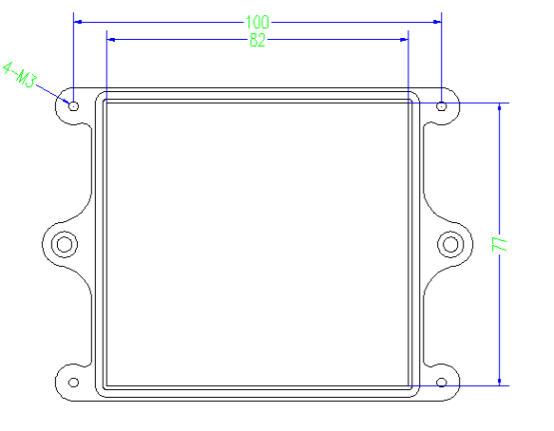

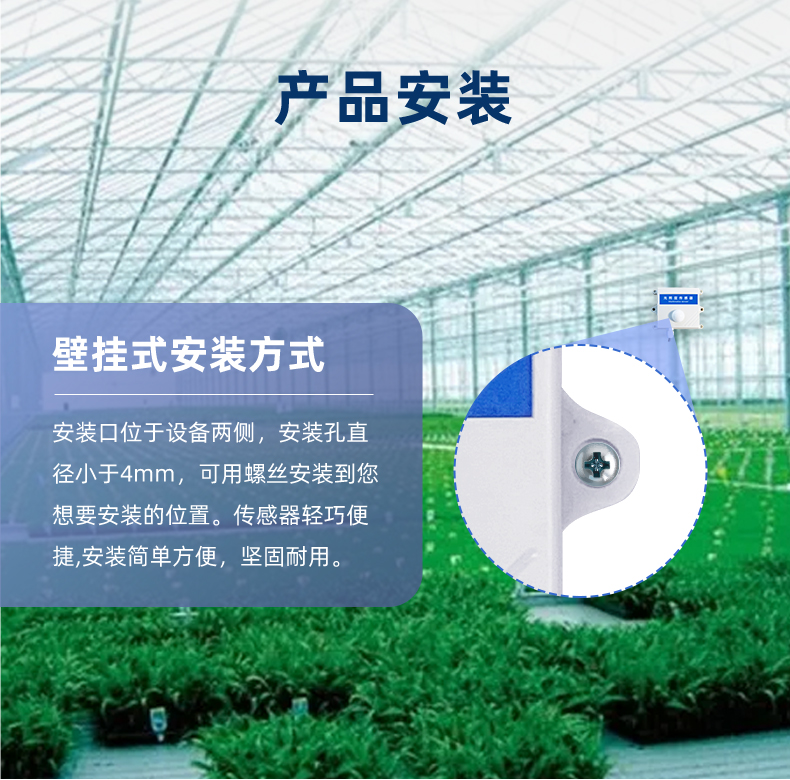

六、尺寸说明

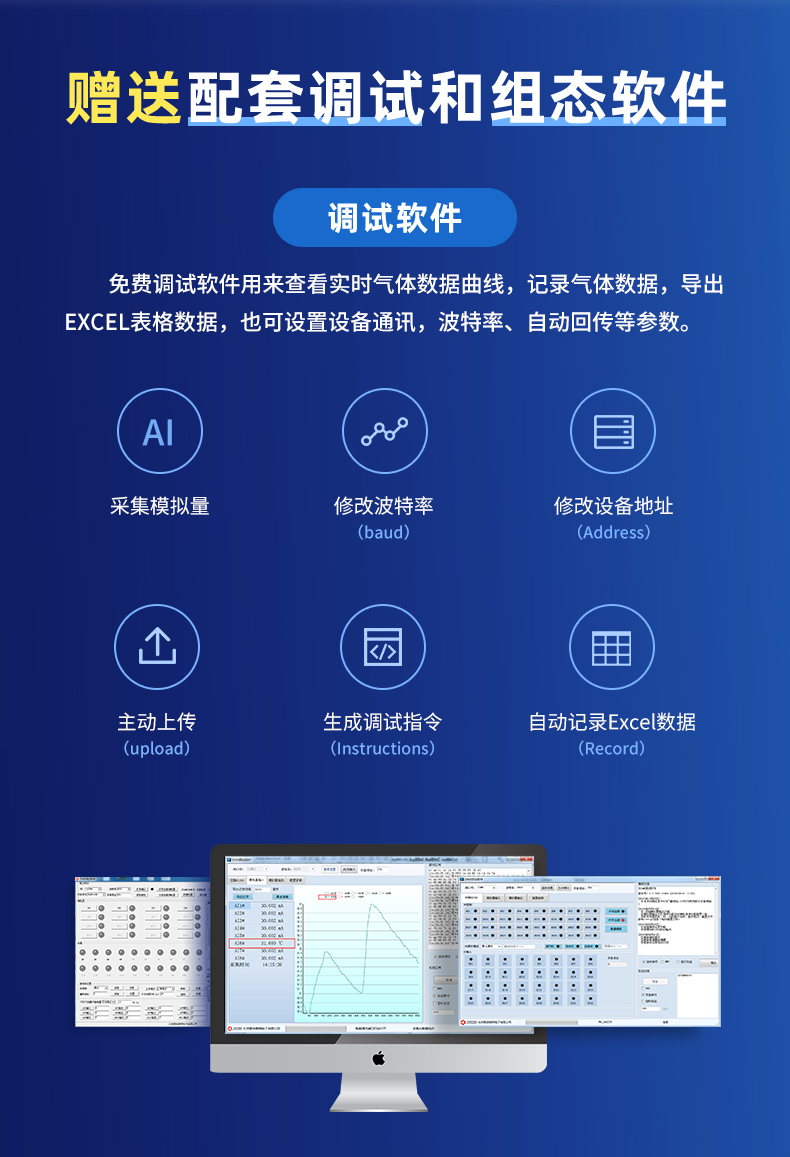

七、测试软件说明

1、软件下载

https://www.juyingele.com/download/DAMSoftware.zip(软件视频教程连接)

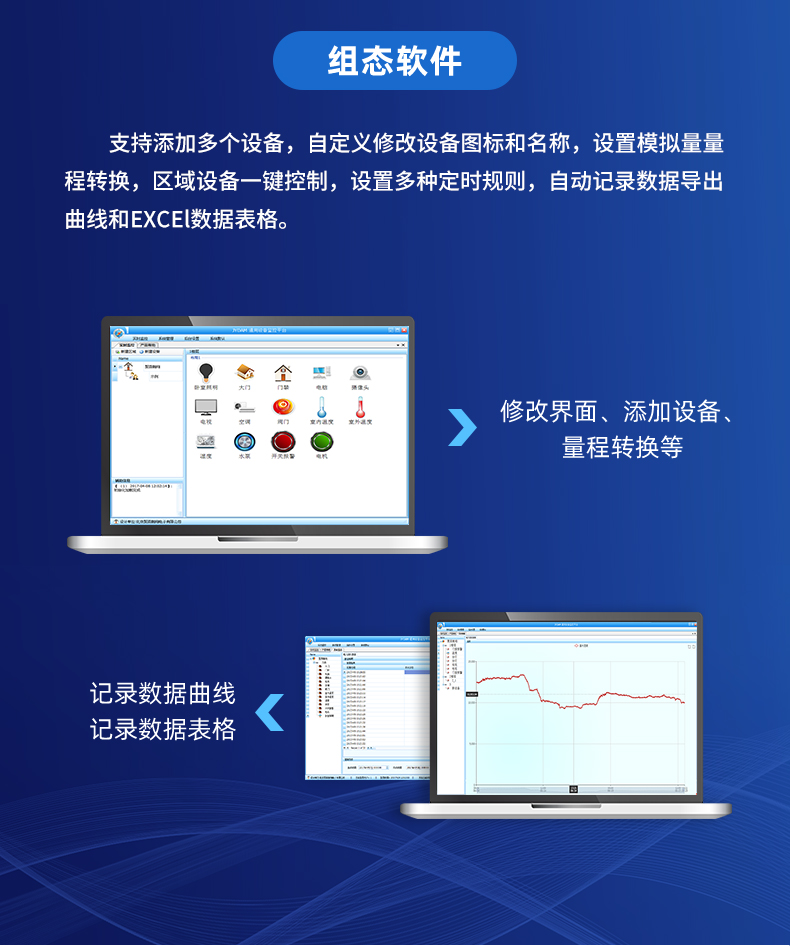

2、软件界面

软件功能

l 继电器状态查询

l 继电器独立控制

l 模拟量读取

l 开关量状态查询

l 调试信息查询

l 工作模式的更改

l 偏移地址的设定

l 继电器整体控制

3、通讯测试

① 选择设备当前串口号，打开串口;

② 选择对应的产品型号;

③ 设备地址修改为 254，点击“读取地址”，软件底部提示“读取成功”，读到的设备地址 为“0”，软件右下方的发送和指令正确，则说明设备与电脑通讯成功。

八、参数设置

1、设备地址

1.1、设备地址的介绍

DAM 系列设备地址默认为 0，使用广播地址为 254 进行通讯，用0 无法通讯。

设备地址=拨码开关地址+偏移地址。

注意：本设备没有拨码开关的设备，所以设备地址=偏移地址。

1.2、设备地址的读取

设备正常通讯后，初始设备地址写入 254，然后点击软件上方“读取地址” 即可读到设备的当前地址。

1.3、偏移地址的设定与读取

点击 DAM 调试软件下方偏移地址后边的“读取”或“设置”来对设备的偏 移地址进行读取或设置。

1.4、波特率的读取与设置

点击下方波特率设置栏的“读取”和“设置”就可以分别读取和设置波特率 和地址，操作后需要重启设备和修改电脑串口设置。

九、开发资料说明

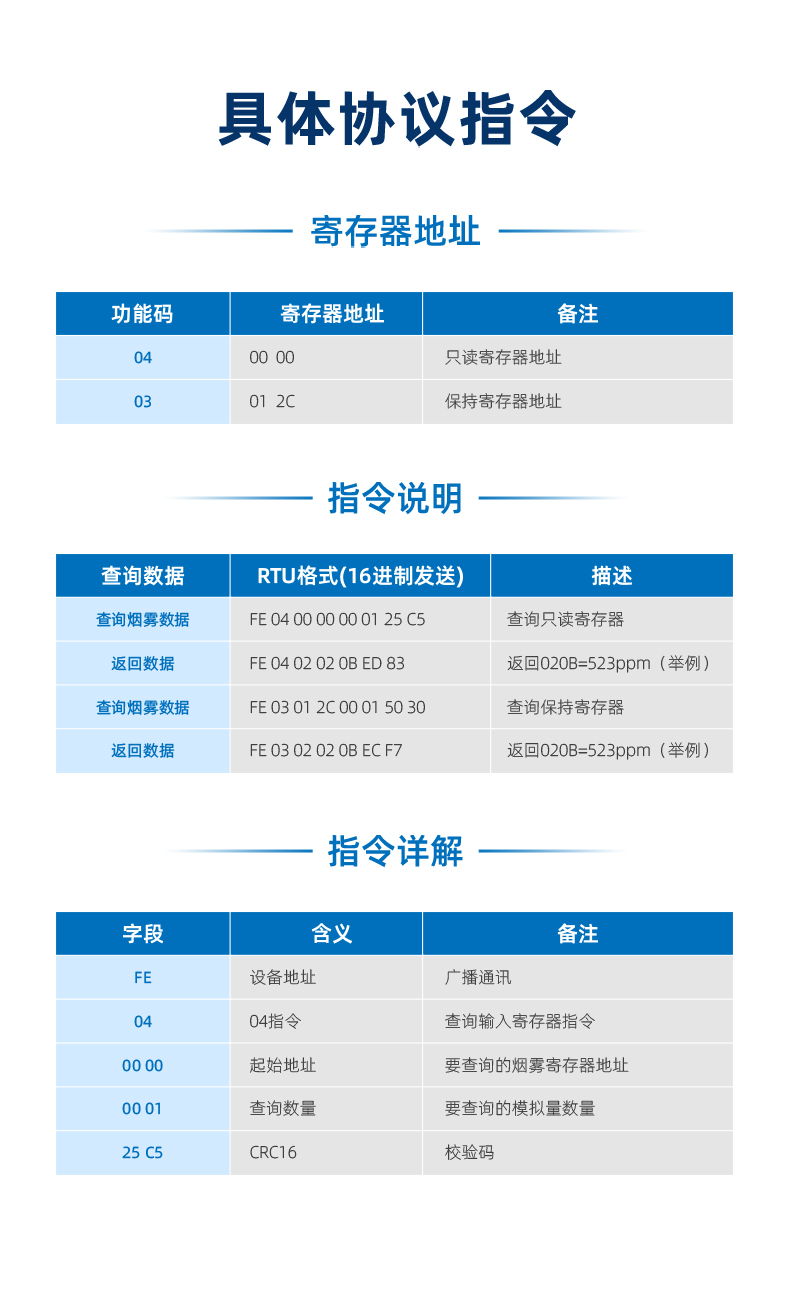

1、通讯协议说明

本产品支持标准 modbus 指令，有关详细的指令生成与解析方式，可根据本文中的寄存 器表结合参考《MODBUS 协议中文版》 即可。

2、Modbus 寄存器说明

线圈寄存器地址表：

波特率数值对应表

3、指令生成说明

应用举例及其说明：本机地址除了拨码开关地址之外，还有默认的 254 为广播地址。

当总线上只有一个设备时，无需关心拨码开关地址，直接使用254 地址即可，当总线上 有多个设备时通过拨码开关选择为不同地址，发送控制指令时通过地址区别。

注意：RS232 总线为 1 对 1 总线，即总线上只能有两个设备，例如电脑与继电器板 卡，只有 485 总线才可以挂载多个设备。

指令生成说明：对于下表中没有的指令，用户可以自己根据 modbus 协议生成，对 于继电器线圈的读写，实际就是对 modbus 寄存器中的线圈寄存器的读写，上文中已经 说明了继电器寄存器的地址，用户只需生成对寄存器操作的读写指令即可。例如读或者 写继电器 1 的状态，实际上是对继电器 1 对应的线圈寄存器 0001 的读写操作。

4、指令列表

5、指令详解

照度查询

查询温度

获取到的数据与实际值之间的关系为：实际值=返回值*0.01 FE040000000265C4

模拟返回信息：

FE 04 04 00 36 D8 00 4E 85

十、常见问题与解决方法

1.板卡供电后无法建立通信，无法控制

首先测试不同波特率是否可以控制，485 接口注意 A+ 、B-线以及屏蔽线，屏蔽线不是 必须，但在通信误码率大的情况下必须接上，即便距离很近也可能出现此类情况。

2.485 总线，挂载了大于 1 个的设备，我以广播地址 254 发送继电器 1 吸和，但并不是所有模块的继电器 1 吸和。

广播地址在总线上只有一个设备时可以使用，大于 1 个设备时请以拨码开关区分地址来 控制，否则会因为模块在通信数据的判断不同步上导致指令无法正确执行。
