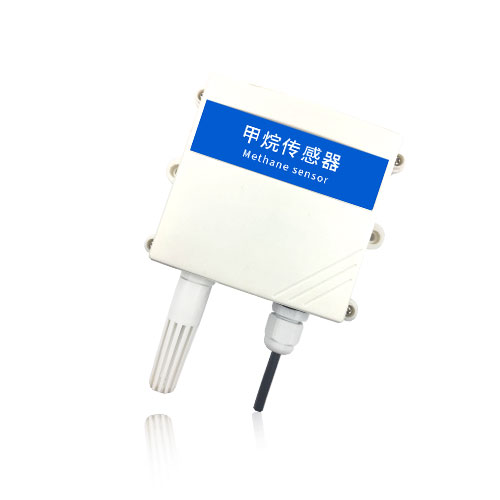

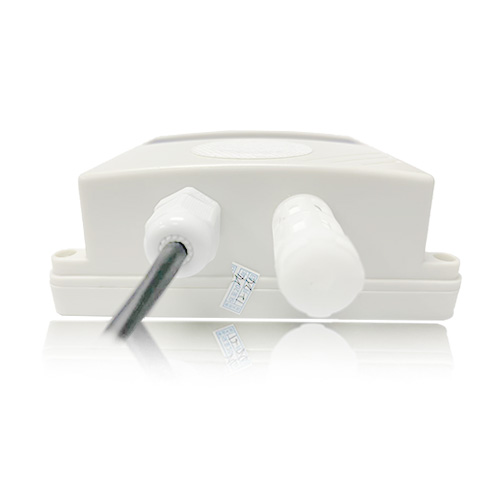

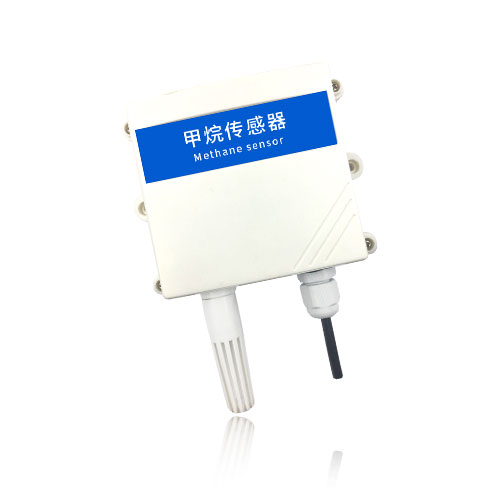

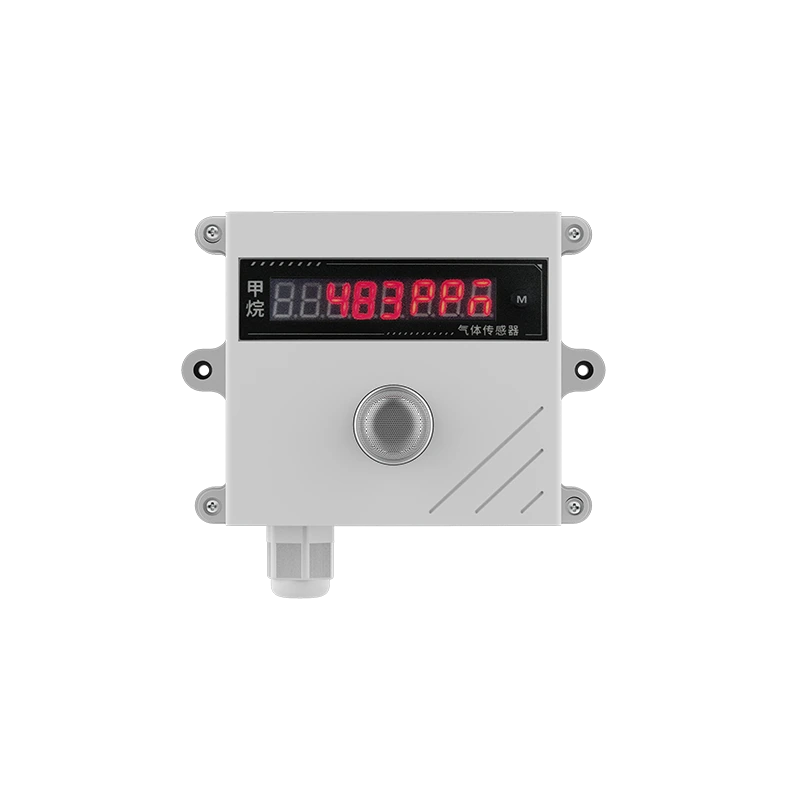

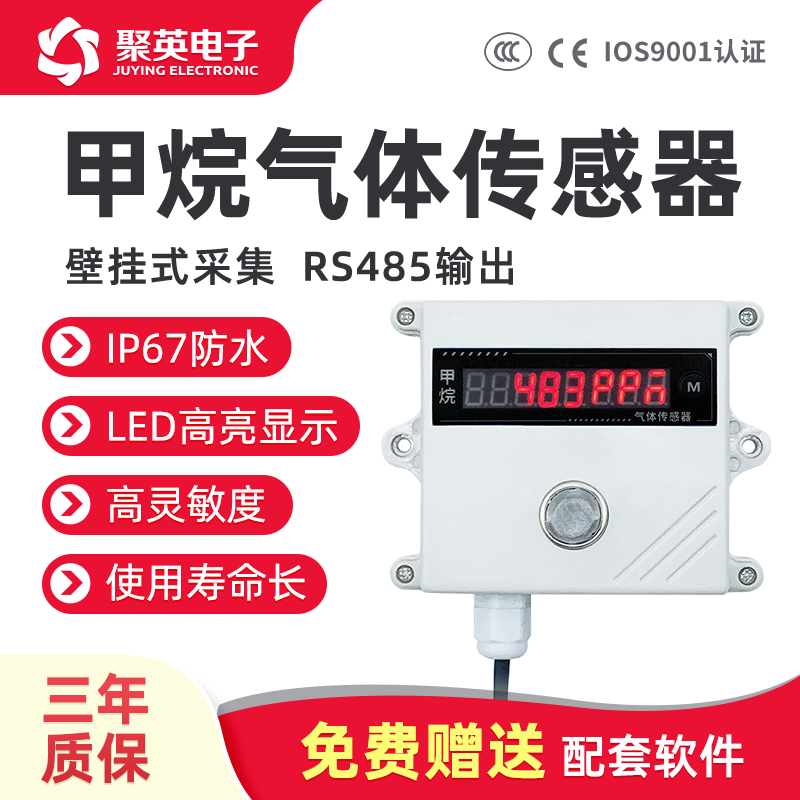

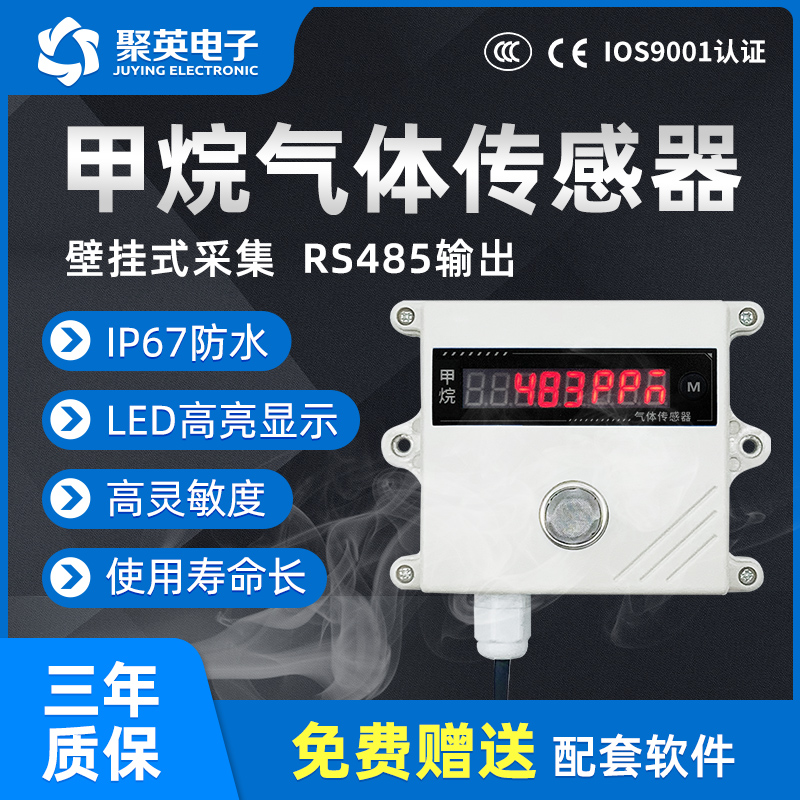

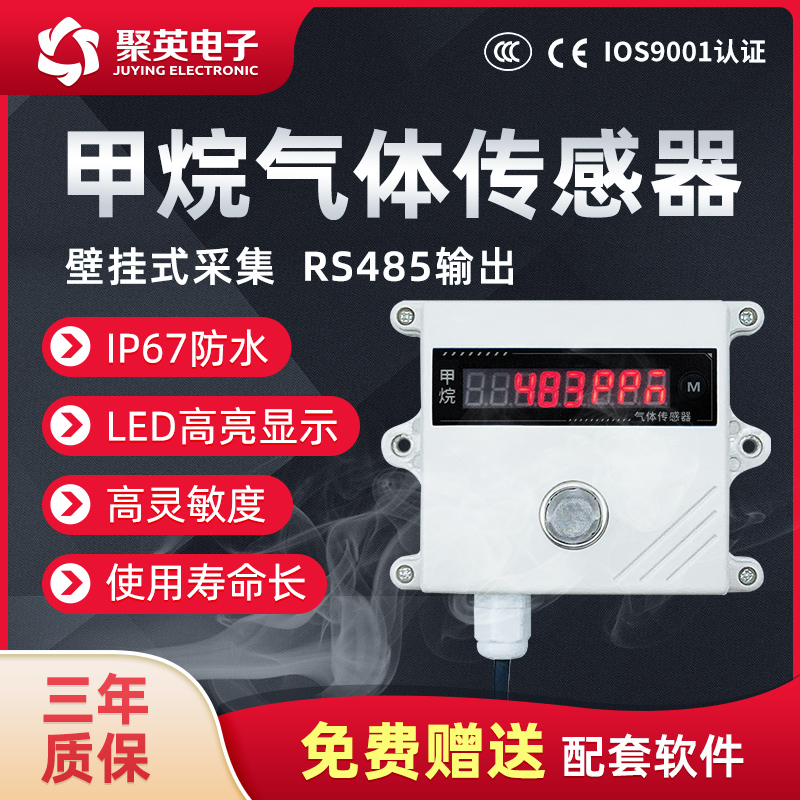

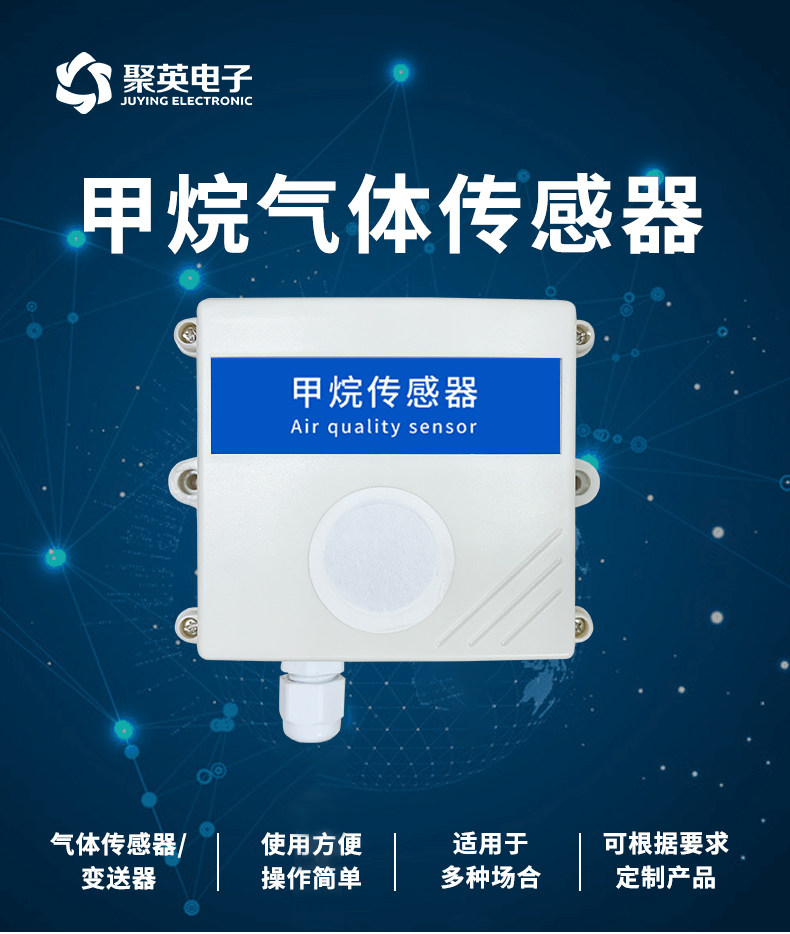

DC24V供电;
RS485通讯隔离接口;
支持标准modbus RTU协议。
甲烷采集;
支持波特率:2400,4800,9600,19200,38400。
型号 | 通讯接口 | 通讯协议 |
甲烷传感器 | RS485 | modbus |

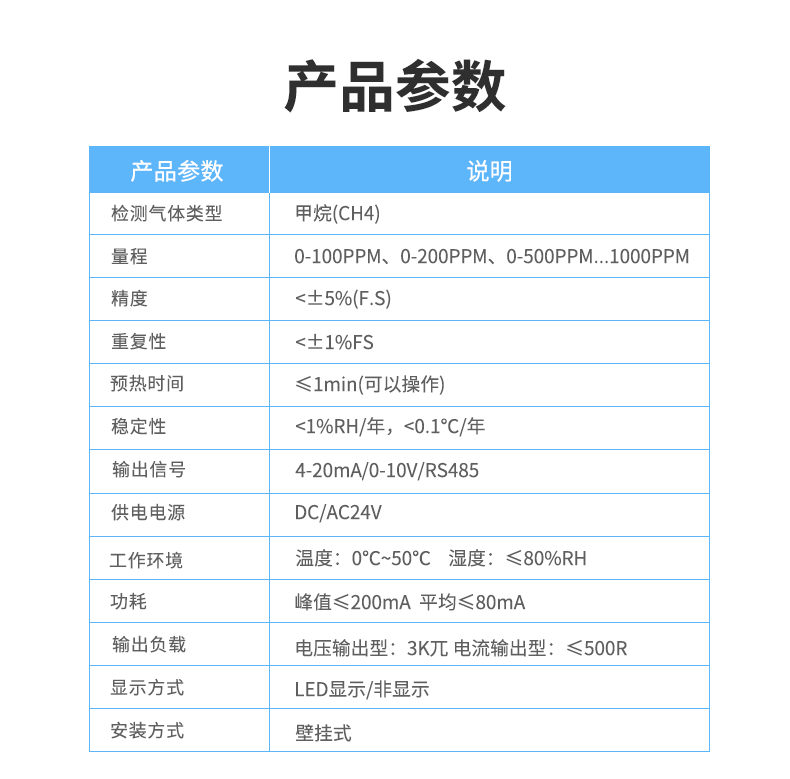

参数 | 说明 |
数据接口 | 隔离RS485 |
额定电压 | DC 24V |
甲烷范围 | 0-500ppm |
湿度精度 | ±5%(F.S) |

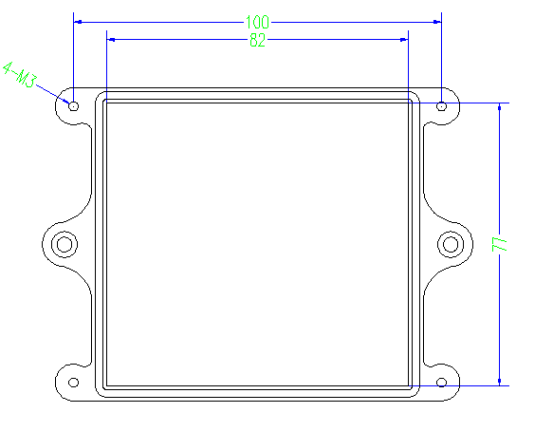

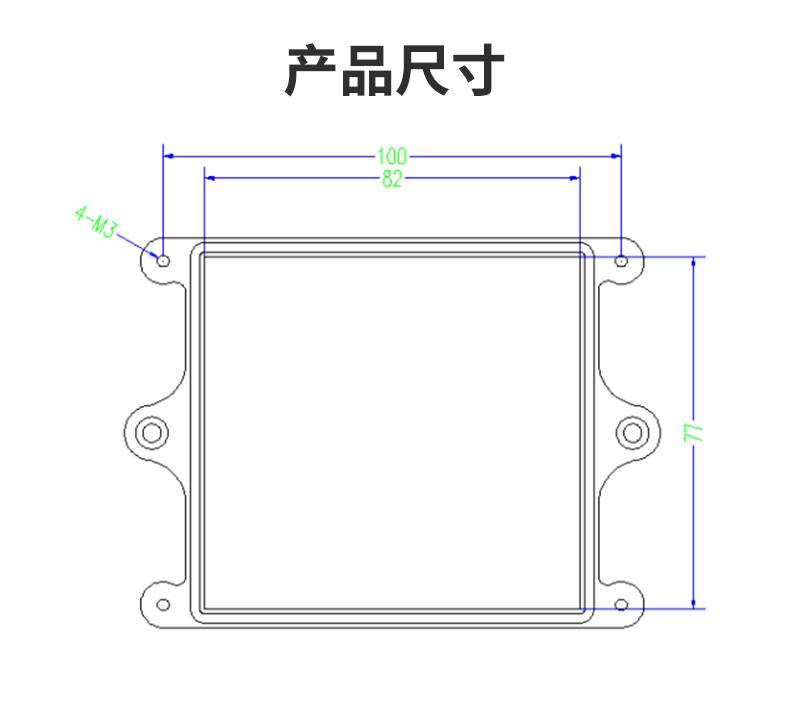

尺寸 | 105*85*41mm |
重量 | 330g |
默认通讯格式 | 9600,n,8,1 |
波特率 | 2400,4800, 9600,19200,38400 |
软件支持 | 配套配置软件、控制软件; |
防护等级 | IP67 |

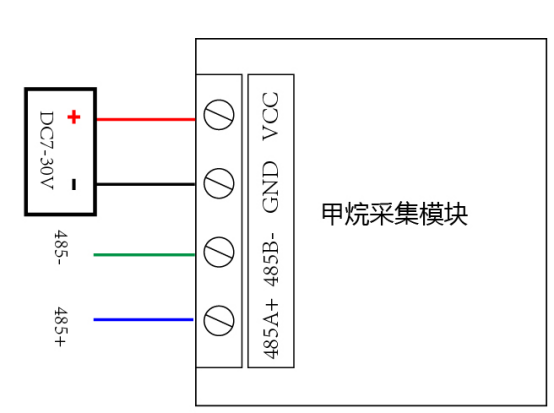

引脚说明
序号 | 引脚 | 说明 |
1 | VCC | 电源正极(红线) |
2 | GND | 电源负极(黑线) |
3 | A+ | RS485 A+(绿线) |
4 | B- | RS485 B-(蓝线) |
http://www.juyingele.com.cn/software/software/聚英翱翔DAM调试软件使用教程.rar(软件视频教程连接)
软件功能
继电器状态查询
继电器独立控制
模拟量读取
开关量状态查询
调试信息查询
工作模式的更改
偏移地址的设定
继电器整体控制
① 选择设备当前串口号,打开串口;
② 选择对应的产品型号;
③ 设备地址修改为254,点击“读取地址”,软件底部提示“读取成功”,读到的设备地址为“0”,软件右下方的发送和指令正确,则说明设备与电脑通讯成功。
1.1、设备地址的介绍
DAM系列设备地址默认为0,使用广播地址为254进行通讯,用0无法通讯。
设备地址=拨码开关地址+偏移地址。
注意:本设备没有拨码开关的设备,所以设备地址=偏移地址。
1.2、设备地址的读取
设备正常通讯后,初始设备地址写入254,然后点击软件上方“读取地址”即可读到设备的当前地址。
1.3、偏移地址的设定与读取
点击DAM调试软件下方偏移地址后边的“读取”或“设置”来对设备的偏移地址进行读取或设置。
1.4、波特率的读取与设置
点击下方波特率设置栏的“读取”和“设置”就可以分别读取和设置波特率和地址,操作后需要重启设备和修改电脑串口设置。
本产品支持标准modbus指令,有关详细的指令生成与解析方式,可根据本文中的寄存器表结合参考《MODBUS协议中文版》 即可。
线圈寄存器地址表:
寄存器名称 | 寄存器地址 | 说明 | |||
模拟量输入 | |||||
甲烷数据 | 模拟量 4号指令 | 0 | 甲烷输入 | ||
配置参数 | |||||
通信波特率 | 保持寄存器 | 3x1000 | 见下表波特率数值对应表,默认为0,支持0-5,该寄存器同时决定RS232和RS485的通信波特率 | ||
设备地址 | 3x1002 | 备用,用户不可写入任何值。 |
波特率数值对应表
数值 | 波特率 |
0 | 9600 |
1 | 2400 |
2 | 4800 |
3 | 9600 |
4 | 19200 |
5 | 38400 |
应用举例及其说明:本机地址除了拨码开关地址之外,还有默认的254为广播地址。当总线上只有一个设备时,无需关心拨码开关地址,直接使用254地址即可,当总线上有多个设备时通过拨码开关选择为不同地址,发送控制指令时通过地址区别。
注意:RS232总线为1对1总线,即总线上只能有两个设备,例如电脑与继电器板卡,只有485总线才可以挂载多个设备。
指令生成说明:对于下表中没有的指令,用户可以自己根据modbus协议生成,对于继电器线圈的读写,实际就是对modbus寄存器中的线圈寄存器的读写,上文中已经说明了继电器寄存器的地址,用户只需生成对寄存器操作的读写指令即可。例如读或者写继电器1的状态,实际上是对继电器1对应的线圈寄存器0001的读写操作。
情景 | RTU格式(16进制发送) |
查询甲烷 | FE040000000125C5 |
返回信息 | FE 04 02 00 00 AD 24 |
甲烷查询
查询甲烷
获取到的数据与实际输入值之间的关系为:实际值=返回值*0.01
FE040000000125C5
字段 | 含义 | 备注 |
FE | 设备地址 | |
04 | 04指令 | 查询输入寄存器指令 |
00 00 | 起始地址 | 要查询的第一路模拟量寄存器地址 |
00 01 | 查询数量 | 要查询的模拟量数量 |
25 C5 | CRC16 |
模拟返回信息:
FE 04 02 00 00 AD 24
字段 | 含义 | 备注 |
FE | 设备地址 | |
04 | 04指令 | 返回指令:如果查询错误,返回0x82 |
02 | 字节数 | 返回状态信息的所有字节数。1+(n-1)/8 |
00(TH) 00(TL) | 查询的AD字 | TH为甲烷高字节,TL 为甲烷低字节 |
AD 24 | CRC16 |
1.板卡供电后无法建立通信,无法控制
首先测试不同波特率是否可以控制,485接口注意A+、B-线以及屏蔽线,屏蔽线不是必须,但在通信误码率大的情况下必须接上,即便距离很近也可能出现此类情况。
2.485总线,挂载了大于1个的设备,我以广播地址254发送继电器1吸和,但并不是所有模块的继电器1吸和。
广播地址在总线上只有一个设备时可以使用,大于1个设备时请以拨码开关区分地址来控制,否则会因为模块在通信数据的判断不同步上导致指令无法正确执行。
型号:C3H8
供电说明:DC7-30V
输出信号:RS485
型号:C4H10
供电说明:DC7-30V
输出信号:RS485
型号:PM2.5
供电说明:DC7-30V
输出信号:RS485
型号:C2H5OH
供电说明:DC7-30V
输出信号:RS485
型号:烟雾
供电说明:DC7-30V
输出信号:RS485
型号:O3
供电说明:DC7-30V
输出信号:RS485
型号:H2
供电说明:DC7-30V
输出信号:RS485
型号:CO
供电说明:DC7-30V
输出信号:RS485
