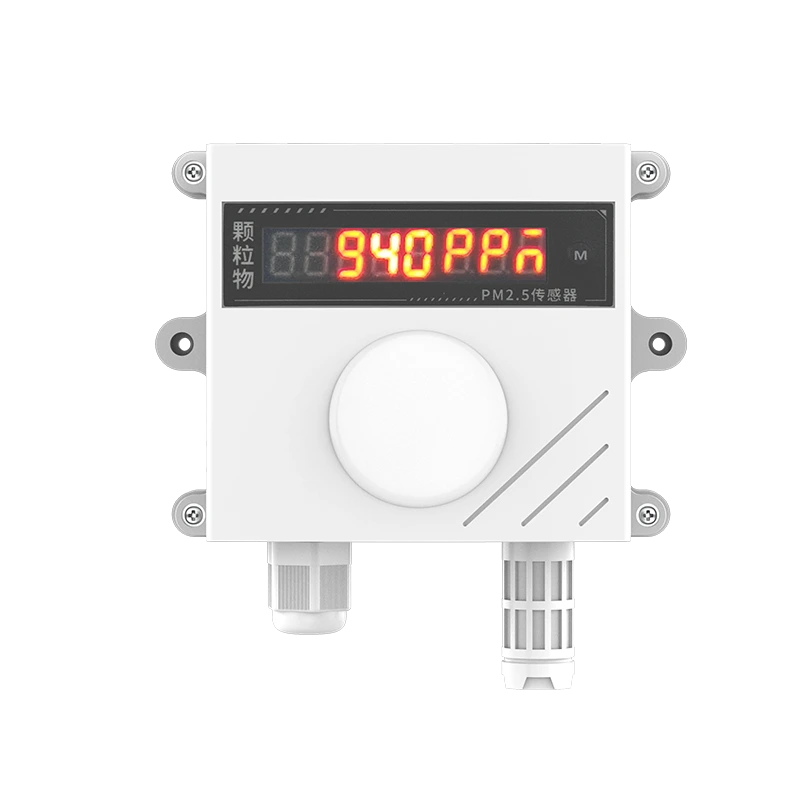

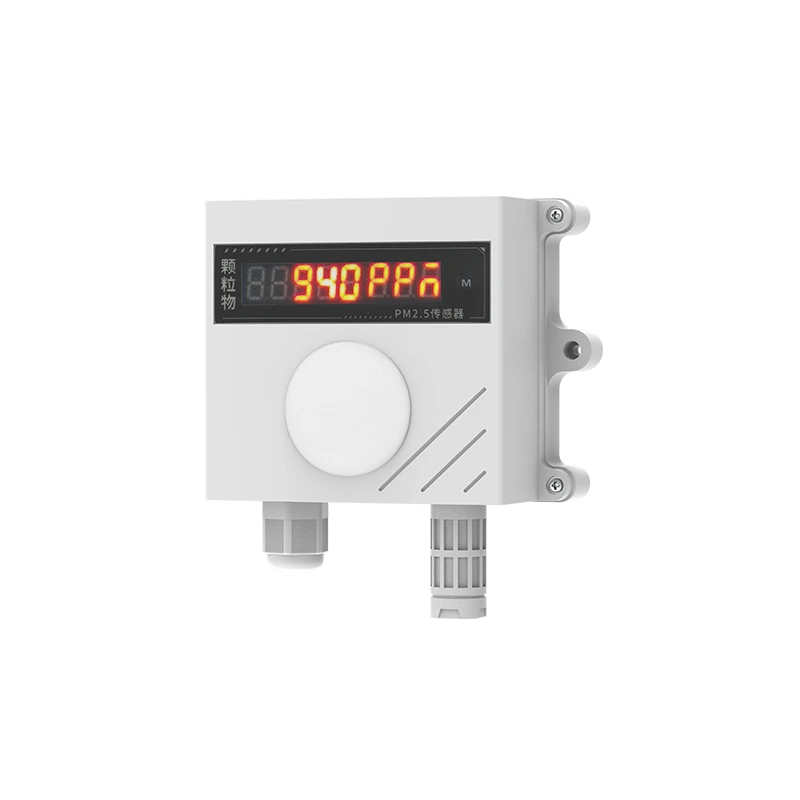

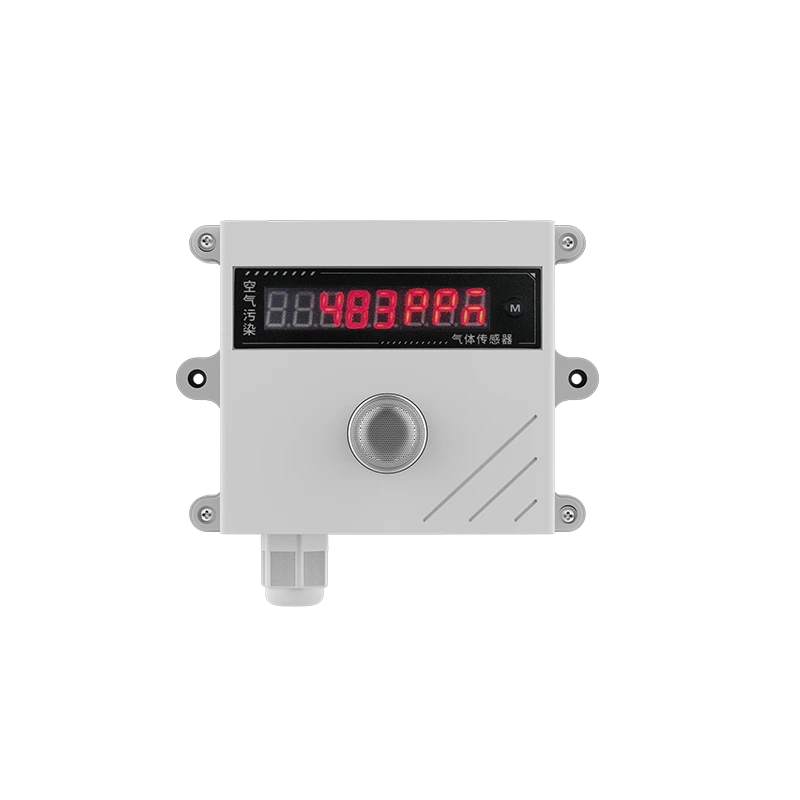

空气质量传感器

IP65防水 | LED高亮显示 | 高灵敏度 | 隔离485

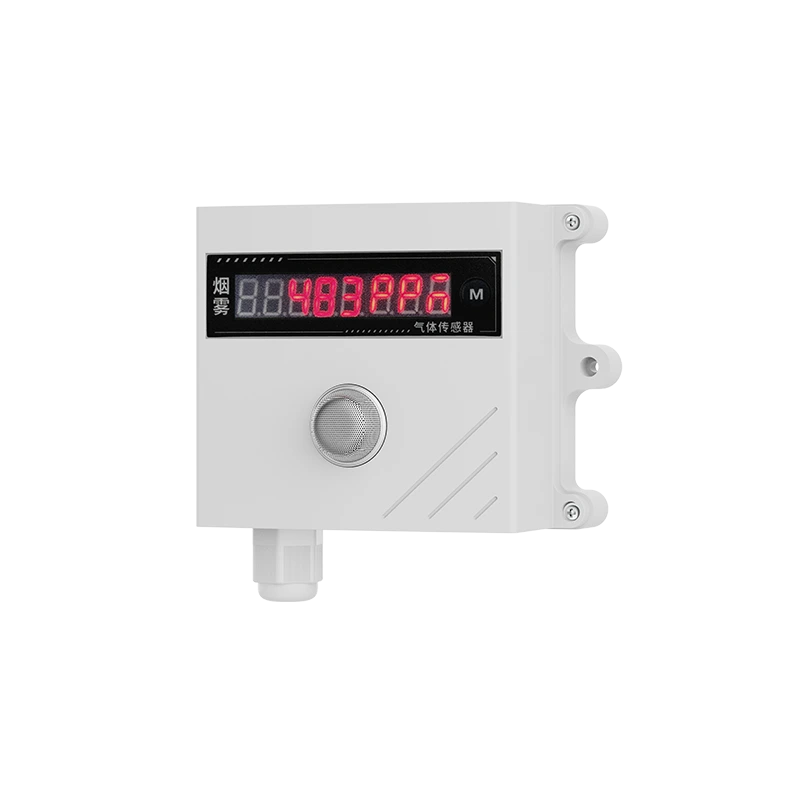

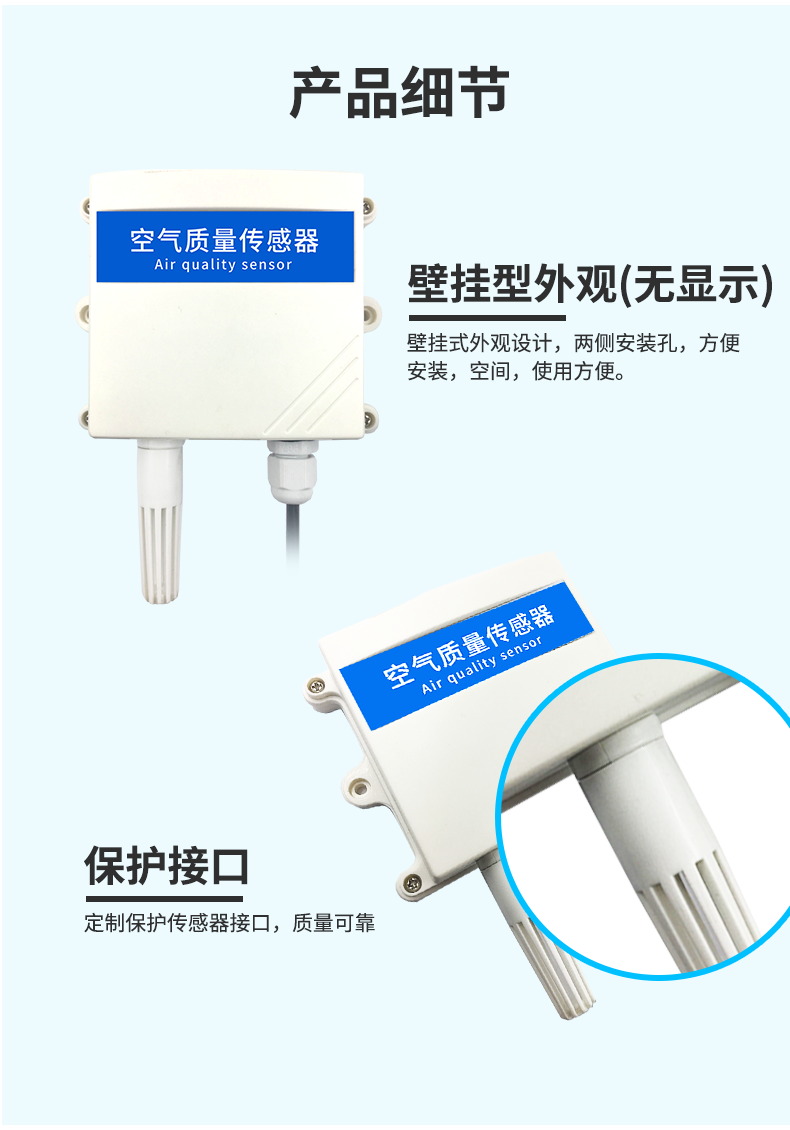

工业级空气质量传感器,内置防水胶条,IP65防水等级防尘防潮,适用于高温高湿、粉尘雨雪等恶劣环境使用,广泛应用于实验室气体检测、实验室气体检测等

型号:PM2.5 供电说明:DC7-30V 输出信号:RS485 测量范围:0-500ug/m3\0-1000ug/m3 通讯协议:Modbus RTU 安装方式:壁挂式

一、产品介绍

1、产品概述

本设备采用是一款激光数字式 PM2.5 传感器。内置激光器和光电 接收组件,采用光散射原理,激光在颗粒物上产生散射光,由光电接收 器件转变为电信号,再通过特定算法计算出 PM2.5 质量浓度。设备还 具有长寿命、高精度、高重复性和高稳定性的特点。

本设备带 LED 数码管实时显示,带有 RS485 隔离通讯接口,带 4-20mA/0-10V 输出接口,能够应用于气象站,工地等检测场景。

2、产品特点

DC7-30V 宽压供电;

RS485 通讯光电隔离;

长寿命、高精度、高重复性、高稳定性;

LED 数码管实时显示;

检测数值稳定准确;

产品一致性好。

3 、产品功能

☆0~1000ug/m3 范围检测;

☆支持 RS485 通讯;

☆支持标准 Modbus RTU 协议;

☆支持 4-20mA 或 0-10V 信号输出;

☆0-255 设备地址可通过软件设置;

☆支持波特率:2400,4800,9600,19200,38400,115200(默认 9600)。

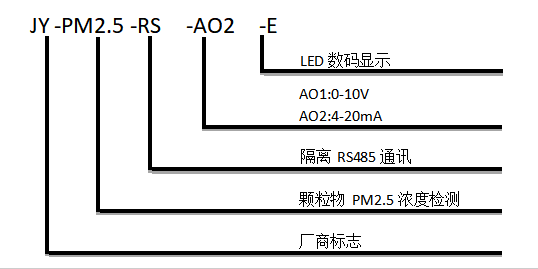

4、型号说明

空气质量传感器型号说明

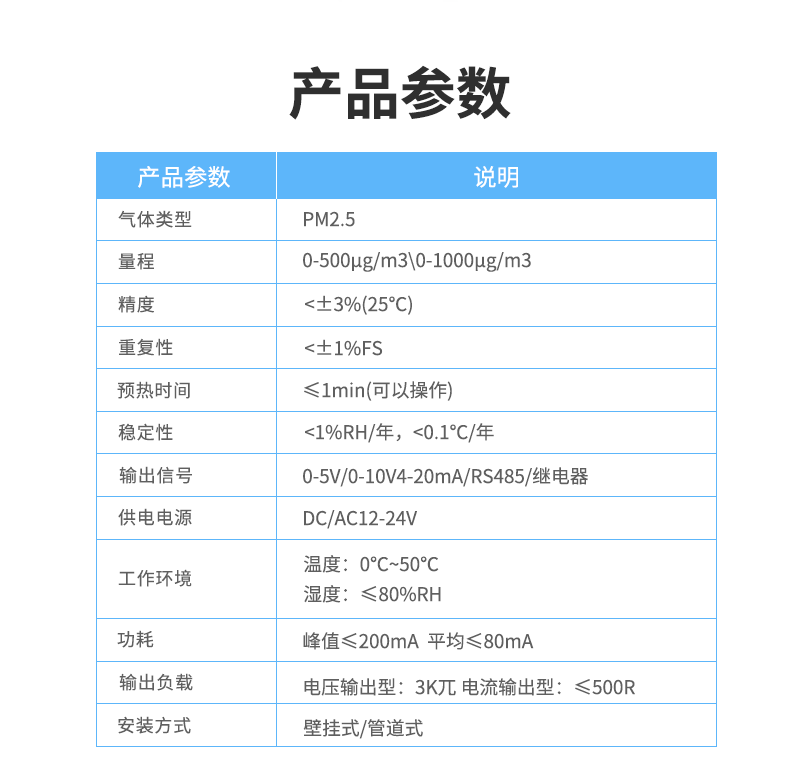

二、主要参数

参数

说明

检测颗粒

PM2.5

供电范围

7-30VDC 直流供电(模拟输出需要≥12V)

数据接口

RS485、4-20mA、0-10V

功耗

24V 75mA 1.8W

测量范围

0~1000ug/m3

测量精度

± 10%

分辨率

1ug/m3

工作环境

温度 -20~70℃ 湿度 0~90%RH

粒径分辨率

0.3um

默认通讯格式

9600,n,8,1

波特率

2400,4800,9600,19200,38400,115200

模拟量输出

4-20mA 对应0~1000ug/m3 0-10V 对应0~1000ug/m

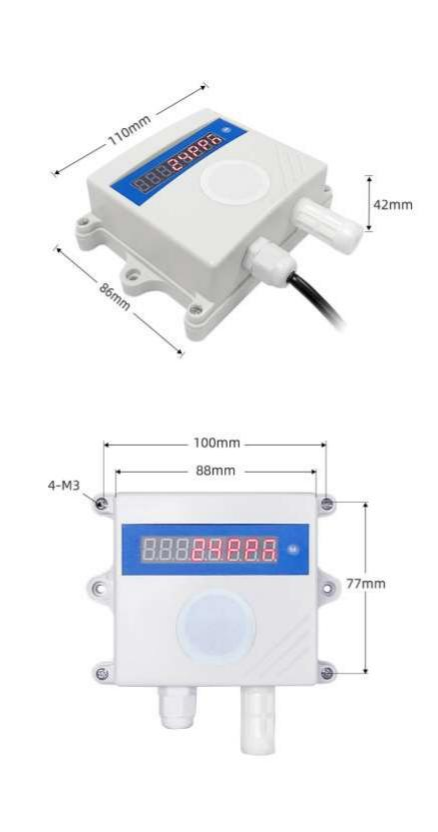

尺寸

86mm*110mm*42mm

重量

170g

三、接口说明

1 、RS485 接线

空气质量传感器型号说明

供电正

供电负

485A+

485B-

红色

黑色/黄色

绿色

蓝色

2 、4-20mA/0-10V 接线


供电正

供电负

信号输出

信号负

红色

黑色/黄色

绿色

蓝色

四、通讯接线说明

1 、RS485 级联接线方式


电脑自带的串口一般是 RS232,需要配 232-485 转换器(工业环境 建议使用有源带隔离的转换器),转换后 RS485 为 A 、B 两线,A 接 板上 A 端子,B 接板上 B 端子,485 屏蔽可以接隔离地。

若设备比较多建议采用双绞屏蔽线,采用链型网络结构,在 485 总线的头尾两端的信号线 AB 之间各并联一个 120R 电阻。

2、模拟量接线方式


五、开发资料说明

1 、通讯协议说明

本产品支持标准 modbus 指令,有关详细的指令生成与解析方式,可根据本文中的寄存 器表结合参考《MODBUS 协议中文版》 即可。

Modbus 协议说明书下载链接地址:

http://www.juyingele.com.cn/software/software/Modbus%20POL  软件及使用教程.rar

2 、Modbus 寄存器说明

寄存器地址表:

寄存器名称

支持指令码

寄存器地址

说明

模拟量数据

PM2.5

04:只读寄存器

0

uint16_t 类型

数据返回为 020B 即为 523ppm

PM2.5

03:保持寄存器

300

配置参数

通信波特率

06:写寄存器指令

1000

见下表波特率数值对应表,默认为 0 支持 0-5

偏移地址

1002

设备地址=偏移地址+拨码开关地址

备注:

①:对 Modbus 的定义说明为准。

PLC 例程下载地址:

https://www.juyingele.com.cn/zlxz/danziliao/1226.html

第三方组态(MCGS/组态王/力控/WINCC/威纶通)例程下载地址:

http://www.juyingele.com.cn/software/software/第三方组态例程.rar

②:波特率及校验位

串口 1 保持寄存器地址 1000

字节位数

定义

说明

Bit0~Bit7

波特率

0 9600

1 2400

2 4800

3 9600

4 19200

5 38400

6 115200

7 57600

8 56000

9 14400

10 1200

Bit8~Bit9

奇偶校验

0:无校验

1:偶校验(Even)

2:奇校验(Odd)

Bit10~Bit11

停止位

0:停止位 1

1:停止位 2

2:停止位 1.5

3 、指令列表

查询数据

RTU 格式(16 进制发送)

描述

查询数据

FE 04 00 00 00 01 25 C5

查询 0 寄存器

返回数据

FE 04 02 02 0BED 83

返回 020B=523ug/m3(举例)


查询数据

FE 03 01 2C 00 01 50 30

查询 300 寄存器

返回数据

FE 03 02 02 0BECF7

返回 020B=523ug/m3(举例)


修改地址

RTU 格式(16 进制发送)

描述

查询地址

FE 04 03 E8 00 01 A5 B5

查询当前地址

返回数据

FE 04 02 00 02 2CE5

当前地址为 02(举例)


修改地址

FE 06 03 EA 00 02 3DB4

修改地址为 02(举例)

返回数据

FE 06 03 EA 00 02 3DB4

已修改为 02

4 、指令详解

PM2.5 查询

获取到的数据与实际值之间的关系为:实际值=返回值 FE 04 00 00 00 01 25 C5

字段

含义

备注

FE

设备地址

广播通讯

04

04 指令

查询输入寄存器指令

00 00

起始地址

要查询的 PM2.5 寄存器地址

00 01

查询数量

要查询的模拟量数量

25 C5

CRC16

校验码

模拟返回信息:

FE 04 02 02 0BED 83

字段

含义

备注

FE

设备地址

广播通讯

04

04 指令

返回指令:如果查询错误,返回 0x82

02

字节数

返回状态信息的所有字节数。1+(n-1)/8

02 0B

查询的 AD

数值=0x020B = 523ug/m3

ED 83

CRC16

校验码

修改地址

FE 06 03 EA 00 02 3DB4

字段

含义

备注

FE

设备地址

广播通讯

06

06 指令

写寄存器指令

03 EA

起始地址

修改 PM2.5 地址的寄存器地址

00 02

设置地址

要设置的地址

3D B4

CRC16

校验码

返回信息:

FE 06 03 EA 00 02 3DB4

字段

含义

备注

FE

设备地址

广播通讯

06

06 指令

写寄存器指令

03 EA

起始地址

修改 PM2.5 地址的寄存器地址

00 02

设置地址

要设置的地址

3D B4

CRC16

校验码

六、测试软件说明

1 、软件下载

软件下载链接地址:http://www.juyingele.com.cn/software/software/聚英翱翔 DAM 调试软件使用教程.rar

2 、软件界面

JYDAM 调试软件:


通讯测试

① 选择设备当前串口号;

② 选择默认波特率 9600;

③ 打开端口:

④ 右侧有接收指令,即通讯成功。

3、模拟量数据输入说明

① 选择模拟量输入;

② 下方可以直接查看数据大小和实时曲线。


七、参数及工作模式配置

1 、设备地址

1.1 、设备地址的介绍

DAM 系列设备地址默认为 1,使用广播地址为 254 进行通讯,用0 无法通讯。

设备地址=偏移地址。

1.2 、设备地址的读取

设备正常通讯后,初始设备地址写入 254,然后点击软件上方“配置参数 ” 即可读到设备的当前地址。


1.3 、偏移地址的设定与读取

点击 JYDAM 调试软件下方偏移地址后边的“读取”或“设置”来对设备的 偏移地址进行读取或设置。

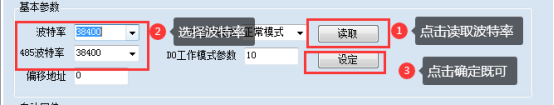

2 、波特率的读取与设置

点击下方波特率设置栏的“读取”和“设置”就可以分别读取和设置波特率 和地址,操作后需要重启设备和修改电脑串口设置。

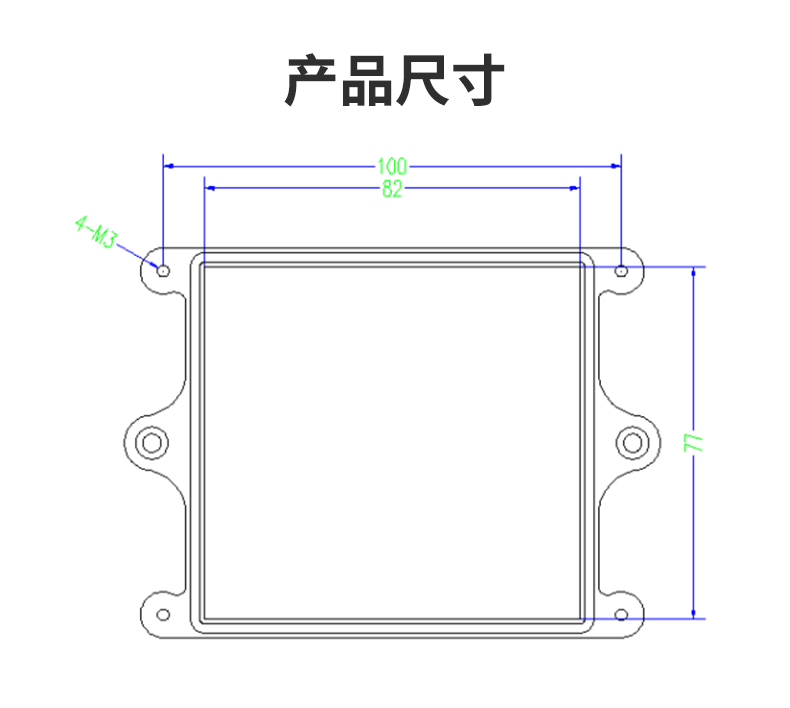

八、安装尺寸

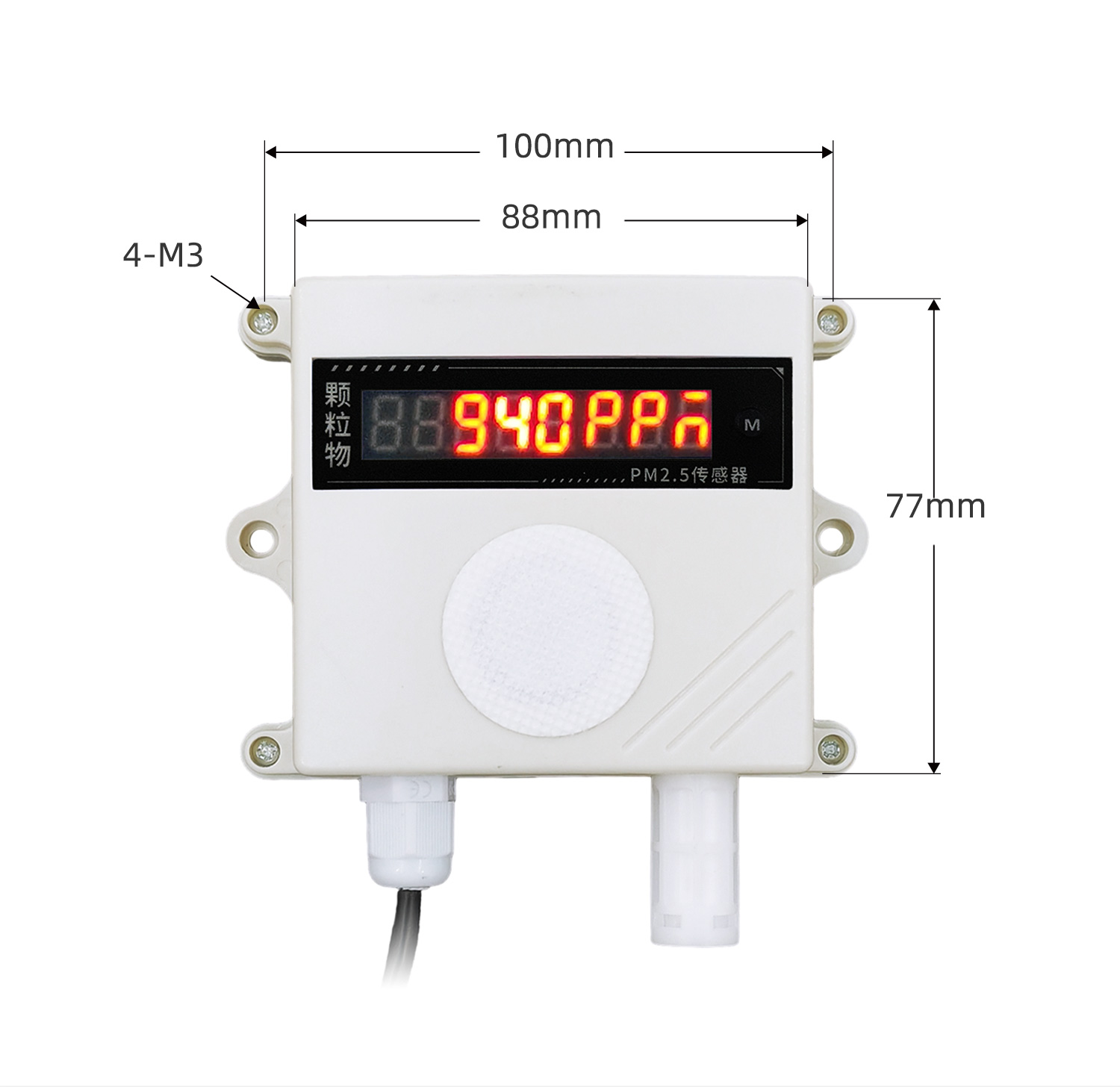

空气质量传感器安装尺寸

九、常见问题与解决方法

(1)485 设备与上位机不能通讯

答:检查接线是否错误,可使用广播地址 254 通讯尝试。

(2)模拟量输出设备与显示差异较大

答:确认数据换算关系,一般 4mA 对应 0 ,20mA 对应上限。

(3)变送器输出数据跳动

答:传感器与采集器之间距离过长,造成信号紊乱。

(4)模拟量输出达不到最大值

答:测量传感器端电压是否大于 12V,且信号线不要太长。

(5)通电有较大数值,实际无气体

答:设备传感器需要进行预热,通电 5 分钟以上既可。


空气质量传感器参数
空气质量传感器尺寸


空气质量传感器相关资料下载
空气质量传感器说明书 空气质量传感器说明书
测试软件 DAM调试软件
JYDAM调试软件
应用软件 聚英组态软件
协议说明 协议说明
参考源码 参考源码
