485HUB-4 485中继器

隔离485 | 反接保护 | 防浪涌

供电宽电压设计 DC 7-12V;尺寸小,通讯快捷;通讯1对4数据传输;全隔离设计,抗干扰能力强;内置485芯片,工作温度-45-80℃;波特率支持2400,4800,9600,19200,38400,57600,115200

型号:485HUB-4 输入接口:RS232/RS485/TTL/USB 输出接口:RS485 供电说明:DC7-12V



485中继器特点


  ◆供电宽电压设计 DC 7-12V;

  ◆ 尺寸小,通讯快捷;

  ◆ 通讯1对4数据传输;

  ◆ 全隔离设计,抗干扰能力强;

  ◆ 内置485芯片,工作温度-45-80℃;

  ◆ 波特率支持2400,4800,9600,19200,38400,57600,115200。

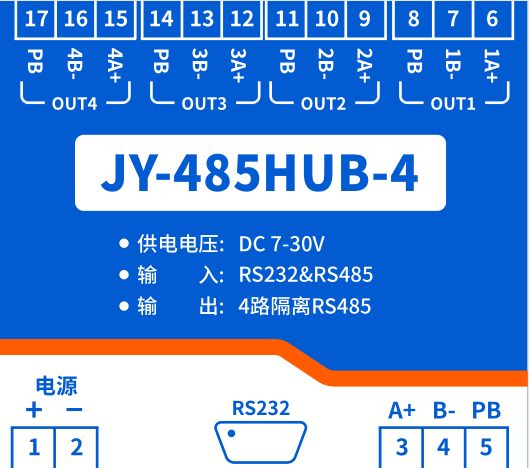

485中继器接线说明




485中继器接线




485中继器(图2)




485中继器应用


  一、485布线注意事项:


  1. 485通信线必须用屏蔽双绞线,最好多股备用,总长不超过1200米。


  2. 布线尽量远离高压电线,不要与电源线并行,更不能捆扎在一起。


  3. 485总线一定要是手牵手式的总线结构,坚决杜绝星型连接和分叉连接。


  4. 超出30台控制器或线长大于500米,必须采用485中继器。


  5. 交流供电的设备及机箱一定要真实接地,而且接地良好。


  6. 用屏蔽线将所有485设备的GND地连接起来。


  7. 在最后一台485设备的485+和485-上并接120欧姆的终端电阻。



  通信采用RS-485总线的线材选用要求:


  使用2芯屏蔽双绞线


  铜质,线径0.5~0.75平方毫米,


  阻抗38~88欧姆/公里,


  容抗30~50纳法/公里,


  绞距20毫米的2芯屏蔽双绞线(如果线的距离不超过500米


  可以适当降低线的标准,但必须为双绞线


  二、系统的总线:


  由两个或多个相互间具有物理连接的设备组成,上最多允许挂接128个总线设备,在不加中继器的情况下,总线长度不大于1200米。



  三、系统总线不应出现分支情况,如分支不可避免,则必须满足以下三条要求:


  ● 分支长度不大于10米;


  ● 总线长度之和不超过800米;


  ● 该分支线上的设备总数不得超过50个。


  ● 所有通信信号线应尽量远离干扰源,信号线应走弱电井,不能与强电(如220伏住宅电源)或射频信号线路(如CATV、大信号音频线)并行走线,若并行走线,距离应大于0.5米。



  ● 所有线路的接点必须采用焊接或镙丝卡紧的连接方式,并做防水及防潮处理,例如,可将对接点焊接后用防水胶带缠紧或用环氧树脂密封处理。



  四、信号共地:


  ● 同一个网段上的所有设备必须具有统一的信号地,以避免共模干扰。


  ● 集中供电时,把同一个网段上的所有电源(包括通讯设备的自带电源)的直流负极直接接到一起组成公共信号地,此时信号地即直流电源地。


  ● 单家独立供电时,把同一个网段上所有总线设备的地(黑线)引脚接在一起,由此组成公共信号地。




  推荐几个调试方法:


  首先要确保设备接线正确,且严格合乎规范:


  1、共地法:用1条线或者屏蔽线将所有485设备的GND地连接起来,这样可以避免所有设备之间存在影响通讯的电势差。


  2、终端电阻法:在最后一台485设备的485+和485-上并接120欧姆的终端电阻来改善通讯质量。


  3、中间分段断开法:通过从中间断开来检查是否是设备负载过多通讯距离过长某台设备损害对整个通讯线路的影响等原因。


  4、单独拉线法:单独简易暂时拉一条线到设备,这样可以用来排除是否是布线引起了通讯故障。


  5、更换转换器法:随身携带几个转换器,这样可以排除是否是转换器质量问题影响了通讯质量。


  6、笔记本调试法:先保证自己随身携带的电脑笔记本是通讯正常的设备,替换客户电脑,来进行通讯,如果可以,则表明客户的电脑的串口有可能被损害或者受伤。

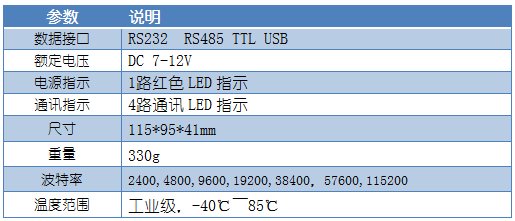

485中继器参数



485中继器参数



485HUB-4 485中继器相关资料下载
485HUB-4 485中继器说明书 485HUB-4 485中继器说明书
测试软件 DAM调试软件
JYDAM调试软件
应用软件 聚英组态软件
协议说明 协议说明
参考源码 参考源码
PLC例程 PLC例程
第三方组态例程 第三方组态例程
