宽压供电单独供电;
通讯便捷;
通讯方式支持USB-TTL、RS232、RS485数据传输;
全隔离,USB 供电;
内含RS232、485、TTL芯片。
USB-TTL、232、485三合一转换器;
波特率支持2400,4800,9600,19200,38400。
型号 | TTL | RS232 | RS485 | WiFi | 继电器 |
USB协议转换器 | ● | ● | ● |
参数 | 说明 |
耐久性 | 10万次 |
数据接口 | RS232 RS485 TTL USB |
额定电压 | DC 7-30V |
电源指示 | 1路红色LED指示 |
通讯指示 | 2路通讯LED指示 |
尺寸 | 97*50*32mm |
重量 | 330g |
波特率 | 2400,4800,9600,19200,38400 |
温度范围 | 工业级，-40℃～85℃ |
管脚 | 定义 | 含义 |
1 | USB | B型USB接口 |
2 | Vcc | 电源输出+（不是设备的供电） |
3 | Gnd | 电源输出-（不是设备的供电） |
4 | TX | RS232TX |
5 | RX | RS232RX |
6 | A+ | RS485 A+ |
7 | B- | RS485 B- |
8 | RXD | TTL RX |
9 | TXD | TTL TX |
RS232接线方式：
RS485接线方式：
TTL接线方式：

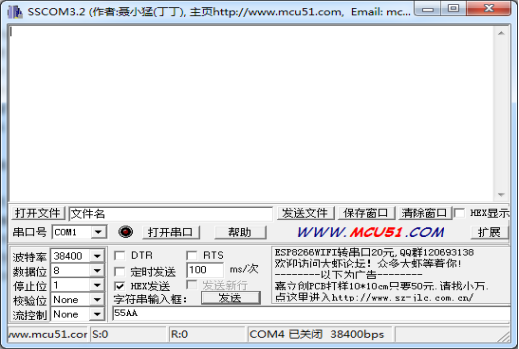

各种串口调试助手均可使用。
