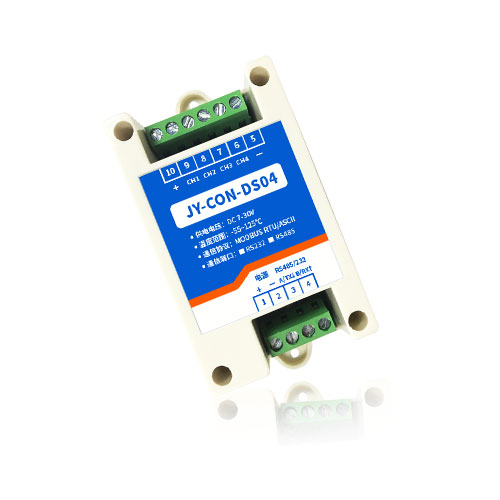

DAMDS04 温度采集模块

　　DAM温度采集模块系列

　　1、传感器分为PT100、K型热电偶、DS18B20三种;PT100传感器分三线制、二线制两种，设备默认不配传感器;

　　2、采集到的数据与实际值的转换公式：PT100,实际值=返回值*0.001;K型热电偶，实际值=返回值*0.1;

　　3、测量芯片采用24位AD转换器,PT100采集精度可做到0.02度，K型热电偶采集精度±1℃;

　　4、通讯接口分为RS232、RS485、USB、RJ45网口、网口+WIFI;

　　5、通讯协议采用Modbus协议，通讯波特：2400、4800、9600、19200、38400;

　　6、产品提供控制协议说明书、查询控制指令(说明书内)、配套软件、VB和VC参考源码，网口系列提供安卓版app软件。

　　7、DAM系列设备均可与PLC、组态软件、组态屏等进行通信。

　　注：所有设备型号均以DAM开头，型号中PT指的是PT100传感器，TC指的是K型热电偶传感器，DS指的是DS18B20传感器;

　　产品提供以下资料：

　　1、标准modbus通讯协议说明书

　　2、提供设备查询指令

　　3、提供VB和VC源码

　　4、提供配套软件，可查看数据曲线

　　5、提供免费组态软件，可查看数据曲线，导出历史数据。

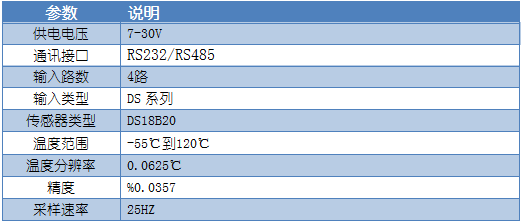

　　◆ 采用宽压供电设计，供电为DC 7-30V;

　　◆ 采集4通道PT100温度数据;

　　◆ 主芯片采用24位AD转换，精度可达0.02度;

　　◆ 通信波特率支持：2400,4800,9600,19200,38400(默认为9600，可修改);

　　◆ 通信协议为标准modbus协议，支持发送Modbus rtu/Ascii控制指令;

　　◆ 产品可设置0-255个设备地址，默认设备地址为0，使用广播地址254;

　　DS18B20传感器接线方法

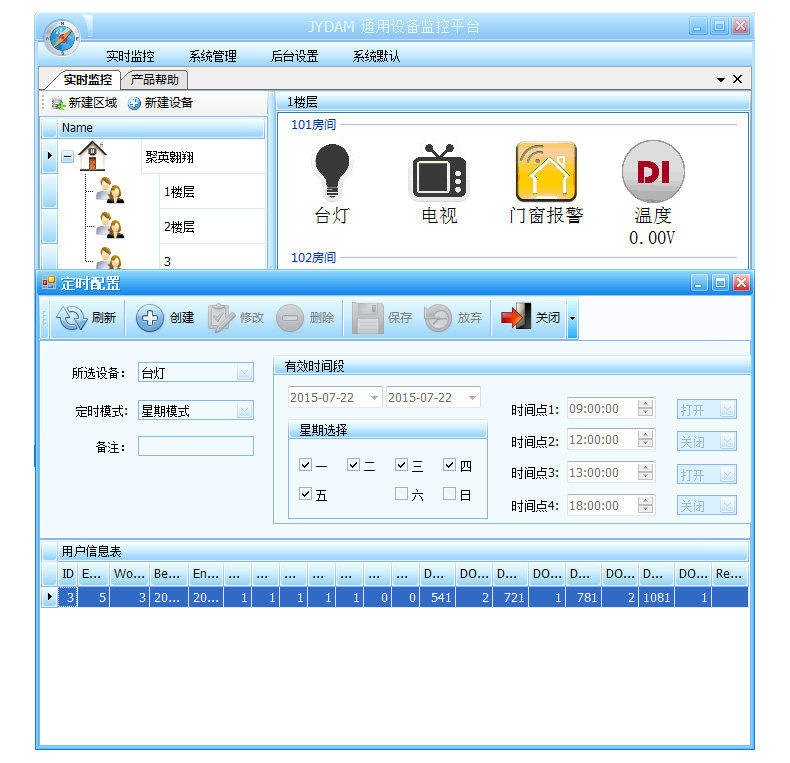

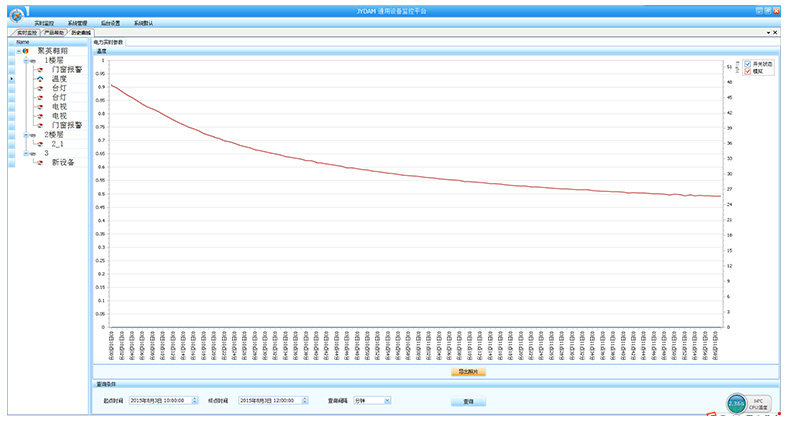

　　1、聚英组态软件

　　可查看设备的实时数据，可查看设备历史数据记录和历史数据曲线。

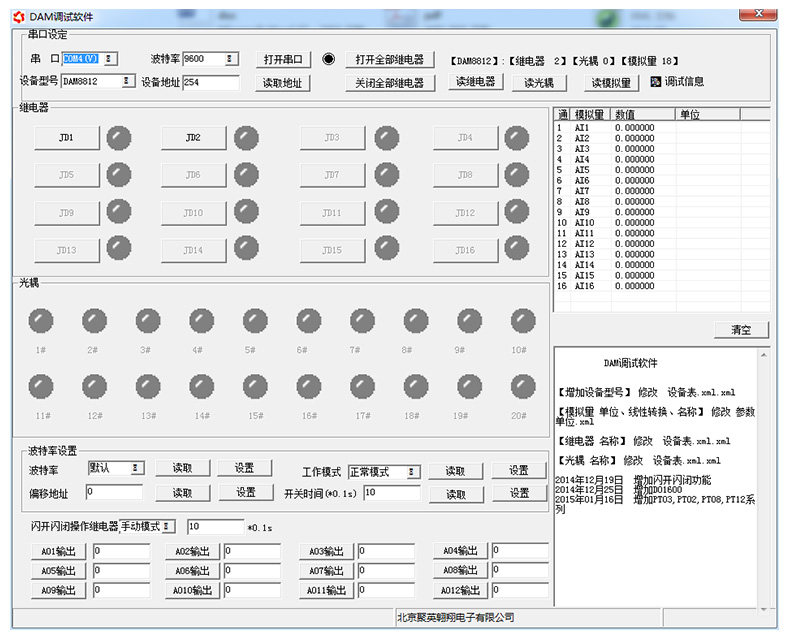

　　2、DAM调试软件

　　支持单个设备的测试与数据曲线，支持修改设备的通信波特率、设备地址。

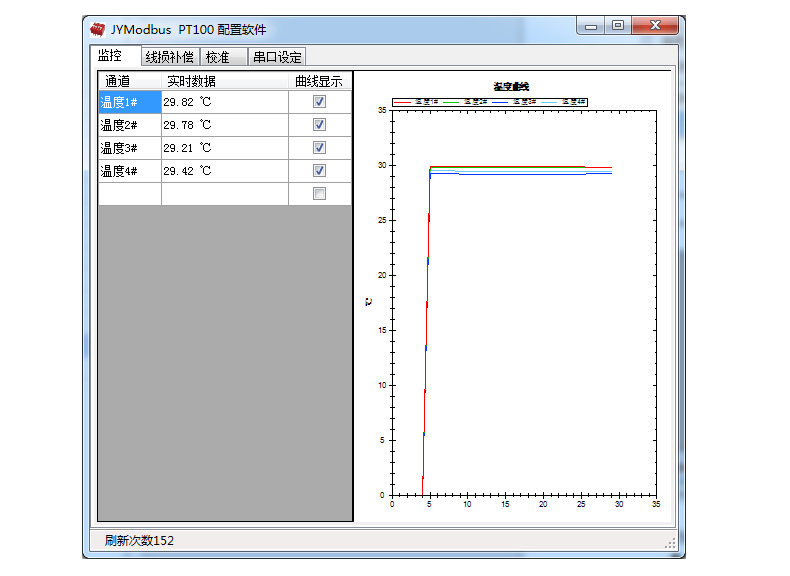

　　3、采集模块调试软件

　　可实时查看数据及数据曲线。
