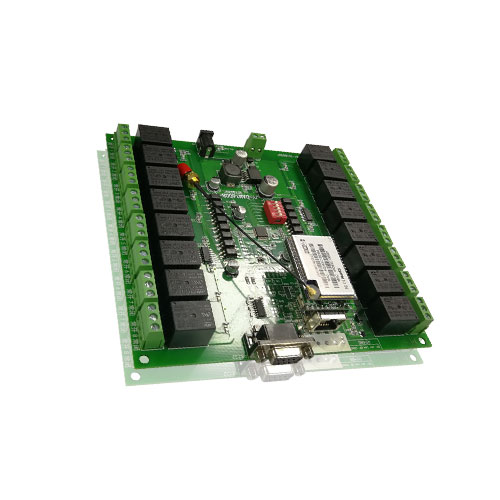

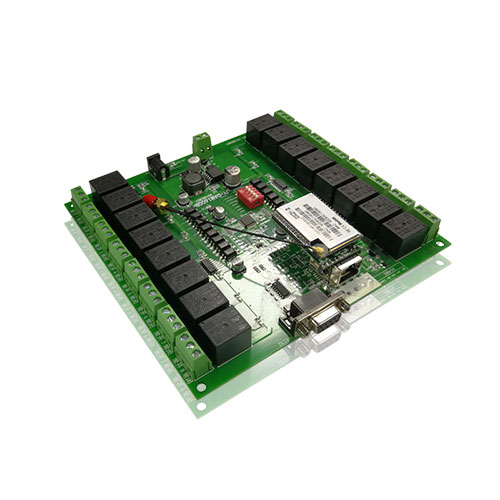

DAM1600B 工业级网络控制模块

点动控制 | 宽压供电 | 支持PLC | Modbus TCP

DAM1600B 工业级网络控制模块,16路继电器输出(DO),16路继电器控制输出,触点隔离;支持单网口、单WIFI、网口+WIFI三种分类;支持TCP/UDP工作方式;提供安卓手机APP控制软件、电脑端网页控制界面;支持报警、历史数据查询;支持点动功能;支...

联网方式:网口/WIFI/网口+WiFi 功能说明:16DO 版本说明:标准版 协议:Modbus TCP/RTU/ASCII 软件说明:免费测试/应用软件 二次开发:支持 安装方式:35mm导轨或四角螺丝

一、产品特点

l DC7-40V;

l 继电器输出触点隔离;

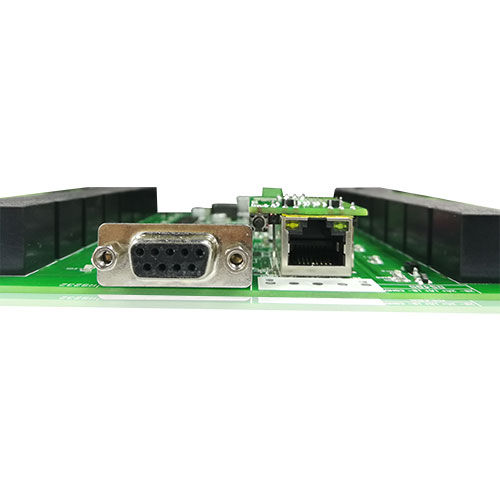

l 通讯接口支持 RJ45 以太网口;

l 通信波特率:2400,4800,9600, 19200,38400(可以通过软件修改,默认 9600);

l 通信协议:支持标准modbus RTU 协议;

l 具有闪开、闪断功能,可以在指令里边带参数、操作继电器开一段时间 自动关闭;

l 具有频闪功能,可以控制器继电器周期性开关。

二、产品功能

l 十六路继电器控制;

l 支持电脑软件手动控制;

l 支持顺序启动模式;

l 支持流水循环模式;

l 支持跑马循环模式。

三、产品选型

型号

modbus

RS232

RS485

USB

RJ45

继电器

DAM1600B-NET




16

四、主要参数

参数

说明

触点容量

10A/30VDC  10A/250VAC

耐久性

10万次

数据接口

以太网接口

额定电压

DC 7-30V

电源指示

1路红色 LED 指示(不通信时常亮,通信时闪烁)

通讯指示

与电源指示灯共用

输出指示

16路红色 LED 指示

温度范围

工业级,-40℃~85℃

尺寸

145*94*41mm

重量

330g

默认通讯格式

9600,n,8,1

波特率

2400,4800,9600, 19200,38400,

软件支持

配套配置软件、控制软件;

支持各家组态软件;

支持Labviewd 等;

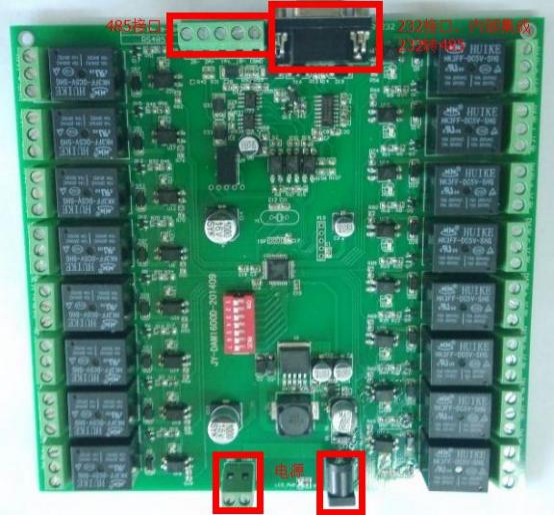

五、接口说明


六、接线方式

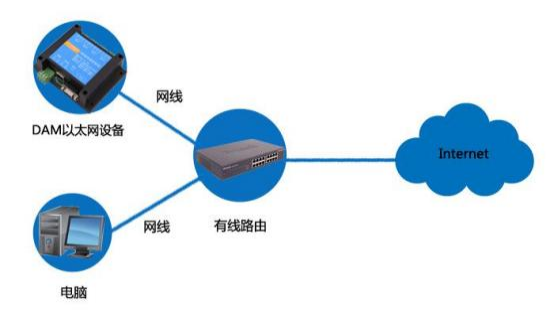

1、通讯接线说明


2、继电器接线说明

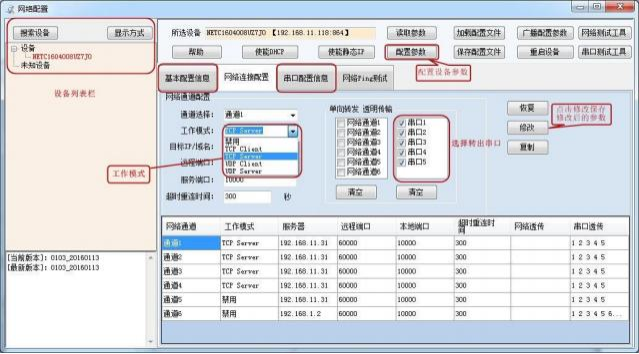

七、配置软件使用说明

使用“ 以太网配置软件 ”(相关下载内下载),配置设备的设备地址及设备的网络通信模式。 详细配置方法参见“ 以太网配置软件使用说明 ”文档。

软件下载地址:https://www.juyingele.com/download/JYNetConfig.zip


设备参数配置完毕,通过建立虚拟串口或网络调试助手进行测试。

八、设备工作模式配置

1 、设备地址

1.1 、设备地址的介绍

网络版设备通过 IP 地址来区分设备,设备地址使用默认的 254 即可。

2 、工作模式

2.1 、工作模式说明

2.1.1 、顺序启动模式

所有包含继电器数量大于 1 的继电器模块均具有该工作模式,该模式下,每次上电后继 电器会按照延时配置参数按顺序依次启动。

该模式主要应用于类似 LED 大屏幕缓解上电瞬间大功率冲击的问题,使用该模式后, 每次上电后,LED 模块均会按顺序启动不会造成上电瞬间电气打火或大功率冲击电网造成 电网电压跌落。应用于其他聚集型安装的电气设备时具有同样功效。

配置参数:间隔时间,等待时间

2.1.2 、流水循环模式

该模式类似于“顺序启动 ”模式的循环版本,即上电后所有继电器按照延时配置参数依 次吸合,待所有继电器全部吸合之后,开始从第一个继电器断开,待所有继电器断开之后又 开始从第一个继电器吸合。

该模式下如果去控制景观灯可以实现流水点亮、熄灭的效果,但是由于继电器内部是机

械弹簧构成,故一般继电器具有约 10 万次左右的动作寿命,在带大功率负载时还会稍微降 低,故该模式不适合长时间的频繁使用,否则会降低整个模块的使用寿命。

配置参数:间隔时间,等待时间

2.1.3 、跑马循环模式

处于该模式的继电器板卡,每次上电后从第一个继电器开始依次的吸合、断开,间隔时 间为配置的延时间。即:

继电器 1 吸合—>延时时间—>继电器 1 断开、继电器 2 吸合—>延时时间—>继电器 2 断开、继电器 3 吸合—>延时时间—>......

该模式下任意时间总是有一个继电器吸合,但与以上两种循环动作的模式相同,该模式 也具有动作寿命的短板,故不适合长时间频繁的动作。

配置参数:间隔时间,等待时间。

2.2 、工作模式配置

工作模式的设置,同样需要使用DAM 调试软件,同 1.2 中的方法一样,建立虚拟串口, 打开 DAM 调试软件,正常通讯后,在软件工作模式部分选择相应工作模式设置即可,如下 图所示:


点击设置后,软件下方提示设置成功即可。

3 、闪开闪断功能及设置

3.1 、闪开闪断功能介绍

手动模式:对继电器每操作一次,继电器则翻转一次(闭合时断开,断开时 闭合);

闪开模式:对继电器每操作一次,继电器则闭合 1 秒(实际时间【单位秒】 =设置数字*0. 1)后自行断开;

闪断模式:对继电器每操作一次,继电器则断开 1.秒(时间可调)后自行闭 合;

3.2 、闪断闪开的设置

闪开闪断模式不能写入设备内部,可以通过发送指令实现,聚英组态软件上 即可实现此功能。


注:闪断闪开模式不能写入设备芯片内,软件上选择闪断闪开模式后,所有 通道都为闪断闪开模式下,可通过发送单个通道的闪断闪开指令来进行单个通 道的控制,不影响其他通道的正常控制。

九、开发资料说明

1 、通讯协议说明

本产品支持标准modbus 指令,有关详细的指令生成与解析方式,可根据本 文中的寄存器表结合参考《MODBUS 协议中文版》 即可。

Modbus 协议中文版参考:

https://www.juyingele.com/download/Modbus_poll.zip

本产品支持 modbus RTU 格式。

2 、Modbus 寄存器说明

本控制卡主要为线圈寄存器,主要支持以下指令码:1 、5 、15

指令码

含义

1

读线圈寄存器

5

写单个线圈

15

写多个线圈寄存器

线圈寄存器地址表:

寄存器名称

寄存器地址

说明

线圈控制

线圈 1

00001

第一路继电器输出

线圈 2

00002

第二路继电器输出

线圈 3

00003

第三路继电器输出

线圈 4

00004

第四路继电器输出

线圈 5

00005

第五路继电器输出

线圈 6

00006

第六路继电器输出

线圈 7

00007

第七路继电器输出

线圈 8

00008

第八路继电器输出

线圈 9

00009

第九路继电器输出

线圈 10

00010

第十路继电器输出

线圈 11

00011

第十一路继电器输出

线圈 12

00012

第十二路继电器输出

线圈 13

00013

第十三路继电器输出

线圈 14

00014

第十四路继电器输出

线圈 15

00015

第十五路继电器输出

线圈 16

00016

第十六路继电器输出

循环控制

JD1

40001-40005

[0001]:循环操作次数

[0002]:循环操作中闭合时间(ms

[0003]:循环操作中断开时间(ms

[0004]:闪断闪闭模式

4:  闪闭操作

2:  闪断操作

其他:无效操作

[0005]:闪开闪闭工作时间(ms

JD2

40006-40010

JD3

40011-40015

JD4

。。。。。。 JD16

40016-40020

。。。。。。

40076-40080

配置参数

通信波特率

41001

见下表波特率数值对应表,默认为 0 ,支持 0-5 ,该寄存器同时决定 RS232  RS485  通信波特率

备用

41002

备用,用户不可写入任何值。

模式寄存器

41003

0 :正常工作模式

1 :输入对输出自锁模式

2 :输入对输出非锁模式

3 :输入对输出自锁模式,预留功能

4 :互动自锁模式

5 :互动非锁模式

备用

41004

用户可以使用,存储用户数据

备用

41005

用户可以使用,存储用户数据

只读参数



设备地址

30001

Modbus 访问的地址

线圈输出状态

30002


光耦输入状态

30003



备注

① :Modbus 设备指令支持下列Modbus 地址:

00001 至 09999 是离散输出(线圈)

10001 至 19999 是离散输入(触点)

30001 至 39999 是输入寄存器(通常是模拟量输入) 40001 至 49999 是保持寄存器(通常存储设备配置信息)

采用5 位码格式,第一个字符决定寄存器类型,其余 4 个字符代表地址。

地址 1 从 0 开始,如 00001 对应 0000。

波特率数值对应表

数值

波特率

0

9600

1

2400

2

4800

3

9600

4

19200

5

38400

③ :继电器状态,通过 30002 地址可以查询,也可以通过 00001---00002 地 址来查询,但控制只能使用 00001---00002 地址。

30002 地址数据长度为 16bit 。最多可表示 16 个继电器。

对应结果如下:

Bit

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

0

   位置

8

7

6

5

4

3

2

1

16

15

14

13

12

11

10

9

即 寄存器 30009 数据 的 bit8 与寄存器 00001 的数据一样。

同理:光耦输入也是如此。寄存器 30003 的 bit8 、bit9 与寄存器 10001 、10002 都对应到指定的硬件上。

寄存器地址按照 PLC 命名规则,真实地址为去掉最高位,然后减一。

3 、指令生成说明

应用举例及其说明:本机地址除了拨码开关地址之外,还有默认的 254 为广

播地址。当总线上只有一个设备时,无需关心拨码开关地址,直接使用254 地址

即可,当总线上有多个设备时通过拨码开关选择为不同地址,发送控制指令时通 过地址区别。

指令可通过“聚英翱翔 DAM 调试软件 ”,的调试信息来获取。


指令生成说明:对于下表中没有的指令,用户可以自己根据modbus 协议生 成,对于继电器线圈的读写,实际就是对modbus 寄存器中的线圈寄存器的读写, 上文中已经说明了继电器寄存器的地址,用户只需生成对寄存器操作的读写指令 即可。例如读或者写继电器 1 的状态,实际上是对继电器 1 对应的线圈寄存器 0001 的读写操作。

4 、指令列表

情景

RTU 格式(16 进制发送)

查询十六路状态

FE 01 00 00 00 10 29 C9

查询指令返回信息

FE 01 01 00 61 9C

控制第一路开

FE 05 00 00 FF 00 98 35

控制返回信息

FE 05 00 00 FF 00 98 35

控制第一路关

FE 05 00 00 00 00 D9 C5

控制返回信息

FE 05 00 00 00 00 D9 C5

控制第二路开

FE 05 00 01 FF 00 C9 F5

控制第二路关

FE 05 00 01 00 00 88 05

控制第三路开

FE 05 00 02 FF 00 39 F5

控制第三路关

FE 05 00 02 00 00 78 05

控制第四路开

FE 05 00 03 FF 00 68 35

控制第四路关

FE 05 00 03 00 00 29 C5

控制第五路开

FE 05 00 04 FF 00 D9 F4

控制第五路关

FE 05 00 04 00 00 98 04

控制第六路开

FE 05 00 05 FF 00 88 34

控制第六路关

FE 05 00 05 00 00 C9 C4

控制第七路开

FE 05 00 06 FF 00 78 34

控制第七路关

FE 05 00 06 00 00 39 C4

控制第八路开

FE 05 00 07 FF 00 29 F4

控制第八路关

FE 05 00 07 00 00 68 04

控制第九路开

FE 05 00 08 FF 00 19 F7

控制第九路关

FE 05 00 08 00 00 58 07

控制第十路开

FE 05 00 09 FF 00 48 37

控制第十路关

FE 05 00 09 00 00 09 C7

控制第十一路开

FE 05 00 0A FF 00 B8 37

控制第十一路关

FE 05 00 0A 00 00 F9 C7

控制第十二路开

FE 05 00 0B FF 00 E9 F7

控制第十二路关

FE 05 00 0B 00 00 A8 07

控制第十三路开

FE 05 00 0C FF 00 58 36

控制第十三路关

FE 05 00 0C 00 00 19 C6

控制第十四路开

FE 05 00 0D FF 00 09 F6

控制第十四路关

FE 05 00 0D 00 00 48 06

控制第十五路开

FE 05 00 0E FF 00 F9 F6

控制第十五路关

FE 05 00 0E 00 00 B8 06

控制第十六路开

FE 05 00 0F FF 00 A8 36

控制第十六路关

FE 05 00 0F 00 00 E9 C6

5 、指令详解

5.1 、继电器状态

控制 1 路继电器(以第一路开为例,其他通道参照本例)

发送码:FE 05 00 00 FF 00 98 35

字段

含义

备注

FE

设备地址

这里为广播地址

05

05 指令

单个控制指令

00 00

地址

要控制继电器寄存器地址

FF 00

指令

继电器开的动作

98 35

CRC16

 6 字节数据的CRC16 校验和

继电器卡返回信息:

返回码:FE 05 00 00 FF 00 98 35

字段

含义

备注

FE

设备地址

这里为广播地址

05

05 指令

单个控制指令

00 00

地址

要控制继电器寄存器地址

FF 00

指令

继电器开的动作

98 35

CRC16

 6 字节数据的CRC16 校验和

5.2 、继电器查询

查询 16 路继电器

FE 01 00 00 00 10 29 C9

字段

含义

备注

FE

设备地址

这里为广播地址

01

01 指令

查询继电器状态指令

00 00

起始地址

要查询的第一个继电器寄存器地址

00 10

查询数量

要查询的继电器数量

29 C9

CRC16

 6 字节数据的CRC16 校验和

继电器卡返回信息:

FE 01 01 00 61 9C

字段

含义

备注

FE

设备地址


01

01 指令

返回指令:如果查询错误,返回 0x81

01

字节数

返回状态信息的所有字节数。1+(n-1)/8

00

查询的状态

返回的继电器状态。

Bit0:第一个继电器状态

Bit1:第二个继电器状态

。。。。。。。

Bit7:第八个继电器状态

61 9C

CRC16

 6 字节数据的CRC16 校验和

5.3 、闪开闪闭指令

闪开闪闭指令解析

闪开发送码:FE 10 00 03 00 02 04 00 04 00 0A 00 D8

闪断发送码:FE 10 00 03 00 02 04 00 02 00 14 21 62

字段

含义

备注

FE

设备地址


10

10 指令

查询输入寄存器指令

00 03

继电器地址

要控制的器地址

00 02

控制命令数

要对继电的命令个数

04

字节数

控制信息命令的的所有字节数。1+(n-1)/8

00 04  00 02

指令

00 04 为闪开指令 00 02 为闪闭命令

00 0A

间断时间

00 0A 为十六进制换为十进制则为 10 间隔时 间为(0. 1 *10

00 D8

CRC16

校验方式

返回码:FE 10 00 03 00 02 A5 C7

字段

含义

备注

FE

设备地址


10

10 指令

返回指令:如果查询错误,返回 0x82

00 03

设备地址

查询设备的地址

00 02

接收命令数

设备接受的命令个数

A5 C7

CRC16

校验位


5.4 、全开全关指令

全开全关指令解析

可同时控制指定的多路通道的闭合和断开,将下列指令中的全开全关命令更 改即可。

其中 FF FF 为全开全关指令,为二进制转换为 16 进制,2 进制中 1 代表吸合,0 代表断开,11111111 11111111 为全开,00000000 00000000 为全断,每 8 路为 一个字节,起始为右侧开始,如 1、5、8、10、12、16 通道打开,其他关闭,则 1.5.8 为 10010001,16 进制为 91 ,10,12,16 为 10001010,16 进制为 8A,全部开 关指令为91 8A。

全开发送码:FE 0F 00 00 00 10 02 FF FF A6 64

全断发送码:FE 0F 00 00 00 10 02 00 00 A7 D4

字段

含义

备注

FE

设备地址


0F

0F 指令

返回指令:如果查询错误,返回 0x82

00 00

起始地址


00 10

控制数量

控制的继电器数量

02

字节数

发送命令字节数

FF FF    ( 00 00

全开全关命令

FF FF 全开命令 00 00 全关命令

A1 7C  (或 A0 CC

CRC16

校验位

全断全开返回码:FE 0F 00 00 00 10 40 08

字段

含义

备注

FE

设备地址


0F

0F 指令

返回指令:如果查询错误,返回 0x82

00 00

起始地址


00 10

数量

返回信息的继电器数量

C1 C3

CRC16

校验位

十、聚英组态软件使用

1 、软件下载

软件名称:聚英组态软件

软件下载链接地址:http://pan.baidu.com/s/1ntPZK4h


2 、软件界面


本软件适用与我公司的 DAM 系列设备连接使用,支持串口、WiFi 等通讯方式。软件 更加人性化,能够自主的添加、删除、修改。有清晰的框架结构,便于管理,可实时显示设 备状态及采集的数据,可查询历史操作导出历史数据 excel 表格

人员管理结构包含:系统管理员、管理员、操作员、监视员。

设备管理结构包含:区域、设备组、设备。


软件功能:

1. 软件登陆

2. 添加区域

3. 添加设备(设备组命名)

4. 操作设备

5. 定时功能

6. 查看历史数据及数据导出

7. 数据备份及还原

8. 系统设定

3 、软件操作

由于聚英组态软件实现的功能较多,具体操作方法参考阅读:https://www.juyingele.com/download/JYSCADA.zip


十一、常见问题与解决方法

1) 搜索不到设备时的解决方法:

1 检查硬件指示灯,

以太网黄色灯常亮:代表链路正常。长灭:网线异常。 以太网绿色灯闪烁:检测到数据传输。

2 操作软件,使能 DHCP 服务


3 如果以上操作仍旧搜索不到,

请确认当前 PC 的网段和设备的网段在一个网段下。

禁用 PC 的其他不用的网卡。

当前 PC 只有一个唯一的局域网 IP。

请用PC 确认网线是好用的。

o当前软件仅支持 ipv4。

4 如若仍搜索不到,可对有复位按键的设备进行复位,按住复位键 6S ,网口灯会灭一下, 然后正常显示,第一次复位为设备为动态 IP ,再短接 6S 复位,此时设备为静态IP;

5 勾选所有设备


在“基本配置信息 ”栏内,修改设备 IP 为静态 IP ,与电脑所处网段为同一网段,点击 “下载参数 ”,2S 后再点击“下载参数 ”,提示配置成功。


2)当设备能搜索到,修改设备参数,点击“配置参数 ”无反应时,解决办法:

确认电脑端 IP 与设备要配置的IP 为同一网段下,电脑只接入有线或无线网络,当有线 和无线网络都接入时,确认两种网络位于同一网段下,当前网络的路由器的 DHCP 处于开 启状态。

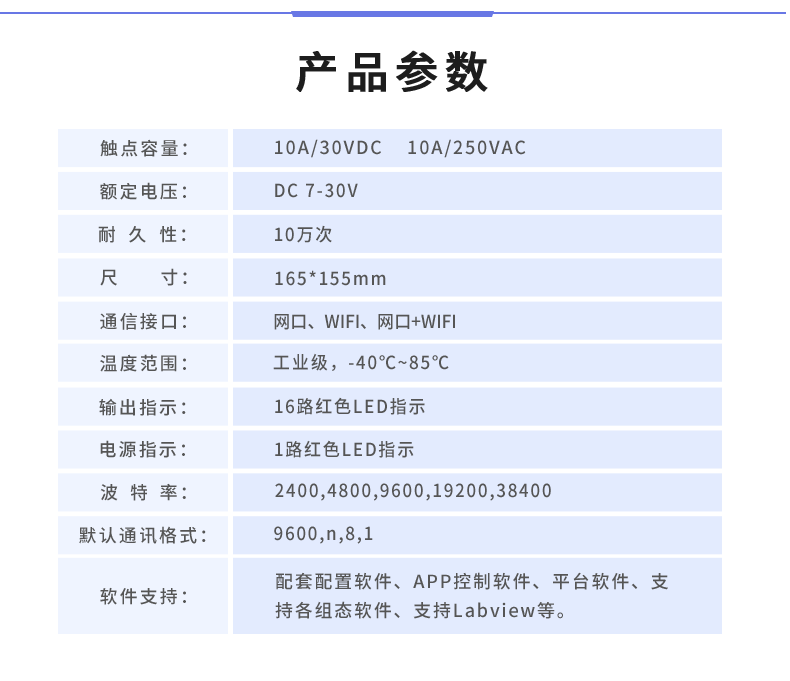

DAM-1600B 工业级网络控制模块产品参数

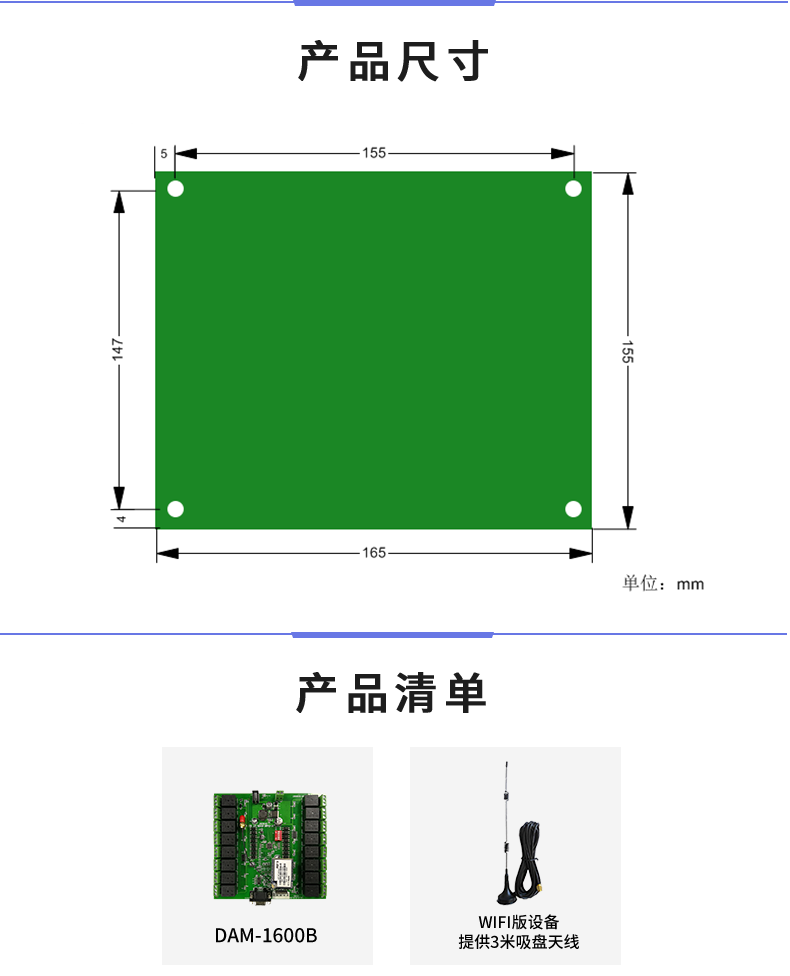

DAM-1600B 工业级网络控制模块产品尺寸


DAM1600B 工业级网络控制模块相关资料下载
DAM1600B 工业级网络控制模块说明书 DAM1600B 工业级网络控制模块说明书
网口配置软件 网口配置软件
WIFI配置手册 WIFI配置手册
网口WIFI配置资料 网口WIFI配置资料
测试软件 DAM调试软件
JYDAM调试软件
应用软件 聚英局域网平台软件
局域网app软件
协议说明 协议说明
参考源码 参考源码
PLC例程 PLC例程
第三方组态例程 第三方组态例程
