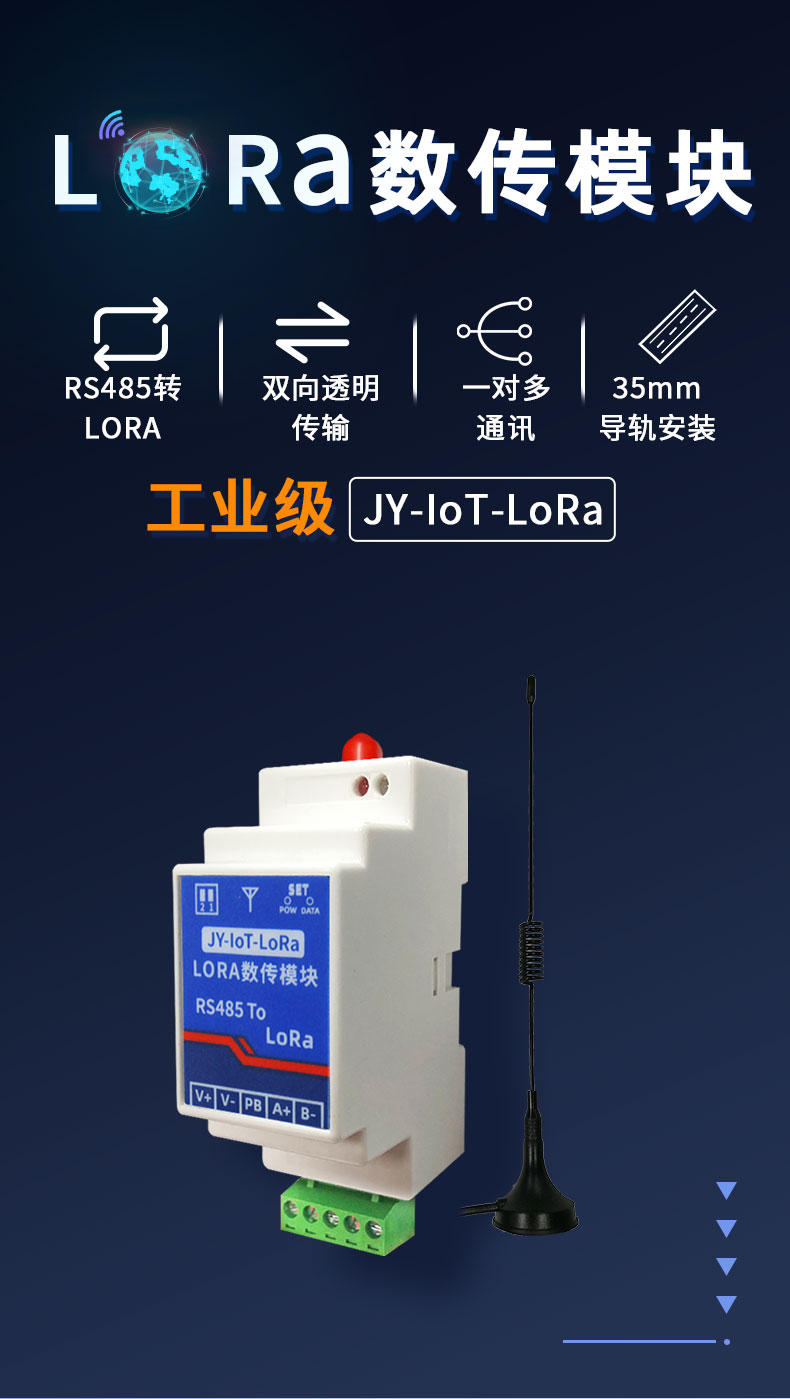

JY-IOT-LORA JY-LORA数传模块

隔离485 | 主从模式 | 双向透传 | 安装方便

DRLMO2和DRLMO2-M模块是低功耗、远距离传输、高抗扰性能的ISM频段无线LoR节点模块。工作在47OMHZ ISM频带的超低功耗无线抄表应用湿度较高工作环境,模块需做防水处理),其他如无线报警、加密系统、工控等应用

型号:JY-IOT-LoRa 接口:RS485 功能说明:LORA透传 通讯频段:470Mhz~510Mhz 通讯协议:透明传输 通讯距离:3KM

一、产品介绍

1、产品概述

LORA 塔型透传模块是一款替换有线 RS232/RS485 成无线的一种 数据传输模块,通过 470Mhz 频段可以试用于普通速度的 RS485 通讯 接口产品,可以一对一或一对多进行半双工通讯,参数可以通过软件 和按键进行调节,LORA 塔型模块同样适用于 LORA 网关系列产品。

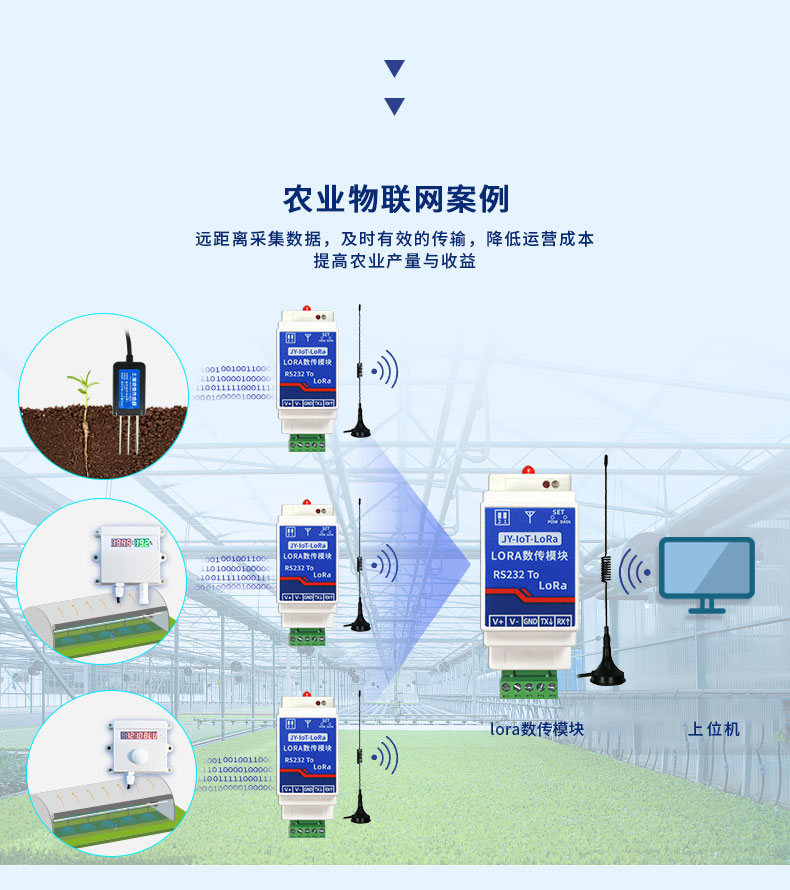

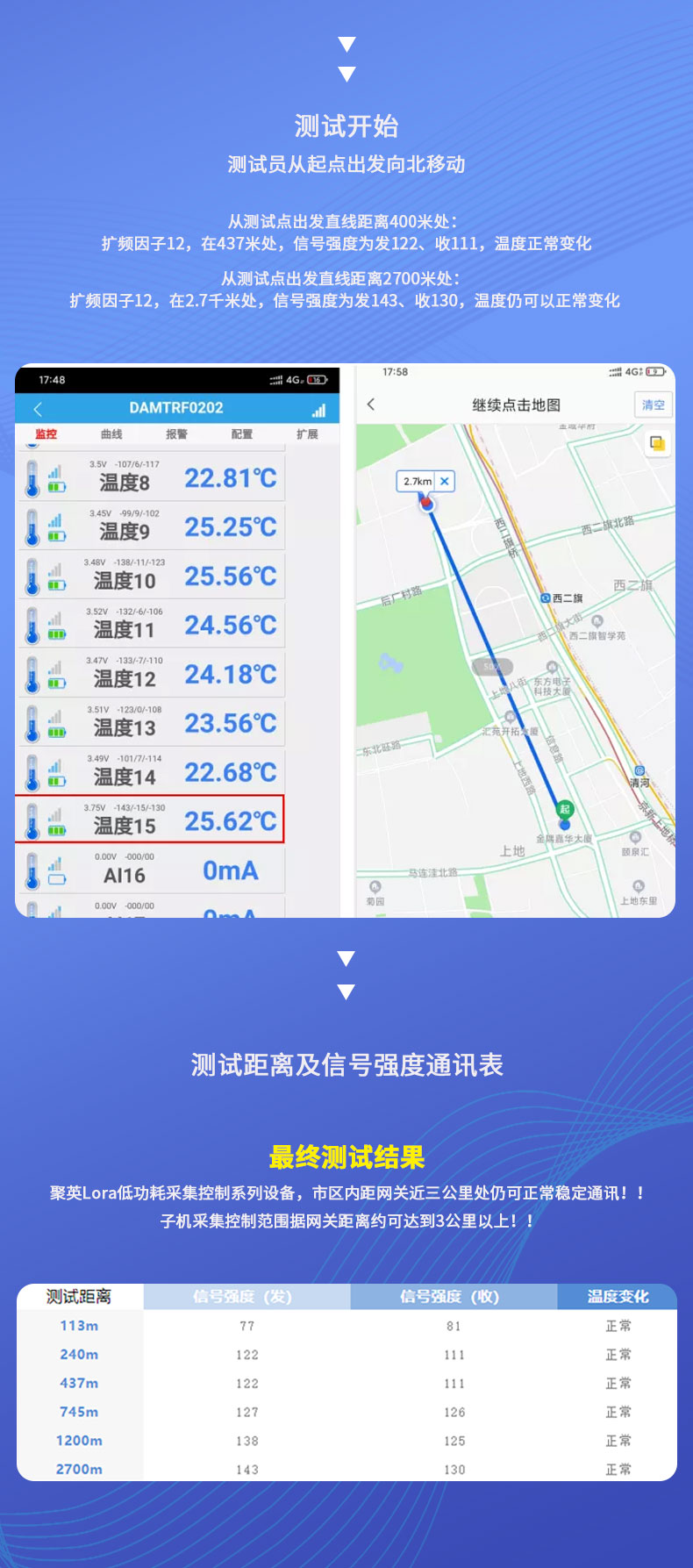

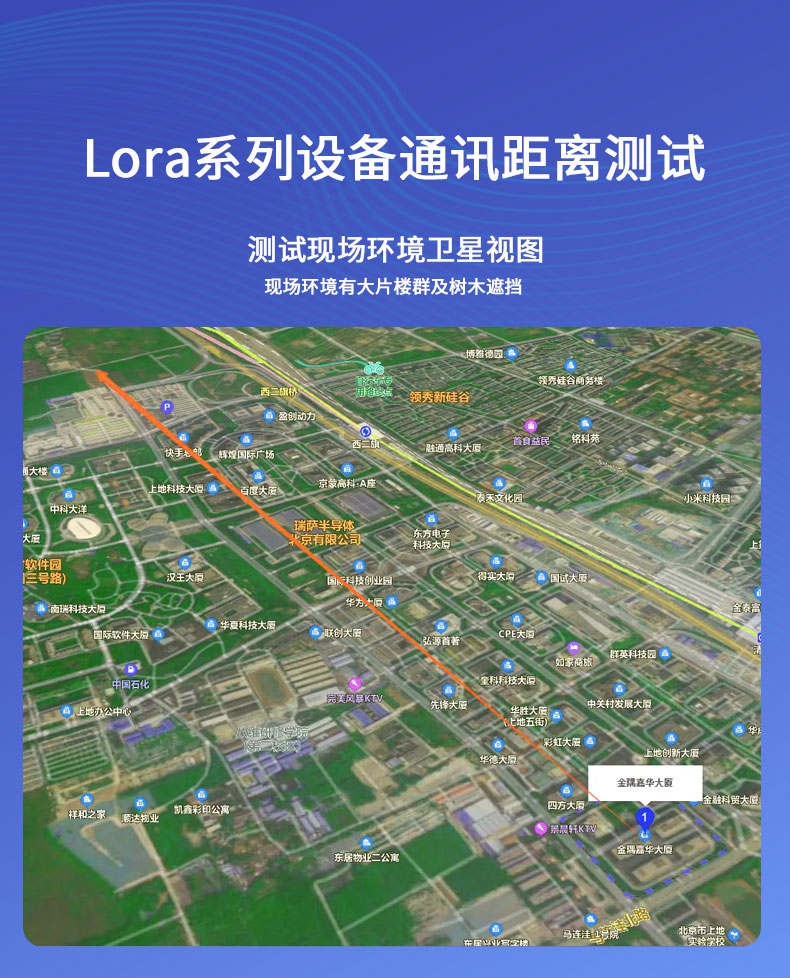

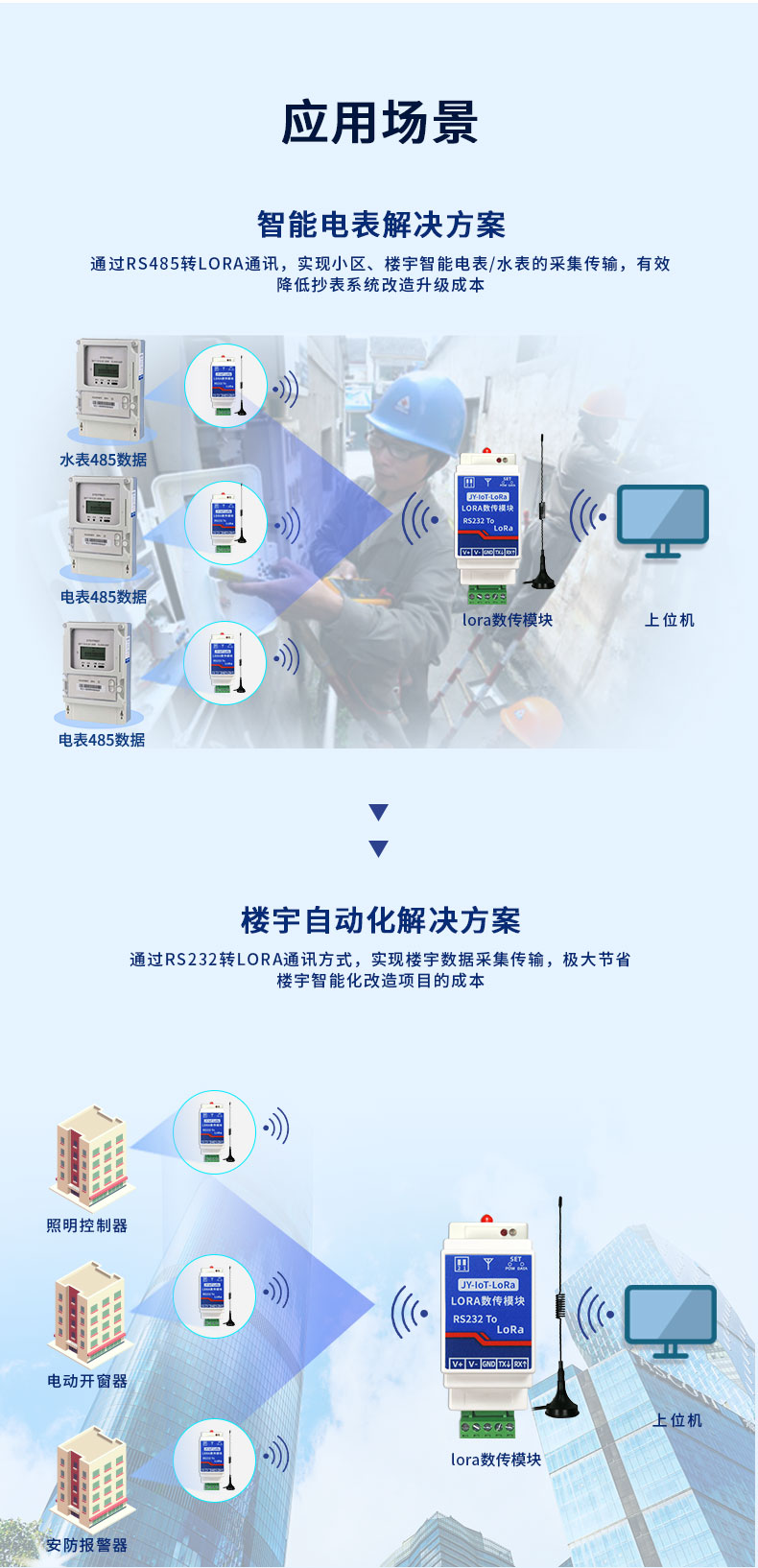

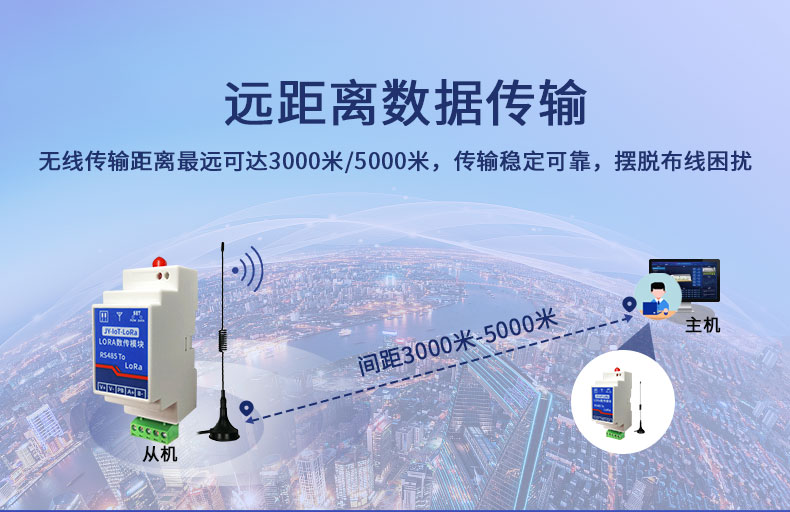

LORA 塔型模块具有最远 3KM 通讯、免布线、一键配对、一对多 等优点,可以应用于厂房、楼宇、大棚设施、户外等场所。

2、产品特点

l 供电电压:DC7-30V;

l 通讯接口:232/485 可选;

l 通信方式:数据透传;

l 通讯距离:12 扩频下可达3kM;

l 参数配置:一键配对,软件配置;

l 通讯频段:支持 470Mhz/433Mhz;

3 、产品功能

l 可实现 RS232/RS485 数据无线传输;

l 可实现 LORA 信号中继;

l 可配合 LORA 网关衔接 DAM 系列产品;

4、版本说明

版本

数据透传

RS485

RS232

LORA-485


LORA-232


l 数据透传为串口数据无差别传输不区分数据位校验位等,波特率默认为 9600,如需修改可通过 LORA 透传配置软件设置;

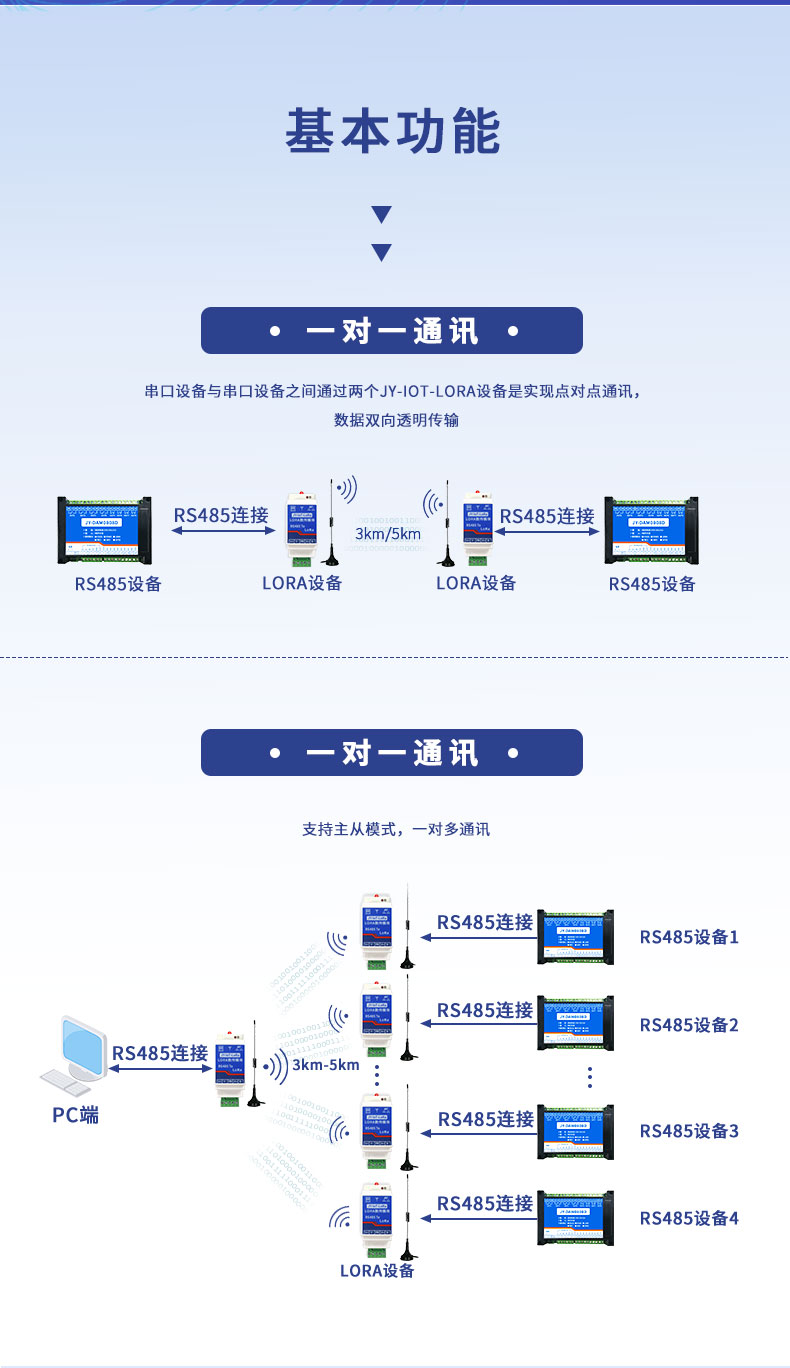

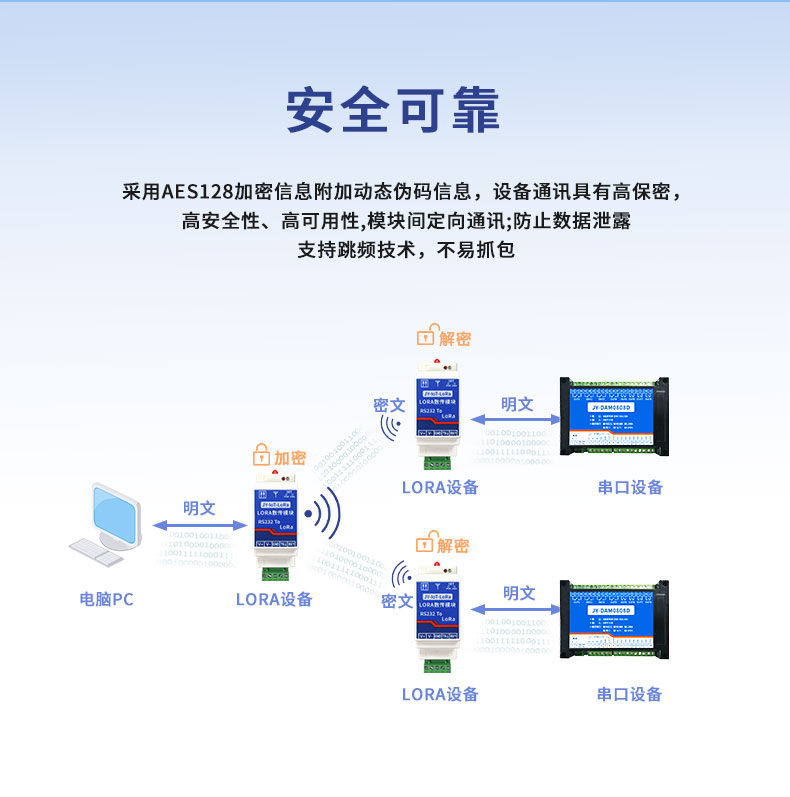

l 使用透传模块 RS232 接口和 RS485 接口均可以一对一和一对多传输;

l LORA-485 和 LORA-232 也能够相互转换。

二、主要参数

参数

说明

通讯接口

RS485/232转 LORA 接口

额定电压

DC 7-30V 直流电源

额定功率

DC12V 11mA  0.13W

电源指示

1路红色状态指示,1路通讯指示

温度范围

工业级,-40℃~85℃

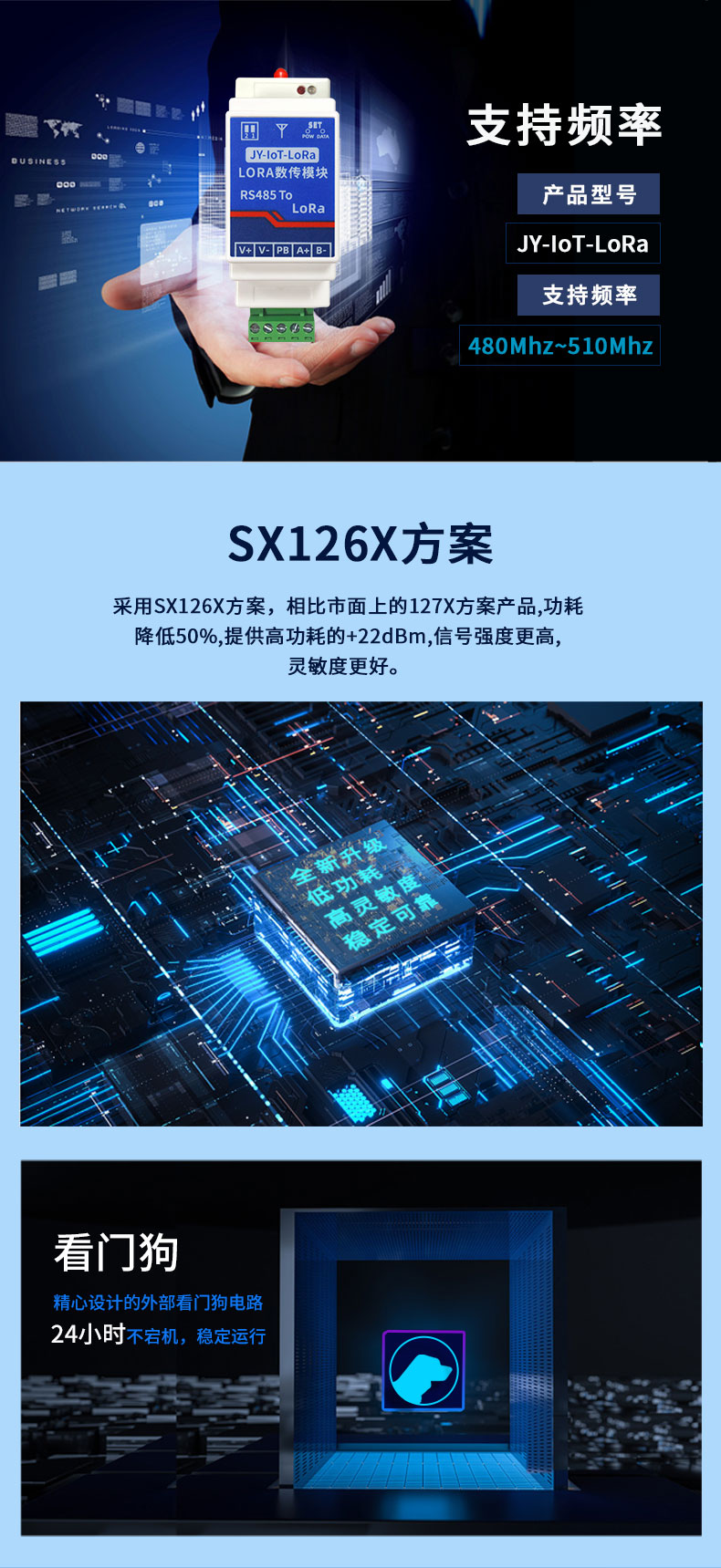

工作频率

470MHz(天线433-510MHZ)可配置433MHZ

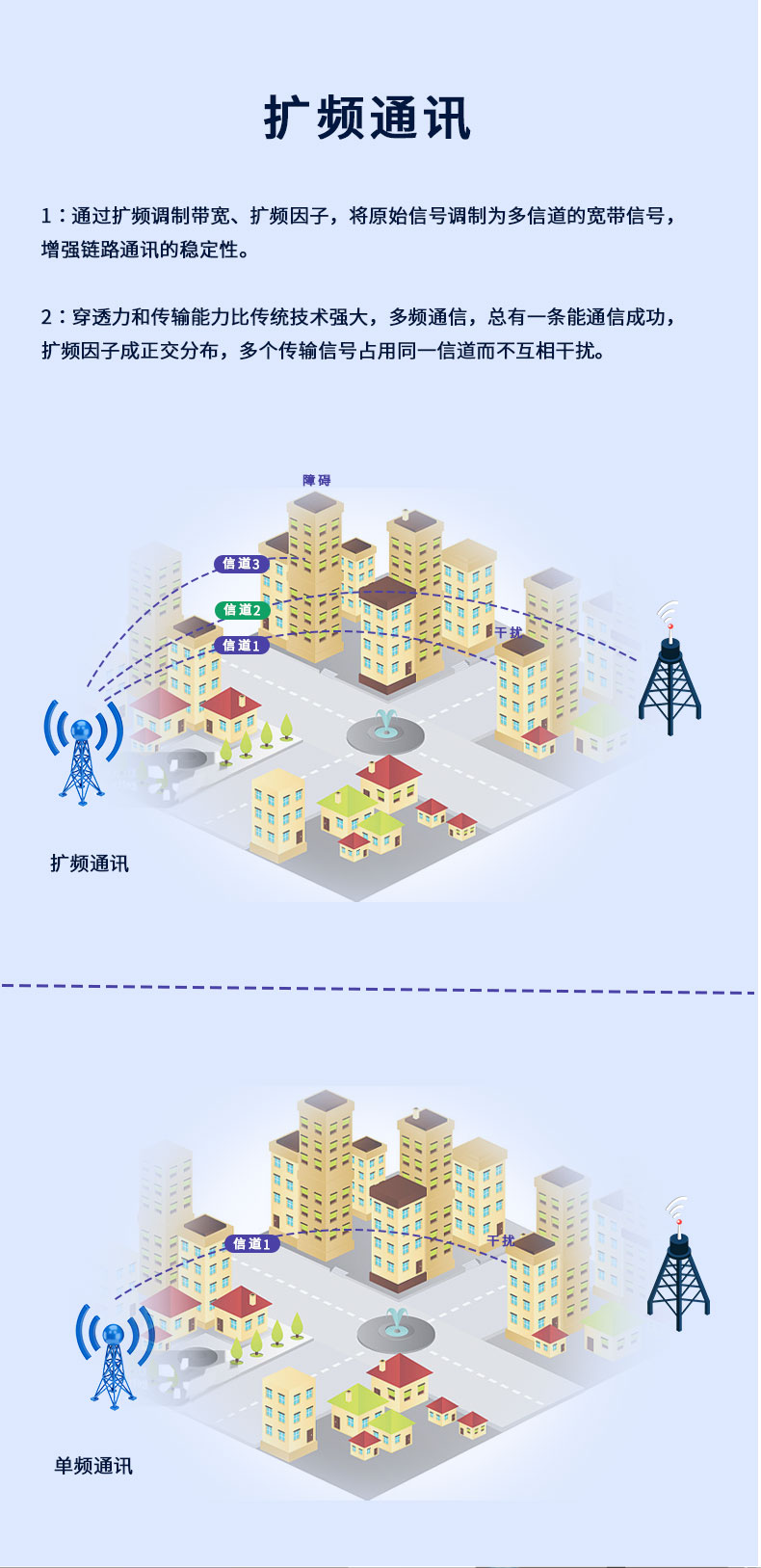

扩频因子

7、8、9、10、11、12

默认参数

扩频10,带宽125MHZ,区域号1,地址0

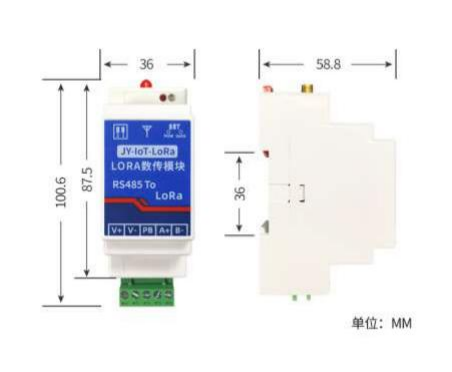

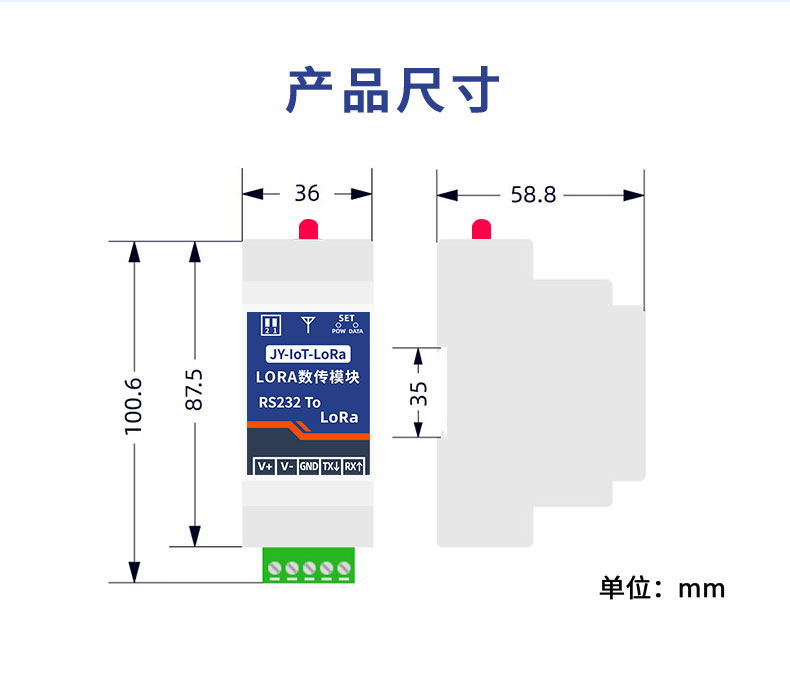

尺寸

87.5*36*58.8

重量

59g

默认通讯格式

9600,n,8,1

波特率

2400,4800,9600,19200,38400



软件支持

配套配置软件、app 控制软件,平台软件; 支持各家组态软件;

支持 Labviewd

三、接口说明

LORA网关接口说明

接口说明

描述

1

V+

供电正极 DC7-30V

2

V-

电源地

3

PB/G

485通讯屏蔽线/232通讯地

4

A+/R

485通讯 A+    /232 RX

5

B-/T

485通讯 B-    /232 TX

四、快速使用说明

备注:设备出厂默认会与子机配置好参数,如需手动添加示例如下

1、运行状态

状态指示灯 3 秒闪烁 1 次。

无线数据接收指示灯在接收到无线数据之后,闪烁 1 次。

无线数据发送指示灯在发送无线数据的时候,闪烁 1 次,闪烁时长和 空中速率有正比关系。

2、按钮测试功能

子机模式

点按一下按钮,发送指示灯闪烁 1 次 如果主机响应回传,接收指示 灯也闪烁 1 次。

主机模式

点按一下按钮,状态指示灯闪烁 1 次

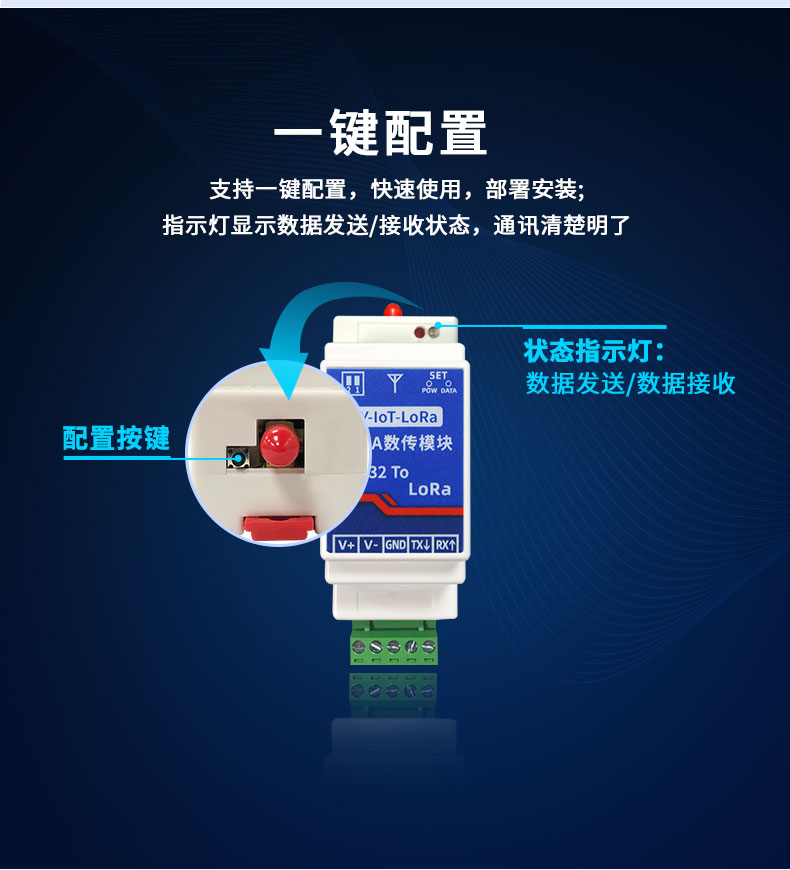

3、按键配置

长按 6 秒,状态指示灯由常亮转为闪烁,恢复为子机模式配置。

长按 6 秒,再点按 1 下,设置为主机 7 扩频因子模式,区域号、密钥 随机生成。

长按 6 秒,再点按2 下(最多可以点按 6 下),设置为主机 8 扩频因 子模式(6 对应 12 扩频因子),区域号、密钥随机生成。

恢复默认模式后,3 个指示灯同步高速闪烁 3 秒后,设备自动复位重 启。

复位之后,需要重新配对。默认出厂已经配好对。 扩频因子大小与通讯距离成正比,与速度成反比 配置完成后点按几次闪烁几次

长按 6S

子机模式(扩频 10,区域号 0

长按 6S+点按 1

主机模式(扩频 07 ,区域号随机)

长按 6S+点按 2

主机模式(扩频 08 ,区域号随机)

长按 6S+点按 3

主机模式(扩频 09 ,区域号随机)

长按 6S+点按 4

主机模式(扩频 10 ,区域号随机)

长按 6S+点按 5

主机模式(扩频 11 ,区域号随机)

长按 6S+点按 6

主机模式(扩频 12 ,区域号随机)

长按 3S+点按 1

主机、子机进入配对模式

4、联机配对

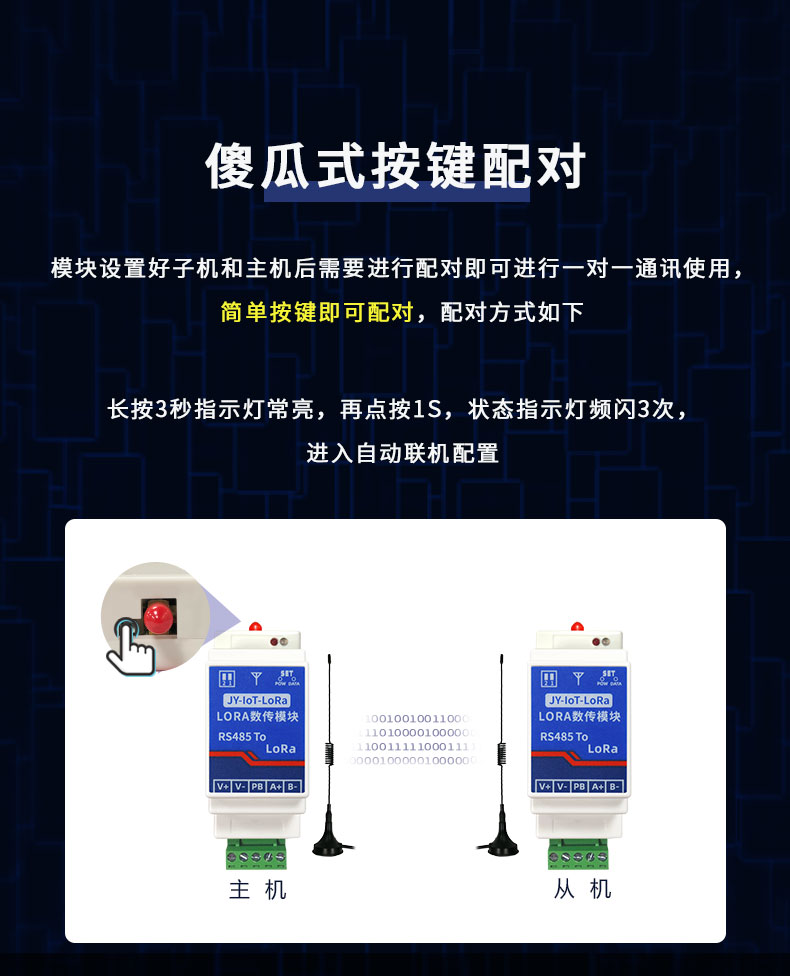

模块设置好子机和主机后需要进行配对才能进行一对一通讯使 用,要进行一对多使用,用同一个主机配对即可,配对方式如下。

长按 3 秒指示灯常亮,再点按 1S,状态指示灯频闪 3 次,进入自动 联机配置。

自动联机配置模式下:

主机发射灯 2 秒闪烁 1 次。

子机状态灯 2 秒闪烁 1 次。

主机、子机在联机配对成功之后,状态指示灯频闪 6 次退出

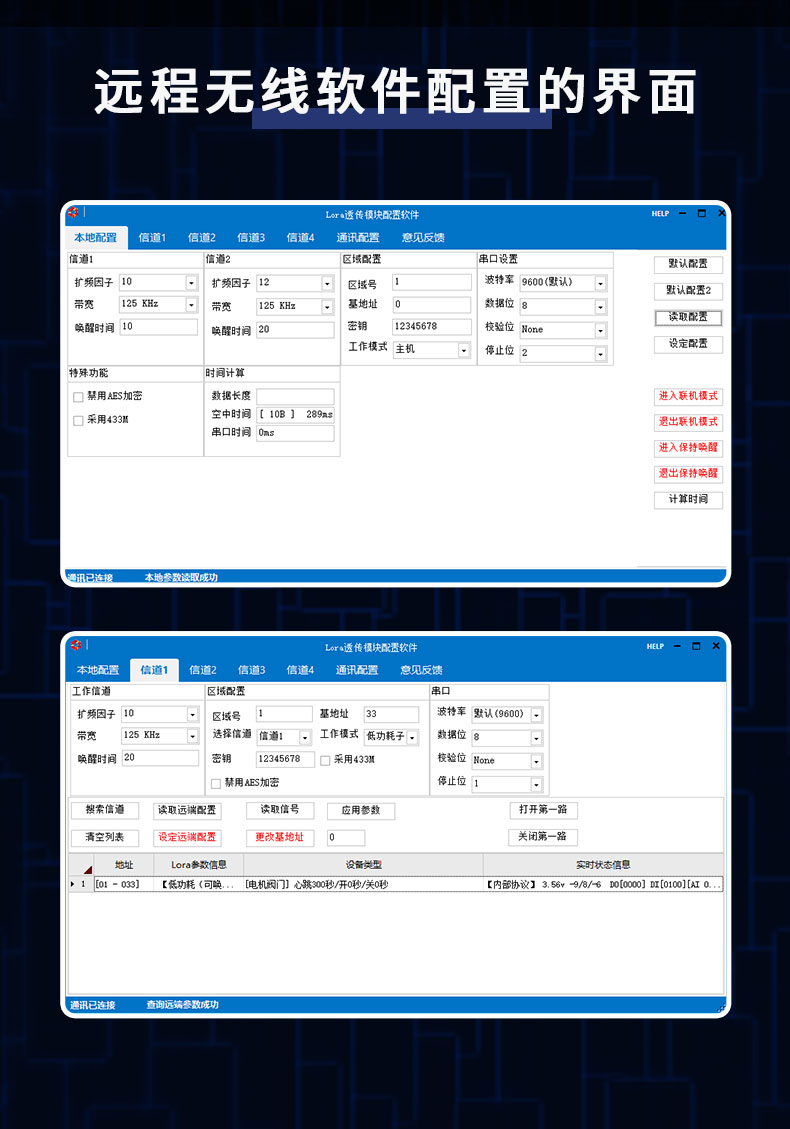

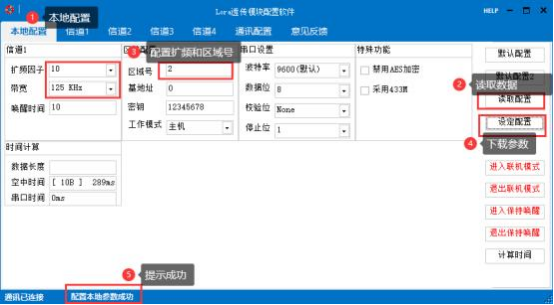

五、配置软件使用

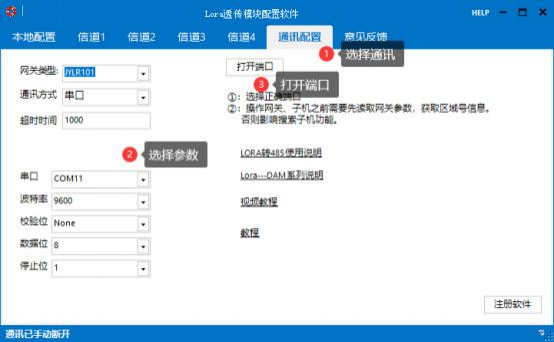

1 、建立通讯

电脑通过 RS232/RS485 连接至模块


2、分配参数

在本地参数中设置主机和子机的参数,进行下载即可,参数一样 区分工作模式。

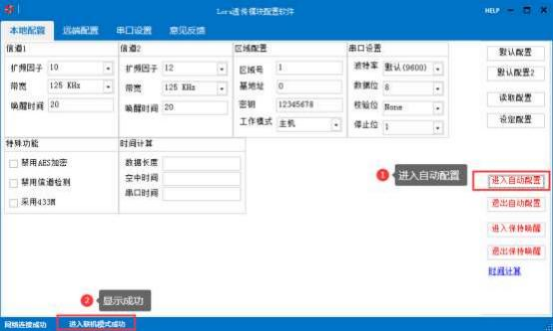

3、添加子机设备

进入自动配置后,其它子机长按按键 3S 点按 1S会自动搜所配对, 成功后提示出更改 LORA 参数成功,可与透传模块、网关、DAM 系列 子机配合使用。

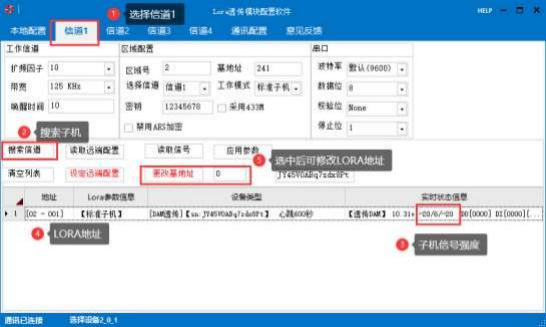

4、搜所在线设备

若配置成功在信道一可以搜所到配对好的设备,可给每个子机分 配一个 LORA 地址方便查看信号和上线状态,-20/6/-20 分别表示主 机查询子机信号/信噪比/子机发送网关信号。


六、常见问题与解决方法

1、不能进入配对状态

按键长按 3S 后会红色指示等会常亮,然后在点按一次,这个点 按要保持 1S 中,指示灯快闪才会进入配对状态。

2、接入多个子机,搜所时只显示一个 0 地址子机

LORA 透传模块出厂地址即为 0,地址一样会叠加显示一个,可 以分别上电单独配置一个地址,即区分显示。

3、通讯时间间隔有什么要求

通讯时间间隔和扩频因子,数据长度有关,10 扩频要保证 1.2S 的通讯时间间隔,每次发送不超过 240 字节,7 扩频因子时可以 300ms


参数

说明

通讯接口

RS485/232转 LORA 接口

额定电压

DC 7-30V 直流电源

额定功率

DC12V 11mA  0.13W

电源指示

1路红色状态指示,1路通讯指示

温度范围

工业级,-40℃~85℃

工作频率

470MHz(天线433-510MHZ)可配置433MHZ

扩频因子

7、8、9、10、11、12

默认参数

扩频10,带宽125MHZ,区域号1,地址0

尺寸

87.5*36*58.8

重量

59g

默认通讯格式

9600,n,8,1

波特率

2400,4800,9600,19200,38400



软件支持

配套配置软件、app 控制软件,平台软件; 支持各家组态软件;

支持 Labviewd
