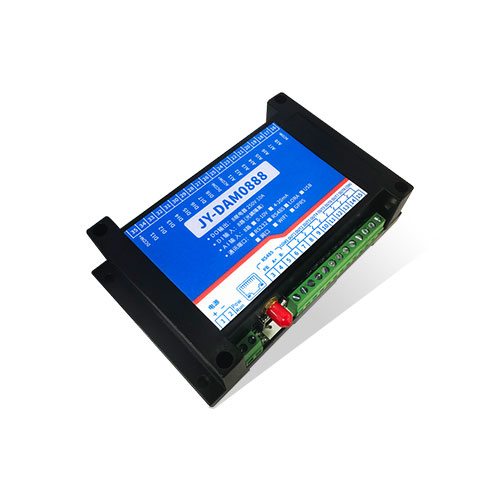

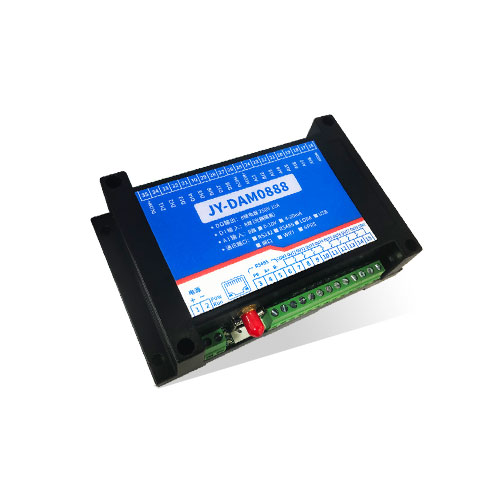

DAM0888 工业级网络数采控制器

智能联动 | PLC自控 | 支持MQTT | 二次开发

DAM0888 工业级网络控制模块,8路继电器输出(DO)8路开关量采集(DI)8路模拟量采集(Al),8路继电器控制输出,触点隔离;8路开关量输入;8路模拟量输入;支持单网口、单WIFI、网口+WIFI三种分类;支持TCP/UDP工作方式;提供安卓手机APP...

联网方式:网口/WIFI/网口+WiFi 功能说明:8DO+8DI+8AI 版本说明:标准版 协议:Modbus TCP/RTU/ASCII 软件说明:免费测试/应用软件 二次开发:支持 安装方式:35mm导轨或四角螺丝

一、产品特点

l DC7-30V 宽压供电;

l RS485 通讯隔离,输入光耦隔离,继电器输出触点隔离;

l 通讯接口为无线 WIFI+RJ45 以太网口;

l 支持标准 modbus 协议,支持 Modbus RTU 、Modbus TCP 协议;

l 具有闪开、闪断功能,可以在指令里边带参数、操作继电器开一段时间自动关闭;

l 具有频闪功能,可以控制器继电器周期性开关;

l 可以设置 0-255 个设备地址,通过软件设置。

二、产品功能

l 8 路光耦输入(5-24V);

l 8 路继电器输出;

l 8 路 12 位分辨率模拟量电压输入;

l 支持波特率: 2400,4800,9600,19200,38400 (可以通过软件修改,默认9600);

l 支持手动控制模式;

l 支持电脑软件手动控制;

l 支持本机非锁联动模式;

l 支持本机自锁联动模式;

l 支持互锁模式;

l 双机非锁联动模式;

l 双机自锁联动模式。

三、产品型号

型号

modbus

RS232

RS485

USB

WiFi

继电器

AD

光耦

DAM0888-WIFI




8

8

8

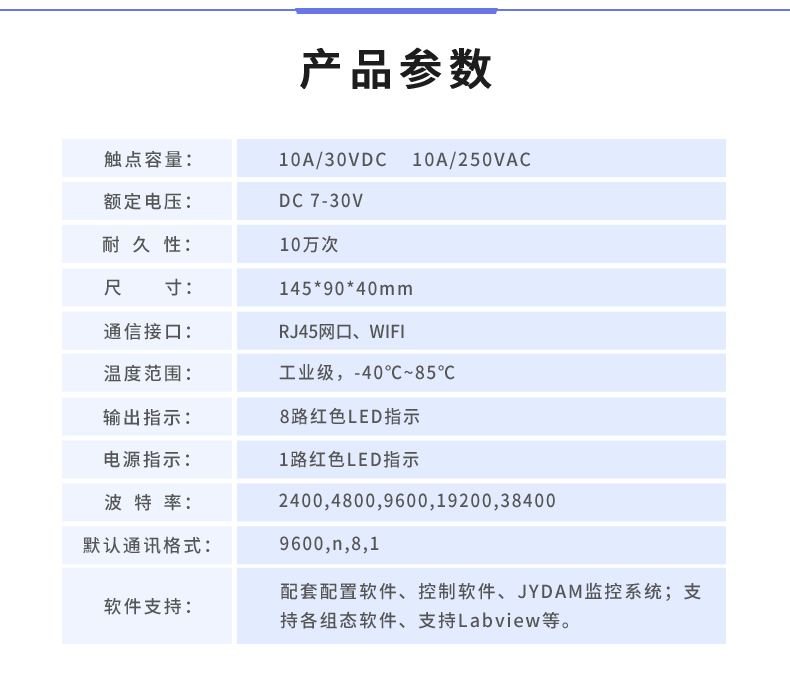

四、主要参数

参数

说明

触点容量

10A/30VDC  10A/250VAC

耐久性

10万次

数据接口

WIFI、RJ45以太网口

额定电压

DC 7-30V

电源指示

1路红色 LED 指示(通电时常亮)

通讯指示

1路绿色 LED 指示(通信时闪烁)

输出指示

8路红色 LED 指示

温度范围

工业级,-40℃~85℃

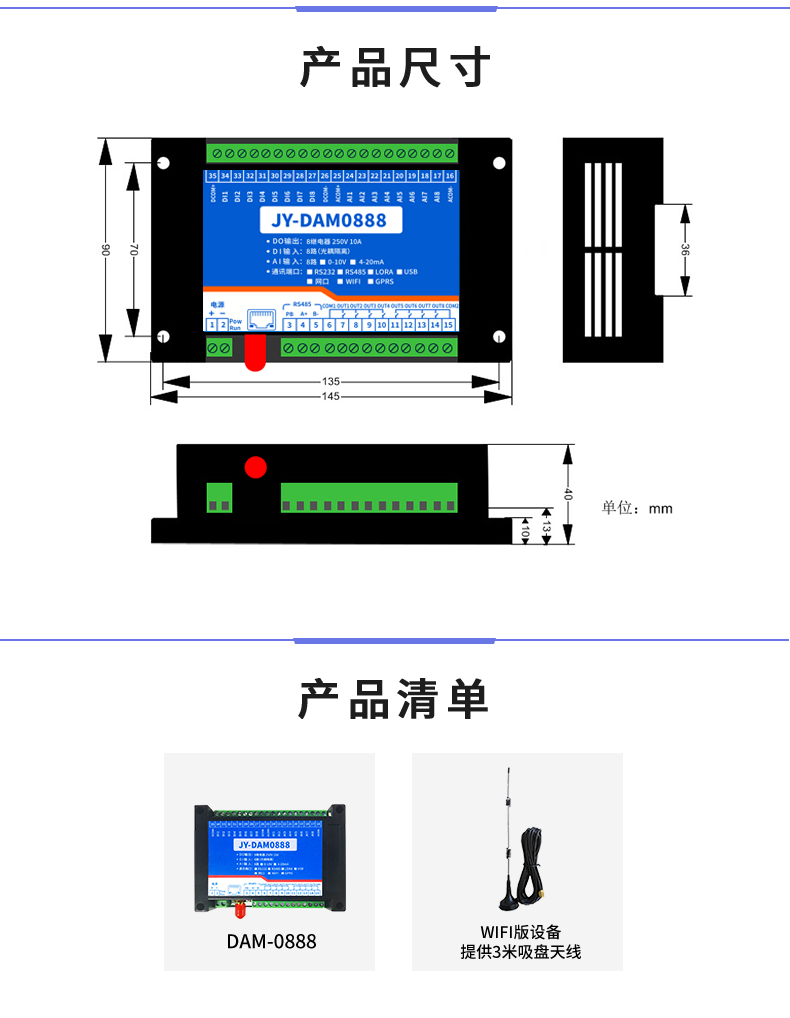

尺寸

145*94*41mm

重量

330g

默认通讯格式

9600,n,8,1

波特率

2400,4800,9600,19200,38400



软件支持

配套配置软件、控制软件;

支持各家组态软件;

支持 Labviewd

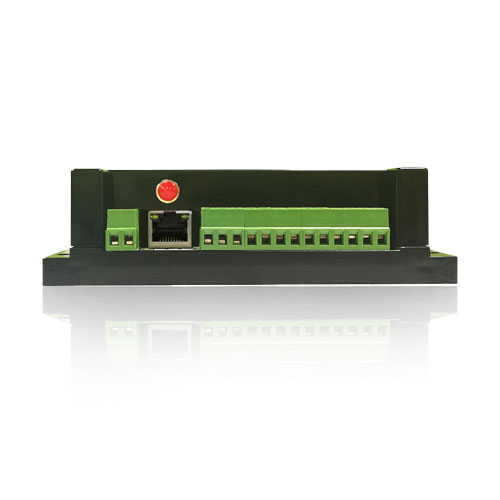

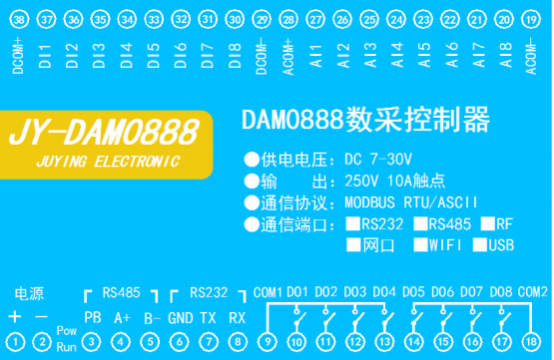

五、接口说明


六、通讯接线说明

1、WiFi 连接

设备供电后,会出现一个 HI_LINK_** 的 WIFI 信号,WIFI 连接密码为 12345678 ,连接后,通过网页对设备进行参数配置。注:WIFI 版设备参数及工作模式都是通过网页方式配置,不能使用以太网配置软件!

若没有出现此信号,需要先对设备进行复位操作。


2、WiFi 复位说明

1) 网口左侧有一个黑色复位按键或复位引脚(两个弯曲引出的针脚),若没有复位按键或引脚,请与技术客服联系,010-82899827-803。

2) 按住复位按键(或短接两个复位脚)超过 10-15s 后拿开。拿开后, 网口黄灯和绿灯会同时常亮一次后熄灭。说明设备复位成功,等待 30s,设备 WIFI 信号会出现, WIFI 信号名称为 HI_LINK_**( **代表数字),WIFI 连接密码为 12345678。

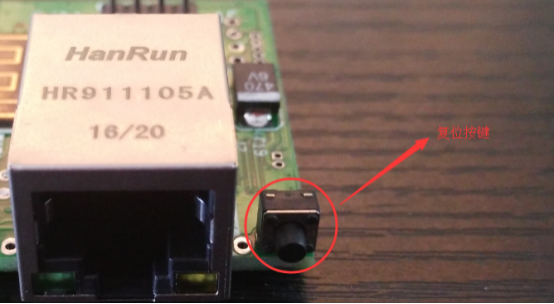

复位按键,如 2-1 图所示:

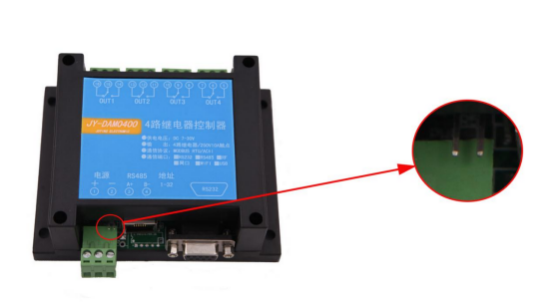

复位引脚如 2-2 图所示:


七、输入输出接线

1 、有源开关量接线示意图

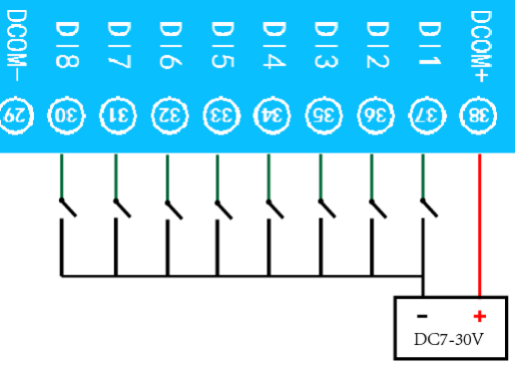

2 、无源开关量接线示意图


3 、继电器接线说明


4 、模拟量接线示意图

下图中的电源部分为传感器供电,AI1-AI8 接传感器信号正,ACOM-为传感器信号负, ACOM+不用。

设备采集到的 AI 数据与实际输入值之间的关系:

返回值=实际值*0.001

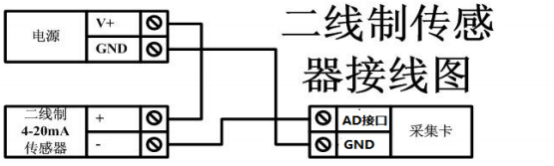

二线制:

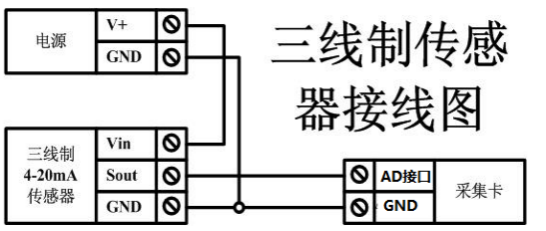

三线制:

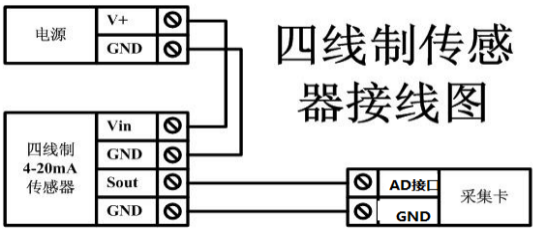

四线制:


八、网络配置

1、工作模式说明

模式

说明

默认模式(Default

WiFi 可用,网口不可用

网口模式(ETH-SERIAL

网口可用,WiFi 不可用

客户端模式(WiFi Client

WiFi 可用,网口不可用

AP 模式(WiFiAP

WiFi 可用,网口不可用

1) 默认模式(Default):WiFi 模块作为热点,可以用电脑或者手机连接上 WiFi 进行控制。

2) 客户端模式(WiFi-Client):把 WiFi 模块配置成客户端模式,通过无线连到路由器或者服务器下。可与此路由下的其他设备进行通信。

3) 网口模式(ETH-SERIAL):把模块通过网线接到一个路由或着服务器下。可以通过连接着此路由或者服务器的电脑、手机对模块进行通信。(要先连接 WiFi 进行配置)

4) AP 模式(WiFi-AP):WiFi 只能作为热点,使用手机、电脑连接到 WiFi,用手机或者电脑对模块进行控制。

2、工作模式配置

设备 WEB 界面默认进入 IP 为:192.168.16.254 ,账号为:admin,密码为:admin。

2.1 、默认模式(Default)

步骤 1:

使用网线或 WIFI 信号连接上设备。


步骤 2:

用手机或电脑浏览器打开。地址栏输入 192.168.16.254 ,会出现 WiFi 的登陆密码,账号: admin 密码:admin ,登陆后可以看到配置界面(语言可选择中文)

步骤 3:

这里我们把 WiFi 设置成服务器。WiFi 默认模式下,不能更改 WiFi 的 IP 地址的,地址默认为 192.168.16.254.需要注意的是串口配置行的波特率。波特率使用默认的 9600.端口号改为10000(可以修改成其他端口号),点击确定。设备参数配置完成。


步骤 4

选择虚拟串口方式或 TCP/IP 方式进行通讯测试,此时设备 IP 是 192.168.16.254,端口号为 10000,工作模式为 TCP Server。

2.2 、网口模式(ETH-SERIAL)

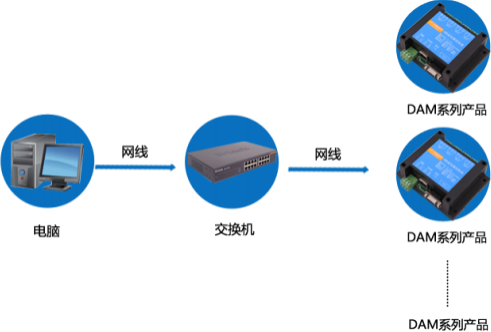

此工作模式下,设备通过网线与上位机直连或连接交换机路由进行通讯。


步骤 1:

使用网线或 WIFI 信号连接上设备。


步骤 2:

用手机或电脑浏览器打开。地址栏输入 192.168.16.254 ,会出现 WiFi 的登陆密码,账号: admin 密码:admin ,登陆后可以看到配置界面(语言可选择中文)。

步骤 3:

配置参数如下,

网络模式下拉选择串口-以太网(ETH SERIAL);

IP 类型选择静态的固定 IP(具体配置根据实际的路由器设备来配置),设备应用时如果需要经过路由或者交换机时,需要配置的 IP 与使用时的 IP 段一致。串口波特率为默认的 9600端口号为 10000(可以修改成其他端口号)。


参数配置好以后点击确定,2S 后 WIFI 会断掉,只能使用网线方式进行通讯测试。

步骤 4

修改电脑 IP 为 192.168.11.*,与设备的 IP 在同一网段下。

步骤 5

选择虚拟串口方式或 TCP/IP 方式进行通讯测试,此时设备 IP 是 192.168.11.254,端口号为 10000,工作模式为 TCP Server。

2.3 、客户端模式(WiFi Client)

该模式下需要当前网络环境有自己的无线WIFI 网络,设备的 WIFI加入当前无线网络中。

步骤 1:

使用网线或 WIFI 信号连接上设备。


步骤 2:

用手机或电脑浏览器打开。地址栏输入 192.168.16.254 ,会出现 WiFi 的登陆密码,账号: admin 密码:admin ,登陆后可以看到配置界面(语言可选择中文)

步骤 3:

配置参数如下,

网络模式下拉选择“WIFI-CLIENT”;

选择要连接的路由器(为当前环境下的wifi)以我公司的无线信号:JY1 为例


安排下图进行配置,IP 选择静态 IP(具体配置根据你的网络进行设定),方便客户端连接。要保证你连接的路由器密码正确、IP 配置的正确、波特率正确、端口号正确


确定后,连接的设备 WIFI 信号 HI_LINK_**会断开消失,连接当前环境下 WIFI 网络,如我公司使用的无线网络 JY1。

步骤 3:

选择虚拟串口方式或 TCP/IP 方式或手机 app 方式进行通讯测试,此时设备 IP 为上面配置的 192.168.1.41,端口号为 10000,工作模式为 TCP Server。

2.4 、无线模式(AP)

AP 工作模式是将设备作为 WIFI 热点进行通讯的。PC 或手机连接此模式下设备的 WIFI 信号后,会断开外网连接。

步骤 1:

使用网线或 WIFI 信号连接上设备。


步骤 2:

用手机或电脑浏览器打开。地址栏输入 192.168.16.254 ,会出现 WiFi 的登陆密码,账号: admin 密码:admin ,登陆后可以看到配置界面(语言可选择中文)

步骤 3:

网络模式下拉选择“串口-无线(WIFIAP) ”,


按照上图的设置进行配置,网络名称改为了:测试。密码还是 12345678。Ip 为:192.168.11.254.串口配置波特率改为 9600(设备默认波特率),端口:60000

确定后等待 20S 。在网络里就可以看到名为:测试 的无线 WIFI 信号。

步骤 4:

选择虚拟串口方式或 TCP/IP 方式或手机 app 方式进行通讯测试,此时设备 IP 为上面配置的 192.168.11.254,端口号为 60000,工作模式为 TCP Server。

八、测试软件说明

1、软件下载

软件名称:聚英组态软件

软件下载链接地址:http://pan.baidu.com/s/1ntPZK4h

2、软件界面


本软件适用与我公司的 DAM 系列设备连接使用,支持串口、WiFi 等通讯方式。软件更加人性化,能够自主的添加、删除、修改。有清晰的框架结构,便于管理,可实时显示设备状态及采集的数据,可查询历史操作导出历史数据 excel 表格

人员管理结构包含:系统管理员、管理员、操作员、监视员。

设备管理结构包含:区域、设备组、设备。

软件功能:

1. 软件登陆

2. 添加区域

3. 添加设备(设备组命名)

4. 操作设备

5. 定时功能

6. 查看历史数据及数据导出

7. 数据备份及还原

8. 系统设定

3、软件操作

由于聚英组态软件实现的功能较多,具体操作方法参考阅读:聚英组态软件使用说明.pdf

九、设备工作模式配置

1、设备地址

1.1 、设备地址的介绍

网络版设备通过 IP 地址来区分设备,设备地址使用默认的 254 即可。

1.2 、波特率的设置方法

修改设备通信波特率需要用到“DAM 调试软件 ”,DAM 调试软件为串口通信软件,所以需要使用虚拟串口软件虚拟一个串口来使用。

1) 安装提供的虚拟串口软件(USR-VCOM);

号US R-VCOM_v3.5.2.setup rar

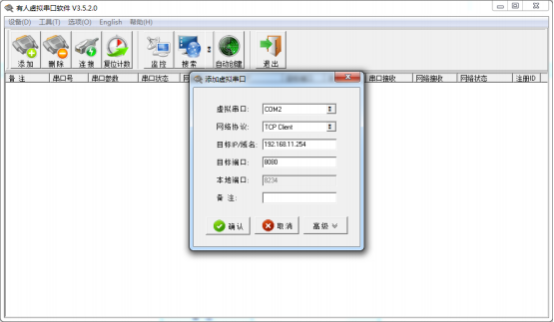

2) 打开虚拟串口软件根据配置的工作模式和参数建立虚拟串口;


3) 打开 DAM 调试软件打开虚拟串口进行通讯测试。


4)正常通讯后,点击下方波特率设置栏的“读取”和“设置”就可以分别读取和设置波特率和地址,点击设置后,软件底部提示设置成功即可。


5)通过浏览器登录设备网页界面,修改设备的波特率为刚才设置的波特率,点击 apply 应用即可。


2、工作模式

2.1 工作模式说明

2.1.1 、本机非锁联动模式

本身带有光耦输入和继电器输出的板卡模块,在该模式下,输入光耦与继电器为直接联动。即:光耦输入信号生效—>对应继电器吸合,光耦输入信号取消—>对应继电器断开。

该模式下因为机械及程序的延迟,光耦输入信号到继电器动作会有一定的延迟,但最大不会超过 0.05 秒。

由于该模式下所有继电器直接受光耦联动,所以会出现串口无法操作继电器的现象,这并不是异常现象,而是串口操作继电器后,在继电器还为动作之前就被光耦的状态联动了。

2.1.2 、本机自锁联动模式

模块本身带有光耦输入和继电器输出的板卡模块,在该模式下,光耦每输入一次信号,对应的继电器翻转一次。即:

光耦输入信号生效—>继电器翻转(吸合变断开、断开变吸合);

光耦输入信号取消—>继电器不动作;

该模式同样存在非锁模式的延迟问题,但是延迟时间同样不会大于 0.05 秒。

该模式主要可以用于外部信号触发来控制设备启停的场合,例如光耦外接一个按钮,对应的继电器外接用电设备,则每按一次按钮,设备就会切换一次启停状态。

2.1.3 、互锁模式

模块本身带有光耦输入和继电器输出的板卡模块,在该模式下,光耦每输入一次信号,对应的继电器会吸合,其他未输入信号光耦对应继电器会断开。即:

光耦输入信号生效—>对应继电器吸合其它继电器断开;

光耦输入信号取消—>继电器不动作;

该模式同样存在非锁模式的延迟问题,但是延迟时间同样不会大于 0.05 秒。

该模式主要可以用于外部信号触发来控制不同设备启停的场合,例如多路光耦没路外接一个按钮,对应的继电器外接用电设备,则按一路按钮,对应设备就会切换到启动状态,其它设备就会停止运行。

2.1.4 、双机非锁联动模式

该模式需要两个地址相同、模式相同的设备完成,两个设备通过直连 485 或者交叉 232 连接起来之后,模块 1 的光耦状态会直接控制模块 2 的对应继电器的状态,即:

模块 1 的 1 号光耦输入信号生效—>模块 2 的 1 号继电器吸合

模块 1 的 1 号光耦输入信号消失—>模块 2 的 1 号继电器断开

该模式下的继电器相应延迟时间较前几种的模式要长,但不会大于 0.1 秒(9600 波特率)

该模式下如果使用485 总线的话可以并联多个设备,其中设备两两地址匹配,这样可以做到远程的开关量传输。例如:现场有多个低速的开关量需要传输到

500 米外的控制机房去控制告警灯或者电铃,则只需在厂房布置几个模块通过两根双绞屏蔽线连接到机房的对应模块,就可以完成该任务。同理也可以把机房操作的按钮信号信号直接传送到位于机房模块的继电器上。

2.1.5 、双机自锁联动模式

该模式需要两个地址相同、模式相同的设备完成,两个设备通过直连 485 或者交叉 232 连接起来之后,模块 1 的光耦状态生效会翻转控制模块 2 的对应继电器的状态,即:

模块 1 的 1 号光耦输入信号生效—>模块 2 的 1 号继电器翻转

模块 1 的 1 号光耦输入信号消失—>模块 2 的 1 号继电器不动作

该模式的应用与“双机非锁联动”模式类似,但更适合于远程控制设备的启停,只需在操作端安装一个按钮即可实现按一次启动按一次停止的动作。

2.2 、工作模式配置

工作模式的设置,同样需要使用DAM 调试软件,同 1.2 中的方法一样,建立虚拟串口,打开 DAM 调试软件,正常通讯后,在软件工作模式部分选择相应工作模式设置即可,如下图所示:


点击设置后,软件下方提示设置成功即可。

3、闪开闪断功能及设置

3.1 、闪开闪断功能介绍

手动模式:对继电器每操作一次,继电器则翻转一次(闭合时断开,断开时闭合);

闪开模式:对继电器每操作一次,继电器则闭合 1 秒(实际时间【单位秒】 =设置数字*0.1)后自行断开;

闪断模式:对继电器每操作一次,继电器则断开 1.秒(时间可调)后自行闭合;

3.2 、闪断闪开的设置

闪开闪断模式不能写入设备内部,可以通过发送指令实现,聚英组态软件上即可实现此功能。


注:闪断闪开模式不能写入设备芯片内,软件上选择闪断闪开模式后,所有通道都为闪断闪开模式下,可通过发送单个通道的闪断闪开指令来进行单个通道的控制,不影响其他通道的正常控制。

十、开发资料说明

1、通讯协议说明

本产品支持标准 modbus 指令,有关详细的指令生成与解析方式,可根据本文中的寄存器表结合参考《MODBUS 协议中文版》 即可。

Modbus 协议说明书下载链接地址:

https://www.juyingele.com/software/   软件及使用教程.rar

2、Modbus 寄存器说明

线圈寄存器地址表:

寄存器名称


寄存器地址

说明

线圈控制




线圈 1

写线圈

00001

第一路继电器输出

线圈 2

1 号指令码

00002

第二路继电器输出

线圈 3


00003

第三路继电器输出

线圈 4


00004

第四路继电器输出

线圈 5


00005

第五路继电器输出

线圈 6


00006

第六路继电器输出

线圈 7


00007

第七路继电器输出

线圈 8


00008

第八路继电器输出

离散量输入




输入 1

开关量

10001


第一路输入

输入 2

2 号指令

10002


第二路输入

输入 3


10003


第三路输入

输入 4


10004


第四路输入

输入 5


10005


第五路输入

输入 6


10006

第六路输入

输入 7

10007

第七路输入

输入 8

10008

第八路输入

模拟量输入




输入 1

模拟量 4 号指令

30001

第一路输入

输入 2

30002

第二路输入

输入 3

30003

第三路输入

输入 4

30004

第四路输入

输入 5

30005

第五路输入

输入 6

30006

第六路输入

输入 7

30007

第七路输入

输入 8


30008

第八路输入

配置参数




通信波特率

保持寄存器

41001


见下表波特率数值对应表,默认为 0 ,支持 0-5 ,该寄存器同时决定 RS232 RS485 的通信波特率

备用

41002


备用,用户不可写入任何值。

偏移地址

41003


设备地址=偏移地址+拨码开关地址

工作模式

41004


用户可以使用,存储用户数据

延迟时间

41005


用户可以使用,存储用户数据

备注:

① :Modbus 设备指令支持下列Modbus 地址:

00001 至 09999 是离散输出(线圈)

10001 至 19999 是离散输入(触点)

30001 至 39999 是输入寄存器(通常是模拟量输入)

40001 至 49999 是保持寄存器(通常存储设备配置信息)

采用 5 位码格式,第一个字符决定寄存器类型,其余 4 个字符代表地址。地址 1 从 0开始,如 00001 对应 0000。

②:波特率数值对应表

数值

波特率

0

38400

1

2400

2

4800

3

9600

4

19200

5

38400

③:继电器状态,通过 30002 地址可以查询,也可以通过 00001---00002 地址来查询,但控制只能使用 00001---00002 地址。

30002 地址数据长度为 16bit 。最多可表示 16 个继电器。

对应结果如下:

Bit

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

0

继电器

8

7

6

5

4

3

2

1

16

15

14

13

12

11

10

9

位置

















即 寄存器 30009 数据 的 bit8 与寄存器 00001 的数据一样。

同理:光耦输入也是如此。寄存器 30003 的 bit8 、bit9 与寄存器 10001 、10002 都对应到指定的硬件上。

寄存器地址按照 PLC 命名规则,真实地址为去掉最高位,然后减一。

参考资料:http://hi.baidu.com/anyili001/item/573454e6539f60afc10d75c9

3、指令生成说明

指令可通过“聚英翱翔 DAM 调试软件 ”,的调试信息来获取,打开串口后,勾选调试信息,选择相应设置即可。


指令生成说明:对于下表中没有的指令,用户可以自己根据 modbus 协议生成,对于继电器线圈的读写,实际就是对 modbus 寄存器中的线圈寄存器的读写,上文中已经说明了继电器寄存器的地址,用户只需生成对寄存器操作的读写指令即可。例如读或者写继电器 1的状态,实际上是对继电器 1 对应的线圈寄存器 00001 的读写操作。

4、指令列表

情景

RTU 格式(16 进制发送)

查询八路状态

FE 01 00 00 00 08 29 C3

查询指令返回信息

FE 01 01 00 61 9C

控制第一路开

FE 05 00 00 FF 00 98 35

控制返回信息

FE 05 00 00 FF 00 98 35

控制第一路关

FE 05 00 00 00 00 D9 C5

控制返回信息

FE 05 00 00 00 00 D9 C5

控制第二路开

FE 05 00 01 FF 00 C9 F5

控制第二路关

FE 05 00 01 00 00 88 05

控制第三路开

FE 05 00 02 FF 00 39 F5

控制第三路关

FE 05 00 02 00 00 78 05

控制第四路开

FE 05 00 03 FF 00 68 35

控制第四路关

FE 05 00 03 00 00 29 C5

控制第五路开

FE 05 00 04 FF 00 D9 F4

控制第五路关

FE 05 00 04 00 00 98 04

控制第六路开

FE 05 00 05 FF 00 88 34

控制第六路关

FE 05 00 05 00 00 C9 C4

控制第七路开

FE 05 00 06 FF 00 78 34

控制第七路关

FE 05 00 06 00 00 39 C4

控制第八路开

FE 05 00 07 FF 00 29 F4

控制第八路关

FE 05 00 07 00 00 68 04

查询八路光耦状态

FE 02 00 00 00 08 6D C3

查询返回信息

FE 02 01 00 91 9C

5、指令详解

5.1 、继电器输出

控制 1 路继电器(以第一路开为例,其他通道参照本例),任意一个字节变动,CRC 校验位会随之变动。

发送码:FE 05 00 00 FF 00 98 35

字段

含义

备注

FE

设备地址

这里为广播地址

05

05 指令

单个控制指令

00 00

地址

要控制继电器寄存器地址

FF 00

指令

继电器开的动作

98 35

CRC16

 6 字节数据的CRC16 校验和

继电器卡返回信息:

返回码:FE 05 00 00 FF 00 98 35

字段

含义

备注

FE

设备地址

这里为广播地址

05

05 指令

单个控制指令

00 00

地址

要控制继电器寄存器地址

FF 00

指令

继电器开的动作

98 35

CRC16

 6 字节数据的CRC16 校验和

5.2 、继电器状态

查询 8 路继电器

发送码:FE 01 00 00 00 08 29 C3

字段

含义

备注

FE

设备地址

这里为广播地址

01

01 指令

查询继电器状态指令

00 00

起始地址

要查询的第一个继电器寄存器地址

00 08

查询数量

要查询的继电器数量

29 C3

CRC16

 6 字节数据的CRC16 校验和

继电器卡返回信息:

返回码:FE 01 01 00 61 9C

字段

含义

备注

FE

设备地址


01

01 指令

返回指令:如果查询错误,返回 0x81

01

字节数

返回状态信息的所有字节数。1+(n-1)/8

00

查询的状态

返回的继电器状态。

Bit0:第一个继电器状态

Bit1:第二个继电器状态

。。。。。。。

Bit7:第八个继电器状态

61 9C

CRC16

 6 字节数据的CRC16 校验和

5.3 、光耦输入

查询光耦

发送码:FE 02 00 00 00 08 6D C3

字段

含义

备注

FE

设备地址


02

02 指令

查询离散量输入(光耦输入)状态指令

00 00

起始地址

要查询的第一个光耦的寄存器地址

00 08

查询数量

要查询的光耦状态数量

6D C3

CRC16


光耦返回信息:

返回码:FE 02 01 01 50 5C

字段

含义

备注

FE

设备地址


02

02 指令

返回指令:如果查询错误,返回 0x82

01

字节数

返回状态信息的所有字节数。1+(n-1)/8

01

查询的状态

返回的继电器状态。

Bit0:第一个光耦输入状态

Bit1:第二个光耦输入状态

。。。。。。。

Bit7:第八个光耦输入状态

50 5C

CRC16


5.4 、模拟量查询

获取到的模拟量数据与实际输入值之间的关系为:实际值=返回值*0.001查询模拟量 AD 字

发送码:FE 04 00 00 00 08 E5 C3

字段

含义

备注

FE

设备地址


04

04 指令

查询输入寄存器指令

00 00

起始地址

要查询的第一路模拟量寄存器地址

00 08

查询数量

要查询的模拟量数量

E5 C3

CRC16


模拟返回信息:

返回码:FE 04 02 00 00 AD 24

字段

含义

备注

FE

设备地址


04

04 指令

返回指令:如果查询错误,返回 0x82

02

字节数

返回状态信息的所有字节数

00 00

查询的 AD

0x0227 ,即十进制 551,为查询的模拟量 AD字的值,实际值=返回值*0.001

AD 24

CRC16


5.5 、闪开闪闭指令

闪开闪闭指令解析

闪开发送码:FE 10 00 03 00 02 04 00 04 00 0A 00 D8

闪断发送码:FE 10 00 03 00 02 04 00 02 00 14 21 62

字段

含义

备注

FE

设备地址


10

10 指令

查询输入寄存器指令

00 03

继电器地址

要控制的器地址

00 02

控制命令数

要对继电的命令个数

04

字节数

控制信息命令的的所有字节数。1+(n-1)/8

00 04  00 02

指令

00 04 为闪开指令 00 02 为闪闭命令

00 0A

间断时间

00 0A 为十六进制换为十进制则为 10 间隔时间为(0.1 *10

00 D8

CRC16

校验方式

返回码:FE 10 00 03 00 02 A5 C7

字段

含义

备注

FE

设备地址


10

10 指令

返回指令:如果查询错误,返回 0x82

00 03

设备地址

查询设备的地址

00 02

接收命令数

设备接受的命令个数

A5 C7

CRC16

校验位

5.6 、全开全关指令

全开全关指令解析

全开发送码:FE 0F 00 00 00 08 01 FF F1 D1

全断发送码:FE 0F 00 00 00 08 01 00 B1 91

字段

含义

备注

FE

设备地址


0F

0F 指令

返回指令:如果查询错误,返回 0x82

00 00

起始地址


00 08

控制数量

控制的继电器数量

01

字节数

发送命令字节数

FF  (或 00

全开全关命令

FF  全开命令  00 全关命令

F1 D1 (或 B1 91)

CRC16

校验位

全开返回码:FE 0F 00 00 00 08 40 02

全断返回码:FE 0F 00 00 00 08 40 02

字段

含义

备注

FE

设备地址


0F

0F 指令

返回指令:如果查询错误,返回 0x82

00 00

起始地址


00 08

数量

返回信息的继电器数量

40 02

CRC16

校验位

十一、常见问题与解决方法

1 、连接设备的 WIFI 信号弱,不稳定。

检查设备的供电电压和电流,设备供电电流要求 1A 以上。

2 、设备复位时,WIFI 信号不出现

短接注意引脚接触好,复位时间 6-10s,复位成功时,网口黄的和绿灯会同时闪烁后熄灭,等待 30s,信号出现,可多次复位。




DAM-0888 工业级网络数采控制器产品参数
DAM-0888 工业级网络数采控制器产品尺寸


DAM0888 工业级网络数采控制器相关资料下载
DAM0888 工业级网络数采控制器说明书 DAM0888 工业级网络数采控制器说明书
网口配置软件 网口配置软件
WIFI配置手册 WIFI配置手册
网口WIFI配置资料 网口WIFI配置资料
测试软件 DAM调试软件
JYDAM调试软件
应用软件 聚英局域网平台软件
局域网app软件
协议说明 协议说明
参考源码 参考源码
PLC例程 PLC例程
第三方组态例程 第三方组态例程
在线购买
批量采购/定制产品

销售专线: 010-82899827/1 4006688400 7x24小时销售服务热线

联系邮箱:juyingele@163.com

技术咨询

在线咨询: 点击咨询

联系邮箱:juyingele@163.com

暂时没有本产品的使用视频
联系销售
销售王经理微信 销售王经理
微信公众号 微信公众号
服务热线
400-6688-400
