一、产品特点

• 供电电压：DC7-30V；
• 通信波特率：2400,4800,9600,19200,38400（默认9600，可以修改）；
• 通信协议：支持标准modbus RTU ＆ASCII协议；
• 可以设置0-255个设备地址，可以通过软件设置。

二、产品功能

• 14路12位分辨率模拟量输入。

三、产品选型

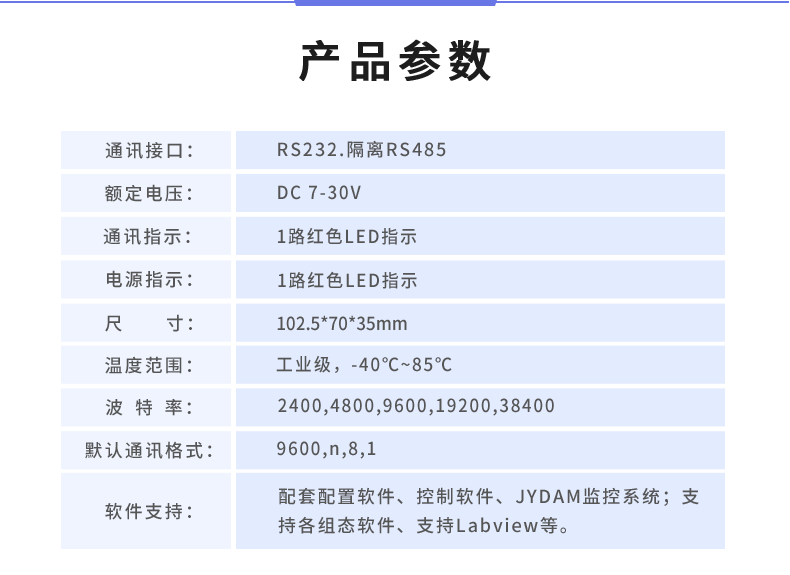

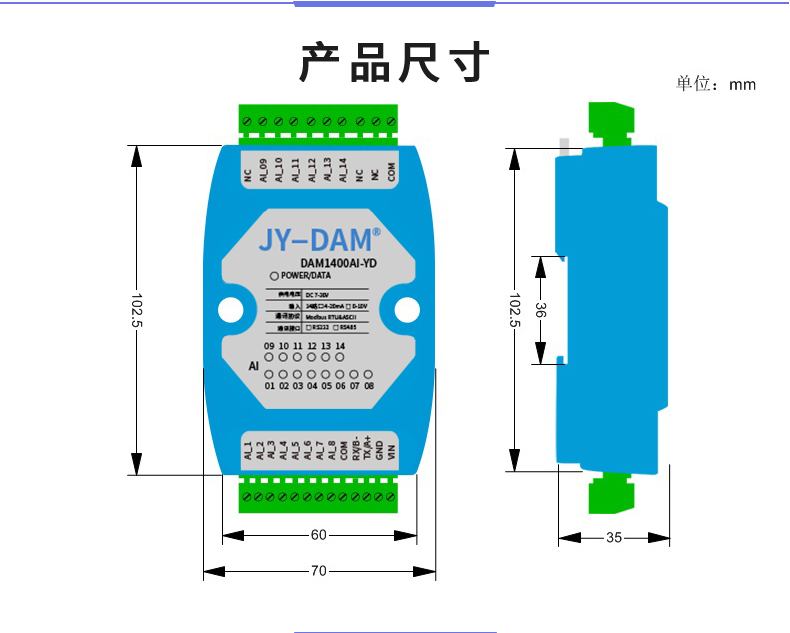

四、主要参数

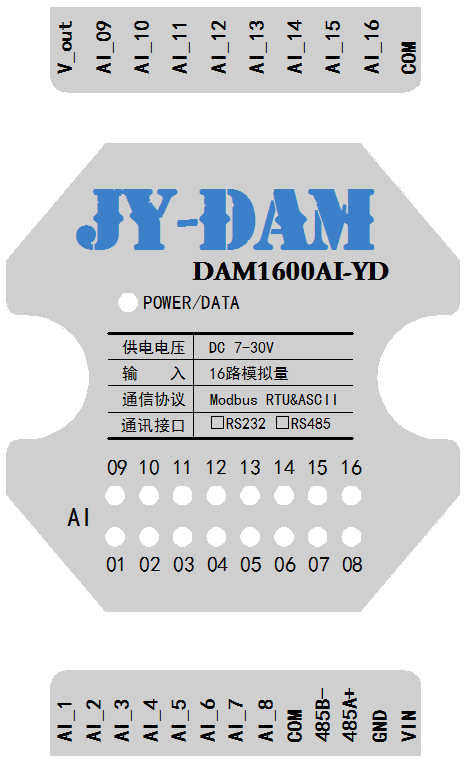

五、接口说明

VIN为供电电源正极，GND为供电电源负极。

六、输入输出接线

模拟量接线示意图

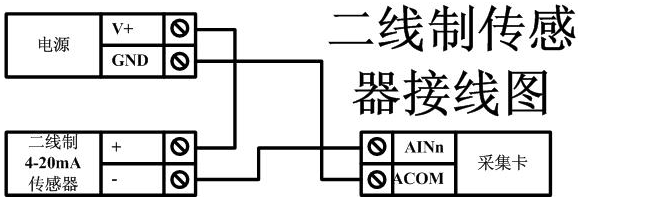

二线制：

三线制：

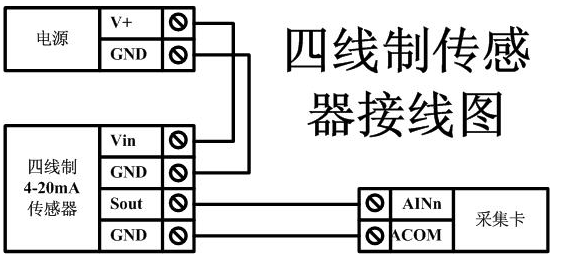

四线制：

七、通讯接线说明

1、RS485级联接线方式

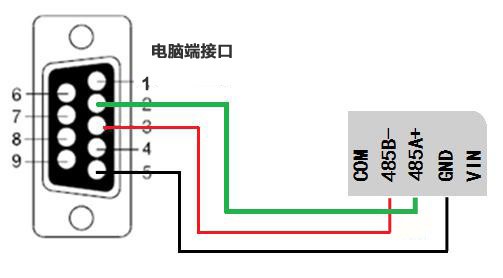

2、RS232接线连接方式

测试软件说明

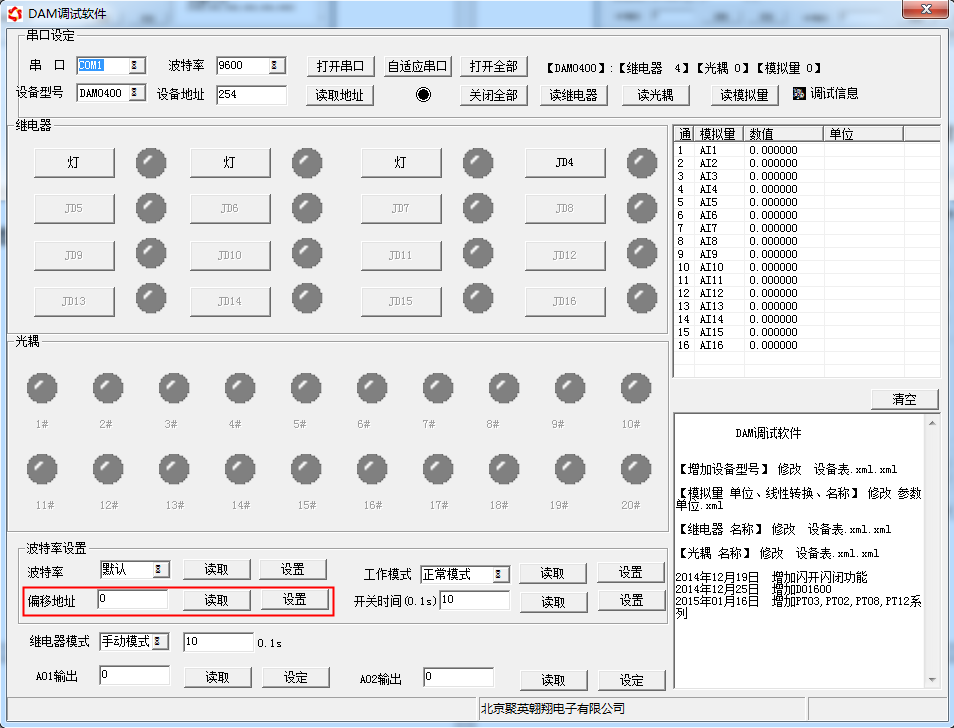

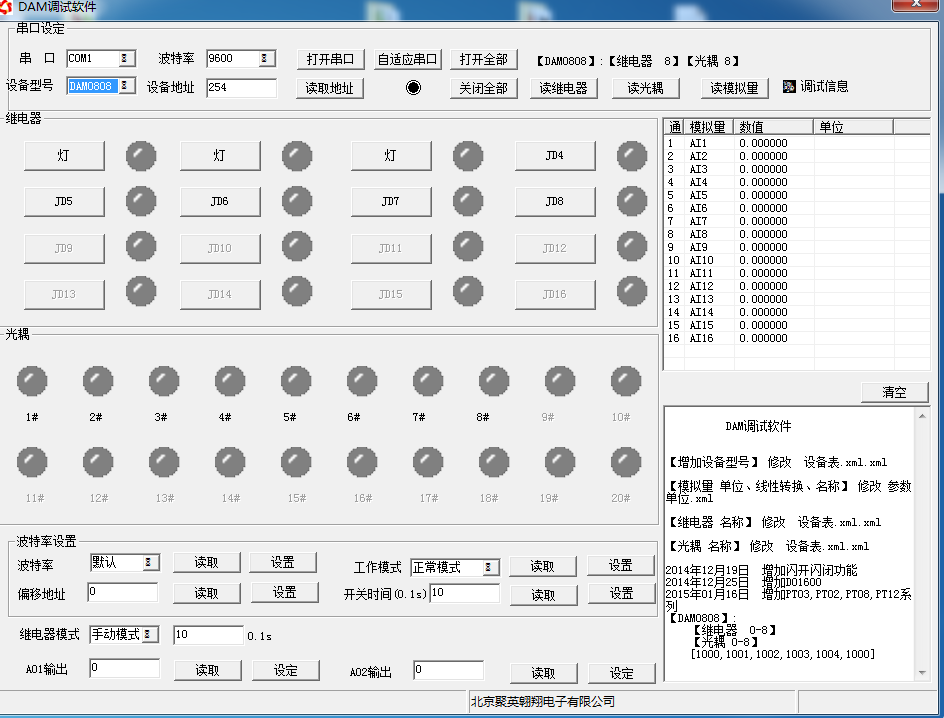

1、软件界面

2、软件功能

• 开关量状态查询
• 调试信息查询
• 偏移地址的设定

九、工作模式功能及设置

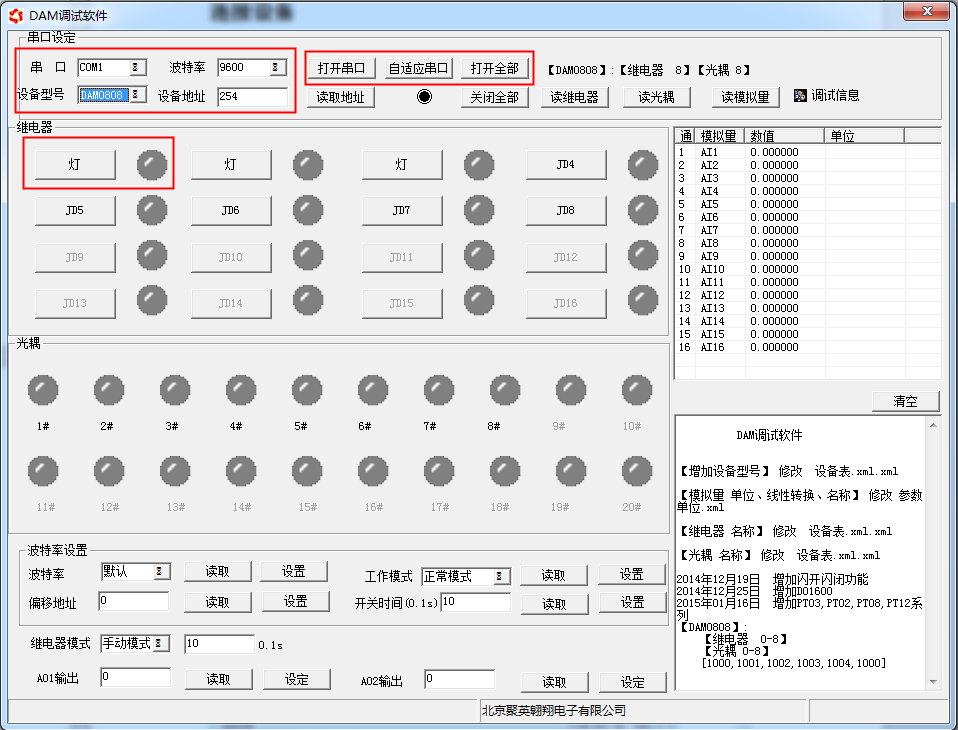

1、连接设备

打开“聚英翱翔DAM调试软件”；串口设定栏：串口选择您电脑对应COM口，波特率选择设备默认波特率（9600）（未自己设置过波特率前），设备地址填写“254”（254为设备的广播地址），设备型号选择相对应型号，设置好以上设备的4个参数后点击打开串口，点击继电器按钮“JD1”若继电器反应则连接成功。

2、设备地址的更改方法

2.1、设备地址的介绍

本设备是没有拨码开关的设备，所以设备地址 = 偏移地址。

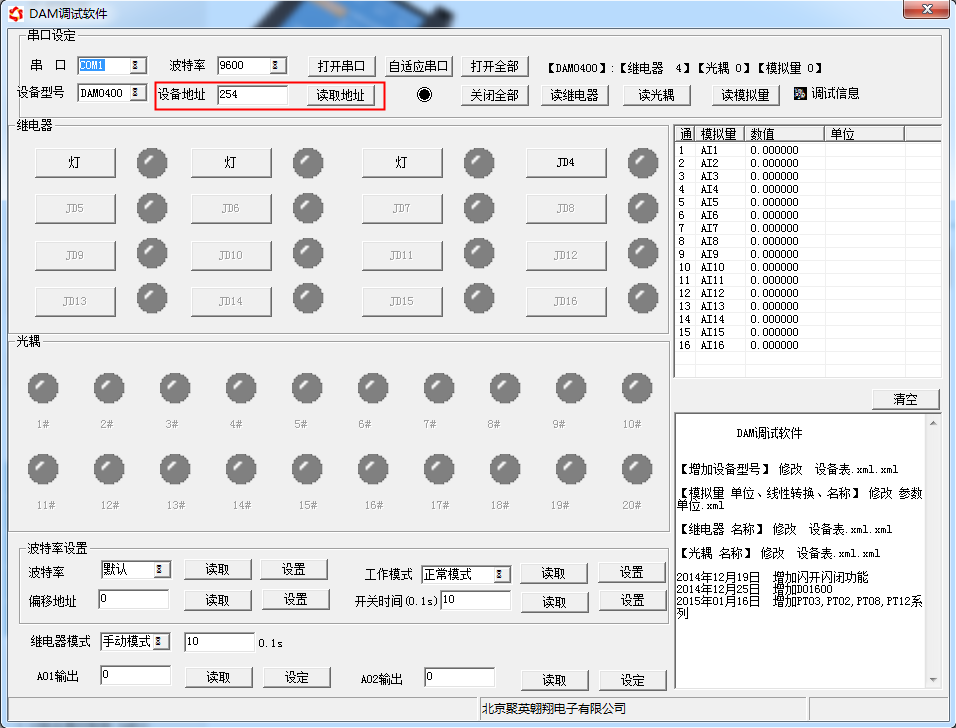

2.2、设备地址的读取

点击软件上方“读取地址”

2.3、偏移地址的设定与读取

点击软件下方偏移地址后边的“读取”或“设置”来对设备的偏移地址进行读取或设置。

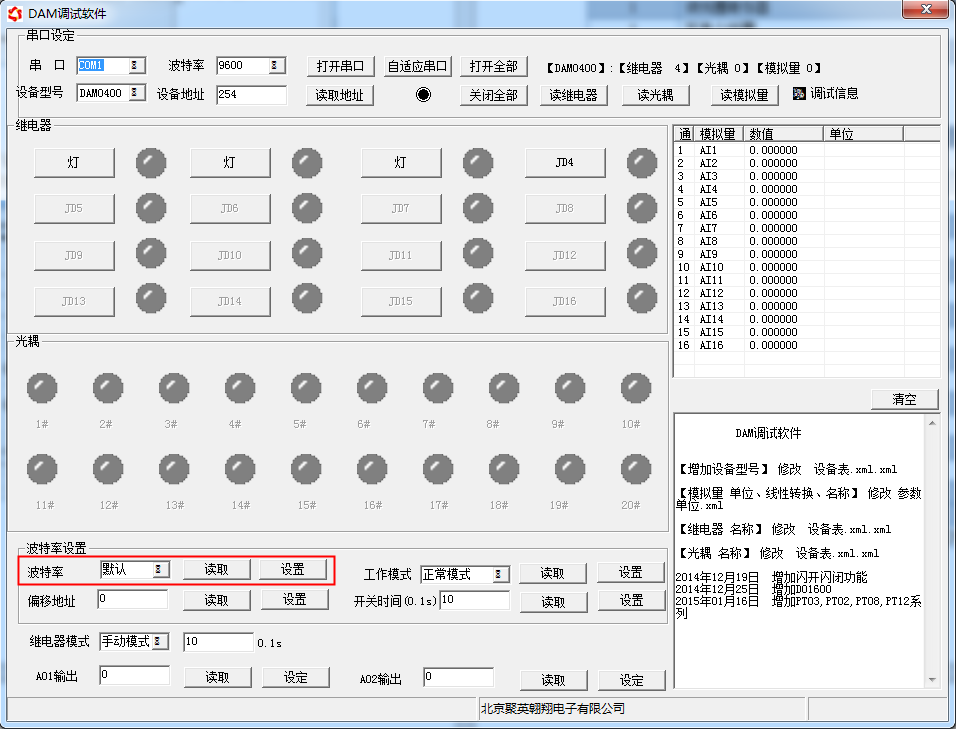

2.4、波特率的读取与设置

点击下方波特率设置栏的“读取”和“设置”就可以分别读取和设置波特率和地址，操作后需要重启设备和修改电脑串口设置。

十、开发资料说明

1、通讯协议说明

本产品支持标准modbus指令，有关详细的指令生成与解析方式，可根据本文中的寄存器表结合参考《MODBUS协议中文版》 即可。

Modbus协议中文版下载地址：http://www.juyingele.com.cn/software/software/Modbus POLL软件及使用教程.rar

本产品支持modbus RTU 格式。

2、Modbus寄存器说明

本控制卡主要为线圈寄存器，主要支持以下指令码：1、5、15

线圈寄存器地址表：

备注：

①：Modbus设备指令支持下列Modbus地址：

00001至09999是离散输出(线圈)

10001至19999是离散输入(触点)

30001至39999是输入寄存器(通常是模拟量输入) 40001至49999是保持寄存器(通常存储设备配置信息)

采用5位码格式，第一个字符决定寄存器类型，其余4个字符代表地址。地址1从0开始，如00001对应0000。

②：波特率数值对应表

③：继电器状态，通过30002地址可以查询，也可以通过00001---00002地址来查询，但控制只能使用00001---00002地址。

30002地址数据长度为16bit。最多可表示16个继电器。

对应结果如下：

即 寄存器30009数据 的bit8 与寄存器00001的数据一样。

同理：光耦输入也是如此。寄存器30003的bit8、bit9 与寄存器10001、10002都对应到指定的硬件上。

寄存器地址按照PLC命名规则，真实地址为去掉最高位，然后减一。

参考资料：http://hi.baidu.com/anyili001/item/573454e6539f60afc10d75c9

3、指令生成说明

应用举例及其说明：本机地址除了拨码开关地址之外，还有默认的254为广播地址。当总线上只有一个设备时，无需关心拨码开关地址，直接使用254地址即可，当总线上有多个设备时通过拨码开关选择为不同地址，发送控制指令时通过地址区别。

注意：RS485总线可以挂载多个设备。

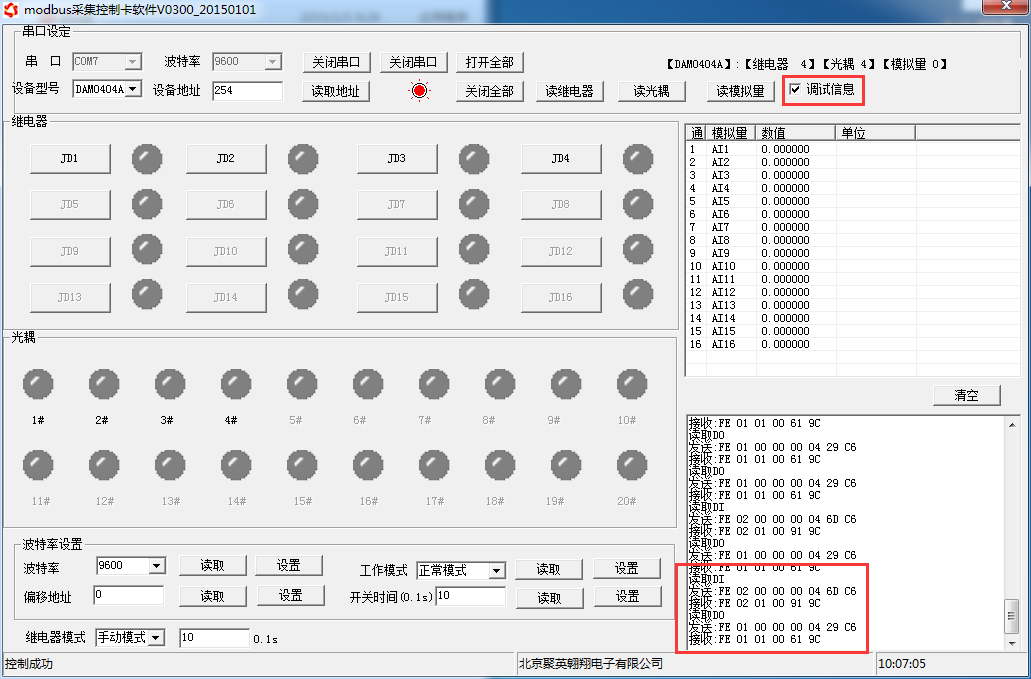

指令可通过“聚英翱翔DAM系列配置软件”，的调试信息来获取。

指令生成说明：对于下表中没有的指令，用户可以自己根据modbus协议生成

4、指令列表

5、指令详解

查询模拟量

发送码：FE 04 00 00 00 01 25 C5

模拟返回信息：

返回码：FE 04 02 00 00 AD 24
