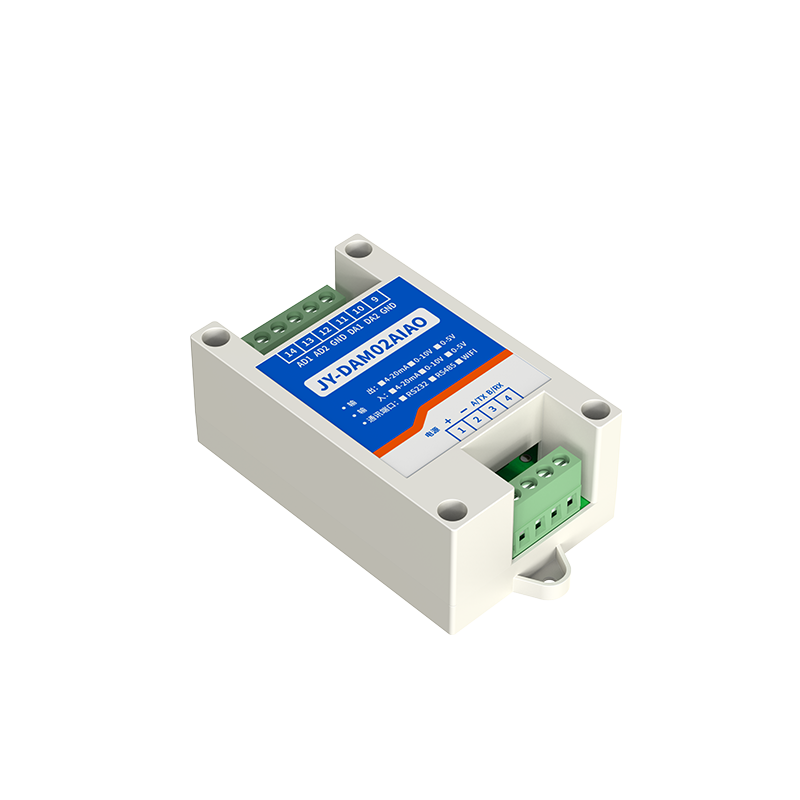

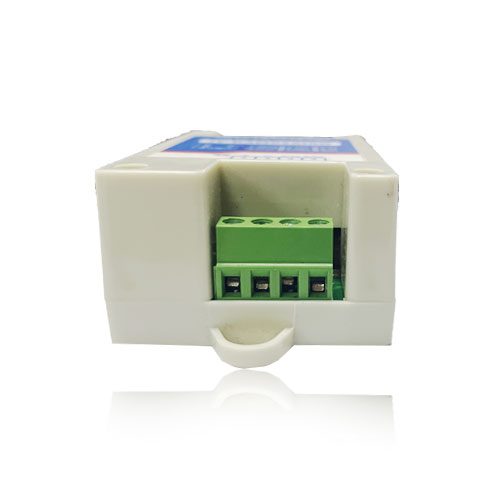

DAM02AIAO 模拟量控制模块

一、产品特点

DC12-30V宽压供电;

RS485通讯;

通讯接口支持RS232或者RS485或者WiFi;

支持标准modbus协议;

二、产品功能

2路模拟量输出，12位DA;

2路模拟量输入通道，12为AD;

支持波特率：2400.4800.9600.19200.38400.

三、产品选型

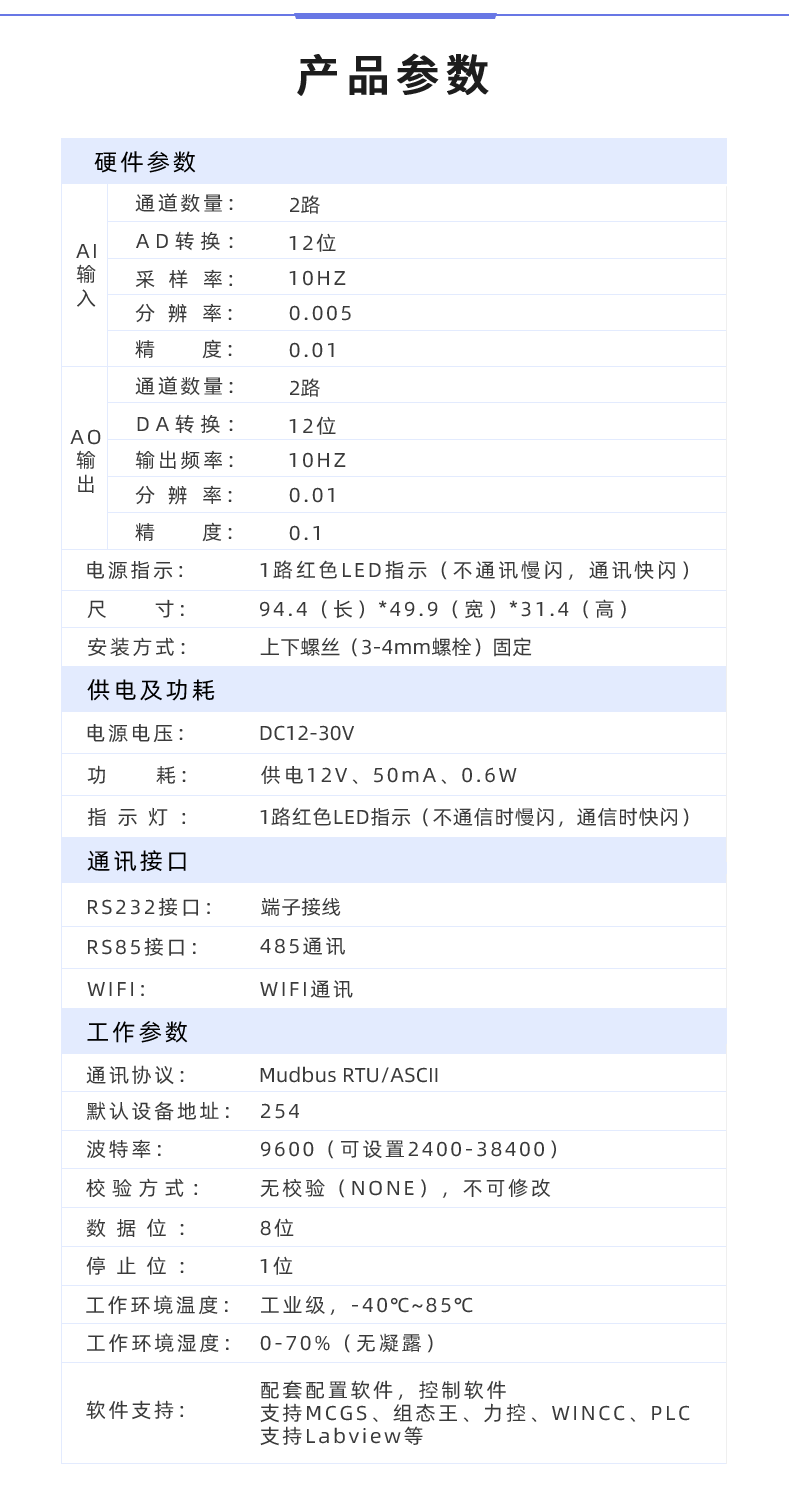

四、主要参数

通讯接线说明

1、RS232接线方式

RS232接线为端子接线。

2、

电脑自带的串口一般是RS232.需要配232-485转换器(工业环境建议使用有源带隔离的转换器)，转换后RS485为A、B两线，A接板上A端子，B接板上B端子，485屏蔽可以接GND。若设备比较多建议采用双绞屏蔽线，采用链型网络结构。

七、输入输出

1、模拟量输出接线

GND为输出负极，AO1-AO2为信号正极

设置输出值与实际值之间的关系是：输出值=实际值*100.如设置输出4ma，写写入400.

2、模拟量输入接线

下图中的电源部分为传感器供电，AI1-AI2接传感器信号正，GND为传感器信号负。

设备采集到的AI数据与实际输入值之间的关系：

实际值=返回值*0.001

八、测试软件说明

软件下载

http://www.juyingele.com.cn/software/software/聚英翱翔DAM调试软件使用教程.rar(软件视频教程连接)

通讯测试

选择设备当前串口号，打开串口;

选择对应的产品型号;

设备地址修改为254.点击“读取地址”，软件底部提示“读取成功”，读到的设备地址为“0”，软件右下方的发送和指令正确，则说明设备与电脑通讯成功。

参数及工作模式配置

1、设备地址

1.1、设备地址的介绍

DAM系列设备地址默认为0.使用广播地址为254进行通讯，用0无法通讯。

设备地址=偏移地址。

1.2、设备地址的读取

设备正常通讯后，初始设备地址写入254.然后点击软件上方“读取地址”即可读到设备的当前地址。

1.3、偏移地址的设定与读取

点击DAM调试软件下方偏移地址后边的“读取”或“设置”来对设备的偏移地址进行读取或设置。

2、

点击下方波特率设置栏的“读取”和“设置”就可以分别读取和设置波特率和地址，操作后需要重启设备和修改电脑串口设置。

开发资料说明

1、通讯协议说明

本产品支持标准modbus指令，有关详细的指令生成与解析方式，可根据本文中的寄存器表结合参考《MODBUS协议中文版》 即可。

2、Modbus寄存器说明

本控制卡主要为模拟输入寄存器和光耦输入寄存器，主要支持以下指令码：2、4

寄存器说明：

3、指令生成说明

指令可通过“聚英翱翔DAM调试软件”，勾选调试信息来获取。

指令生成说明：对于下表中没有的指令，用户可以自己根据modbus协议生成，对于继电器线圈的读写，实际就是对modbus寄存器中的线圈寄存器的读写，上文中已经说明了继电器寄存器的地址，用户只需生成对寄存器操作的读写指令即可。例如读或者写继电器1的状态，实际上是对继电器1对应的线圈寄存器00001的读写操作。

4、指令列表

4.1、

5、指令详解

5.1、模拟量查询

获取到的模拟量数据与实际输入值之间的关系为：实际值=返回值*0.001

查询第一路模拟量AD字

FE 04 00 00 00 01 25 C5

模拟返回信息：

FE 04 02 00 00 AD 24

5.2、模拟量输出

设置第一路模拟量输出

设置输出值与实际值之间的关系是：输出值=实际值*100.如设置输出8ma，写写入800.

FE 06 00 00 03 20 9C ED

模拟返回信息：

FE 06 00 00 03 20 CD 2D

5.3、设置多路模拟量输出

FE 10 00 00 00 02 04 00 00 00 00 C0 B8

模拟返回信息：

FE 10 00 00 00 02 55 C7
