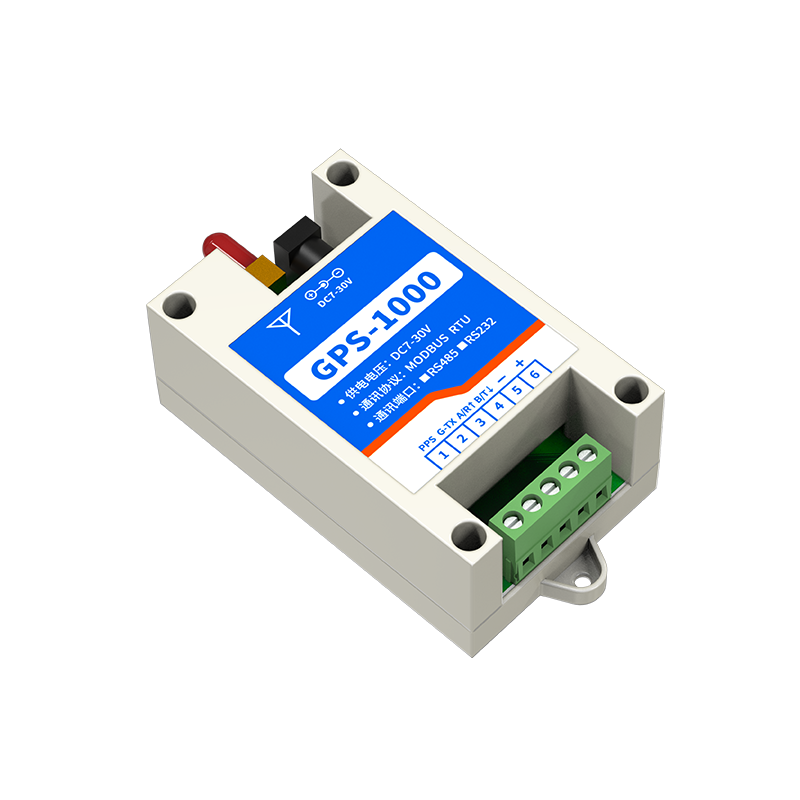

GPS-1000 工业级GPS/北斗定位模块

Modbus协议 | 时段报警 | 同步授时 | 高灵敏度

GPS -1000 工业级GPS/北斗定位模块,标准Modbus协议,·高灵敏度, RS232/RS485通讯接口·支持同步授时GPS+北斗双模定位,支持时段报警

联网方式:RS232/RS485 版本说明:标准版 协议:Modbus TCP/RTU/ASCII 软件说明:免费测试/应用软件 二次开发:支持 安装方式:35mm导轨或四角螺丝

产品特点

DC7-30V宽压供电;

电源接口采用防反接、自恢复保险、瞬态抑制二极管多重保护

通讯接口支持1路RS485

同时支持多种协议,Modbus RTU/TCP/ASCII协议;

通信波特率:2400.4800.9600.19200.38400.115200(可以通过软件修改,默认9600);

模块支持 GPS/Beidou/GLONASS/Galileo/QZSS/SBAS

快速定位小于1秒;(纯硬件热启动)

日出日落时间自动计算输出

各个时区时间任意切换

产品功能

集成GPS/北斗定位。

产品选型


型号

modbus

RS485

GPS

DAMGPS-1000-485

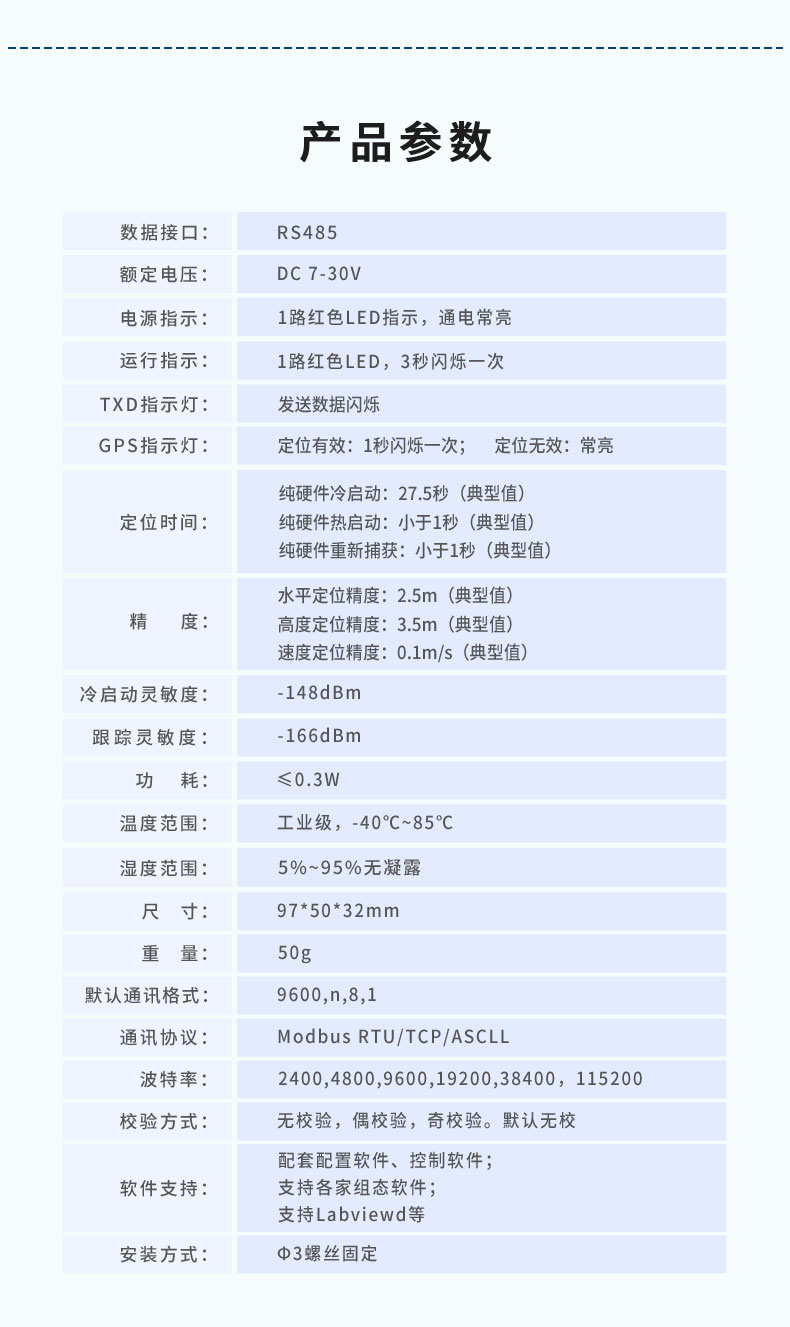

主要参数


参数

说明

数据接口

RS485

额定电压

DC7-30V宽压供电

电源指示

1路红色LED指示通电常亮

运行指示

1路红色LED,3秒闪烁一次

 TXD指示灯

发送数据闪烁

RXD指示灯

接收数据闪烁

GPS指示灯

定位有效:1秒闪烁一次;

定位无效:常亮

定位时间

纯硬件冷启动:27.5秒(典型值)

纯硬件热启动:小于1秒(典型值)

纯硬件重新捕获:小于1秒(典型值)

精度

水平定位精度:2m(典型值)

速度定位精度:0.1m/s(典型值)

冷启动灵敏度

-148dBm

跟踪灵敏度

-162dBm

功耗

≤0.3W

温度范围

工业级,-40℃~85℃

湿度范围

5%~95%无凝露

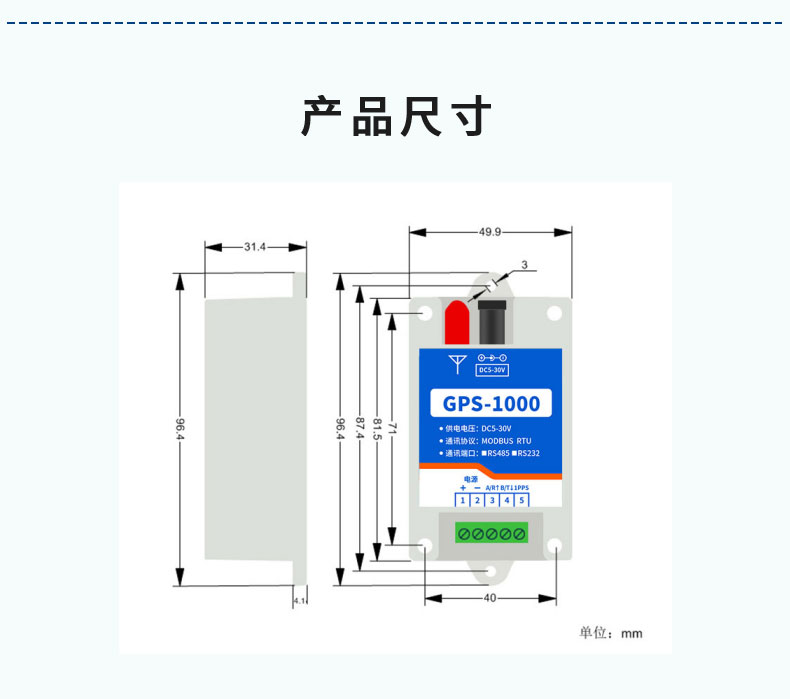

尺寸

97*50*32mm

重量

50g

默认通讯格式

9600.n,8.1

通讯协议

Modbus RTU/TCP/ASCLL

波特率

2400.4800.9600.19200.38400115200

校验方式

无校验,偶校验,奇校验。默认无校验

软件支持

配套配置软件、控制软件;
支持各家组态软件;
支持Labviewd等

安装方式

Φ3螺丝固定


测试软件说明

软件下载

软件下载链接地址:http://www.juyingele.com.cn/software/software/JYDAM调试软件.rar

软件说明


工具栏

说明

通讯设置

  1. 串口/网络通讯方式选择;
  2. 端口号/TCP地址选择;
  3. 设置AI/DI/DO读取刷新时间。

DO控制

  1. 操作DO通道;
  2. 选择DO模式;
  3. 设置动作时间。

DI输入

  1. 查看DI输入状态;
  2. 读取DI状态生成查询指令;
  3. 设置DI/DO通道名称。

模拟量输入

  1. 显示4-20ma/0-10v/0-5v实时数据/曲线;
  2. 显示PT100/KPT100/DS18B20温度数据/曲线;
  3. 显示实时采集时间;
  4. 设置AI/温度通道名称;
  5. 设置AI通道量程转换及显示单位;
  6. 手动导出excel表格数据;
  7. 手动保存数据曲线。

模拟量输出

  1. 设置AO输出;
  2. 生成AO多通道输出指令。

配置参数

  1. 显示当前设备AI/DI/DO通道数量信息;
  2. 设置波特率;
  3. 设置偏移地址;
  4. 设置工作模式;
  5. 设置AI/DI/DO自动回传;
  6. 设置DO掉电记忆。

指令区域

  1. 生成AI/DI/DO/AO/参数设置等指令。

调试区域

  1. 用户自定义发送指令测试。


详细使用说明参考:JYDAM调试软件使用说明文档

通讯参数

地址说明


地址说明

说明

默认地址

1

默认设备地址均为1

广播地址

254

单独连接设备,任何设备地址下均可用254通讯;

当设备地址不明确时,用于读取当前设备地址。


修改设备地址


DAM系列设备

说明

有拨码开关设备

设备地址=拨码开关地址+偏移地址

无拨码开关设备

设备地址=偏移地址


拨码开关地址

五个拨码全都拨到“ON”位置时,为地址“31”;

五个拨码全都拨到“OFF”位置时,为地址“1”;

最左边1为二进制最低位。

偏移地址

偏移地址默认为0.通过软件进行设置:

设备重新上电;

使用修改后的波特率通讯测试。

开发资料说明

本产品支持标准modbus指令,有关详细的指令生成与解析方式,可根据本文中的寄存器表结合参考《MODBUS协议中文版》 即可。

Modbus协议中文版参考:

http://www.juyingele.com.cn/software/software/Modbus%20POLL软件及使用教程.rar

本设备主要支持以下指令码:3  4

寄存器地址表:


寄存器名称


数据类型

寄存器地址

说明

显示参数

定位状态








输入

寄存器04

u16

40001

0:定位无效

1:定位有效

u16

40002

2020代表2020

u16

40003

1~12代表1~12

u16

40004

1~31代表1~31

u16

40005

0~23代表0~23

u16

40006

0~59代表0~59

u16

40007

0~59代表0~59

纬度

Float

40008

单位度,float类型数据

纬度方向

u16

40010

78:北

83:南

经度

Float

40011

单位度,float类型数据

经度方向

u16

40013

69:东

87:西

对地速度

Float

40014

Knot(节),float类型数据

对地航向(方位)

Float

40016

单位度,float类型数据

日出时间

u16

40017

534代表534

日落时间

u16

40018

1926代表1926

海拔高度

Float

40019

单位米,float类型数据

对地速度

Float

40021

单位Km/hfloat类型数据

RMC数据(GPS原始数据)

u16

40301~40351

RMC定位数据,长度50个寄存器

配置参数

通信波特率

保持

寄存器03

u16

31001

见下表波特率数值对应表,默认为0,支持0-6,该寄存器决定RS485的通信波特率

偏移地址

u16

31003

设备地址=偏移地址

时区

s16

31004

东时区为正,西时区为负;默认东八区


波特率数值对应表


数值

波特率

0

38400

1

2400

2

4800

3

9600

4

19200

5

38400

6

115200

7

57600

8

56000

9

14400

10

1200


注意:使用第三方上位机,比如组态王、MCGS、PLC等软件时,PLC寄存器地址会偏移1.

指令生成说明

使用JYDAM调试软件即可生成查询通道指令

指令列表


情景

RTU格式(16进制hex格式发送)

查询定位状态

FE 04 00 00 00 01 25 C5

查询当前年份

FE 04 00 01 00 01 74 05

查询当前月份

FE 04 00 02 00 01 84 05

查询当前日期

FE 04 00 03 00 01 D5 C5

查询当前时刻

FE 04 00 04 00 01 64 04

查询当前分钟

FE 04 00 05 00 01 35 C4

查询当前秒

FE 04 00 06 00 01 C5 C4

查询当前纬度

FE 04 00 07 00 02 D4 05

查询当前纬度方向

FE 04 00 09 00 01 F5 C7

查询当前经度

FE 04 00 0A 00 02 45 C6

查询当前经度方向

FE 04 00 0C 00 01 E5 C6

查询当前对地速度

FE 04 00 0D 00 02 F4 07

查询当前对地航向

FE 04 00 0F 00 02 55 C7

查询当前日出时间

FE 04 00 10 00 01 24 00

查询当前日落时间

FE 04 00 11 00 01 75 C0

查询当前海拔高度

FE 04 00 13 00 02 94 01

查询当前速度

FE 04 00 15 00 02 74 00

查询所有定位信息

FE 04 00 00 00 13 A5 C8


指令详解

查询定位状态

发送码:FE 04 00 00 00 01 25 C5


字段

含义

备注

FE

设备地址

FE为广播地址

04

04指令

查询输入寄存器指令

00 00

起始地址

查询的定位状态寄存器地址

00 01

查询的寄存器数量

1个(U16整型寄存器,每个通道2个字节,高位在前,低位在后)

25 C5

CRC16



模拟返回信息:

返回码:FE 04 02 00 00 AD 24


字段

含义

备注

FE

设备地址


04

04指令

返回查询指令:如果查询错误,返回82

02

字节数

返回2个字节的数据

00 00

定位状态

0代表未获取到定位信息,1代表获取到定位信息,需将GPS1000设备至于室外移动后才能获取定位信息(高位在前,低位在后)

AD 24

CRC16

CRC16校验位


5.2、查询年份信息

发送码:FE 04 00 01 00 01 74 05


字段

含义

备注

FE

设备地址

FE为广播地址

04

04指令

查询输入寄存器指令

00 01

起始地址

查询的当前年份寄存器地址

00 01

查询的寄存器数量

1个(U16整型寄存器,每个通道2个字节,高位在前,低位在后)

74 05

CRC16



模拟返回信息:

返回码:FE 04 02 07 E4 AF 5F


字段

含义

备注

FE

设备地址


04

04指令

返回查询指令:如果查询错误,返回82

02

字节数

返回2个字节的数据

07 E4

当前月份

当前年份:2020

AF 5F

CRC16

CRC16校验位


5.3、查询月份信息

发送码:FE 04 00 02 00 01 84 05


字段

含义

备注

FE

设备地址

FE为广播地址

04

04指令

查询输入寄存器指令

00 02

起始地址

查询的当前月份寄存器地址

00 01

查询的寄存器数量

1个(U16整型寄存器,每个通道2个字节,高位在前,低位在后)

84 05

CRC16



模拟返回信息:

返回码:FE 04 02 00 09 6D 22


字段

含义

备注

FE

设备地址


04

04指令

返回查询指令:如果查询错误,返回82

02

字节数

返回2个字节的数据

00 09

当前月份

当前月份:9

6D 22

CRC16

CRC16校验位


5.4、查询日期信息

发送码:FE 04 00 03 00 01 D5 C5


字段

含义

备注

FE

设备地址

FE为广播地址

04

04指令

查询输入寄存器指令

00 03

起始地址

查询的当前日期寄存器地址

00 01

查询的寄存器数量

1个(U16整型寄存器,每个通道2个字节,高位在前,低位在后)

D5 C5

CRC16



模拟返回信息:

返回码:FE 04 02 00 0A 2D 23


字段

含义

备注

FE

设备地址


04

04指令

返回查询指令:如果查询错误,返回82

02

字节数

返回2个字节的数据

00 0A

当前日期

当前日期:10

2D 23

CRC16

CRC16校验位


5.5、查询时刻信息

发送码:FE 04 00 04 00 01 64 04


字段

含义

备注

FE

设备地址

FE为广播地址

04

04指令

查询输入寄存器指令

00 04

起始地址

查询的当前时刻寄存器地址

00 01

查询的寄存器数量

1个(U16整型寄存器,每个通道2个字节,高位在前,低位在后)

64 04

CRC16



模拟返回信息:

返回码:FE 04 02 00 0F ED 20


字段

含义

备注

FE

设备地址


04

04指令

返回查询指令:如果查询错误,返回82

02

字节数

返回2个字节的数据

00 0F

当前日期

当前时刻:15

ED 20

CRC16

CRC16校验位


5.6、查询分钟信息

发送码:FE 04 00 05 00 01 35 C4


字段

含义

备注

FE

设备地址

FE为广播地址

04

04指令

查询输入寄存器指令

00 05

起始地址

查询的当前分钟寄存器地址

00 01

查询的寄存器数量

1个(U16整型寄存器,每个通道2个字节,高位在前,低位在后)

35 C4

CRC16



模拟返回信息:

返回码:FE 04 02 00 2D 6D 39


字段

含义

备注

FE

设备地址


04

04指令

返回查询指令:如果查询错误,返回82

02

字节数

返回2个字节的数据

00 2D

当前分钟

当前时刻:45

6D 39

CRC16

CRC16校验位


5.7、查询秒信息

发送码:FE 04 00 06 00 01 C5 C4


字段

含义

备注

FE

设备地址

FE为广播地址

04

04指令

查询输入寄存器指令

00 06

起始地址

查询的当前秒寄存器地址

00 01

查询的寄存器数量

1个(U16整型寄存器,每个通道2个字节,高位在前,低位在后)

C5 C4

CRC16



模拟返回信息:

返回码:FE 04 02 00 03 ED 25


字段

含义

备注

FE

设备地址


04

04指令

返回查询指令:如果查询错误,返回82

02

字节数

返回2个字节的数据

00 03

当前分钟

当前秒:3

ED 25

CRC16

CRC16校验位


5.8、查询纬度信息

发送码:FE 04 00 07 00 02 D4 05


字段

含义

备注

FE

设备地址

FE为广播地址

04

04指令

查询输入寄存器指令

00 07

起始地址

查询的当前纬度寄存器地址

00 02

查询的寄存器数量

2float型寄存器(4个字节,高位在前,低位在后)

D4 05

CRC16



模拟返回信息:

返回码:FE 04 04 42 20 1D 9D 29 C0


字段

含义

备注

FE

设备地址


04

04指令

返回查询指令:如果查询错误,返回82

04

字节数

返回4个字节的数据

42 20

01 9D

当前纬度信息

当前纬度:40.0289

29 C0

CRC16

CRC16校验位


5.9、查询纬度方向

发送码:FE 04 00 09 00 01 F5 C7


字段

含义

备注

FE

设备地址

FE为广播地址

04

04指令

查询输入寄存器指令

00 09

起始地址

查询的当前纬度方向寄存器地址

00 01

查询的寄存器数量

1个(U16整型寄存器,每个通道2个字节,高位在前,低位在后)

E5 C7

CRC16



模拟返回信息:

返回码:FE 04 02 00 4E 2D 10


字段

含义

备注

FE

设备地址


04

04指令

返回查询指令:如果查询错误,返回82

02

字节数

返回2个字节的数据

00 4E

当前纬度方向

当前纬度方向:78(北)

2D 10

CRC16

CRC16校验位


5.10、查询经度信息

发送码:FE 04 00 0A 00 02 45 C6


字段

含义

备注

FE

设备地址

FE为广播地址

04

04指令

查询输入寄存器指令

00 0A

起始地址

查询的当前经度寄存器地址

00 02

查询的寄存器数量

2float型寄存器(4个字节,高位在前,低位在后)

45 C6

CRC16



模拟返回信息:

返回码:FE 04 04 42 E8 9D 79 C9 B5


字段

含义

备注

FE

设备地址


04

04指令

返回查询指令:如果查询错误,返回82

04

字节数

返回4个字节的数据

42 E8

9D 79

当前经度信息

当前经度:116.308

29 C0

CRC16

CRC16校验位


5.11、查询经度方向

发送码:FE 04 00 0C 00 01 E5 C6


字段

含义

备注

FE

设备地址

FE为广播地址

04

04指令

查询输入寄存器指令

00 0C

起始地址

查询的当前经度方向寄存器地址

00 01

查询的寄存器数量

1个(U16整型寄存器,每个通道2个字节,高位在前,低位在后)

E5 C6

CRC16



模拟返回信息:

返回码:FE 04 02 00 45 6C D7


字段

含义

备注

FE

设备地址


04

04指令

返回查询指令:如果查询错误,返回82

02

字节数

返回2个字节的数据

00 45

当前经度方向

当前经度方向:69(东)

6C D7

CRC16

CRC16校验位


5.12、查询对地速度(节)信息

发送码:FE 04 00 0D 00 02 F4 07


字段

含义

备注

FE

设备地址

FE为广播地址

04

04指令

查询输入寄存器指令

00 0D

起始地址

查询的当前对地速度寄存器地址

00 02

查询的寄存器数量

2float型寄存器(4个字节,高位在前,低位在后)

F4 07

CRC16



模拟返回信息:

返回码:FE 04 04 00 00 00 00 FE 8B


字段

含义

备注

FE

设备地址


04

04指令

返回查询指令:如果查询错误,返回82

04

字节数

返回4个字节的数据

00 00

00 00

当前对地速度

当前对地速度:00(设备位于室内时,GPS定位状态为0,无法获取速度)

FE 8B

CRC16

CRC16校验位


5.13、查询对地航向信息

发送码:FE 04 00 0F 00 02 55 C7


字段

含义

备注

FE

设备地址

FE为广播地址

04

04指令

查询输入寄存器指令

00 0F

起始地址

查询的当前对地航向寄存器地址

00 02

查询的寄存器数量

2float型寄存器(4个字节,高位在前,低位在后)

55 C7

CRC16



模拟返回信息:

返回码:FE 04 04 00 00 00 00 FE 8B


字段

含义

备注

FE

设备地址


04

04指令

返回查询指令:如果查询错误,返回82

04

字节数

返回4个字节的数据

00 00

00 00

当前对地航向

当前对地航向(设备位于室内时,GPS定位状态为0,无法获取航向信息)

FE 8B

CRC16

CRC16校验位


5.14、查询日出时间

发送码:FE 04 00 10 00 01 24 00


字段

含义

备注

FE

设备地址

FE为广播地址

04

04指令

查询输入寄存器指令

00 10

起始地址

查询的日出时间寄存器地址

00 01

查询的寄存器数量

1个(U16整型寄存器,每个通道2个字节,高位在前,低位在后)

24 00

CRC16



模拟返回信息:

返回码:FE 04 02 00 00 AD 24


字段

含义

备注

FE

设备地址


04

04指令

返回查询指令:如果查询错误,返回82

02

字节数

返回2个字节的数据

00 00

当前日出时间

当前日出时间:00(设备位于室内时,GPS定位状态为0,无法获取日出信息)

AD 24

CRC16

CRC16校验位


5.15、查询日落时间

发送码:FE 04 00 11 00 01 75 C0


字段

含义

备注

FE

设备地址

FE为广播地址

04

04指令

查询输入寄存器指令

00 11

起始地址

查询的日落时间寄存器地址

00 01

查询的寄存器数量

1个(U16整型寄存器,每个通道2个字节,高位在前,低位在后)

75 C0

CRC16



模拟返回信息:

返回码:FE 04 02 00 00 AD 24


字段

含义

备注

FE

设备地址


04

04指令

返回查询指令:如果查询错误,返回82

02

字节数

返回2个字节的数据

00 00

当前日出时间

当前日落时间:00(设备位于室内时,GPS定位状态为0,无法获取日落信息)

AD 24

CRC16

CRC16校验位


5.16、查询海拔信息

发送码:FE 04 00 13 00 02 94 01


字段

含义

备注

FE

设备地址

FE为广播地址

04

04指令

查询输入寄存器指令

00 13

起始地址

查询的当前海拔寄存器地址

00 02

查询的寄存器数量

2float型寄存器(4个字节,高位在前,低位在后)

94 01

CRC16



模拟返回信息:

返回码:FE 04 04 42 E8 9D 79 C9 B5


字段

含义

备注

FE

设备地址


04

04指令

返回查询指令:如果查询错误,返回82

04

字节数

返回4个字节的数据

42 E8

9D 79

当前海拔

当前海拔:116.30

29 C0

CRC16

CRC16校验位


5.17、查询速度(Km/h)信息

发送码:FE 04 00 15 00 02 74 00


字段

含义

备注

FE

设备地址

FE为广播地址

04

04指令

查询输入寄存器指令

00 15

起始地址

查询的当前速度寄存器地址

00 02

查询的寄存器数量

2float型寄存器(4个字节,高位在前,低位在后)

74 00

CRC16



模拟返回信息:

返回码:FE 04 04 42 E8 9D 79 C9 B5


字段

含义

备注

FE

设备地址


04

04指令

返回查询指令:如果查询错误,返回82

04

字节数

返回4个字节的数据

42 E8

9D 79

当前经度信息

当前速度:116.30Km/h

29 C0

CRC16

CRC16校验位


5.18、读取所有定位数据

注意:需将GPS1000设备至于室外移动后才能获取定位信息,室内获取的定位状态为0

发送码:FE 04 00 00 00 13 A5 C8


字段

含义

备注

FE

设备地址

FE为广播地址

04

04指令

查询输入寄存器指令

00 00

起始地址

要查询的起始寄存器地址

00 17

查询通道数量

查询定位状态///////纬度/纬度方向/经度/经度方向/对地速度/对地航向/日出时间/日落时间/海拔/速度

A4 0B

CRC16



模拟返回信息:

返回码:FE 04 26 00 00 07 E4 00 09 00 0A 00 0F 00 2D 00 03 42 20 1D 9D 00 4E 42 E8 9D 79 00 45 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 F8 A8


字段

含义

备注

FE

设备地址


04

04指令

返回指令:如果查询错误,返回0x82

26

字节数

返回查询19个通道的相关定位信息的所有字节数38

每通道2个字节,高位在前,低位在后

00 00

定位状态

0代表未获取到定位信息,1代表获取到定位信息,需将GPS1000设备至于室外移动后才能获取定位信息

07 E4

当前年份:2020

00 09

当前月份:9

00 0A

当前日期:10

00 0F

当前时刻:15

00 2D

当前分钟:45

00 03

当前秒:3

42 20 1D 9D

纬度

当前纬度:40.0289

00 4E

纬度方向

当前纬度方向:78(北)

42 E8 9D 79

经度

当前经度:116.308

00 45

经度方向

当前经度方向:69(东)

00 00 00 00

对地速度

当前对地速度:(室内获取数据为0

00 00 00 00

对地航向

当前对地航向:(室内获取数据为0

00 00

日出时间

当前日出时间:(室内获取数据为0

00 00

日落时间

当前日落时间:(室内获取数据为0

00 00 00 00

海拔


00 00 00 00

速度


F8 A8

CRC16

CRC16校验位


5.19、读取

发送码:FE 04 01 2C 00 32 A5 E5


字段

含义

备注

FE

设备地址

FE为广播地址

04

04指令

查询输入寄存器指令

01 2C

起始地址

要查询模拟量寄存器地址

00 32

查询数量

要查询的模拟量数量 50

A5 E5

CRC16



模拟返回信息:

返回码:FE 04 64 4D 52 2C 43 37 30 36 34 32 32 30 2E 30 30 41 2C 34 2C 30 30 2E 31 34 37 34 31 4E 2C 31 2C 36 31 38 31 33 2E 39 39 2C 32 2C 45 2E 31 31 37 2C 30 33 38 33 2E 2C 36 37 30 37 30 30 32 2C 2C 41 2C 37 2A 00 33 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 C2 70


字段

含义

备注

FE

设备地址


04

04指令

返回指令:如果查询错误,返回0x82

64

字节数

返回状态信息的所有字节数

4D 52...

数据

RMC定位数据

C2 70

CRC16



举例:RMC,100646.000.A,3109.9704.N,12123.4219.E,0.257.335.62.291216.,,A*59


名称

样例

单位

描述

消息ID

RMC


RMC协议头

UTC时间

100646.000


Hhmmss.ss

状态

A


A数据有效

V数据无效

纬度

2109.9704


ddmm.mmmm

N/S指示

N


N

S

经度

11123.4219


dddmm.mmmm

E/W指示

E


W西

E

地面速度

0.257

Knot()


方位

335.62


日期

291216


ddmmyy

磁变量



-

校验和

*59



<CR><LF>



消息结束




GPS-1000 工业级GPS/北斗定位模块产品参数
GPS-1000 工业级GPS/北斗定位模块产品尺寸

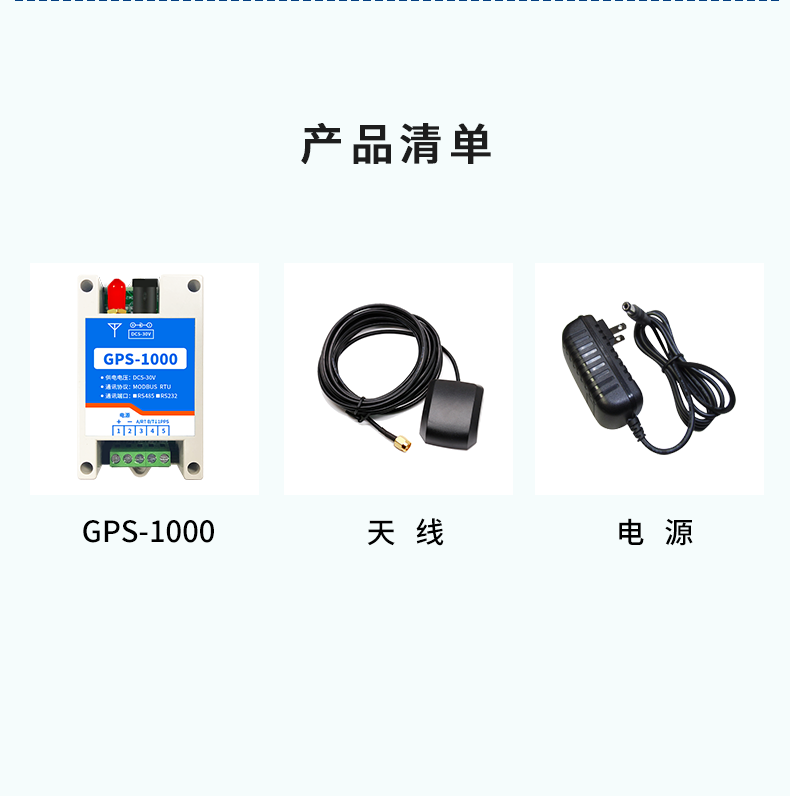

GPS-1000 工业级GPS/北斗定位模块产品清单


GPS-1000 工业级GPS/北斗定位模块相关资料下载
GPS-1000 工业级GPS/北斗定位模块说明书 GPS-1000 工业级GPS/北斗定位模块说明书
Modbus工程 Modbus工程
测试软件 DAM调试软件
JYDAM调试软件
应用软件 聚英组态软件
协议说明 协议说明
参考源码 参考源码
PLC例程 PLC例程
第三方组态例程 第三方组态例程
在线购买
批量采购/定制产品

销售专线: 010-82899827/1 4006688400 7x24小时销售服务热线

联系邮箱:juyingele@163.com

技术咨询

在线咨询: 点击咨询

联系邮箱:juyingele@163.com

联系销售
销售王经理微信 销售王经理
微信公众号 微信公众号
服务热线
400-6688-400
