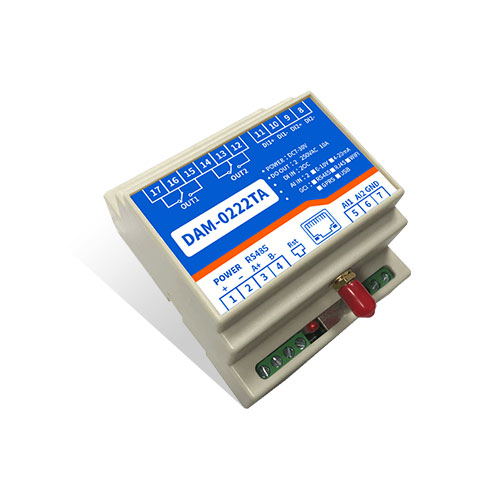

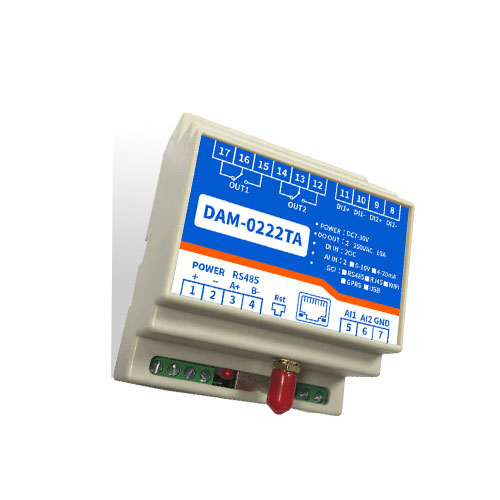

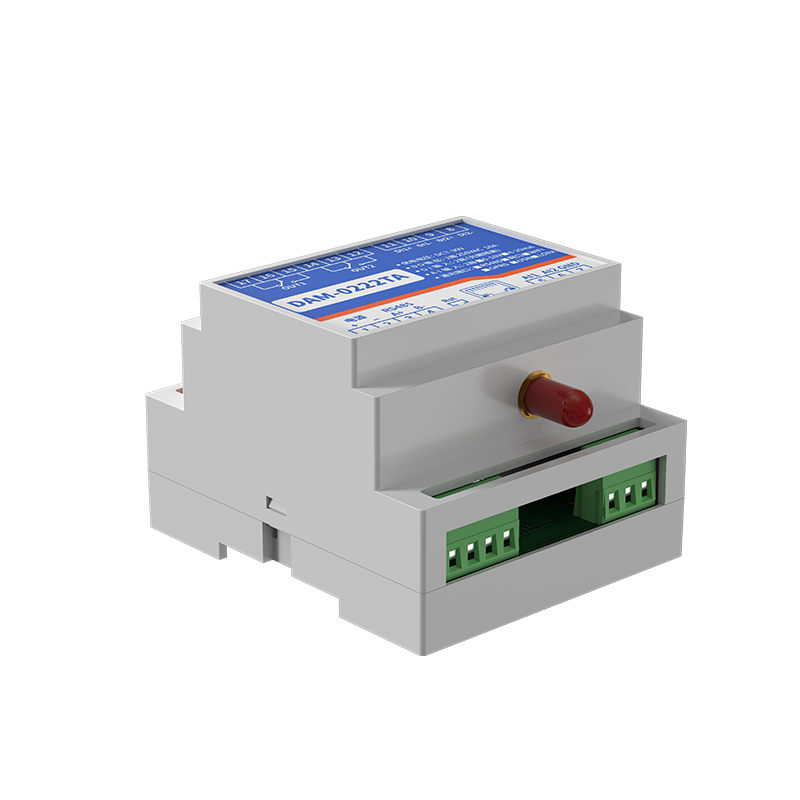

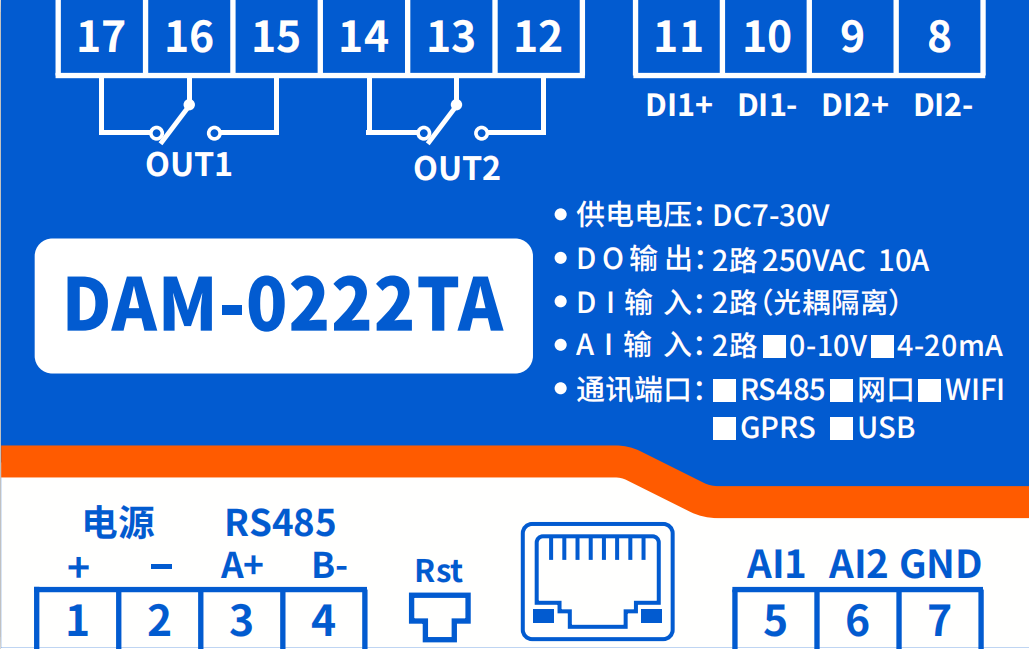

DAM0222TA 工业级网络模块,2路继电器输出(DO)2路开关量采集(DI)2路模拟量采集(Al),2路继电器控制输出,触点隔离;2路开关量输入;2路模拟量输入;支持单网口、单WIFI、网口+WIFI三种分类;支持TCP/UDP工作方式;提供安卓手机APP...
智能自控版功能:
版本 | 定时功能 | 联动模式 | 模拟量阈值 | 场景 |
普通版 | ||||
智能自控版 | ● | ● | ● | ● |
②、智能自控版:

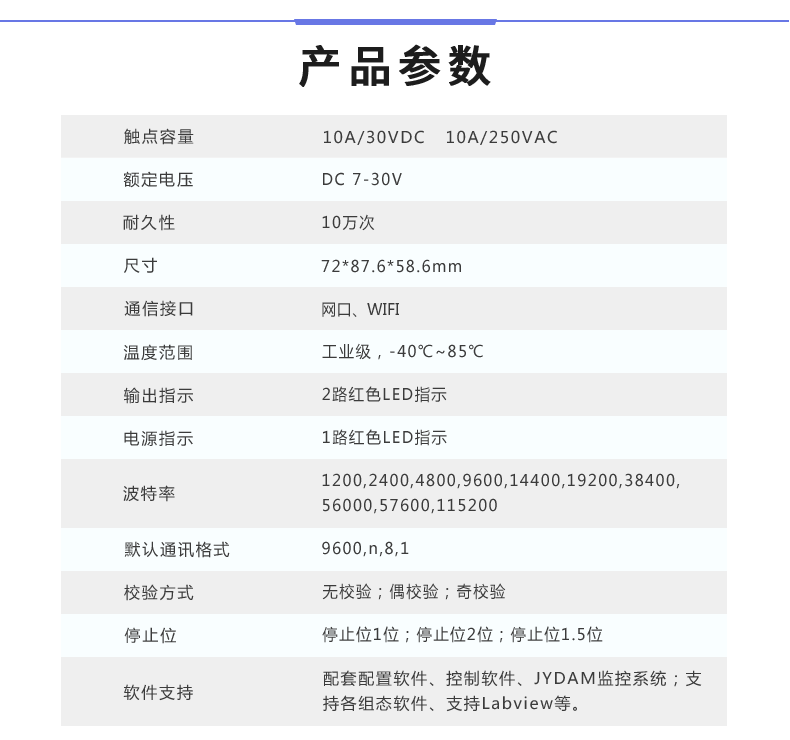

参数 | 说明 |
触点容量 | 10A/30VDC 10A/250VAC |
耐久性 | 10万次 |
数据接口 | RJ45 |
默认IP | 192.168.1.232,端口号:10000 |
默认工作模式 | TCP Server |
额定电压 | DC 7-30V |
电源指示 | 1路红色LED指示(通电时常亮) |
通讯指示 | 1路绿色LED指示(通信时闪烁) |
输出指示 | 2路红色LED指示 |
温度范围 | 工业级,-40℃~85℃ |

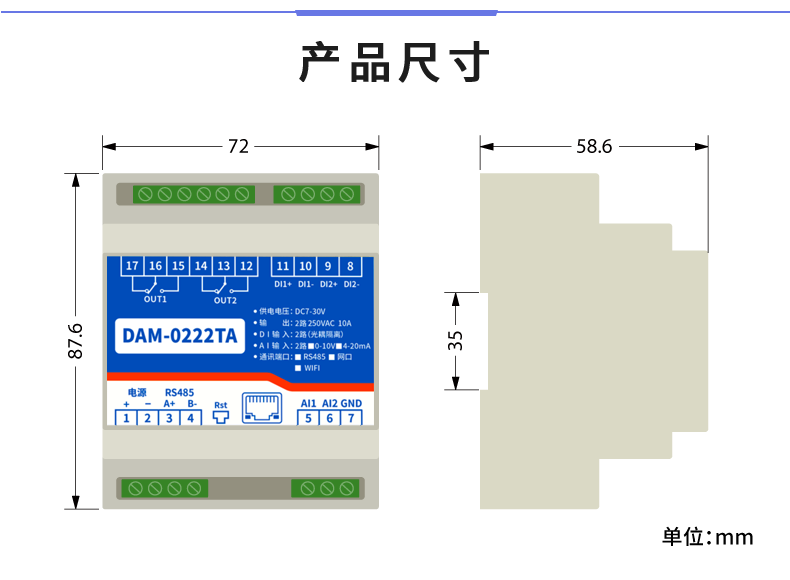

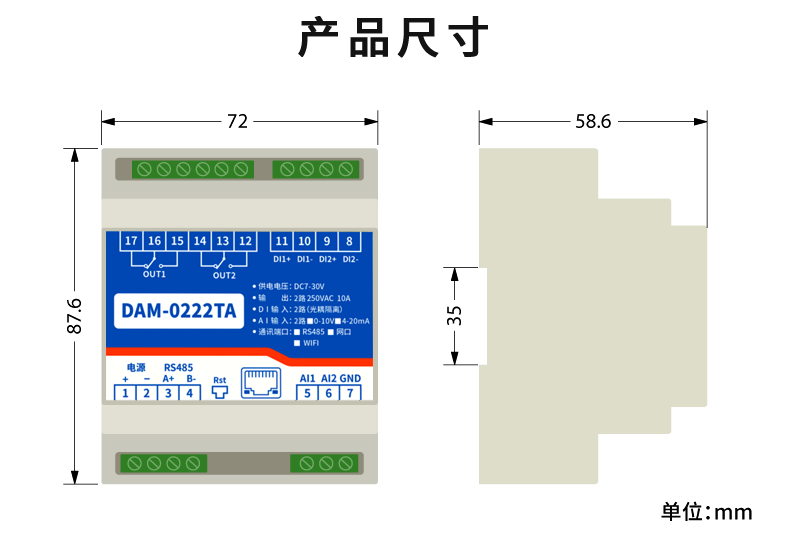

尺寸 | 87.5*72*58.7mm |
重量 | 220g |
默认通讯格式 | 9600,n,8,1 |
波特率 | 2400,4800,9600,19200,38400 |
软件支持 | 配套配置软件、控制软件; |
IP地址 | 网络模式 | 端口号 | 设备地址 |
192.168.1.232 | TCP Server | 10000 | 1 |

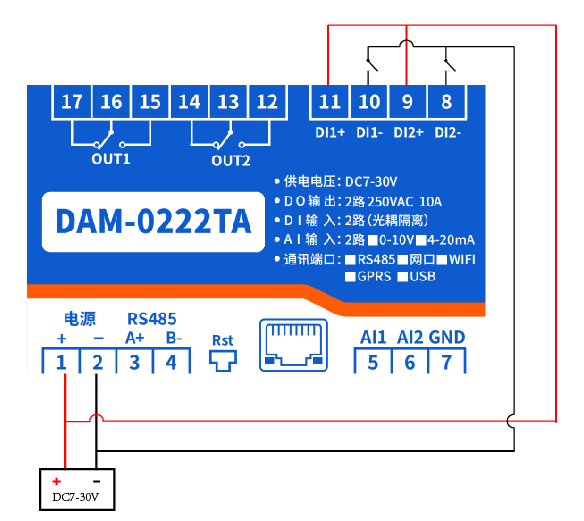

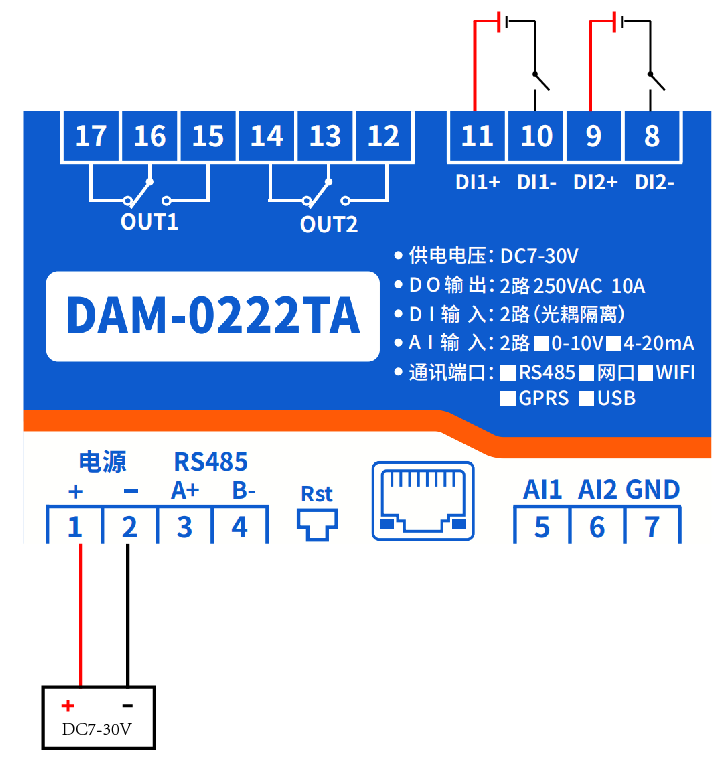

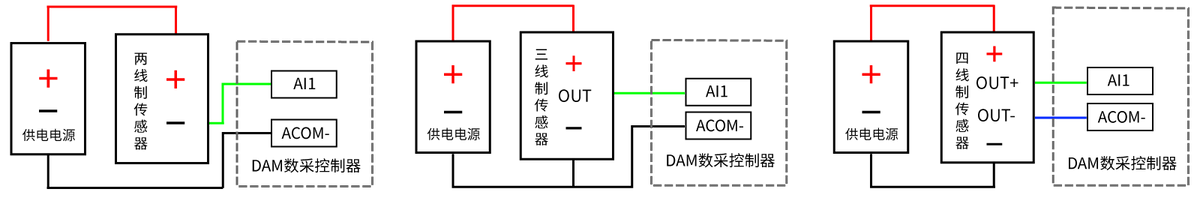

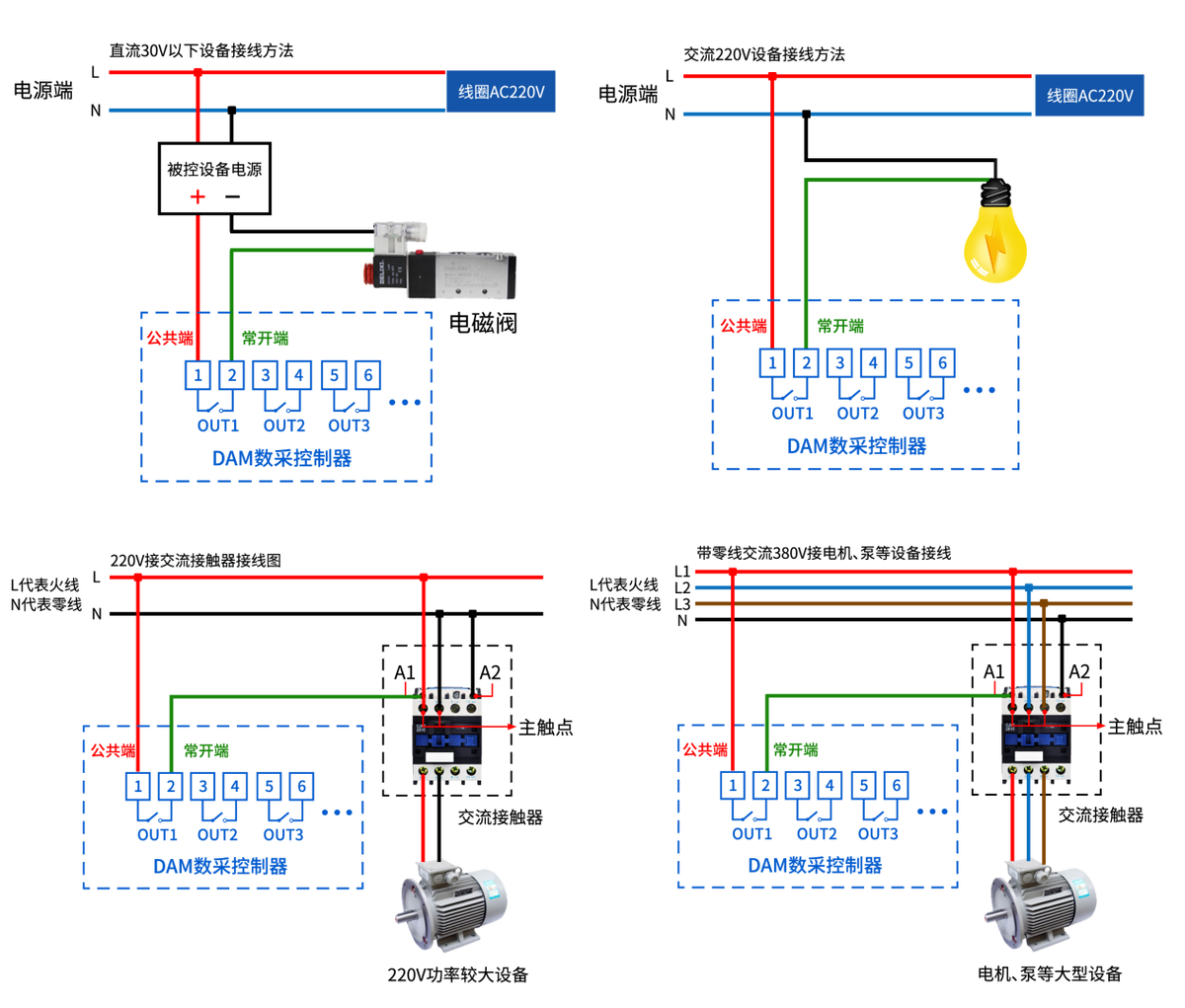

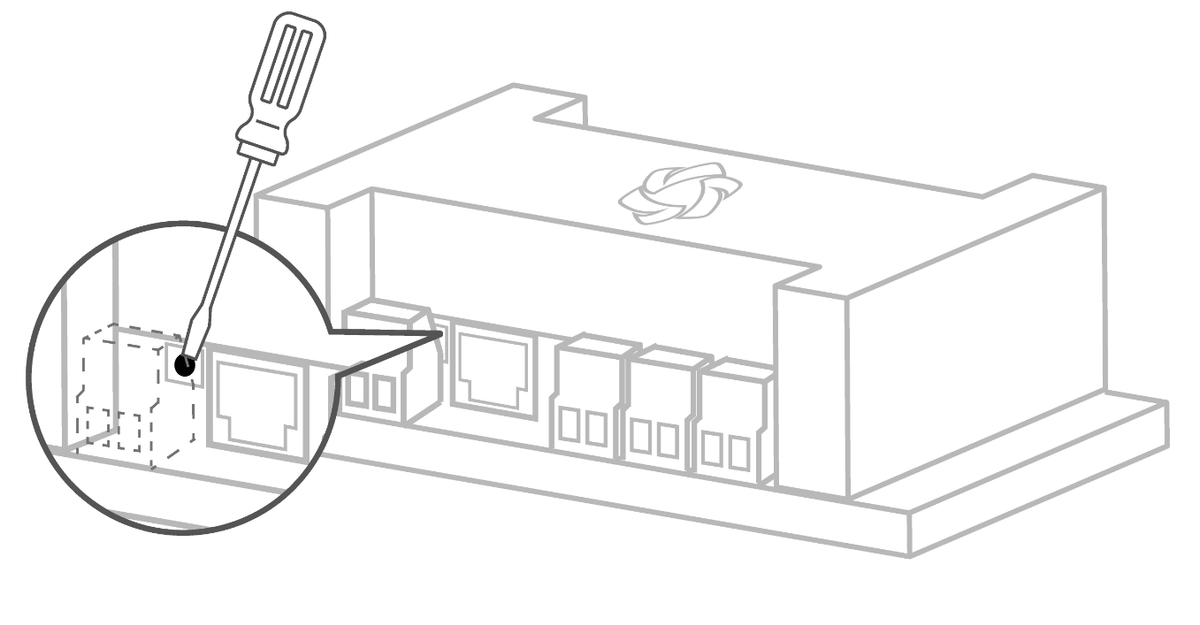

动作 | 说明 |
长按按键6秒 | 释放按键后,进入默认静态模式。 |
长按按键12秒 | 释放案件后,进入默认DHCP模式 |

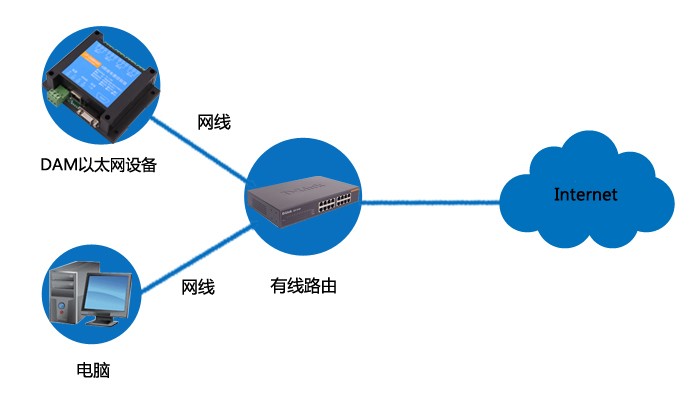

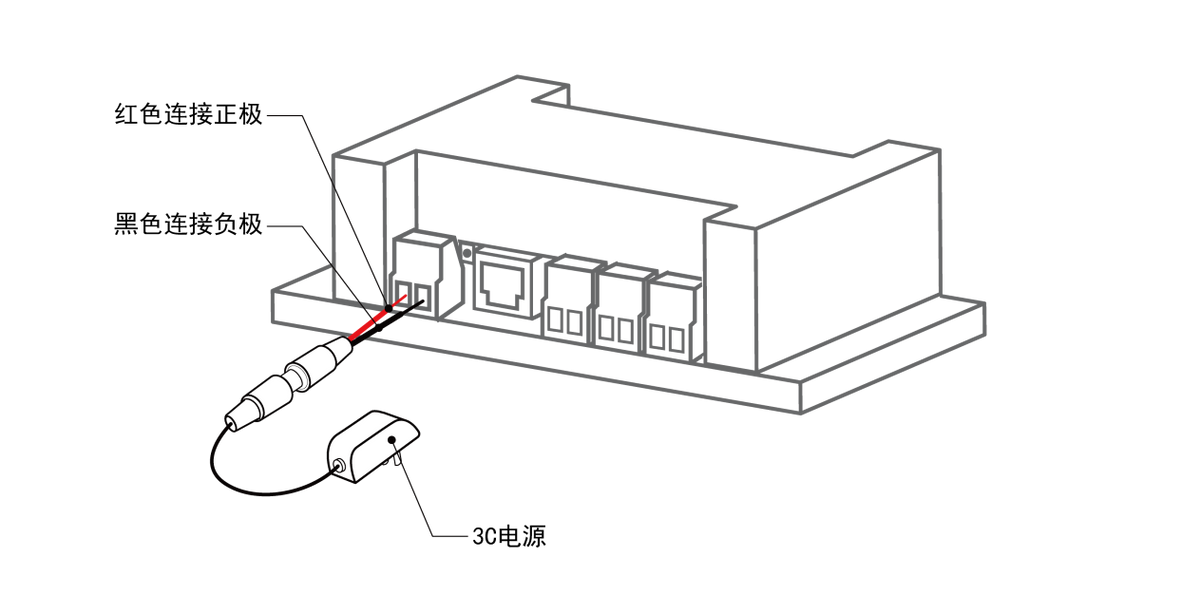

打开以太网配置软件连接设备配置参数
设备采集到的AI数据与实际输入值之间的关系:
实际值=返回值*0.001
单网口版设备通过【以太网配置软件】进行参数及工作模式配置,详细配置方法,阅读【聚英云平台单网口版使用说明】文档即可;
下载地址:
http://www.juyingele.com.cn/software/clp/聚英云平台单网口版使用说明.rar
以太网配置软件下载地址:
http://www.juyingele.com.cn/software/jynet/以太网配置软件.rar
①、普通版:
设备默认输入和输出之间为互相独立,没有关系。
②、智能自控版:
开关量(DI)输入和模拟量(AI)输入与继电器输出(DO)的对应关系,需要使用DLC配置软件或在云平台软件上直接进行配置。
DLC配置软件下载地址:
http://www.juyingele.com.cn/zlxz/danziliao/1101.html

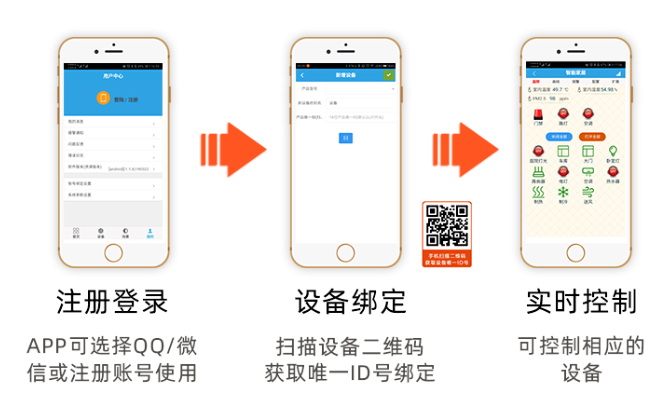

配置参数完成后,安装软件扫码添加设备即可进行控制操作。
https://www.juyingele.com.cn/software/clp/聚英云平台使用说明.pdf
https://www.juyingele.com.cn/juyingyunpingtai/index.html
本产品支持标准modbus指令,有关详细的指令生成与解析方式,可根据本文中的寄存器表结合参考《MODBUS协议中文版》 即可。
Modbus协议说明书下载链接地址:
http://www.juyingele.com.cn/software/software/Modbus%20POLL软件及使用教程.rar
线圈寄存器地址表:
寄存器名称 | 寄存器地址 | 说明 | |||
线圈控制 | |||||
线圈1 | 写线圈 1号指令码 | 0x0001 | 第一路继电器输出 | ||
线圈2 | 0x0002 | 第二路继电器输出 | |||
离散量输入 | |||||
输入1 | 开关量 2号指令 | 1x0001 | 第一路输入 | ||
输入2 | 1x0002 | 第二路输入 | |||
模拟量输入 | |||||
输入1 | 模拟量 4号指令 | 3x0001 | 第一路输入 | ||
输入2 | 3x0002 | 第二路输入 |
指令可通过“聚英翱翔DAM调试软件”,勾选调试信息来获取。
指令生成说明:对于下表中没有的指令,用户可以自己根据modbus协议生成,对于继电器线圈的读写,实际就是对modbus寄存器中的线圈寄存器的读写,上文中已经说明了继电器寄存器的地址,用户只需生成对寄存器操作的读写指令即可。例如读或者写继电器1的状态,实际上是对继电器1对应的线圈寄存器00001的读写操作。
情景 | RTU格式(16进制发送) |
查询4路继电器输出状态 | FE 01 00 00 00 02 A9 C4 |
查询指令返回信息 | FE 01 01 00 61 9C |
控制第一路开 | FE 05 00 00 FF 00 98 35 |
控制返回信息 | FE 05 00 00 FF 00 98 35 |
控制第一路关 | FE 05 00 00 00 00 D9 C5 |
控制返回信息 | FE 05 00 00 00 00 D9 C5 |
控制第二路开 | FE 05 00 01 FF 00 C9 F5 |
控制第二路关 | FE 05 00 01 00 00 88 05 |
查询2路光耦状态 | FE 02 00 00 00 02 ED C4 |
查询返回信息 | FE 02 01 00 91 9C |
控制1路继电器(以第一路开为例,其他通道参照本例),任意一个字节变动,CRC校验位会随之变动。
发送码:FE 05 00 00 FF 00 98 35
字段 | 含义 | 备注 |
FE | 设备地址 | 这里为广播地址 |
05 | 05指令 | 单个控制指令 |
00 00 | 地址 | 要控制继电器寄存器地址 |
FF 00 | 指令 | 继电器开的动作 |
98 35 | CRC16 | 前6字节数据的CRC16校验和 |
继电器卡返回信息:
返回码:FE 05 00 00 FF 00 98 35
字段 | 含义 | 备注 |
FE | 设备地址 | 这里为广播地址 |
05 | 05指令 | 单个控制指令 |
00 00 | 地址 | 要控制继电器寄存器地址 |
FF 00 | 指令 | 继电器开的动作 |
98 35 | CRC16 | 前6字节数据的CRC16校验和 |
查询4路继电器
发送码:FE 01 00 00 00 04 29 C6
字段 | 含义 | 备注 |
FE | 设备地址 | 这里为广播地址 |
01 | 01指令 | 查询继电器状态指令 |
00 00 | 起始地址 | 要查询的第一个继电器寄存器地址 |
00 04 | 查询数量 | 要查询的继电器数量 |
29 C6 | CRC16 | 前6字节数据的CRC16校验和 |
继电器卡返回信息:
返回码:FE 01 01 00 61 9C
字段 | 含义 | 备注 |
FE | 设备地址 | |
01 | 01指令 | 返回指令:如果查询错误,返回0x81 |
01 | 字节数 | 返回状态信息的所有字节数。1+(n-1)/8 |
00 | 查询的状态 | 返回的继电器状态。 Bit0:第一个继电器状态 Bit1:第二个继电器状态 。。。。。。。 Bit7:第八个继电器状态 |
61 9C | CRC16 | 前6字节数据的CRC16校验和 |
查询光耦
发送码:FE 02 00 00 00 05 AC 06
字段 | 含义 | 备注 |
FE | 设备地址 | |
02 | 02指令 | 查询离散量输入(光耦输入)状态指令 |
00 00 | 起始地址 | 要查询的第一个光耦的寄存器地址 |
00 05 | 查询数量 | 要查询的光耦状态数量 |
AC 06 | CRC16 |
光耦返回信息:
返回码:FE 02 01 01 50 5C
字段 | 含义 | 备注 |
FE | 设备地址 | |
02 | 02指令 | 返回指令:如果查询错误,返回0x82 |
01 | 字节数 | 返回状态信息的所有字节数。1+(n-1)/8 |
01 | 查询的状态 | 返回的继电器状态。 Bit0:第一个光耦输入状态 Bit1:第二个光耦输入状态 。。。。。。。 Bit7:第八个光耦输入状态 |
50 5C | CRC16 |
获取到的模拟量数据与实际输入值之间的关系为:实际值=返回值*0.001
查询模拟量AD字
发送码:FE 04 00 00 00 05 24 06
字段 | 含义 | 备注 |
FE | 设备地址 | |
04 | 04指令 | 查询输入寄存器指令 |
00 00 | 起始地址 | 要查询的第一路模拟量寄存器地址 |
00 05 | 查询数量 | 要查询的模拟量数量 |
24 06 | CRC16 |
模拟返回信息:
返回码:FE 04 02 00 00 AD 24
字段 | 含义 | 备注 |
FE | 设备地址 | |
04 | 04指令 | 返回指令:如果查询错误,返回0x82 |
02 | 字节数 | 返回状态信息的所有字节数 |
00 00 | 查询的AD字 | 0x0227,即十进制551,为查询的模拟量AD字的值,实际值=返回值*0.001 |
AD 24 | CRC16 |
闪开闪闭指令解析
闪开发送码:FE 10 00 03 00 02 04 00 04 00 0A 41 6B
闪断发送码:FE 10 00 03 00 02 04 00 02 00 14 21 62
字段 | 含义 | 备注 |
FE | 设备地址 | |
10 | 10指令 | 查询输入寄存器指令 |
00 03 | 继电器地址 | 要控制的器地址 |
00 02 | 控制命令数量 | 要对继电的命令个数 |
04 | 字节数 | 控制信息命令的的所有字节数。1+(n-1)/8 |
00 04或00 02 | 指令 | 00 04为闪开指令 00 02为闪闭命令 |
00 0A | 间断时间 | 00 0A为十六进制换为十进制则为10间隔时间为(0.1秒*10) |
41 6B | CRC16 | 校验方式 |
返回码:FE 10 00 03 00 02 A5 C7
字段 | 含义 | 备注 |
FE | 设备地址 | |
10 | 10指令 | 返回指令:如果查询错误,返回0x82 |
00 03 | 设备地址 | 查询设备的地址 |
00 02 | 接收命令数 | 设备接受的命令个数 |
A5 C7 | CRC16 | 校验位 |
全开全关指令解析
全开发送码:FE 0F 00 00 00 04 01 FF 31 D2
全断发送码:FE 0F 00 00 00 04 01 00 71 92
字段 | 含义 | 备注 |
FE | 设备地址 | |
0F | 0F指令 | 返回指令:如果查询错误,返回0x82 |
00 00 | 起始地址 | |
00 04 | 控制数量 | 控制的继电器数量 |
01 | 字节数 | 发送命令字节数 |
FF (或00 ) | 全开全关命令 | FF 全开命令 00全关命令 |
31 D2 (或71 92) | CRC16 | 校验位 |
全开返回码:FE 0F 00 00 00 04 40 07
全断返回码:FE 0F 00 00 00 04 40 07
字段 | 含义 | 备注 |
FE | 设备地址 | |
0F | 0F指令 | 返回指令:如果查询错误,返回0x82 |
00 00 | 起始地址 | |
00 04 | 数量 | 返回信息的继电器数量 |
40 07 | CRC16 | 校验位 |
