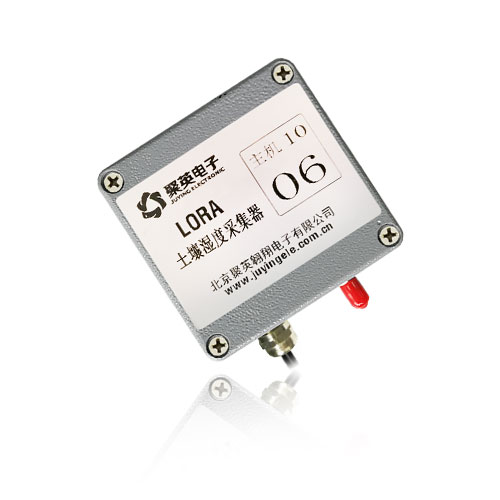

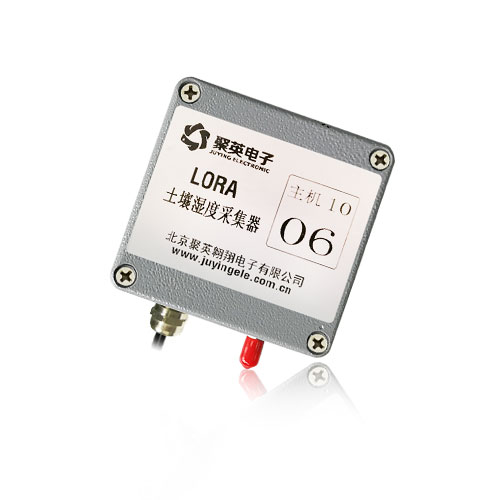

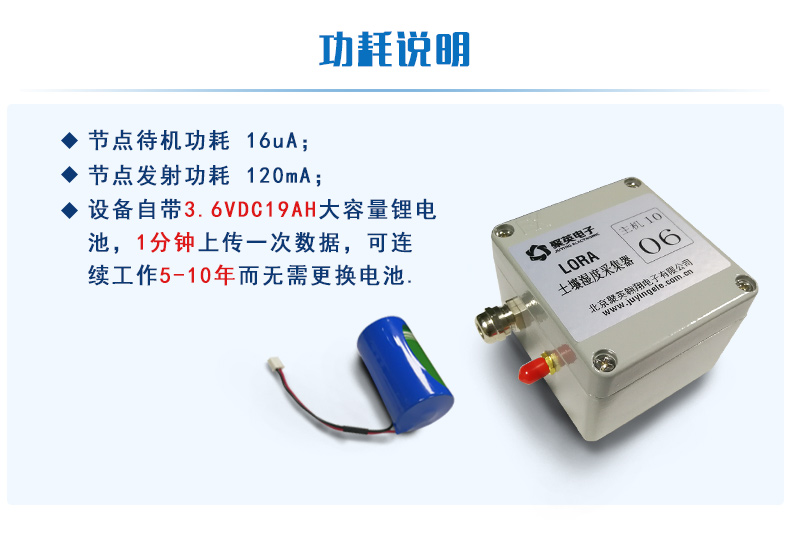

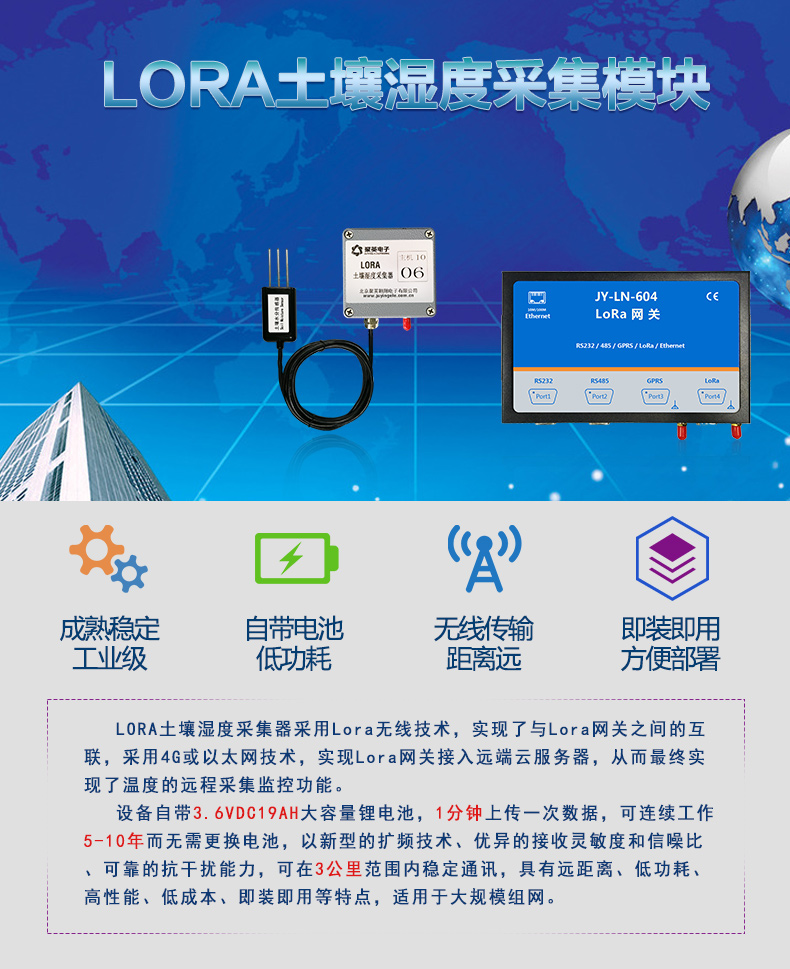

本设备采用高精度土壤温湿度传感器探头监测数据,可同时监测 土壤温湿度,内置 7.2V 19Ah 大容量锂铔电池,数据 5 分钟回传一次 数据,可以使用5 年以上,设备需要配合网关使用,可实现远程监测 和联动控制,设备具有 IP67 级别防水,可应用于农田、大棚等。
l 7.2V 19Ah 锂铔电池;
l 土壤温度、湿度一体监测;
l 470Mh 频道通讯;
l IP67 级别防水设计;

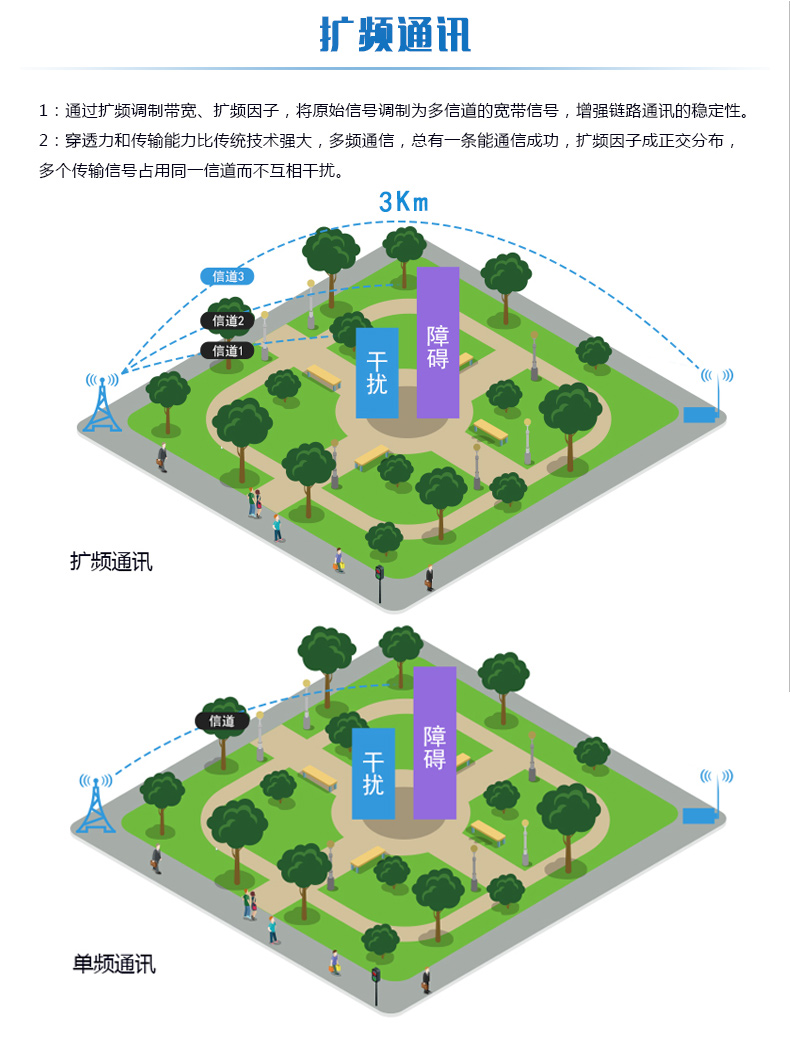

l 3Km 超远距离通讯;
l 5 年超长待机。
l 土壤温度检测;
l 土壤湿度检测;
l LORA 信号回传;

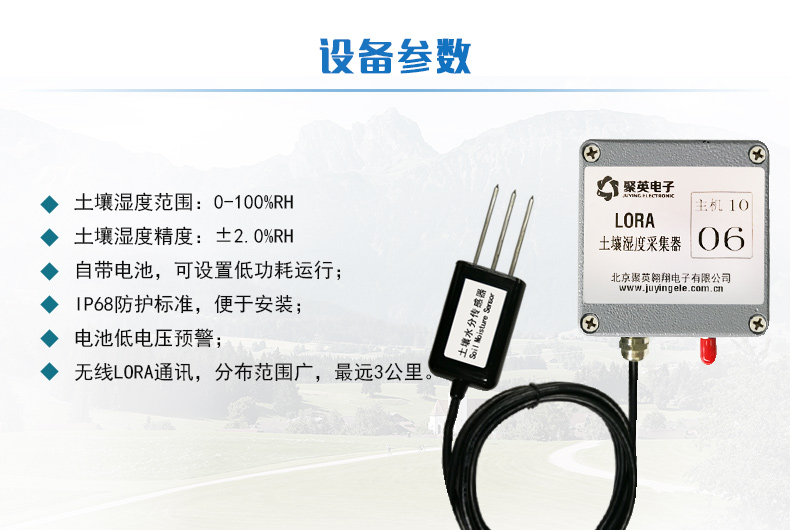

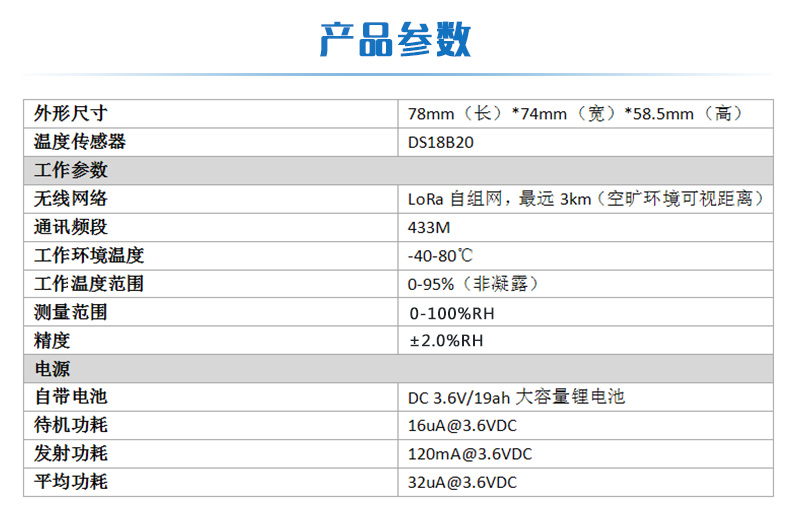

参数 | 说明 |
检测数据 | 土壤温度、土壤湿度 |
自带电池 | 7.2V 19Ah |
待机功耗 | 16uA@7.2VDC |
发射功耗 | 120mA@7.2VDC |
平均功耗 | 32uA@7.2VDC |
通讯频段 | 470-510Mhz |
土壤温度 | 范围:-40℃到80℃ |
精度:±0.5℃ | |
土壤湿度 | 范围:0-100%RH |
精度:±3.0%RH | |
回传时间 | 5min/次 (可调) |
待机时间 | >5年 |
通讯距离 | 3km |
防水级别 | IP67 |

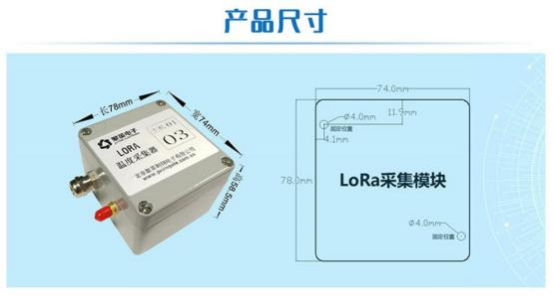

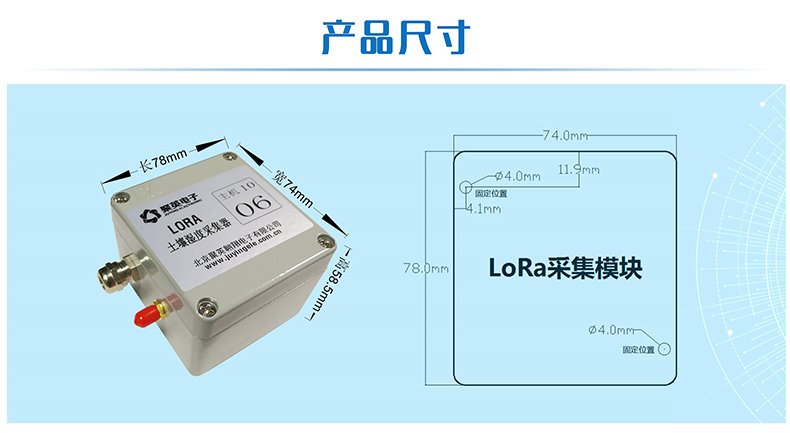

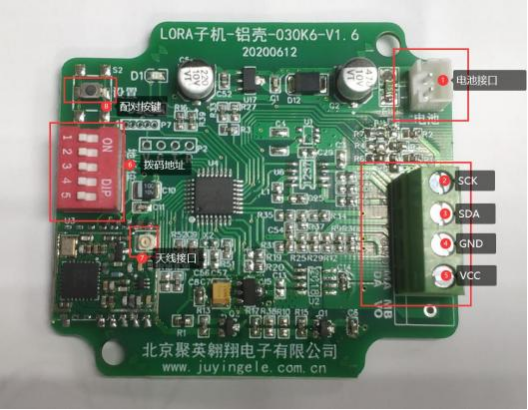

尺寸 | 78mm*74mm*58.5mm |
重量 | 388g |
序号 | 名称 | 描述 |
1 | 电池接口 | 用于电池供电 7.2V 电池供电 |
2 | 485B | 485 传感器 B-接口 |
3 | 485A | 485 传感器 A+接口 |
4 | GND | 电源地 |
5 | VCC | 电源供电 |
6 | 拨码开关 | 用于地址设置 1-31 |
7 | 天线接口 | 使用 470-510Mhz 天线 |
8 | 按键 | 用于唤醒和配对设置 |

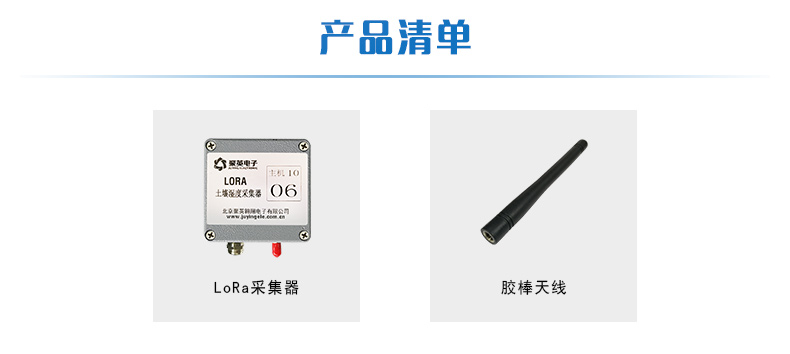

传感器收到后会全部接好,用户只需要插上电池即可。

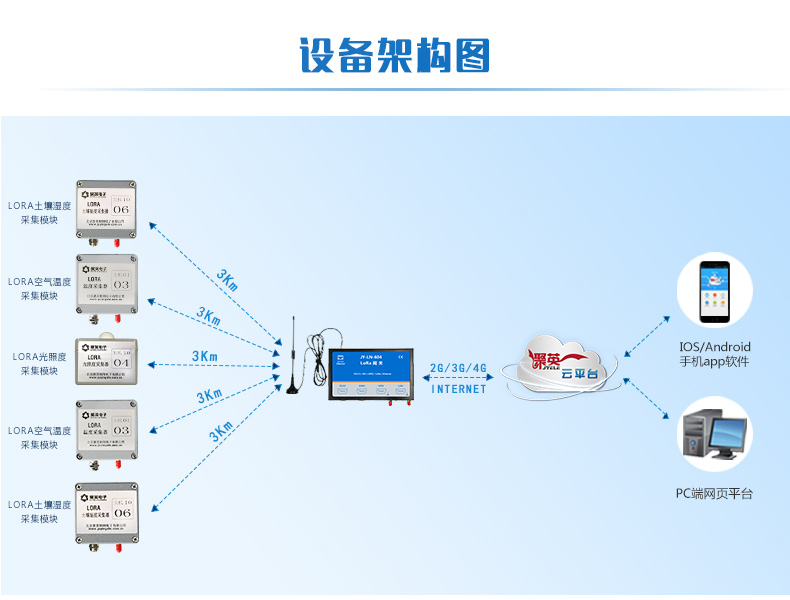

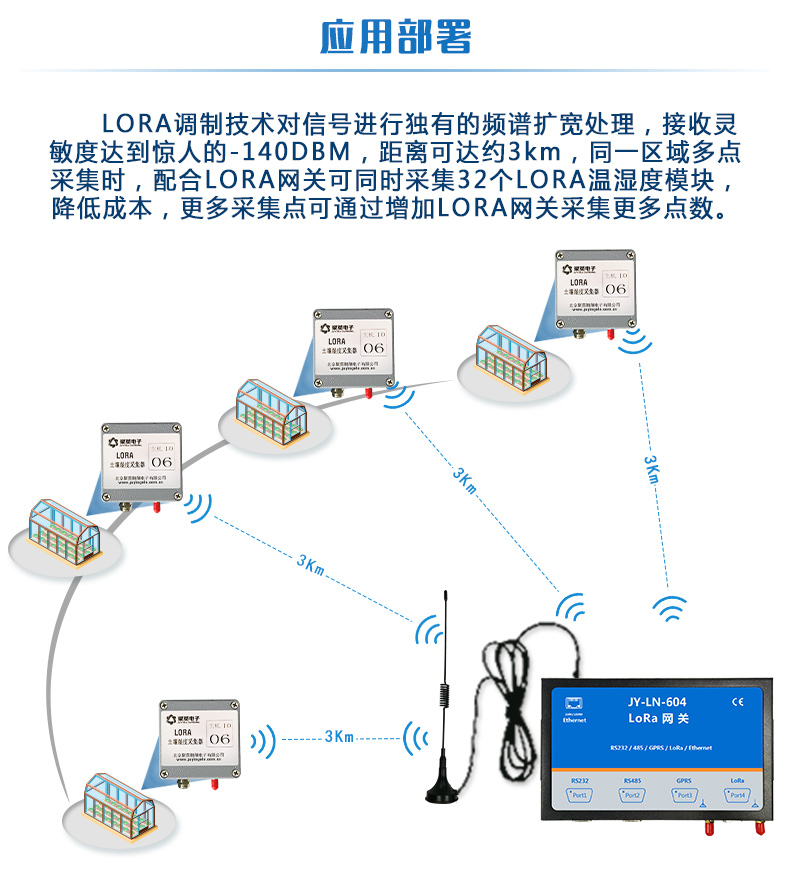

本产品使用自由研发协议,需要配置我公司网关进行使用,包 含 LORA 透传模块、LORA1000 、LORA2000 、LORA4000 等产品。 若购买产品带有网关,生产时会默认配对上,到手即可使用,如果是 单个产品,需要和手中网关自动配对才能使用。
默认配置:
扩频因子:10;
带 宽:125 KHz;
区 域 号:1。
配对流程:
可使用网页版或者手机 APP 操作 网页:www.jydtu.com
手机 APP:见尾页。

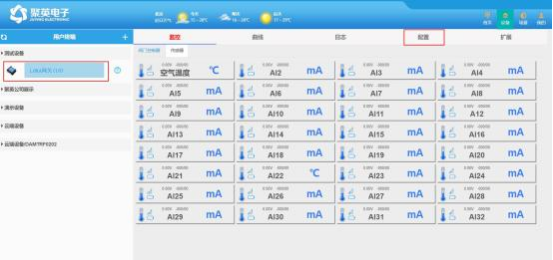

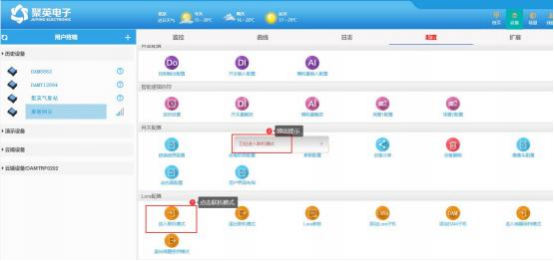

(1)打开网关页面、选择配置。
(2)点进入联机配对模式,会有提示弹出。
(3)长按子机上按键3S ,D 1 指示灯会常量,同时点按一次按键, D 1 闪烁一次后,D 1 、D2 连续闪烁数次,即成功进入配对模式。
(4)此时网关也进入配对模式,相互搜到后会再次开始快速闪烁, 并且应用页面会提示发现新设备,即配对完成。

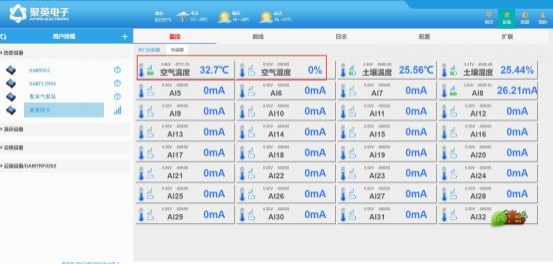

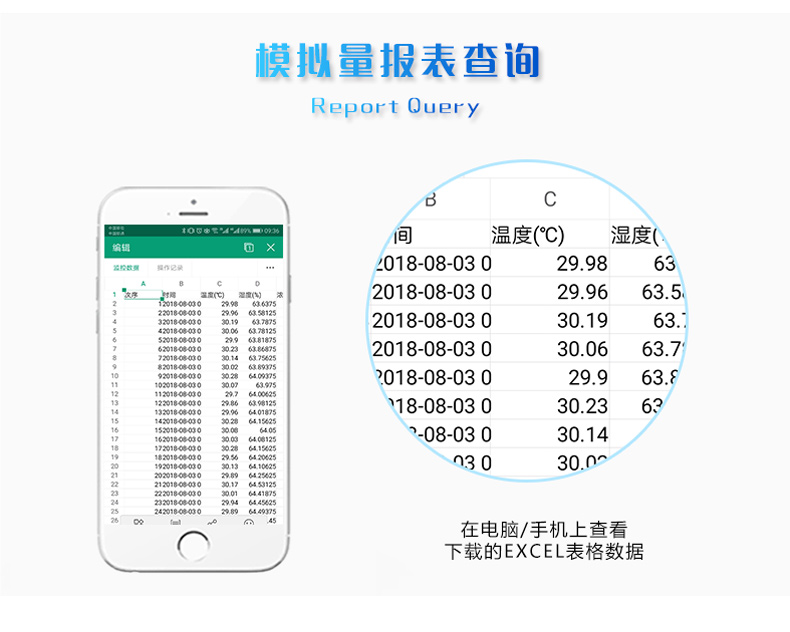

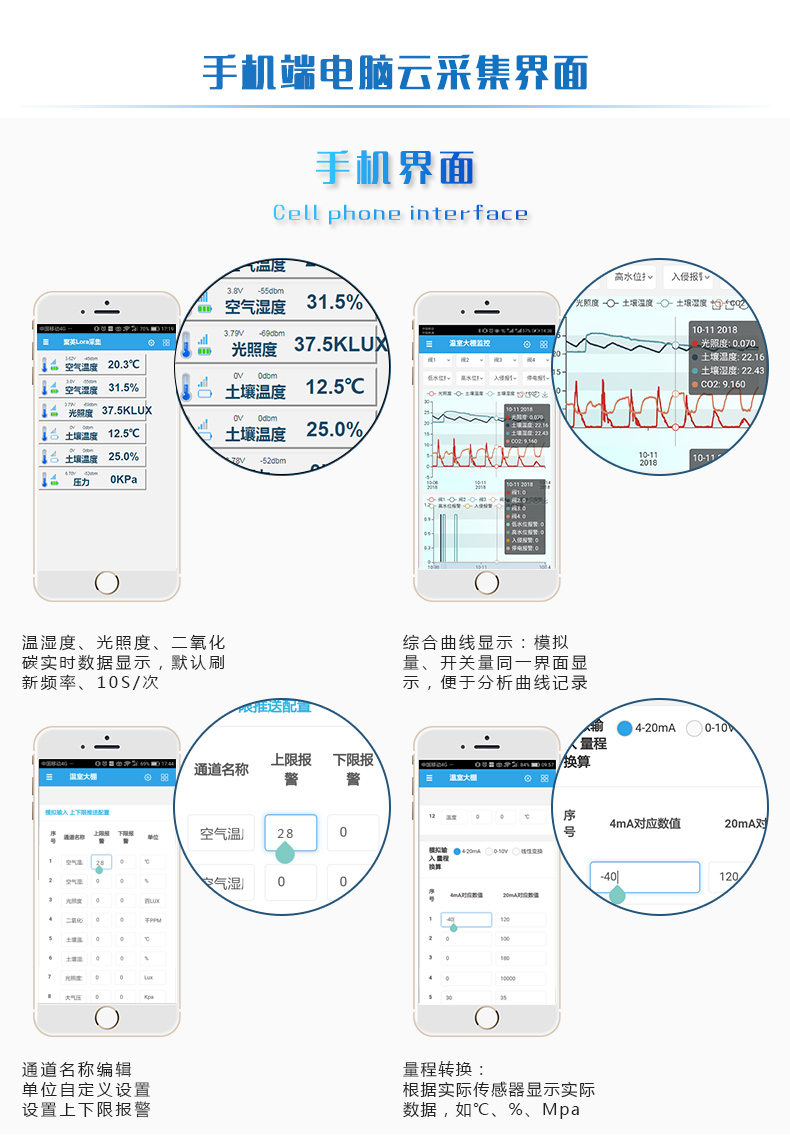

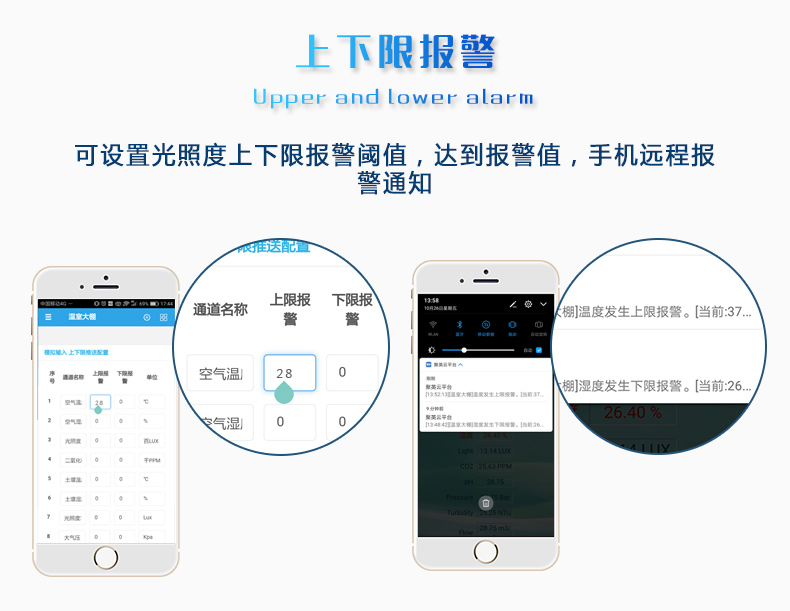

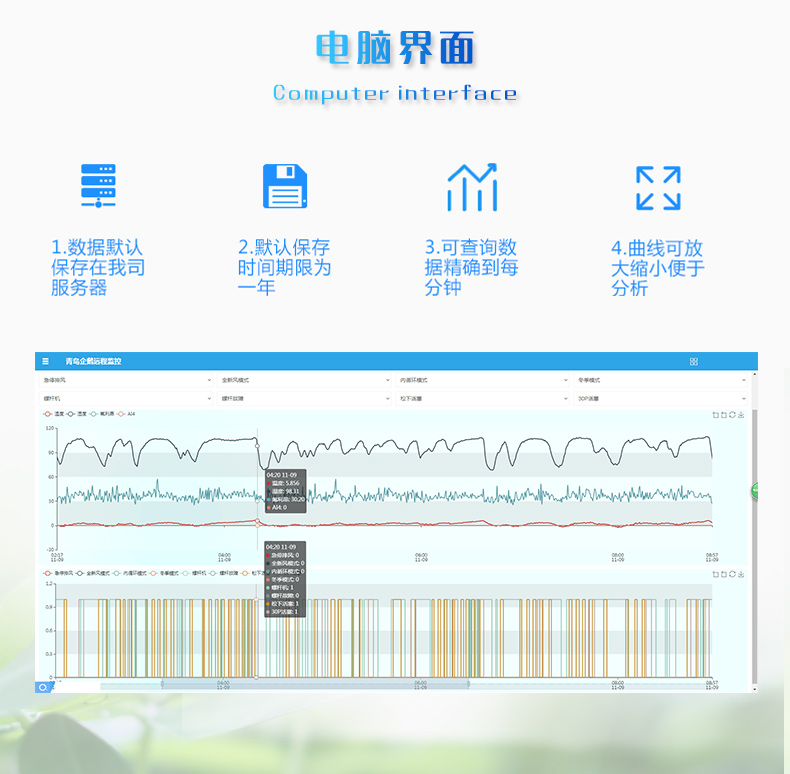

(5)监控页面会显示出数据信息。

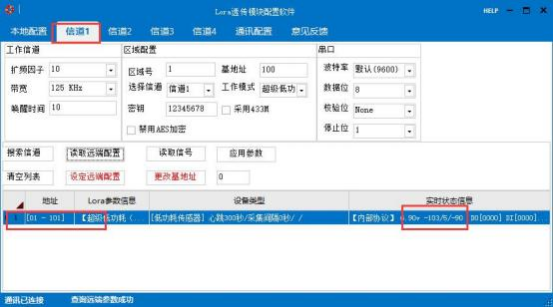

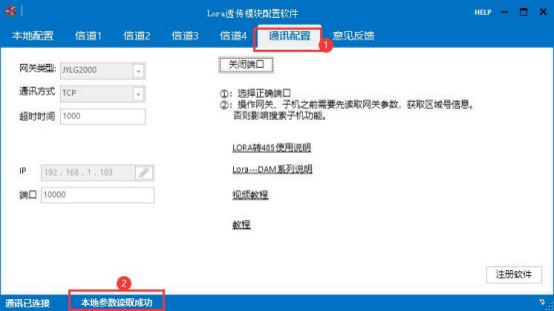

(1)打开电脑端的 LORA 配置软件,选择串口或者 TCP 与网关通讯。

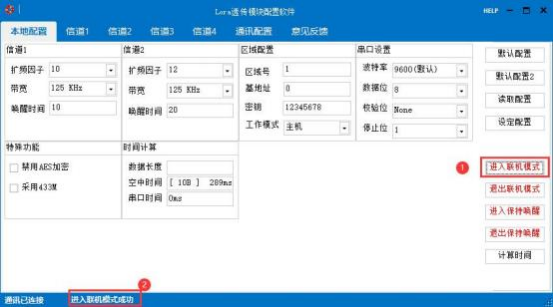

(2)选择本地配置、点击进入联机模式,下方会提示进入联机模式 成功。
(3)于此同时,按下子机按键 3s至 DI灯常亮,再点按一次,指示 灯会快速闪烁,即成功进入配对模式。

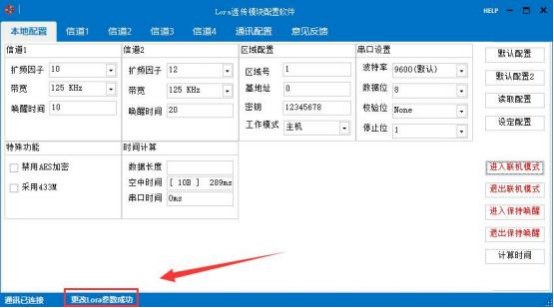

(4)配对成功后,指示灯会再次快速闪烁,并且软件下方会提示出 更改 LORA 参数成功。
(5)点击信道 1,能够显示出上线设备,和信号强度。
1 、五个拨码全都拨到“ON ”位置时,为地址“31 ”;
2 、五个拨码全都拨到“OFF ”位置时,为地址“0 ”;
3 、最左边 1 为二进制最低位。
4 、地址表:
(1)子机与网关配对不上
答:网关进入配对模式和子机进入配对模式相差不能超过 1 分钟。
(2)显示的数值放大 100 倍且单位不对
答:可以线性变化设置,0-10000 对应 0-100 就可以,单位改成℃。
(3)回传时间可以修改吗
答:可以通过上位机软件修改回传时间,同时会缩短待机时间。
(4)什么情况下可以通讯 3KM
答:扩频因子为 12,正常楼宇遮挡就可以,避免发射基站和电网。
(5)电池可以充电吗
答:电池为高聚合锂铔电池,为一次性电池,不能充电,可以单独采 购更换。
(6)可以使用其他厂商的网关吗
答:设备为自有协议,需要配合我方网关使用。
