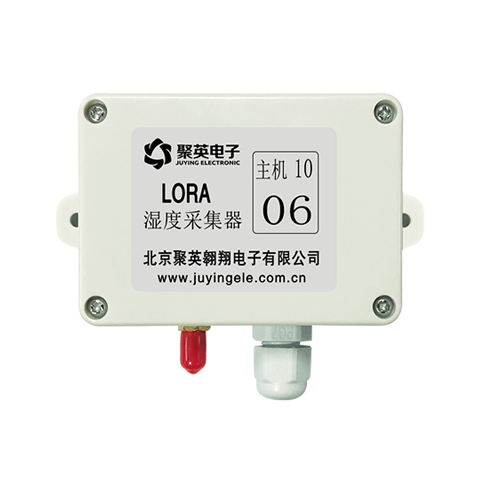

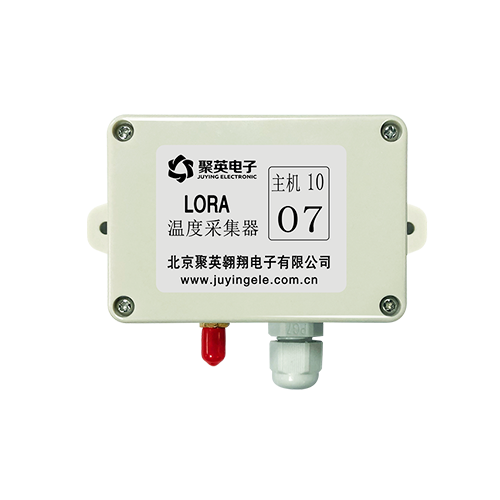

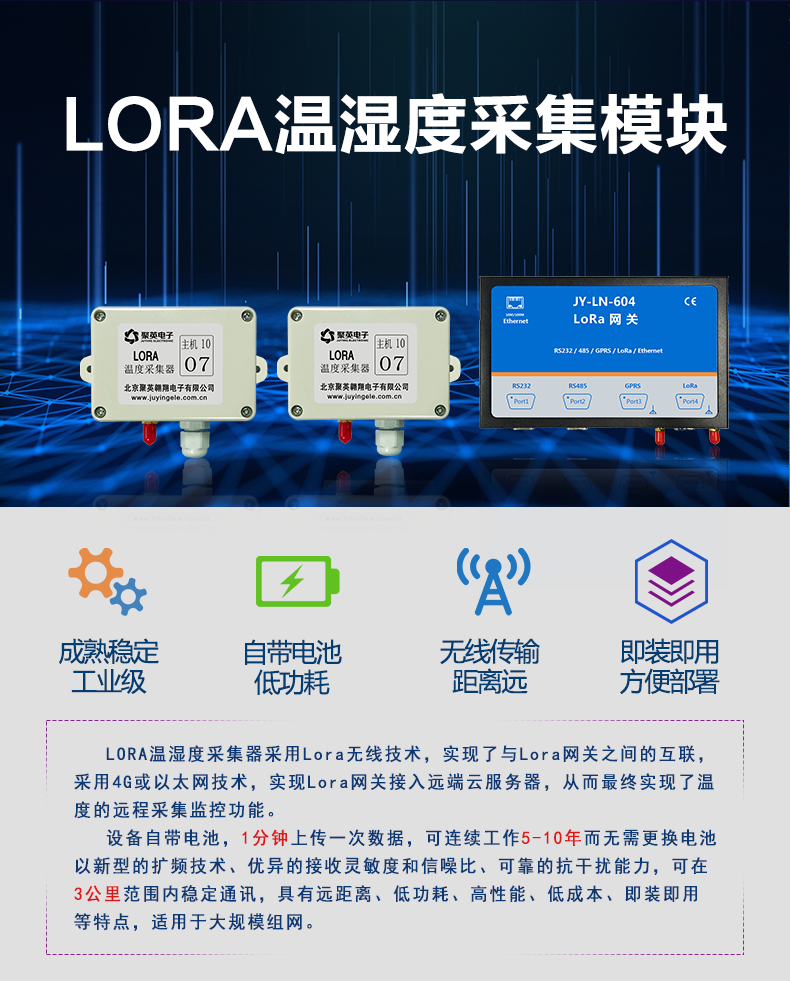

JY-LORA温湿度采集器 民用级

无线3KM | 低功耗 | 手机APP | 自带电池

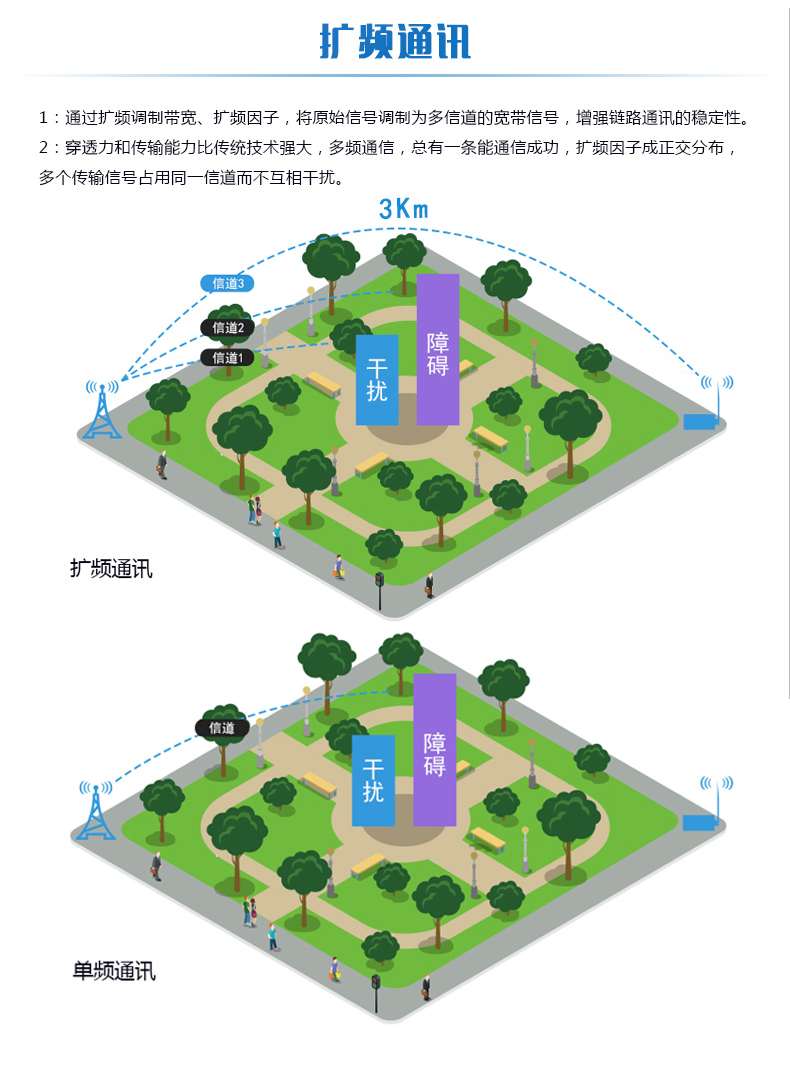

本设备自带电池,1分钟上传一次数据,可连续工作5-10年,新型的扩频技术、优异的接收灵敏度和信噪比、可靠的抗干扰能力,可在3KM范围内稳定通讯,适用于大规模组网,应用于机房环境监测、气象监测、温室大棚监测、养殖业室内环境、仓储物流环境、智能家居环境等环境监测。

功能说明:LORA透传 通讯频段:433M 通讯协议:透明传输 通讯距离:3KM

一、产品介绍

1、产品概述

本设备采用数字量温湿度传感器探头监测数据,可同时监测空气 温湿度,内置 3.6V 19Ah 大容量锂铔电池,数据 5 分钟回传一次数据, 可以使用5 年以上,设备需要配合网关使用,可实现远程监测和联动 控制,设备具有 IP67 级别防水,可应用于农田、楼宇、大棚等。

2、产品特点

l 3.6V 19Ah 锂铔电池;

l 空气温度、湿度一体监测;

l 470Mh 频道通讯;

l IP67 级别防水设计;

l 3Km 超远距离通讯;

l 5 年超长待机。

3、产品功能

l 空气温度检测;

l 空气湿度检测;

l LORA 信号回传;

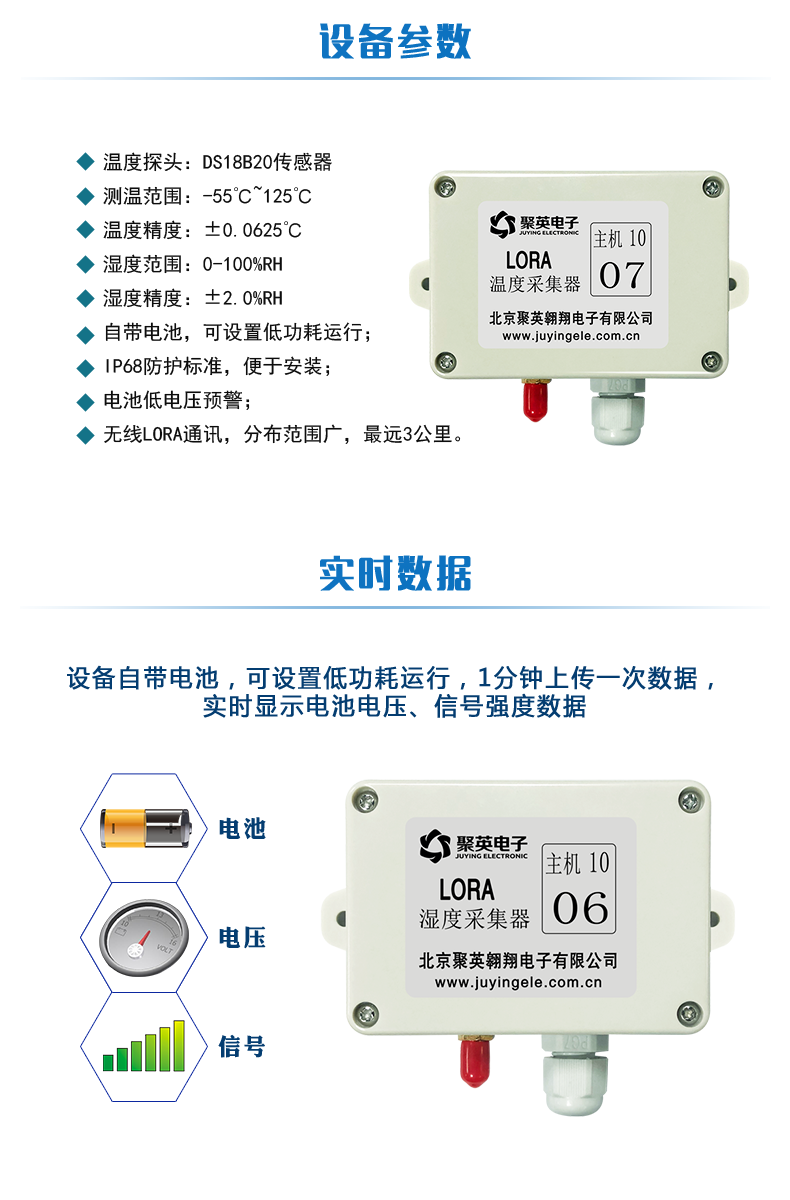

二、主要参数

参数

说明

检测数据

空气温度、空气湿度

自带电池

3.6V-4.2V 19Ah

待机功耗

16uA@3.6VDC

发射功耗

120mA@3.6VDC

平均功耗

32uA@3.6VDC

通讯频段

470-510Mhz

空气温度

范围:-40℃到120

精度:±0.3

空气湿度

范围:0-100%RH

精度:±2.0%RH

回传时间

5min/次 (可调)

待机时间

>5

通讯距离

3km

防水级别

IP67

尺寸

78mm*74mm*58.5mm

重量

388g

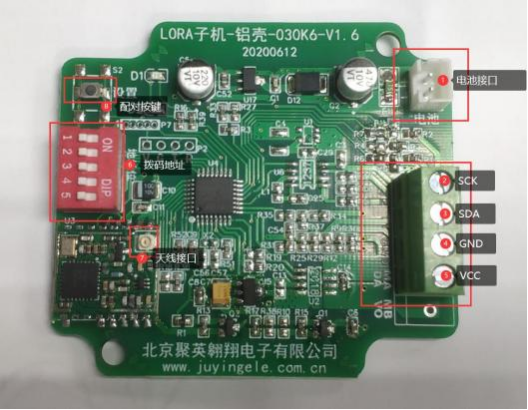

三、接线说明


序号

名称

描述

1

电池接口

用于电池供电3.6V 电池供电

2

SCK

传感器时钟接口

3

SDA

传感器数据接口

4

GND

电源地

5

VCC

电源供电

6

拨码开关

用于地址设置 1-31

7

天线接口

使用 470-510Mhz 天线

8

按键

用于唤醒和配对设置

传感器已配对到网关,用户只需要插上电池即可。

四、配对说明

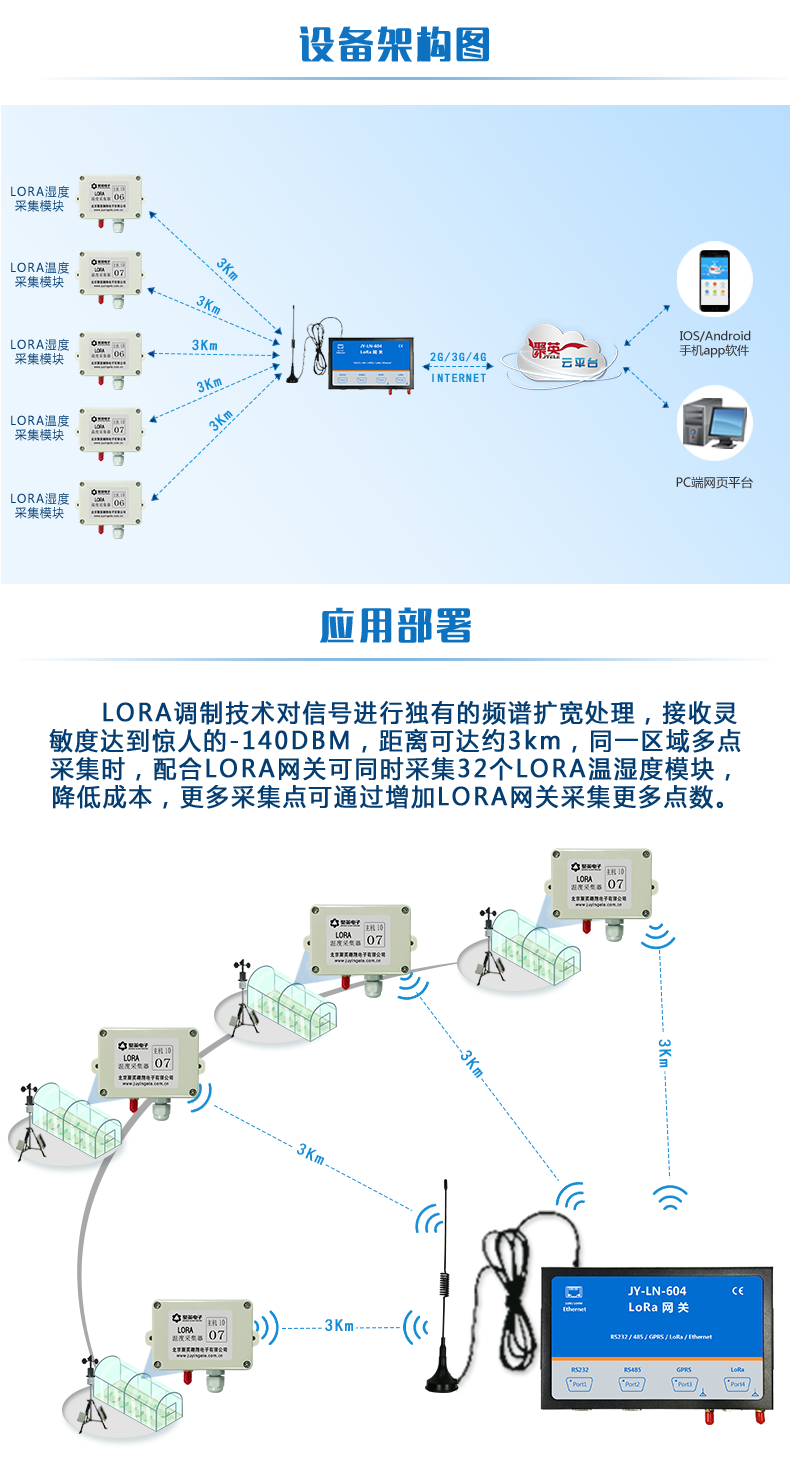

本产品使用厂商协议,需要配置我公司网关进行使用,网关支 持 LORA 透传模块、LORA1000 、LORA2000 、LORA4000 等产品。 若购买产品带有网关,生产时默认已经配对,如果是单个产品,需要 和手中网关自动配对才能使用。

默认配置:

扩频因子:10;

带 宽:125 KHz;

区 域 号:1。

配对流程:

1 、云平台配对

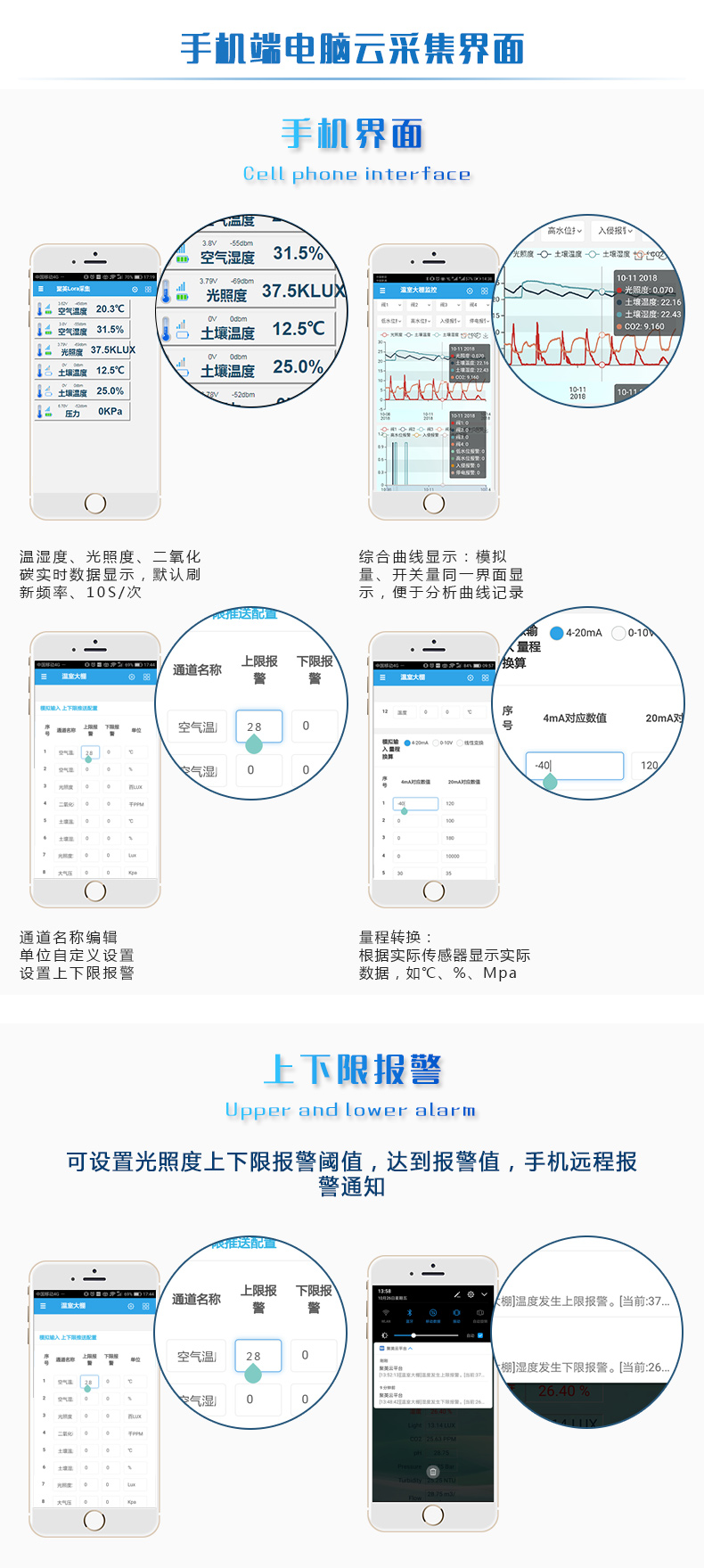

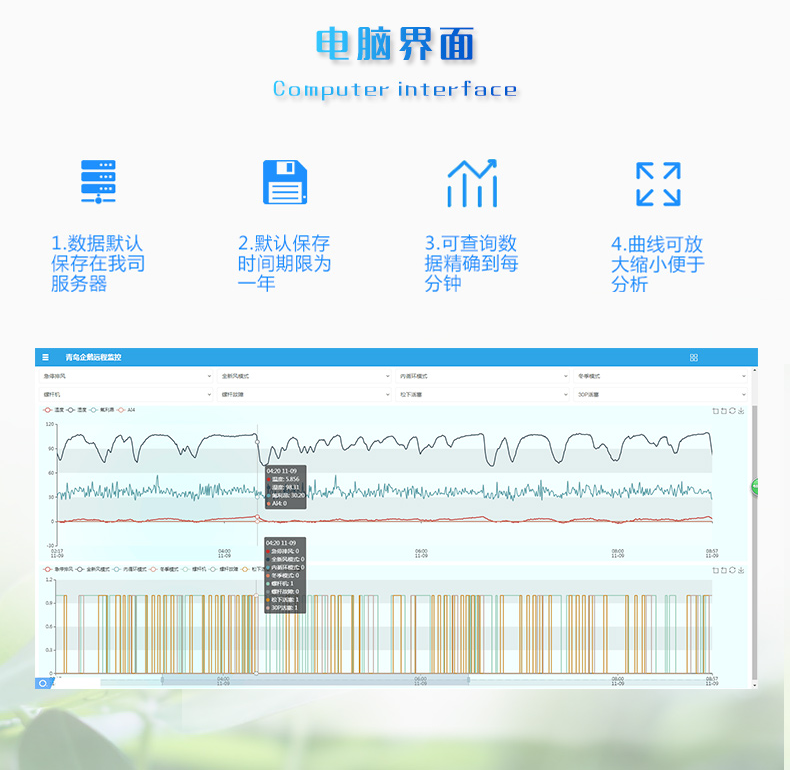

可使用网页版或者手机 APP 操作 网页:www.jydtu.com

手机 APP:见尾页。

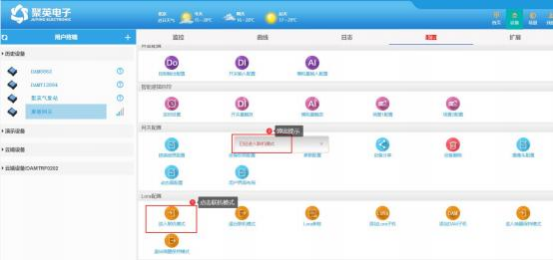

(1)打开网关页面、选择配置。


(2)点进入联机配对模式,会有提示弹出。

(3)长按子机上按键3S ,D 1 指示灯会常量,同时点按一次按键, D 1 闪烁一次后,D 1 、D2 连续闪烁数次,即成功进入配对模式。

(4)此时网关也进入配对模式,相互搜到后会再次开始快速闪烁, 并且应用页面会提示发现新设备,即配对完成。

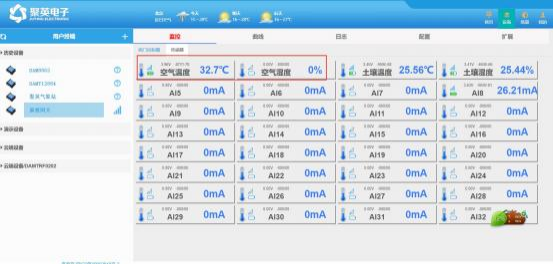

(5)监控页面会显示出数据信息。

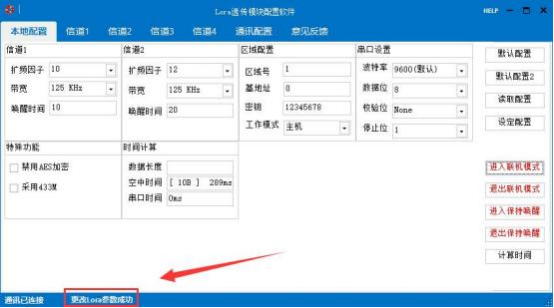

2、软件配对

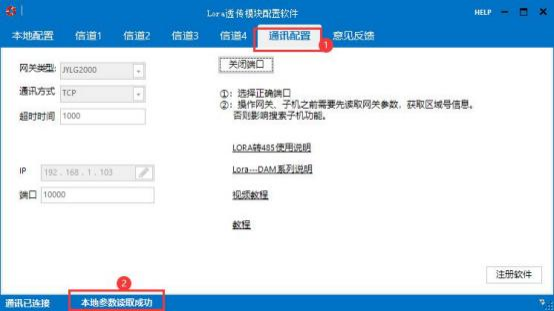

(1)打开电脑端的 LORA 配置软件,选择串口或者 TCP 与网关通讯。

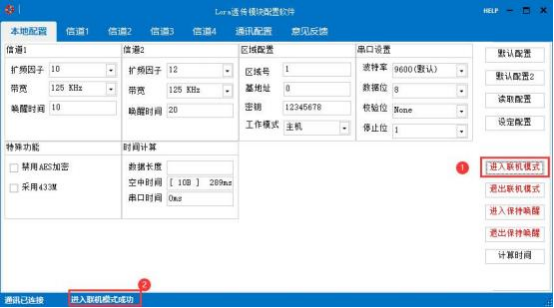

(2)选择本地配置、点击进入联机模式,下方会提示进入联机模式 成功。

(3)于此同时,按下子机按键 3s至 DI灯常亮,再点按一次,指示 灯会快速闪烁,即成功进入配对模式。


(4)配对成功后,指示灯会再次快速闪烁,并且软件下方会提示出 更改 LORA 参数成功。


(5)点击信道 1,能够显示出上线设备,和信号强度。

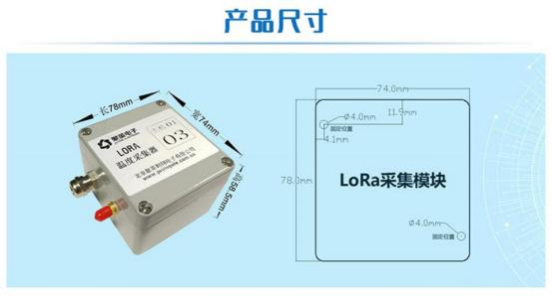

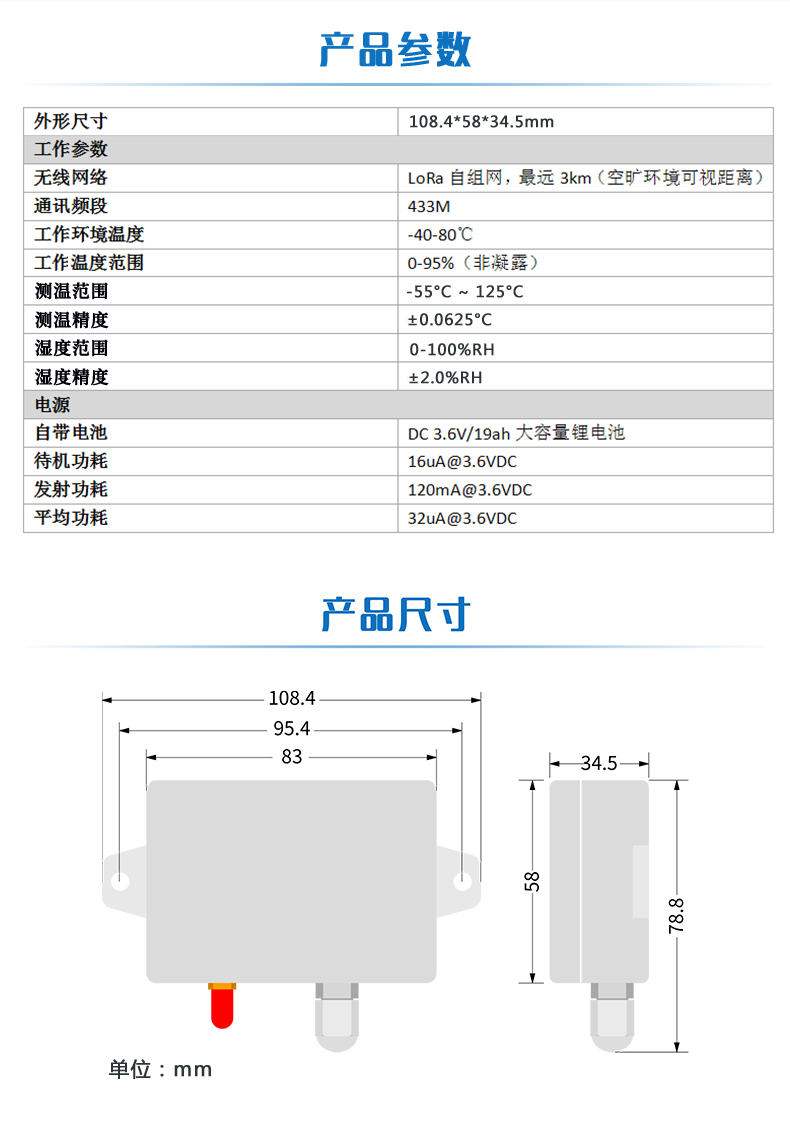

五、安装尺寸


六、拨码地址


1 、五个拨码全都拨到“ON ”位置时,为地址“31 ”;

2 、五个拨码全都拨到“OFF ”位置时,为地址“0 ”;

3 、最左边 1 为二进制最低位。

4 、地址表:


七、常见问题与解决方法

(1)子机与网关配对不上

答:网关进入配对模式和子机进入配对模式相差不能超过 1 分钟。

(2)显示的数值放大 100 倍且单位不对

答:可以线性变化设置,0-10000 对应 0-100 就可以,单位改成℃。

(3)回传时间可以修改吗

答:可以通过上位机软件修改回传时间,同时会缩短待机时间。

(4)什么情况下可以通讯 3KM

答:扩频因子为 12,正常楼宇遮挡就可以,避免发射基站和电网。

(5)电池可以充电吗

答:电池为高聚合锂铔电池,为一次性电池,不能充电,可以单独采 购更换。

(6)可以使用其他厂商的网关吗

答:设备为自有协议,需要配合我方网关使用。
