产品特点

　　DC7-30V宽压供电;

　　通讯接口支持RS485;

　　支持标准modbus协议，同时支持ASCII/RTU格式

　　产品功能

　　温湿度采集

　　支持波特率：2400,4800,9600,19200,38400

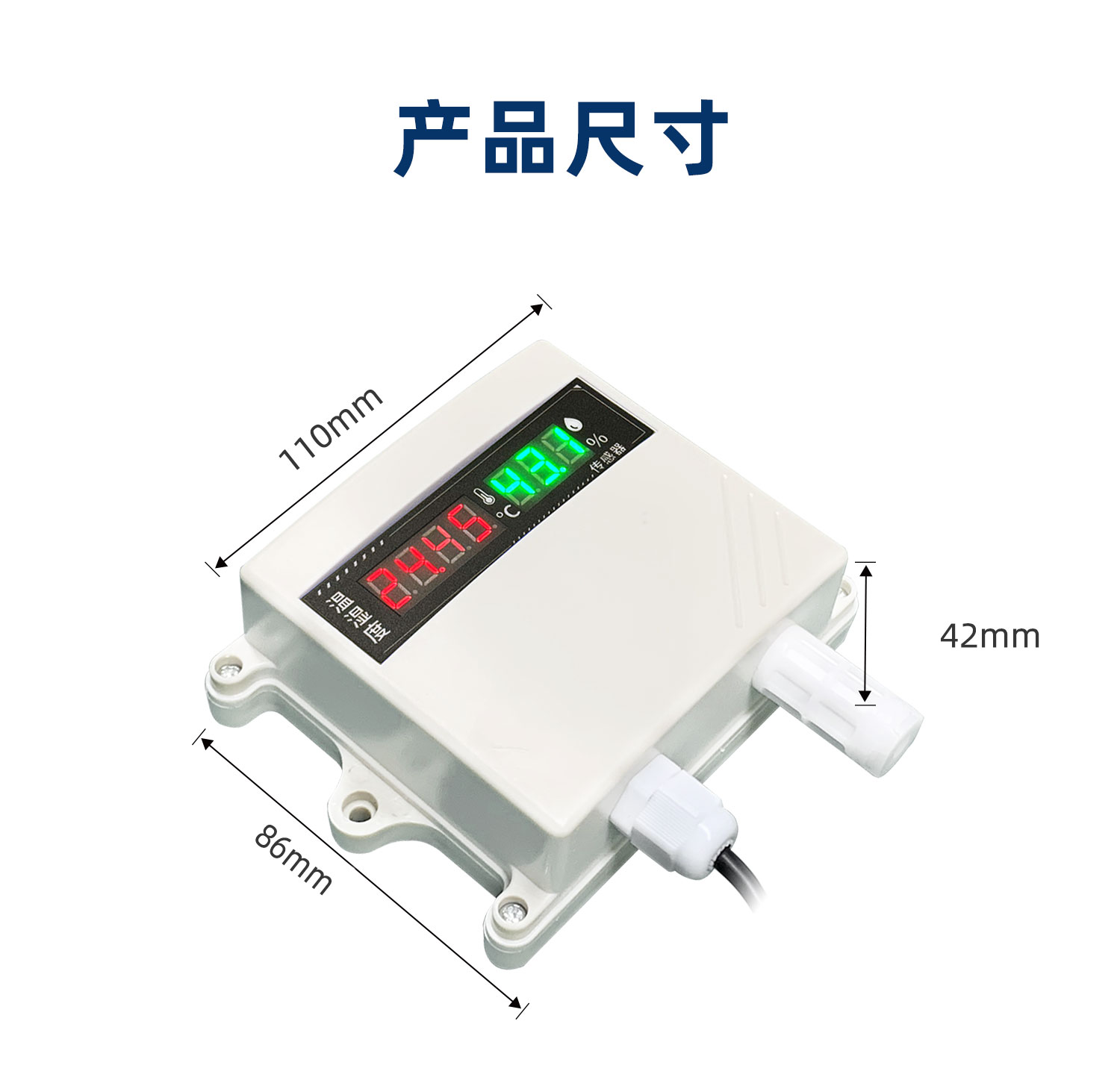

　　产品选型

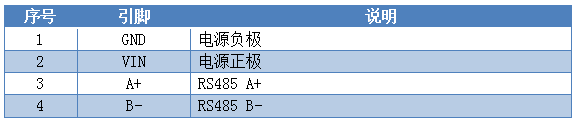

　　接口说明

　　

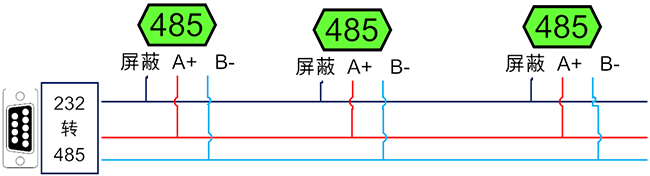

　　RS485级联接线方式

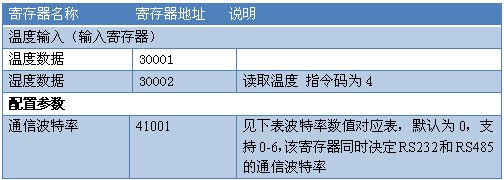

　　Modbus寄存器说明

　　线圈寄存器地址表：

　　备注：

　　①：Modbus设备指令支持下列Modbus地址：

　　00001至09999是离散输出(线圈)

　　10001至19999是离散输入(触点)

　　20001至29999是保持寄存器

　　30001至39999是输入寄存器(通常是模拟量输入) 40001至49999是保持寄存器(通常存储设备配置信息)

　　采用5位码格式，第一个字符决定寄存器类型，其余4个字符代表地址。地址1从0开始，如00001对应0000。

　　②：波特率数值对应表

　　③：继电器状态，通过30002地址可以查询，也可以通过00001---00002地址来查询，但控制只能使用00001---00002地址。

　　30002地址数据长度为16bit。最多可表示16个继电器。

　　对应结果如下：

　　即 寄存器30009数据 的bit8 与寄存器00001的数据一样。

　　同理：光耦输入也是如此。寄存器30003的bit8、bit9 与寄存器10001、10002都对应到指定的硬件上。

　　寄存器地址按照PLC命名规则，真实地址为去掉最高位，然后减一。

　　参考资料：http://hi.baidu.com/anyili001/item/573454e6539f60afc10d75c9

　　波特率更改方法

　　http://pan.baidu.com/s/1o6r2PNc(软件视频教程连接)

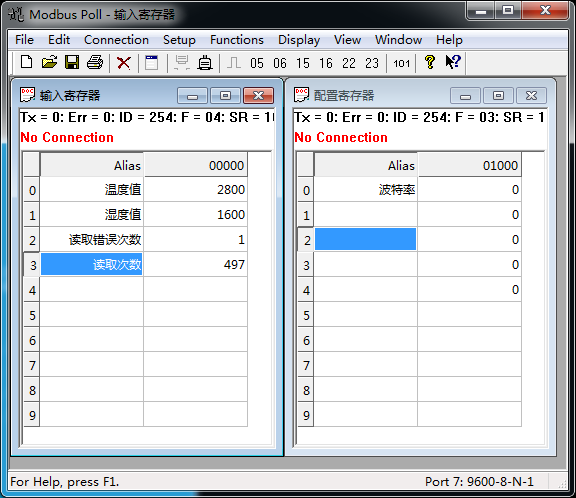

　　1.使用Modbuspoll软件，打开提供的工程，可直接对寄存器进行读取和设置。

　　通过这个软件可以直接改变通信波特率，监测温湿度等

　　0为默认的波特率，1为2400，2为4800, ,3为9600，4为19200,5为38400

　　通讯指令示例

　　本产品支持标准modbus指令，有关详细的指令生成与解析方式，可根据本文中的寄存器表结合参考《MODBUS协议中文版》 即可。参考：http://pan.baidu.com/s/1hqsuZNu

　　应用举例及其说明：本机地址除了拨码开关地址之外，还有默认的254为广播地址。当总线上只有一个设备时，无需关心拨码开关地址，直接使用254地址即可，当总线上有多个设备时通过拨码开关选择为不同地址，发送控制指令时通过地址区别。

　　注意：RS232总线为1对1总线，即总线上只能有两个设备，例如电脑与继电器板卡，只有485总线才可以挂载多个设备。

　　指令生成说明：对于下表中没有的指令，用户可以自己根据modbus协议生成，对于继电器线圈的读写，实际就是对modbus寄存器中的线圈寄存器的读写，上文中已经说明了继电器寄存器的地址，用户只需生成对寄存器操作的读写指令即可。例如读或者写继电器1的状态，实际上是对继电器1对应的线圈寄存器0001的读写操作。

　　情景 RTU格式(16进制发送) ASCII格式(ASCII格式发送)

　　查询温度 FE040000000125C5 3A 46 45 30 34 30 30 30 30 30 30 30 31 46 44 0D 0A

　　返回信息 FE 04 02 00 00 AD 24 3A 46 45 30 34 30 32 30 30 30 30 46 43 0D 0A

　　查询湿度 FE04000100017405 3A 46 45 30 34 30 30 30 31 30 30 30 31 46 43 0D 0A

　　详解：

　　1：模拟量查询

　　查询温度

　　FE040000000125C5

　　模拟返回信息：

　　FE 04 02 00 00 AD 24

　　测试软件说明

　　软件功能：

　　监测温湿度

　　修改波特率

　　常见问题与解决方法

　　1.继电器板卡供电后使用232接口无法建立通信，无法控制

　　首先测试不同波特率是否可以控制，485接口注意A+、B-线以及屏蔽线，屏蔽线不是必须，但在通信误码率大的情况下必须接上，即便距离很近也可能出现此类情况。

　　2.485总线，挂载了大于1个的设备，我以广播地址255发送继电器1吸和，但并不是所有模块的继电器1吸和。

　　广播地址在总线上只有一个设备时可以使用，大于1个设备时请以拨码开关区分地址来控制，否则会因为模块在通信数据的判断不同步上导致指令无法正确执行。
