1、继电器输出触电容量30V10A-250V10A;
2、通讯接口分为RS232、RS485、USB、RJ45网口、网口+WIFI;
3、通讯协议采用Modbus协议,通讯波特率:2400、4800、9600、19200、38400;
4、继电器均具有闪开闪断、频闪功能;
5、产品提供控制协议说明书、查询控制指令(说明书内)、配套软件、VB和VC参考源码,网口系列提供安卓版app软件;
6、DAM系列设备均可与PLC、组态软件、组态屏等进行通信。
注:所有设备型号均以DAM开头,型号中AI指模拟量信号,DI指开关量信号,DO指继电器输出,DA指模拟量输出,YD指设备外壳为亚当外壳
分类 | 型号 | 功能 | 特点 |
继电器输出 | 0100-USB | 1路DO | 工业级和民用级两种,继电器触点容量30VDC/5A-250VAC/5A |
0100-RS232 | 1路DO | DB9头接口 | |
0100-RS485 | 1路DO | 隔离485接口 | |
200 | 2路DO | 供电分为5V、7-20V、24V三种 | |
400 | 4路DO | 隔离485通讯,继电器输出触点隔离 | |
800 | 8路DO | 具有顺序启动、流水循环、跑马循环工作模式 | |
1600A | 16路DO | 无外壳,支持脱机联网运行,可设置定时控制 | |
1600B | 16路DO | 无外壳,具有顺序启动、流水循环、跑马循环工作模式 | |
1600C | 16路DO | 带壳,35mm卡轨安装,具有顺序启动、流水循环、跑马循环工作模式 | |
1600D | 16路DO | 带壳,具有顺序启动、流水循环、跑马循环工作模式 | |
1600DO-YD | 16路DO | 35mm卡轨安装,NPN三极管输出,最高50V | |
3200A | 32路DO | 供电:5V/12V/24V,默认12V | |
开关量采集+继电器输出 | 202 | 2路DO+2路DI | 供电分为5V、7-20V、24V三种,DO与DI支持联动功能,多种工作模式 |
204 | 2路DO+4路DI | 供电分为5V、7-20V、24V三种,DO与DI支持联动功能,多种工作模式 | |
0404D | 4路DO+4路DI | DO具有闪开闪断,频闪功能,DO与DI支持联动功能,多种工作模式 | |
0408D | 4路DO+8路DI | DO输出为30A大电流,光耦隔离输入,DO与DI支持联动功能,多种工作模式 | |
606 | 6路DO+6路DI | 光耦隔离输入,DO与DI支持联动功能,多种工作模式 | |
808 | 8路DO+8路DI | 光耦隔离输入,DO与DI支持联动功能,多种工作模式 | |
0808-YD | 8路DO+8路DI | 光耦隔离输入,可接无源触点和DC3.3-24V电压,35mm卡轨安装,DO与DI支持联动功能,多种工作模式,输出为NPN三极管输出 | |
0816D | 8路DO+16路DI | 光耦隔离输入 | |
1012D | 10路DO+12路DI | 光耦隔离输入,DO与DI支持联动功能,多种工作模式 | |
1616 | 16路DO+16路DI | 光耦隔离输入,DO与DI支持联动功能,多种工作模式 | |
1624 | 16路DO+24路DI | 光耦隔离输入 | |
模拟量采集+继电器输出 | 0404A | 4路DO+4AI | 12位分辨率模拟量采集 |
0408A | 4路DO+8AI | 30A大电流输出,12位分辨率模拟量采集 | |
0816A | 8路DO+16AI | 12位分辨率模拟量采集 | |
1012A | 10路DO+12AI | 12位分辨率模拟量采集 | |
模拟量采集+开关量采集+继电器输出 | 222 | 2路AI+2路DO+2路DI | 供电分为5V、7-20V、24V三种,12位分辨率模拟量采集 |
1066 | 10路DO+6路AI+6路DI | 有闪开闪断功能,12位分辨率模拟量采集,DO与DI支持联动功能,多种工作模式 | |
888 | 8路AI+8路DO+8路DI | 光耦隔离输入,12位分辨率模拟量采集 | |
10102 | 2路AI+10路DO+10路DI | 光耦隔离输入,12位分辨率模拟量采集 | |
16CC | 16路DO+12路AI+12路DI | 光耦隔离输入,12位分辨率模拟量采集 | |
14142 | 2路DO+14路AI+14路DI | 光耦隔离输入,有闪开闪断功能,12位分辨率模拟量采集,DO与DI支持联动功能,多种工作模式 | |
温度采集+继电器输出 | 0404-PT | 4路DO+4路PT100 | 30A大电流输出,24位AD,精度0.02℃ |
模拟量采集+温度采集 | AI-PT | 8路AI+8路PT100 | 模拟量12位AD,PT100传感器为三线制 |
AI-TC | 8路AI+8路K型热电偶 | 模拟量12位AD,K型热电偶温度采集 | |
模拟量采集+模拟量输出+温度采集+继电器输出 | 8812-PT | 8AI+8AO+12PT+2DO | 模拟量输入输出12位AD,PT100采集24位AD |
8812-TC | 8AI+8AO+12TC+2DO | 模拟量输入输出12位AD,K型热电偶采集24位AD |
DC7-30V;
继电器输出触点隔离;
RS485通讯隔离;
通讯接口支持RS485,可扩展网口、WiFi、GPRS等通信接口;
通信波特率:2400,4800,9600,19200,38400(可以通过软件修改,默认9600);
通信协议:支持标准modbus RTU/TCP协议;
可以设置0-255个设备地址;

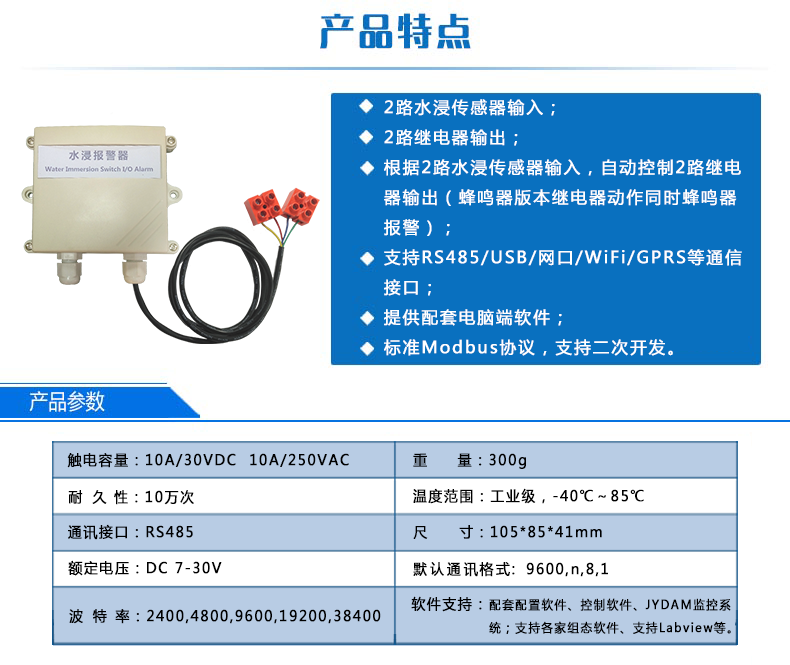

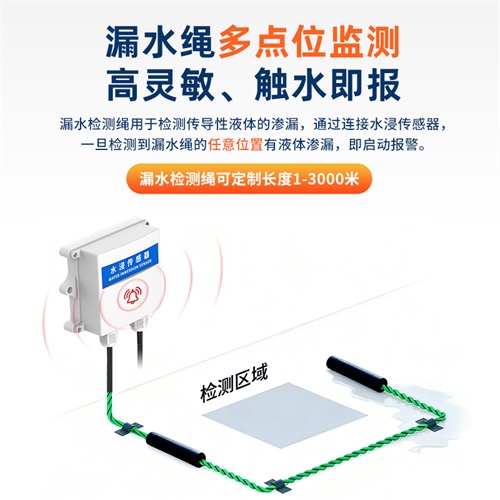

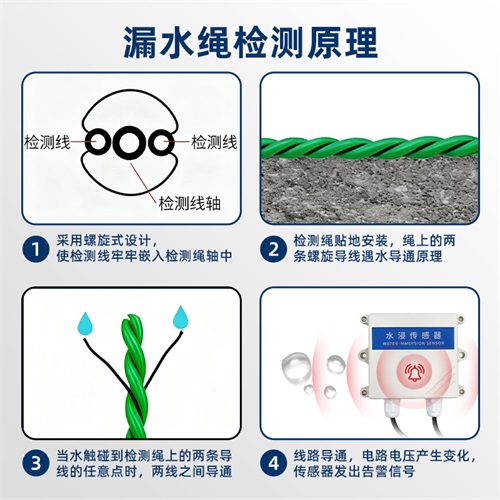

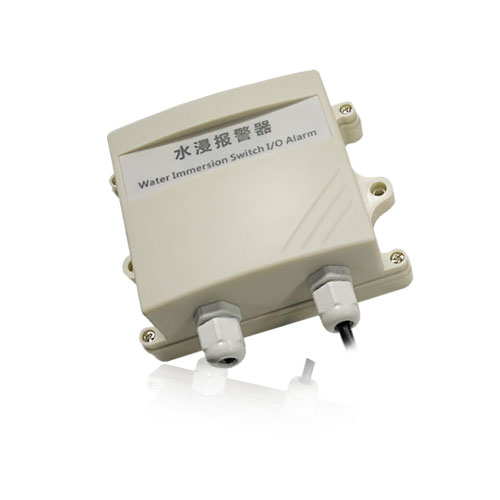

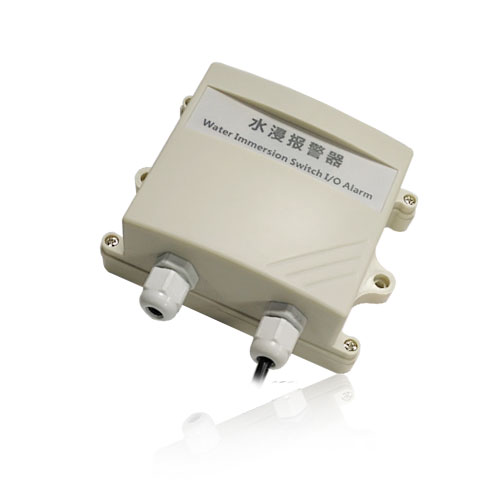

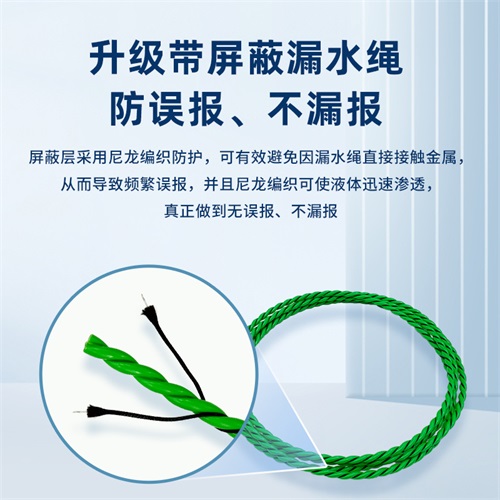

2路水浸传感器输入;
2路继电器输出;
根据2路水浸传感器输入,自动控制2路继电器输出(蜂鸣器版本继电器动作同时蜂鸣器报警);
支持电脑软件监测
型号 | RS485 | USB | 网口 | WiFi | GPRS | 继电器 | 水浸检测 | 蜂鸣器 |
水浸报警器 | ● | 2 | 2 | |||||
水浸报警器 | ● | 2 | 2 | |||||
水浸报警器 | ● | 2 | 2 | |||||
水浸报警器 | ● | 2 | 2 | |||||
水浸报警器 | ● | 2 | 2 | |||||
水浸报警器 | ● | 2 | 2 | ● | ||||
水浸报警器 | ● | 2 | 2 | ● | ||||
水浸报警器 | ● | 2 | 2 | ● | ||||
水浸报警器 | ● | 2 | 2 | ● | ||||
水浸报警器 | ● | 2 | 2 | ● |

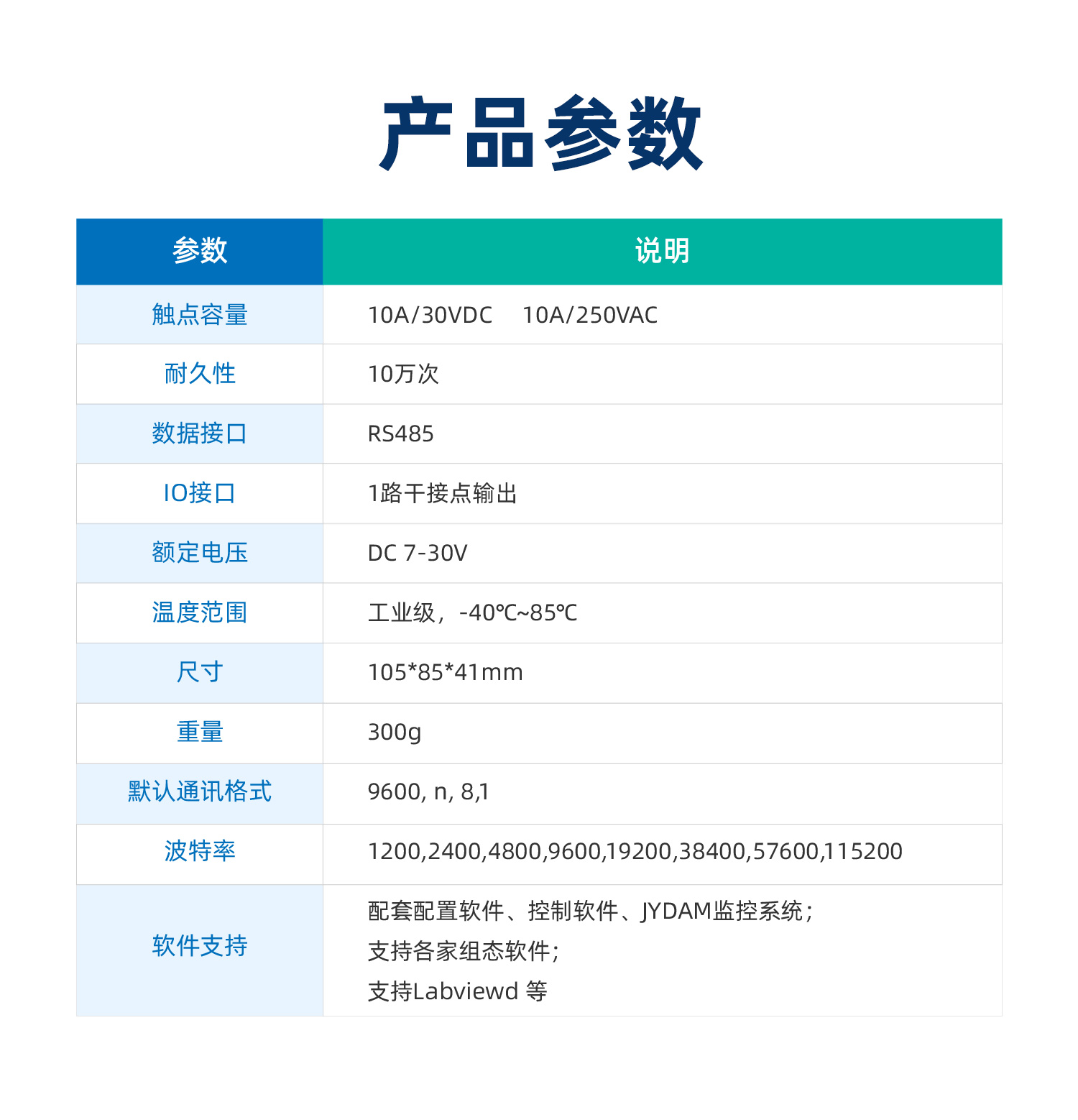

参数 | 说明 |
触点容量 | 10A/30VDC 10A/250VAC |
耐久性 | 10万次 |
数据接口 | RS485 |
IO接口 | 1路干接点输出 |
额定电压 | DC 7-30V |
温度范围 | 工业级,-40℃~85℃ |

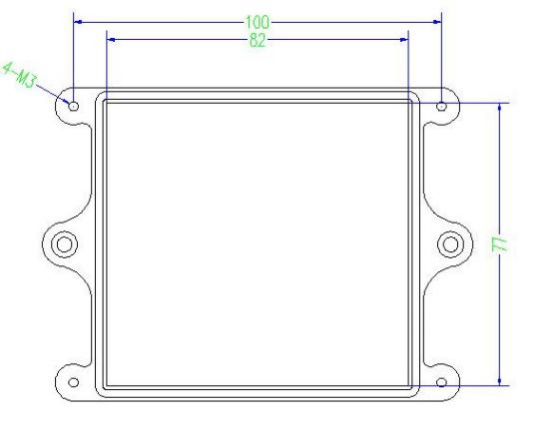

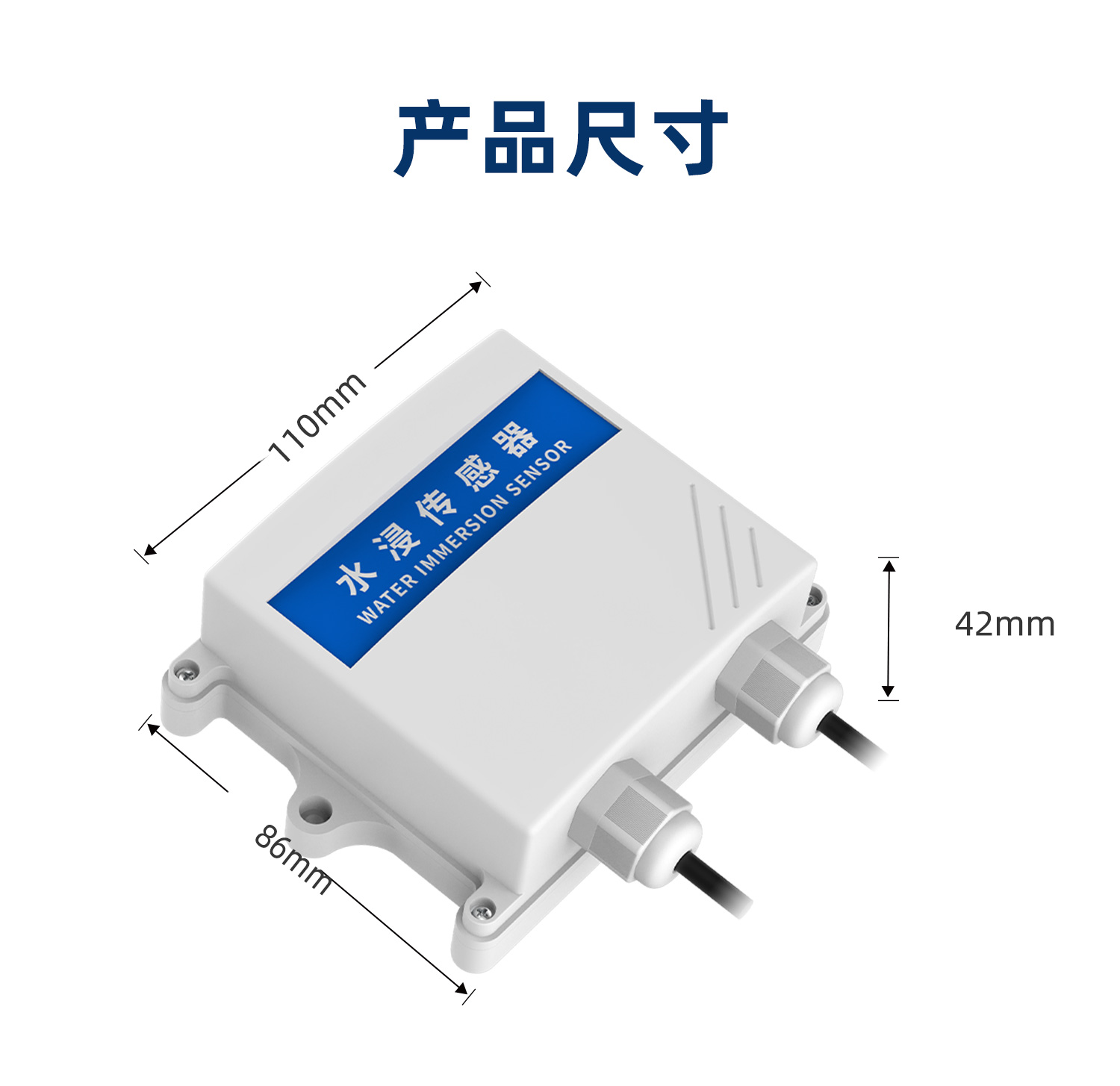

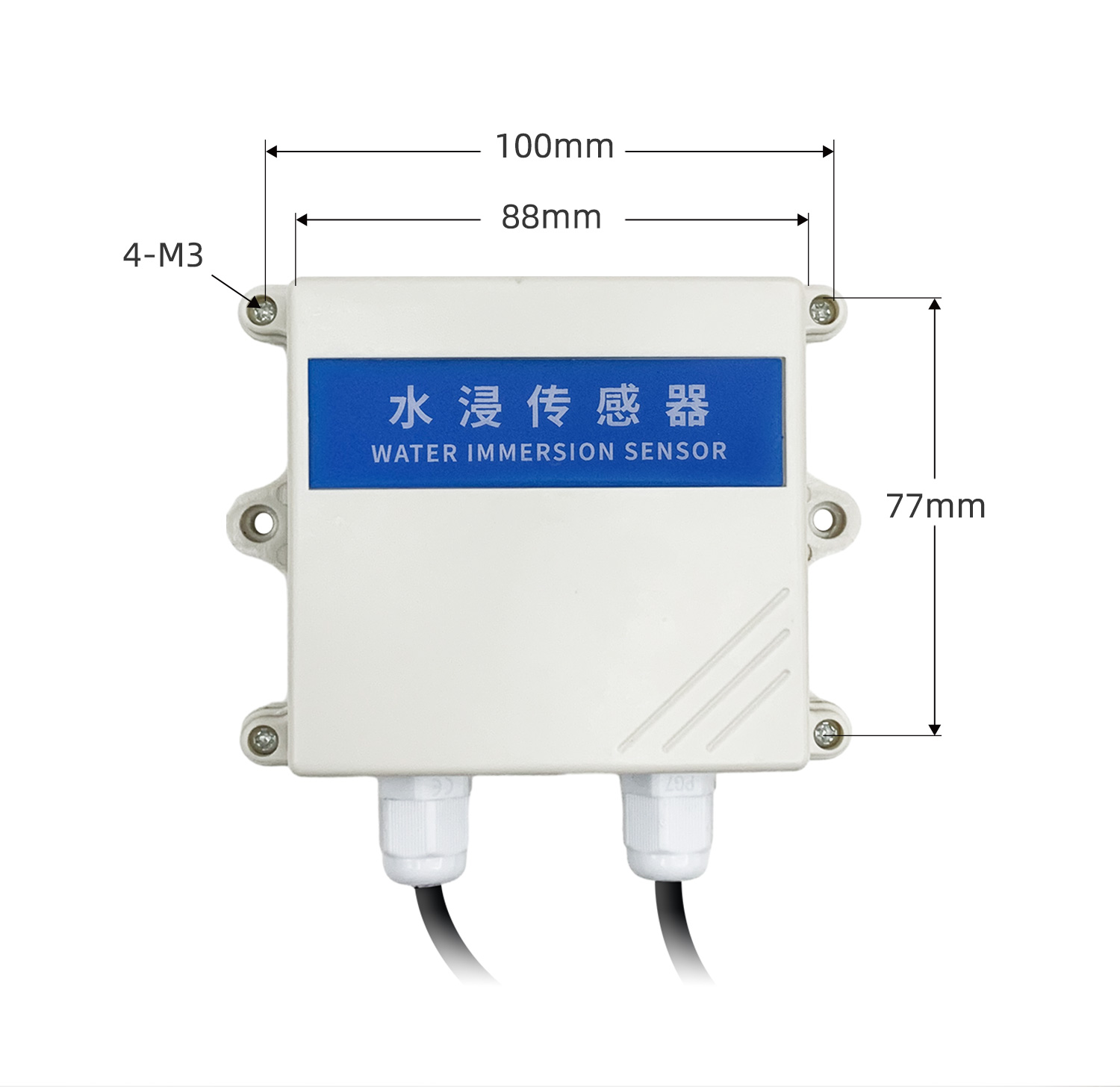

尺寸 | 105*85*41mm |
重量 | 300g |
默认通讯格式 | 9600,n,8,1 |
波特率 | 2400,4800,9600,19200,38400 |
软件支持 | 配套配置软件、控制软件、JYDAM监控系统; |

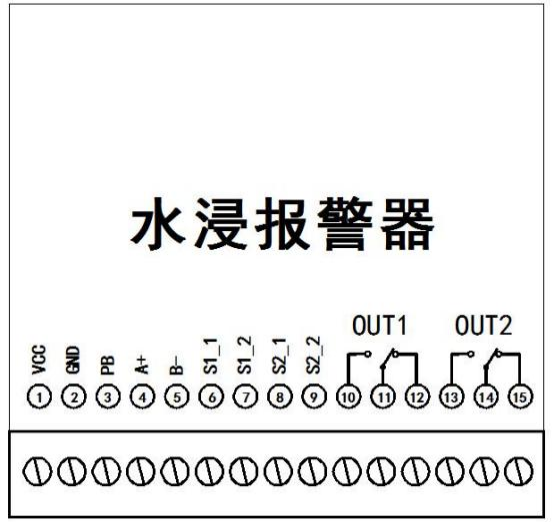

功能 | 序号 | 引脚 | 说明 |
供电(DC7-30V) | 1 | VCC | 电源正极 |
2 | GND | 电源负极 | |
通讯 | 3 | PB | 485屏蔽线 |
4 | A+ | 485 A+接线引脚 | |
5 | B- | 485 B-接线引脚 | |
水浸传感器 | 6 | S1_1 | 水浸传感器 |
7 | S1_2 | ||
8 | S2_1 | ||
9 | S2_2 | ||
通讯指示灯 | Run | 绿色LED灯闪烁 | |

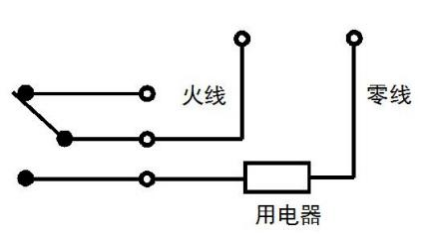

状态指示灯 | 10 | Out1 | 第一路继电器输出常开端 |
11 | 第一路继电器输出公共端 | ||
12 | 第一路继电器输出常闭端 | ||
13 | Out2 | 第二路继电器输出常开端 | |
14 | 第二路继电器输出公共端 | ||
15 | 第二路继电器输出常闭端 |
电脑自带的串口一般是RS232,需要配232-485转换器(工业环境建议使用有源带隔离的转换器),转换后RS485为A、B两线,A接板上A端子,B接板上B端子,485屏蔽可以接GND。若设备比较多建议采用双绞屏蔽线,采用链型网络结构。
软件下载链接地址
http://www.juyingele.com.cn/software/software/JYDAM调试软件.rar

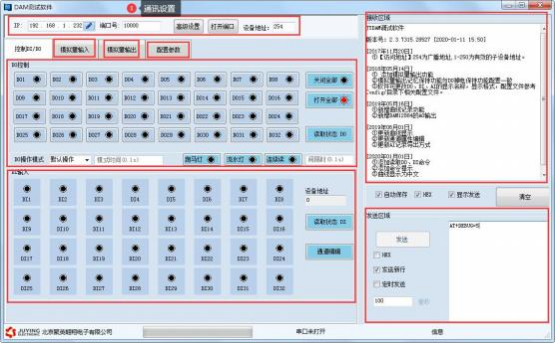

工具栏 | 说明 |
l 串口/网络通讯方式选择; l 端口号/TCP地址选择; l 设置AI/DI/DO读取刷新时间。 | |
l 操作DO通道; l 选择DO模式; l 设置动作时间。 | |
l 查看DI输入状态; l 读取DI状态生成查询指令; l 设置DI/DO通道名称。 | |
l 显示4-20ma/0-10v/0-5v实时数据/曲线; l 显示PT100/K型热电偶/DS18B20温度数据/曲线; l 显示实时采集时间; l 设置AI/温度通道名称; l 设置AI通道量程转换及显示单位; l 手动导出excel表格数据; l 手动保存数据曲线。 | |
l 设置AO输出; l 生成AO多通道输出指令。 | |
l 显示当前设备AI/DI/DO通道数量信息; l 设置波特率; l 设置偏移地址; l 设置工作模式; l 设置AI/DI/DO自动回传; l 设置DO掉电记忆。 | |
指令区域 | l 生成AI/DI/DO/AO/参数设置等指令。 |
调试区域 | l 用户自定义发送指令测试。 |

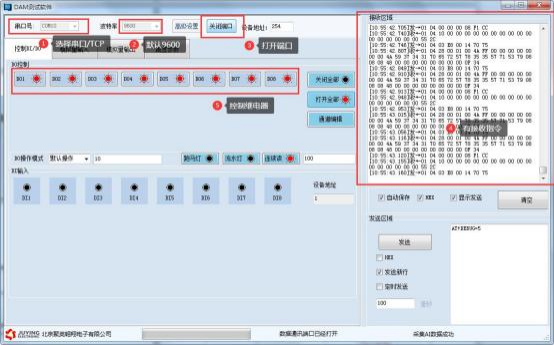

① 选择设备当前串口号(IP地址填写IP);
② 选择默认波特率9600;
③ 打开端口:
④ 右侧有接收指令,可控制继电器即通讯成功。
1.1、设备地址的介绍
DAM系列设备地址默认为1,使用广播地址为254进行通讯,用0无法通讯。
设备地址=偏移地址。
1.2、设备地址的读取

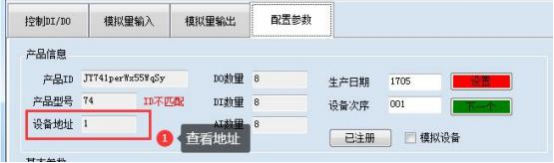

设备正常通讯后,初始设备地址写入254,然后点击软件上方“配置参数”即可读到设备的当前地址。

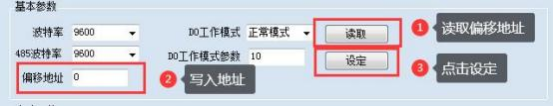

1.3、偏移地址的设定与读取
点击JYDAM调试软件下方偏移地址后边的“读取”或“设置”来对设备的偏移地址进行读取或设置。
点击下方波特率设置栏的“读取”和“设置”就可以分别读取和设置波特率和地址,操作后需要重启设备和修改电脑串口设置。
本产品支持标准modbus指令,有关详细的指令生成与解析方式,可根据本文中的寄存器表结合参考《MODBUS协议中文版》 即可。
Modbus协议中文版参考:http://www.juyingele.com.cn/software/software/Modbus%20POLL软件及使用教程.rar
本产品支持modbus RTU 格式。
线圈寄存器地址表:
寄存器名称 | 寄存器地址 | 说明 | |||
线圈控制 | |||||
线圈1 | 写线圈 1号指令码 | 0x0001 | 第一路继电器输出 | ||
线圈2 | 0x0002 | 第二路继电器输出 | |||
配置参数 | |||||
通信波特率 | 保持寄存器 | 4x1001 | 见下表波特率数值对应表,默认为0,支持0-5,该寄存器同时决定RS232和RS485的通信波特率 | ||
备用 | 4x1002 | 备用,用户不可写入任何值。 | |||
偏移地址 | 4x1003 | 设备地址=偏移地址 | |||
备用 | 4x1004 | 备用,用户不可写入任何值。 | |||
备用 | 4x1005 | 备用,用户不可写入任何值。 |
备注:
波特率数值对应表
数值 | 波特率 |
0 | 9600 |
1 | 2400 |
2 | 4800 |
3 | 9600 |
4 | 19200 |
5 | 38400 |
3.1、DI/DO指令

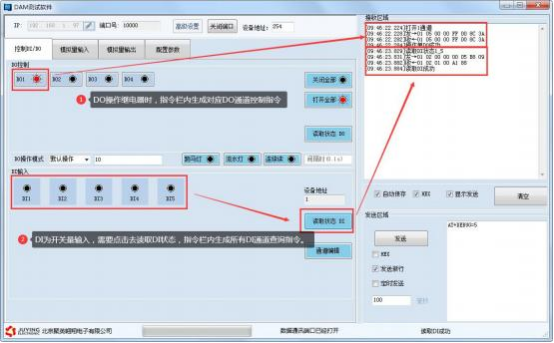

使用JYDAM调试软件连接设备通讯后生成指令,如下图所示:
情景 | RTU格式(16进制发送) |
查询二路继电器状态 | FE 01 00 00 00 02 A9 C4 |
查询指令返回信息 | FE 01 01 00 61 9C |
控制第一路开 | FE 05 00 00 FF 00 98 35 |
控制返回信息 | FE 05 00 00 FF 00 98 35 |
控制第一路关 | FE 05 00 00 00 00 D9 C5 |
控制返回信息 | FE 05 00 00 00 00 D9 C5 |
控制第二路开 | FE 05 00 01 FF 00 C9 F5 |
控制第二路关 | FE 05 00 01 00 00 88 05 |
5.1、继电器输出
控制1路继电器(以第一路开为例,其他通道参照本例),任意一个字节变动,CRC校验位会随之变动。
发送码:FE 05 00 00 FF 00 98 35
字段 | 含义 | 备注 |
FE | 设备地址 | 这里为广播地址 |
05 | 05指令 | 单个控制指令 |
00 00 | 地址 | 要控制继电器寄存器地址 |
FF 00 | 指令 | 继电器开的动作 |
98 35 | CRC16 | 前6字节数据的CRC16校验和 |
继电器卡返回信息:
返回码:FE 05 00 00 FF 00 98 35
字段 | 含义 | 备注 |
FE | 设备地址 | 这里为广播地址 |
05 | 05指令 | 单个控制指令 |
00 00 | 地址 | 要控制继电器寄存器地址 |
FF 00 | 指令 | 继电器开的动作 |
98 35 | CRC16 | 前6字节数据的CRC16校验和 |
5.2、继电器状态
继电器查询(2路继电器)
发送指令码:FE 01 00 00 00 02 A9 C4
字段 | 含义 | 备注 |
FE | 设备地址 | 这里为广播地址 |
01 | 01指令 | 查询继电器状态指令 |
00 00 | 起始地址 | 要查询的第一个继电器寄存器地址 |
00 02 | 查询数量 | 要查询的继电器数量 |
A9 C4 | CRC16 | 前6字节数据的CRC16校验和 |
继电器卡返回信息:
返回码:FE 01 01 00 61 9C
字段 | 含义 | 备注 |
FE | 设备地址 | |
01 | 01指令 | 返回指令:如果查询错误,返回0x81 |
01 | 字节数 | 返回状态信息的所有字节数。1+(n-1)/8 |
00 | 查询的状态 | 返回的继电器状态。 Bit0:第一个继电器状态 Bit1:第二个继电器状态 |
61 9C | CRC16 | 前6字节数据的CRC16校验和 |
1、继电器板卡供电后使用485接口无法建立通信,无法控制
①485线是否接反电压是否在规定范围内;
②软件上设备地址填写254,测试不同波特率是否可以控制;
2、485总线挂载多个个的设备,以广播地址254发送继电器吸和,操作失败。
广播地址是用于测试总线上只有一个设备时使用,大于1个设备时请用拨码开关区分地址来控制(多个设备配置成不同地址),否则会导致所有设备同时应答,无法正确执行。
3、西门子PLC与设备不能正常通讯
西门子485总线AB定义与设备相反。
