一、产品特点

DC12-24V供电;

1路(4-20mA/0-10V )12位AD模拟量输出;

量程范围为0-200A/300A。

二、产品功能

JY-DIN-AC200A/300A交流电流变送器是组合电流互感器、电流变送器于一体的新一代交流电流变送器，它可以直接将被测主回路交流电流转换成按线性比例输出的DC4～20mA(通过250Ω 电阻转换DC 1～5V或通过500Ω电阻 转换DC2～10V)恒流环标准信号，连续输送到接收装置(计算机或显示仪表)。交流电流变送器单匝穿孔穿芯式结构，使用时无需改动测量主回路，便于现场连接，原副边高度绝缘隔离，两线制输出接线，辅助工作电源+24V与输出信号线DC4～20mA共用. 交流电流变送器具有精度高，体积小、功耗小、频响宽、抗干扰功能。电流变送器用于测量电网中波形畸变较严重的信号，也可以测量方波，三角波等非正弦波形。

三、产品型号

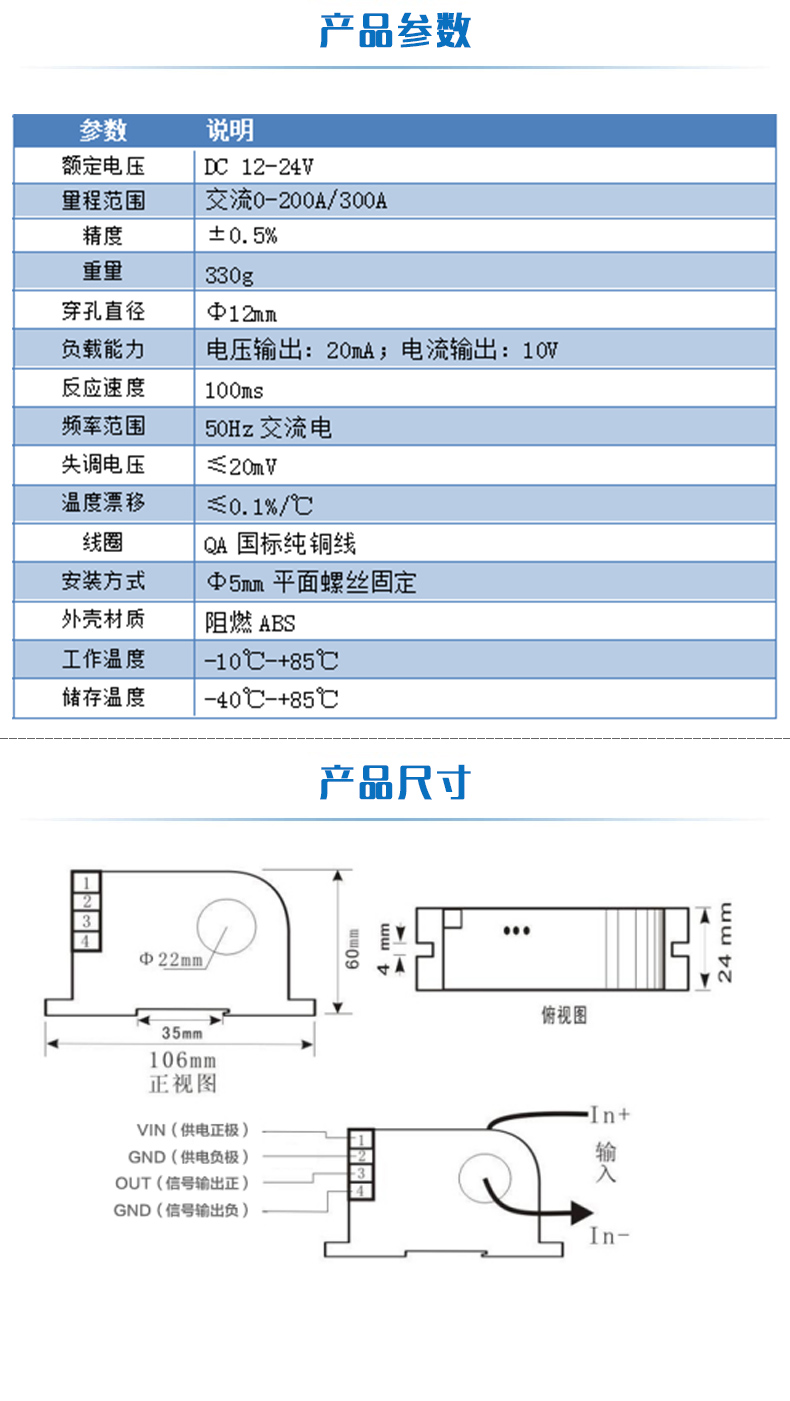

四、主要参数

五、引脚说明

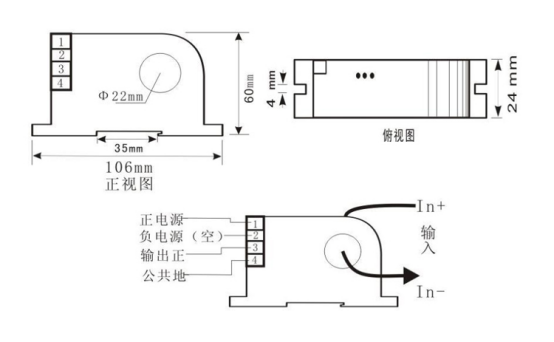

六、外壳尺寸

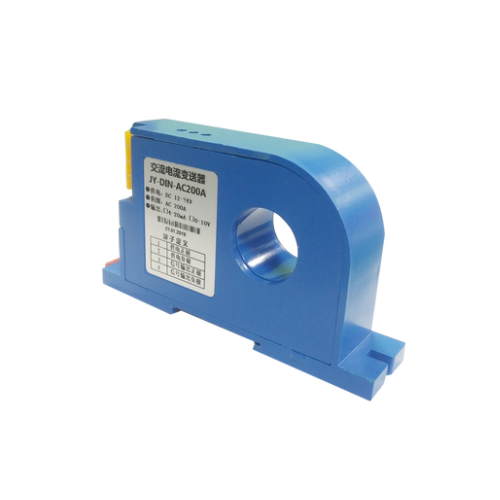

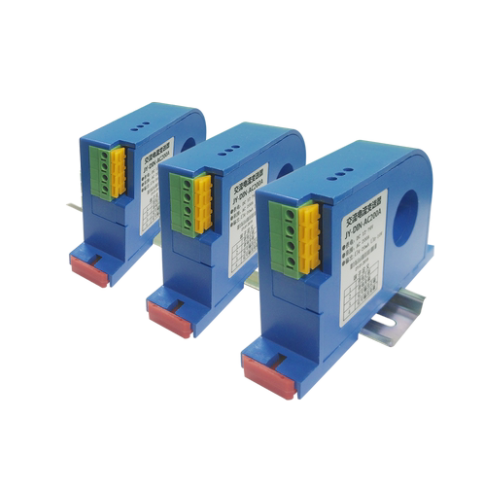

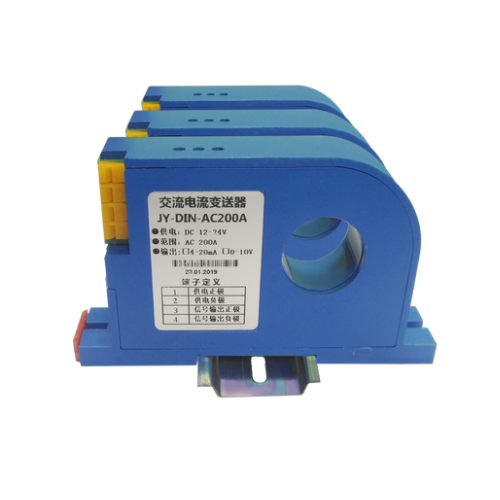

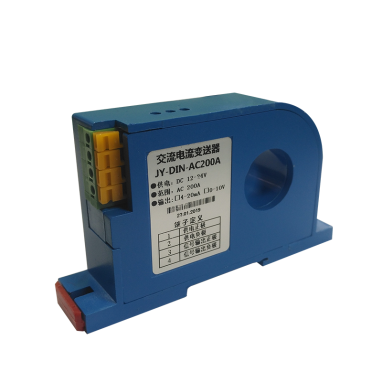

七、实物图

八、使用注意事项

1、使用前，请仔细阅读产品说明书，如有疑问，请与公司技术支持或售后服务人员联系;

2、请不要将产品安装在危险区域使用，产品工作电源为直流电源，严禁使用220V交流电源为产品作为工作电源;

3、NC端口悬空即可，不可私自连接信号线;

4、严禁私自拆装产品，防止产品失效或发生故障。
