DAM1600TA 远程智能控制器

云监控 | 点动/循环 | 按键控制 | 支持定制

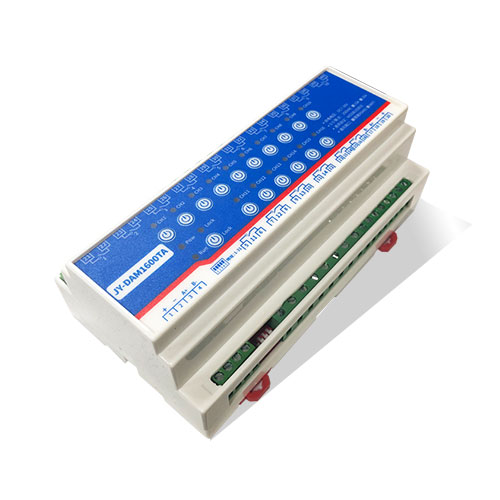

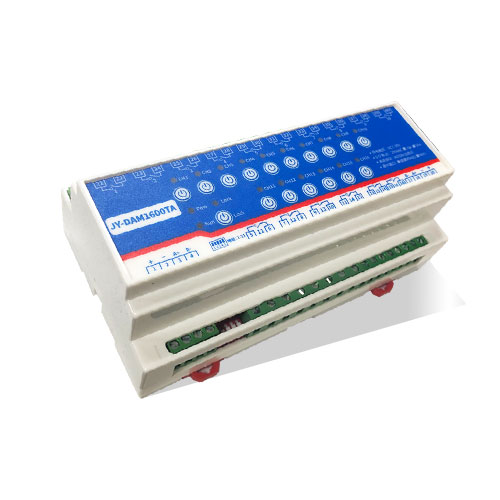

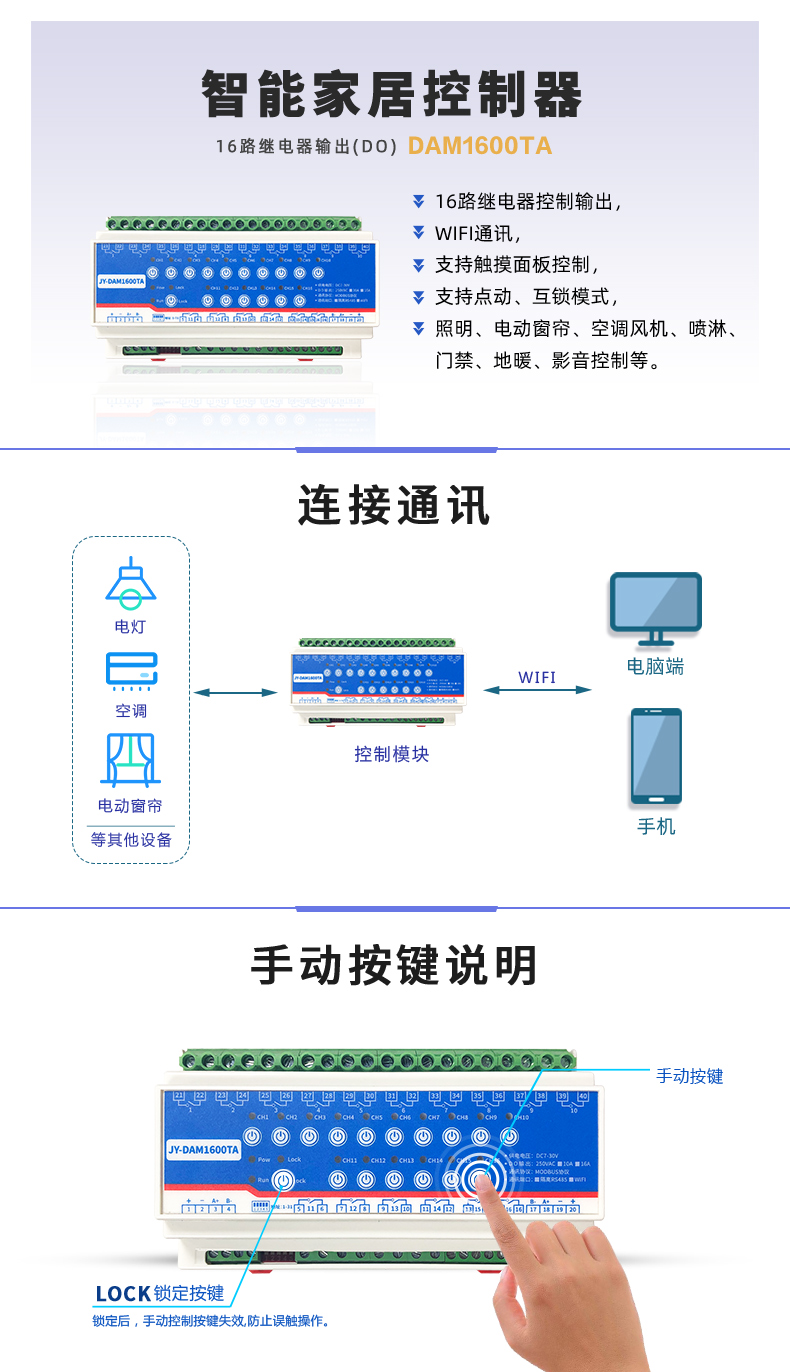

智能家居控制器16路继电器开关量输出(DO)DAM1600TA,16路继电器控制输出,WIFI通讯,支持触摸面板控制,支持点动、互锁模式,照明、电动窗帘、空调风机、喷淋、门禁、地暖、影音控制等

应用行业:智慧城市 应用类型:智能家居 通道数量:16 联网方式:WiFi 云平台接入:聚英云 二次开发:支持

一、产品说明

DAM1600TA 设备是我公司云系列设备中网络版的一种 ,设备通过连接Internet广域网来进行通讯,使用我司配套的云平台软件可实现远程控制设备功能,每个设备具有唯一 ID 号方便用户进行二次开发使用。

二、产品特点

l 供电电压 DC7-40V;

l 继电器输出触点隔离;

l 16 个手动控制按键控制对应 16 路继电器输出;

l 1 个 Lock 锁定按键,锁定后,手动控制按键失效;

l 通讯接口只支持无线 WIFI 网络;

l 设备默认 IP 为 192.168.10.1;

l 设备默认 WIFI 名称为 JY_**(**代表随机数字字母组合);

l 通信波特率:2400,4800,9600, 19200,38400;

l 通信协议:支持标准modbus RTU/TCP 协议;

l 支持用户二次开发。

三、产品功能

l 十六路继电器控制;

l 继电器状态掉电记忆;

l 可实现远距离操控;

l 具有两个网络通道;

l 同时支持局域网和外网控制使用;

l 支持 UDP/TCP 工作模式;

l 支持 Client 、Server 模式;

l 支持透传、力控、组态王、Modbus tcp 连接;

l 具有闪开、闪断【点动】功能,可以自定义设置点动时间。

四、产品选型

型号

modbus

RJ45

WIFI

GSM

继电器

DAM1600TA  WIFI



16

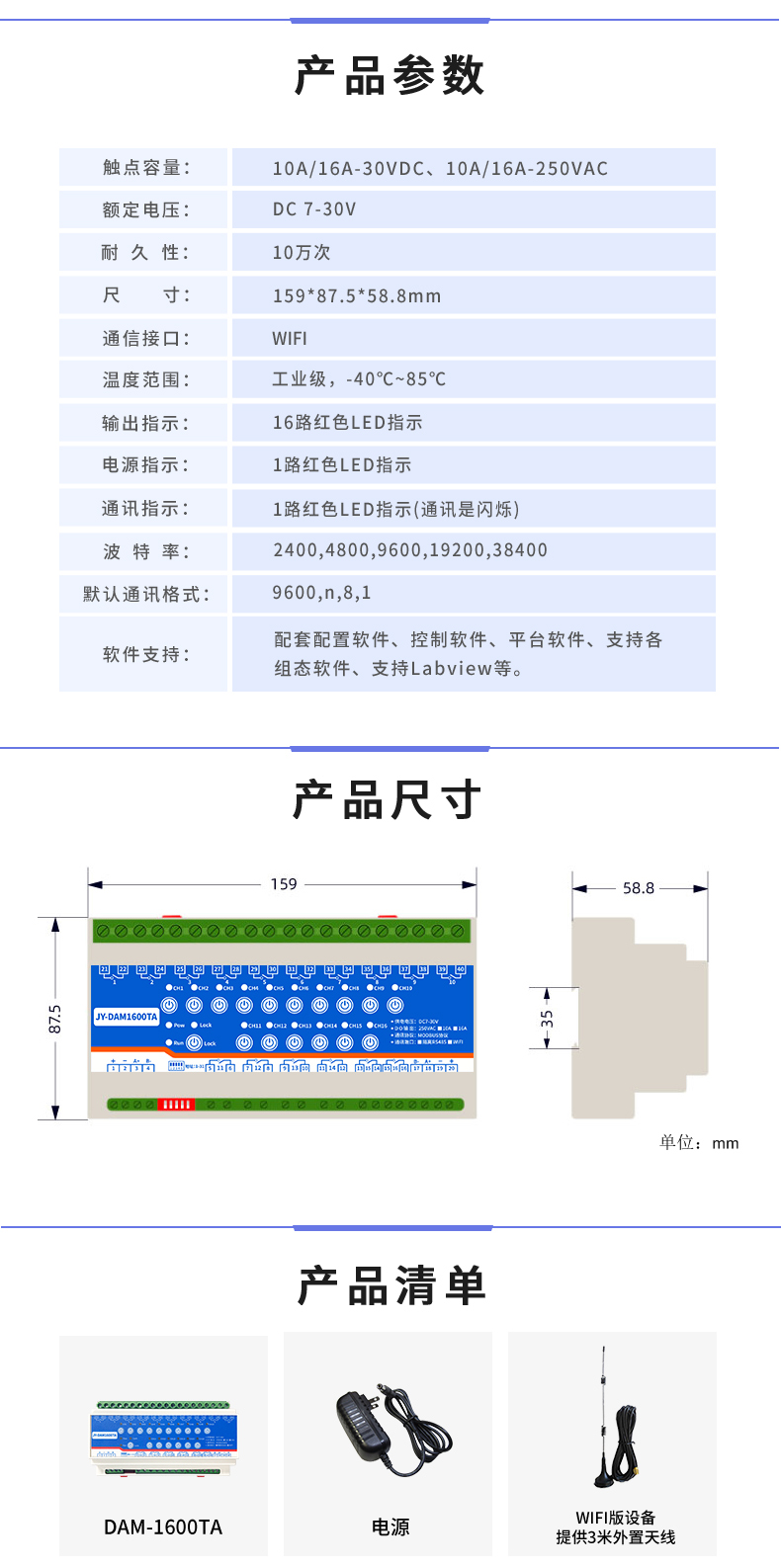

五、主要参数

参数

说明

触点容量

10A/30VDC  10A/250VAC

耐久性

10万次

通讯接口

WIFI

默认 WIFI 名称

JY_**(**代表随机数字字母组合)

默认 IP

192.168.10.1

额定电压

DC 7-40V

电源指示

1路红色 LED 指示(不通信时常亮,通信时闪烁)

输出指示

16路红色 LED 指示

温度范围

工业级,-40℃—85℃

尺寸

159*87.5mm

重量

330g

默认通讯格式

9600,n,8,1

波特率

2400,4800,9600,19200,38400



软件支持

配套配置软件、app 控制软件,平台软件;支持各家组态软件;

支持 Labviewd

六、通讯架构说明

设备使用基于 Internet广域网进行远程通讯,通过配置参数面向我司云服务器 ems.jydtu.com,端口号 60001 进行通讯。


七、快速使用说明

1 、设备供电后进行本地通讯测试;

2 、测试成功通讯后,将设备接入外网,配置相应的参数和工作模式;

3 、获取设备唯一 ID 号;

4 、手机安装云平台 app 软件;

5 、通过云平台添加设备进行测试使用

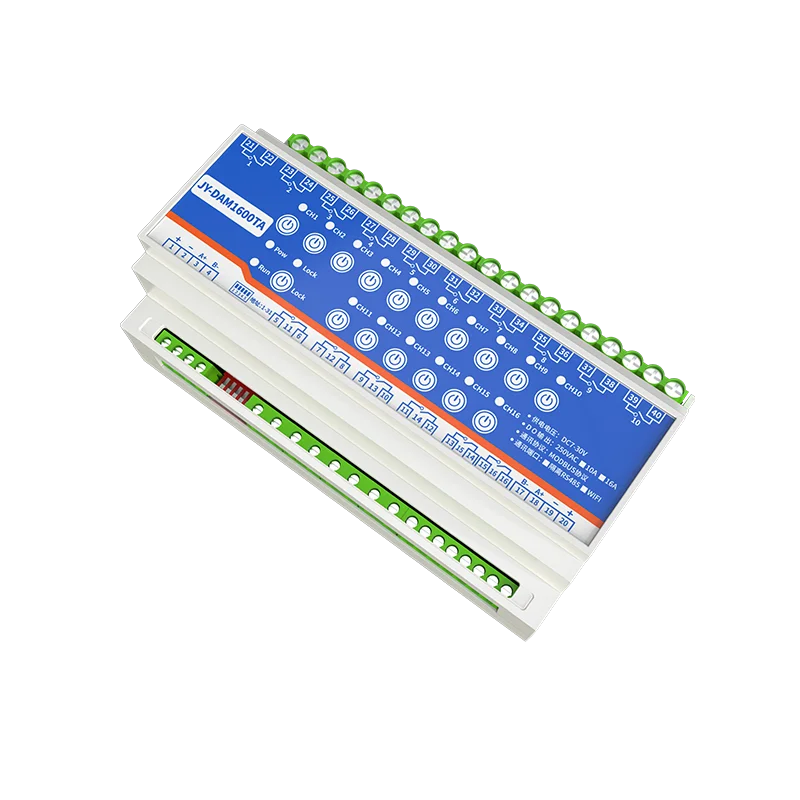

八、硬件说明

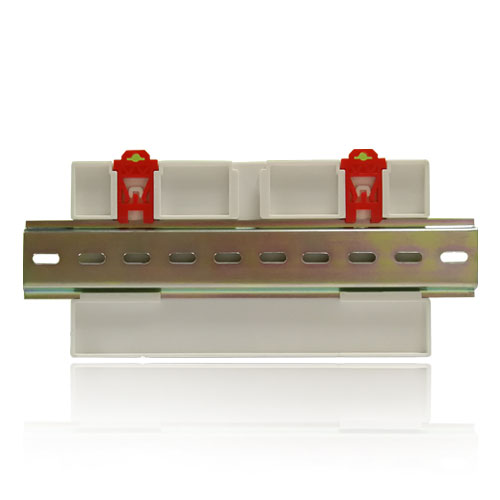

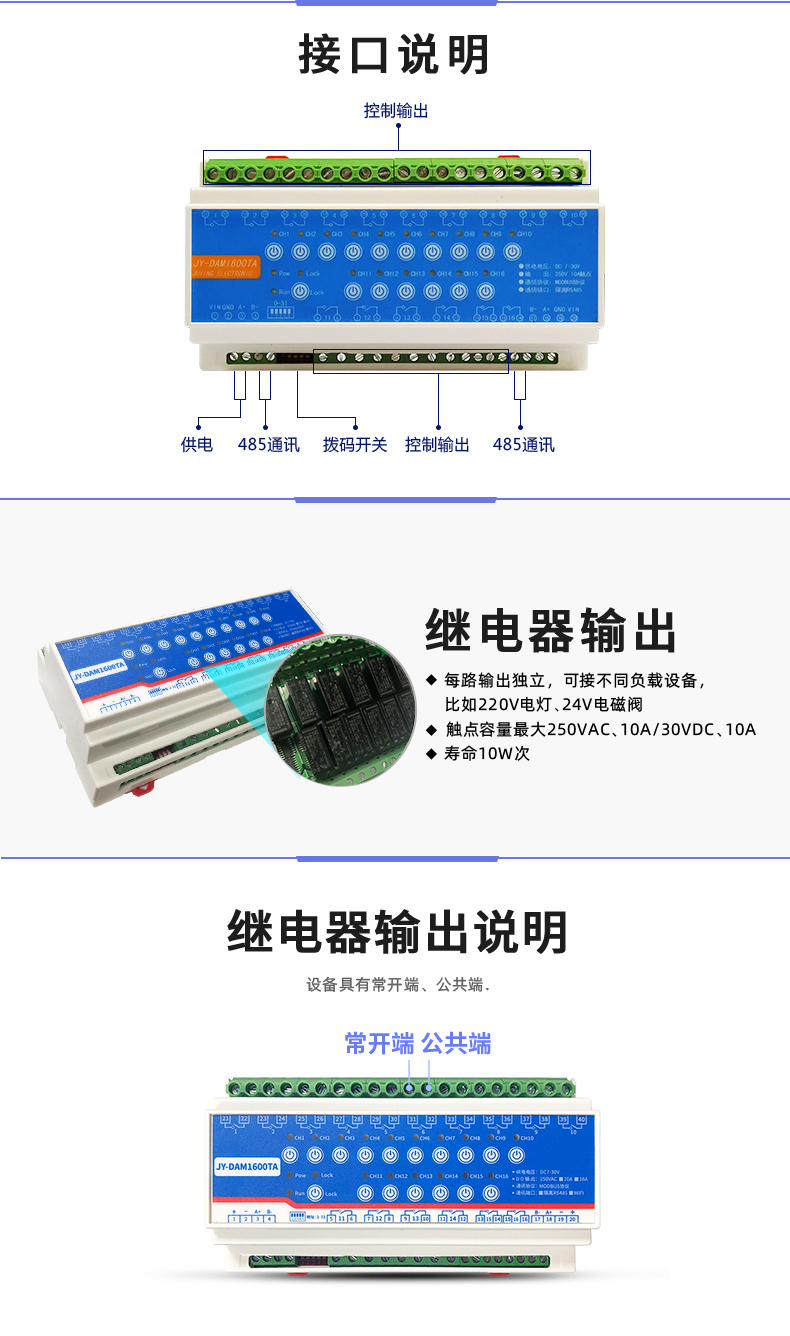

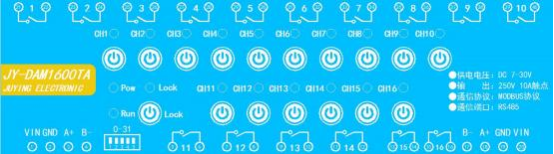

1、接口说明


2、引脚说明

序号

引脚

说明

1

VIN

第一个电源正极

2

GND

第一个电源负极

3

A+

第一个485接口A+接线

4

B-

第一个485接口B-接线

5

5引脚和6引脚

11路继电器输出

6

7

7引脚和8引脚

12路继电器输出

8

9

9引脚和10引脚

13路继电器输出

10

11

11引脚和12引脚

14路继电器输出

12

13

13引脚和14引脚

15路继电器输出

14

15

15引脚和16引脚

16路继电器输出

16

17

B-

第二个485接口B-接线

18

A+

第二个485接口A+接线

19

GND

第二个供电接口负极

20

VIN

第二个供电接口正极

21

21引脚和22引脚

1路继电器输出

22



23

23引脚和24引脚

2路继电器输出

24

25

25引脚和26引脚

3路继电器输出

26

27

27引脚和28引脚

4路继电器输出

28

29

29引脚和30引脚

5路继电器输出

30

31

31引脚和32引脚

6路继电器输出

32

33

33引脚和34引脚

7路继电器输出

34

35

35引脚和36引脚

8路继电器输出

36

37

37引脚和38引脚

9路继电器输出

38

39

39引脚和40引脚

10路继电器输出

40

3、按键及指示灯说明

①、设备上具有 16 个手动控制按键,可现场控制设备通道的闭合和断开,长按 16 个按键中的任何一个 3S ,即可实现所有通道的全开全关。

② 、Lock 键为锁定键,锁定后,设备上的 16 个手动按键控制失效,此时上位机与设备的通信不受影响。

指示灯

按键

说明

Pow

-

设备供电指示灯,状态为红色常亮

Run

-

设备通信指示灯,状态为红色闪烁

Lock

Lock

设备锁定按键,锁定后,指示灯为红色常亮

CH1

CH1指示灯正下方

1路继电器输出指示灯,有输出时红色常亮

CH2

CH2指示灯正下方

2路继电器输出指示灯,有输出时红色常亮

CH3

CH3指示灯正下方

3路继电器输出指示灯,有输出时红色常亮

CH4

CH4指示灯正下方

4路继电器输出指示灯,有输出时红色常亮

CH5

CH5指示灯正下方

5路继电器输出指示灯,有输出时红色常亮

CH6

CH6指示灯正下方

6路继电器输出指示灯,有输出时红色常亮

CH7

CH7指示灯正下方

7路继电器输出指示灯,有输出时红色常亮

CH8

CH8指示灯正下方

8路继电器输出指示灯,有输出时红色常亮

CH9

CH9指示灯正下方

9路继电器输出指示灯,有输出时红色常亮

CH10

CH10指示灯正下方

10路继电器输出指示灯,有输出时红色常亮

CH11

CH11指示灯正下方

11路继电器输出指示灯,有输出时红色常亮

CH12

CH12指示灯正下方

12路继电器输出指示灯,有输出时红色常亮

CH13

CH13指示灯正下方

13路继电器输出指示灯,有输出时红色常亮

CH14

CH14指示灯正下方

14路继电器输出指示灯,有输出时红色常亮

CH15

CH15指示灯正下方

15路继电器输出指示灯,有输出时红色常亮

CH16

CH16指示灯正下方

16路继电器输出指示灯,有输出时红色常亮

4、继电器接线说明


九、设备参数配置及测试

单 WIFI 版设备通过网页方式来进行参数配置,设备默认 WIFI 信号名称为 JY_****,连接密码为 12345678 ,默认 IP 为 192.168.10.1 ,详细配置方法,阅读【聚英云平台单 WIFI 版使用说明】文档即可;

下载地址:https://www.juyingele.com/software/ 聚英云平台单 WIFI 版使用说明.rar

十、设备唯一 ID 号

使用聚英云平台软件,要求 DAM 设备具有唯一 ID 号,唯一 ID 号获取有以下两种方式:

1、扫描二维码获取

使用手机扫描设备外壳或包装外壳上的二维码获取唯一 ID 号,如下所示:


2、使用软件获取【选用】

获取唯一 ID 软件下载地址:

https://www.juyingele.com/software/  获取唯一 ID 号.rar

(该软件不需要安装,下载打开即可)虚拟串口软件下载地址:

https://www.juyingele.com/software/  虚拟串口软件及 TCP 服务测试软件.rar

1) 操作步骤

1 建立虚拟串口

打开安装的虚拟串口软件“USR-VCOM ”,添加虚拟串口,如下所示:


注:添加的虚拟串口不能与本机已有的串口冲突, 目标 IP 即设备的 IP ,虚拟串口参数要求与章节 4 中配置的设备参数一致。

虚拟串口添加完成后,建立的虚拟串口状态为已连接状态,如下所示:


2 读取唯一 ID 号

打开下载的“读取唯一 ID ”软件,打开上步中虚拟的串口,点击“唯一 ID ”按钮, 软件底部提示读取成功,即可获取设备的唯一 ID 号,如下所示:


2) 常见问题

1 、软件提示读取成功,唯一 ID 号为空白或不提示。

此时需联系我司客服人员,确认该购买的设备是否具有唯一 ID 号。

2 、软件提示读取失败。

此时检查建立的虚拟串口是否已连接,设备的通信波特率是否为 9600.

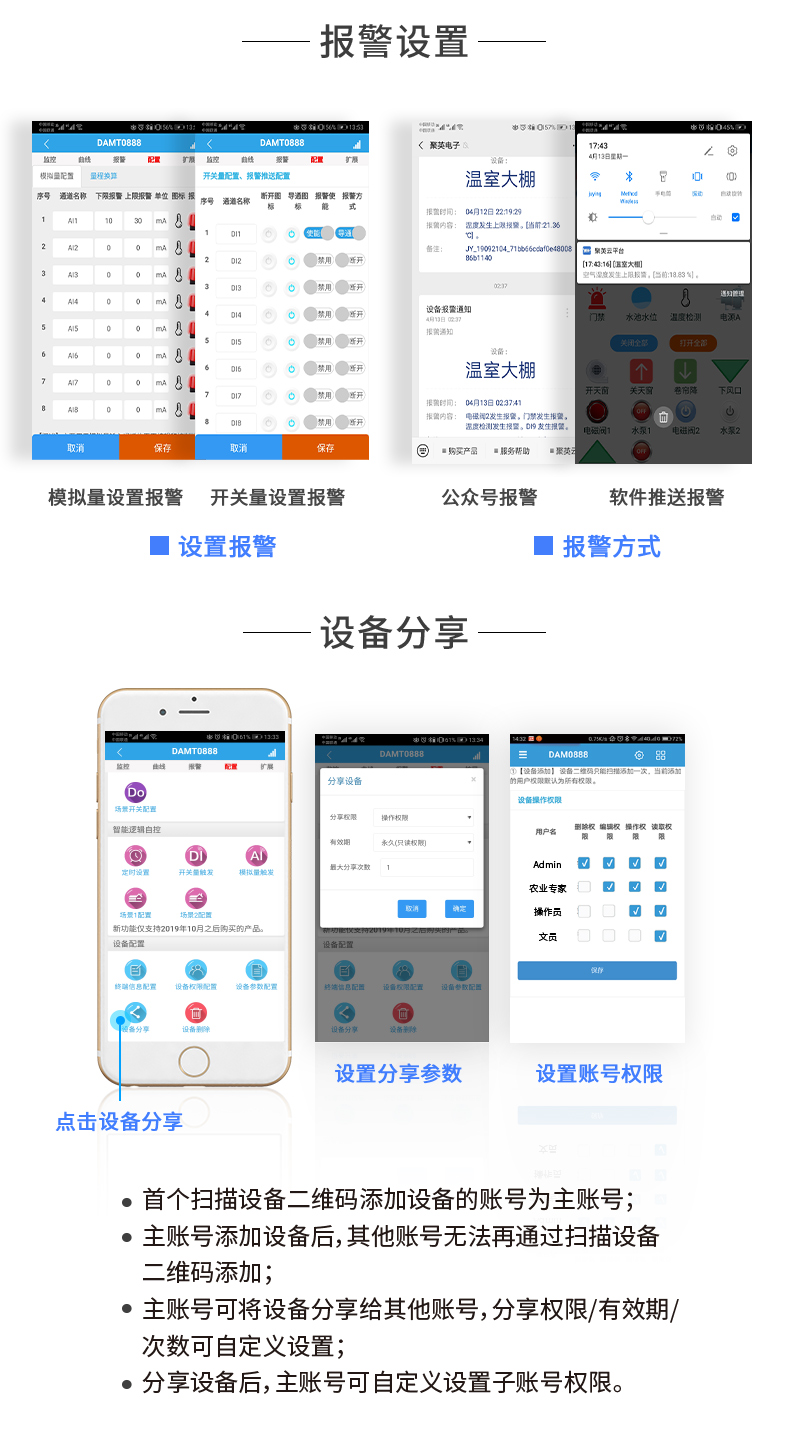

十一、平台软件说明

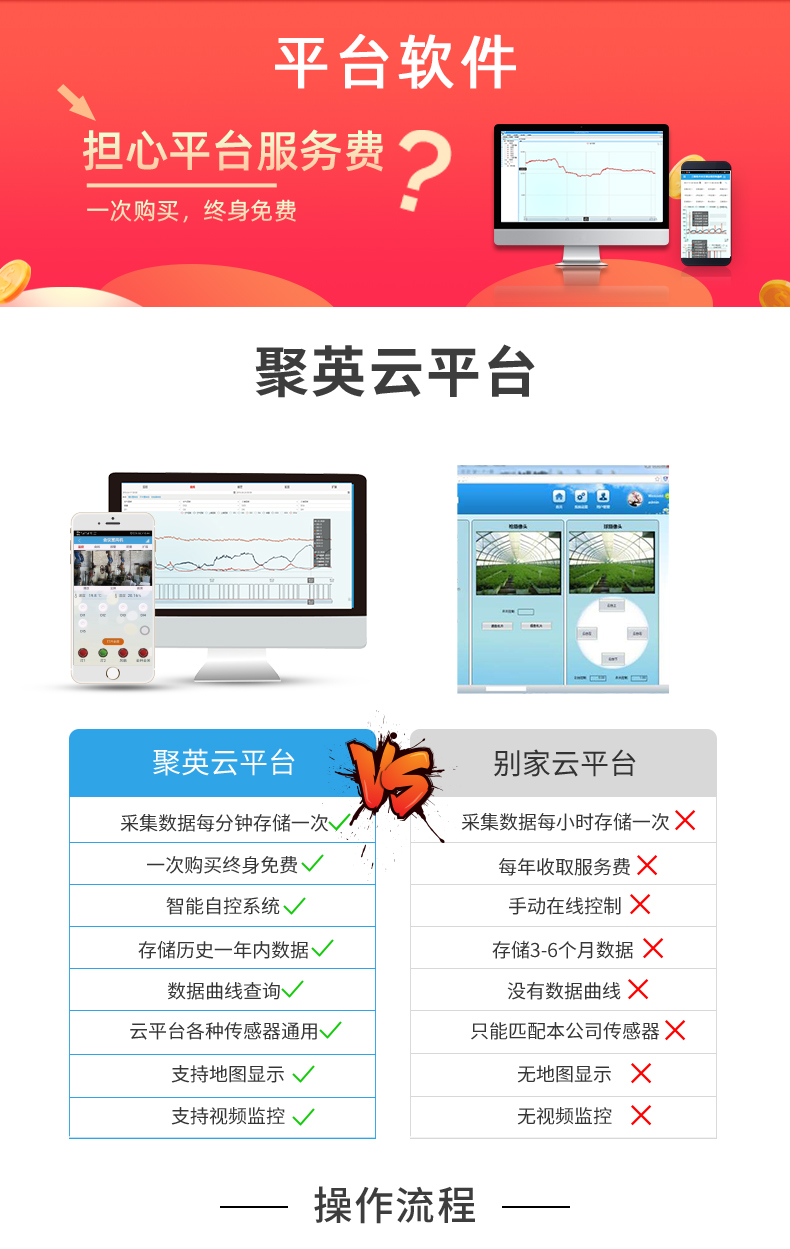

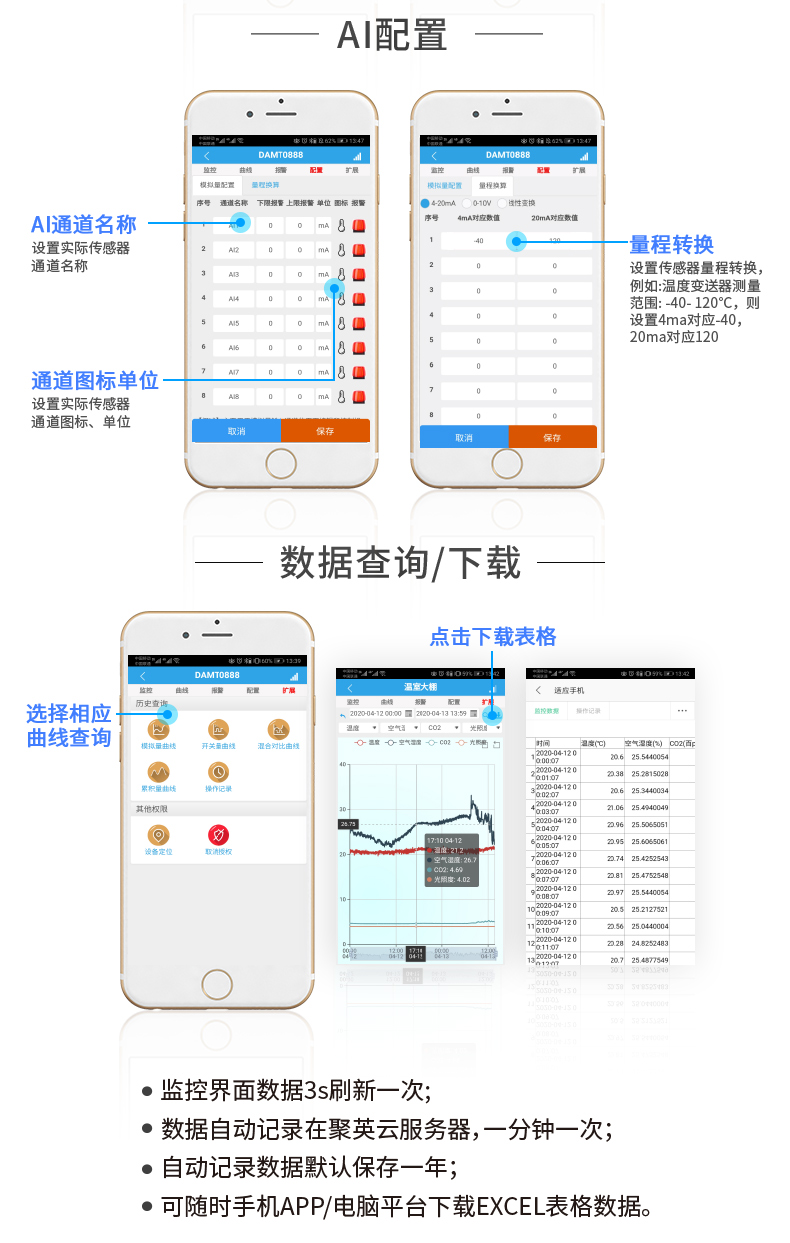

聚英云平台为我公司开发的一款网络平台软件,平台包含手机 APP 平台软件和网页版平台,其中手机 APP 软件又包含 Android 、IOS 两大类,平台以我公司的 DAM 系列网络版设备和GPRS 版设备为应用对象,旨在为用户提供远程控制输出(继电器、开关量)、模拟量(4-20mA 、0-10V 、0-5V)采集、开关量采集等服务,极大方便了用户的需求,服务器由我公司提供,客户可放心使用。

具体操作说明阅读【聚英云平台单 WIFI 版使用说明】文档即可;

下载地址:https://www.juyingele.com/software/  聚英云平台单 WIFI 版使用说明.rar

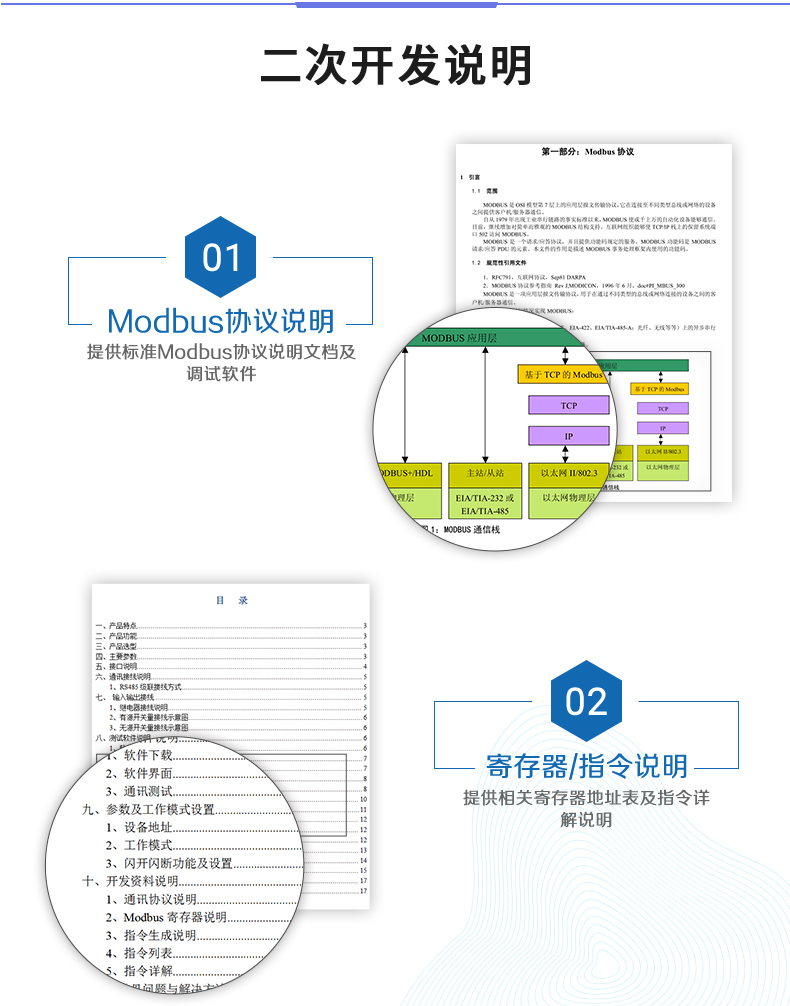

十二、开发资料说明

1、工作模式说明

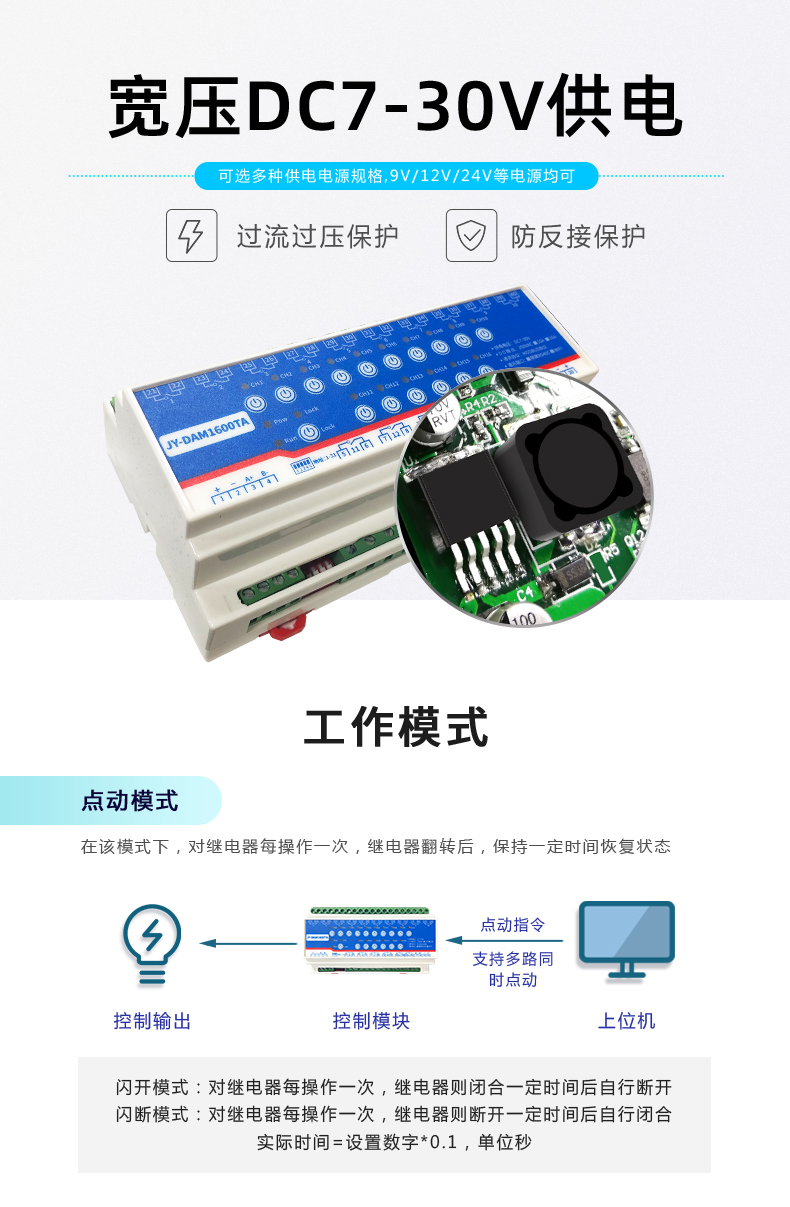

1.1 、闪开闪断功能介绍

手动模式:对继电器每操作一次,继电器则翻转一次(闭合时断开,断开时闭合);

闪开模式:对继电器每操作一次,继电器则闭合 1 秒(实际时间【单位秒】=设置数字*0. 1)后自行断开;

闪断模式:对继电器每操作一次,继电器则断开 1.秒(时间可调)后自行闭合;

2、Modbus 寄存器说明

本控制卡主要为线圈寄存器,主要支持以下指令码:1 、5 、15

指令码

含义

1

读线圈寄存器

5

写单个线圈

15

写多个线圈寄存器

线圈寄存器地址表:

寄存器名称


寄存器地址

说明

线圈控制

线圈 1

写线圈

1 号指令码

0x0001

第一路继电器输出

线圈 2

0x0002

第二路继电器输出

线圈 3

0x0003

第三路继电器输出

线圈 4

0x0004

第四路继电器输出

线圈 5

0x0005

第五路继电器输出

线圈 6

0x0006

第六路继电器输出

线圈 7

0x0007

第七路继电器输出

线圈 8

0x0008

第八路继电器输出

线圈 9

0x0009

第九路继电器输出

线圈 10

0x0010

第十路继电器输出

线圈 11

0x0011

第十一路继电器输出

线圈 12

0x0012

第十二路继电器输出

线圈 13

0x0013

第十三路继电器输出

线圈 14

0x0014

第十四路继电器输出

线圈 15

0x0014

第十五路继电器输出

线圈 16

0x0015

第十六路继电器输出

备注:

① :Modbus 设备指令支持下列Modbus 地址:

00001 至 09999 是离散输出(线圈) 10001 至 19999 是离散输入(触点)

30001 至 39999 是输入寄存器(通常是模拟量输入) 40001 至 49999 是保持寄存器(通常存储设备配置信息)

采用5 位码格式,第一个字符决定寄存器类型,其余 4 个字符代表地址。地址 1 从 0 开始,如 00001 对应 0000。

波特率数值对应表

数值

波特率

0

9600

1

2400

2

4800

3

9600

4

19200

5

38400

③ :继电器状态,通过 30002 地址可以查询,也可以通过 00001---00002 地址来查询,但控制只能使用 00001---00002 地址。

30002 地址数据长度为 16bit 。最多可表示 16 个继电器。

对应结果如下:

Bit

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

0

  位置

8

7

6

5

4

3

2

1

16

15

14

13

12

11

10

9

即 寄存器 30009 数据 的 bit8 与寄存器 00001 的数据一样。

同理:光耦输入也是如此。寄存器 30003 的 bit8 、bit9 与寄存器 10001 、10002都对应到指定的硬件上。

寄存器地址按照 PLC 命名规则,真实地址为去掉最高位,然后减一。

3、相关指令

情景

RTU 格式(16 进制发送)

查询十六路状态

FE 01 00 00 00 10 29 C9

查询指令返回信息

FE 01 01 00 61 9C

控制第一路开

FE 05 00 00 FF 00 98 35

控制返回信息

FE 05 00 00 FF 00 98 35

控制第一路关

FE 05 00 00 00 00 D9 C5

控制返回信息

FE 05 00 00 00 00 D9 C5

控制第二路开

FE 05 00 01 FF 00 C9 F5

控制第二路关

FE 05 00 01 00 00 88 05

控制第三路开

FE 05 00 02 FF 00 39 F5

控制第三路关

FE 05 00 02 00 00 78 05

控制第四路开

FE 05 00 03 FF 00 68 35

控制第四路关

FE 05 00 03 00 00 29 C5

控制第五路开

FE 05 00 04 FF 00 D9 F4

控制第五路关

FE 05 00 04 00 00 98 04

控制第六路开

FE 05 00 05 FF 00 88 34

控制第六路关

FE 05 00 05 00 00 C9 C4

控制第七路开

FE 05 00 06 FF 00 78 34

控制第七路关

FE 05 00 06 00 00 39 C4

控制第八路开

FE 05 00 07 FF 00 29 F4

控制第八路关

FE 05 00 07 00 00 68 04

控制第九路开

FE 05 00 08 FF 00 19 F7

控制第九路关

FE 05 00 08 00 00 58 07

控制第十路开

FE 05 00 09 FF 00 48 37

控制第十路关

FE 05 00 09 00 00 09 C7

控制第十一路开

FE 05 00 0A FF 00 B8 37

控制第十一路关

FE 05 00 0A 00 00 F9 C7

控制第十二路开

FE 05 00 0B FF 00 E9 F7

控制第十二路关

FE 05 00 0B 00 00 A8 07

控制第十三路开

FE 05 00 0C FF 00 58 36

控制第十三路关

FE 05 00 0C 00 00 19 C6

控制第十四路开

FE 05 00 0D FF 00 09 F6

控制第十四路关

FE 05 00 0D 00 00 48 06

控制第十五路开

FE 05 00 0E FF 00 F9 F6

控制第十五路关

FE 05 00 0E 00 00 B8 06

控制第十六路开

FE 05 00 0F FF 00 A8 36

控制第十六路关

FE 05 00 0F 00 00 E9 C6

4、指令详解

控制 1 路继电器(以第一路开为例,其他通道参照本例)

发送码:FE 05 00 00 FF 00 98 35

字段

含义

备注

FE

设备地址

这里为广播地址

05

05 指令

单个控制指令

00 00

地址

要控制继电器寄存器地址

FF 00

指令

继电器开的动作

98 35

CRC16

 6 字节数据的CRC16 校验和

继电器卡返回信息:

返回码:FE 05 00 00 FF 00 98 35

字段

含义

备注

FE

设备地址

这里为广播地址

05

05 指令

单个控制指令

00 00

地址

要控制继电器寄存器地址

FF 00

指令

继电器开的动作

98 35

CRC16

 6 字节数据的CRC16 校验和

1、继电器查询

查询 16 路继电器

FE 01 00 00 00 10 29 C9

字段

含义

备注

FE

设备地址

这里为广播地址

01

01 指令

查询继电器状态指令

00 00

起始地址

要查询的第一个继电器寄存器地址

00 10

查询数量

要查询的继电器数量

29 C9

CRC16

 6 字节数据的CRC16 校验和

继电器卡返回信息:

FE 01 01 00 61 9C

字段

含义

备注

FE

设备地址


01

01 指令

返回指令:如果查询错误,返回 0x81

01

字节数

返回状态信息的所有字节数。1+(n-1)/8

00

查询的状态

返回的继电器状态。

Bit0:第一个继电器状态

Bit1:第二个继电器状态

。。。。。。。

Bit7:第八个继电器状态

61 9C

CRC16

 6 字节数据的CRC16 校验和

2、闪开闪闭指令解析

闪开发送码:FE 10 00 03 00 02 04 00 04 00 0A 00 D8

闪断发送码:FE 10 00 03 00 02 04 00 02 00 14 21 62

字段

含义

备注

FE

设备地址


10

10 指令

查询输入寄存器指令

00 03

继电器地址

要控制的器地址

00 02

控制命令数

要对继电的命令个数

04

字节数

控制信息命令的的所有字节数。1+(n-1)/8

00 04/00 02

指令

闪开闪闭指令

00 0A

延时时间

00 0A 为十六进制换为十进制则为间隔时间

00 D8

CRC16


返回码:FE 10 00 03 00 02 A5 C7

字段

含义

备注

FE

设备地址


10

10 指令

返回指令:如果查询错误,返回 0x82

00 03

设备地址

查询设备的地址

00 02

接收命令数

设备接受的命令个数

A5 C7

CRC16

校验位

3、全开全关指令解析

全开发送码:FE 0F 00 00 00 04 01 FF 31 D2

全断发送码:FE 0F 00 00 00 04 01 00 71 92

字段

含义

备注

FE

设备地址


0F

0F 指令

返回指令:如果查询错误,返回 0x82

00 00

起始地址


00 04

控制数量

控制的继电器数量

01

字节数

发送命令字节数

FF  (或 00

全开全关命令

FF  全开命令 00  全关命令

31 D2(或 71 92)

CRC16

校验位

全断全开返回码:FE 0F 00 00 00 04 40 07

字段

含义

备注

FE

设备地址


0F

0F 指令

返回指令:如果查询错误,返回 0x82

00 00

起始地址


00 04

数量

返回信息的继电器数量

40 07

CRC16

校验位
