JY-DTU-4G 232版 工业级4G DTU

RS232转4G | 高速率 | 4G透传 | 导轨安装 | 支持MQTT

工业级4G DTU,4G全网通移动联通电信、高速率低延时,RS232通讯,透明传输TCP/UDP/HTTP/MQTT,通过JY-DTU-G,连接串口设备与网络服务器,可进行数据双向透传产品支持两路Socket链接,彼此相互独立

型号:JY-DTU-4G 输入接口:RS232 输出接口:4G 供电说明:DC7-30V 数据传输:RS232 安装方式:35MM导轨安装

一、DTU产品特点

宽电压供电范围:7V-30V;

电源接口采用防反接、自恢复保险、瞬态抑制二极管多重保护

移动双模2G+4G

内置看门狗复位

支持远程固件升级

通讯端口同时包含1路RS232、1路RS485。

通讯接口采用防静电、限流、瞬态抑制二极管保护

支持串口数据帧、网络数据帧的超时断包

支持GPRS断线自动重连;

支持4G全网通(移动、联通、电信)

支持固定IP、域名解析和APN专网的寻址方式;

支持TCP、UDP等协议;

支持MQTT协议

支持HTTP(GET/POST)协议

支持2路网络链接;

减少布线的成本和施工的麻烦;

支持短信数据传输、短信参数配置功能;

支持一键参数复位

支持专用软件进行本地和远程参数配置及维护;

支持心跳包和握手包自由配置

支持基站定位

二、DTU-4G主要参数

特征

详细描述

机械特性

:   84  mm

:   80  mm

:   25  mm

DTU 重量:  127g

电源供电

推荐电源

DC12V/1A

供电电压

DC7V-DC30V

电源功耗

GPRS发射瞬间功率:1W

静态功耗:0.84W(12V 70mA)

串口参数

接口

RS232、 RS485

波特率

2400-115200bps(默认9600bps)

校验位

无校验、奇校验、偶校验(默认无校验)

停止位

1位、2位(默认1位)


LTE特性

最大支持non-CA CAT4

支持1.4~20mHz射频带宽

LTE-FDD:最大上行速率 50Mbps,最大下行速率 150Mbps

LTE-TDD:最大上行速率 50Mbps,最大下行速率 150Mbps



WCDMA

支持3GPP R8 DC-HSPA+

支持16-QAM,64-QAM and QPSK modulation

3GPP R6 CAT 6 HSUPA:最大上行速率 5.76Mbps

3GPP R8 CAT24 DC-HSPA+:最大下行速率 42Mbps

TD-SCDMA特性

支持CCSA Relese3

最大上行速率2.2Mbps,最大下行速率4.2Mbps



GSM特性

EDGE

支持EDGE多时隙等级12

支持GMSK 和 8-PSK

下行编码格式:CS 1-4 和 MCS 1-9

上行编码格式:CS 1-4 和 MCS 1-9

最大下行速率 296Kbps,最大上行速率 236.8Kbps

GPRS

支持GPRS多时隙等级10

编码格式:CS 1-4

最大下行速率 107Kbps,最大上行速率 85.6Kbps

R99

CSD传输速率:9.6kbps14.4kbps



SIM卡参数

支持USIM/SIM卡:1.8V3V

温度范围

¨ 正常工作温度:-35°C+70°C

¨ 极限工作温度:-40°C+85°C

湿度范围

相对湿度95%(无凝结)

认证

Fully compliant with EU RoHS Directive

三、机械尺寸结构图

1、机械结构图

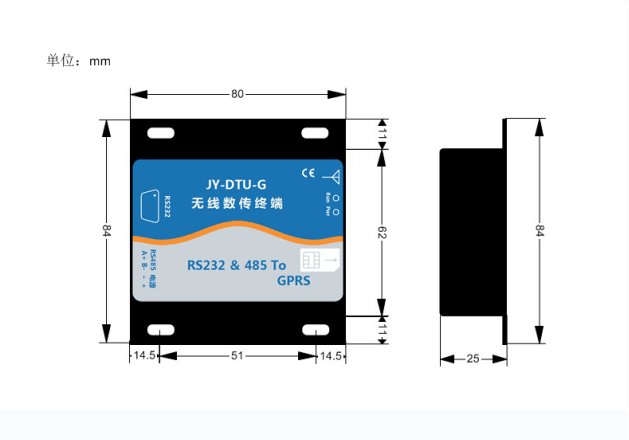

图3-1 机械结构图

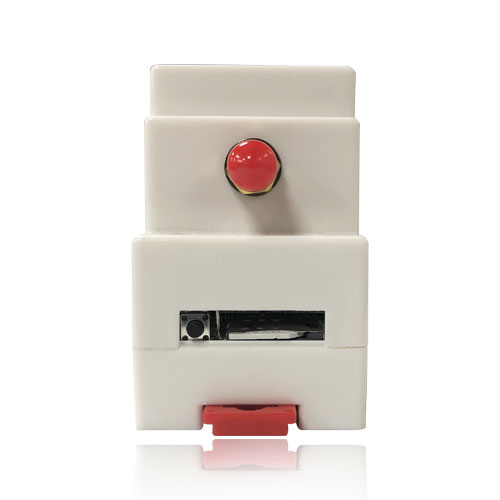

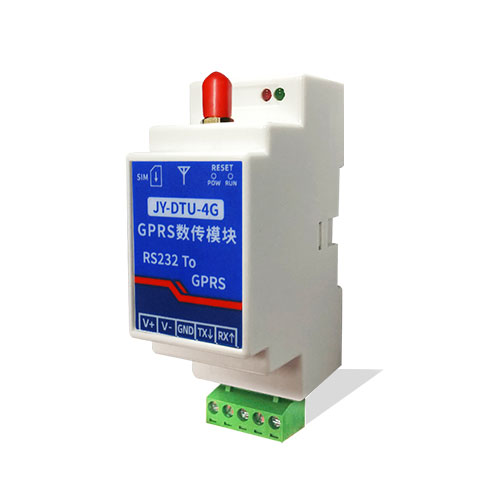

2、实物图

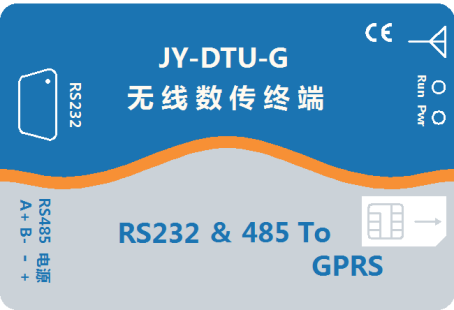

图3-2 DTU-G 实物图

3、指示灯说明

DTU-4G包含红色指示灯和绿色指示灯两个。

红色指示灯状态

原因

解决方式

1秒闪烁一次

初始化中

复位或检查电源

3秒内快速闪烁3

SIM开机连接云平台


3秒内闪1

连接成功


1秒闪烁2

SIM卡不识别

检查SIM卡是否插入正确

1秒闪烁3

连不上网络

复位或检查电源,检查天线

绿色指示灯状态

原因

解决方式

闪烁0.2

接收到服务器网络数据


10Hz周期闪烁

长按复位按键6秒以上


4、复位按键说明

短按复位按键,可触发设备向所有串口通道、网络通道打印设备信息。

触发方式

短按0.3-3秒。

输出内容

*JY:30#4G#UNID:JYNCbMCeiIpoMfqz

CSQ:23

AGPS:4426,8103432

CCID:89860478102071799687,0,2,3

VCC:4158

长按复位按键6秒以上,绿色指示灯10Hz闪烁,松开按键,模块参数恢复出厂设置。

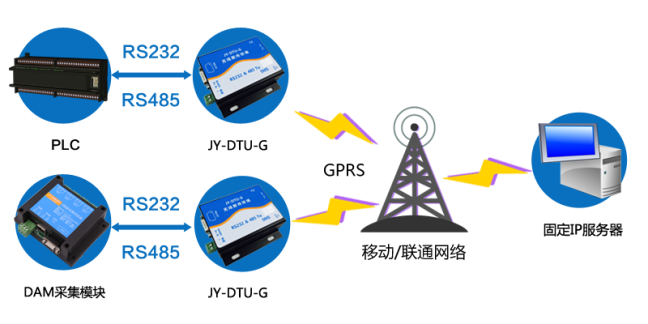

四、组网架构

DTU组网方案

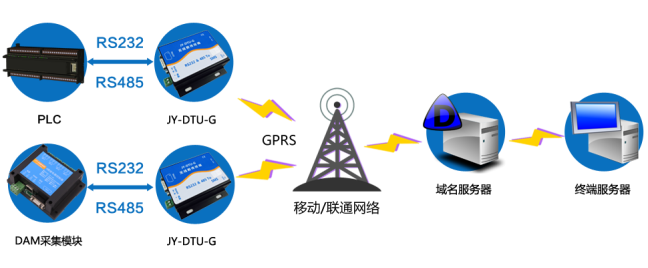

方案一:服务器采用固定IP(或APN专网)连网

此种连网方案,IP地址是固定的,寻址较为方便,DTU连网较为容易,DTU不容易断网,工作较为可靠,适合多节点,大数据量数据传输,为我们首选的方案;


方案二:服务器采用固定域名连网

此种连网方案,域名是固定的,IP地址可能是不固定的,需要进行域名解析,寻址也较为方便,DTU连网较为容易,但在域名IP地址改换后,DTU必须重连,此种方案可以节省固定IP的费用,但可靠性不如方案一可靠;

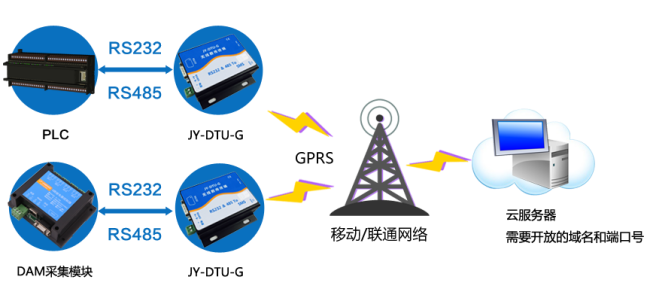

方案三:第三方云服务器

此种方案需要该云服务具有对外的固定域名和端口号。


五、DTU相关参数的配置操作

(一)软件说明

(1)软件名称:以太网转串口配置软件

下载地址:http://www.juyingele.com.cn/software/jynet/DTU配置软件.rar

(2)硬件连接说明

485设备通过485接口连接设备。

SIM卡为移动或联通或电信

(二)应用服务操作

基本配置操作步骤

(1)硬件连接

通过485接口连接PC或者其他485设备;

接入直流7~30V电源,1.2A或以上;

给设备插入手机SIM卡(移动或联通或电信);

确认:红色灯为电源指示灯为闪烁状态,绿色灯为网络通信指示灯为闪烁状态

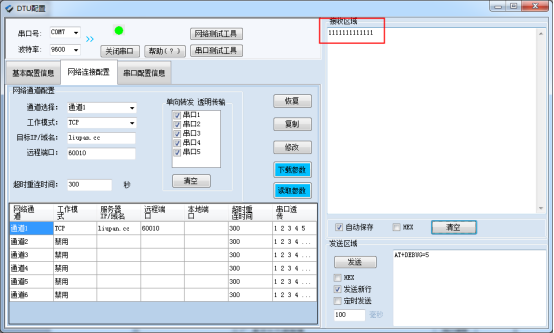

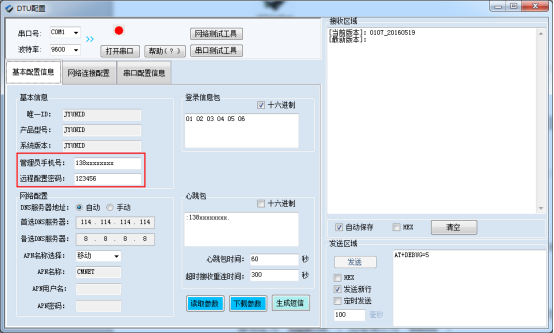

(2)运行JYDTUConfig.exe


①选择串口号,电脑设备管理器可查看当前电脑端的端口;

②选择波特率9600(默认);

③在“基本配置信息”栏内,写入“管理员手机号”和“远程配置密码”;

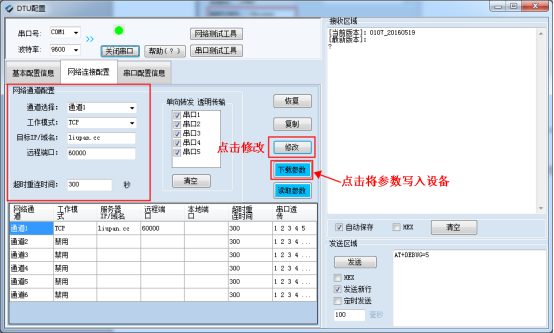

④点击“网络连接配置”在“网络连接配置”栏中,设置工作模式,如:TCP 、UDP。

测试:选择“通道1”,工作模式为“TCP”,目标IP或域名为我公司服务器地址为“liupan.cc”,远程端口为“60000”,


基本配置信息和网络连接配置参数修改后点击下载参数,将参数写入设备,提示“参数下载成功”。

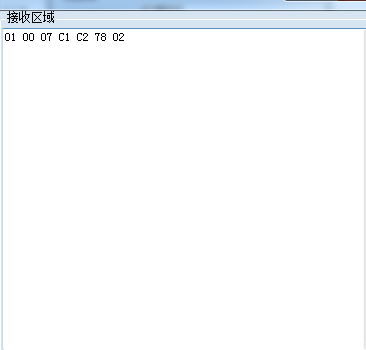

22.png,接收区域会显示登陆信息包,HEX显示

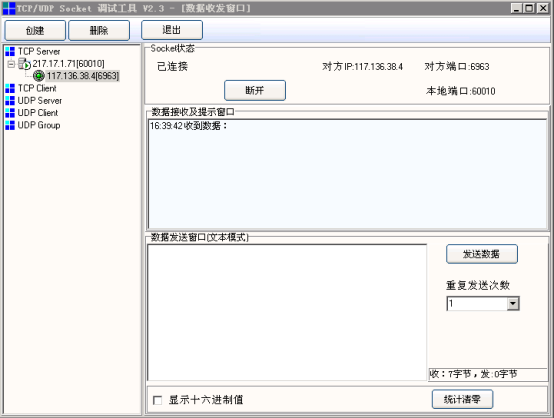

在服务器端,使用Socket调试工具创建TCP Server端,等待20S,设备会连接。

测试发送数据


此时,客户端上软件显示收到的数据与发送的数据一致,表示测试成功。


UDP测试方法与TCP测试方法一致。

(3)短信配置说明

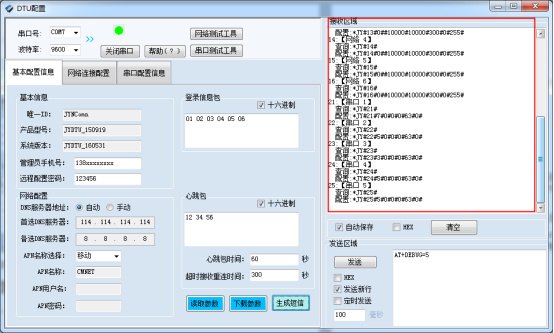

在基本配置信息页,点击“生成短信”,即可生成短信指令


以测试配置为例,生成的短信指令如下:

1:【管理员手机号】

配置短信:*JY#01#123456#138xxxxxxxx#

2:【APN】

查询:*JY#02#

配置:*JY#02#"CMNET","",""#

3:【DNS】

查询:*JY#03#

配置:*JY#03#114.114.114.114#8.8.8.8#300#60#

4:【登录信息包】

查询:*JY#04#

配置:*JY#04#Hex#010203040506

5:【心跳包】

查询:*JY#05#

配置:*JY#05#ASCII#:138xxxxxxxx.

11:【网络 1】

查询:*JY#11#

配置:*JY#11#0##10000#10000#300#0#255#

12:【网络 2】

查询:*JY#12#

配置:*JY#12#0##10000#10000#300#0#255#

13:【网络 3】

查询:*JY#13#

配置:*JY#13#0##10000#10000#300#0#255#

14:【网络 4】

查询:*JY#14#

配置:*JY#14#0##10000#10000#300#0#255#

15:【网络 5】

查询:*JY#15#

配置:*JY#15#0##10000#10000#300#0#255#

16:【网络 6】

查询:*JY#16#

配置:*JY#16#0##10000#10000#300#0#255#

21:【串口 1】 RS232

查询:*JY#21#

配置:*JY#21#0#0#0#0#255#0#

22:【串口 2】 RS485

查询:*JY#22#

配置:*JY#22#0#0#0#0#255#0#

用户可根据生成的短信指令发送短信给设备上的手机号码进行参数配置。

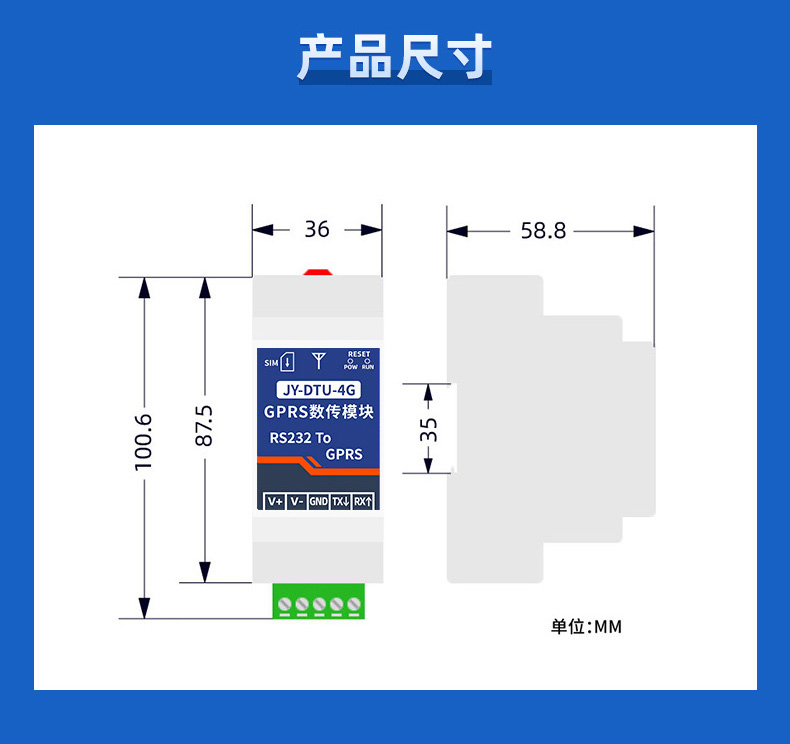

RS232转4G GPRS数传模块尺寸

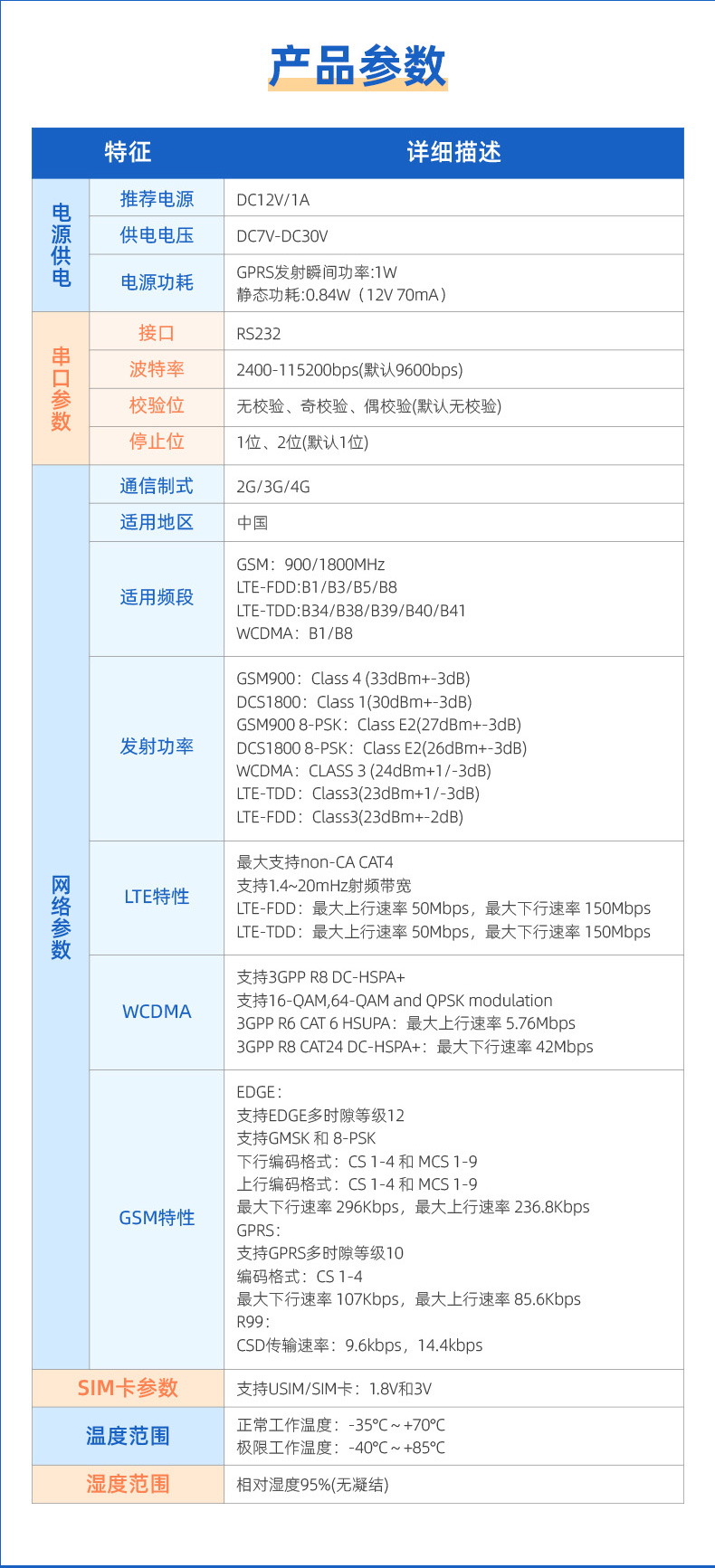

RS232转4G GPRS数传模块参数

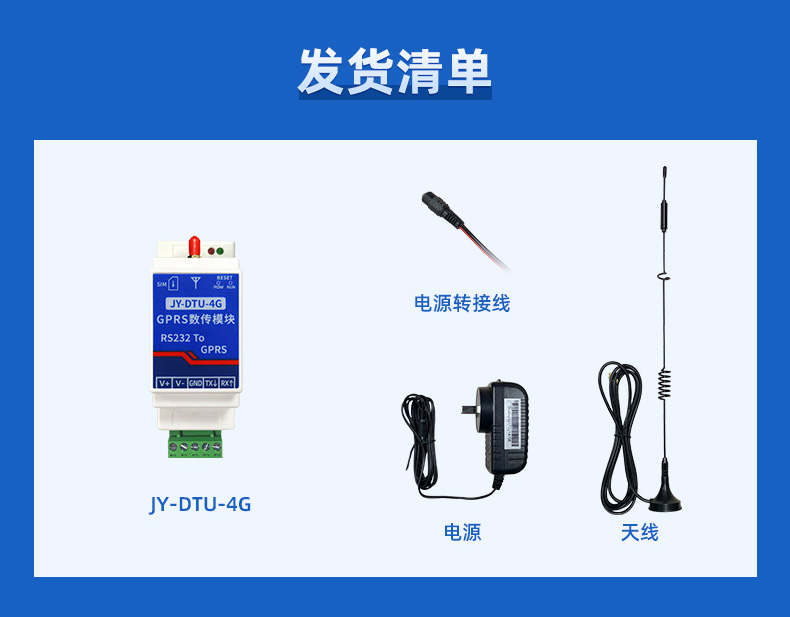

RS232转4G GPRS数传模块发货清单


JY-DTU-4G 232版 工业级4G DTU相关资料下载
JY-DTU-4G 232版 工业级4G DTU说明书 JY-DTU-4G 232版 工业级4G DTU说明书
测试软件 DAM调试软件
JYDAM调试软件
应用软件 聚英组态软件
协议说明 协议说明
参考源码 参考源码
PLC例程 PLC例程
第三方组态例程 第三方组态例程
