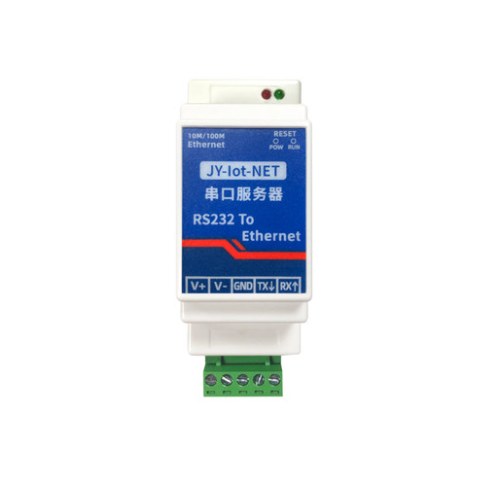

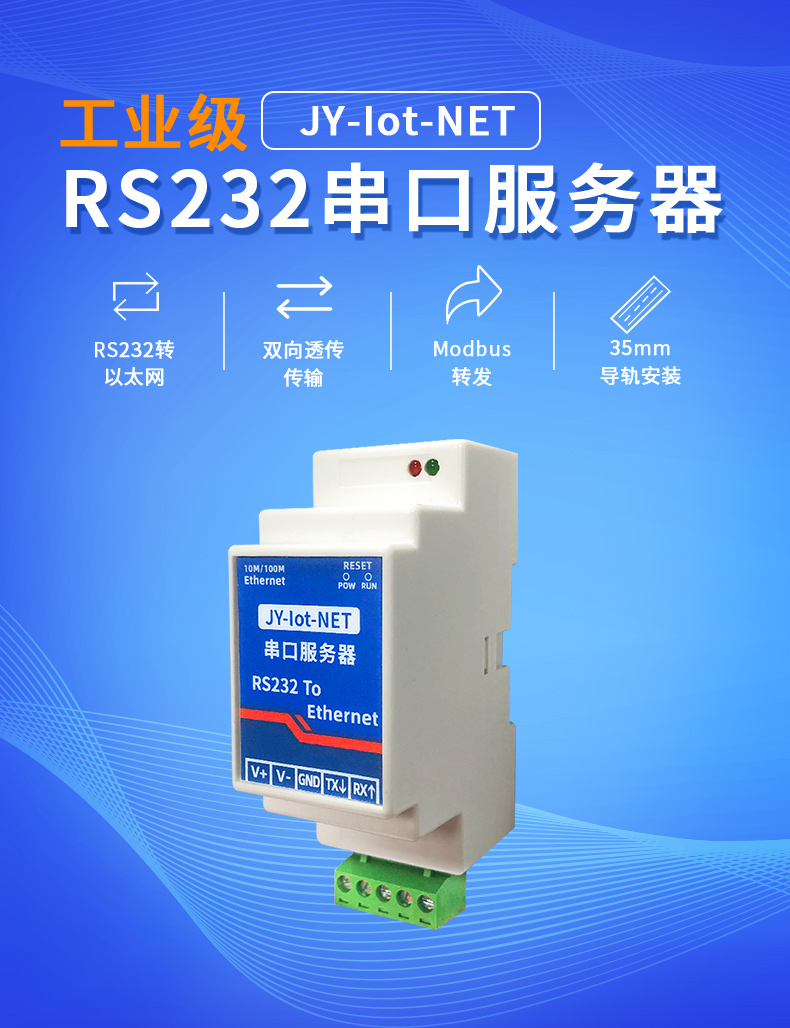

导轨式RS232 串口服务器

双向透传 | 自动重连 | 支持MQTT | TCP/UDP

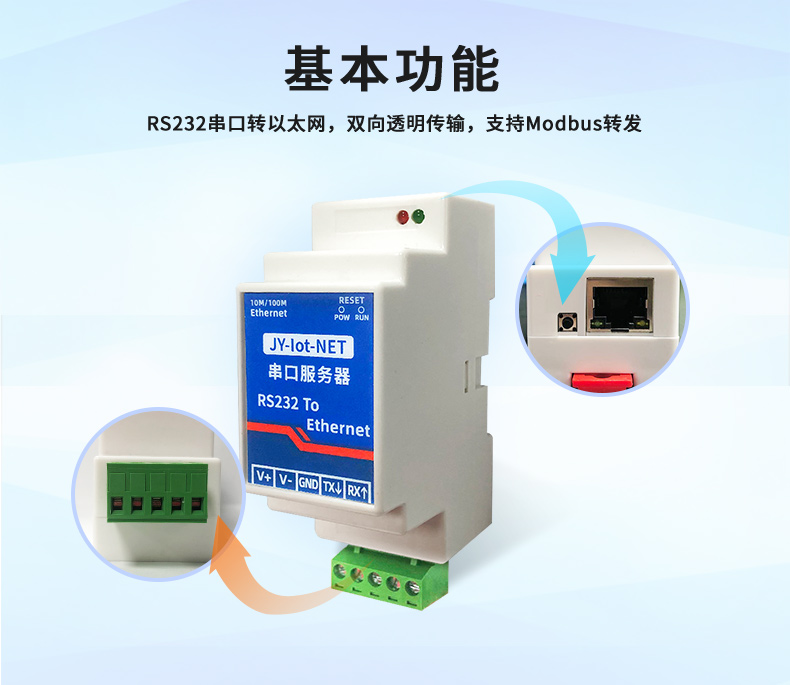

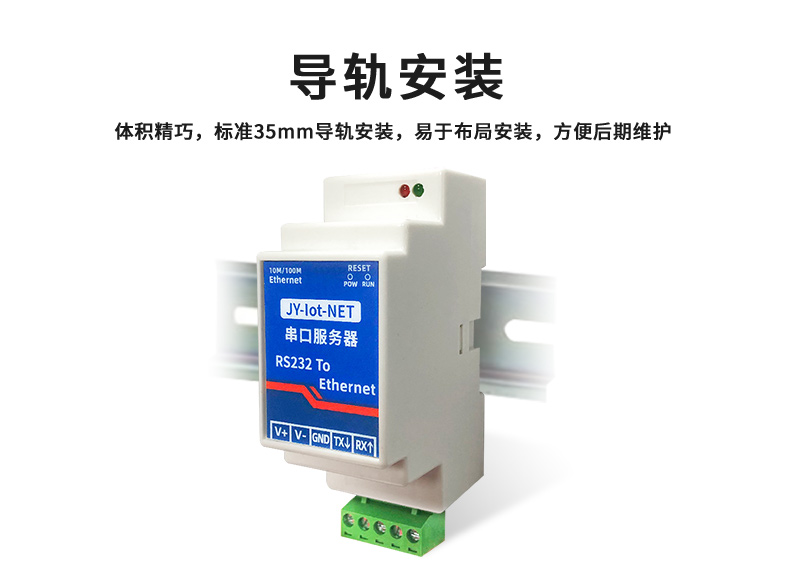

RS232串口转以太网,双向透明传输,支持Modbus转发,体积精巧,标准35mm导轨安装,易于布局安装,方便后期维护,通过232转网络实时控制串口设备,在自动化改造工程中,精巧体积,便于安装,有效降低改造成本

输入接口:RS232 输出接口:以太网 安装方式:35MM导轨安装

一.快速入门

1.1.资料准备

JY-lot-NET是用来将TCP网络数据包或UDP数据包与串口接口数据实现透明传输的设备,串口侧用于连接RS232接口设备,网口侧用于连接服务器或者本地PC电脑进行通讯方式转换,数据透明传输。

通过本节介绍,用户可快速了解如何使用JY-lot-NET设备,也可通过其他章节详细了解该设备的功能说明。

使用中常见问题可通过以下中心查看相应问题说明:

https://www.juyingele.com.cn/service/DAM/index.html

也可通过我司在线技术支持中心联系解决:

http://support.juyingele.cn/

使用过程中需要用到网口配置软件,下载地址:

http://www.juyingele.com.cn/software/jynet/以太网配置软件.rar

1.2.硬件准备

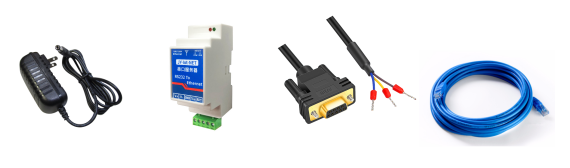

需要硬件设备如下:


1、DC 12V 1A电源;

2、JY-IOT-NET串口服务器;

3、RS232串口线一根;

4、网线一根;

5、电脑一台。

1.2.1.硬件连接

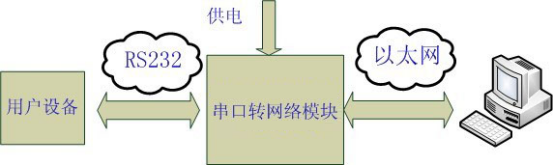

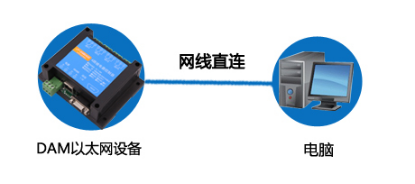

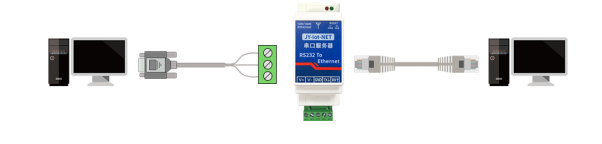

将JY-lot-NET的RS232串口侧使用RS232串口线(或RS232转USB转接线)与计算机连接,将JY-lot-NET网口侧使用网线与同一台PC网口连接,在同一台PC上,通过建立的RS232串口通讯与网口TCP通讯,来查看串口通讯与网口通讯数据的一致性。连接示意图如下所示:


1.3.网络准备

JY-lot-NET支持网口直连PC电脑,也支持接入局域网连接服务器,这里以直连方式快速连接使用。

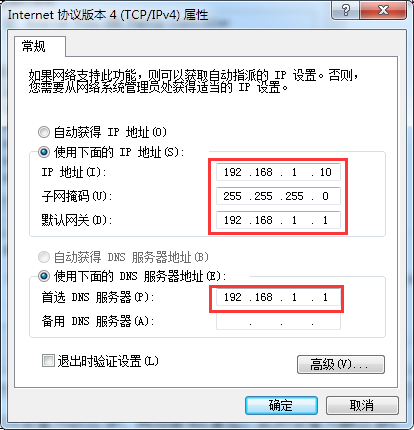

打开【网络与共享中心】---->【更改适配器设置】---->【本地连接】---->【属性】---->【IPV4】中,修改电脑IP为静态IP:192.168.1.10;

说明:直连方式下,因为设备默认IP为192.168.1.232,修改设备参数时,设备IP必须与电脑IP为同一网段。


1.4.应用测试

设备默认参数

参数

说明

IP地址

192.168.1.232

端口号

10000

网络工作模式

TCP Server

串口波特率

9600

串口参数

NONE/8/1

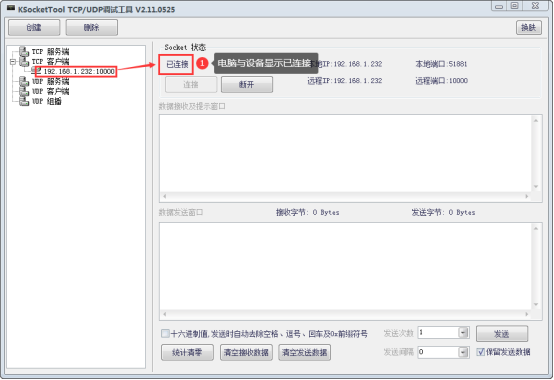

1.4.1.网络连接

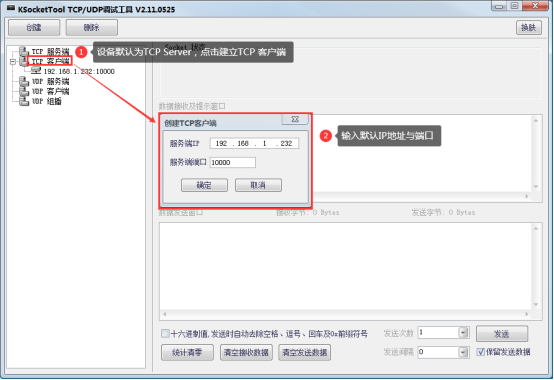

使用Socket网络测试工具建立与JY-lot-NET得网络连接;

Socket网络测试工具下载:

http://www.juyingele.com.cn/software/software/网络调试工具.zip



1.4.2.串口连接

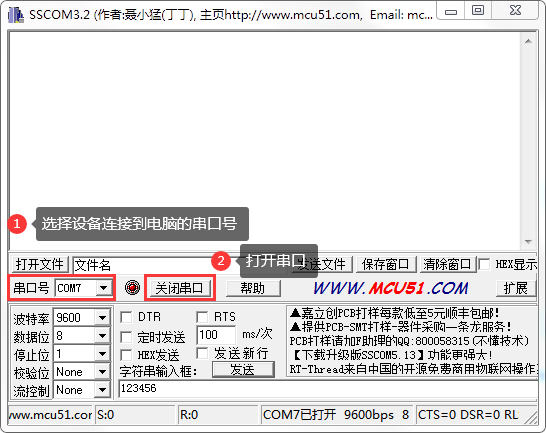

使用串口助手建立与JY-lot-NET的串口连接

串口助手下载:

http://www.juyingele.com.cn/software/software/串口助手.rar

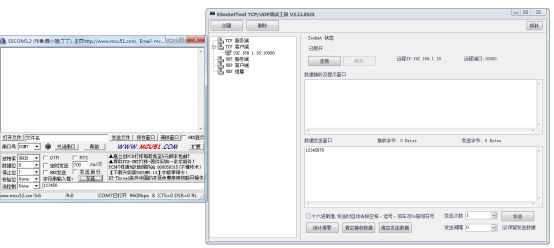

1.4.3.通讯测试


二.产品概述

2.1.产品简介

JY-lot-NET是用来将TCP网络数据包或UDP数据包与串口接口数据实现透明传输的设备,模块体积小巧,功耗低,搭载ARM处理器,速度快,稳定性高。

这是一款多功能型嵌入式以太网串口数据转换模块, 它内部集成了 TCP/IP 协议栈, 用户利用它可以轻松完成嵌入式设备的网络功能, 节省人力物力和开发时间, 使产品更快的投入市场, 增强竞争力。

模块集成 10/100M 自适应以太网接口, 串口通信最高波特率高达 115200bps, 具有TCP Client, UDP工作模式, 通过软件轻松配置。

2.2.产品特点

DC7-30V宽压供电

通讯接口支持RS232或者RS485、以太网口。

4个网络通讯端口,可同时连接4个服务器

2.3.产品功能

10/100M 自适应以太网接口;

RS232或RS485全双工通讯;

可使用交叉网线或平行网线连接;

支持HTTP协议透传

支持HTTP协议转标准的Modbus RTU

串口波特率支持 2400~115200bps ;校验位支持无校验、奇校验、偶校验;停止位支持1位停止位、2位停止位

工作方式可选择TCP Server,TCP Client, UDPServer,UDP Client工作模式;

工作端口,目标 IP 地址和端口均可轻松设定;

2.4.产品参数

参数

说明

数据接口

RS232或者RS485、网口

额定电压

DC 7-30V

额定电流

50mA 12VDC

工作温度

-30℃—+85℃

尺寸

88*37*59mm

重量

56g

网口规格

RJ45、10/100Mbps、交叉直连自适应

串口波特率

2400~115200bps

网络协议

IP、TCP/UDP、HTTP

IP获取方式

静态IP、DHCP

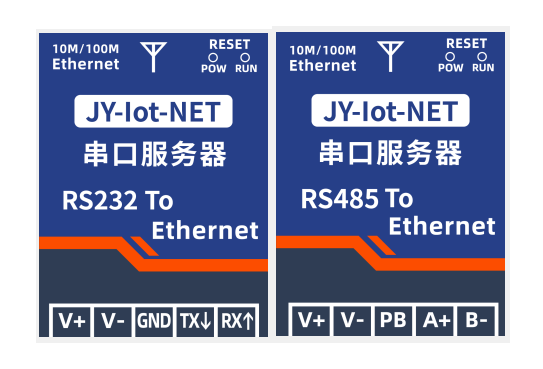

2.5.产品选型

型号

RS232

RS485

网口

JY-lot-NET-232


JY-lot-NET-485


三.硬件参数说明

3.1.机械尺寸

3.2.接线端子


3.3.复位按键(Reset)

网口默认是静态IP(192.168.1.232),端口是10000。串口默认是 9600 8 N 1

1,长按按键6秒,绿色指示灯10Hz闪烁(快闪),释放按键后,网口是DHCP模式,端口10000;串口是9600 8 N 1;其它参数恢复默认设置

2,长按按键12秒,绿色指示灯2Hz闪烁(慢闪),释放按键后,网口是静态IP(192.168.1.232)模式,端口10000;串口是9600 8 N 1;其它参数恢复默认设置

3,点触按键(小于3秒),模块会通过网口、232或者485发送当前的设备信息。

例:

读取成功

MAC: 4a 59 30 78 67 37

IP : 192.168.1.232

SN : 0.0.0.0

GW : 0.0.0.0

DHCP : 静态IP

3.4.指示灯

绿色指示灯(RUN)状态

原因

解决方式

快速闪烁

接收到网络数据


红色指示灯(POW)状态

原因

解决方式

1秒闪烁一次

初始化或者联网失败

复位或检查电源或检查网线。

检查DHCP服务或使用静态IP功能

3秒内快速闪烁2

联网成功,服务端模式。

正常状态

3秒内快速闪烁1

联网成功,客户端模式。

正常状态

快速闪烁

接收到串口数据


3.5.网络接口


四.产品功能

4.1.网络基础功能

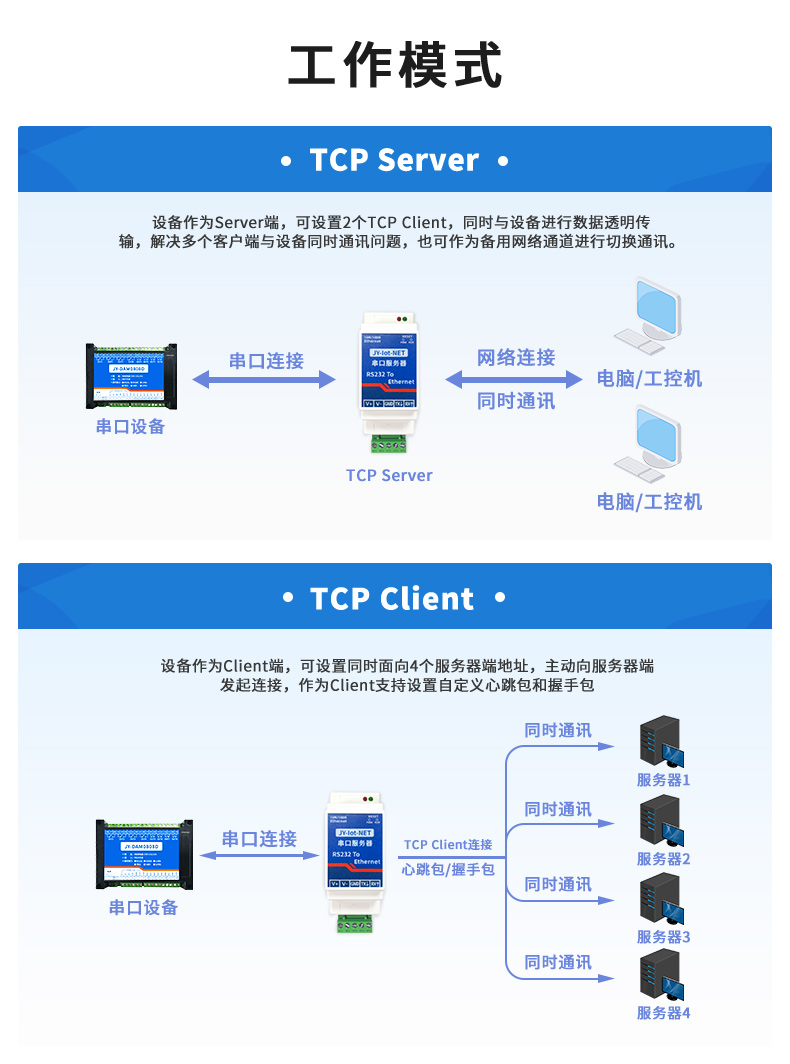

4.2.网络工作模式

JY-lot-NET是连接串口设备到网络的桥梁,借助此模块,用户可以轻松实现设备联网管理和控制功能,应用框图如下。


注:为了安全性考虑,在默认情况下,模块只接受从设定的目标机器的IP和设定的目标机器端口发送过来的数据,并且模块只往设定的目标位置发送数据。

您可以很容易的即时控制模块的设置进行修改发送目标(后面有介绍),也可以定制特殊功能产品,如不验证来源IP,以接受多个IP发送的数据,实现多对一。

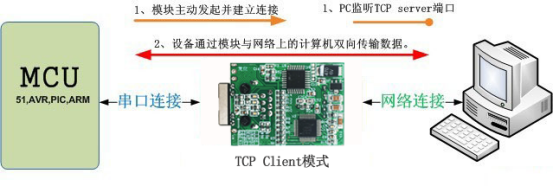

4.2.1.TCP Client 模式

在TCP client模式下,模块上电后根据自己的设置主动去连接到TCP server服务器端,然后建立一个长连接,之后的数据进行透明传输。此模式下,TCP server的IP需要对模块可见,可见的意思是通过模块所在的IP可以直接PING通服务器IP,服务器端可以是互联网的固定IP,也可以是和模块同一个局域网的内网IP。


4.2.2.TCP Server模式


4.2.3.UDP Client模式

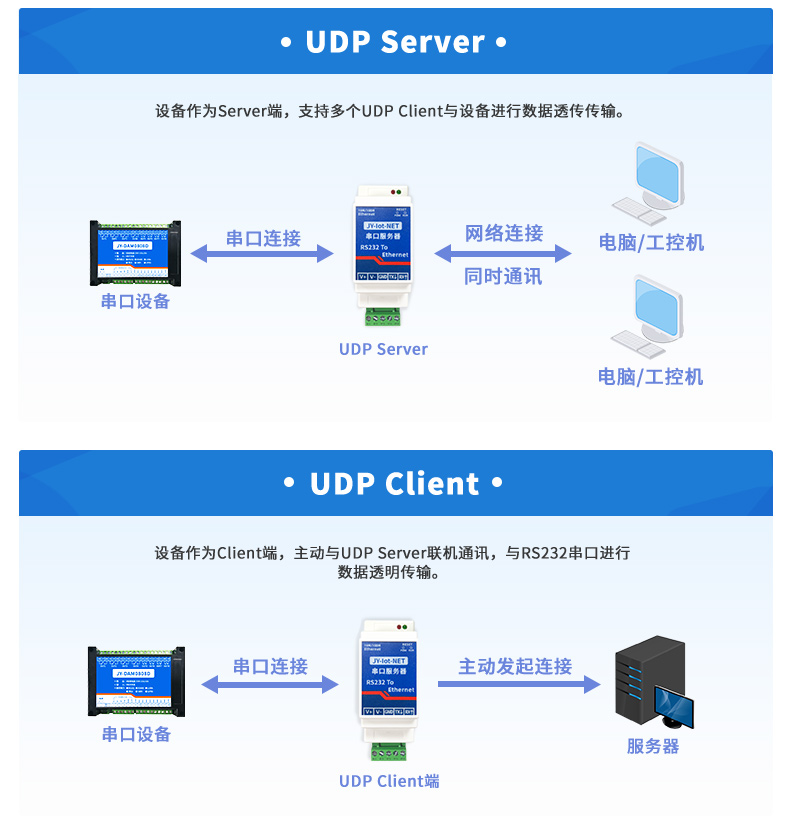

4.2.4.UDP Server模式

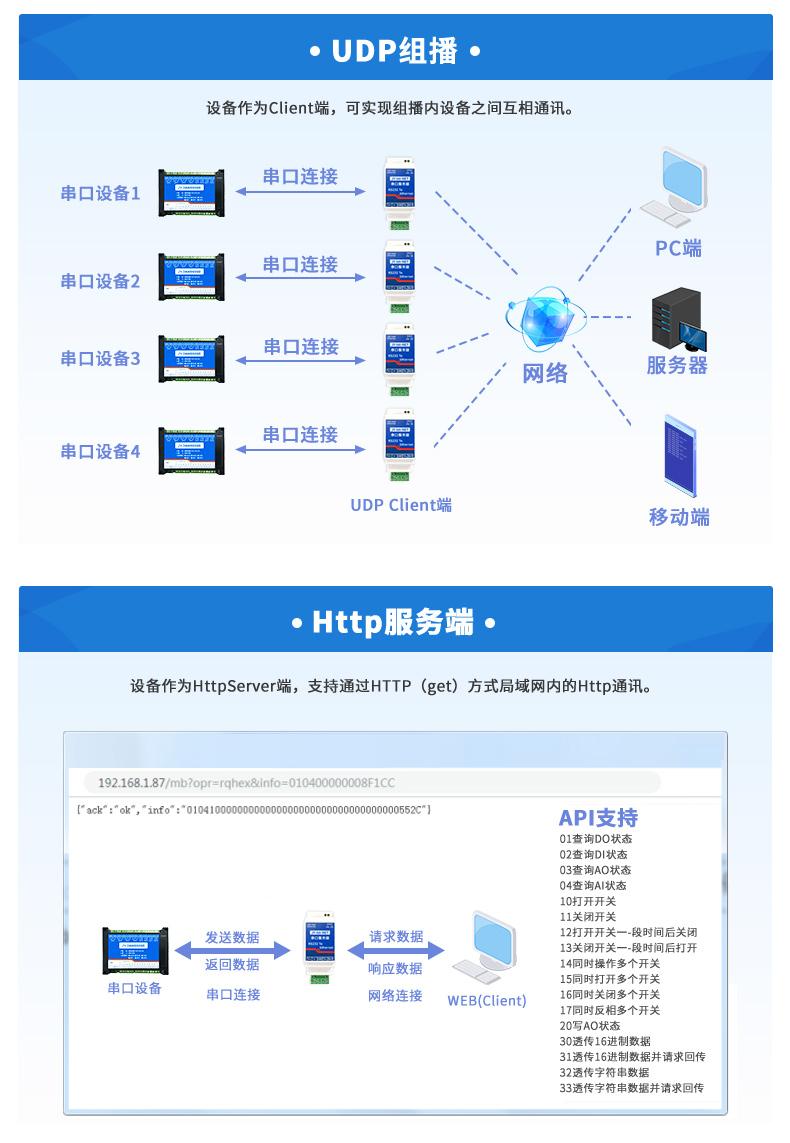

4.2.5.UDP组播模式


4.2.6.Http透传模式


4.2.7.Http命令模式

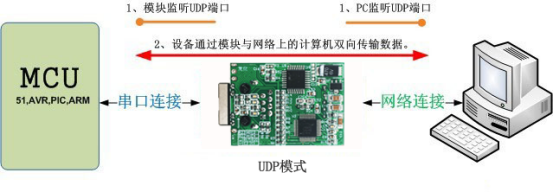

在UDP模式下,模块上电后监听设置的端口,不主动建立连接,当有数据从通过传过来时,转发到串口,当串口收到数据时,通过网络发送到模块设置的IP和端口。


4.3.串口功能

4.4.扩展功能

五.使用说明

使用我公司的“以太网转串口配置软件”,通过设备参数及设备的工作模式进行通讯。

具体配置方法参见“以太网转串口配置软件使用说明”文档。

5.1.软件界面


六.常见问题

6.1.在线问答


6.2.硬件问题


6.3.功能问题


6.4.性能问题

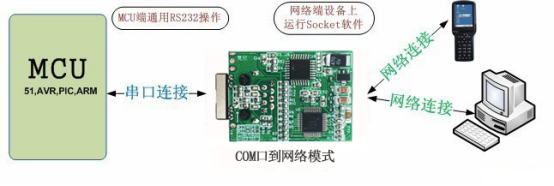

6.5.COM口到网络模式

此为最常用工作模式,模块一头接COM口,另一头接网络,实现网络和COM之间的转换,此模式下,计算机需要编写网络应用程序,基于socket发送和接收数据。

使用者需要掌握网络编程知识。

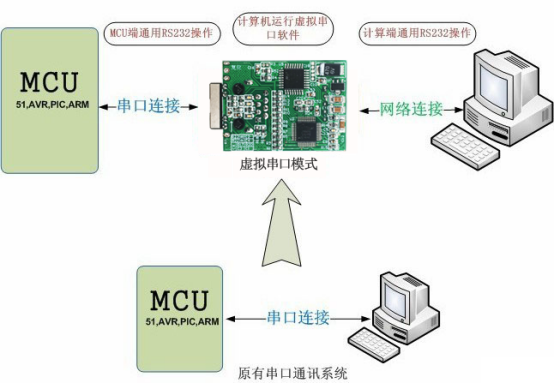

6.6.虚拟串口模式

虚拟串口模式下,用户不需要对原来的系统做任何更改,只需要在计算机上安装VSPM软件,做好相应设置即可,设置完成后,远端的设备就和直接接在计算机上一样。

不用修改原来的应用程序,应用程序依然像操作串口一样操作远端的设备。

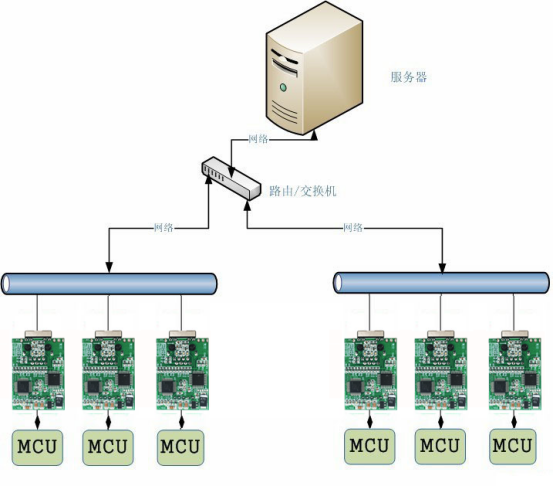

6.7.服务器采集模式

服务器数据采集控制模式,是最常用的应用模式之一,串口服务器分布在网络不同的位置,通过网络将数据统一传输到服务器,并接收服务器的数据,这是物联网最基本模型之一。

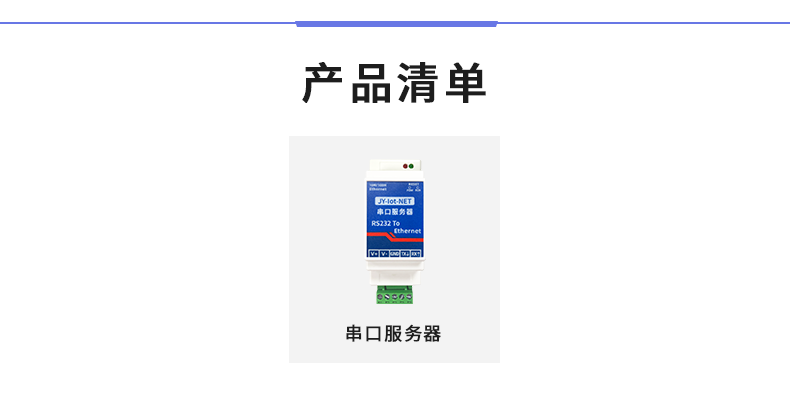

RS232串口服务器产品清单
